TH-BS7 - Système audio JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio avec barre de son et caisson de grave sans fil
Marque	JVC
Modèle	TH-BS7
Puissance de sortie (unité centrale)	80 W (20 W × 4) sous 4 Ω, 10 % DHT
Puissance du caisson de grave	100 W sous 3 Ω, 10 % DHT
Haut-parleurs de la barre	4 x haut-parleur dôme de 9,5 cm, type suspension acoustique avec blindage magnétique
Dimensions de la barre (L × H × P)	900 mm × 36,7 mm × 53 mm
Poids de la barre	1,6 kg
Dimensions du caisson de grave (L × H × P)	215 mm × 352 mm × 254 mm
Poids du caisson de grave	5 kg
Entrées audio	1 entrée analogique (ANALOG IN), 3 entrées numériques optiques (DIGITAL 1, 2, 3)
Formats audio pris en charge	PCM linéaire, Dolby Digital, DTS (fréquence d'échantillonnage 32, 44,1, 48 kHz)
Modes Surround	Surround 1 (multicanal), Surround 2 (stéréo), Surround désactivé
Alimentation	Adaptateur secteur AA-R1902, 100-240 V CA, 50/60 Hz
Consommation électrique	En fonctionnement : non spécifiée ; veille : faible consommation (témoin rouge)
Pile de la télécommande	Pile bouton au lithium CR2025 (préinstallée)
Connectivité sans fil (caisson)	Connexion sans fil entre l'unité centrale et le caisson de grave (appairage requis)
Nettoyage	Chiffon doux sec ; pour taches tenaces, chiffon légèrement humidifié avec détergent neutre, puis essuyage à sec
Sécurité	Débrancher la fiche secteur pour couper complètement l'alimentation ; ne pas exposer à l'humidité, à la pluie ou aux flammes nues ; ne pas obstruer les évents
Installation murale	Possible pour la barre et le caisson ; utiliser des vis adaptées ; poids de la barre 0,73 kg (unité centrale) et 1,6 kg (enceinte principale) - vérifier les consignes

FOIRE AUX QUESTIONS - TH-BS7 JVC

Comment remplacer la pile de la télécommande ?

Pour remplacer la pile, pincez le côté du logement de la pile, sortez le logement et insérez une nouvelle pile bouton au lithium CR2025 en respectant les polarités (+ et -). Refermez le logement.

Que faire si le système ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à la prise murale et à l'adaptateur secteur. Assurez-vous que l'adaptateur est connecté à l'unité centrale. Si le témoin STANDBY/ON ne s'allume pas, débranchez et rebranchez le cordon d'alimentation.

Pourquoi n'y a-t-il pas de son ?

Vérifiez que la fonction FADE MUTING n'est pas activée (appuyez de nouveau sur la touche). Assurez-vous que les cordons d'enceinte sont correctement connectés et que le volume n'est pas au minimum. Vérifiez également la sélection de la source d'entrée.

Comment connecter un appareil externe ?

Utilisez l'entrée ANALOG IN pour un appareil analogique ou les entrées OPTICAL DIGITAL IN (DIGITAL 1, 2, 3) pour des appareils numériques. Branchez les câbles appropriés et sélectionnez la source correspondante avec les touches d'entrée.

Que faire si le caisson de grave ne fonctionne pas ?

Assurez-vous que la connexion sans fil est activée (reportez-vous à la feuille d'informations sur l'activation du pairage sans fil). Si le son est intermittent, éloignez le caisson des obstacles et des personnes. Changez l'emplacement pour améliorer la réception radio.

Comment installer le système au mur ?

Utilisez des vis adaptées au matériau du mur (minimum 13 mm de profondeur pour la barre, 3,5 mm pour l'unité centrale). La barre pèse environ 1,6 kg et l'unité centrale 0,73 kg. Assurez-vous de la solidité de la fixation pour éviter les chutes.

Comment utiliser le mode Surround ?

Appuyez sur la touche SURROUND MODE de la télécommande pour choisir entre SURROUND 1 (pour sources multicanal), SURROUND 2 (pour musique stéréo) ou SURROUND OFF. L'affichage indique S1, S2 ou OF.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec. Pour les taches, humidifiez légèrement le chiffon avec une solution détergente neutre diluée, puis essuyez avec un chiffon sec. N'utilisez pas de diluant, benzène ou solvants organiques. Évitez les insecticides.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la feuille isolante a été retirée (première utilisation). Remplacez la pile si elle est usée. Dirigez la télécommande vers le capteur sur le panneau avant et éliminez tout obstacle. Évitez la lumière directe du soleil sur le capteur.

Comment activer la liaison sans fil du caisson de grave ?

Lors de la première utilisation, suivez les instructions de la feuille d'informations intitulée 'Activation du parage sans fil'. Le pairage reste mémorisé même après débranchement. Si perdu, référez-vous à la feuille.

MODE D'EMPLOI TH-BS7 JVC

Composé des AX-THFT3, SP-THFT3F et SP-THBS7W

Composé des AX-THFT3, SP-THFT3F et SP-THBS7W

Composé des AX-THFT1 et SP-THFT1

La touche 念 / 1, quelle que soit sa position, ne coupe pas la ligne principale.

Débrancher la fiche principale pour couper complètement l'alimentation du secteur (le symbole ⟨⟩ / Is éteint). La fiche secteur ou un coupleur est utilisé comme dispositif de déconnexion de l'appareil, et l'appareil déconnecté doit être prêt à être utilisé.

• Quand le système est en attente, le symbole ⟨⟩ / I est allumé en rouge.
• Quand le système est sous tension, le symbole 念 / 山 est éteint.

L'alimentation peut être commandée à distance.

ATTENTION (SP-THBS7W)

L'alimentation du caisson de grave est reliée à l'unité centrale. Déconnectez la fiche secteur pour mettre l'appareil complètement hors tension (le témoin STANDBY/ON s'éteint). La fiche secteur ou un coupleur est utilisé comme dispositif de déconnexion de l'appareil, et l'appareil déconnecté doit être prêt à être utilisé.

• Quand le système est en attente, le témoin STANDBY/ON est allumé en rouge.
• Quand l'appareil est sous tension, le témoin STANDBY/ON est allumé en bleu.

ATTENTION

Afin d'éviter tout risque d'électrocution, d'incendie, etc. :

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l'appareil.
2. Ne pas exposer l'appareil à la pluie ni à l'humidité.

N'utilisez aucun autre adaptateur secteur pour connecter ce modèle.

• Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal, un tissu, etc., la chaleur peut ne pas être évacuée correctement de l'appareil.)
• Ne placez aucune source de flamme nue, telle qu'une bougie, sur l'appareil. Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l'environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles. N'exposez pas cet appareil à la pluie, à l'humidité, à un égouttement ou à des éclaboussures et ne placez pas des objets remplis de liquide, tels qu'un vase, sur l'appareil.

Les piles ne doivent en aucun cas être exposées à une chaleur excessive (lumière du soleil, feu, etc.).

ATTENTION : Aération correcte

Pour prévenir tout risque de décharge électrique ou d'incendie et éviter toute détérioration, installez l'appareil de la manière suivante :

1. Avant : Bien dégagé de tout objet.
2. Côtés/Dessus/Dessous : Assurez-vous que rien ne bloque les espaces indiqués sur le schéma ci-dessous.
3. Dessous : Posez l'appareil sur une surface plane et horizontale. Veillez à ce que sa ventilation correcte puisse se faire en le plaçant sur un support d'au moins dix centimètres de hauteur.

Informations relatives à l'élimination des appareils et des piles usagés, à l'intention des utilisateurs

[Union européenne]

Si ces symboles figurent sur un appareil électrique/électronique ou une pile, cela signifie qu'ils ne doivent pas être jetés comme déchets ménagers à la fin de leur cycle de vie. Ces produits devraient être amenés aux centres de pré-collecte appropriés pour le recyclage des appareils électriques/électroniques et des piles pour traitement, récupération et recyclage, conformément à la législation nationale et à la Directive 2002/96/EC et 2006/66/EC.

En traitant ces produits d'une manière correcte, vous contribuez à la conservation des ressources naturelles et à la prévention d'effets négatifs éventuels sur l'environnement et la santé humaine, pouvant être causés par une manipulation inappropriée des déchets de ces produits.

Pour plus d'informations sur les centres de pré-collecte et de recyclage de ces produits, contactez notre service municipal local, le service d'évacuation des ordures ménagères ou le magasin dans lequel vous les avez achetés.

Des amendes peuvent être infligées en cas d'élimination incorrecte de ces produits, conformément à la législation nationale.

[Utilisateurs professionnels]

Si vous voulez jeter ce produit, visitez notre page Web, http://www.jvc.eu/, afin d'obtenir des informations sur son recyclage.

[Pays ne faisant pas partie de l'Union européenne]

Ces symboles ne sont reconnus que dans l'Union européenne.

Si vous voulez jeter ces produits, veuillez respecter la législation nationale ou les autres règles en vigueur dans votre pays pour le traitement des appareils électriques/électroniques et des piles usagés.

Produits

Pile

Notification:

La marque Pb en dessous du symbole des piles indique que cette pile contient du plomb.

Cher(e) client(e),

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et à la sécurité électrique.

Représentant européen de la société Victor Company of Japan, Limited :

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Allemagne

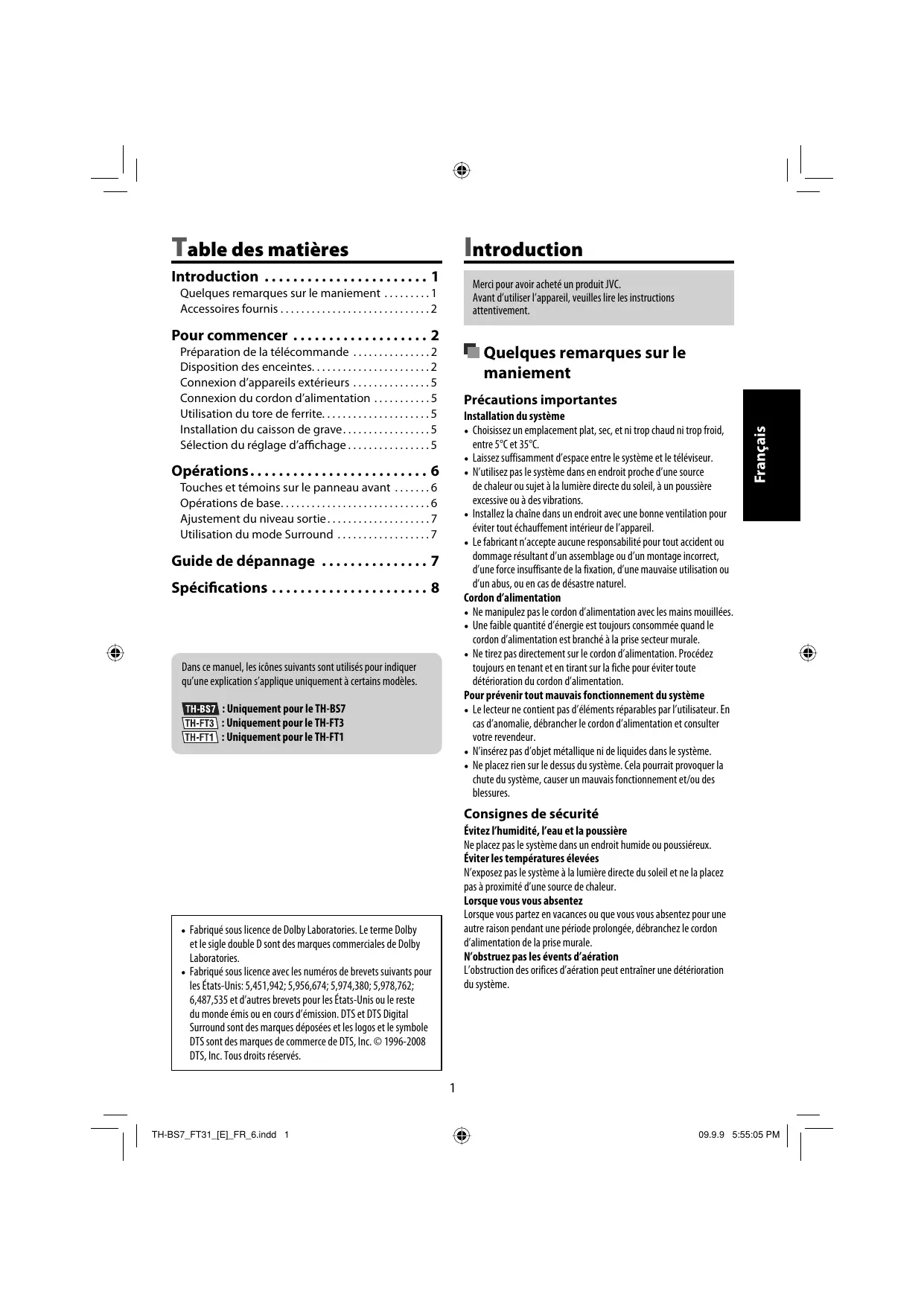

Table des matières

Introduction 1

Quelques remarques sur le maniement 1

Accessoires fournis 2

Pour commencer 2

Préparation de la télécommande 2

Disposition des enceintes 2

Connexion d'appareils extérieurs 5

Connexion du cordon d'alimentation 5

Utilisation du tore de ferrite 5

Installation du caisson de grave 5

Sélection du réglage d'affichage 5

Opérations 6

Touches et témoins sur le panneau avant 6

Opérations de base 6

Ajustement du niveau de sortie 7

Utilisation du mode Surround 7

Guide de dépannage 7

Spécifications 8

Dans ce manuel, les icônes suivantes sont utilisées pour indiquer qu'une explication s'applique uniquement à certains modèles.

TH-BS7 : Uniquement pour le TH-BS7. TH-FT3 : Uniquement pour le TH-FT3. TH-FT1 : Uniquement pour le TH-FT1.

• Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double D sont des marques commerciales de Dolby Laboratories.
• Fabriqué sous licence avec les numéros de brevets suivants pour les États-Unis : 5,451,942 ; 5,956,674 ; 5,974,380 ; 5,978,762 ; 6,487,535 et d'autres brevets pour les États-Unis ou le reste du monde émis ou en cours d'émission. DTS et DTS Digital Surround sont des marques déposées et les logos et le symbole DTS sont des marques de commerce de DTS, Inc. © 1996-2008 DTS, Inc. Tous droits réservés.

Introduction

Merci pour avoir acheté un produit JVC.

Avant d'utiliser l'appareil, veuillez lire les instructions attentivement.

Quelques remarques sur le maniement

Précautions importantes

Installation du système

• Choisissez un emplacement plat, sec, et ni trop chaud ni trop froid, entre 5 °C et 35 °C. Laissez suffisamment d'espace entre le système et le téléviseur.
• N'utilisez pas le système dans un endroit proche d'une source de chaleur ou sujet à la lumière directe du soleil, à une poussière excessive ou à des vibrations.
• Installez la chaîne dans un endroit avec une bonne ventilation pour éviter tout échauffement intérieur de l'appareil.
• Le fabricant n'accepte aucune responsabilité pour tout accident ou dommage résultant d'un assemblage ou d'un montage incorrect, d'une force insuffisante de la fixation, d'une mauvaise utilisation ou d'un abus, ou en cas de désastre naturel.

Cordon d'alimentation

• Ne manipulez pas le cordon d'alimentation avec les mains mouillées.
• Une faible quantité d'énergie est toujours consommée quand le cordon d'alimentation est branché à la prise secteur murale.
• Ne tirez pas directement sur le cordon d'alimentation. Procédez toujours en tenant et en tirant sur la fiche pour éviter toute détérioration du cordon d'alimentation.

Pour prévenir tout mauvais fonctionnement du système

• Le lecteur ne contient pas d'éléments réparables par l'utilisateur. En cas d'anomalie, débrancher le cordon d'alimentation et consulter votre revendeur. N'insérez pas d'objet métallique ni de liquides dans le système.
• Ne placez rien sur le dessus du système. Cela pourrait provoquer la chute du système, causer un mauvais fonctionnement et/ou des blessures.

Consignes de sécurité

Évitez l'humidité, l'eau et la poussière

Ne placez pas le système dans un endroit humide ou poussiéreux.

Évitez les températures élevées

N'exposez pas le système à la lumière directe du soleil et ne le placez pas à proximité d'une source de chaleur.

Lorsque vous vous absentez

Lorsque vous partez en vacances ou que vous vous absentez pour une autre raison pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

N'obstruez pas les orifices d'aération

L'obstruction des orifices d'aération peut entraîner une détérioration du système.

Entretien de l'appareil

• Les taches sur le système doivent être frottées avec un chiffon doux. Si le système est très sale, frottez-le avec un chiffon humidifié avec une solution détergente neutre diluée dans de l'eau, puis essuyez avec un chiffon sec.
• Faites attention aux points suivants, sinon la qualité du système pourrait être altérée, le système pourrait être endommagé ou sa peinture pourrait peler :
• NE FROTTEZ PAS trop fort.
• Ne frottez PAS l'appareil avec un diluant, du benzène ou d'autres solvants organiques, y compris les désinfectants.
• Veillez à NE PAS appliquer de substance volatile comme des insecticides.
• NE LAISSEZ PAS un objet en caoutchouc ou en plastique en contact prolongé avec la chaîne.

En cas de pénétration d'un liquide à l'intérieur du système,

mettez le système hors tension et débranchez le cordon d'alimentation de la prise murale, puis appelez le magasin où vous l'avez acheté.

L'usage du système dans un tel état pourrait provoquer un incendie ou une décharge électrique.

Précautions pour l'installation des appareils au mur

• Utilisez des vis compatibles avec la résistance et le matériau du pilier ou du mur pour éviter que les appareils ne tombent.
• N'installez pas l'unité centrale et les enceintes sur un mur en contreplaqué ou en placoplâtre ; sinon, elles risquent de tomber et de causer des dommages. Lors de l'installation de l'unité centrale et de l'enceinte sur le mur,

assurez-vous de faire effectuer l'installation murale par un technicien qualifié. - L'emplacement de l'installation sur le mur doit être sélectionné avec soin. La mise en place des appareils à un endroit gênant pour les activités quotidiennes peut être à l'origine de blessures ou de détériorations du matériel. - L'adaptateur secteur ne doit pas pendre au-dessus d'un autre élément. L'adaptateur secteur doit uniquement être placé sur un sol plat.

Accessoires fournis

S'il manque un ou des éléments, appelez le revendeur immédiatement.

• Télécommande RM-STHFT1A (×1)
• Pile bouton au lithium CR2025 (×1)
• La pile a été installée dans la télécommande à l'expédition de l'usine.

Adaptateur secteur AA-R1902 (×1), cordon d'alimentation secteur (×1), tores de ferrite (×2)

TH-BS7

Pieds

• Type plat (φ7,8 mm) (×5)
• Type incliné (×2)

TH-FT3, TH-FT1

Cordons des enceintes (3 m) (×2), socles (×2), vis pour le socle (M5 × 10 mm) (×4)

• Les vis sont emballées dans le trou en haut du coussin d'emballage de l'enceinte.

Pour commencer

NE BRANCHEZ PAS le cordon d'alimentation secteur avant d'avoir effectué toutes les autres connexions.

Préparation de la télécommande

Quand vous utilisez la télécommande pour la première fois, retirez la feuille isolante.

Feuille isolante

Si la plage de fonctionnement de la télécommande diminue, remplacez la pile.

Mise en place de la pile dans la télécommande

Insérez la pile dans la télécommande en respectant les polarités (+ et -).

1. Pincez le côté du logement de la pile.

2. Sortez le logement de la pile et insérez la pile en respectant les polarités.

Pile bouton au lithium (numéro du produit : CR2025) 1

REMARQUE

• Rangez la pile dans un endroit hors d'atteinte des enfants. Si un enfant avale accidentellement la pile, consultez immédiatement un médecin.
• Pour éviter que la pile ne chauffe, ne se fissure ou ne cause un incendie :
• Ne rechargez pas, ne court-circuitez pas, ne chauffez pas la pile et ne la jetez pas dans un feu.
• Ne laissez pas la pile avec d'autres objets métalliques.
• Enveloppez la pile de ruban isolant avant de la mettre au rebut ou de la ranger.

ATTENTION :

Danger d'explosion si la pile est remplacée de façon incorrecte. Remplacez-la uniquement avec le même type de pile ou un type équivalent.

Disposition des enceintes

Installez les enceintes sur une surface plate et droite afin d'obtenir la meilleure qualité sonore possible.

• Le son peut être affecté en fonction de l'emplacement où vous installez les enceintes. Pour améliorer le son, ajustez l'emplacement et l'orientation des enceintes.
• Si vous installez les enceintes près d'un téléviseur, une déformation des couleurs peut se produire. Pour éviter ce problème, mettez le téléviseur hors tension ou débranchez-le avant d'installer les enceintes. Attendez au moins 30 minutes avant de remettre le téléviseur sous tension. Si le téléviseur est encore affecté, éloignez les enceintes encore plus.

TH-FT3 TH-FT1

• Installez les enceintes en laissant une distance appropriée entre elles.
• Pour obtenir le meilleur son possible du système, placez toutes les enceintes à la même distance de la position d'écoute.

Reportez-vous aux explications suivantes relatives à chaque méthode pour installer les enceintes.

TH-BS7

Assemblage de l'enceinte

Avant d'installer l'enceinte, assemblez-la.

• Faites attention de ne pas vous pincer les doigts entre les unités.

1. Faites glisser l'unité de droite sur l'unité de gauche. 2. Appuyez sur le bouton à l'arrière de l'unité de droite.

3. Insérez l'unité de droite complètement jusqu'à ce que vous entendiez un déclic.

L'enceinte possède des projections à l'arrière où vous pouvez fixer le cordon de façon qu'il soit bien caché.

Cordons de connexion de l'enceinte

Connectez les cordons d'enceinte à l'unité centrale comme montré sur l'illustration.

ATTENTION

• Si vous décidez de connecter des enceintes autres que celles fournies, assurez-vous d'utiliser des enceintes possédant la même impédance (SPEAKER IMPEDANCE) que celle indiquée à l'arrière de l'unité centrale.
• Ne tentez PAS de connecter plusieurs câbles d'enceinte à une prise d'enceinte.

Lors d'une installation sur le sol

Attachez les pieds fournis à l'enceinte comme montré sur l'illustration ci-dessous.

• Vous pouvez choisir le type de pied—type plat (×5) ou type incliné (×2).

Décollez le papier de protection et fixez les pieds au dessous de l'enceinte.

Lors de l'installation sur le mur

Vous pouvez installer l'unité centrale et l'enceinte sur le mur.

A : Minimum 13 mm, B : Maximum 10 mm, C : Maximum 6 mm, D : φ 4 mm (diamètre du vis)

Insérez les vis dans les trous comme montré.

Pour installer l'unité centrale

A : Minimum 3,5 mm B : Maximum 10 mm C : Maximum 4 mm D : Ø 4 mm (diamètre de la vis)

ATTENTION

• L'unité centrale pèse environ 0,73 kg et l'enceinte pèse environ 1,6 kg chacune. Faites très attention lors de leur installation sur un mur pour éviter tout accident causé par leur chute.
• Référez-vous aussi à "Précautions pour l'installation des appareils au mur" à la page 2.

TH-FT3 TH-FT1

Cordons de connexion de l'enceinte

Connectez les cordons d'enceinte à l'unité centrale comme montré sur l'illustration à droite.

L'enceinte possède une rainure à l'arrière où vous pouvez fixer les cordons de façon qu'ils soient bien cachés.

ATTENTION

• Si vous décidez de connecter des enceintes autres que celles fournies, assurez-vous d'utiliser des enceintes possédant la même impédance (SPEAKER IMPEDANCE) que celle indiquée à l'arrière de l'unité centrale.
• Ne tentez PAS de connecter plusieurs câbles d'enceinte à une prise d'enceinte.

Lors de l'installation des enceintes sur le sol

Attachez les socles d'enceinte fournis.

• Si vous installez les enceintes sur le mur, ne fixez pas les socles d'enceinte.

ATTENTION

• N'installez pas les enceintes dans un endroit où elles peuvent interférer avec les activités quotidiennes. Des personnes pourraient être blessées ou l'équipement pourrait être endommagé si les enceintes sont installées dans de tels endroits.

Installation sur le mur

Vous pouvez installer l'unité centrale et les enceintes sur le mur. Ex. : Enceinte

• Pour l'installation de l'unité centrale, suivez les mesures données ci-dessus.

ATTENTION

L'enceinte centrale pèse environ 0,73 kg et chaque enceinte pèse environ 0,85 kg. Faites très attention lors de leur installation sur un mur pour éviter tout accident causé par leur chute. - Référez-vous aussi à "Précautions pour l'installation des appareils au mur" à la page 2.

Connexion d'appareils extérieurs

Vous pouvez connecter un appareil analogique à la prise ANALOG IN et des appareils numériques aux prises OPTICAL DIGITAL IN comme montré sur l'illustration à droite.

Arrière de l'unité centrale

Connexion du cordon d'alimentation

Connectez l'adaptateur secteur fourni aux prises DC IN de l'unité centrale. Puis, connectez le cordon d'alimentation secteur fourni à l'adaptateur secteur et branchez-le sur une prise murale.

TH-FT3 TH-BS7

Branchez le cordon d'alimentation du caisson de graves sur une prise murale.

REMARQUE

• Débranchez le cordon d'alimentation si vous avez à nettoyer ou à déplacer les enceintes.

Utilisation du tore de ferrite

Attachez les tores de ferrite fournis au cordon d'alimentation et aux cordons des composants extérieurs de façon à ce qu'ils réduisent les interférences.

1 Ouvrez la butée du tore de ferrite.

Butée

2 Faites passer le cordon à travers le tore de ferrite et enroulez-le solidement une fois à l'intérieur du creux du tore de ferrite comme montré sur l'illustration.

• Vous pouvez enrouler ensemble les cordons des 2 composants extérieurs.

3 Refermez le tore de ferrite jusqu'à ce que vous entendiez un déclic.

ATTENTION

• N'endommagez pas le cordon en appliquant une force excessive lors de l'enroulement.

TH-FT3 TH-BS7

Installation du caisson de grave

Ce système est équipé d'un caisson de grave sans fil. Quand vous l'utilisez pour la première fois, mettez en service le pairage sans fil. Reportez-vous à la feuille d'informations—"Activation du pairage sans fil".

REMARQUE

Le pairage sans fil n'est pas annulé même si le cordon d'alimentation est débranché.

Sélection du réglage d'affichage

Vous pouvez installer l'unité centrale verticalement ou horizontalement.

Sur le panneau avant, il y a deux séries de noms de touches. Choisissez la série qui doit être éclairée en fonction de la méthode d'installation.

Horizontalement

Verticalement

Appuyez sur DISPLAY SETTING pour choisir la série que vous souhaitez.

Unité centrale

Touches et témoins sur le panneau avant

1 Affichage : indique le niveau de volume, la source d'entrée sélectionnée, le mode Surround, etc. 2 Capteur de télécommande

Il reçoit le signal émis par le boîtier de télécommande.

3 Témoins de format de signal audio

Indique le format de signal audio du signal entrant. Chaque témoin s'allume quand :

- PL II (DOLBY

PROLOGIC II) :

Le Surround est mis en service quand une source d'entrée analogique est choisie. - Le Surround est mis en service et une source d'entrée numérique à deux canaux audio est choisie.

D :

Un signal Dolby Digital entre.

-DTS :

Un signal DTS entre.

-PCM :

Un signal Linear PCM entre.

4 Touche d'entrée

Choisit une source d'entrée : "DIGITAL 1", "DIGITAL 2", "DIGITAL 3" ou "ANALOG".

5 Touche Surround

Choisit un mode Surround : "SURROUND 1", "SURROUND 2" ou SURROUND OFF.

6 Touches de volume

Ajustent le volume dans une plage de 0 à 40.

7 Touche O / I (alimentation)

Met le système sous/hors tension.

• Le symbole O / I s'allume en rouge quand le système est mis hors tension.

Opérations de base

Mise de la chaîne sous/hors tension

Appuyez sur 日 /

• Vous pouvez aussi utiliser la touche d'alimentation sur le panneau avant.

REMARQUE

Le caisson de grave est aussi mis sous/hors tension. Une faible quantité d'énergie est consommée même quand l'appareil est hors tension (en mode d'attente). En mode d'attente, le symbole ①/1 s'allume en rouge sur le panneau avant. Débranchez le cordon d'alimentation de la prise secteur murale pour mettre l'appareil complètement hors circuit. Vous pouvez aussi mettre le système sous tension en appuyant sur une des touches d'entrée DIGITAL1, DIGITAL2, DIGITAL3 ou ANALOG.

Sélection de la source d'entrée

Appuyez sur une des touches d'entrée : DIGITAL 1, DIGITAL 2, DIGITAL 3 ou ANALOG.

D1 (DIGITAL 1), D2 (DIGITAL 2), D3 (DIGITAL 3) ou AN (ANALOG) apparaît sur l'afficheur.

• Vous pouvez aussi utiliser la touche d'entrée sur le panneau avant.

Réglage du volume

Appuyez sur VOL + / - (0 à 40).

• Vous pouvez aussi utiliser les touches de volume sur le panneau avant.

ATTENTION

• Vérifiez que le niveau sonore est au minimum avant de démarrer une source. Si le volume est réglé sur un niveau élevé, la soudaine déflagration d'énergie sonore peut endommager votre ouïe et détruire vos enceintes.

Coupure temporaire du son

Appuyez sur FADE MUTING.

• Pour rétablir le son, appuyez de nouveau sur la touche ou ajustez le volume.

Rend le son plus clair (seulement pour le Dolby Digital et le DTS).

Pour écouter clairement des sons enregistrés avec un bas niveau même à un faible niveau de volume — compression de la plage dynamique. Il y a deux niveaux de réglage.

Appuyez sur DRC.

• Chaque fois que vous appuyez sur la touche, l'effet change comme suit :

OF (hors service) → MD (moyen) → MX (maximum).

Modification de la luminosité de l'affichage

Appuyez sur DIMMER.

• Chaque fois que vous appuyez sur la touche, la luminosité du témoin change comme suit :

normal → assombri → éteint.

Ajustement du niveau de sortie

Vous pouvez ajuster le niveau de sortie dans une plage de -6 dB à +6 dB.

Appuyez sur la commande SPEAKER LEVEL +/- correspondante.

• SUBWOOFER : Ajuste le niveau de sortie du caisson de grave.
• CENTER : règle le niveau de sortie du signal du canal central.
• SURROUND : règle le niveau de sortie du signal du canal surround.

Utilisation du mode Surround

Vous pouvez écouter un son plus réaliste qu'un simple son stéréo en utilisant le mode Surround.

Les modes Surround disponibles sont les suivants :

• surround 1 : convient à la reproduction de sources codées multicanaux. surround 2 : adapté à la reproduction de signaux musicaux stéréo.

Appuyez sur SURROUND MODE.

• Chaque fois que vous appuyez sur la touche, le mode Surround change comme suit :

surround 1 (S1 apparaît sur l'afficheur quand il est choisi) → surround 2 (S2) → hors service (OF).

Guide de dépannage

Si vous rencontrez des problèmes avec ce système, cherchez d'abord une solution dans cette liste avant d'appeler un réparateur.

ALIMENTATION

L'alimentation n'arrive pas.

→ Le cordon d'alimentation n'est pas inséré correctement. Insérez-le solidement.

TELECOMMANDE

La télécommande ne fonctionne pas.

→ La pile est usée. Changez la pile. → Le capteur de télécommande est exposé au rayonnement direct du soleil. Protégez le capteur de télécommande du rayonnement direct du soleil. → Il y a un obstacle entre la télécommande et le capteur de télécommande situé sur le panneau avant. → Dirigez la télécommande sur le capteur de télécommande situé sur le panneau avant. → Les signaux ne peuvent pas atteindre le capteur de télécommande. Approchez-vous de l'unité centrale. → Retirez la feuille isolante. → Le réglage de l'affichage est différent de la méthode d'installation. Changez le réglage.

SON

Pas de son des enceintes.

→ Le son a été coupé temporairement. Appuyez sur FADE MUTING sur la télécommande ou ajustez le volume. → Les câbles d'enceinte ne sont pas connectés correctement ou sont lâches. Vérifiez les connexions.

TH-FT3 TH-BS7

Pas de son du caisson de grave.

→ La connexion sans fil n'est pas activée correctement. Vérifiez la connexion. TH-FT3 TH-BS7

Le son est interrompu parfois.

→ La connexion par ondes radio entre l'unité centrale et le caisson de grave a peut-être été interrompue. Changez l'emplacement et l'orientation des enceintes.

TH-FT3 TH-BS7

Réflexions des ondes radio

Le caisson de grave est connecté par ondes radio qui sont réfléchies sur les murs, les meubles et les bâtiments. Si le caisson de grave ne peut pas recevoir les ondes correctement, déplacez le caisson de grave afin d'obtenir une meilleure réception.

La réception des ondes radio peut parfois être interrompue lorsque des personnes se déplacent entre les unités.

Unité centrale (TH-BS7 AX-THBS7 /

Puissance de sortie :

80 W (20 W × 4) à 4 Ω, DHT 10 %

Entrée analogique :

Adaptateur secteur (AA-R1902) :

• Compatible PCM linéaire, Dolby Digital et DTS (avec une fréquence d'échantillonnage de 32 kHz, 44,1 kHz, 48 kHz)

Enceinte principale (THBS7 SP-THBS7F)

Type :

1 voie, type à suspension acoustique

(Type à blindage magnétique)

Haut-parleur :

Dôme de 9,5 cm × 1,0 cm × 4

Capacité de puissance soutenue :

20 W

Impédance :

4 Ω

Plage de fréquences :

Enceintes avant : 110 Hz à 40 kHz

Enceintes centrales/Surround : 115 Hz à

40 kHz

Niveau de pression sonore :

Enceintes avant : 78 dB/W·m

Enceintes centrales/Surround : 79 dB/W·m

Dimensions (L × H × P)

900 mm × 36,7 mm × 53 mm

Masse :

1,6 kg

Enceinte principale

Type : 1 voie, type à suspension acoustique (type à blindage magnétique)

Haut-parleur : Dôme de 9,5 cm × 1,0 cm × 2 (pour chaque enceinte)

Capacité de puissance soutenue : 20 W

Impédance : 4 Ω

Plage de fréquences : 110 Hz à 23 kHz

Niveau de pression sonore : 81,5 dB/W·m

Dimensions (L × H × P) : 186 mm × 300 mm × 30,8 mm ; 186 mm × 296 mm × 87 mm (avec le socle)

Masse : 0,85 kg pour chaque enceinte

0,94 kg pour chaque enceinte (avec le socle)

Caisson de grave actif

Puissance de sortie : 100 W à 3 Ω (DHT 10 %)

Type : bass-reflex à 1 voie

Haut-parleur : 1 cône de 16 cm

Capacité de puissance soutenue : 100 W

Impédance : 3 Ω

Plage de fréquences : 45 Hz à 5 kHz

Niveau de pression sonore : 82 dB/W·m

Alimentation :

Consommation :

Dimensions (L × A × P) : 215 mm × 352 mm × 254 mm

Masse : 5 kg

Dimensions du support de montage mural pour l'enceinte centrale et les enceintes
