TH-BA1 - Système audio JVC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système audio home cinéma (barre de son + caisson de grave sans fil)
Marque	JVC
Modèle	TH-BA1
Dimensions unité centrale (L×H×P)	900 mm × 125 mm × 85 mm
Poids unité centrale	3,5 kg
Dimensions caisson de grave (L×H×P)	215 mm × 352 mm × 254 mm
Poids caisson de grave	5 kg
Alimentation unité centrale	Adaptateur secteur DC 19 V, 3,37 A (entrée AC 110-240 V, 50/60 Hz)
Alimentation caisson de grave	Secteur 230 V~ 50 Hz, consommation 30 W
Puissance de sortie totale	120 W (30 W × 4 canaux) pour barre ; 100 W pour caisson
Haut-parleurs barre	4 cônes de 8 cm (blindés magnétiquement)
Haut-parleur caisson	1 cône de 16 cm
Impédance	Barre : 4 Ω ; Caisson : 3 Ω
Réponse en fréquence	Barre : 84 Hz - 22 kHz ; Caisson : 45 Hz - 5 kHz
Niveau de pression sonore	82 dB/W·m
Formats audio pris en charge	PCM linéaire, Dolby Digital, DTS (32, 44,1, 48 kHz)
Modes surround	SURROUND 1 (multicanal), SURROUND 2 (stéréo), OFF
Entrées audio	1 analogique (ANALOG), 2 numériques (DIGITAL 1, DIGITAL 2)
Connectivité caisson	Sans fil (pairing)
Fonctions principales	Télécommande, réglage volume (0-40), Fade Muting, DRC (compression dynamique), Dimmer affichage, réglage niveaux enceintes
Accessoires fournis	Télécommande RM-STHBA1A, adaptateur secteur AA-R1902, cordon secteur, pile CR2025, 2 tores de ferrite
Entretien et nettoyage	Chiffon doux ; solution détergente neutre diluée ; ne pas utiliser de solvants ni de produits volatils
Sécurité	Ne pas exposer à la pluie/humidité ; ne pas obstruer les aérations ; débrancher pour couper l’alimentation
Pile télécommande	Lithium CR2025 ; ne pas recharger, court-circuiter, chauffer ou jeter au feu

FOIRE AUX QUESTIONS - TH-BA1 JVC

Comment activer le pairing sans fil du caisson de grave ?

Consultez la feuille d'information Activation du pairage sans fil fournie avec l'appareil. Le pairing n'est pas annulé même après débranchement.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que la pile CR2025 est correctement insérée et non usée. Retirez la feuille isolante si ce n'est pas fait. Dirigez la télécommande vers le capteur sans obstacle et éloignez-la de la lumière directe du soleil.

Comment éteindre complètement le système ?

Débranchez le cordon d'alimentation de la prise secteur. Même en mode veille (témoin STANDBY rouge), une faible consommation persiste.

Quels sont les modes surround disponibles ?

Vous avez trois modes : SURROUND 1 (pour sources multicanaux), SURROUND 2 (pour musique stéréo), et OFF. Le témoin correspondant s'allume sur le panneau avant.

Puis-je fixer l'unité centrale au mur ?

Oui, mais faites appel à un technicien qualifié. L'unité pèse 3,5 kg. Utilisez des vis adaptées à la résistance du mur (pas de contreplaqué ou placoplâtre).

Comment nettoyer le système audio ?

Utilisez un chiffon doux. En cas de saleté tenace, humidifiez-le avec une solution détergente neutre diluée dans de l'eau, puis essuyez avec un chiffon sec. N'utilisez jamais de diluant, benzène ou insecticides.

Que signifie le témoin DOLBY PROLOGIC II ?

Il s'allume lorsque le mode Surround est activé avec une source analogique ou une source numérique à deux canaux. Cela indique que le décodage Dolby Pro Logic II est en cours.

Comment ajuster le niveau sonore du caisson de grave ?

Appuyez sur la touche CAISSON DE GRAVE de la télécommande, puis réglez le niveau entre -6 dB et +6 dB avec les touches de volume.

Le son est parfois coupé ou intermittent, pourquoi ?

Cela peut être dû à une interruption de la liaison sans fil. Changez l'emplacement ou l'orientation des enceintes. Vérifiez aussi que le Fade Muting n'est pas activé (appuyez sur la touche pour le désactiver).

Que faire en cas de pénétration de liquide dans l'appareil ?

Mettez immédiatement le système hors tension et débranchez le cordon d'alimentation. Contactez votre revendeur. Ne continuez pas à utiliser l'appareil, risque d'incendie ou d'électrocution.

MODE D'EMPLOI TH-BA1 JVC

La touche 念 / 1, quelle que soit sa position, ne coupe pas la ligne principale.

Débrancher la fiche principale pour couper complètement l'alimentation du secteur (le témoin STANDBY s'éteint). La fiche secteur ou un coupleur est utilisé comme dispositif de déconnexion de l'appareil, et l'appareil déconnecté doit être prêt à être utilisé.

• Quand l'appareil est en mode d'attente, le témoin STANDBY est allumé en rouge.
• Quand l'appareil est sous tension, le témoin STANDBY s'éteint.

L'alimentation peut être commandée à distance.

ATTENTION (SP-THBA1)

L'alimentation du caisson de graves est reliée à l'unité centrale. Déconnectez la fiche secteur pour mettre l'appareil complètement hors tension (le témoin POWER ON s'éteint). La fiche secteur ou un coupleur est utilisé comme dispositif de déconnexion de l'appareil, et l'appareil déconnecté doit être prêt à être utilisé. - Quand l'appareil est sous tension, le témoin POWER ON est allumé en bleu.

PRUDENCE (CA-THBA1)

Afin d'éviter tout risque d'électrocution, d'incendie, etc. :

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le coffret de l'appareil.
2. Ne pas exposer l'appareil à la pluie ni à l'humidité.

ATTENTION

• Ne bloquez pas les orifices ou les trous de ventilation. (Si les orifices ou les trous de ventilation sont bloqués par un journal, un tissu, etc., la chaleur peut ne pas être évacuée correctement de l'appareil.)
• Ne placez aucune source de flamme nue, telle qu'une bougie, sur l'appareil. Lors de la mise au rebut des piles, veuillez prendre en considération les problèmes de l'environnement et suivre strictement les règles et les lois locales sur la mise au rebut des piles. N'exposez pas cet appareil à la pluie, à l'humidité, à un égouttement ou à des éclaboussures et ne placez pas des objets remplis de liquide, tels qu'un vase, sur l'appareil.

PRUDENCE

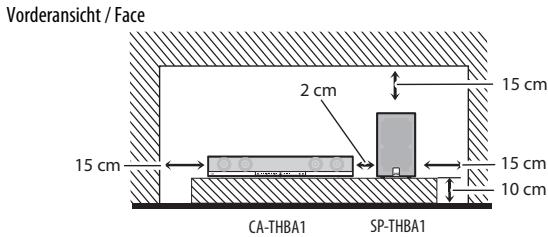

ATTENTION : Aération correcte

Pour prévenir tout risque de décharge électrique ou d'incendie et éviter toute détérioration, installez l'appareil de la manière suivante :

1. Avant : Bien dégagé de tout objet.
2. Côtés / Dessus / Dessous : Assurez-vous que rien ne bloque les espaces indiqués sur le schéma ci-dessous.
3. Dessous : Posez l'appareil sur une surface plane et horizontale. Veillez à ce que sa ventilation correcte puisse se faire en le plaçant sur un support d'au moins dix centimètres de hauteur.

ATTENTION

Les piles ne doivent en aucun cas être exposées à une chaleur excessive (lumière du soleil, feu, etc.).

Informations relatives à l'élimination des appareils et des piles usagés, à l'intention des utilisateurs

[Union européenne]

Si ces symboles figurent sur un appareil électrique/électronique ou une pile, cela signifie qu'ils ne doivent pas être jetés comme déchets ménagers à la fin de leur cycle de vie. Ces produits devraient être amenés aux centres de pré-collecte appropriés pour le recyclage des appareils électriques/électroniques et des piles pour traitement, récupération et recyclage, conformément à la législation nationale et aux Directives 2002/96/EC et 2006/66/EC.

En traitant ces produits d'une manière correcte, vous contribuez à la conservation des ressources naturelles et à la prévention d'effets négatifs éventuels sur l'environnement et la santé humaine, pouvant être causés par une manipulation inappropriée des déchets de ces produits.

Pour plus d'informations sur les centres de pré-collecte et de recyclage de ces produits, contactez notre service municipal local, le service d'évacuation des ordures ménagères ou le magasin dans lequel vous les avez achetés.

Des amendes peuvent être infligées en cas d'élimination incorrecte de ces produits, conformément à la législation nationale.

[Utilisateurs professionnels]

Si vous voulez jeter ce produit, visitez notre page Web, http://www.jvc.eu/, afin d'obtenir des informations sur son recyclage.

[Pays ne faisant pas partie de l'Union européenne]

Ces symboles ne sont reconnus que dans l'Union européenne.

Si vous voulez jeter ces produits, veuillez respecter la législation nationale ou les autres règles en vigueur dans votre pays pour le traitement des appareils électriques/électroniques et des piles usagées.

Produits

Pile

Notification :

La marque Pb en dessous du symbole des piles indique que cette pile contient du plomb.

Cher(e) client(e),

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité électromagnétique et la sécurité électrique.

Représentant européen de la société Victor Company of Japan, Limited :

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Allemagne

• Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole du double D sont des marques commerciales de Dolby Laboratories.
• Fabriqué sous licence avec les numéros de brevets suivants pour les États-Unis : 5,451,942 ; 5,956,674 ; 5,974,380 ; 5,978,762 ; 6,487,535 et d'autres brevets pour les États-Unis ou le reste du monde émis ou en cours d'émission. DTS et DTS Digital Surround sont des marques déposées et les logos et le symbole DTS sont des marques de commerce de DTS, Inc. © 1996-2008 DTS, Inc. Tous droits réservés.

N'utilisez aucun autre adaptateur secteur pour connecter ce modèle.

Déclaration de conformité vis-à-vis de la Directive 1999/5/CE de R&TTE

C∈ 0560

Caisson de grave SP-THBA1 et amplificateur CA-THBA1 inclus

Par la présente, JVC déclare que les appareils SP-THBA1 et CA-THBA1 sont conformes aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Quelques remarques sur le maniement...1

Accessoires fournis. 2

Pour commencer 2

Préparation de la télécommande. 2

Disposition des enceintes 3

Connexion d'appareils extérieurs 3

Connexion du cordon d'alimentation....3

Utilisation du tore de ferrite 4

Installation du caisson de grave. 4

Opérations 4

Opérations de base 4

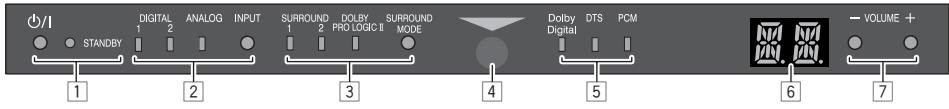

Touches et témoins sur le panneau avant 5

Ajustement du niveau de sortie des enceintes 5

Utilisation du mode Surround 5

Guide de dépannage 6

Spécifications 6

Introduction

Merci d'avoir acheté un produit JVC.

Avant d'utiliser l'appareil, veuillez lire les instructions

attention.

Quelques remarques sur le maniement

Précautions importantes

Installation du système

• Choisissez un emplacement plat, sec, et ni trop chaud ni trop froid, entre 5°C et 35°C. Laissez suffisamment d'espace entre le système et le téléviseur.
• N'utilisez pas le système à proximité d'une source de chaleur, ni dans un endroit exposé à la lumière directe du soleil, à une poussière excessive ou à des vibrations.
• Installez le système dans un endroit bien ventilé pour éviter tout échauffement interne de l'appareil.

Cordon d'alimentation

• Ne manipulez pas le cordon d'alimentation avec les mains mouillées.
• Une faible quantité d'énergie est toujours consommée lorsque le cordon d'alimentation est branché à la prise secteur murale.
• Ne tirez pas directement sur le cordon d'alimentation. Tenez toujours la fiche pour la débrancher, afin d'éviter toute détérioration du cordon.

Pour prévenir tout mauvais fonctionnement du système

• Le lecteur ne contient aucun élément réparable par l'utilisateur. En cas d'anomalie, débranchez le cordon d'alimentation et consultez votre revendeur.
• N'insérez pas d'objet métallique ni de liquides dans le système.

Consignes de sécurité

Évitez l'humidité, l'eau et la poussière

Ne placez pas le système dans un endroit humide ou poussiéreux.

Évitez les températures élevées

N'exposez pas le système à la lumière directe du soleil et ne le placez pas à proximité d'une source de chaleur.

Lorsque vous vous absentez

Lorsque vous partez en vacances ou que vous vous absentez pour une autre raison pendant une période prolongée, débranchez le cordon d'alimentation de la prise murale.

N'obstruez pas les évents d'aération.

L'obstruction des orifices d'aération peut entraîner une détérioration du système.

Entretien de l'appareil

• Les taches sur le système doivent être frottées avec un chiffon doux. Si le système est très sale, frottez-le avec un chiffon humidifié avec une solution détergente neutre diluée dans de l'eau, puis essuyez avec un chiffon sec.
• Faites attention aux points suivants, sinon la qualité du système pourrait être altérée, le système pourrait être endommagé ou sa peinture pourrait peler :
• NE FROTTEZ PAS trop fort.
• NE frottez PAS l'appareil avec un diluant, du benzène ou d'autres solvants organiques, dont les désinfectants. Veillez à NE PAS appliquer de substance volatile comme des insecticides.
• NE LAISSEZ PAS un objet en caoutchouc ou en plastique en contact prolongé avec le système.

Introduction

• Ne placez rien sur l'appareil central. Cela pourrait le faire tomber, provoquant un dysfonctionnement et/ou une blessure.
• Le fabricant n'accepte absolument aucune responsabilité en cas d'accident ou de dégât provoqué par un montage ou une fixation inappropriée, une résistance insuffisante du montage, un mauvais emploi ou un emploi abusif, ou des catastrophes naturelles.

En cas de pénétration d'un liquide à l'intérieur du système

Mettez le système hors tension et débranchez le cordon d'alimentation de la prise murale, puis appelez le magasin où vous l'avez acheté. L'usage du système en pareil état pourrait provoquer un incendie ou une décharge électrique.

Accessoires fournis

Consultez la liste des accessoires fournis ci-dessous et vérifiez que tout y est.

S'il manque un ou des éléments, appelez le revendeur immédiatement.

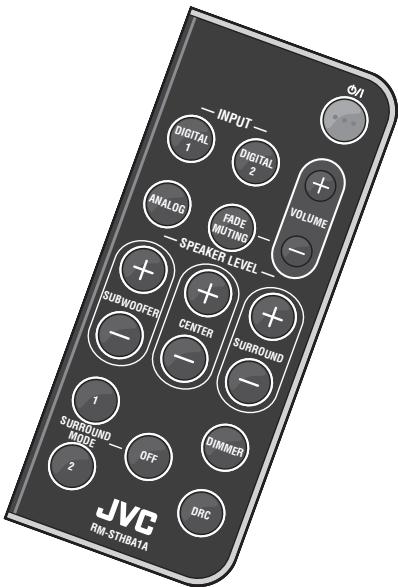

• Télécommande RM-STHBA1A (×1) Adaptateur secteur (AA-R1902) (×1) Cordon d'alimentation secteur (×1)
• Pile bouton au lithium CR2025 (×1)
• La pile a été installée dans la télécommande à l'expédition de l'usine. Tore de ferrite (×2)

Pour commencer

NE BRANCHEZ PAS le cordon d'alimentation secteur avant d'avoir effectué toutes les autres connexions.

Préparation de la télécommande

Quand vous utilisez la télécommande pour la première fois, retirez

la feuille isolante.

Feuille isolante

Si la plage de fonctionnement de la télécommande diminue, remplacez la pile.

Pour remplacer la pile de la télécommande :

Insérez la pile dans la télécommande en respectant les polarités (+ et -).

Pile bouton au lithium

(numéro du produit : CR2025)

1. Pincez le côté du logement de la pile. 2. Sortez le logement de la pile et insérez la pile en respectant les polarités.

REMARQUE

• Rangez la pile dans un endroit hors d'atteinte des enfants. Si un enfant avale accidentellement la pile, consultez immédiatement un médecin.
• Pour éviter que la pile ne chauffe, ne se fissure ou ne cause un incendie : - Ne rechargez pas, ne court-circuitez pas, ne chauffez pas la pile et ne la jetez pas dans un feu.
• Ne laissez pas la pile avec d'autres objets métalliques.
• Enveloppez la pile de ruban isolant avant de la mettre au rebut ou de la ranger.
• Ne piquez pas la pile avec des ciseaux ou d'autres objets similaires.
• Mettez la pile au rebut correctement en respectant la réglementation fédérale, régionale ou locale.

ATTENTION :

Danger d'explosion si la pile est remplacée de façon incorrecte.

Remplacez-la uniquement avec le même type de pile ou un type équivalent.

Disposition des enceintes

Installez les enceintes sur une surface plate et droite afin d'obtenir la meilleure qualité sonore possible.

• Le son peut être affecté en fonction de l'emplacement où vous installez les enceintes. Pour éviter un tel problème, changez l'emplacement et l'orientation des enceintes.
• Installez les enceintes en laissant une distance appropriée entre elles.
• Si vous installez les enceintes près d'un téléviseur, une déformation des couleurs peut se produire. Pour éviter ce problème, mettez le téléviseur hors tension ou débranchez-le avant d'installer les enceintes. Attendez au moins 30 minutes avant de remettre le téléviseur sous tension.
• Si le téléviseur est encore affecté, éloignez les enceintes encore plus.

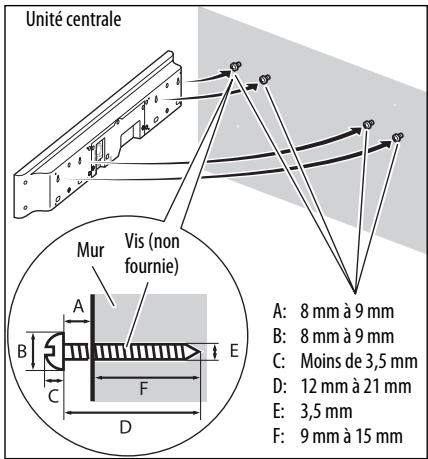

Installation sur le mur

Vous pouvez installer l'unité centrale sur le mur.

ATTENTION

• L'unité centrale pèse environ 3,5 kg. Faites très attention lors de son installation sur un mur pour éviter tout accident causé par sa chute. Utilisez des vis compatibles avec la résistance et le matériau du pilier ou du mur pour éviter que l'unité centrale ne tombe.
• N'installez pas l'unité centrale sur un mur en contreplaqué ou en placoplâtre; sinon, elle risque de tomber et de causer des dommages.
• Lors de l'installation de l'unité centrale sur le mur :
• Assurez-vous de faire effectuer l'installation murale par un technicien qualifié.
• L'emplacement de l'installation sur le mur doit être sélectionné avec soin. La mise en place des appareils à un endroit gênant pour les activités quotidiennes peut être à l'origine de blessures ou de détériorations du matériel.
• L'adaptateur secteur ne doit pas pendre ou être placé au-dessus d'un autre élément. L'adaptateur secteur doit uniquement être placé sur un sol plat.

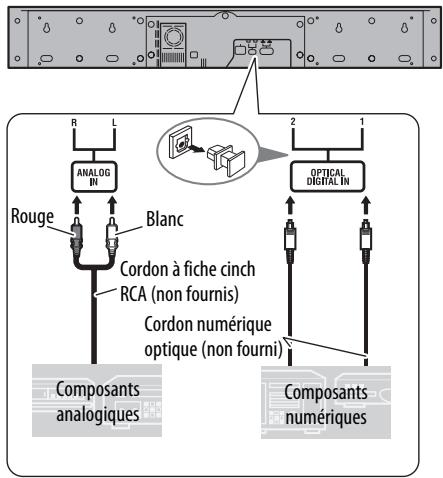

Connexion d'appareils extérieurs

Vous pouvez connecter des composants analogiques à la prise ANALOG et des composants numériques aux prises DIGITAL 1 et DIGITAL 2.

Arrière de l'unité centrale

Connexion du cordon d'alimentation

Connectez l'adaptateur secteur fourni à la prise DC IN de l'unité centrale. Puis, connectez le cordon d'alimentation secteur fourni à l'adaptateur secteur et branchez-les sur une prise murale.

• Branchez le cordon d'alimentation du caisson de grave sur une prise murale.

ATTENTION

• Débranchez les cordons d'alimentation si vous avez à nettoyer ou à déplacer les enceintes.

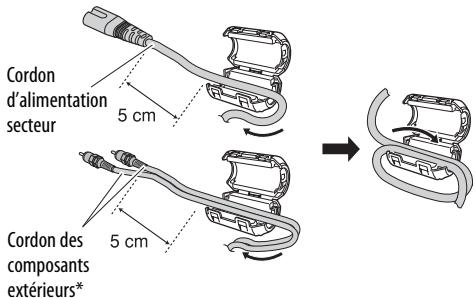

Utilisation du tore de ferrite

Attachez le tore de ferrite fourni au cordon d'alimentation et aux cordons des composants extérieurs de façon à ce qu'il réduise les interférences.

1. Ouvrez la butée du tore de ferrite.

2. Faites passer le câble à travers le tore de ferrite et enroulez-le solidement une fois à l'intérieur du creux du tore de ferrite comme montré sur l'illustration.

• Vous pouvez enrouler ensemble les cordons des 2 composants extérieurs.

3 Refermez le tore de ferrite jusqu'à ce que vous entendiez un déclic.

ATTENTION

• N'endommagez pas le cordon en appliquant une force excessive lors de l'enroulement.

Installation du caisson de grave

Ce système est équipé d'un caisson de grave sans fil. Quand vous l'utilisez pour la première fois, mettez en service le pairage sans fil.

Reportez-vous à la feuille d'informations—"Activation du pairage sans fil".

REMARQUE

Le pairage sans fil n'est pas annulé même si la fiche secteur est débranchée.

Opérations de base

Mise du système sous/hors tension

Appuyez sur φ /1

• Vous pouvez aussi utiliser la touche d'alimentation sur le panneau avant.

REMARQUE

• Une faible quantité d'énergie est consommée même quand l'appareil est hors tension (en mode d'attente). En mode d'attente, le témoin STANDBY s'allume sur le panneau avant. Débranchez le cordon d'alimentation de la prise secteur pour mettre l'appareil complètement hors circuit.
• Vous pouvez aussi mettre le système sous tension en appuyant sur une des touches d'entrée (DIGITAL 1, DIGITAL 2 ou ANALOG).

Sélection de la source d'entrée

Appuyez sur une des touches d'entrée : DIGITAL 1, DIGITAL 2 ou ANALOG.

D1 (DIGITAL 1), D2 (DIGITAL 2) ou AN (ANALOG) apparaît sur l'affichage pendant 2 secondes.

• Vous pouvez aussi utiliser la touche d'entrée sur le panneau avant.

REMARQUE

• Le témoin indicateur de la source d'entrée sélectionnée s'allume.

Touches et témoins sur le panneau avant

1 Touche (alimentation) et témoin STANDBY

Met le système sous/hors tension.

• Le témoin STANDBY s'allume quand le système est mis hors tension.

2 Touche d'entrée et témoins indicateurs de source d'entrée. Choisit une source d'entrée : "DIGITAL 1", "DIGITAL 2" ou "ANALOG".

• Le témoin indicateur pour la source d'entrée sélectionnée s'allume.

3 Touche Surround et témoins indicateurs Surround. Choisit un mode Surround : "SURROUND 1", "SURROUND 2" ou SURROUND OFF.

• Le témoin indicateur pour le mode Surround choisi s'allume. Le témoin DOLBY PROLOGIC II s'allume quand :
• le Surround est mis en service quand une source d'entrée analogique (ANALOG) est sélectionnée.
• le Surround est mis en service et une source d'entrée numérique (DIGITAL) à deux canaux audio est sélectionnée.

Réglage du volume

Appuyez sur VOLUME + / - (0 à 40).

• Vous pouvez aussi utiliser les touches de volume sur le panneau avant.

ATTENTION

• Vérifiez que le niveau sonore est au minimum avant de démarrer une source d'entrée. Si le volume est réglé sur un niveau élevé, la soudaine déflagration d'énergie sonore peut endommager votre ouïe et détruire vos enceintes.

Coupure temporaire du son

Appuyez sur FADE MUTING.

• Pour rétablir le son, appuyez de nouveau sur la touche ou ajustez le volume.

Modification de la luminosité de l'affichage : Appuyez sur DIMMER.

Chaque fois que vous appuyez sur la touche, la luminosité du témoin change comme suit :

normal → assombri → éteint

Pour rendre le son plus clair (uniquement pour le Dolby Digital et le DTS)

Vous pouvez écouter clairement les sons enregistrés avec un bas niveau même à un faible volume — compression de la plage dynamique.

Appuyez sur DRC.

À chaque pression de la touche, le son est amélioré de la façon suivante :

OF (hors service) → MD (moyen) → MX (maximum)

4 Capteur de télécommande

Il reçoit le signal émis par le boîtier de télécommande.

5 Témoins de format de signal numérique

Affiche le format de signal numérique entrant quand "DIGITAL 1" ou "DIGITAL 2" est choisi comme source d'entrée. Chaque témoin s'allume quand :

- DOLBY DIGITAL : un signal Dolby Digital entre. - DTS : un signal DTS entre. - PCM : un signal Linear PCM entre.

6 Affichage

Affiche le niveau de volume.

7 Touches de volume

Ajustent le volume dans une plage de 0 à 40.

Ajustement du niveau de sortie des enceintes

Vous pouvez ajuster le niveau de sortie dans une plage de -6 dB à +6 dB.

Appuyez sur SPK LEVEL +/- pour l'enceinte correspondante.

• CAISSON DE GRAVE : Ajuste le niveau de sortie du caisson de grave.
• CENTRALE : Ajuste le niveau de sortie des enceintes centrales.
• SURROUND : Ajuste le niveau de sortie des enceintes surround avant.

Utilisation du mode Surround

Vous pouvez écouter un son plus réaliste qu'un simple son stéréo en utilisant le Surround.

Les modes Surround disponibles sont les suivants :

• SURROUND 1 : Convient pour la reproduction des sources codées multicanaux. S1 apparaît sur l'affichage quand il est choisi.
• SURROUND 2 : Adapté pour la reproduction de signaux musicaux stéréo. S2 apparaît sur l'affichage quand il est choisi.
• Le témoin indicateur du mode choisi s'allume.

Appuyez sur SURROUND MODE 1 ou SURROUND MODE 2.

• Pour mettre hors service, appuyez sur OFF. OF apparaît sur l'affichage.

Guide de dépannage

Si vous rencontrez des problèmes avec ce système, cherchez d'abord une solution dans cette liste avant d'appeler un réparateur.

ALIMENTATION

L'alimentation n'arrive pas.

→ Le cordon d'alimentation n'est pas inséré correctement. Insérez-le solidement.

TÉLÉCOMMANDE

La télécommande ne fonctionne pas.

→ La pile est usée. Changez la pile. → Le capteur de télécommande est exposé au rayonnement direct du soleil. Protégez le capteur de télécommande du rayonnement direct du soleil. → Il y a un obstacle entre la télécommande et le capteur de télécommande situé sur le panneau avant. → Dirigez la télécommande sur le capteur de télécommande situé sur le panneau avant. → Les signaux ne peuvent pas atteindre le capteur de télécommande. Approchez-vous de l'appareil. → Retirez la feuille isolante.

SON

Le son est parfois interrompu.

La connexion par ondes radio est parfois interrompue. Changez l'emplacement et l'orientation des enceintes. Pas de son des enceintes. → Les connexions sans fil ne sont pas activées correctement. Vérifiez la connexion. → Le son a été coupé temporairement. Appuyez sur FADE MUTING sur la télécommande ou ajustez le volume en appuyant sur VOLUME + / -

Réflexions des ondes radio

Le système est connecté par ondes radio qui sont réfléchies sur les murs, les meubles et les bâtiments. Si le système ne peut pas recevoir les ondes correctement, déplacez le système afin d'obtenir une meilleure réception. La réception des ondes radio peut parfois être interrompue lorsque des personnes se déplacent entre les unités.

Spécifications

Unité centrale (CA-THBA1)

Puissance de sortie

Centre/Surround avant : 120 W (30 W × 4) à 4 Ω (10 % DHT)

Section audio

Section des enceintes

Type : Acoustique à évent accordé de haute fidélité (type blindé magnétiquement)

Haut-parleurs : 4 cônes de 8 cm

Capacité de puissance soutenue : 30 W

Impédance : 4 Ω

Réponse en fréquence : Enceintes centrales : 84 Hz à 22 kHz

Enceintes avant : 84 Hz à 22 kHz

Niveau de pression sonore : Enceintes centrales : 82 dB/W·m

Enceintes avant : 82 dB/W·m

Général

Source d'alimentation (DC IN) : CC 19 V - 3,37 A

Adaptateur secteur (AA-R1902) : Entrée : CA 110-240 V ~ 1,5-0,9 A,

50/60 Hz

Sortie : CC 19 V - 3,37 A

Dimensions (L × A × P) : 900 mm × 125 mm × 85 mm

Masse : 3,5 kg

Caisson de grave actif (SP-THBA1)

Puissance de sortie : 100 W à 3 Ω (10 % DHT)

Type : bass-reflex à 1 voie

Haut-parleurs : 1 cône de 16 cm

Capacité de puissance soutenue : 100 W

Impédance : 3 Ω

Plage de fréquences : 45 Hz à 5 kHz

Niveau de pression sonore : 82 dB/W·m

Alimentation : secteur 230 V ~ 50 Hz

Consommation : 30 W

Dimensions (L × A × P) : 215 mm × 352 mm × 254 mm

Masse : 5 kg

• Correspondant à PCM linéaire, Dolby Digital et DTS (avec une fréquence d'échantillonnage de 32 kHz, 44,1 kHz, 48 kHz)

La conception et les spécifications sont sujettes à changement sans notification.
