SHD654HF1 - Hotte SAUTER - Notice d'utilisation et mode d'emploi gratuit

Marque	Sauter
Modèle	SHD654HF1
Type de produit	Hotte de cuisine
Alimentation	220-240 V, 50 Hz, monophasé, fusible 10 ou 16 A
Puissance d'éclairage	Lampe halogène G4, 20 W, 12 V
Vitesses	3 vitesses (petite, moyenne, grande)
Modes de fonctionnement	Évacuation extérieure (gaine Ø125 mm ou Ø150 mm recommandé) ou recyclage (avec filtre à charbon actif)
Filtres	Filtre métallique cassette (lavable) + filtre à charbon actif (optionnel, changement annuel)
Distance minimale de sécurité	70 cm entre le plan de cuisson et la partie la plus basse de la hotte
Conformité	CEI 60083, DTU 61.1 (France)
Installation	Murale, avec gabarit de montage, cheminée télescopique
Entretien	Nettoyage mensuel du filtre métallique (lave-vaisselle possible) ; changement du filtre charbon tous les ans ; nettoyage de la carrosserie avec nettoyant ménager doux
Réparabilité	Réparations exclusivement par un spécialiste agréé ; pièces détachées d'origine disponibles chez les distributeurs
Plage de température ambiante	Non spécifiée, utilisation domestique
Accessoires fournis	Adaptateur pour gaine Ø125 mm, filtres métalliques, cheminée télescopique, gabarit de montage
Poids	Environ 15 kg (estimation)

FOIRE AUX QUESTIONS - SHD654HF1 SAUTER

Comment installer la hotte Sauter SHD654HF1 ?

L'installation nécessite un gabarit de montage. Tracez un axe vertical sur le mur à 70 cm minimum du plan de cuisson. Accrochez la hotte par ses découpes rectangulaires, réglez la hauteur et le niveau, puis raccordez à l'évacuation extérieure (gaine Ø125 mm) ou installez en mode recyclage avec un filtre à charbon actif. Raccordez l'alimentation 220-240 V via une prise normalisée accessible.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques (cassette) doivent être nettoyés au moins une fois par mois. Utilisez un nettoyant ménager, rincez abondamment et séchez. Ils peuvent également être lavés au lave-vaisselle en position verticale, sans contact avec de la vaisselle sale ou des couverts en argent.

Quand faut-il changer le filtre à charbon actif ?

Le filtre à charbon actif doit être changé au moins tous les ans, ou plus souvent selon l'utilisation. Il retient les odeurs et est nécessaire en mode recyclage. Commandez la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte.

Quelle lampe utiliser pour l'éclairage ?

La hotte utilise une lampe halogène G4 de 20 W et 12 V. Pour la changer, débranchez l'appareil, retirez le hublot, remplacez la lampe, puis remontez le hublot en sens inverse.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 70 cm entre le plan de cuisson et la partie la plus basse de la hotte. Si la notice de votre table de cuisson spécifie une distance plus grande, celle-ci doit être respectée.

Comment passer de l'évacuation extérieure au recyclage ?

Pour utiliser la hotte en recyclage, retirez les clapets anti-retours et installez un filtre à charbon actif. Fixez le déflecteur plastique des fumées au plafond et ajustez la cheminée télescopique avec les ouïes vers le haut. Assurez-vous que la gaine d'évacuation est absente ou obturée.

Puis-je utiliser la hotte sans filtre métallique ?

Non, ne jamais utiliser la hotte sans les filtres métalliques. Ils retiennent les vapeurs grasses et les poussières, et leur absence présente un risque d'incendie. Nettoyez-les régulièrement.

Comment régler les vitesses ?

La hotte dispose de 3 vitesses : petite (touche 1), moyenne (touche 2), grande (touche 3). Pour l'arrêter, relâchez toutes les touches. En cas d'enfoncement simultané de plusieurs touches, la vitesse la plus élevée est activée.

Que faire en cas de panne ou de dysfonctionnement ?

Toute réparation doit être effectuée par un technicien qualifié agréé par la marque. Utilisez exclusivement des pièces d'origine. Pour commander, précisez la référence complète de l'appareil (type et numéro de série) située sur la plaque signalétique à l'intérieur de la hotte.

Où trouver la plaque signalétique de la hotte ?

La plaque signalétique est fixée à l'intérieur de la hotte. Elle indique le type, le numéro de série, la référence du filtre à charbon et les caractéristiques électriques (230 V, 50 Hz). Ces informations sont nécessaires pour commander des pièces détachées.

MODE D'EMPLOI SHD654HF1 SAUTER

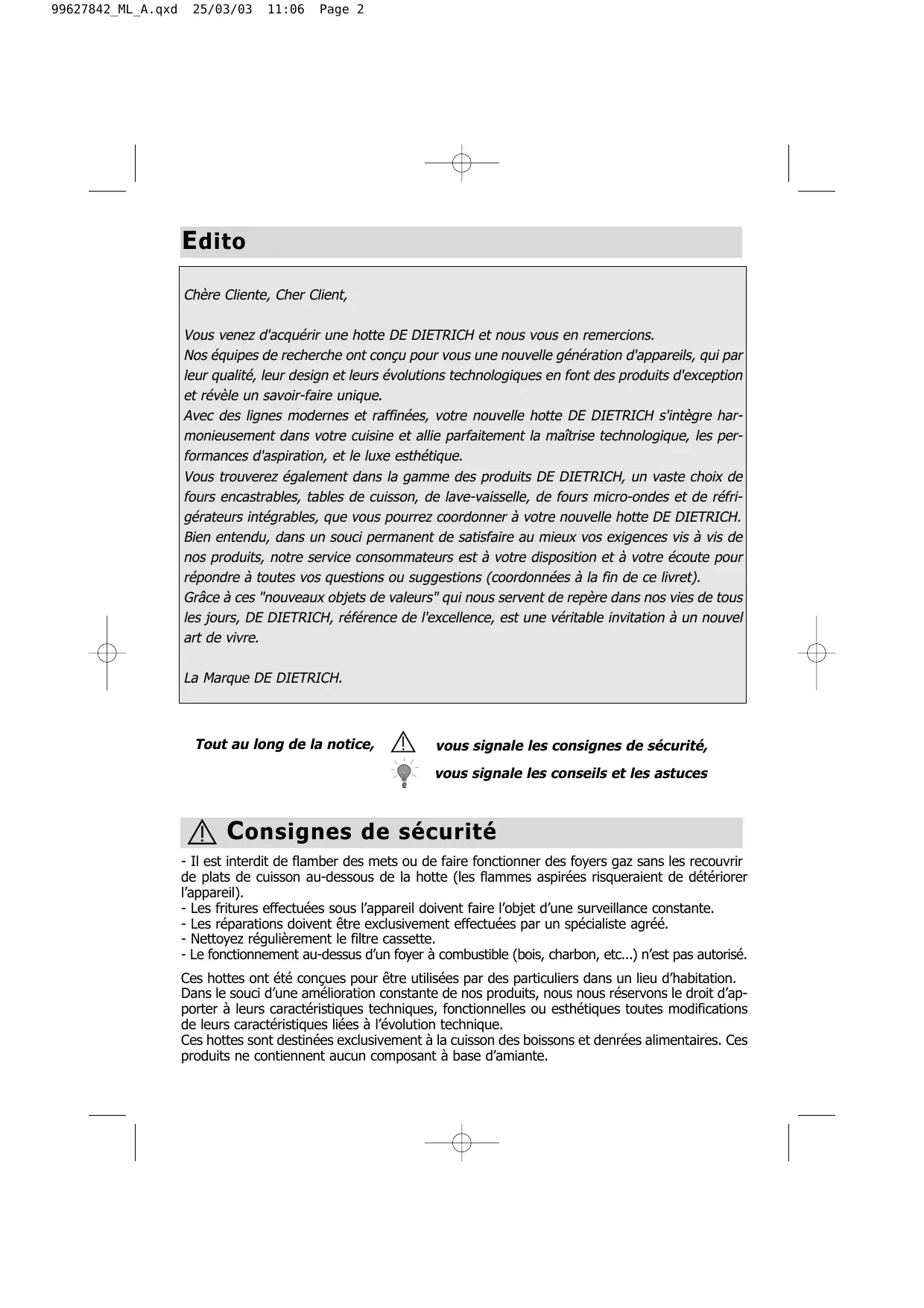

You venez d'acquerir une hotte DE DIETRICH et nous vous en remercions.

Nos équipés de recherche ont conçu pour vous une nouvelle génération d'appareils, qui par leur qualité, leur design et leurs évolutions technologiques en font des produits d'exception et révèle un savoir-faire unique.

Avec des lignes modernes et raffinées, votre nouvelle hotte DE DIETRICH s'intègre harmonieusement dans votre cuisine et allie parfaitement la maîtrise technologique, les performances d'aspiration, et leUXe esthetique.

Vous trouvez également dans la gamme des produits DE DIETRICH, un vaste choix de fours encastrables, tables de cuisson, de lave-vaiselle, de fours micro-ondes et de réfrigerateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte DE DIETRICH. Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Grêce à ces "nouveaux objets de valeurs" qui nous servent de repère dans nos vies de tous les jours, DE DIETRICH, réference de l'excellence, est une veritable invitation à un nouvel art de vivre.

La Marque DE DIETRICH.

Tout au long de la notice,

vous signale les consignes de sécurité,
vous signale les conseils et les astuces

Consignes de sécurité

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flames aspirées risqueraient de déteriorer l'appareil).
• Les fritures effectuees sous l'appareil doivent faire I'objet d'une surveillance constante.
• Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
• Nettoyez régulierement le filtré cassette.
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc...) n'est pas autorisé.

Ces hottes ont ete conques pour etre utilisées par des particuliers dans un lieu dhabitation. Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

Ces hottes sont destinées exclusivement à la cuisson des boissons et denrées alimentaires. Ces produits ne contiennentaucun composant à base d'amiate.

Modèle 3 vitesses

Mise en route

I Petit vitesse

II Moyenne vitesse

III Grande vitesse

Éclairage

Lorsque plusieurs touches de vitesse sont enforcées, la vitesse la plus élevée est privilégiee. L'arrêt de la hotte se fait lorsque toutes les touches ne sont pas enforcées.

Modèle électronique 3 vitesses

Éclairage
Arret
Mise en route

1 Petit vitesse
2 Moyenne vitesse
3 Grande vitesse

Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poèle), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres métalliques.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.

Comment installer votre hotte ?

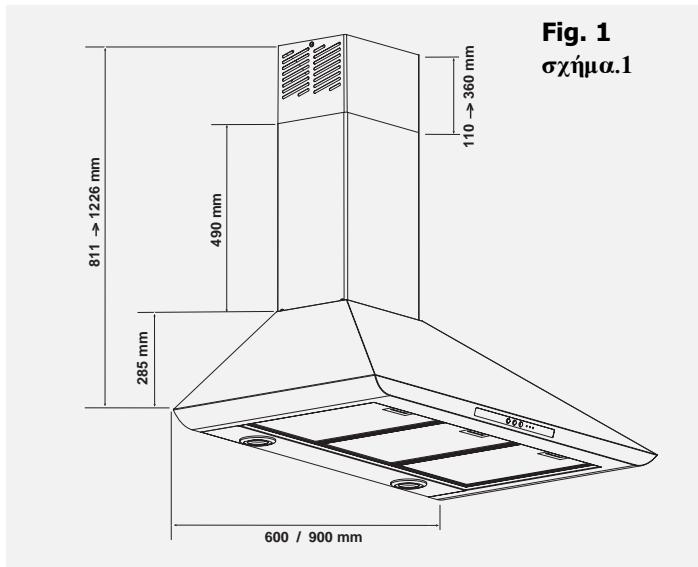

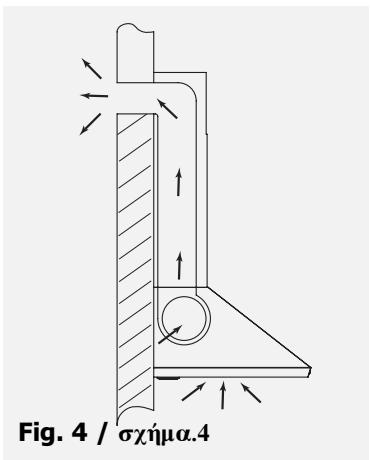

Vous possedez une sortie vers l'extérieur : fig. 4

Votre hotte peut etre raccordee sur celle-ci par I'intermedaire d'une gaine d'évacuation (minimum 125 mm, émaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inférieure à 125 mm de diametre, passez obligatoirement en mode recyclage.

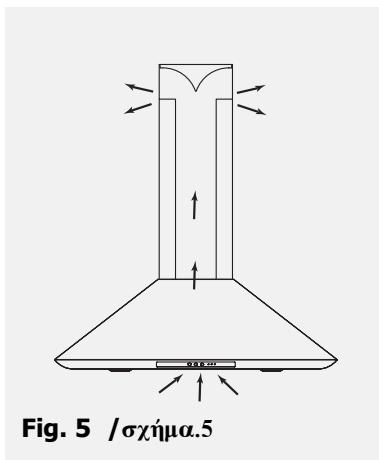

Vos ne possedez pas de sortie vers l'extérieur : fig. 5

Tous nos apparéils ont la possibilité de fonctionner en mode recyclage.

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.

Montage de votre hotte

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70 cm. Si les instructions de la table de cuisson installée sous la hotte spécifié une distance plus grande que 70 cm, celle-ci doit être prise en compte.

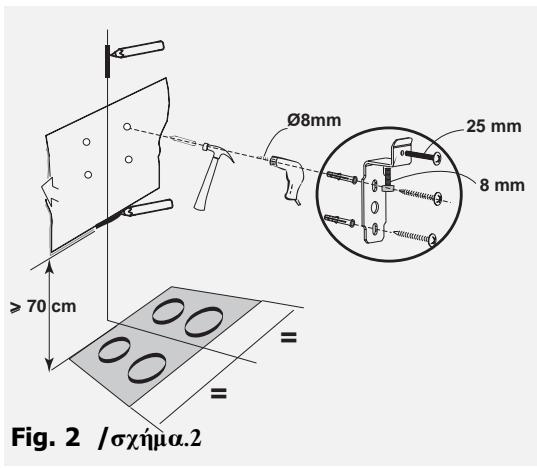

• Placez contre le mur le gabarit de montage : fig. 2
• Tracez un trait vertical sur le mur afin de positionner parfaitement l'axe de votre hotte avec votre apparéil de cuisson.
• Tracez un repère sur le trait vertical à 70 cm minimum de votre plan de cuisson.

Remarque : dans le cas d'un mur creux, utilisez des vis et des chevilles adaptees.

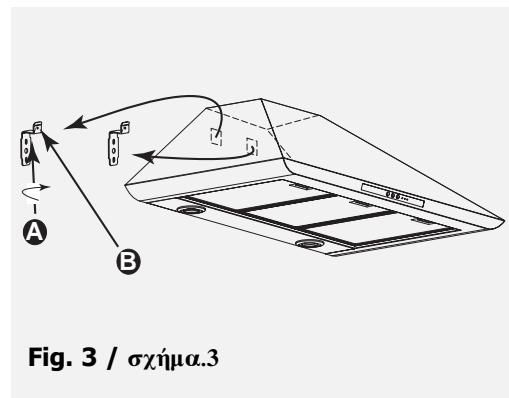

• Demontez les filtres cassette (fig. 3).
• Accrochez la hotte par ses découpes rectangulaires. La taille de ces découpes vous permet un réglage vers la gauche ou vers la droite (fig. 3).

Régler la hauteur et le niveau en manoeuvrant les vis de réglage «A» des supports puis bloquer la hotte contre le mur en serrant les vis «B» (Fig. 3).

Raccordement de votre hotte

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm^2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, ou d'un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte. Le fusible de votre installation doit être de 10 ou 16 A. Si le cable d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger.

Montage de la cheminée

Fonctionnement en évacuation extérieure: fig. 4 et 8

• Enlevez les 2 clips de fixation prévus pour le transport des cheminées.
• Enlevez les 2 vis de fixation du déflecteur plastique (en mode recyclage uniquement).

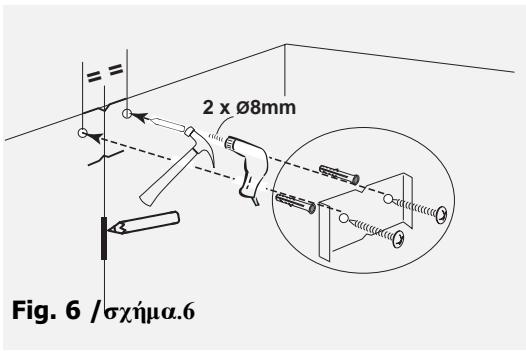

• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig. 6).

Prendre soit d'aligner les 2 encoches triangulaires du support métallique avec le trait vertical sur le mur.
- Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur fourni (fig. 8).

Si votre gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.

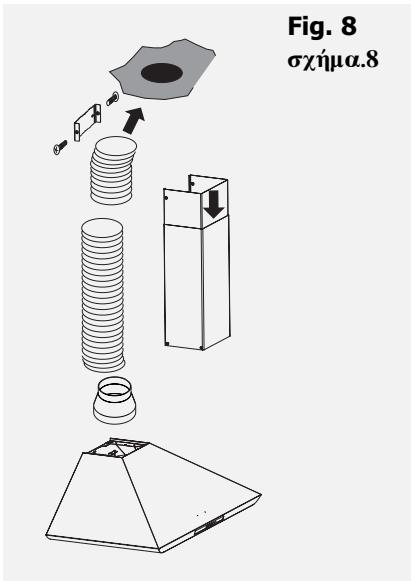

• Préparez votre cheminée téléscopique enPNANT soin de dissimuler les ouies (fig. 8).
  Embofter les cheminées l'une dans l'autre au maximum.
• Fixez la partie supérieure sur le support métallique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisan- te pour éviter demettre la piece en dépression.

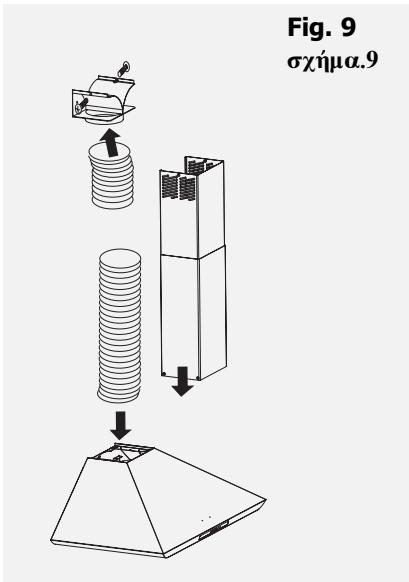

Fonctionnement en recyclage: fig. 5 et 9

• Il est possible de-retirer les clapets anti-retours.
• Fixez contre le mur, en appui sur le plafond, le deflecteur plastique des fumées.

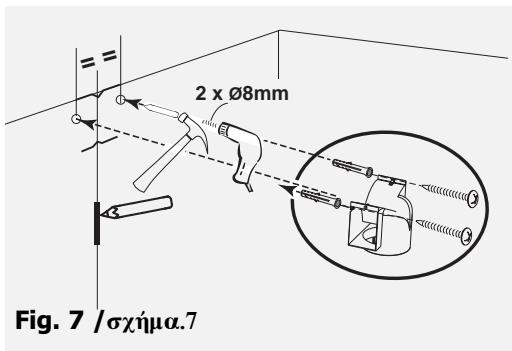

Prendre soit de centerer le déflecteur par rapport au trait vertical trace sur le mur (fig. 7).

• Préparez votre cheminée en prénant soin de placer les ouïes vers le haut de manière qu'elles soient visibles (fig. 9).
• Fixez la partie supérieure sur le déflecteur plastique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie inférieure et l'emboiter dans le sommet de la hotte.

Comment changer la lampe ?

Avant toute intervention, la hotter doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur,

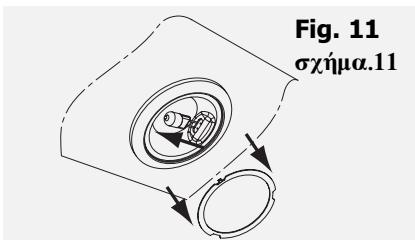

1. Retirez le hublot (fig. 11).
2. Changez la lampe halogène G4-20W-12V.
3. Replacez l'ensemble en effectuant les operations en sens inverse.

FR

Comment nettoyer votre hotte ?

La hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur, avant que les filtres métalliques soient enlevés. Àprous le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.

	FILTRE CASSETTE	FILTRE CHARBON ACTIF
	Avant la première utilisation du filtre cassette, retirez le film de protection.	Pour les hottes installées en recyclage
ENTRETIEN	IMPERATIF TOUS LES MOIS Pour éviter tout risque d'incendie.	IMPERATIF TOUS LES ANS risque d'incendie.
POURQUOI?	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte.	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation.
COMMENT?	Avec un nettoyant menager du commerce, puis rince abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent).	Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

N'utilisiez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.

Pour nettoyer la carroserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

Démontage du filtré cassette (fig. 10)

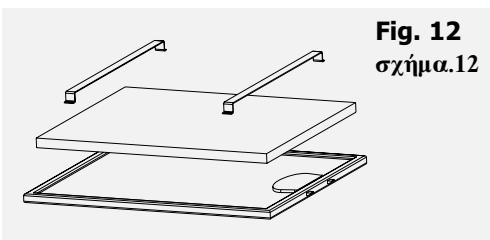

Montage du filtré charbon (fig. 12)

1. Retirez les cassettes.
2. Placez le filtrtre charbon neuf sur la cassette coté interieur de la hotte.
3. Placez les 2 tringles de maintien.
4. Faîtes cette opération sur toutes les cassettes.

Quicontacter?

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n'entraine pas un non fonctionnement ou une inaptitude à l'usage ne sont pas pris en compte par le fabriquant. Tout dépannage doit être effectué par un technicien qualifié.

Seuls les distributeurs de notre marque :

• Connaissent parfaitement votre apparéil et son fonctionnement,
• Appliquent intégralement nos méthodes de réglage, d'entretien et de réparation,
• Utilisent exclusivement les pieces d'origine.

En cas de réclamation ou pour commander des pieces de rechange à votre distributeur, précise-lui la reférence complète de votre(AP)areil (type de l'appareil et numero de série)

Ces renseignements figurent sur la plaque signalétique fixe à l'intérieur de l'appareil.

Les descriptions et les caractéristiques apportées dans ce livre sont données seulement à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans prévis, toutes modifications ou améliorations nécessaires.
