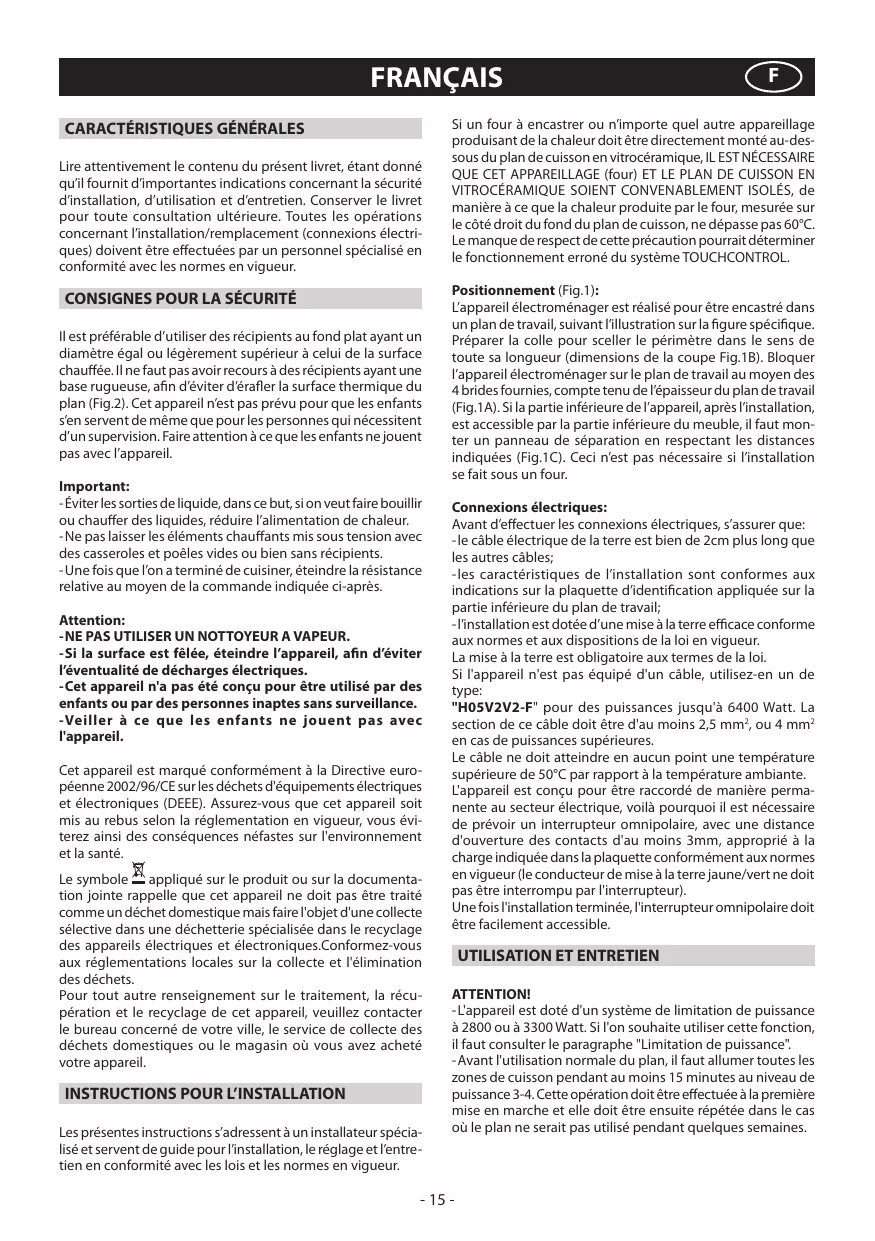

MODE D'EMPLOI ATH63T AIRLUX
instructions pour l'usage
et la maintenance
Lire attentivement le contenu duprésent livre, étant donné qu'il fournit d'importantes indications concernant la sécurité d'installation, d'utilisation et d'entretien. Conserver le livre pour toute consultation ultérieure. Toutes les opérations concernant l'installation/remplacement (connexions électriques) doivent être effectuées par un personnel spécialisé en conformité avec les normes en vigueur.
CONSIGNES POUR LA SECURITE
Il est préférible d'utiliser des récients au fond plat ayant un diamètre égal ou légarement supérieur à celui de la surface chauffée. Il ne faut pas avoir recours à des récients ayant une base ruguease, afin d'éviter d'érafler la surface thermique du plan (Fig.2). Cet apparéil n'est pas prévu pour que les enfants s'en servent de même que pour les personnes qui nécessitent d'un supervision. Faire attention à ce que les enfants ne jouent pas avec l' apparéil.
Important:
- Éviter les sorties de liquide, dans ce but, si on peut faire bouillir ou chauffer des liquides, réduire l'alimentation de chaleur.
-Ne pas laisser les éléments chauffants mis sous tension avec des casseroles et poèles vides ou bien sans réçipients.
-Une fois que I'on a terminé de cuisiner, eteindre la résistance relative au moyen de la commande indiquée ci-après.
Attention:
-NE PAS UTILISER UN NOTTOYEUR A VAPEUR.
-Si la surface est fêlée, éteindre l'appareil, afin d'éviter l'eventualité de décharges electriques.
-Cet apparueil n'a pas ete concu pour etre utilise par des enfants ou par des personnes inaptes sans surveillance.
- Veiller à ce que les enfants ne jouent pas avec l'appareil.
Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet apparéil soit mis au rebus selon la réglementation en vigueur, vous évitez ainsi des conséquences néfastes sur l'environnement et la santé.
Le symbole applique sur le produit ou sur la documentation jointe rappelle que cet apparéil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des apparéils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets.
Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous ave achété votre apparéil.
INSTRUCTIONS POUR L'INSTALLATION
Les générées instructions s'adressent à un installerateur spécialisé et servent de guide pour l'installation, le réglage et l'entretien en conformité avec les lois et les normes en vigueur.
Si un four à encastrer ou n'importe quel autre apparèillage produitant de la chaleur doit être directement monté au-cessous du plan de cisson en vitrocéramique, l EST NÉCESSAIRE QUE CET APPAREILLAGE (four) ET LE PLAN DE CUISSON EN VITROCÉRAMIQUE SOIENT CONVENABLEMENT ISOLES, de manière à ce que la chaleur produit par le four, mesure sur le côté droit du fond du plan de cisson, ne dépasse pas 60^ . Le manque de respect de cette précaution pourrait déterminer le fonctionnement errone du système TOUCHCONTROL.
Positionnement (Fig.1):
L'appareil electroménager est réalisé pour être encastré dans un plan de travail, suivant l'illustration sur la figure spécifique. Préparer la colle pour sceller le périmètre dans les sens de toute sa longueur (dimensions de la coupe Fig.1B). Bloquer l'appareil electroménager sur le plan de travail au moyen des 4 brides fournies, compte tenu de l'épaisseur du plan de travail (Fig.1A). Si la partie inférieure de l'appareil, après l'installation, est accessible par la partie inférieure du meuble, il faut monter un panneau de séparation en respectant les distances indiquées (Fig.1C). Ceci n'est pas nécessaire si l'installation se fait sous un four.
Connexions electriques:
Avant d'effectuer les connexions électriques, s'assurer que:
-le cable electrique de la terre est bien de 2cm plus long que les autres cables;
-les caractéristiques de l'installation sont conformes aux indications sur la plaquette d'identification appliquée sur la partie inférieure du plan de travail;
-l'installation est dotée d'une mise à la terre efficace conforme aux normes et aux dispositions de la loi en vigueur.
La mise à la terre est obligatoire aux termes de la loi.
Si l'appareil n'est pas équipé d'un cable, utilisez-en un de type:
"H0SV2V2-F" pour des puissances jusqu'à 6400 Watt. La section de ce cable doit être d'au moins 2,5 mm², ou 4 mm² en cas de puissances supérieures.
Le cable ne doit atteindre enaucun point une temperature supérieure de 50^ par rapport a la temperature ambiente. L'appareil est concu pouretre raccordé de maniere permanente au secteur électrique, voilapourquoit il est nécessaire de prévoir un interrupteur omnipolaire, avec une distance d'ouverture des contacts d'au moins 3mm, approprié à la charge indiquée dans la plaquette conformément aux normes en vigueur (le conducteur de mise à la terre jaune/vert ne doit pas etre interrompu par l'interrupteur).
Une fois l'installation terminée, l'interrupteur omnipolaire doit être facilement accessible.
UTILISATION ET ENTRETIEN
ATTENTION!
-Lappareil est doté d'un système de limitation de puissance à 2800 ou à 3300 Watt. Si I'on souhaite utiliser cette fonction, il faut consulter le paragraph "Limitation de puissance".
-Avant l'utilisation normale du plan, il faut allumer toutes les zones de cuisson pendant au moins 15 minutes au niveau de puissance 3-4. Cette operation doit être effectuea la première mise en marche et elle doit etre ensuite repeteedase le cas ou le plan ne serait pas utilisependantquelles semaines.
Utilisation (Fig.4):
A = Touche ON/OFF
B = Touche Clé
B1 = Indicateur ON/OFF touche clé
C = Touche"-"
D = Touche "+"
E = Touche de sélection zone cisson
E1-E3 = Prédisposition pour la double ou la triple zone de cuisson
F = Touche de sélection de la double ou de la triple zone de cuisson
F1-F3 = Indicateur de la double ou de la triple zone de cuisson activé
G = Afficheur zone de cuisson
H = Symbole du résidu de chaleur "H"
T = Touche Timer
N = Afficheur Timer
O = Indicateur des zones de cuisson avec la fonction timer activée.
Allumage du plan de cuisson:
-Avant d'allumer l'appareil, vérifier que la led "B1" soit éteinte, dans le cas contraire la déconnecter en actionnant la touche clé "B" pendant 2 secondes environ.
- Àprous avoir effectué cette opération, sélectionner la touche "A".
-Tous les affiches "G" afficherons un zéro pendant 10 secondes environ. Si aucune opération n'est effectué pendant ce laps de temps, le plan s'éteint.
Allumage des zones de cuisson:
- Il est possible d'allumer une zone de cissson en selectionnant une des touches "E". L'afficheur visualisera un zéro lumineux clignotant.
-Pour regler le niveau de puissance souhaite, selectionner les touches "+" ou "-" En selectionnant la touche "+" l'affcheur visualisera le niveau de puissance 1. En selectionnant la touche "-" I'afficheur visualisera le niveau de puissance 9. - Àprous avoir effectué cette opération, on peut régler le niveau de puissance souhaïte à l'aide des touches "+" ou "-".
Arrêt des zones de cuisson:
- Sélectionner la zone de cuisson avec la touche "E" et l'affcheur commencerà à clignoter.
-A l'aide de la touche"-" configurer le niveau de puissance à zéro.
Ou bien - Sélectionner la zone de cuisson avec la touche "E" et l'affcheur commencerà à clignoter.
- Sélectionner simultanément les touches "+" et "-".
On peut également êtreindre simultanément toutes les zones de cuisson en appuyant sur la touche ON/OFF.
Fonction double zone:
-La fonction double zone peut etre activee, en fonction du modele que l'on possede, uniquement sur les zones de cuisson "E1-E3"
- Sélectionner et configurer le niveau de puissance comme décrit dans le paragraphe "Allumage des zones de cuisson".
- Sélectionner la touche "F".
-Après avoir allumé la double zone, une led allumée en mode fixe"F1-F3"apparaitra a coté de l'affiche de la zone preced demment sélectionné.
Pour désactiver la fonction, effectuer les opérations suivantes:
- Sélectionner la zone interessée avec la touche "E1-E3".
- Sélectionner la touche "F" et la fonction sera désactivée. La
led "F1-F3" s'eteindra simultanement.
Fonction zone triple:
-La fonction zone triple peut etre activee, en fonction du modele que I'on possede, uniquely sur les zones de cuisson "E3".
-Sélectionner et configurer le niveau de puissance comme décrit dans le paragraphe "Allumage des zones de cuisson".
- Sélectionner la touche "F".
- Àprouv avoir allumé la double zone, une led allumée en mode fixe "F1-F3" apparaitra à côté de l'afficheur de la zone précédemment sélectionné.
-Sélectionner à nouveau la touche "F" pour activer la triple zone.
-La led "F3"s allume en mode fixe.
Pour désactiver la fonction, effectuer les opérations suivantes:
- Sélectionner la zone interessée avec la touche "E3".
- Sélectionner la touche "F" et la fonction sera désactivée. La led placé à côté de l'afficheur commencerà à clignoter simultanement.
-Apres avoir effectué cette opération, la double zone de ci-dessus commencerà à fonctionner.
Fonction résidu de chaleur:
-Lorsque you mettez une plaque "E" sur la position OFF et que la température des surfaces en verre est supérieure à 50^ environ, une signalisation lumineuse "G" sera affichée sur l'affcheur de la zone de cissoin interessed.
1) Si d'autres zones sont encore en fonction, l'afficheur signa- lera, de façon alternée, un "0" et un "H";
2) Lorsque l'on met l'appareil sur la position OFF, l'afficheur affichera, en mode fixe, la lecture "H".
Fonction clé (Fig.4B):
Afin d'éviter l'utilisation de la surface du plan, de la part des enfants ou de personnes devant être surveillés, on peut bloquer toutes les fonctions en sélectionnant la touche clé "B".
Pour l'activer ou la désactiver, sélectionner la touche "B"pendant environ deux secondes. La fonction est activée quand I'indicateur "B1" est allumé.
Si l'appareil est allumé et que la fonction clé est activée, la touche ON/OFF fonctionné tout de même.
La table est équipée d'un système de sécurité qui place tous les foyer en position OFF et active le verrouillage de sécurité (safety lock) en cas de présence de liquides ou d'objets sur la zone des commandes.
La table s'eteindra automatiquement.
La fonction Heat up permet d'obtenir la zone de cuisson à la température maximum pendant un délambda prédéfini, après quoi la température descendra à la valeur inférieure selectionné.
Activation de la fonction HEAT UP:
-Sélectionner la zone de cuisson intéressée avec la touche "E".
- Configurer le niveau de puissance à 9.
- Sélectionner à nouveau la touche "+"".
-Le point decimal""apparaitra sur l'afficheur, a coté du niveau de puissance, pendant environ 5 secondes. Entre-temps, selectionner le niveau de puissance, compris entre 1 et 8, que I'on soushaite atteindre rapidement.
-Si l'on selectionne le niveau de puissance à 9, la fonction est annulée.
-Lorsque la fonction "Heat up" est activée, on peut augmenter le niveau de température precedemment sélectionné.
-A la fin de la fonction, le plan émettra un signal sonore "BIP". L'appareil, après le signal sonore, continuera à fonctionner avec le niveau de puissance precedement configuré.
Déactualisation de la fonction HEAT UP:
- Sélectionner la zone de cuisson intéressée avec la touche "E".
- Configurer le niveau de puissance à 9.
-Lorsque le point decimal "·" s'eteindra sur l'afficheur, la fonction sera désactivée.
TIMER (Fig.4T):
Cette fonction permet d'établier la durée de temps (de 1 à 99 minutes) pour l'arrêt automatique de la zone de cuisson scéléationné.
Note: Le Timer peut être activé simultanément sur toutes les zones de cuisson.
-
Sélectionner la zone de cuisson "E".
-
Configurer le niveau de puissance de 1 à 9 en appuyant sur les touches "+" et "-"
-
Sélectionner la touche timer "T".
-La led de signalisation des zones "O" commencera a clignoter.
- Configurer, à l'aide des touches "+" et "-" le temps souhaité.
-Apres quelques secondes, le temps configuré apparaitra en mode fixe sur l'affeur "N" et le temps restant sera affiché.
-A la fin du délai précédemment configuré, l'afficheur du timer "N" et I'indicateur des zones "O" commenceront à clignoter après le signal sonore. Ceci indiquera la fin du délai configurer et I'arrêt de la zone de cuisson.
-Si le timer est activé simultanément sur plusieurs zones, l'écran affichera le déliai résiduel inférieur avec le clignotement de la led relative à la zone de cuisson.
-Pour désactiver le signal sonore, il suffit d'appuyer sur la touche timer "T", dans le cas contraire il sera automatiquement désactivé après 1 minute.
-Pour désactiver le signal sonore clignotant, sélectionner la touche timer "T".
Pour désactiver la fonction timer avant le laps de temps configuré, effectuer la méthode suivante:
-
Sélectionner la zone de cuisson "E".
-
Sélectionner la touche timer "T".
-
Configurer le délambda "0" avec la touche "-".
-Lorsque l'écran "G" et l'indicateur de zone "O" s'arrêtent de clignoter, la fonction n'est plus activée.
Note: Pour visualiser le temps de cisuison restant, appuyer sur la touche de selection de la zone de cisuison "E" interessée.
Limitation de puissance:
Le plan est doté d'un système de limitation de puissance à 2800 ou à 3300 Watt.
On peut configurer l'appareil de la façon suivante:
-Débrancher et brancher l'appareil du réseau d'alimentation domestique.
-Selectionner la touche "B" dans les 30 secondes qui seront le branchement au réseau d'alimentation domestique.
- Sélectionner simultanément les touches "E1", "+" et "-"
-L'afficheur visualise les valeurs 99.
- Utiliser les touches "+" ou "-" pour sélectionner la puissance souhaïée (28 pour 2800 W, 33 pour 3300 W ou 99 si l'on souhaïte programme de limitation).
- Sélectionner simultanément les touches "E1", "+" et "-", lorsque la puissance souhaitee a ete configurée.
-Le plan est configuré à la puissance souhaitée.
-Pour changer à nouveau la puissance, repeter toute la procEDURE.
ATTENTION!
Pour éviter des dommages aux circuits électroniques, la plaque est équipée d'un système de sécurité contre la surchauffe. En cas d'utilisation de cuisson prolongée avec des niveaux de puissance élevés, le plan pourrait simultanément s'eteindre. Les afficheurs visuelsent les lettres "Fc" jusqu'à ce que les températures optimes soient atteintes.
Entretien (Fig.3):
Éliminer tous résidus de nourriture éventuels ainsi que les gouttes de graisse de la surface de cuisson à l'aide du racloir spécial fourni sur demande.
Nettoyer le moyen possible l'emplacement chauffé en ayant recours à du SIDOL, STAHLFIX ou à d'autres produits similaires et à un chiffon-papier, ensuite rincer à l'eau et sécher avec un chiffon bien propre.
Au moyen du racloir spécial (en option) éliminer immédiatement de l'emplacement chauffé de cuisson les fragments de feuilles d'aluminium et la matière plastique qui ont fondu par mégarde ou les résidus de sucre ou d'aliments ayant un contentu de sucre élevé. De cette façon, tout dommage possible à la surface du plan est évité.
En aucun cas il faut se servir dépônges abrasives ou de détergents chimiques irritants tels que spray pour le four ou dégraisseurs.
