CDR-25 - Enregistreur audio HARMAN KARDON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Enregistreur de CD
Format de disque	CD-R, CD-RW
Fonctions d'enregistrement	Enregistrement audio numérique
Commandes principales	Stop, Play, Pause, Record
Affichage	Écran LCD
Entrées audio	Non précisé
Sorties audio	Non précisé
Contrôle du volume	Réglage du volume casque
Fonctions supplémentaires	Réglage du niveau de casque
Alimentation	Non précisé
Marque	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Connectivité	Non précisé
Compatibilité	CD audio standard

FOIRE AUX QUESTIONS - CDR-25 HARMAN KARDON

Comment puis-je résoudre les problèmes de lecture des CD sur le HARMAN KARDON CDR-25 ?

Assurez-vous que le CD est propre et sans rayures. Essayez de lire un autre CD. Si le problème persiste, nettoyez la lentille du lecteur avec un disque de nettoyage approprié.

Le HARMAN KARDON CDR-25 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Testez avec une autre prise ou câble d'alimentation si nécessaire.

Comment effectuer une réinitialisation du HARMAN KARDON CDR-25 ?

Débranchez l'appareil de la prise électrique pendant environ 10 secondes, puis rebranchez-le. Cela effectue une réinitialisation de base.

Pourquoi le son est-il faible ou de mauvaise qualité sur le HARMAN KARDON CDR-25 ?

Vérifiez les connexions des câbles audio et assurez-vous qu'ils sont bien branchés. Ajustez le volume et vérifiez les réglages d'égalisation.

Comment connecter le HARMAN KARDON CDR-25 à un autre appareil ?

Utilisez des câbles audio RCA pour connecter le HARMAN KARDON CDR-25 à un amplificateur ou à un autre appareil audio. Assurez-vous de brancher les câbles dans les bonnes entrées/sorties.

Le HARMAN KARDON CDR-25 affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Généralement, un message d'erreur peut indiquer un problème de disque ou de lecteur.

Comment mettre à jour le firmware du HARMAN KARDON CDR-25 ?

Visitez le site officiel de HARMAN KARDON pour télécharger le dernier firmware pour votre appareil. Suivez les instructions fournies pour effectuer la mise à jour.

Que faire si le HARMAN KARDON CDR-25 ne reconnaît pas les disques ?

Vérifiez que le disque est compatible avec le lecteur. Essayez un autre disque et nettoyez la lentille si nécessaire.

Comment régler la minuterie sur le HARMAN KARDON CDR-25 ?

Référez-vous au manuel d'utilisation pour les instructions spécifiques sur la programmation de la minuterie. Cela inclut généralement l'accès au menu et le réglage des heures.

MODE D'EMPLOI CDR-25 HARMAN KARDON

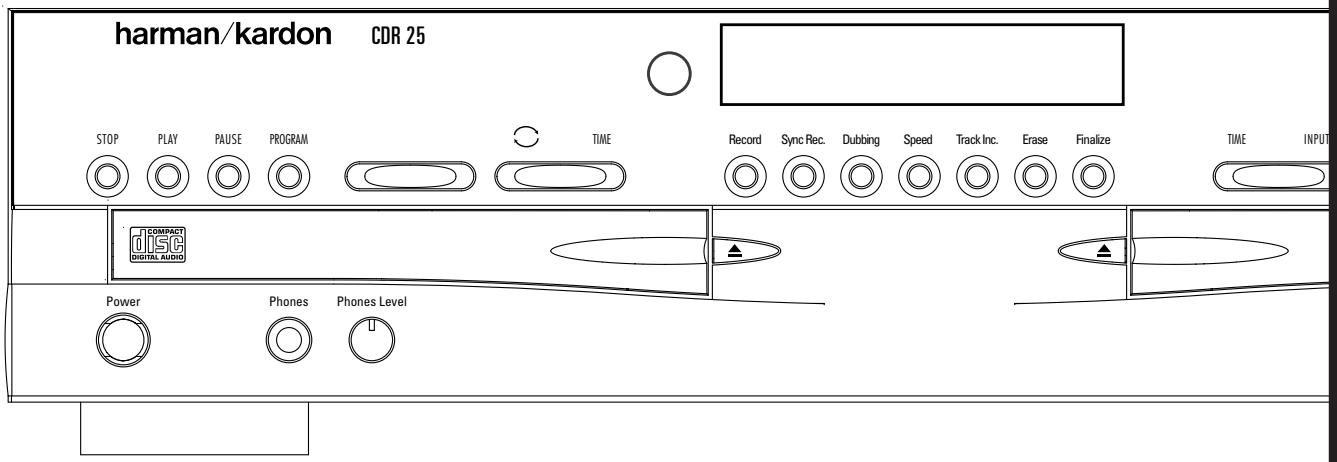

Enregistreur de CD CDR 25

MANUEL DE L'UTILISATEUR

harman/kardon

Power for the Digital Revolution™

3 Généralités 3 Informations importantes concernant l'enregistrement sur CD 4 Sécurité 5 Commandes du panneau avant 7 Afficheur d'informations du panneau avant 9 Branchements du panneau arrière 10 Fonctions de la télécommande 12 Installation et connexions 14 Principes fondamentaux de l'enregistrement sur CD 14 Types de disques 14 Nomenclature CDR et Messages Affichés 15 Principes fondamentaux de la lecture 15 Chargement et déchargement des disques 15 Utilisation de la télécommande 16 Lecture normale 16 Recherche 16 Saut de plage 17 Lecture continue 17 Affichage de durée 17 Écoute au casque 18 Lecture programme 18 Programmation des listes de lecture 18 Lecture répétée 20 Enregistrement sur CD 20 Copie de disques 21 Enregistrement synchronisé sur CD 21 Enregistrement à partir d'une source externe 22 Finalisation des disques CD-R et CD-RW 22 Définalisation et effacement des disques CD-RW 23 Guide de dépannage et messages d'erreur 24 Spécifications techniques

Déclaration de conformité

Nous, Harman Consumer International

2, route de Tours

72500 Château-du-Loir,

FRANCE

déclarons, sous notre propre responsabilité, que le produit décrit dans le mode d'emploi est conforme aux normes suivantes :

EN 60065:1993

EN 55013/A12/8.1994

EN 55022/5.1995

EN 55020/12.1994

EN 61000-3-2/4.1995

EN 61000-3-3/1.1995

Carsten Olesen

Harman Kardon Europe

07/02

Conventions typographiques

Pour vous faciliter l'utilisation de ce manuel, certaines conventions ont été utilisées pour la télécommande, les commandes de la façade et les connexions du panneau arrière.

EXAMPLE : les caractères gras signalent une télécommande ou une touche en façade ou une prise jack du panneau arrière spécifique.

EXAMPLE: les caractères "gras" signalent un message affiché en façade.

1 - un chiffre dans un carré signale une commande spécifique en façade. 1 - un chiffre dans un ovale signale un bouton ou un voyant sur la télécommande. 1 - un chiffre dans un cercle signale une connexion sur le panneau arrière. A - une dette dans un carré signale un voyant sur l'affichage en façade

Merci d'avoir choisi Harman Kardon. Le lecteur-enregistreur de CD double platine CDR 25 est un produit unique, conçu non seulement pour la lecture de votre collection existante de disques compacts, mais également pour l'enregistrement de programmes analogiques ou numériques sur disques compacts. Vous pouvez introduire des signaux (pour l'enregistrement) dans le CDR 25 à partir de sources externes telles qu'un récepteur A/V, un tuner, une platine cassette ou un lecteur de CD, ou vous pouvez tout simplement poser un CD sur une platine et en réaliser une copie en utilisant un CD enregistrable sur l'autre platine.

Conçu et mis au point par Harman Kardon, le CDR 25 est le premier enregistreur de CD audio du monde avec une capacité de vitesse 4x. Cela signifie que la réalisation d'une copie d'un disque de 60 minutes ne prend que 15 minutes.

Le CDR 25 offre la vitesse et la qualité d'enregistrement les plus élevées disponibles et est par ailleurs un lecteur de CD audiophile. De conception audiophile et intégrant un convertisseur numérique-analogique de très haute qualité (DAC), le CDR 25 offre des performances qui lui permettent de rivaliser avec les lecteurs les plus sophistiqués. Dans le cas où vous souhaiteriez ne pas utiliser ce convertisseur DAC, et utiliser un décodeur externe, une sortie numérique coaxiale est disponible. Pour rendre plus agréable la lecture de CD, le CDR 25 est également doté d'une vaste gamme de fonctions de programmation et de répétition.

Les enregistreurs de CD étant une technologie relativement nouvelle, il se peut que cet appareil soit votre premier produit CD-R. Bien que les enregistreurs de CD ressemblent à de nombreux égards à des lecteurs de CD, il y a d'importantes différences entre un CD standard et un CD-R. Par ailleurs, la réalisation d'un enregistrement sur CD-R est un processus différent de celui auquel vous êtes peut-être habitué pour la réalisation d'enregistrements sur bande ou cassette audio. C'est pourquoi nous vous conseillons d'attentivement ce manuel afin de bien vous familiariser avec le processus d'enregistrement sur CD. Ce petit investissement en temps portera ses fruits en termes de. Plaisir qui résulte d'une utilisation correcte du CDR 25.

Si vous avez des questions concernant cet appareil, son installation ou son fonctionnement auxquelles une réponse n'est pas donnée dans ce manuel, veuillez contacter votre revendeur qui est votre source effective d'information au niveau local. Vous pouvez également vous mettre en rapport avec Harman Kardon via e-mail par l'intermédiaire de notre site Web au : www.harmankardon.com.

Caractéristiques spéciales

Lecteur de CD double platine et enregistreur de CD-R/CD-RW Vitesse de copie 4x pour disques CD-R et pour disques CD-RW effacables - Convertisseurs numérique/analogique de qualité audiophile pour la fidélité de la restitution sonore - Fonction de lecture continue - Nombres fonctions de programmation de la lecture - Entrées et sorties numériques coaxiale et fibre optique - Entrées numériques coaxiale et fibre optique en façade pour utilisation avec appareils portables - Convertisseur de fréquence d'échantillonnage permettant l'utilisation de lecteurs DAT comme source numérique - Télécommande ergonomique

Informations importantes concernant l'enregistrement sur CD

Pour pouvoir retirer un prisme maximum de votre nouvel enregistrateur de CD-R, nous vous demandons d'accorder une attention particulière aux sections suivantes du manuel qui fournissent des informations sur les caractéristiques et les capacités spéciales des enregistreurs de CD.

Le CDR 25 lit tous les disques CD audio, CD-R et CD-RW standards, mais pour l'enregistrement, il utilise des disques spéciaux CD-R et CD-RW conçus uniquement pour une utilisation audio. Les disques CD-R destinés aux ordinateurs ne fonctionneront pas sur le CDR 25. Reportez-vous à la page 14 pour plus de renseignements sur les types de disques utilisés sur le CDR 25. La dernière étape de l'enregistrement d'un CD-R ou d'un CD-RW est le processus de finalisation. Si cette opération n'est pas effectuée correctement, le disque ne fonctionnera pas sur d'autres lecteurs. Reportez-vous à la page 22 pour des renseignements sur la finalisation des disques. - Une fois finalisés, les disques CD-R sont lisibles sur n'importe quel lecteur de CD, mais les disques CD-RW ne peuvent être lus que par le CDR 25 et certains autres appareils. Vérifiez les spécifications de votre lecteur de CD si vous vous posez des questions sur la compatibilité avec les disques CD-RW. Tout comme pour tous les lecteurs de CD, exception faite de ceux qui sont conçus spécifiquement pour un usage portatif, vous ne devriez jamais déplacer un lecteur de CD s'il y a un disque sur l'une des platines. Ne déplacez JAMAIS le CDR 25 tant que les disques n'ont pas été retirés des deux platines.

RISQUE de CHOC électrique NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION. N'OUVREZ PAS LE PANNEAU ARRÊRÈ DE L'APPEARIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÉTRE ENTRETENU PAR L'UTILISATEUR. REPORTEZ-VOUS AUPRÉ D'un SERVICE DE MAINTENANCE QUALIFIÉ.

L'éclair flêché au centre d'un triangle équilatéral prévient l'utilisateur de la présence de courants élevés dans l'appareil pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral prévient l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'appareil.

ATTENTION : POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

Vérifiez la tension du secteur avant utilisation

Votre CDR 25 a été conçu pour être branché sur une prise secteur alimentée en 220 V. Tout branchement sur une autre tension du secteur peut provoquer un danger pour la sécurité et un risque d'incendie et peut également endommager l'appareil.

Si vous vous posez des questions sur la tension nécessaire pour votre appareil ou sur l'alimentation du local d'utilisation, adressez-vous à votre revendeur avant de brancher le cordon de l'appareil sur une prise murale.

N'utilisez pas de cordons prolongateurs

Nous recommandons de ne pas utiliser de cordon prolongateur avec cet appareil. Tout comme pour les autres appareils électriques, ne faites pas passer le cordon d'alimentation sous un tapis ou sous un objet lourd. Un câble électrique endommagé doit être immédiatement remplacé, par un centre d'entretien agréé, par un câble conforme aux normes de fabrication en usine.

Manipulez le cordon d'alimentation avec délicatesse

Tirez toujours directement sur la prise lorsque vous débranchez le cordon d'alimentation de la prise murale : ne tirez jamais sur le cordon. Si vous prévoyez de ne pas utiliser votre appareil pendant une longue période, débranchez la prise du secteur.

N'ouvre pas l'appareil

Cet appareil ne compte, à l'intérieur, aucune pièce pouvant être réglée ou remplacée par l'utilisateur. Le fait d'ouvrir l'appareil peut désigner un danger d'électrocution et toute modification effectuée sur l'appareil rend votre garantie caduque. Si de l'eau ou un objet métallique, tel qu'un trombone, un fil métallique ou une agrafe, tombe accidentellement dans l'appareil, débranchez immédiatement votre appareil de sa prise d'alimentation et consultez un centre d'entretien/agréé.

ATTENTION : le CDR 25 utilise un système laser. Pour éviter toute exposition directe au faisceau laser, n'ouvre pas le boîtier de l'appareil et n'essayez pas d'invalider les mécanismes de sécurité installés pour votre protection. NE FIXEZ PAS DU REGARD LE FAISCEAU LASER. Pour être à même d'utiliser correctement cet appareil, veuillez lire attentivement ce manuel et conservez-le. Au cas où votre appareil nécessiterait un entretien ou une réparation, adressez-vous à votre centre d'entretien Harman Kardon local. Confiez tout travail d'entretien à un professionnel qualifié uniquement.

Emplacement de l'installation

Pour assurer un fonctionnement correct et éviter tout danger, placez l'appareil sur une surface solide et horizontale. Si vous placez l'appareil sur une étagère, veillez à ce que celle-ci et tout système de montage puissent supporter le poids de l'appareil. Assurez-vous que l'appareil dispose de suffisamment d'espace au-dessus et au-dessous pour lui assurer une bonne ventilation. Si cet appareil doit être installé dans un meuble ou dans tout autre environnement clos, assurez-vous que la circulation d'air est suffisante dans l'appareil. Ne placez pas l'appareil sur un tapis. Évitez une installation dans des endroits très froids ou très chauds ou dans un endroit directement exposé aux rayons solaires ou près d'un système de chauffage. Évitez des lieux humides. Ne pas obstruer les fentes de ventilation sur le dessus de l'appareil, ou placer des objets directement dessus.

Nettoyage

Lorsque l'appareil est sale, nettoyez-le avec un tissu propre, doux et sec. Si nécessaire, utilisez un tissu doux imbibé d'eau légèrement savonneuse puis un autre chiffon imbibé d'eau claire. Séchez immédiatement avec un chiffon sec. NE JAMAIS utiliser de benzène, de nettoyants arosols, de diluant, d'alcool ou tout autre agent nettoyant volatil. N'utilise pas de nettoyants abrasifs car ils peuvent endommager le fini des parties métalliques. Évitez de vaporiser un insecticide près de l'appareil.

Déplacement de l'appareil

Veillez, avant de déplacer l'appareil, à bien débrancher les cordons de connexion aux autres éléments et assurez-vous d'avoir bien débranché le cordon d'alimentation du secteur.

REMARQUE: pour éviter que le CDR 25 subisse un dommage qui n'est pas couvert par la garantie, assurez-vous que tous les disques sont retirés de l'appareil avant son déplacement. Une fois que le CDR 25 est installé, des disques peuvent être laissés dans l'appareil lorsqu'il est hors tension, mais celui-ci ne doit JAMAIS être déplacé avec des disques sur l'une ou l'autre platine.

Information importante pour l'utilisateur

Ce matériel génère, utilise et peut émettre de l'énergie sur des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut occasionner des perturbations indésirables aux radiocommunications. Cependant, il n'existe aucune garantie que des parasites ne se produiront pas dans une installation particulière. Si ce matériel devait provoquer des parasites pour une réception de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, nous conseillons à l'utilisateur d'essayer de corriger les interférences en PCHANT une ou plusieurs des mesures suivantes:

Réorienter ou modifier l'emplacement de l'antenne réceptrice. Augmenter la distance entre le matériel et le récepteur. - Brancher le matériel sur une prise d'un circuit différent de celui sur lequel est branché le récepteur. - Consulter le revendeur ou un technicien radio/TV expérimenté et lui demander de l'aide.

Déballage

Le carton et les matériaux d'emballage utilisés pour protéger votre nouvel appareil pendant le transport ont été spécialement conçus pour le protéger contre les chocs et les vibrations. Nous vous suggérons de les conserver pour un déménagement éventuel ou pour le cas où votre appareil aurait besoin d'être réparé.

Vous pouvez aplatir le carton pour en réduire au minimum le volume avant de le ranger. Vous pouvez faire cela en coupant soigneusement les bandes placées sur les joints du carton et en le repliant afin qu'il présente un aspect à deux dimensions. Les autres éléments en carton peuvent être rangés de la même manière. Les matériaux d'emballage qui ne peuvent pas être reliés devront être conservés avec le carton dans un sac en plastique.

Si vous ne souhaitez pas conserver l'emballage, veuillez noter que le carton et les autres matériaux de protection pour le transport sont recyclables. Nous vous demandons de respecter l'environnement et de jeter ces matériaux dans un centre de recyclage local.

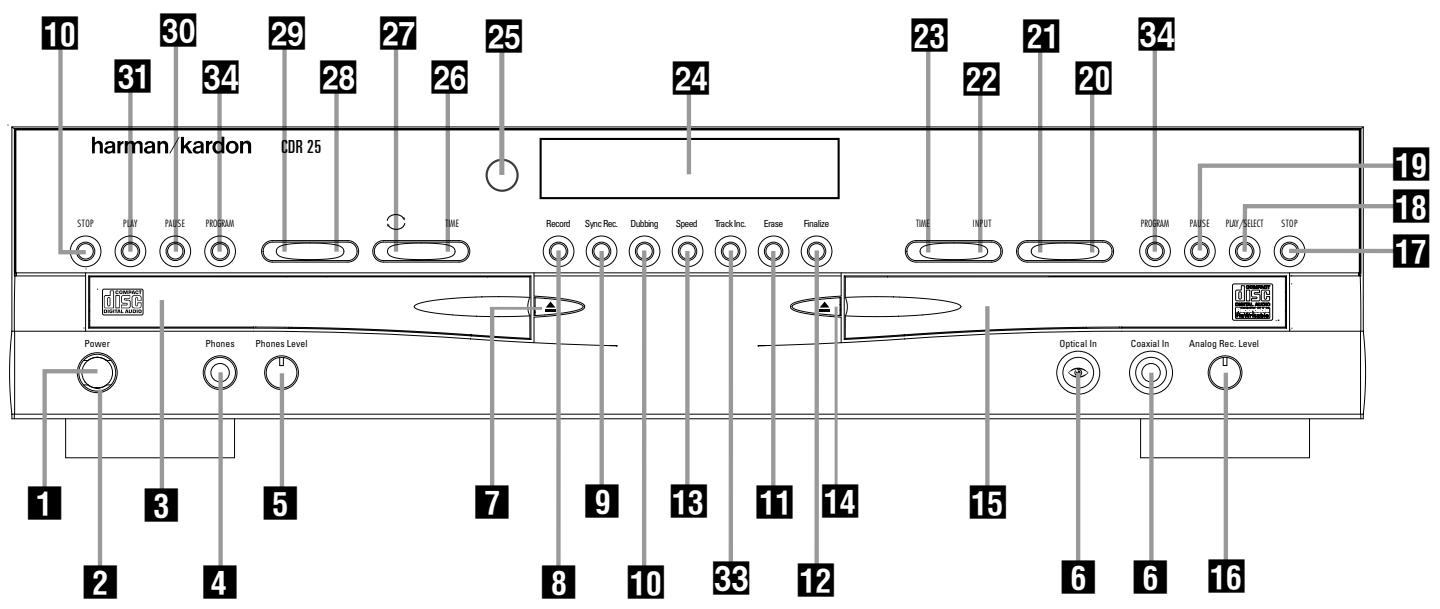

Interrupteur 2 Indicateur d'état-mode 3 Platine-lecture 4 Prise de casque 5 Commande de niveau casque 6 Entrées numériques coaxiale et optique 7 Ouverture de Platine-lecture 8 Touche Enregistrement 9 Synchronisation CD 10 Copie Effacement 12 Finalisation

18 Vitesse 14 Ouverture de Platine-enregistrement 15 Platine-enregistrement 16 Commande de niveau d'enregistrement analogique 17 Arrêt de Platine-enregistrement 18 Lecture/Sélection de Platine-enregistrement 19 Pause de Platine-enregistrement 20 Touche "Suivant" de Platine-enregistrement 2 Touche "Précédent" de Platine-enregistrement 22 Sélection d'entrée 23 Durée Platine-enregistrement

24 Afficheur d'informations 25 Capteur de télécommande 26 Durée Platine-lecture 27 Lecture continue 28 Touche "Suivant" de Platine-lecture 29 Touche "Précedent" de Platine-lecture 30 Pause de Platine-lecture 31 Lecture de Platine-lecture 32 Arrêt de Platine-lecture 33 Incrémentation de plages 34 Programmation

1 Interrupteur : appuyez sur cet interrupteur pour mettre le CDR25 sous tension. Lorsque l'appareil est allumé, l'Indicateur d'état-mode 2 qui entoure l'interrupteur devient vert. Une fois que l'appareil est mis sous tension au moyen de cet interrupteur, on peut le faire fonctionner par l'intermédiaire du panneau avant ou avec la télécommande. Appuyez à nouveau sur cet interrupteur pour éteindre complètement l'appareil. 2 Indicateur d'état-mode : lorsque le CDR 25 est en mode ON (sous tension), ce voyant est vert. Lorsque l'appareil a été placé en attente par pression sur la touche Hors tension 13 de la télécommande, le voyant est de couleur ambrée pour indiquer que l'appareil est toujours branché sur le secteur et est prêt à être mis en fonction avec la télécommande. 3 Platine-lecture : cette platine disque est utilisée pour la lecture de disques CD conventionnels et de disques CD-R ou CD-RW qui ont été finalisés.

4 Prise de casque : branchez un casque standard sur cette prise pour une écoute privée. 5 Commande de niveau casque : tournez cette commande pour régler le niveau sonore arrivant au casque. Notez que l'utilisation de cette commande ne modifie pas les niveaux des sorties analogiques aux sorties audio du panneau arrière 3. 6 Entrées numériques coaxiale et optique : Utilisables pour le branchement de tout lecteur audio-numérique au CDR 25 aux fins d'enregistrements numériques. 7 Ouverture de Platine-lecture : appuyez sur cette touche pour ouvrir la Platine-lecture 3. 8 Touche Enregistrement: appuyez sur cette touche pour déclencher le processus d'enregistrement. Reportez-vous aux pages 19 à 21 pour plus de renseignements sur l'enregistrement sur CD.

9 Synchronisation CD: appuyez une fois sur cette touche pour déclencher l'enregistrement automatique d'une seule plage à partir d'un lecteur de CD externe lorsqu'une connexion numérique est utilisée. Appuyez deux fois pour commencer l'enregistrement automatique d'un disque entier. Reportez-vous à la page 20 pour plus de renseignements sur l'enregistrement synchronisé sur CD. 10 Copie : appuyez sur cette touche pour lancer le processus de réalisation d'une copie intégrale du disque sur la Platine-lecture 3 sur un disque CD-R ou CD-RW dans la Platine-enregistrement 15. Reportez-vous à la page 19 pour plus de renseignements sur la copie. Effacement: appuyez sur cette touche pour effacer une ou plusieurs plages ou le contenu tout entier d'un disque CD-RW définalisé. Lorsqu'un disque CD-RW a déjà été finalisé, vous pouvez effacer le disque tout entier ou vous pouvez "définaliser" le disque en effaçant les données TOC. Reportez-vous à la page 22 pour plus de renseignements sur l'effacement de disques CD-RW.

12 Finalisation: appuyez sur cette touche lorsqu'un enregistrement est terminé pour déclencher le processus de finalisation. Il faut appuyer sur la touche Lecture/Sélection pendant trois secondes pour lancer la finalisation. Tant qu'il n'a pas été appuyé sur cette touche et que le processus de finalisation n'est pas terminé, les disques CD-R ne peuvent pas être lus sur des lecteurs CD conventionnels. Reportez-vous à la page 22 pour plus de renseignements sur la finalisation. 13 Vitesse : appuyez sur cette touche pour sélectionner la vitesse d'enregistrement pour les copies internes. Reportez-vous à la page 19 pour plus de renseignements sur la sélection de la vitesse correcte. 14 Ouverture Platine-enregistrement: appuyez sur cette touche pour ouvrir la Platine-enregistrement 15. 15 Platine-enregistrement: cette platine disque est utilisée pour la lecture de disques CD, CD-R et CD-RW ainsi que pour l'enregistrement sur CD. 16 Commande de niveau d'enregistrement analogique: cette commande est utilisée pour régler le niveau d'entrée lors de la réalisation d'enregistrements à partir de sources analogiques telles que des cassettes ou lors de l'enregistrement de CD en mode analogique. Reportez-vous à la page 21 pour plus de renseignements sur les niveaux d'enregistrement. 17 Arrêt de Platine-enregistrement : appuyez sur cette touche pour arrêter le CD sur la Platine-enregistrement. 18 Lecture/Sélection de Platine-enregistrement: cette touche a deux fonctions. Elle peut être actionnée par pression lorsqu'un CD standard est sur la platine-enregistrement pour permettre l'appareil en mode lecture ou elle peut être utilisée pour introduire une sélection ou lancer certaines fonctions d'enregistrement. 19 Pause de Platine-enregistrement : Lorsque la Platine-enregistrement est en mode lecture, le fait d'appuyer sur cette touche provoque l'arrêt-temporaire du disque. Si le disque a été précédemment arrêté temporairement, une nouvelle pression sur cette touche fait reprendre la lecture.

20 Touche "Suivant" de Platine-enregistrement : cette touche a deux fonctions. Pendant la lecture d'un disque sur la Platine-enregistrement 15, actionnez et maintenez appuyée cette touche pour procéder à la lecture du disque en mode d'avance rapide pour trouver rapidement un passage souhaité. A tout moment, le fait de taper sur la touche et de la relâcher 18 10. 2 Touche "Précédent" de Platine-enregistrement : cette touche a deux fonctions. Pendant la lecture d'un disque sur la Platine-enregistrement 15, actionnez et maintenez appuyée cette touche pour procéder à la lecture du disque en mode de recul rapide pour trouver rapidement un passage souhaité. A tout moment, le fait de taper sur la touche et de la relâcher rapidement assure le passage au début de la plage en cours de lecture et la pression suivante, le passage à la plage précédente. Lorsqu'un disque est à l'arrêt, chaque pression assure le passage à la plage précédente pour programmation ou lecture lorsque le disque est arrêté. Une fois une plage introduite, sa lecture peut être lancée par simple pression sur la touche Lecture 18 10. 22 Sélection d'entrée : appuyez sur cette touche pour sélectionner la source d'entrée [analogique ou numérique] pour l'enregistrement. Reportez-vous à la page 21 pour plus de renseignements sur la sélection d'entrée. 23 Durée Platine-enregistrement : appuyez sur cette touche pour parcourir les options d'affichage de durée pour la Platine-enregistrement. Reportez-vous à la page 17 pour plus de renseignements sur l'affichage de durée. 24 Afficheur d'informations : les voyants et indicateurs de l'Afficheur d'informations fournissent des rapports d'état sur le fonctionnement du CDR 25. Reportez-vous à la page 7 pour des explications complètes sur chaque voyant ou indicateur. 25 Capteur de télécommande : le capteur IR qui reçoit les instructions de la télécommande se trouve derrière cette zone. Ne couvrez pas et ne bouchez pas cette partie du panneau avant afin d'éviter tout mauvais fonctionnement avec la télécommande. 26 Durée Platine-lecture : appuyez sur cette touche pour parcourir les options d'affichage de durée pour la Platine-lecture. Reportez-vous à la page 17 pour plus de renseignements sur l'affichage de durée.

27 Lecture continue: appuyez sur cette touche pour placer le CDR 25 en mode de Lecture continue. L'appareil alterne alors la lecture des disques placés sur chaque platine, pour autant que la platine suivante contienne un disque et que la lecture ne soit pas stoppée. Pour revenir en mode de Lecture normale, dans lequel la lecture s'arrête au terme du disque placé sur la platine sélectionnée, appuyez de nouveau sur cette touche. 28 Touche "Suivant" de Platine-lecture : cette touche a deux fonctions. Pendant la lecture d'un disque sur la Platine-lecture 3, actionnez et maintenez appuyée cette touche pour procéder à la lecture du disque en mode d'avance rapide pour trouver rapidement un passage souhaité. À 3110. 29 Touche "Précédent" de Platine-lecture: cette touche a deux fonctions. Pendant la lecture d'un disque sur la Platine-lecture 3, actionnez et maintenez appuyée cette touche pour procéder à la lecture en mode de recul rapide pour trouver rapidement un passage souhaité. À tout moment, le fait de taper sur la touche et de la relâcher rapidement assure le passage au début de la plage en cours de lecture et la pression suivante, le passage à la plage précédente. Lorsqu'un disque est en mode d'arrêt, chaque pression assure le passage à la plage précédente pour programmation ou lecture lorsque le disque est arrêté. Une fois une plage introduite, sa lecture peut être lancée par simple pression sur la touche Lecture 31 10. 30 Pause de platine-lecture : lorsque la Platine-lecture est en marche, le fait d'appuyer sur cette touche provoque l'arrêt temporaire du disque. Si le disque a été précédemment arrêté momentanément, une nouvelle pression sur cette touche fait reprendre la lecture. 31 Lecture de Platine-lecture : appuyez sur cette touche pour lancer la lecture d'un CD sur la Platine-lecture ou le processus de copie. 32 Arrêt de Platine-lecture : appuyez sur cette touche pour arrêter le CD sur la Platine-lecture. 38 Incrémentation de plage : appuyez sur cette touche, dans le cadre d'un enregistrement, pour insérer un nouveau marqueur de plage à cet endroit. Le numéro de plage en cours sera alors incrémente d'une unité. 34 Programmation : appuyez sur cette touche pour lancer la séquence de programmation sur la Platine-enregistrement ou la Platine-lecture. Voir page 18 les listes de lecture programmée sur le CDR 25.

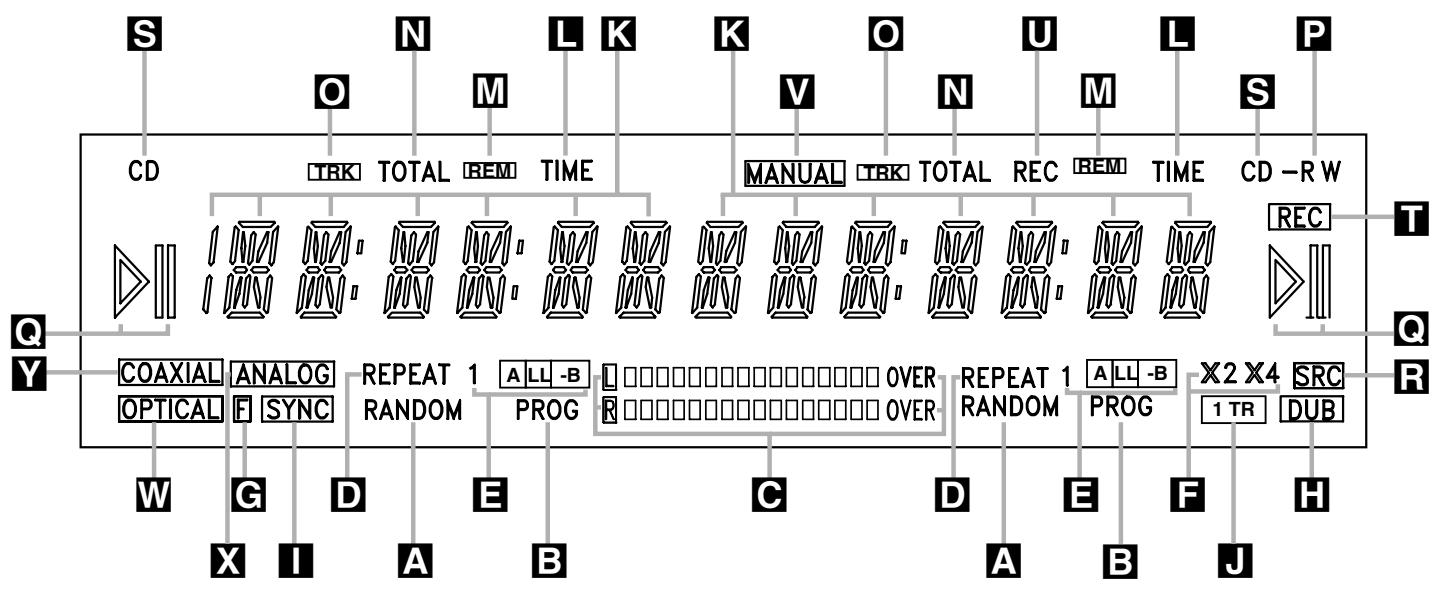

A Témoin de lecture aléatoire B Témoin de lecture programmée C Indicateurs de niveau D Témoins de lecture répétée Indicateurs d'état-répétition F Indicateurs de vitesse G Entrée en façade Témoin de copie Témoin de synchronisation

J Témoin de copie de plage K Afficheurs d'informations Témoins de durée Témoins de durée restante N Témoins de durée totale Témoins de durée de plage P Témoin R/RW Témoin de lecture/pause R Convertisseur de fréquence d'échantillonnage

S Témoin CD T Témoin d'enregistrement U Témoin de durée d'enregistrement V Témoin de commande manuelle W Témoin numérique optique X Témoin Analogue Y Témoin numérique coaxial

Remarque importante : le CDR 25 etant un lecteur-enregistreurdouble platine, il est doted de deux ensembles séparés de voyants/indicateurs pour Lecture aléatoire, Programmation, Repétition, État-repétition, Durée restante, Durée totale et Durée de plage. En outre, il y un afficheur d'informations, un voyant de lecture/pause et un voyant CD séparés pour chaque platine. Etant donné que les fonctions de ces voyants/indicateurs sont identiques pour les deux platines, elles sont décrites dans ce manuel au moyen d'une dette commune. Lorsque le CDR 25 lit ou enregistr re un disque, tous les voyageurs qui s'allument sur le cote gauche de l'afficheur décrivent I'etat de la Platine-lecture, tandis que ceux qui s'allument sur le cote croit de l'afficheur décrivent I'etat de la Platine-enregistrement. Suivant I'activité de I'appareil et les réglages que vous sélectionnéz, différents voyageants peuvent s'allumer sur les deux côts en même temps.

Témoin de lecture aléatoire : s'allume lorsqu'une lecture aléatoire a été programmée pour l'une des platines CD. Reportez-vous à la page 16 pour plus de renseignements sur la lecture aléatoire. Témoin de lecture programmée : s'allume lorsque l'une des platines CD est programmée pour des options de lecture. Reportez-vous à la page 16 pour plus de renseignements sur la lecture programmée. Indicateurs de niveau : ces diodes indiquent le niveau d'entrée en enregistrement analogique, le niveau du signal en enregistrement ou en copie numérique et le niveau de sortie pendant la lecture. Reportez-vous à la page 21 pour plus de renseignements sur les niveaux d'enregistrement. Témoin de lecture répétée : ce témoin s'allume lorsqu'une fonction de répétition est utilisée. Reportez-vous à la page 18 pour plus de renseignements sur la lecture répétée.

Indicateurs d'état-répétition: ces indicateurs affichent le type de fonction de répétition utilisée. Reportez-vous à la page 18 pour plus de renseignements sur l'état-répétition. Indicateurs de vitesse : ces indicateurs donnent la vitesse d'enregistrement qui a été pour la réalisation de copies. Reportez-vous à la page 19 pour plus de renseignements sur la sélection de la vitesse d'enregistrement. Indicateur d'entrée en façade : s'allume conjointement avec les témoins numérique coaxial Y ou numérique optique W lorsqu'une entrée coaxiale ou optique en face avant est sélectionnée. Voir page 21 les modalités de sélection d'une source externe. Témoin de copie: ce voyant s'allume lorsque la réalisation d'une copie est en cours entre les deux platines CD. Reportez-vous à la page 19 pour plus de renseignements sur la copie de CD.

Témoin de synchronisation : ce voyant s'allume lorsque l'appareil a été programmé pour l'enregistrement synchronisé sur CD. Reportez-vous à la page 20 pour plus de renseignements sur les enregistrements synchronisés sur CD. Témoin de copie de plage : s'allume lors de la duplication d'une seule plage, par opposition à la duplication de tout un disque ou d'une liste programmée. Voir page 19 les modalités de copie. K Afficheur d'informations : cet écran remplit deux fonctions : il visualise les affichages de durée pour les disques en cours de lecture et il affiche des messages concernant les disques ou les enregistrements. L Témoin de durée : ce voyant s'allume conjointement avec l'un des témoins de durée M N O U pour indiquer celui des modes d'état-durée est actif.

Témoin de durée restante : s'allume lorsque l'Afficheur d'informations K indique la durée restante sur un disque. Durée totale : s'allume lorsque l'Afficheur d'informations K indique la durée totale de toutes les plages d'un disque. Durée de plage : s'allume lorsque l'Afficheur d'informations K indique la durée de la plage en cours de lecture. Témoin R/RW : indique le type de disque enregistrable qui se trouve sur la Platine-enregistrement 15. Lors de l'utilisation d'un disque CD-R, seul le R s'allume. Lorsqu'un disque CD-RW effacable est en cours d'utilisation, RW s'allume. Témoin de lecture/pause : indique l'état des platines CD individuelles. Le s'allume lorsque le CD est en cours de lecture et le s'allume lorsque l'appareil est en mode Pause.

R Convertisseur de fréquence d'échantillonnage : s'allume lorsque lors de l'utilisation du convertisseur de fréquence d'échantillonnage pour modifier la fréquence d'échantillonnage numérique lorsque le signal entrant n'est pas le 44,1 kHz standard utilisé par les CD standard. C'est une fonction automatique qui ne nécessite donc aucune intervention de l'utilisateur. S Témoin CD : s'allume lorsqu'un CD standard est en cours de lecture sur la platine 3 ou 15. Témoin d'enregistrement : s'allume lorsque l'appareil effectue un enregistrement, et clignote durant les préparatifs de l'enregistrement. Témoin de durée d'enregistrement : Pendant un enregistrement, et jusqu'au terme de la finalisation du disque CD-R ou CD-RW place sur la Platine-enregistrement 15, cet indicateur est allumé et l'Afficheur d'informations K indique la durée totale de l'enregistrement effectué jusqu'à.

Témoin de commande manuelle : s'allume lors de la sélection du mode manuel pour l'incrémentation des plages dans le cadre d'un enregistrement. Voir page 21 les modalités de l'incrémentation des plages. Témoin numérique optique : s'allume lors de l'enregistrement d'une source numérique externe connectée à l'appareil via une des entrées numériques fibres optiques. Voir page 20 les modalités de sélection des sources. Témoin analogue : ce voyant s'allume lors de l'enregistrement d'une source analogue. Reportez-vous la page 20 pour plus de renseignements sur la sélection des sources. Témoin numérique coaxial : s'allume lors de l'enregistrement d'une source numérique externe connectée à l'appareil via une des entrées numériques coaxiales. Voir page 20 les modalités de sélection des sources.

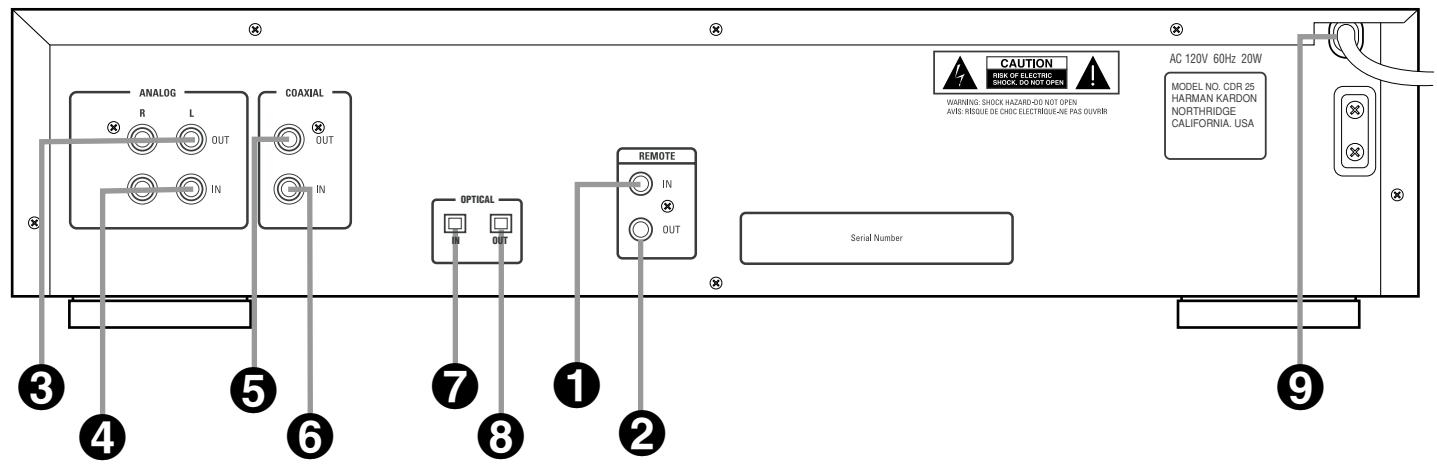

1 Entrée de la télécommande 2 Sortie de la télécommande 3 Sortie analogique 4 Entrée analogique

5 Sortie numérique coaxiale 6 Entrée numérique coaxiale 7 Entrée numérique optique 8 Sortie numérique optique

9 Cordon d'alimentation secteur

1 Entrée remote de la télécommande : connectez la sortie d'un capteur infrarouge à distance ou la sortie remote d'un autre appareil Harman Kardon compatible à cette prise. Cela permettra à la télécommande de fonctionner même lorsque le capteur de télécommande 25 du panneau avant est bouché par un objet. Cette prise peut également être utilisée avec des systèmes d'automatisation à base de télécommande IR compatibles. Θ Sortie remote de la télécommande: branchez cette prise sur la prise d'entrée remote d'un autre appareil commandé à distance Harman Kardon compatible pour que le capteur de télécommande 25 incorporé au CDR 25 puisse fournir des signaux à d'autres appareils compatibles. 3 Sortie analogue: ces prises acceptent le signal de sortie de la platine en cours d'utilisation. Branchez les sur les prises d'entrée d'un récepteur, d'un préamplificateur ou d'un processeur.

4 Entrée analogue : ces prises acceptent les signaux analogiques utilisés pour les enregistrements sur CD. Connectez-les aux sorties "Tape Rec/Play" (Enregistrement/marche bande) d'un récepteur, d'un préamplificateur ou d'un processeur. ⑤ Sortie numérique coaxiale: cette prise accepte le signal de sortie audionumérique coaxiale en provenance de la platine en cours d'utilisation. Branchez la sur la prise d'entrée numérique coaxiale d'un récepteur, processeur ou décodeur numérique. 6 Entrée numérique coaxiale : cette prise accepte le signal d'entrée audio numérique d'un appareil audio numérique compatible et se connecte directement à un lecteur numérique ou à une sortie numérique coaxiale d'un lecteur de CD, de MD ou de DVD ou d'un récepteur ou processeur A/V.

REMARQUE IMPORTANTE : les entrées numériques coaxiales doivent être connectées uniquement à des prises d'entrée ou de sortie numérique. Bien qu'elles utilisent le même connecteur de type RCA que des connexions audio analogiques standard, NE LES CONNECTEZ PAS à des prises d'entrée ou de sortie analogue conventionnelle.

7 Entrée numérique fibre optique : cette prise accepte le signal d'entrée audio numérique d'un appareil audio numérique compatible et devrait être connectée directement à la sortie numérique optique d'un lecteur de CD, MD ou de DVD ou d'un récepteur ou processeur A/V. 8 Sortie numérique fibre optique : cette prise accepte le signal de sortie audio numérique optique en provenance de la platine en cours d'utilisation. Branchez-la sur la prise d'entrée numérique optique d'un récepteur, processeur ou décodeur numérique. Cordon d'alimentation secteur : branchez le cordon sur une prise secteur. Si la prise secteur compte un interrupteur, assurez-vous qu'il est en marche.

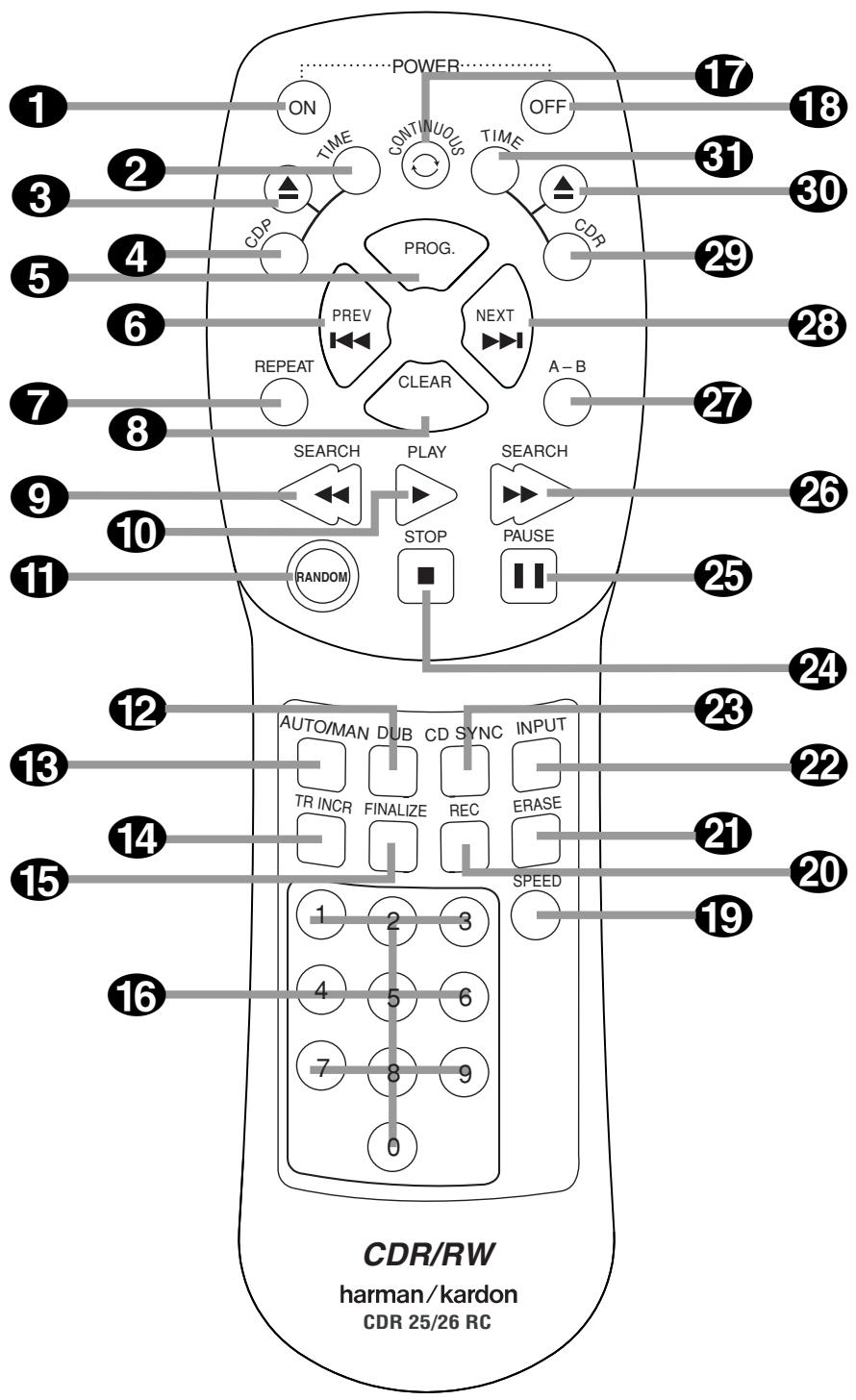

Touchede mise sous tension Commande Afficheur de la Platine-lecture (CDP) Ouverture du tiroir de la Platine-lecture (CDP) 4 Sélection de la Platine-lecture (CDP) 5 Programmation 6 Saut à la plage précédente 7 Repétition Suppression 9 Recherche arriere 10 Lecture/Selection 11 Lecture aléatoire 12 Copie 13 Selecteur d'increment de plaque automatique/manuel 14 Increment de plage 15 Finalisation 16 Touches numériques 17 Lecture continue Hors tension 19 Sélection de vitesse 20 Touche Enregistrement 2 Touche Effacement 22 Sélection d'entrée 23 Synchronisation CD 24 Arret 25 Pause 26 Recherche avant 27 Repétition A-B 28 Plage suivante / saut de plage 29 Sélection de Platine-enregistrement (CDR) 30 Ouverture de Platine-enregistrement (CDR) 31Commande Afficheur de la Platine-enregistrement (CDR)

REMARQUE IMPORTANTE: certaines fonctions de la télécommande, y compris Lecture, Pause, Arrêt, Recherche, Plage suivante et Plage précédente, sont partagées entre les deux platines. N'oubliez jamais d'appuyer sur la touche Sélection CDP pour utiliser la télécommande pour commander la Platine-lecture ou d'appuyer sur la touche Sélection CDR pour commander la Platine-enregistrement. Lorsque vous presser un de ces boutons, la mention CDP ou CDR apparait sur l'afficheur en façade.

1 Touche Sous tension: appuyez sur cette touche pour mettre en fonction le CDR 25. Note que pour que cette commande puisse fonctionner, il faut d'abord appuyer sur l'Interrupteur du panneau avant 1 afin que l'appareil soit en mode d'attente. 2 Commande Afficheur de la Platine-lecture (CDP) : appuyez sur cette touche pour parcourir les différentes options d'affichage de durée pour le disque se trouvant sur la Platine-lecture 3. Reportez-vous à la page 17 pour plus de renseignements sur les options d'affichage de durée. 3 Ouverture de Platine-lecture (CDP): appuyez sur cette touche pour ouvrir la Platine-lecture 3. 4 Sélection de Platine-lecture (CDP): appuyez sur cette touche pour commander ou programmer les fonctions du disque sur la Platine-lecture 3. 5 Programmation: appuyez sur cette touche pour déclencher la série de programmation pour l'une des platines CD. Reportez-vous à la page 18 pour plus de renseignements sur la programmation du CDR 25. Saut vers la plage précédente: appuyez sur cette touche pour sauter vers l'arrêt au début de la plage en cours de lecture. Appuyez une deuxième fois pour passer au début de chaque plage précédente. 7 Répétition: appuyez une fois sur cette touche pour répéter la lecture de la plage en cours. Pour répéter la lecture d'un disque entier, appuyez deux fois sur la touche. Suppression: appuyez sur cette touche pour supprimer un élément dans une série programmée. Reportez-vous à la page 18 pour plus de renseignements. 9 Recherche arrière: appuyez sur cette touche pour assurer la lecture à rebours du disque choisi afin de trouver un passage souhaité. 10 Lecture/Sélection : cette touche a deux fonctions. Elle sera utilisée le plus souvent comme une touche de lecture standard, mais lors de la mise en place de certaines fonctions d'enregistrement elle est également utilisée comme touche d'entrée ou de sélection. 11 Lecture aléatoire : lorsque la platine CD est à l'arrêt, appuyez sur cette touche pour lancer la lecture aléatoire de toutes les plages d'un disque.

12 Copie: appuyez sur cette touche pour commencer la réalisation d'une copie. Reportez-vous à la page 19 pour plus de renseignements sur la copie. 18 Selecteur d'incrémentation de plage automatique/manuel : appuyez sur cette touche pour passer entre incréments de plage automatiques et manuels pendant une session d'enregistrement. Reportez-vous à la page 21 pour plus de renseignements sur les incréments de plage. 14 Incrémentation de plage : lorsque le mode Manuel pour les incréments de plage est sélectionné au cours d'un enregistrement, appuyez sur cette touche pour augmenter le nombre de la plage. REMARQUE: cette fonction n'est pas opérante pendant la réalisation d'un enregistrement synchronisé ou d'une copie de CD. 15 Finalisation : appuyez sur cette touche lorsqu'un enregistrement est terminé pour lancer le processus de finalisation. Il faut appuyer sur la touche Lecture/Sélection pendant trois secondes pour lancer la finalisation. Tant qu'il n'a pas été appuyé sur cette touche et que le processus de finalisation n'est pas terminé, les disques CD-R ou CD-RW ne peuvent pas être lus sur des lecteurs CD conventionnels. Reportez-vous à la page 22 pour plus de renseignements sur la finalisation. 16 Touches numériques : appuyez sur ces touches pour accéder à une plage spécifique en vue de sa lecture ou pendant le processus de programmation. Reportez-vous à la page 18 pour plus de renseignements sur la lecture programmée. 17 Lecture continue: appuyez sur cette touche pour placer le CDR en mode de lecture continue, dans lequel l'appareil lit toutes les plages du disque sur une des platines, puis alterne en continu la lecture des deux disques sur les deux platines jusqu'à ce qu'il soit éteint ou que vous appuyiez de nouveau sur la touche pour revenir en mode de Lecture normale. Hors tension: appuyez sur cette touche pour mettre l'appareil en mode d'attente. 19 Sélection de vitesse : appuyez sur cette touche pour sélectionner la vitesse d'enregistrement pour les copies internes. Reportez-vous à la page 20 pour plus de renseignements sur la sélection de la vitesse correcte. 20 Touche Enregistrement : appuyez sur cette touche pour commencer un enregistrement manuel. 2 Touche Effacement: appuyez sur cette touche pour déclencher l'effacement d'une page ou d'un disque CD-RW entier ou pour "définaliser" un disque. Notez que l'effacement n'est possible que sur les disques CD-RW. Reportez-vous à la page 22 pour plus de renseignements sur l'effacement de disques.

22 Sélection d'entrée : appuyez sur cette touche pour sélectionner la source d'entrée (analogique ou numérique coaxiale) pour l'enregistrement. Reportez-vous à la page 20 pour plus de renseignements sur la sélection d'entrée. Synchronisation CD : appuyez une fois sur cette touche pour déclencher l'enregistrement automatique d'une seule plage à partir d'un lecteur de CD externe lorsqu'une connexion numérique est utilisée. Appuyez deux fois sur cette touche pour commencer l'enregistrement automatique d'un disque entier. Reportez-vous à la page 20 pour plus de renseignements sur l'enregistrement synchronisé sur CD. 24 Arrêt : appuyez sur cette touche pour arrêter la lecture ou l'enregistrement. 25 Pause : appuyez sur cette touche pour arrêter temporairement la lecture. Appuyez à nouveau sur cette touche pour redéclencher la lecture. 26 Recherche avant : appuyez sur cette touche pour procéder à la lecture d'un disque en mode d'avance rapide. 27 Répétition A-B : appuyez sur cette touche pour spécifier un segment de disque en vue d'une lecture répétée. Reportez-vous à la page 18 pour plus de renseignements sur la lecture répétée. 23 Plage suivante / Saut de plage : appuyez sur cette touche pour sauter à la plage suivante d'un disque. 29 Sélection de Platine-enregistrement (CDR) : appuyez sur cette touche pour commander ou programmer les fonctions du disque sur la Platine-enregistrement 15. 30 Ouverture de Platine-enregistrement (CDR) : appuyez sur cette touche pour ouvrir la Platine-enregistrement 15. 31 Commande Afficheur de la Platine-enregistrement : appuyez sur cette touche pour parcourir les différentes options d'affichage de durée pour le disque se trouvant sur la Platine-enregistrement 15. Reportez-vous à la page 17 pour plus de renseignements sur les options d'affichage de durée.

Remarque importante : pour éviter tout dégât à vos haut-parleurs ou à d'autres éléments de votre système audio, nous vous conseillons vivement d’éteindre et de débrancher au niveau de leur source d’alimentation secteur TOUS les éléments du système, y compris le CDR 25, lorsque vous effectuez des connexions ou installez un nouvel élément.

Emplacement du CDR 25

Etant donné que les mécanismes d'entraînement CD dans le CDR 25 sont des instruments de précision, ils peuvent faire l'objet de perturbations provoquées par les vibrations. Afin de minimiser le risque de saut pendant la lecture ou l'enregistrement, nous vous recommandons de placer l'appareil sur une surface plane, solide et à l'abri des vibrations.

Lors de l'installation du CDR 25 dans un meuble ou un espace étroit, assurez-vous toujours qu'il y a suffisamment d'espace devant l'appareil pour permettre l'ouverture totale des tiroirs de logement des disques et qu'il y a suffisamment d'espace au-dessus de l'appareil pour que les disques puissent être facilement insérés dans ces tiroirs.

Outre les considérations de sécurité décrites à la page 4, nous vous recommandons également de ne pas placer le CDR 25 à un endroit exposé aux rayons directs du soleil ou à une chaleur ou un froid extrême car ces conditions peuvent endommager les disques utilisés dans l'appareil ou l'appareil lui-même. Notez que les amplificateurs audio ou les récepteurs haute puissance, ainsi que certains autres appareils électroniques, peuvent générer beaucoup de chaleur. Pour cette raison, ne placez pas le CDR 25 directement sur un amplificateur, un récepteur ou une autre source de chaleur. Veillez toujours à ce que le CDR 25 ainsi que tout autre appareil électronique disposent d'un espace libre d'au moins 2 cm sur tous les côtés pour leur assurer une bonne ventilation.

L'appareil ne devrait également pas être placé à un endroit où il risque d'être éclaboussé d'eau ou dans un lieu humide.

Connexions à votre système audio

Lorsque vous procédez au branchement du CDR 25, représentez-vous le processus comme similaire au branchement d’un lecteur de CD standard et d’un magnétophone ou enregistreur de cassettes, avec en plus les connexions numériques.

Selon les capacités de votre récepteur, préamplificateur ou processeur, vous pourrez trouver qu'il est commode de connecter les entrées et sorties analogiques aux prises marquées comme étant pour un magnétophone.

Les fonctions du CDR 25 peuvent être comparées à celles des enregistrateurs cassettes traditionnels, en étant plus simple à piloter une fois raccordé à votre ampli-tuner ou pré-amplificateur.

Connectez les prises sortie analogue 3 aux prises Marche/Entrée d'une entrée Bande ou Aux sur votre récepteur ou préamplificateur. Connectez les prises entrée analogue 4 aux prises Enregistrement/Sortie bande de votre récepteur ou préamplificateur.

Pour faire passer le signal de sortie de la platine-enregistrement par le décodeur numérique de votre récepteur ou par un processeur externe, connectez les prises sortie numérique coaxiale ou sortie numérique optique aux prises d'entrée numérique correspondantes sur votre récepteur ou processeur. Notez que vous devrez peut-être modifier un réglage sur le récepteur ou le processeur pour relier l'entrée numérique à la touche "Bande" ou au sélecteur d'entrée spécifique associé aux entrées numériques. Consultez le manuel de l'utilisateur relatif à votre récepteur ou processeur pour tout renseignement nécessaire étant donné que cette configuration peut varier d'un appareil à l'autre.

Pour réaliser un enregistrement numérique à partir d'une source externe, comme un lecteur CD, DVD ou MD, connecter la prise entrée numérique coaxiale ⑥ ou entrée numérique optique ⑦ CDR aux connecteurs de sorties de votre ampli-tuner ou processeur. Si vous ampli-tuner n'a pas de sorties numériques, vous nevez raccorder la prise entrée numérique coaxiale ⑥ ou entrée numérique optique

CDR du CDR 25 directement aux sorties numériques de votre lecteur CD ou autre lecteur numérique.

Des connexions à un lecteur de CD ou de MD numérique portable peuvent également être effectuées en connectant la Sortie numérique coaxiale ou optique du lecteur à l'Entrée numérique du

panneau avant 6 du CDR 25. Notez que lorsque les deux entrées numériques sont connectées, le CDR 25 accordera la priorité à l'entrée numérique du Panneau avant 6.

Pour éviter de débrancher l'entrée façade quand vous utilisez le connecteur sur panneau arrêté, éteignez simplement l'appareil connecté à l'entrée façade. Cela coupera le signal, et rendra active le connecteur sur panneau arrêté.

Remarques importantes sur les connxions numériques:

CONNEXIONS COAXIALES: bien que les connexions numériques coaxiales utilisent le même type de prise phono "RCA" que des signaux analogiques standard, veillez à connecter les signaux numériques uniquement à des prises numériques. Dans de nombreux cas, les prises numériques peuvent être identifiées par un anneau inséré de couleur orange autour du centre de la prise. Lorsque vous effectuez des connexions numériques, veillez à utiliser des câbles d'interconnexion coaxiaux comme ceux qui sont fournis avec le CDR 25 ou des câbles destinés à des applications vidéo. Bien qu'ils soient dotés du bon type de connecteur RCA, n'utilisez pas des câbles d'interconnexion audio à paire torsadée car ils ne sont pas adaptés aux signaux numériques. Si vous vous posez des questions sur le type de câbles à utiliser avec le CDR 25, consultez votre revendeur.

CONNEXIONS OPTIQUES : il existe un certain nombre de types différents de connexions optiques et veillez donc à utiliser uniquement des câbles optiques de type "TOS" avec le CDR 25. Pour assurer le raccordement correct de câbles optiques, insérez-les bien dans la prise jack jusqu'à ce que vous entendiez un déclic. Ceci vous indique que le connecteur a été entièrement inséré. N'oubliez pas de conserver les capuchons antipoussière en plastique qui recouvrent les prises jack optiques et de les replacer lorsqu'un jack n'est pas utilisé pour empêcher la poussière de pénétrer dans le point de connexion.

Piles

Insérer les deux piles AA fournies avec le CDR 25 dans la télécommande en faisant glisser le cache vers l'extérieur. Soulevez avec soin avec un mouvement d'éloignement l'onglet de plastique du logement des piles et soulever le couvercle. Insérez les piles dans la télécommande en veillant à bien suivre les indications de polarité + et - qui se trouvent au fond du logement. Replacez le couvercle en introduisant tout d'abord les deux petits onglets dans les trous correspondants situés dans la partie supérieure de la télécommande puis en appuyant sans forcer sur le couvercle jusqu'à ce que le loquet se mette en place avec un déclic audible.

REMARQUE : lors du remplacement des piles, il est toujours préférible de replacer les deux piles en même temps. Si vous prévoyez de ne pas utiliser la télécommande pendant une longue période, il est également préféirable d'en retirer les piles pour éviter tout risque d'endommagement par la corrosion. Les piles contiennent des substances chimiques et nous vous recommendons de les jeter avec soin et conformément à tout règlement local eventuel.

Branchements de la télécommande IR

Si le CDR 25 est installé derrière un meuble ou tout objet susceptible de bloquer le trajet entre le Capteur de télécommande sur le panneau avant 25 et l'endroit où vous utiliserez la télécommande, vous pouvez utiliser un capteur IR externe optionnel. Connectez le capteur à la prise jack Entrée infrarouge de la télécommande 1 sur le panneau arrière. Ce jack peut également être connecté à la prise jack Sortie IR d'un autre appareil Harman Kardon compatible ou d'un appareil commandé à distance à système IR compatible.

Vous pouvez également utiliser le capteur IR du CDR 25 pour envoyer des commandes à d'autres appareils compatibles commandés à distance. Connectez la prise jack Sortie infrarouge de la télécommande 1 à l'entrée d'un autre appareil ou système.

Alimentation sur secteur

Branchez le Cordon d'alimentation secteur ⑨ sur une source d'alimentation secteur. Le CDR 25 utilise des unités de CD sensibles, performantes et de qualité ordinateur, et afin de les protégerr, nous vous recommandons d'envisager d'utiliser un parasurtenseur, comme vous le feriez pour un ordinateur.

Si vous utilisez la sortie secteur du panneau arrière d'un récepteur ou d'un autre appareil, assurez-vous qu'elle fournit au moins 20 watts et que la puissance totale de tous les appareils connectés ne dépasse pas la puissance de sortie nominale maximale de l'appareil contenant les sorties. Si le CDR 25 est connecté à une prise de sortie comptant un interrupteur, n'oubliez pas de mettre sous tension la prise ou l'appareil qui la commande afin que le CDR 25 puisse fonctionner.

Les enregistreurs de CD (CDR) ressemblent à des lecteurs de CD standard, mais sont dotés en outre des caractéristiques et des commandes nécessaires pour l'enregistrement. Des fonctions telles que lecture, recherche et programmation de lecture ne manqueront pas d'être familières, mais l'enregistreur fonctionne d'une manière légèrement différente de celle dont vous avez peut-être l'habitude lorsque vous utilisez un magnétophone.

Types de disques

À la différence d'un lecteur de CD conventionnel, le CDR 25 utilise trois types de disques et il est important de bien comprendre le fonctionnement de chaque type.

Les deux platines du CDR 25 peuvent lire des disques traditionnels qui sont munis de ce logo.

Digital Audio Réinscriptible " ou "CD enregistrable" sont enregistrables une seule fois et lorsqu'ils sont finalisés, ils peuvent être lus par l'une ou l'autre platine du CDR 25 ou par tout lecteur de CD conventionnel, y compris les modèles pour la maison, la voiture et portables. La Platine-enregistrement 15 du CDR 25 peut également être utilisée pour réaliser des enregistrements sur ces disques et elle peut lire les disques CD-R/Audio même s'ils n'ont pas été finalisés.

MATERIAL AUDIO [ReWrttable] Les disques qui sont munis de ce logo ou dont l'emballage porte les indications "Audio numérique" et "CD-RW" ou "CD réenregistrable" peuvent être utilisés pour enregistrer et sont également effacables et réutilisables. Ils sont enregistrables ou lisibles sur la Platine-enregistrement

15 du CDR 25 et sur tout autre enregistreur de CD-RW ou lecteur compatible CD-RW. Ils NE PEUVENT PAS être lus sur la plupart des lecteurs de CD actuels à moins que le lecteur ne soit compatible CD-RW. Les disques CD-RW audio peuvent être lus sur la plupart des lecteurs DVD à condition d'être finalisés.

NOTA : Pour éviter la confusion entre les disques enregistrables formats pour une utilisation avec des enregistrures de CD du commerce tels que le CDR 25 et les disques CD-R/RW utilisables uniquement pour l'informatique, certains fabricants ou revendeurs apposent l'icône "musique uniquement" sur leurs disques. Cependant, pour une compatibilité complète avec le CDR 25, assurez-vous que la mention "DIGITAL AUDIO" est bien indiquée sur le logo des disques vierges que vous achèterez pour les utiliser dans cet appareil.

1. CD-R (CD-R) Recoverable CD/Rwritable Les disques destinés aux unités de CD-R des ordinateurs ne peuvent pas être utilisés pour l'enregistrement sur le CDR 25. Seuls des disques concus spécifiquement pour les enregistrures de CD audio grand public peuvent être utilisés. Si vous essayez d'utiliser un disque vierge enregistrable de type ordinateur pour l'enregistrement sur le CDR 25, le message NO AUDIOO apparait sur l'Afficheur d'information K si la touche Enregistrement 3 ou Copie 10 est actionnée et l'enregistrement ne sera pas possible. Cependant, les disques sur lesquels un enregistrement a été réalisé par l'unité de CD-R d'un ordinateur peuvent êtrelus parle CDR 25 à condition qu'ils aient eté correctement finalisés conformément à la norme audio IEC958.

Notez que le CDR 25 est conçu spécifiquement pour l'enregistrement et la lecture de disques audio grand public et ne peut pas être utilisé pour copier des disques de données, des disques DVD ou tout autre disque optique utilisé par des systèmes vidéo ou de jeux électroniques.

Terminologie CDR et messages affichés Les disques compact utilisent une terminologie bien spécifique, et pas mal de messages affichés lors de l'utilisation du CDR 25 seront peut-être nouveau pour vous. Avant d'utiliser le CDR 25, vous devez vous familiariser avec la plupart de ces termes. Certains messages d'erreurs peuvent apparaître occasionnellement. Reportez-vous à la page 23 pour une explication complète de ces messages.

Finalize (Finalisation) : ce terme se rapporte au processus qui achève l'enregistrement d'un disque en enregistrant une Table des matières finale et en préparant le disque afin qu'il soit lisible sur d'autres appareils. Un disque CD-R ne peut pas être lu par d'autres lecteurs de CD tant qu'il n'a pas été finalisé. Cependant, une fois la finalisation achevée, un disque CD-R n'est pas réenregistrable. Seuls les disques CD-RW peuvent être "définalisés" pour permettre l'enregistrement de plages supplémentaires sur un disque.

TOC: ce sigle signifie Table of Contents (Table des matières) et se rapporte aux données enregistrées sur chaque CD qui indiquent au lecteur le nombre de plages sur le disque, la durée totale du disque et la durée de chaque plage. Chaque fois qu'un disque de tout type est placé dans le CDR 25, le message TOC apparait pour indiquer que l'appareil lit ces données. Ceci est nécessaire pour copier les informations relatives aux plages lors de tout enregistrement.

OPC: ce sigle signifie Optical Processing Calibration (Étalonnage de traitement optique). L'apparition de ce message sur l'Afficheur d'informations pour la Platine-enregistrement K signifie que le dispositif laser à l'intérieur de l'appareil effectue les étalonnages et les réglages nécessaires pour optimiser le processus d'enregistrement pour le disque spécifique utilisé.

BUSY (Occupé) : ce message signifie que la Platine-enregistrement achève une partie de l'opération d'enregistrement. Lorsque ce message apparait, n'appuyez sur aucune touche mais attendez simplement que le message disparaisse de l'afficheur.

DISC FULL (Disque plein) : Lorsqu'il ne reste que quatre secondes de libre sur un CD vierge, le message DISC FULL apparaît dans la fenêtre d'information K. Lorsque vous verrez ce message, vous devrez stopper le processus d'enregistrement. Lorsque ce CD-R sera enregistré, insérer un disque vierge ou, si vous utilisez un CD-RW, mettre un nouveau disque ou effacer une piste de ce même disque en suivant les instructions de la page 22.

La lecture de CD sur le CDR 25 ressemble à celle effectuée sur des lecteurs de CD traditionnels à quelques exceptions près qui sont nécessaires compte tenu des deux platines lecture séparées dont est doté l'appareil. Avant d'utiliser le CDR 25, mettez l'appareil sous tension en appuyant sur l'Interrupteur 1 jusqu'à ce qu'il s'enclenche. Notez que l'Indicateur d'état-mode 2 devient vert pour indiquer que l'appareil est sous tension et en état de marche. Simultanément, l'Afficheur d'informations 24 s'allume et les légendes se trouvant derrière les commandes du panneau avant s'allument également.

Une fois que le CDR 25 est allumé au moyen de l'interrupteur 1, il peut être mis en fonction ou hors fonction avec la télécommande. Lorsqu'on appuie sur la touche Hors tension 13 de la télécommande, l'appareil est mis en mode d'attente, comme l'indique la couleur ambrée de

L'Indicateur d'état-mode 2. Pour mettre l'appareil en fonction au moyen de la télécommande, il suffit d'appuyer sur la touche Sous tension 1

Notez que lorsque l'appareil est en mode d'attente, il tire toujours du courant à partir des prises secteurs. Pour éteindre l'appareil, appuyez légèrement sur l'interrupteur 1 puis relâchez-le de façon qu'il ressorte du panneau avant. Lorsque l'Indicateur d'état-mode 2 s'éteint, le CDR 25 est hors tension et ne tire pas de courant. Lorsque vous envisagez de ne pas utiliser l'appareil pendant une longue période, par exemple en période de vacances, nous vous recommandons d'utiliser l'interrupteur 1 pour mettre l'appareil hors tension.

Bien que les disques compacts soient très fiables, une manipulation rude risque de les endommager. Évitez d'égratigner la face inférieure (non imprimée) des disques car ceci affecte la lecture des CD standard et porte atteinte à l'enregistrement des disques CD-R et CD-RW. Il est également préférable de tenir les disques par leurs bords afin d'éviter de laisser des empreintes qui risquent elles aussi de porter atteinte à la qualité de la lecture et d'endommager l'ensemble laser et lentille.

Chargement et déplacement des disques Pour charger un disque, ouvrez d'abord la platine CD voulue en appuyant sur la touche appropriée Ouverture/Fermeture 7143 ou 30. Le message O P E N apparait sur l'Afficheur d'informations K. Veillez toujours à ce qu'il y ait suffisamment d'espace devant l'appareil pour permettre l'ouverture des tiroirs des disques. S'il n'y a pas assez de place et le tiroir se bloque avant d'être complètement ouvert, il se refermera automatiquement afin de protéger le mécanisme.

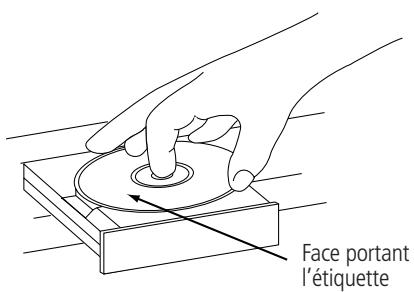

Chargez un disque sur le plateau avec la face imprimée (portant l'étiquette) dirigeée vers le haut. Une fois que le disque est en place, assurez-vous qu’il est correctement centré sur le plateau. Lorsque vous utilisez des disques simples de 8cm, veiliez tout particulièrement à ce que le disque soit correctement centré par rapport aux petites nervures qui se trouvent sur le plateau du disque.

Pour fermer le tiroir, appuyez sur la touche 71430 appropriée ou appuyez légèrement sur l'extérieur de la façade du plateau du disque. Lorsque le tiroir est fermé, le message CLOSE apparait momentanément sur l'Afficheur d'informations K et les lettres TOC se mettent à clignoter sur l'afficheur lorsque le tiroir est complètement fermé.

Si le disque est un CD standard ou un disque CD-R ou CD-RW finalisé, TOC clignote pendant que l'appareil lit l'information Table des matières du disque. Une fois que ces données sont lues, l'Afficheur d'informations K indique le nombre total des plages et la durée totale de toutes les plages sur le disque. Le Voyant CD S s'allume également pour indiquer qu'un CD standard est en cours d'utilisation.

Lorsqu'un disque CD-R ou CD-RW non finalisé est placé sur la Platine-enregistrement 15, le message OPC clignote une fois que l'appareil a lu la Table des matières. Ceci indique que l'appareil est en train d'optimiser ses circuits pour assurer une compatibilité maximale avec le disque enregistrable spécifique en cours d'utilisation. Le nombre et la durée totale des plages qui ont déjà été enregistrées apparaissent sur l'Afficheur d'informations K et le voyant approprié S P s'allume pour vous dire si un disque CD-R ou CD-RW est en cours d'utilisation.

Si un disque de données informatique est placé dans le CDR 25, le message DATA DISC ou DISC ERROR apparaitra, suivant si le disque est ou non finalisé. Les disques de données ne fonctionneront pas, et ne peuvent être enregistré ou dupliqué sur le CDR 25.

Utilisation de la télécommande

La télécommande infrarouge du CDR 25 est concise pour faire fonctionner les deux platines CD ainsi que pour commander les fonctions de programmation de lecture et d'enregistrement. Pour assurer l'utilisation efficace de la télécommande, son fonctionnement est différent de celui des lecteurs de CD standard. Certaines touches sont destinées à une platine CD spécifique, tandis que d'autres sont communes aux deux platines.

Quelle que soit le mode utilisé, platine lecture (CDP) ou enregisture (CDR), les boutons Open/Close resteront toujours utilisables. Les autres fonctions d'entrainement et de programmation sont toutes partagées. Pour utiliser une commande d'entrainement, telle que les touches Lecture 10, Arrêt 24, Pause 25 ou Recherche et Saut 6 9 26 28, les Touches numériques 16 ou les Touches de programmation 5 7 11 27, appuyez d'abord soit sur la touche CDP 4 pour commander la Platine-lecture 3, soit sur la touche CDR 29 pour commander la Platine-enregistrement 15. Lorsque vous appuyez sur la touche, le message CDP ou CDR apparait sur l'Afficheur d'informations K approprié pour confirmer la sélection.

Pour commuter le fonctionnement de la télécommande d'une platine à l'autre, il suffit d'appuyer à tout moment sur la touche Sélection 4 ou 29 correspondant à la platine que vous désirez commander.

Notez que les fonctions relatives au processus d'enregistrement, telles que Vitesse 19 et la double rangée de touches de fonction enregistrement situées au centre de la télécommande 12 13 14 15 20 21 22 et 23 sont des touches de fonction spéciales qui ne nécessitent aucune sélection particulière.

Lecture normale

Avant d'écouter un disque, assurez-vous que l'appareil est correctement installé et a été mis sous tension au moyen de l'Interrupteur 1. Mettez en fonction le CDR 25 en appuyant sur la touche Sous-tension 1 de la télécommande et notez que l'afficheur du panneau avant s'allume.

Insérez un disque en suivant les instructions données à la page précédente. Pour lancer la lecture, appuyez sur la touche Lecture du panneau avant pour la platine appropriée 18 ou 31 ou sur la touche Sélection sur la télécommande pour la platine voulue 4 ou 29, puis appuyez sur la touche Lecture de la télécommande 10. Un triangle > orienté vers la droite apparait sur le Voyant de lecture/pause et l'Afficheur d'informations K indique le numéro de la plage en cours de lecture et la durée de la plage. Lorsque la lecture de chaque nouvelle plage commence, la durée de plage est remise à 00:00 et commence à s'afficher pour la nouvelle plage.

REMARQUE : n'oubliez pas que les disques CD-R ou CD-RW non finalisés ne sont lisibles que sur la Platine-enregistrement 15. Si vous essayez d'écouter un disque non finalisé en le plaçant sur la Platine-lecture 3, le message DISC ERROR apparait pour vous rappeler de placer le disque sur l'autre platine.

Pour lancer la lecture à une plage donnée sur un disque, introduisez le numéro de la plage en utilisant les Touches numériques 15. Notez que lorsque vous choisissez un numéro de plage à deux chiffres, le deuxième chiffre doit être introduit dans les trois secondes qui suivent la pression sur la première touche numérique.

Pour arrêter momentanément le disque à tout moment, appuyez sur la touche Pause 25 19 ou 30. Lors de l'arrêt temporaire d'un disque, deux lignes verticales viennent s'ajouter sur le Voyant de lecture/pause pour indiquer que le disque est en mode Pause. Appuyez soit sur la touche Lecture 10 soit sur la touche Pause 25 pour reprendre la lecture à l'endroit où elle a été interrompue.

En fonctionnement normal, le CDR 25 s'arrête automatiquement au terme de la lecture de toutes les plages d'un disque. Pour arreter la lecture à tout moment, appuyez sur la touche Arrêt 2417 ou 32 correspondant à la platine en cours d'utilisation.

À la fin d'une session d'écoute, retirez les disques des platines en suivant les instructions données à la page précédente. Ne laissez pas les tiroirs ouverts lorsque l'appareil n'est pas utilisé afin d'éviter la pénétration de poussière et de saletés et tout dégât au plateau des tiroirs des disques.

Pour permettre à l'appareil en mode Standby (Attente) à la fin d'une session d'écoute, appuyez sur la touche Hors tension 13. Le message OFF apparait brièvement sur l'Afficheur d'informations, tout tiroir de disque ouvert se ferme automatiquement et l'Indicateur d'état-mode devient ambré.

Lecture aléatoire

Pour la lecture de toutes les plages d'un disque dans un ordre aléatoire, appuyez sur la touche Sélection 4 ou 29 correspondant à la platine utilisée, puis appuyez sur la touche Lecture aléatoire 11. Le témoin de lecture aléatoire A s'allume et toutes les plages du disque seront alors lues, mais dans le désordre.

Recherche

Vous pouvez parcourir rapidement le contenu d'un disque tout en écoutant le son à grande vitesse en mode avance ou recul. Pour parcourir un disque vers l'avant, appuyez sur la touche Recherche avant 23 de la télécommande ou actionnez et maintenez appuyée la touche Suivant 20 ou 28 du panneau avant qui correspond à la platine en cours d'utilisation. Pour parcourir rapidement un disque vers l'arrière, appuyez sur la touche Recherche arrière 9 de la télécommande ou actionnez et maintenez appuyée la touche Précédent 21 ou 29 du panneau avant qui correspond à la platine en cours d'utilisation. Lorsque vous utilisez la télécommande, assurez-vous toujours que vous avez sélectionné la platine que vous désirez commander en appuyant sur la touche de sélection appropriée 4 ou 29 avant d'effectuer la commande à distance voulue.

Saut de plage

Pour passer directement d'une plage d'un disque à une autre, introduisez le nombre de la plage souhaitée au moyen des Touches numériques 16. Le disque s'arrête brièvement pour repérer la plage puis la lecture de la plage commence immédiatement. Lorsque vous introduisez un nombre de plage à deux chiffres, vous nevez introduire le deuxième chiffre dans les deux secondes qui suivent l'introduction du premier chiffre.

Pour passer à la plage suivante d'un disque en parcourant les différentes plages, appuyez sur la touche Plage suivante 28 de la télécommande ou sur la touche Suivant 20 ou 28 correspondant à la platine en cours d'utilisation. D'autres pressions sur cette touche permettent de parcourir vers l'avant les plages du disque.

Lorsqu'un disque est en cours de lecture, appuyez sur la touche Précédent 621 ou 29 pour revenir au début de la plage en cours. D'autres pressions sur la touche Précédent permettent de parcourir vers l'arrière les plages du disque.

Lorsqu'un disque est à l'arrêt, vous pouvez appuyer sur les touches Suivant ou Précédent pour couvrir une plage que vous désirez écouter. Lorsque le numéro de la plage voulue apparait sur le côté gauche de l'Afficheur d'informations K approprié, appuyez sur la touche Lecture 1018 ou 31 pour écouter cette plage.

Lecture continue

Etant donné que le CDR 25 est doté de deux platines CD, vous pouvez placer un disque dans l'un ou l'autre tiroir en vue de sa lecture. En mode de fonctionnement normal, le disque sélectionné n'est lu qu'une fois, et la lecture s'arrête automatiquement au terme de chaque disque.

Cependant, vous pouvez aussi vous servir de la fonction de Lecture continue, auquel cas le CDR 25 lira toutes les plages du disque placé sur une platine, puis passera automatiquement à la lecture des plages du disque placé dans l'autre platine, et continuera ainsi en boucle jusqu'à une pression sur la touche Stop 24.

Pour lancer le mode de lecture continue, pressez d'abord la touche Continuous 27 et notez que l'Afficheur 24 indique l'état en cours du mode. Si le message CONTINUE OFF est affiché, appuyez de nouveau sur Continuous 27 pour le remplacer par CONTINUE ON. Appuyez ensuite sur la touche Play 18-31 pour commencer la lecture, ou, sur la télécommande, pressez CDP 4 ou CDR 29 puis Play 10.

La lecture continue peut être stoppée à tout moment par une pression sur une touche Stop 17324. Pour annuler le mode de lecture continue une fois la lecture lancée, presse deux fois la touche Continuous 2717 pour afficher le message CONTINUE OFF sur l'Afficheur 24.

Affichage de durée

L'affichage de durée du CDR 25 est capable d'indiquer une vaste gamme d'informations sur le contenu d'un CD.

Une fois que l'appareil a lu les données de la Table des matières ou TOC du disque, l'Afficheur d'informations K de la platine sur laquelle le CD a été posé indique le nombre de plages du disque dans les deux cases de gauche et la durée totale du disque. Lorsque le disque est en cours de lecture, le numéro de plage augmente au fur et à mesure que chaque plage est atteinte et l'affichage de durée indique la durée écoulée pour la plage en cours de lecture.

Pour visualiser la durée restante de la plage en cours de lectur restante ML s'allument. L'Afficheur d'informations K fait le compte à rebours de la durée restante de la plage et au début de la plage suivante, le compteur commence à faire le compte à rebours de la durée de lecture de cette plage.

Pour visualiser la durée restante totale de lecture du disqu totale NL s'allument. L'Afficheur d'informations K indique la durée restante totale des plages du disque et fait le compte à rebours jusqu'à la fin de la lecture du disque. Une fois que le disque a été entièrement passé, le nombre total de plages et la durée totale du disque sont affichés.

Écoute au casque

Vous pouvez écouter un disque au casque à tout moment tout simplement en branchant le casque sur la Prise 4 du Panneau avant. Le volume de la sortie casque peut être réglé au moyen de la Commande de niveau casque 5. Notez que tout changement du niveau casque ne modifiera pas les réglages de sortie vers les sorties analogiques. Ces niveaux sont fixes et le volume doit être réglé au moyen de votre récepteur, préamplificateur ou processeur.

Le système de programmation évolué du CDR 25 vous permet de préprogrammer l'ordre de lecture de plages, de répéter une plage ou toutes les plages ou de répéter tout segment d'un disque sans tenir compte des numéros des plages.

Programmation des listes de lecture

Pour programmer l'ordre de lecture des plages d'un disque, insérez le disque, laissez l'appareil dire l'information relative à la Table des matières et attendez que le disque s'arrête et que le nombre de plages et la durée totale de lecture soient affichés. Sélectionnez ensuite la platine qui sera programmée en appuyant sur la touche Sélection CDP 4 de la télécommande pour la Platine-lecture 3 ou sur la touche Sélection CDR 29 de la télécommande pour la Platine-enregistrement 15.

Pour lancer la séquence de programmation, appuyez sur la touche Programmation 345 et notez que le Voyant de PROG B s'allume et que : apparait sur l’Afficheur d’informations K.

Ensuite, introduisez les numéros des plages souhaitées en appuyant sur les Touches numériques 16. Pour les numéros des plages à deux chiffres, veillez à introduire le deuxième chiffre dans les trois secondes qui suivent l'introduction du premier chiffre. À mesure que chaque plage est introduite, l'affichage clignote trois fois, alternant entre deux affichages. Le premier affichage indique le numéro de la plage qui vient d’être introduit, sur le côté gauche de l’Afficheur d’informations K sous le témoin de durée de plage 0, tandis que le côté droit indique le nombre d’étapes qui ont été programmées. Par exemple, après avoir programmé la plage numéro 3 comme la première étape, l'affiche indiquera 03 P-01.

Alternant avec le numéro de plage et l'étape de programmation, un affichage apparaît qui indique la plage et la durée totale de lecture de toutes les plages qui ont été programmées jusqu'ici. Par exemple, l'affichage 61:25 indique que la plage numéro 6 est la dernière qui a été programmée et que la durée totale des plages jusqu'ici est de 61 minutes et 25 secondes.

Ces affichages alternent trois fois puis sont remplacés par un affichage fixe de la durée totale et de la dernière plage programmée.

Continuez à ajouter des plages dans l'ordre de lecture souhaité jusqu'à ce que la session de programmation soit terminée. Vous pouvez programmer jusqu'à 20 plages et répéter une plage si vous le désirez, pourvu que le nombre total de plages n'excède pas 20. Si vous dépassez cette limite, l'affichage indique F U L L. Des plages peuvent également être ajoutées en utilisant les touches Suivant 28 20 28 et Précédent 6 21 29 pour trouver la plage et la touche Programmation 34 5 pour introduire cette plage dans la séquence programmée.

Lorsque la liste complète des plages a été introduite, appuyez sur la touche Lecture 1018 ou 31. La lecture des plages s'effectue alors dans l'ordre dans lequel elles ont ete introduites. Note qu'une liste programmée de plages peut egalament etre enregistrree si le disque faisant I'objet de la programmation est sur la Platine-lecture 3. Suivez les instructions données à la page 20 pour des renseignements complets sur I'enregistrement et la copie.

Une fois que vous avez introduit une liste programmée, elle reste dans la mémoire de l'appareil jusqu'à ce que le disque soit retiré ou que l'appareil soit éteint. Ainsi, à la fin de la lecture d'une liste programmée, il suffit d'appuyer sur la touche Lecture 10 18 ou 31 pour relancer la lecture de la liste.

Pour enlever une étape du programme, appuyez d'abord sur la touche Vérification de programmation pour couvrir la plage que vous désirez supprimer. Appuyez ensuite sur la touche Suppression. L'information affichée clignote et l'étape est enlevée de la liste programmée. Les étapes programmées ne doivent pas nécessairement être supprimées dans un ordre donné ; pourvu que vous ayez trouvé l'étape voulue dans la liste programmée, vous pouvez l'effacer.

Pour annuler une liste programmée entière pendant la lecture, appuyez sur la touche Programmation 34 5 et notez que le témoin de programmation B s'éteint. Pour supprimer une liste programmée entière lorsque le disque est à l'arrêt, il suffit d'ouvrir et de fermer le tiroir du disque. Chaque fois qu'un disque est retiré ou que l'appareil est éteint, la liste programmée est effacée.

Lecture répétée

Le système de programmation du CDR 25 vous permet de répéter une seule plage d'un disque, le disque entier, toutes les plages programmées ou un passage spécifique que vous sélectionnez.

Répétition d'une plage

Pour répéter la plage en cours d'écoute, appuyez sur la touche Repétition 7 et notez que le témoin de lecture répétée D et l'indicateur d'état-répétition 1 E s'allument. Si vous changez de plage en utilisant la touche Précédent ou Suivant 6 23 20 21 28 ou 29 pendant que le mode Repeat 1 (Répétition 1) est actif, la nouvelle plage sera alors répétée.

Une fois que la lecture Repeat 1 est lancée, elle continue jusqu'à ce que l'appareil soit arrêté en appuyant sur la touche Arrêt 24 17 32 ou jusqu'à ce que la platine disque soit ouverte en actionnant la touche Ouverture/Fermeture appropriée 7 14 3 ou 30. À l'arrêt de la lecture, la séquence répétition est effacée et doit être reintroduite si vous désirez repêter une plage d'un autre disque.

Répétition de toutes les plages

Pour répéter dans l'ordre toutes les plages d'un disque ou toutes les plages programmées, appuyez deux fois sur la touche Repétition 7 pendant la lecture du disque et notez que le Voyant de répétition D et l'Indicateur d'état-répétition A11 E s'allument. Une fois que vous avez appuyé sur la touche Lecture 10 18 ou 31, la lecture du disque s'effectue sans interruption du début jusqu'à la fin à moins que vous n'appuyez sur la touche Arrêt 24 17 ou 32. La fonction de répétition All peut être annulée à tout moment en appuyant une fois sur la touche Repétition 7 jusqu'à ce que le témoin de lecture répétée D et l'Indicateur d'état-répétition A11 E s'éteignent. La fonction de répétition All est également annulée lors de l'ouverture du tiroir du disque.

Répétition a-b

Le CDR 25 peut être programmé pour répéter toute section à l'intérieur d'une plage ou un passage complet complément des morceaux d'une série de plages consécutives.

Pour programmer l'appareil pour la lecture répétée A-B, passez d'abord le disque afin de repérer l'endroit où vous désirez que la section répétée commence. Au point de départ, appuyez sur la touche Répétition A-B 27 et notez que le témoin de lecture répétée D s'allume et que l'Indicateur d'état-répétition E affiche un A et clignote. Laissez la lecture du disque se poursuivre jusqu'à l'endroit où vous désirez que la section répétée se termine. À ce point final, appuyez à nouveau sur la touche Répétition A- B 27 et notez que l'Indicateur d'état répétition E s'arrête de clignoter et s'allume en affichant REPEAT A-B.

L'appareil commence immédiatement la lecture de la section que vous avez programmée et la répète continuellement.

Pour revenir à la lecture normale, appuyez sur la touche Répetition A-B 27. Le Voyant et l'Indicateur de Répetition A-B D E s'éteignent et la lecture du disque continue jusqu'à la fin. L'arrêt du disque ou l'ouverture du tiroir du disque annule automatiquement la programmation Répetition A-B.

La réalisation d'enregistrements sur le CDR 25 est une opération simple une fois que vous vous êtes familiarisé avec les principaux fondamentaux de l'enregistrement sur CD. Avant d'effectuer votre premier enregistrement, prenez les quelques minutes nécessaires à la lecture des principaux fondamentaux de l'enregistrement sur CD à la page 14. Vous devrez en particulier vous familiariser avec les types de disques qui peuvent ou ne peuvent pas être utilisés sur le CDR 25. En outre, il peut être que vous ne soyez pas habitués à certains termes utilisés dans les pages suivantes. Les définitions et informations suivantes vous aideront à réaliser des enregistrements sur CD en utilisant les nombreuses caractéristiques du CDR 25 :

• Le CDR 25 dispose d'entrées analogiques et numériques coaxiale et fibre optique. Avant tout enregistrement, vérifier que vous avez bien sélectionné la bonne entrée.
• Une fois qu'un disque a été enregistré, il doit être finalisé. Ce processus ajoute au disque les données relatives à la table des matières finale et le rend lisible sur d'autres appareils. Tant qu'un disque n'est pas correctement finalisé, il ne peut pas être lu sur d'autres appareils, ni sur la Platine-lecture 3 du CDR 25.
• Le CDR 25 peut effectuer des enregistrements sur des disques CD-R ou CD-RW, mais ceux-ci doivent être du type conçu spécifiquement pour les enregistreurs de CD audio. Ces disques sont reconnaissables aux mots "Audio numérique" figurant dans le logo du disque compact sur le disque vierge ou sur son emballage. Les disques munis d'un logo indiquant seulement "Disque compact/Enregistrable" sont destinés à l'enregistrement de données informatiques et NE FONCTIONNERONT PAS sur le CDR 25.
• Il n'est pas possible d'effacer des CD-R ou d'y ajouter d'autres enregistrements une fois qu'ils ont été finalisés.
• Il faut qu'il y ait au moins quatre (4) secondes de durée d'enregistrement inutilisée sur un disque non finalisé pour que l'enregistrement puisse avoir lieu.
• Le maximum de plages pouvant être copiées sur un disque ne peut excéder 99.
• Notez que certains disques d'enregistrement audio CD-R/CD-RW ne peuvent être utilisés que pour des enregistrements à vitesse unique. Si vous utilisez un disque muni d'un tel avertissement, veillez à ne pas réaliser une copie à cette vitesse 2x ou 4x. Cependant, le CDR 25 a été soumis à des essais de compatibilité avec une large gamme de disques vierges de fabricants du monde entier. Dans la plupart des cas, les disques vierges produits des enregistrements de haute qualité à n'importe quelle vitesse de copie.
• Dans de rares cas, il arrive qu'un lecteur de CD ne soit pas compatible avec des disques CD-R. Si vous constatez qu'un disque CD-R est lisible sur certains lecteurs mais pas sur d'autres, c'est très probablement le lecteur qui est en cause, et non pas le disque enregistré ou le CDR 25. N'oubliez pas que les disques CD-RW réalisés sur le CDR 25 ne sont lisibles que sur des lecteurs de CD qui sont conçus spécialement pour recevoir des

disques CD-RW.

A noter que la plupart des lecteurs de DVD sont compatibles avec les disques finalisés CD-RW.

• Certains CD du commerce1 peuvent contenir une protection qui empêche la duplication en numérique. Si tel est le cas, le CDR 25 tentera de procéder à une copie analogique.
• Cet appareil est équipé du "Serial Copy Management System" (SCMS) pour protéger les droits des détenteurs de droits d'auteur. Dans le cadre de ce système, il est possible de réaliser une copie de la plupart des CD pour votre propre usage personnel. Il n'est toutefois pas possible de réaliser une copie numérique à partir d'une autre copie numérique. Il est par contre possible de réaliser une copie analogique d'une copie numérique.
• Le CDR 25 ne peut pas réaliser des copies de disques DVD, de disques de données informatiques, de disques CD de produits ou de disques audio numériques dont la fréquence d'échantillonnage n'est pas compatible avec la gamme du convertisseur de fréquence d'échantillonnage du CDR 25.

Les enregistrements sur le CDR 25 peuvent être réalisés de diverses manières :

• Les disques peuvent être copiés en utilisant la Platine-lecture du CDR 2 5 comme source. Ces copies peuvent être réalisées en temps réel ou à une vitesse double ou quadruple de la vitesse normale de lecture.
• Des enregistrements peuvent être réalisés à partir d'un lecteur de CD externe ou d'une autre source numérique qui est synchronisée avec la copie en cours de réalisation sur le CDR 25.
• Des enregistrements peuvent être réalisés à partir de toute source numérique externe compatible.
• Des enregistrements peuvent être réalisés à partir d'une source analogue.
• Les disques CD-RW ne doivent pas être effacés et recopiés plus de 99 fois. Ceci est une caractéristique propre au format CD-RW, et non un dysfonctionnement du CDR 25.

Copie de disque

La manière la plus simple de réaliser une copie d'un disque entier est d'utiliser la capacité de copie interne du CDR 25.

1. Insérez d'abord un disque vierge ou non formaté dans le Tiroir du disque 15. Une fois le disque inséré, le CDR 25 l'examine pour déterminer s'il s'agit d'un disque CD-R ou CD-RW et s'optimise pour réaliser le meilleur enregistrement possible. Ceci est indiqué par le message OPC qui apparaît sur l'Afficheur d'informations K.
2. Posez le disque à copier dans le Tiroir lecture 3 et attendez que les données relatives à la Table des matières aient été lues et que l’Afficheur d’informations K affiche les données concernant les plages et la durée du disque.
3. Choisissez ensuite une vitesse de copie. La vitesse par défaut est x4, pour laquelle la durée d'enregistrement est le quart de la durée totale de lecture du disque. Avec le CDR

25, vous pouvez aussi sélectionner une vitesse 2x ou temps réel. Appuyez sur la touche Speed 19 pour sélectionner une vitesse comme indiqué par les Indicateurs 2x / 4x F. Lorsqu'aucun Indicateur de vitesse ne s'allume, l'appareil est réglé pour un enregistrement en temps réel. Notez que plus la vitesse de copie de disque est basse, plus l'appareil est tolérant des erreurs que le disque vierge est susceptible de contenir. Cependant, avec la plupart des disques vierges de haute qualité, les vitesses 2x et 4x ne devraient pas poser de problème.

1. Avant de lancer toute duplication, assurez-vous que vous disposez d'un disque vierge ayant suffisamment d'espace. Pour ce faire, déterminez premièrement la durée disponible sur le disque vierge, en soustrayant la durée déjà enregistrée indiquée sur l'Afficheur d'informations K, de la durée totale du disque. Le résultat obtenu doit être plus grand que la durée de votre futur enregistrement.
2. Lorsque vous êtes prêt à débuter la duplication, appuyez sur la touche Dubbing 10. Le message Dubbing H s'allumera, le message Record T clignotera, et s'affichera alors l'indication BUSY sur l’Afficheur d'informations K indiquant que l'appareil est en cours de traitement.
3. Lorsque toutes ces indications seront éteintes, et que l'afficheur indique 01 00 : 00, appuyez sur Play/Select 10 18 31 pour démarrer la copie.

Pendant la copie, vous pourrez en permanence voir le numéro de la piste ainsi que l'avancement de l'enregistrement. Le niveau d'enregistrement est également affiché uniquement pour information, car ce même niveau ne peut être ajusté lors d'une copie en numérique. Il est possible d'écouter le disque source durant la copie en sélectionnant l'entrée correspondante sur votre ampli-tuner, amplificateur, ou décodeur.

Note importante : lorsqu'une copie rapide est en cours de traitement (X2 ou X4), vous entendrez l'enregistrement à partir des sorties CDP 358 à vitesse réelle. La lecture à grande vitesse accroît la hauteur d'un son, ce qui peut endommager vos haut-parleurs en cas d'écoute à un niveau de volume élevé. N'UTILISEZ PAS des niveaux de volume élevés lorsque vous écoutez des copies à grande vitesse en cours de réalisation. Le processus de copie s'arrête automatiquement à la fin de la lecture du disque source. Si vous ajoutez des plages supplémentaires à un disque qui n'a pas encore été finalisé, le message UPDATE clignote sur l'Afficheur d'informations K. Au terme de la copie, le CDR 25 revient en mode de fonctionnement normal. Pour arrêter manuellement une opération de copie, appuyez sur la touche Stop 241732 de l'une ou l'autre platine.

1. Tout comme pour tous les disques CD-R/CD-RW enregistrés, le disque doit être finalisé avant de pouvoir être lu sur d'autres appareils. Reportez-vous à la page 22 pour des instructions complètes sur la finalisation d'un disque.

Remarques concernant la réalisation de copies :

• Pour ne copier qu'une seule plage : Après insertion du disque source dans le tiroir de la Platine-lecture 3, utilisez les commandes Précédent ou Suivant pour choisir la plage souhaitée. (Avec la télécommande, il faut d'abord sélectionner la Platine-lecture en appuyant sur la touche de sélection (CDP).) Vous pouvez alors choisir une vitesse de copie, puis appuyer sur les touches Dubbing puis Play/Select pour lancer l'opération de copie.
• Si vous désirez réaliser une copie avec les plages dans un ordre différent de celui du disque original, omettre certaines plages d'un disque ou réaliser une copie constituée d'un mélange de plages de deux disques différents, créez une Liste de lecture programmée avant d'appuyer sur la touche Play/Select 10 18 pour lancer l'opération de copie. Des instructions sur la création d'une Liste programmée figurent à la page 18. Si vous souhaitez combiner les plages provenant de plusieurs CD, rappelez-vous que vous ne pouvez copier que les plages d'un même CD à la fois, mais que vous pouvez changer de CD source aussi souvent que nécessaire, tant que la durée totale de la copie ne dépasse pas le temps d'enregistrement disponible sur le disque placé sur la Platine-enregistrement 15. NOTEA : les copies contenant des Listes programme mes ne peuvent être réalisées qu'à la vitesse 2x. Si vous essayez de réaliser une copie programmée à la vitesse 2x ou 4x, l'appareil sélectionnera automatiquement la vitesse 2x.
• Les touches Pause ne fonctionnent pas lorsque la réalisation d'une copie est en cours.
• Les plages sont ajoutées automatiquement pour refléter la structure de plages du disque original.
• L'indication de la durée totale du CD enregistré peut être légèrement différente de la durée du disque original en raison des variations de la vitesse de rotation de chaque unité, mais ceci est normal. Aucune information n'a été perdue au cours de l'enregistrement.
• Si le disque original en cours de copie est une copie numérique ou s'il contient des signaux d'interdiction de duplication, l'appareil réalise automatiquement une copie en utilisant une sortie analogique du disque.

Enregistrement synchronisé sur CD

La fonction CD Synchro permet de réaliser un enregistrement automatique en numérique à partir d'un lecteur CD ou MD externe. Pendant un enregistrement synchronisé sur CD, l'appareil d'enregistrement démarre en synchronisation avec la source et les plages sont ajoutées automatiquement.

1. Pour réaliser un enregistrement synchronisé sur CD, sélectionnez d'abord l'entrée numérique appropriée en appuyant sur la touche
2. Entrée 22 22 jusqu'à ce que l'indication voulue COAX ou OPTICAL apparaisse sur l'Afficheur d'informations 24. Des enregistrements synchronisés sur CD ne peuvent pas être réalisés à partir d'une entrée analogique.
3. Assurez-vous ensuite qu'il y a un disque neuf dans le tiroir d'enregistrement.
4. Appuyez sur la touche Synchronisation CD 239 et que le témoin de synchronisation 1 s'allume et que le témoin d'enregistrement 1 clignote. Sélectionnez le type d'enregistrement à effectuer:
5. Pour enregistrer uniquement la première plage à partir du lecteur source, appuyez sur la touche Synchronisation CD de manière que TRK apparaisse sur l'Afficheur d'informations K de la Platine-enregistrement.
6. Pour enregistrer le disque entier ou la bande entière, appuyez sur la touche Synchronisation CD de manière que le message ALL apparaisse sur l'Afficheur d'informations K de la Platine-enregistrement.

Une fois que le mode voulu a été sélectionné, lancez la lecture sur l'appareil source. Le CDR 25 reconnaît automatiquement les données numériques entrantes et commence à enregistrer. Si le support source est un CD, le numérotage des plages du disque original est transféré sur la copie. Si la source à enregistrer n'est pas un CD, vous devrez ajouter les pistes manuellement.

L'enregistrement continue jusqu'à ce que le CDR 25 détecte l'achèvement de la lecture lorsqu'il n'y a aucune signal entrant pendant plus de trois secondes. À ce point, l'opération d'enregistrement s'arrête. Vous pouvez également arrêter à tout moment l'enregistrement en appuyant sur la touche Arrêt de la Platine-enregistrement 2417. Lorsqu'il ne reste que quatre secondes de libre sur un CD vierge, le message DISC FULL apparaitra sur l’Afficheur d'informations K. Lorsque vous verrez ce message, vous devrez stopper le processus d'enregistrement. Lorsque ce CD-R sera enregistré, insérer un disque vierge ou, si vous utilisez un CD-RW, mettre un nouveau disque ou effacer une piste de ce même disque en suivant les instructions de la page 22.

1. Une fois l'enregistrement terminé, et l'appareil revient à son mode de fonctionnement normal. N'oubliez pas de finaliser le disque enregistré afin qu'il soit lisible sur d'autres appareils.

Enregistrement à partir d'une source externe

1. Pour réaliser un enregistrement à partir d'une source externe, posez d'abord un disque audio CD-R ou CD-RW sur la Platine-enregistrement 15.
2. Sélectionnez ensuite l'entrée à utiliser en appuyant sur la touche Entrée 22 22. Par pression sur cette touche, vous pouvez parcourir les choix d'entrées, qui sont indiqués par les mots COAX, OPTICAL et ANALOG sur l'afficheur d'informations K. En outre, un des témoins numériques W ou Y s'allume quand une des entrées coaxiales est sélectionnée, tandis que le témoin analogique X s'allume lorsque ce sont les entrées analogiques.

Notez que lorsque l'entrée numérique coaxiale est sélectionnée, la connexion peut être effectuée via une entrée coaxiale ou fibre optique 67 ou via l'Entrée numérique de la face avant 6. Dans le cas où le même signal numérique est détecté aux entrées sur la face avant et le panneau arrière (coaxiales ou optiques, respectivement), c'est l'entrée de la face avant qui est utilisée pour la source des enregistrements.

1. Appuyez sur la touche Automatique/Manuel pour sélectionner la façon dont les plages seront numérotées sur le disque enregistré.
2. Le mode par défaut est manuel, comme l'indique le témoin Manual V allumé. Dans ce mode, pour les enregistrements numériques ou analogiques, vous devez ajouter les numéro andé pour les enregistrements réalisés à partir de sources analogiques.
3. Le mode automatique ajoute les nombres de plages automatiquement, de l'une des deux manières : lorsque les données relatives aux plages en provenance d'un enregistrement numérique sont présentes, elles sont transférées sur le disque neuf en cours de copie. Ainsi, lorsque le CD en cours de lecture passe d'une plage à la suivante, le disque en cours de copie augmente également de 1 le numéro de la plage. Activer la fonction auto en appuyant sur le bouton Auto/Manuel 13 une fois et contrôler que le témoin Manual V s'éteint.
4. En mode automatique lors d'un enregistrement à partir d'une source analogue ou numérique contenant aucune information de plages, les numéros de plages seront créés dès que le CDR 25 détectera un blanc d'au moins 3 secondes entre les plages. Si le blanc dépasse 5 secondes, l'enregistrement s'arrête. Pour activer la fonction auto, appuyez sur le bouton Auto/Manuel 18 une fois et contrôler que le témoin Manual V s'éteint.
5. èvement sur l'Afficheur d'informations K. Lorsque l'afficheur revient à l'info de plage et de durée, l'appareil est prêt pour la copie.
6. émentation de plage qui a été sélectionné comme décrit ci-dessus, les numéros des plages doivent être augmentés manuellement ou sont ajoutés automatiquement. Quel que soit le mode sélectionné, une plage peut être ajoutée à tout moment en appuyant sur la touche Incrémentation de plage 38 14

Remarque: S'il y a une pause dans le signal de lecture de plus de 5 secondes pour les enregistrements numériques et de 10 secondes pour les enregistrements analogiques, le CDR 25 arrête l'enregistrement. Par ailleurs, lorsque la touche Pause est actionnée au cours d'un enregistrement, le numéro de la plage augmente d'une unité et l'enregistrement s'arrête et doit être relancé en appuyant sur la touche Lecture / Sélection 10 18. Quand l'enregistrement est terminé, appuyez sur Stop 17 24.

Contrairement aux magnétophones analogiques conventionnels, le CDR 25 n'a pas besoin de faire l'objet d'un réglage de niveau lorsque des enregistrements sont effectués à partir d'une source numérique. Bien que l'Indicateur de niveau fonctionne, il n'a qu'un rôle informatif et le niveau ne peut pas être modifié ni régulé. Cependant, lorsque vous effectuez un enregistrement à partir d'une source analogue externe telle qu'un magnétophone à cassettes ou la sortie analogue d'un récepteur ou d'un préamplificateur, vous devriez régler les niveaux d'entrée au moyen de la Commande de niveau d'enregistrement 16 maintes.

Réglez les niveaux de manière que les segments bleus et blancs de l'affichage soient presque tous allumés et que les segments rouges ne clignotent que de temps en temps. Si les signaux rouges sont continuellement allumés, l'enregistrement sera déformé et de qualité inacceptable.

Pour arrêter l'opération d'enregistrement, appuyez sur la touche Arrêt 24 17. L'enregistrement s'arrête automatiquement s'il nécessite plus de place que celle qui est disponible sur le disque CD-R/RW. Le message DISC FULL apparait alors pour vous rappeler qu'un disque neuf est nécessaire.

1. À la fin d'un enregistrement, un message BUSY apparaîtra brièvement et un message UPDATE pourrait apparaître. L'appareil reviendra à son fonctionnement normal. N'oubliez pas de finaliser le disque après l'enregistrement afin qu'il soit lisible sur d'autres lecteurs.

Finalisation des disques CD-R et CD-RW La finalisation est une opération simple qui complète l'enregistrement d'un disque pour qu'il puisse être utilisé sur d'autres lecteurs. Lorsqu'un enregistrement est terminé, le disque doit être finalisé. Cette opération effectue, un disque CD-R ne peut pas être modifié et de nouvelles plages ne peuvent pas y être ajoutées. Les disques CD-RW sont "verrouillés" une fois qu'ils sont finalisés et doivent être "définalisés" pour permettre un effacement ou un enregistrement supplémentaire.

À terme de tous les enregistrements gravés sur un disque, vérifie que celui-ci se trouve bien sur la Platine-enregistrement 15 pour être finalisé. Si le disque vient seulement d'y être placé, le CDR 25 commence par lire les données Table des matières avant d'afficher le nombre de plages et la durée totale de lecture du disque dans la partie enregistrement de l'Afficheur d'informations K.

Pour finaliser le disque, pressez d'abord Finalize 1512 et vérifiez que le message FINALIZE clignote sur l'Afficheur d'informations K et que le témoin d'enregistrement T s'allume. Vous avez alors huit secondes pour presser Play/Select 1018 et vérifier que FINALIZE s'arrête de clignoter, pour être remplacé par TOC WRITE 1:11. La partie 1:11 correspond au départ du compte à rebours informant de la durée restante de la procédure de finalisation. Lorsque le compte à rebours indique 0 : 00 et que le témoin d'enregistrement T s'éteint, l'Afficheur d'informations K revient en mode d'affichage normal et la finalisation a été effectuée. Le disque peut maintenant être lu par tous les lecteurs CD ou DVD compatibles. Le Témoin CD S reste allumé pour vous rappeler que le disque est maintenant un CD standard.

DÉfinalisation et effacement des disques cd-rw

Les disques CD-RW sont uniques en ce sens qu'ils sont non seulement enregistrables mais réenregistrables. Il s'ensuit que vous pouvez les réutiliser comme une cassette. Cependant, le processus de réutilisation d'un disque CD-RW est légèrement différent de celui d'une cassette.

Définalisation d'un disque cd-rw

Si vous désirez conserver l'enregistrement sur un disque CD-RW mais ajouter une plage ou effacer telle ou telle plage, vous devez en premier lieu définitiver le disque. Pour ceci, posez le disque CD-RW sur la Platine-enregistrement 15 et attendez que la lecture des données relatives à la Table des matières soit achevée.

Pour définaliser un disque, pressez d'abord Erase 211 et vérifiez que le message UN FINALIZE clignote sur l'Afficheur d'informations K et que le témoin d'enregistrement T s'allume. Vous avez alors huit secondes pour presser Play/Select 10 18 et vérifier que TOC ERASE apparait sur l'Afficheur d'informations K, suivi par une indication de durée (ex. 1:1). Cette partie du message correspond au départ du compte à rebours informant de la durée restante de la procédure de définalisation. Lorsque le compte à rebours indique 0 : 0 et que le témoin d'enregistrement T s'éteint, l'Afficheur d'informations K revient en mode d'affichage normal et la définalisation a été effectuée. Notez que le témoin CD-RW P S s'allume pour vous rappeler que le disque est maintenant prêt pour les opérations d'effacement ou d'ajout de plages.

Effacement du contenu d'un cd-rw

Pour effacer tout le contenu d'un CD-RW, il est indifférent qu'il ait été, ou non, finalisé. Pressez d'abord Erase 211 et vérifiez que le message DISC ERASE clignote sur l'Afficheur d'informations K et que le témoin d'enregistrement T s'allume. Selon que le disque est, ou non, finalisé, vous devrez éventuellement presser Erase 211 une seconde fois pour faire apparaître le message DISC ERASE. Vous avez alors huit secondes pour presser Play/Select 1018 et vérifier que DISC ERASE apparait sur l'Afficheur d'informations K, suivi par une indication de durée (ex. 1:1). Cette partie du message correspond au départ du compte à rebours informant de la durée restante de la procédure d'effacement. Lorsque le compte à rebours indique

revient en mode d'affichage normal et la procédure d'effacement a été effectuée. Le disque est de nouveau vierge et peut être réutilisé.

Effacement d'une plaque

Les plages gravées sur un disque CD-RW peuvent être effacées individuellement, une à la fois, en commençant par la. Notez que le disque doit être définalisé avant que les plages puissent être effacées individuellement. Si le disque est finalisé, suivez les instructions ci-dessus relatives à la définalisation avant d'effectuer les démarches suivantes.

Pour effacer la dernière plage d'un disque (préalablement définalisé), pressez d'abord la touche d'effacement 211 pour que le message 01 TR ERASE clignote sur l'Afficheur d'informations K et que le témoin d'enregistrement T s'allume. Vous avez alors huit secondes pour presser Play/Select 1013 et remarquer que 01 TR ERASE s'arrête de clignoter, pour être remplacé par une indication de durée (ex. 0:03). Cette partie du message correspond au départ du compte à rebours informant de la durée restante de la procédure d'effacement. Lorsque le compte à rebours indique 0:00 et que le témoin d'enregistrement T s'éteint, l'Afficheur d'informations K revient en mode d'affichage normal et la plage a été effacée. Vous pouvez maintenant répéter cette procédure pour les autres plages à effacer, en remontant vers l'amont à partir de la dernière plage enregistrée sur le disque, ou revenir à un mode de fonctionnement normal.

Remarque importante sur le temps d'effacement et de finalisation : quelle que soit la vitesse à laquelle un disque a été enregistré, le CDR 25 efface et finalise les disques à la vitesse 4x afin de minimiser la durée du processus. Cependant, dans certains cas, il se peut que l'appareil doive répéter le processus d'effacement ou de finalisation en raison de la nature du disque utilisé. C'est pourquoi il est normal que le temps nécessaire pour effectuer ces démarches varie d'un disque à l'autre.

GUIDE DE DEPANNAGE

SYMPTÔME	CAUSE POSSIBLE	SOLUTION
L'appareil ne fonctionne pas lorsqu'on appuie sur l'interrupteur Attente ou sur la touche Sous tension de la télécommande.	• Pas de courant. • L'appareil n'a pas eté mis sous tension en appuyant sur l'Interrupteur.	• Vérifier que le cordon secteur est branché sur une prise de courant alimentée. • Vérifier si la prise secteur comporte un interrupteur. • Appuyer sur l'Interrupteur.
La télécommande ne fonctionne pas.	• Mauvaise platine sélectionnée. • Les piles sont usées. • Le capteur est bouché par un objet.	• Appuyer sur la touche CDP pour commander la Platine-lecture; appuyer sur la touche CDR pour commander la Platine-enregistrement. • Remplacer les deux piles. • Enlever les objets qui cachent le panneau avant ou connecter un capteur distant à la prise jack Entrée de la télécommande.
Le disque ne peut pas être effacé.	• Un disque CD-R est utilisé.	• Les disques CD-R ne sont pas effaçables. Utiliser un disque CD-RW.
Un disque CD-R enregistré n'est pas lisible sur un autre lecteur de CD ou le message DISC ERROR apparait sur l'afficheur de la Platine-lecture.	• Disque CD-R non finalisé.	• Finaliser le disque CD-R sur la Platine-enregistrement du CDR 25 (voir page 22).
L'enregistrement s'accrite soudainement.	• Arrêt ou pause de la source d'entrée.	• En mode automatique, un enregistrement s'accrite toujours lorsque la source d'entrée est en pause pendant plus de 3 secondes pour un enregistrement numérique et 10 secondes pour un enregistrement analogique.

MESSAGESD'ERREUR

MESSAGE D'ERREUR	EXPLICATION ET CAUSE PROBABLE	SOLUTION
CHECK DISC	·Une touche relative à l'enregistrement a été actionnée lors-qu'un disque finalisé est sur la Platine-enregistrement 15. ·Une touche relative à l'enregistrement a été actionnée lors-qu'un CD standard est sur la Platine-enregistrement 15.	·Définaliser le disque pour ajouter des plages sur un disque CD-RW. ·Remplacer le disque par un disque CD-R ou CD-RW vierge. ·Remplacer le disque par un disque CD-R vierge ou un disque CD-RW vierge ou non finalisé.
DATA DISC	·Un CD-ROM non audio ou un disque CD-Video a été inséré dans l'appareil.	·Seuls des disques CD audio et des disques DTS sont lisibles sur le CDR 25 ; remplaçer le disque.
DISC ERROR	·Un disque non finalisé a été posé sur la Platine-lecture 3. ·Un disque DVD a été inséré dans l'appareil.	·Finaliser le disque (voir page 22). ·Remplacer le disque. Le CDR 25 ne lit ni ne copie les disques DVD.
DISC FULL	·Voues doivent-disposer d'au moins quatre secondes sur le disque pour pouvoir réaliser un enregistrement.	·Utiliser un autre disque CD-R ou CD-RW vierge. ·Effacer une ou plusieurs plages d'un disque CD-RW.
ERROR	·Le disque n'est pas placé correctement. ·Le disque est défectueux.	·Ouvré le tiroir et vérifier que le disque est placé correctement. ·Essayer un autre disque.
FAILED	·Une copie n'a pas été achèvée correctement.	·Vérifier le disque lecture ·Répéter le processus de copie.
FULL	·Plus de 20 plages ont été programmesées.	·Le CDR 25 ne peut enregistrer plus de 99 pistes sur un disque.
NO AUDIO	·Une touche relative à l'enregistrement a été actionnée lorsqu'un disque non audio est sur la Platine-enregistrement 15.	·Remplacer le disque par un disque audio CD-R vierge ou un disque audio CD-RW vierge ou non finalisé.
SVC-1	·Problème interne au CDR 25.	·Contacter un service agréé Harman Kardon.

Fréquence d'échantillonnage en lecture	44,1 kHz
Conversion N/A	96 kHz, Conversion multibits Delta Sigma
Suréchantillonnage	128 fois

Réponse en fréquence 2 Hz - 20,050 kHz

S/B Lecture 100 dB

Gamme dynamique Lecture 95 dB

Coefficient de distorsion harmonique

totale Lecture 0.01% / 0 dB

Sortie audio analogique 2 V RMS, ± 2 dB

Sortie numérique coaxiale 0,5 Vpp/75Ω

Sortie casque 1 V RMS/32Ω charge

Spécifications enregistrement

Fréquences d'échantillonnage entrées numériques 32 kHz - 96 kHz

S/B Enregistrement : Analogique 80 dB

S/B Enregistrement : Mode Copie numérique

S/B Enregistrement : Source numérique externe Source - 10 dB

Gamme dynamique Enregistrement 90 dB

Distorsion harmonique totale 0.01% / dB

Enregistrement

Sensibilité Entrée analogue 330 mV RMS 47 kΩ ± 0 dB

Entrées numériques (Enregistrement direct) 44,1 kHz, ± 100 ppm/min

Généralités

Puissance 110~240 VAC/50~60Hz

Puissance consommée 28 watts

Dimensions

Largeur 440 mm

Hauteur 112 mm

Profondeur 355 mm

Poids 5,8 kg

La mesure de la profondeur comprend les touches et les prises jack de connexion.

La mesure de la hauteur comprend les pieds et le châssis.

Toutes les caractéristiques et spécifications sont susceptibles de modifications sans préavis.

Harman Kardon est une marque déposée et

Power for the Digital Revolution est une marque déposée de Harman Kardon Inc.
