SHP65W2 - Hotte PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	PROLINE
Modèle	SHP65W2
Alimentation	220-240 V ~ 50 Hz
Puissance totale	140 W
Puissance moteur	100 W
Éclairage	1 x 40 W max (ampoule)
Diamètre de sortie d'air	120 mm
Niveau sonore (vitesse minimale)	58 dB(A)
Niveau sonore (vitesse maximale)	68 dB(A)
Nombre de vitesses	3 (minimale, moyenne, maximale)
Fonction d'éclairage	Oui
Mode d'évacuation	Extérieur (évacuation) ou recyclage (circulation intérieure)
Type de filtre	Filtres antigraisse métalliques (lavables) + filtres à charbon (optionnels)
Nettoyage des filtres antigraisse	Tous les 2 mois (trempage dans eau et détergent doux)
Distance minimale de sécurité (plaque électrique)	65 cm
Distance minimale de sécurité (plaque gaz)	75 cm
Installation	Murale ou avec caisson
Utilisation	Usage domestique uniquement
Sécurité	Parties accessibles chaudes ; ne pas flamber sous la hotte ; débrancher avant entretien
Largeur	65 cm

FOIRE AUX QUESTIONS - SHP65W2 PROLINE

Comment installer la hotte PROLINE SHP65W2 ?

L'installation murale nécessite de percer des trous de 8 mm distants de 430 mm, d'introduire des chevilles, et de visser la hotte. Pour l'installation avec caisson, percez 4 trous de 4 mm au bas du caisson et fixez la hotte avec les vis fournies. Respectez les distances minimales de sécurité : 65 cm pour une plaque électrique et 75 cm pour une plaque à gaz.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

Pour une plaque électrique, la distance minimale est de 65 cm entre la surface de cuisson et la partie la plus basse de la hotte. Pour une plaque à gaz, cette distance est de 75 cm.

Comment nettoyer les filtres de la hotte ?

Débranchez la hotte, retirez les filtres et faites-les tremper dans une solution d'eau et de détergent liquide doux. Rincez abondamment à l'eau chaude et séchez. Cette opération doit être effectuée au moins tous les 2 mois.

Comment régler la circulation d'air entre évacuation extérieure et recyclage ?

Orientez le régulateur vers l'extérieur (figure 3A) pour évacuer l'air vers l'extérieur, ou vers l'intérieur (figure 3C) pour le recyclage. Installez ensuite la sortie d'air et ouvrez la hotte.

Que faire si la hotte ne fonctionne pas ?

Vérifiez que la hotte est branchée et que la prise secteur fonctionne. Assurez-vous que le commutateur est sur une position de vitesse (1, 2 ou 3) pour le moteur, et sur 'I' pour l'éclairage. Si le problème persiste, contactez le service après-vente.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte du secteur. Retirez le capot ou le filtre pour accéder à l'ampoule. Remplacez-la par une ampoule de 40 W max (même type). Le manuel ne précise pas le culot, mais il s'agit généralement d'une ampoule à vis ou baïonnette standard. Replacez le capot et rebranchez.

Puis-je utiliser la hotte avec une gazinière ?

Oui, mais respectez une distance minimale de 75 cm entre la surface de cuisson et la partie la plus basse de la hotte. Assurez-vous que la pièce est correctement ventilée.

À quelle fréquence dois-je nettoyer les filtres antigraisse ?

Les filtres antigraisse doivent être nettoyés au moins tous les 2 mois pour éviter les risques d'incendie. Les filtres à charbon, si utilisés, doivent être remplacés environ tous les 4 mois, selon la fréquence d'utilisation.

La hotte peut-elle être utilisée en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode recyclage. Il suffit d'orienter le régulateur vers l'intérieur (figure 3C). Dans ce mode, des filtres à charbon sont nécessaires pour absorber les odeurs.

Où trouver le manuel d'utilisation de la hotte PROLINE SHP65W2 ?

Le manuel est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez le télécharger ou demander une traduction dans votre langue.

MODE D'EMPLOI SHP65W2 PROLINE

Guide d'instructions

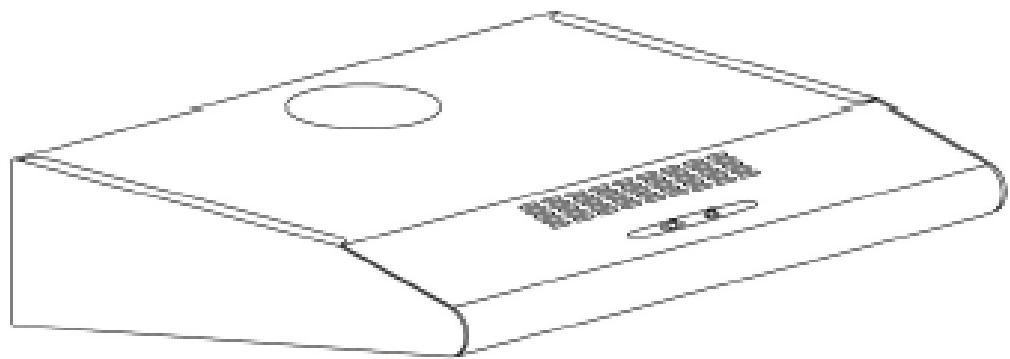

PROLINE

Modèle : SHP 65W-E

Modèle : SHP 65SS-E

PRECAUTIONS

Cet apparéil est destiné à un usage domestique uniquement. Toute'utilisation autres que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus, et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil en toute sécurité et avoir compris les dangers impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée

simultanément avec des apparèils utilisant du gaz ou un autre combustible.

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

Ne pas flamber d'aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet apparéil peuvent开发商chaudes lorsqu'il est utilisé avec des apparéils de cuisson.

L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Les réglementations concernant l'évacuation de l'air doivent être respectées.

Lorsque la hotte de cuisine est placée au-dessus d'un apparéil à gaz, la distance minimale à respecter entre la surface support des recipients de cuisson de la table de cuisson et la partie la plus BASSE de la hotte de cuisine, cette distance doit être d'au moins 65 cm.

PRECAUTIONS DE SECURITE

Si vous utilisez cette hotte à côté d'une cheminée ou d'un brûleur utilisant une autre énergie que l'énergie électrique, veiliez à ce que la hotte n'évacue pas l'air nécessaire au bon fonctionnement de la cheminée ou du brûleur.

Respectez toutes les recommendations de vos autorités locales concernant l'évacuation de fumées à l'extérieur.

L'installation et l'utilisation d'appareils électriques peuvent partager, dans certaines conditions, des dangers.

Ne vérifie pas l'etat des filtres pendant que la hotte fonctionne.

Ne touchez pas les ampoules juste après avoir étéint la hotte.

Evitez toute flamme libre sous la hotte pour ne pas endommager les filtres ni risquer un incendie.

Soyez très prudent avec les fritures. L'huile étant surchauffee, les risques d'incendie sont beaucoup plus grands.

Débranchez la hotte du secteur avant toute opération d'entretien.

Ne jetez pas vos apparéils électriques usés avec vos ordures menagères. Déposez-les auprès d'installations pour recyclage.

Pour toute information sur ces installations, adressez-vous à vos autorités locales compétentes.

Débranche la hotte du secteur lorsque vous ne l'utilisez plus et avant de la nettoyer.

ATTENTION: Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est

Utilisé avec des appareils de cuisson.

Une ventilation convenable de la pierce doit etre prévue lorsque la hotte de cuisine est utilisée simultanément avec des apparéils utiliser du gaz ou un autre combustible.

INSTRUCTIONS D'INSTALLATION

Installation sur un mur :

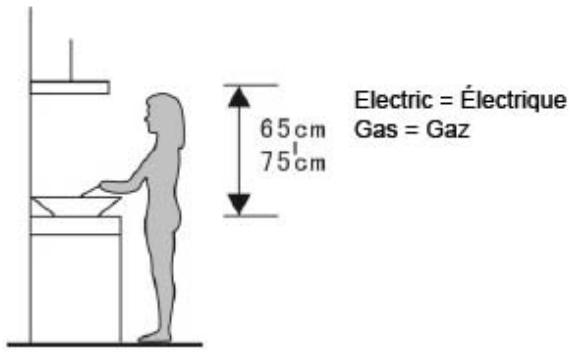

Après installation, La distance minimale à respecter entre la surface support des éléments de cuisson de latable de cuisson et la partie la plus BASSE de la hotte de cuisine. (Lorsque la hotte de

cuisine est placée au-dessus d'un apparéil à gaz ou mixte, cette distance doit être d'au moins 75 cm et 65 cm pour un apparéil électrique.

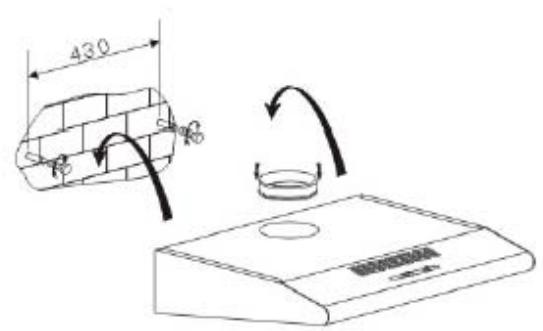

Percez deux trous de 8 mm, distants de 430 mm de l'ouverture d'aération praticée sur le dessus de la hotte, au milieu. Alignez la hotte sur les trous pour vérifier qu'elle se trouvera exactement au-dessus de la plaque de cuisson.

Introduisez une chevelle dans chacun des troux (les chevilles sont fournies).

Vissez les vis dans les chevilles. Laissez 1 mm entre la tete des vis et le mur.

Posez la hotte sur les deux vis et marquez les positions des deux vis du bas.

Retirez la hotte et percez les trous de ces deux vis. Introduisez une chevelle dans chacun des trous.

Posez la hotte sur les deux vis du haut, vissez les vis du bas dans les chevilles correspondantes et terminez de serrer les quatre vis au maximum.

Fixez la valve unidirectionnelle sur la hotte.

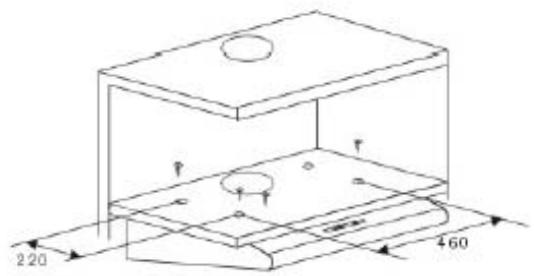

Montage du caisson :

Percez 4 × 4 ~mm sur le bas du caisson.

Fixez la valve unidirectionnelle sur la hotte, posez la hotte sur le bas du caisson et vissez les 4 vis (fournies) dans les trouss que vous venez de percer.

Ajustez les planches régiables en bas de la hotte pour combler l'espace entre l'arrière de la hotte et le caisson.

Ne montez pas cette hotte au-dessus d'un grill à hauteur des yeux sans vérifier aparavant que la hotte ne risque pas de perturber le fonctionnement du grill. Si un apparéil de combustion à essence se trouve dans la pièce où vous voulez installer la hotte, (par exemple la chaudière d'un chauffage central), montez un conduit de cheminée de type équilibré. Avec un autre type de conduit, vérifie que l'aération de la pièce est suffisante. L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible. AVERTISSEMENT: Avant de percer chacun des trous de montage de la hotte, vérifie qu'aucune conduite d'eau et chaque cable électrique ne sont encastrés dans le mur précisé à cet endroit.

UTILISATION

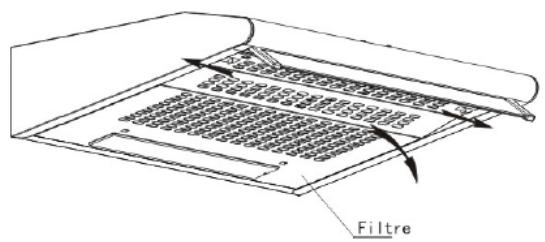

Pour ouvrir la hotte, poussez les deux brides vers l'intérieur. Le couvercle du filtre descend.

Branchez la hotte sur une prise secteur.

Poussez le commutateur (*) sur la position "I".L'ampoule s'allume. Ramenez-le sur la position "0" pour eteindre l'ampoule.

Poussez le commutateur (*) sur la position "1", "2" ou "3" pour démarrer le moteur. Chaque position correspond à une vitesse différente (vitesse minimale, moyenne, maximal). Ramenez le commutateur sur la position "0" pour éteindre le moteur.

Réglage de la circulation d'air

Evacuation de l'air vers l'extérieur : Orientez le régulateur vers l'extérieur (voir la figure 3A), installez la sortie d'air et ouvre la hotte. Les fumées aspirées sont evacuées vers l'extérieur. Circulation de l'air à l'intérieur : Orientez le régulateur vers l'intérieur (voir la figure 3C), installez la sortie d'air et ouvre la hotte. L'air aspiré est renvoyé à l'intérieur.

Pic.3

RECOMMANDATIONS D'UTILISATION ET D'ENTRETIEN

Mettez en route la hotte juste avant de commencer une cuisson.
Vérifiez que l'aération de la piece est suffisante si vous utilisez la hotte en même temps qu'un apparèil au gaz ou brûlant tout autre combustible.
Laissez la hotte fonctionner encore pendant 15 minutes après que vous avez cesser d'utiliser la plaque de cuisson afin de terminer d'évacuer les fumées et les odeurs de cuisson.
Votre hotte n'a pas été conçue pour fonctionner au-dessus d'une grande flamme nue.
Respectez toutes les directives officielles concernant l'évacuation des fumées.

NETTOYAGE

Pour prévenir des risques d'incendie, nettoyez le filtré au moins tous les 2 mois, selon les instructions suivantes.

Débranche la hotte de la prise secteur, retirez les filtres et mettez-les à tremper dans une solution d'eau et de détergent liquide doux.

Rincez complètement à l'eau chaude et séchez.

Des lavages repétés peuvent ternir la couleur des parties en aluminium. Cette déterioration n'est pas couverte pas notre garantie. Si elle vous gêne, remplacez les filtres tous les quatre mois, environ. La durée de saturation des filtres au charbon dépend de la fréquence d'utilisation de la hotte, des modes de cuisson que vous utilisez et de la fréquence de nettoyage des filtres antigraissse.

Essuyez régulièrement les surfaces extérieures de la hotte avec un chiffon légèrement trempe dans un détergent liquide non abrasif. (N'essayez pas de nettoyer le moteur.)

SPÉCIFICATIONS :

Diametre de la sortie = 120mm

220 - 240 V ~ 50 Hz 140 W

Moteur : 100 W Ampoule : 1 x 40 W Max

Émission sonore (Vitesse MAX.): 68 dB(A) re 1 pW

Émission sonore (Vitesse MIN.): 58 dB(A) re 1 pW

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans le mode d'emploi. Veuillez nous excuser pour la gène occasionnée.
