CP-DV 1000 - Support d'enceinte PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'enceinte (pied de haut-parleur)
Marque	PIONEER
Modèle	CP-DV 1000
Compatibilité	Enceinte Pioneer S-DV1000ST
Dimensions (L x H x P)	275 mm x 945 mm x 275 mm
Poids	4,5 kg
Matière	Métal (acier) et plastique (base, supports)
Couleur	Noir (montants) / gris ou bois (supports selon orientation)
Assemblage nécessaire	Oui, vissage des bases et supports
Accessoires inclus	2 bases de pied, 4 montants, 2 supports d'enceinte, 2 capots arrière, 16 vis longues noires, 2 vis courtes argentées, 1 mode d'emploi
Gestion des câbles	Passage interne du câble dans les montants et fente sous la base
Stabilité	Surface stable et plane requise ; caler avec carton si nécessaire
Entretien et nettoyage	Chiffon doux sec ou légèrement humide avec détergent neutre dilué ; proscrire diluants, benzène, insecticides
Sécurité d'installation	Utiliser exclusivement les vis fournies ; ne pas utiliser d'enceinte non compatible ; démonter l'enceinte avant déplacement
Réglage tonalité	Position proche du mur pour plus de basses, éloignée pour moins de basses
Reparabilité	Pièces détachées disponibles via service après-vente Pioneer
Garantie	Garantie constructeur standard (voir conditions)
Pays d'origine	Chine (probable)
Notice disponible	Français, PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - CP-DV 1000 PIONEER

Quelles enceintes sont compatibles avec le support Pioneer CP-DV 1000 ?

Ce support est conçu exclusivement pour l'enceinte Pioneer S-DV1000ST. L'utilisation d'autres enceintes peut entraîner une instabilité ou des dommages.

Comment assembler le pied CP-DV 1000 ?

Fixez d'abord la base aux montants avec les vis noires longues (16x). Faites passer le câble dans les montants, fixez le support d'enceinte en haut avec les vis noires, puis vissez l'enceinte avec les vis argentées courtes (2x). Enfin, installez le capot arrière.

Comment faire passer le câble d'enceinte dans le support ?

Insérez le câble par le haut du montant (2) jusqu'à la base (3), puis longez le côté (4) et faites-le ressortir par l'orifice arrière du support d'enceinte (5). Fixez-le dans la fente sous la base.

Quelles sont les précautions de sécurité à respecter ?

Placez le pied sur une surface stable et plane. Utilisez uniquement les vis fournies. Ne montez pas d'autre enceinte que la S-DV1000ST. Pour déplacer l'ensemble, retirez d'abord l'enceinte.

Comment nettoyer le support CP-DV 1000 ?

Utilisez un chiffon doux sec. En cas de saleté tenace, humidifiez légèrement avec un détergent neutre dilué (5-6x dans l'eau), puis essuyez avec un chiffon sec. N'utilisez jamais de diluants, benzène ou insecticides.

Le support PIONEER CP-DV 1000 est-il livré avec les pieds ?

Oui, le kit comprend 2 bases de pied, 4 montants, 2 supports d'enceinte et toutes les vis nécessaires.

Comment améliorer les basses avec ce support ?

Rapprochez l'enceinte du mur. Pour un son sourd, éloignez-la. Placer l'enceinte contre un rideau épais peut aussi réduire les basses excessives.

Le support peut-il être utilisé sur un sol en pente ?

Non, le sol doit être parfaitement plat et stable. Utilisez des cales en carton si nécessaire pour éviter tout basculement.

Quelles sont les dimensions et le poids du support ?

Dimensions : 275 mm (L) x 945 mm (H) x 275 mm (P). Poids : 4,5 kg.

Où puis-je télécharger la notice d'utilisation ?

La notice au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction par email.

MODE D'EMPLOI CP-DV 1000 PIONEER

Support de haut-parleur CP-DV1000 Mode d'emploi et Guide d'installation

Avant d'installer le système

Tout d'abord, nous vous remercions de l'achat d'un support de haut-parleur Pioneer CP-DV1000. Ce support de haut-parleur ne doit être utilisé qu'avac le système de haut-parleur Pioneer S-DV1000ST.

• Veuiller lire attentivement ce Guide d'installation avant d'installer votre système d'enceinte, puis conservez-le afin de pouvoir vous y reférer à l'avvenir le cas échéant.
• Avant d'installer votre système d'enceinte, nous vous recommendons vivement de dire soigneusement le Mode d'emploi concernant l'utilisation de votre système.

ATTENTION!

Utilisez uniquement les vis fournies lorsque vous montez et fixez l'enceinte sur son pied.
- Ne placez pas le pied sur une surface instable et/ou en pente. Le pied et l'enceinte risqueraient de se renverser et d'être ainsi endommages.
- Ne montez pas sur ce pied une enceinte une autre enceinte que l'enceinte Pioneer spécifiée ci-dessus. Le pied risquerait de s'effonder et d'être endommagé et/ou l'enceinte de se renverser et de provoquer des blessures.
- Lorsque l'on déplace l'enceinte et le pied, il faut d'abord enlever l'enceinte fixée sur le pied, puis déplacer le pied en tenant les deux montants du pied.

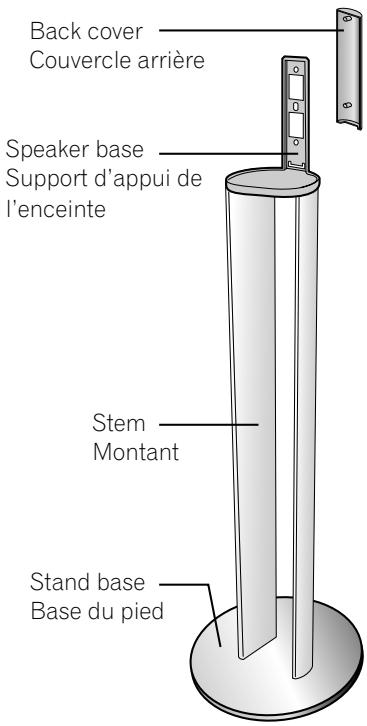

Vérification du contenu de la boîte

Vérifiez que vous étés bien en possession de tous les accessoires.

Stand base (x2)
Base du pied (x2)

Speaker base (x2) Support d'appui de I'enceinte (x2)

Long black screws (x16)
Vis longues noires (x16)

Back cover (x2)
Couvercle arrêté (x2)

Short silver screws (x2)
Vis courtes argentées (x2)
[BMZ50P140FNC]

These operating instructions Le mode d'emploi [SRD1245]

Assemblage du support du haut-parleur

1 Fixer la base du pied aux montants au moyen des vis noires fournies à cet effet.

Aligner les quatre trous des vis situés sur la base du pied de l'enceinte avec les trous des vis qui se trouvent sur les deux montants. Puis, introduire les vis dans les trous respectifs et les serrer.

2 Faire passer le cable de l'enceinte vers le bas à partir de la base du pied (1) à travers la partie supérieure du montant (2).

Peu imports le montant que vous utilisez pour faire passer le cable. Fixer le cable en le faisant rentrer dans la fente qui se trouve sous la base du pied.

3 Faire passer le cable de l'enceinte de la partie supérieure du montant jusqu'à la base du pied (3), le long du côté (4), puis le faire sortie par l'orifice de la partie arrrière (5) du support d'appui de l'enceinte.

4 Fixer le support de l'enceinte sur la partie supérieure des montants au moyen des vis noires fournies avec le pied.

Aligner les quatre trous des vis situés sur le support d'appui de l'enceinte avec les trous des vis qui se trouvent sur les deux montants. Puis, introduire les vis dans les trous respectifs et les serrer.

5 Mettre en place l'enceinte satellite et l'immobiliser au moyen des vis argentées fournies avec le pied.

Selon la maniere vous positionnez l'enceinte, vous qurez une partie supérieure de couleur grise ou de couleur bois. Assurez-vous que le cable de l'enceinte (venant du montant) est assez long pour atteindre les bornes de connexion avant de le fixer.

6 Connecter la cable de l'enceinte aux bornes de connexion situées sur la partie arrêté de l'enceinte.

7 Installer le couvercle arrêté comme indiqué sur l'illustration à droite.

Note

Si vous nevez-retirerle couvercle
arriere,l'enlever en titant a partir de
Ima partie inférieure.

Installation

Placer le pied sur une surface stable et plane (bien à niveau). Si vous placez le pied sur une surface instable, ceci peut être dangereux si la surface sous le pied n'est pas parfaitement place. S'il existe des vides sous le pied, stabilisez le pied en replissant les vides avec du carton ou un autre matériel similaire.

La tonalité est affectée par la position où se trouve le pied.

Si les basses sont insuffisantes, déplacez l'enceinte pour la placer plus pres du mur. Le son des basses le plus riches est obtenu lorsque l'enceinte est placee contre le mur. Si le son des basses est trop fort, produisant un son sourd ou amorti, eloignez l'enceinte du mur. Le fait de placer l'enceinte contre un rideau epais peut etre également efficace.

Réglez la position de l'enceinte afin d'obtenir le son désire.

Entretien du dispositif

• Utilisez un chiffon doux ou un chiffon sec paur éliminer la poussière et les saletés.
• Si le dispositif est très sale, utilisez un chiffon doux imprégné pas un produit de nettoyage neutre dilué cinq ou six fois avec de l'eau. Finalement, essuyer avec un chiffon sec. N'utilisez pas de cire pour les meubles ou des produits détergents ou de nettoyage.
• N'utilise jamais de diluants, de benzène, de produits insecticides vaporisés ou d'autres produits chimiques sur le dispositif ou à proximé, ceux-ci risquant de corroder la surface.

\section*{Caracteristiques}

Dimensions externes 275 (L) x 945 (H) x 275 (P) mm Poids 4.5 kg

Accessoires fournies avec le pied

Base du pied 2

Montant 4

Support d'appui de l'enceinte 2

Couvercle arrriere 2

Vis courtes argentées 2

Vis longues noires 16

Mode d'emploi 1

Remarque

Les caractéristiques techniques (specifications) et le design peuvent être modifiés sans préavis afin derialcder à des modifications du dispositif.

Tous droits de reproduction et de traduction réservés.
