MODE D'EMPLOI CHORUS 716V WENGE/X1 FOCAL
Chorus 716 V finition Light Walnut.
Autres finitions disponibles
Wengé
Black Ash
Des haut-parleurs développement et fabriques par Focal.
Une qualite sonore et de fabrication exceptionnelles dans cette gamme de prix.
Finitions Light Walnut, Wenge, Black Ash.
| Type | Colonne 2 voies et 1/2 bass-reflex |
| Haut-parleurs | Grave 165 mm Polyglass Grave/medium 165 mm Polyglass Tweeter TNV à dôme inversé Al/Mg 25 mm |
| Réponse en fréquence (+/- 3 dB) | 50 Hz-28 kHz |
| Réponse à - 6 dB | 41 Hz |
| Sensibilité [2,83 V / 1 m] | 91,5 dB |
| Impédance nominale | 8 Ohms |
| Impédance minimum | 4,3 Ohms |
| Puisance ampli recommendée | 40 - 200 W |
| Fréquence de filtrage | 300 Hz / 3000 Hz |
| Dimensions [H x L x P] | 950 x 222 x 340 mm |
| Poids | 20,5 kg |
La Chorus 716 V exploite la formule 2 voies et demie dans une configuration haut de gamme, avec les deux 16,5 cm fonctionnant en tandem dans le grave (seul celui du haut diffuse le medium). Double impact du grave pour des pièces jusqu'à 30m^2
CHORUS V
800 V série / 700 V série
Manuel d'utilisation
FOCAL
the Spirit of Sound
CHORUS “V” - 800 V SERIES / 700 V SERIES
Manuel d'installation
13
Période de rodage
Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moyen de leurs possibités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V.
Contenu du carton :
- 1 enceinte
- 1 manuel utilisateur
- 1 tissue microfibre (800 V)
- 1 cleft pour pointes (816, 826, 836 V)
- 1 socle en aliage (816, 826, 836 V)
- 4 vis + clef de montage (816, 826, 836 V)
Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.
\section*{Caracteristiques}
Tweeter TNV à dôme inversé en alliage aluminium / magnésium : le tweeter de la Chorus V utilise la technologie du dôme inverse exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitee. L'alliage alumi-minium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique.
Méridium et woofer à cène Polyglass® : membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.
Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.
Construction en MDF avec flancs rapportés non paralleles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.
Système Powerflow (800 V): couplage avec la piece amélioré, grave plus puissant.
Évent profile : grave puissant sans distorsion.
Ouate acoustique haute efficacite : excellent amortissement interne, grave tenu et plus profond.
Connexions haute fiabilité, couple de serrage élevé.
Pointes de découpling fournies.
CHORUS “V” - 800 V SERIES / 700 V SERIES
Manuel d'installation
15
Branchements
Les connecteurs des Chorus V assurent des contacts fiables et polyvalents, pour cables dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas-retirer les opercules en plastique.
Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement.
Perturbations magnétiques
À l'exclusion des centrales, les autres enceintes Chorus V générent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appa-reils. Il est strictement déconseilé d'utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétique, projecteur et rétroprojecteurs CRT...) ne doivent pas été placés à proximité immédiate des enceintes non blindées (fig. B).
Choix de l'emplacement
Vos enceintes Chorus V ont ete estudiees pour restituer le plus fidement possible toutes les formes de musiques ou programmes home cinema. Il convient toutefois d'observer quelques regles simples pour optimiser leurs performances, garantir un bon equilibre tonal et une image sonore realiste.

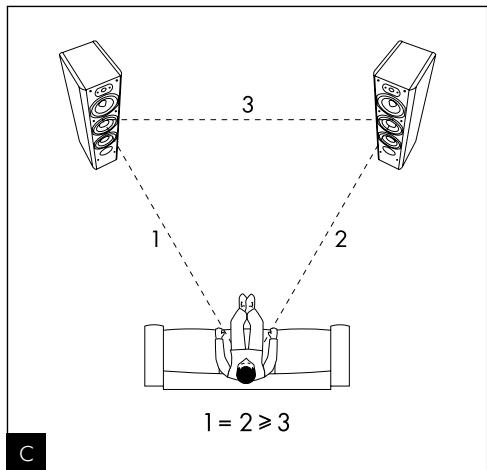

Les enceintes devront etre placées de façon symétrique face à la zone d'écoute, de maniere a former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour tracer le compromis idéal en fonction des conditions d'aménagement particulières (fig. C).

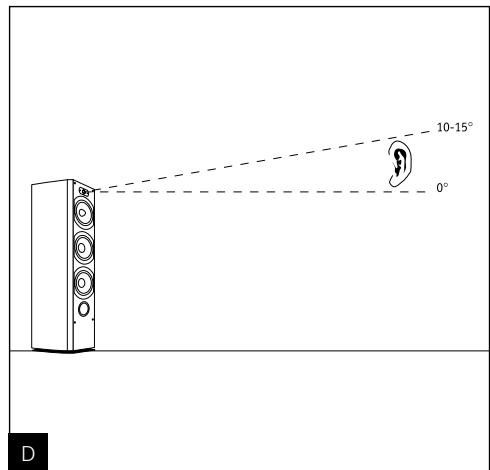

Les enceintes devont etre placées a même hauteur sur un meme plan horizontal. Idealement,le tweeter sera placé au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig. D).

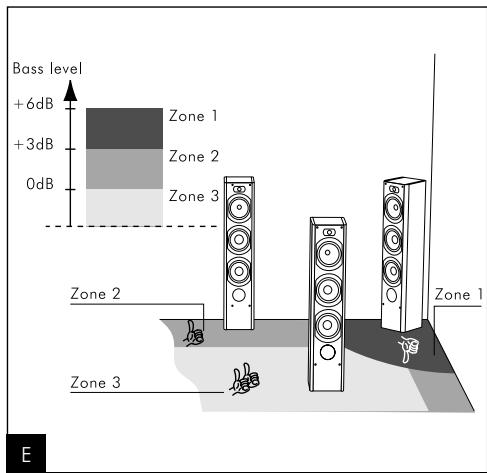

Ne placez pas les enceintes trop pres d'un angle de la piece et evitez de trop les rapprocher d'un mur. Ceci aura pour effet d'excitier certaines resonances du local et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est juged insuffistant, on poursra tenter de rapprocher les enceintes des murs pour reequilbrer le niveau de grave (fig. E).
Optimisation

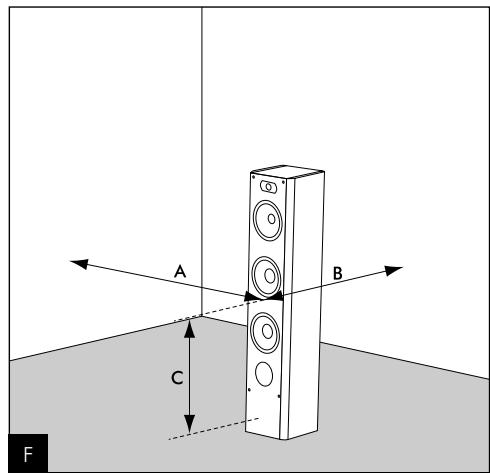

Pour les perfectionnistes, nous donnerons une formule de position-nement optimal :
Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande ( A < B < C ), la relation B^2 = AC définit la position ideale de l'enceinte.
- Exemple :
Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrêté de 50 cm (A = 50 cm), le mur létalé sera idéalement à 72 cm (C = B/3A = 72 cm) (fig. F).
Conseils d'utilisation
Le comportement des enceintes Chorus V dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.
La perception stéreophonique est imprecise et mal centré : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute
Le son est dur, agressif : l'acous-tique de votre local est probablement trop réverbérante. Envisagez l'utilisation de matériel aux absorbants (tapis, canapé, tentures murales, rideau...) et refléchissants (mobiliar) pour absorber ou diffuser les résonances.
Le son est "plat", étouffé: excess de matériaux absorbants dans la pierce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matériaux absorbants et réfléchissants de votre interieur.
D'une manière générale, on chercha à ce que le mur place derrière les enceintes soit de nature refléchissante pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrirre ne viennent "polluer" la perception de l'image sténéophonique. Le mobilier pourrait être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'excitier certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").
CHORUS “V” - 800 V SERIES / 700 V SERIES
Manuel d'installation
17
Choix des enceintes
Les enceintes Chorus V ont eté mises au point pour fonctionner en stéro comme en home cinéma. Si vous possédez déjà des enceintes Chorus V à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus V. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbris et une répartition à la fois réalisée et cohérente des effets tridimensionnels dans la pierce.

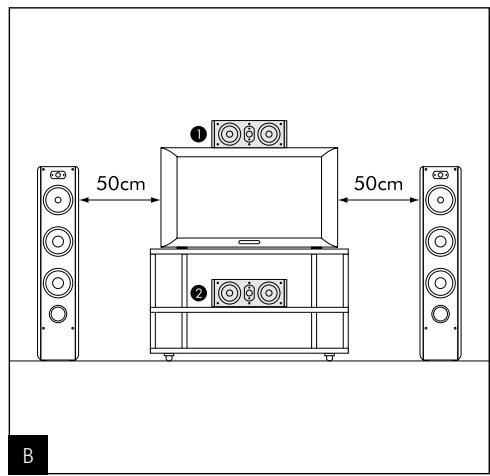

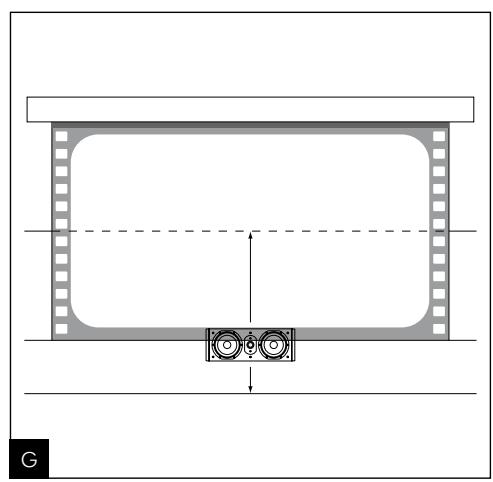

PlACEMENT de l'enceinte centrale
Les enceintes centrales doivent être placées à proximate de l'écran pour une restitution réalisée des dialogues. Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet.
Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l'écran, vers la moitié basse de celui-ci (fig. G).

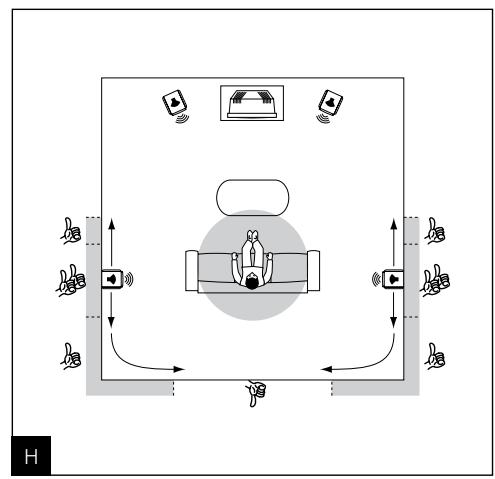

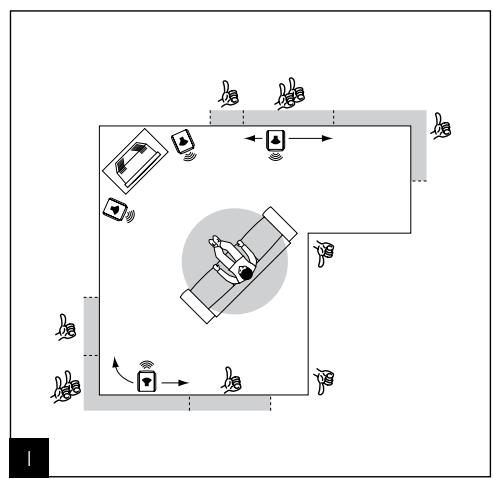

Placement des enceintes surround
La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.
L'objectif visé est d'obtenir dessons suffisamment diffus et difficiles à localiser par l'applications de quelques règes de base.
Évitez de placer les enceintes surround trop en arrrière de la zone d'écoute, car la perception s'en trouvera dégradée.
Privilégiez un placement sur les murs latériaux pour obtenir des effets sonores plus enveloppants (fig. H, I).

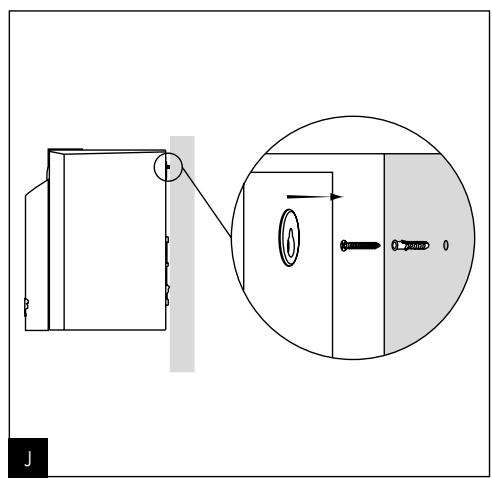

Fixation enceintes bookshelf (705 V, 706 V, 806 V)
Montez l'enceinte comme indiqué (fig. J).

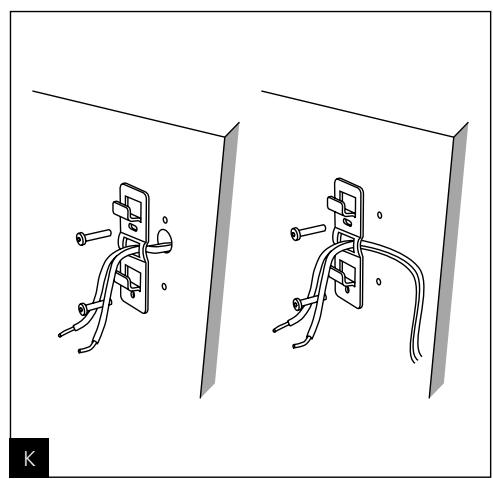

Fixation surround sur support Polyfix (SR 700/800 V)
- Positionner le support mural sur la cloison et percez. N'utilise que des chevilles de fixation adaptées à la nature de votre cloison.
- Si le cable haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué.
- Si le cable est fixé contre la cloison, le faire passer sous le passage de cable du support comme indiqué.
- Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
- Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. K, L).
Accessoires

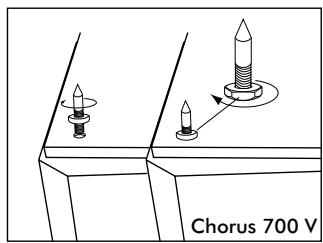

Les enceintes colonnes Chorus 700 V sont fournies avec quatre pointes (cônes) de découlage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.
Ces pointes permettent d'assurer une très belle stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont régables en hauteur, de manière à ce que les 4 pointes reposentUniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-crou.

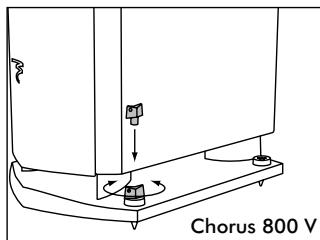

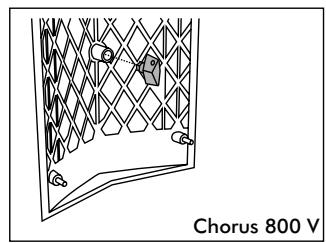

Les colonnes Chorus 800 V intègrent les pointes dans le socle métallique. Elles sont réglibres en hauteur au moyen de la clé fournie. Àpès utilise cette clé sera rangée derrière la grille de protection des haut-parleurs.
CHORUS “V” - 800 V SERIES / 700 V SERIES
User manual

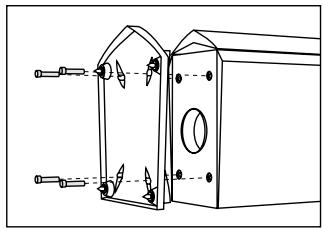

Fixation du socle (816, 826, 836 V)
Vissez les 4 vis de fixation avec la clef fournie comme indiqué.
Précautions d'utilisation
Le tweeter TNV utilise un alliage aluminium / magnésium relativement souse, possédant un effet de " mémoire de forme " pour lemettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l'abri. Si la surface du dôme est marquee, le tweeter pourrait être alteré.
L'entretien des enceintes Chorus V se limite à un dépoussierage à l'aide d'un chiffon sec. Si L'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.
Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.
Éviter la proximité d'une source de chaleur.
Choix de l'amplificateur
Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risqueraient de détruire le tweeter.
La capacité dynamique et la définition des enceintes Chorus V sont suffisamment élevées pourmettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Notre revendeur saura aiguiller votrechoix, en fonction de vos goûts et de votre budget.
Choix des câbles
Choisissez des cables de qualite de section appropriee a la longueur :YOUR revendeur saura vous conseiller.

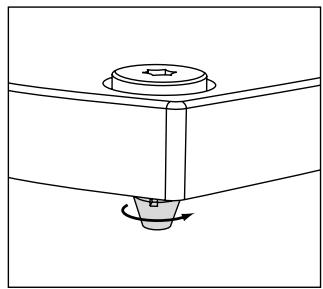

Mise en place embouts de protection sur pointes
Conditions de garantie
En cas de problème, adresse-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine aprous du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel yours sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation yours sera proposé.
La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
| Chorus 705 V | Chorus 706 V806 V | Chorus 807 V | Chorus 714 V | Chorus 716 V816 V | |
| Type | Bibliothèque bassreflex 2 voies | Bibliothèque bassreflex 2 voies | Bibliothèque bassreflex 2 voies | Colonne bass reflex2 voies et demie | Colonne bass reflex2 voies et demie |
| Haut-parleurs | Grave / MédiumPolyglass 13 cm | Grave / MédiumPolyglass 16,5 cm | Grave / MédiumPolyglass 18 cm | Grave Polyglass 13 cm | Grave Polyglass16,5 cm |
| Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | Grave / MédiumPolyglass 13 cm | Grave / MédiumPolyglass 16,5 cm | |
| Tweeter TNV àdôme inversé 25 mm | Tweeter TNV àdôme inversé 25 mm | ||||
| Réponse en fréquence(±3 dB) | 65 Hz - 28 kHz | 55 Hz - 28 kHz | 50 Hz - 28 kHz | 52 Hz - 28 kHz | 50 Hz - 28 kHz47 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 89 dB | 90 dB | 92 dB | 91 dB | 91,5 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms | 8 ohms | 8 ohms |
| Puisance max./nom. | 100 / 65 W | 120 / 80 W | 160 / 110 W | 130 / 90 W | 200 / 130 W |
| Dimensions (H x L x P) | 315 x 192 x 248 mm | 390 x 222 x 293 mm | 448 x 237 x 333 mm | 900 x 201 x 295 mm | 950 x 222 x 340 mm |
| 390 x 222 x 293 mm | 998 x 282 x 375 mm | ||||
| Poids (unité) | 5,7 kg | 8,2 kg | 10,1 kg | 16 kg | 20,5 kg |
| 8,2 kg | 22,5 kg |
| Chorus 726 V 826 V | Chorus 836 V | Chorus CC 700 V CC 800 V | Chorus SR 700 V | Chorus SR 800 V | |
| Type | Colonne bass reflex 3 voies | Colonne bass reflex 3 voies | Enceinte centrale blindée 2 voies close / bass reflex | Enceinte surround close 2 voies | Enceinte surround close bipolaire 2 voies |
| Haut-parleurs | 2 x graves Polyglass 16,5 cm | 3 x graves Polyglass 16,5 cm | 2 x graves / Médium Polyglass 16,5 cm | Grave / Médium Polyglass 16,5 cm | 2 x graves / Médium Polyglass 13 cm |
| Médium Polyglass 16,5 cm | Médium Polyglass 16,5 cm | Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | 2 x tweeters TNV à dôme inversé 25 mm | |
| Tweeter TNV à dôme inversé 25 mm | Tweeter TNV à dôme inversé 25 mm | ||||
| Réponse en fréquence (±3 dB) | 48 Hz - 28 kHz 45 Hz - 28 kHz | 40 Hz - 28 kHz | 61 Hz - 28 kHz 57 Hz - 28 kHz | 75 Hz - 28 kHz | 75 Hz - 28 kHz |
| Sensibilité (2,83V/1m) | 91,5 dB | 92 dB | 91 dB | 90 dB | 90 dB |
| Impédance nominale | 8 ohms | 8 ohms | 8 ohms | 8 ohms | 8 ohms |
| Puisance max./nom. | 220 / 150 W | 250 / 180 W | 150 / 100 W | 100 / 65 W | 120 / 80 W |
| Dimensions (H x L x P) | 990 x 222 x 375 mm 1038 x 282 x 375 mm | 1148 x 282 x 375 mm | 185 x 493 x 229 mm 189 x 493 x 294 mm | 295 x 398 x 149 mm | 290 x 400 x 175 mm |
| Poids (unité) | 23,5 kg 25,8 kg | 30 kg | 7,5 kg 11 kg | 4,7 kg | 5,6 kg |
