AWT1004 ARTHUR MARTIN

Veillez à ce que les enfants n’y touchent pas et ne l’utilisent pas comme un jouet. Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous. Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquel il a été conçu : laver, rincer et essorer. Débranchez la prise de courant et fermez le robinet d’arrivée d’eau après utilisation de l’appareil. Ne lavez en machine que les articles pouvant supporter ce traitement. Aidez-vous des indications se trouvant sur l’étiquette de chaque article. Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés. Veillez à retirer avant chaque lavage les pièces de monnaie, épingles de sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts importants, si elles sont laissées dans le linge. Ne mettez pas dans le lave-linge les articles détachés à l’essence, l’alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit se soit évaporé avant de placer les articles dans le tambour. Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Utilisez la quantité de produit lessiviel indiquée au paragraphe «Dosage des produits lessiviels». Débranchez toujours le lave-linge avant de procéder à son nettoyage et son entretien. Cet appareil est lourd. Faites attention lors de son déplacement. L’appareil doit être débridé avant utilisation. L’élimination

à la terre conforme. Si l’installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre «Branchement électrique». Assurez-vous, après avoir installé l’appareil, que celui-ci ne repose pas sur le câble d’alimentation. Lorsque la machine est installée sur un sol moquetté, il faut s’assurer que la moquette n’obstrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation. Le remplacement du cordon d’alimentation ne doit être réalisé que par le Service Après-Vente. La responsabilité du fabricant ne pourra être recherchée pour tout dommage résultant d’une installation non conforme. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise à la casse réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l’achat.

1 à fond de la droite vers la gauche le levier situé au bas de l’appareil. Une fois l’appareil placé à l’endroit choisi, ramenez le levier dans sa position initiale.

Retirez impérativement les pièces de protection mises en place pour le transport avant la première mise en marche. Otez l’emballage de l’appareil. Inclinez l’appareil sur le côté puis retirez la cale sous le moteur et redressez l’appareil.

Une mise à niveau précise évite les vibrations, les bruits et les déplacements de l’appareil pendant son fonctionnement. Inclinez l’appareil vers l’arrière, faiteslui faire un quart de tour sur un des coins pour enlever le socle de transport.

Mettez l’appareil à niveau en agissant sur le pied trop court.

Dévissez ensemble le pied et la collerette (soulevez l’appareil si nécessaire). Quand l’appareil est stable, bloquez le pied au sol et remontez la collerette au maximum.

Ouvrez le couvercle de l’appareil et retirez les cales d’immobilisation et les films plastiques. Refermez le couvercle.

Veillez à installer le tuyau d’arrivée d’eau sur l’arrière de votre lave-linge : - Insérez le joint épaulé dans l’orifice de la partie inférieure du panneau arrière (fig. 1).

Sur la partie arrière et à l’aide d’une clé de 10, enlevez les deux vis et entretoises.

- Vissez l’embout inférieur du tuyau d’arrivée d’eau comme indiqué fig. 2 et fig. 3.

- Branchez le raccord du tuyau d’alimentation sur le robinet d’arrivée d’eau, en prenant soin de bien positionner le joint plat. - Ouvrez le robinet d’arrivée d’eau. Le tuyau d’arrivée d’eau ne peut pas être prolongé. S’il est trop court, veuillez contacter le Service Après Vente.

Les ouvertures désormais visibles doivent être fermées avec les caches qui sont dans la pochette jointe à l’appareil, n’ou-bliez pas de rabattre la capsule centrale.

Assurez-vous que vous avez bien enlevé ces pièces de l’appareil et conservez-les en cas de futur transport

: transporter un appareil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par choc. Si vous voulez conserver l’alignement de votre lave-linge avec les meubles adjacents, vous avez la possibilité de couper la barrette de maintien des tuyaux située à l’arrière de votre lavelinge. Laissez en place les deux obturateurs latéraux.

- Montez la crosse sur le tuyau de vidange. - Placez l’ensemble dans un conduit de vidange (ou dans un lavabo) à une hauteur comprise entre 70 et 100 cm. Veillez à ce qu’il ne risque pas de tomber. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange, pour éviter tout siphonnage éventuel. Important : en aucun cas, le tuyau de vidange ne doit être prolongé. S’il est trop court, faites appel à un professionnel.

3.7. Branchement électrique

Ce lave-linge ne peut être branché qu’en 230 V monophasé. Vérifiez le calibre du fusible de ligne : 10 A en 230 V. L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Placez l’appareil sur un sol plat et dur dans un local aéré. Veillez à ce que l’appareil ne touche pas le mur ou les autres meubles de la pièce.

Avant d’effectuer un premier lavage dans votre lave-linge, nous vous recommandons d’effectuer un lavage préliminaire à 90°C, sans linge mais avec de la lessive, pour nettoyer la cuve.

4.2.1. Chargement du linge

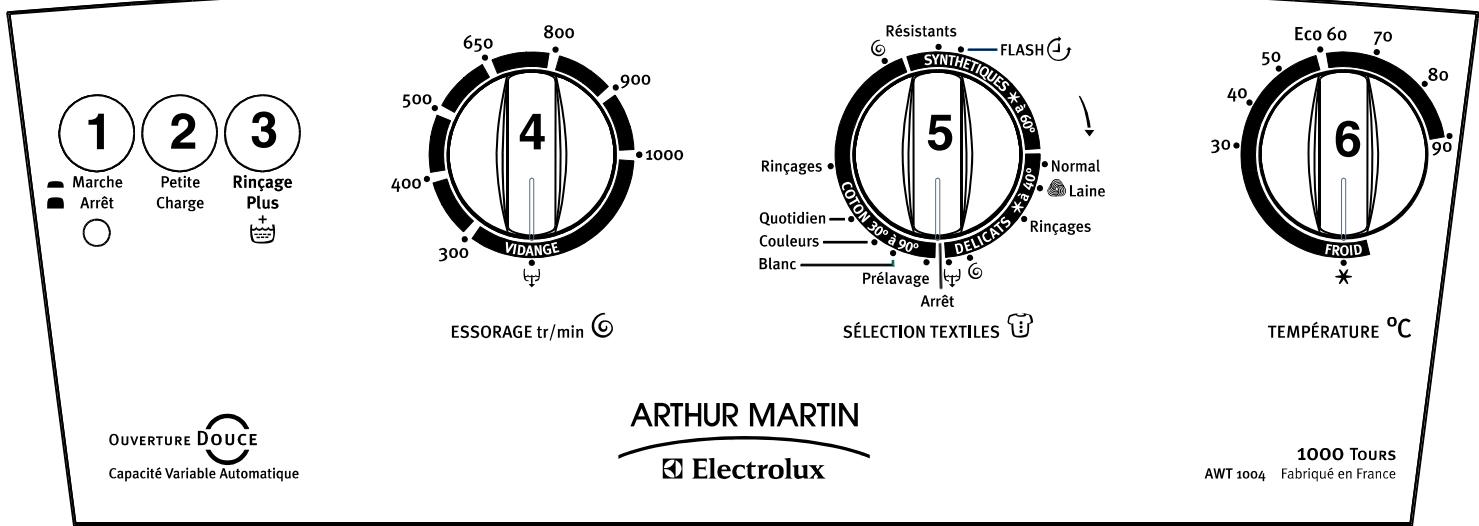

Choisissez la vitesse d’essorage qui correspond à la nature du linge et au degré d’humidité souhaité en fin de lavage en fonction de vos possibilités de séchage.

La manette indique les vitesses possibles sur les programmes coton. Ces vitesses sont réduites pour les cycles synthétiques, laine et délicats.

• Introduisez le linge, fermez le tambour et le couvercle de votre lave-linge. Attention : avant la fermeture du couvercle de votre machine, assurez-vous que la porte du tambour est correctement fermée: •les deux volets accrochés, •le bouton de verrouillage A ressorti.

Choisissez la température de lavage qui correspond au programme choisi (en vous aidant des indications figurant sur le tableau des programmes) et conformez-vous à la température indiquée sur l’étiquette d’entretien de chaque article à laver (voir guide de lavage).

4.2.5. Choix des touches

Appuyez sur la ou les touches désirées.

(utilisable sur programmes Coton sans prélavage).

Si vous utilisez un autre type de lessive, reportez-vous au paragraphe «produits lessiviels et additifs» du guide de lavage.

Cette touche a pour effet de laver économiquement les petites charges de linge (jusqu’à 2,5 kg de linge résistant) en réduisant la quantité d’eau pendant les rinçages. Elle est sans effet pour les programmes synthétiques, délicats et laine.

4.2.5.3. Touche «rinçage plus»

Cette touche peut être utilisée sur tous les programmes coton. Les rinçages sont effectués avec un volume d’eau plus important. Cette option est conseillée pour les personnes sensibles aux produits lessiviels et dans les zones où l’eau est trés dure. 3 Choisissez le programme suivant la nature et le degré de salissure du linge. Tournez la manette du programmateur dans le sens des aiguilles d’une montre jusqu’au programme choisi.

4.2.7. Démarrage du programme

Après avoir choisi le programme de lavage, appuyez sur la touche «marche/arrêt» pour faire démarrer le cycle. Le voyant de fonctionnement s’allume.

4.2.8. Fin du programme

Lorsque le programme choisi est terminé, l’appareil s’arrête automatiquement et le programmateur s’immobilise sur une des positions arrêt. Le voyant de fonctionnement s’éteint. Les programmes se terminent par : •

un essorage (pour tous les programmes de lavage),

A la fin du cycle, faites ressortir la touche «marche/arrêt» pour mettre le lave-linge hors tension. Faites ressortir éventuellement les autres touches. Débranchez la prise de courant et fermez le robinet d’alimentation en eau.

Remarque : nous vous recommandons de laisser le couvercle et le tambour ouverts après utilisation afin d’aérer la cuve.

5. TABLEAU DES PROGRAMMES Toutes les possibilités ne sont pas énumérées ci-après, mais uniquement les réglages les plus courants.

6.1. Tri et préparation du linge •

Lavez séparément le linge blanc et le linge de couleurs.

Sinon, le linge blanc sera coloré ou prendra un ton grisâtre. Les vêtements neufs de couleur ont souvent un excédent de couleur. Lavez de telles pièces de préférence séparément la première fois. Respectez les indications d’entretien «laver séparément» et «laver plusieurs fois séparément». Videz les poches et dépliez le linge. Retirez les boutons décousus, épingles et agrafes. Fermez les fermetures à glissière, nouez les lacets, les lanières. Retournez les vêtements en textiles multicouches (sacs de couchage, anoraks, etc.), les pièces de bonneterie de couleurs ainsi que la laine et les textiles avec décoration rapportée. Lavez les petites pièces fragiles (chaussettes, collants, soutiens-gorge, etc) dans un filet à linge. Traitez les rideaux avec des précautions particulières. Enlevez les crochets de fixation et enveloppez les voilages dans un filet ou un sac.

Si l’eau est douce, diminuez légèrement les doses. Si l’eau est calcaire (l’utilisation d’un anticalcaire est conseillé) ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de dureté de votre eau en contactant la compagnie de distribution d’eau de votre région ou tout autre service compétent. Nos laboratoires qui effectuent des essais permanents sur les produits de lavage vous recommandent la lessive ARIEL.

6.4. Symboles internationaux

Pour une charge de linge mixte, remplissez le tambour en fonction des fibres les plus fragiles.

6.3. Produits lessiviels et additifs

N’utilisez que des produits lessiviels et des additifs qui conviennent pour utilisation dans un lave-linge. Inspirez-vous des indications du fabricant en respectant le paragraphe 4.2.2. Les lessives en poudre s’utilisent sans restriction ; les lessives liquides peuvent être versées soit dans une boule doseuse placée directement dans le tambour, soit dans le compartiment lavage à condition de mettre tout de suite le 6

7. ENTRETIEN ET NETTOYAGE

7.4. Le filtre de vidange

Ne procédez au nettoyage qu’après avoir débranché l’appareil.

Nettoyez régulièrement le filtre se trouvant au bas de l’appareil. Le voyant «filtre»1 s’allume quand le filtre est obstrué.

Dans ce cas, nettoyez-le immédiatement. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage.

7.1. Détartrage de l’appareil

Il n’est généralement pas nécessaire de détartrer l’appareil si le produit lessiviel est bien dosé. Si le détartrage s’impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conçu pour les lave-linge que vous pourrez vous procurer dans le commerce. Respectez le dosage et la fréquence des détartrages indiqués sur l’emballage.

Ouvrez le portillon à l’aide, par exemple, d’un tournevis :

7.3. La boîte à produits De temps en temps, vous devez nettoyer la boîte à produits pour éliminer les éventuels résidus de produits lessiviels et ainsi éviter une anomalie de fonctionnement. La boîte à produits se laisse très facilement démonter en vue d’un léger nettoyage.

Placez dessous un récipient. Tournez le bouchon dans le sens inverse des aiguilles d’une montre afin que celui-ci se retrouve à la verticale et puisse libérer l’eau résiduelle.

Exercez une pression sur les clips situés sur chaque coté de la boîte à produits et tirez-la vers le haut. •

Dévissez le bouchon à fond et enlevez-le. Nettoyez-le soigneusement à l’eau courante. Replacez l’ensemble et revissez-le dans le sens des aiguilles d’une montre.

Vous pourrez ainsi la nettoyer à l’eau courante à l’aide d’une brosse ou d’un chiffon torsadé. Contrôlez que les siphons situés à l’arrière de la boîte à produits ne sont pas obstrués.

Après avoir nettoyé le filtre, il faut obligatoirement refermer le portillon. En effet, par mesure de sécurité, ce dernier doit

être fermé lorsque l’appareil est en fonctionnement.

Repositionnez la boîte à produits dans les encoches jusqu’à verrouillage.

Vous trouvez de l’eau autour du lave-linge :
