Type de produit	Lave-linge
Marque	ARTHUR MARTIN
Modèle	AWN 1228
Dimensions (H x L x P)	85 cm x 60 cm x 62 cm
Alimentation électrique	230 V / 50 Hz, 2200 W (10 A)
Capacité maximale (coton/lin)	5,5 kg de linge sec
Capacité maximale (synthétiques/délicats)	2,5 kg de linge sec
Capacité maximale (laine/lavage main)	2 kg de linge sec
Vitesse d'essorage maximale	1200 tr/min
Pression d'eau	Minimum 50 kPa, Maximum 800 kPa
Programmes de lavage	Coton, Synthétiques, Délicats, Laine, Lavage à la main
Options disponibles	Prélavage, AA 40°, Lavage rapide, Nuit Silence Plus, Départ différé, Réglage température/essorage
Sécurités	Hublot verrouillé, sécurité électrothermique, anti-balourd, sécurité chauffage
Entretien et nettoyage	Nettoyage filtre de vidange, filtre d'arrivée d'eau, détartrage, nettoyage carrosserie et distributeur
Pièces détachées et réparabilité	Pièces de rechange certifiées Constructeur, service après-vente agréé
Informations générales	Conforme aux directives CE, usage domestique, éligible label énergétique

FOIRE AUX QUESTIONS - AWN 1228 ARTHUR MARTIN

Que faire si la machine ne démarre pas ?

Vérifiez que l'appareil est branché, que le hublot est correctement fermé (code E40), que les fusibles sont en bon état, et qu'aucun départ différé n'est programmé. Appuyez sur la touche DÉPART/PAUSE après vérification.

Pourquoi la machine n'essore-t-elle pas ou ne vidange-t-elle pas ?

Vérifiez que le tuyau de vidange n'est pas bouché ou plié (code E20), que le filtre de pompe n'est pas obstrué, et que la charge de linge est bien répartie. Si l'option Nuit Silence Plus est active, la machine s'arrête cuve pleine d'eau ; il faut alors vidanger manuellement.

Comment nettoyer le filtre de vidange ?

Débranchez l'appareil. Ouvrez le volet en bas à droite, placez un récipient sous le filtre, dévissez-le et nettoyez-le sous l'eau courante. Replacez-le en le vissant fermement. Assurez-vous que le petit tuyau de vidange soit bien bouché.

La machine vibre beaucoup pendant l'essorage, que faire ?

Vérifiez que l'appareil a été débridé (vis de transport retirées), qu'il est de niveau (pieds réglables), qu'il n'est pas trop près du mur ou des meubles, et que le linge est bien réparti dans le tambour.

Comment utiliser le départ différé ?

Sélectionnez le programme, puis appuyez sur la touche Départ différé pour choisir le nombre d'heures (max 24). Appuyez sur DÉPART/PAUSE pour lancer le compte à rebours. Le hublot reste verrouillé. Pour modifier, mettez en pause, appuyez sur Départ différé pour ajuster ou annuler.

Que signifie le code d'erreur E10 ?

Le code E10 indique des difficultés d'alimentation en eau. Vérifiez que le robinet d'arrivée d'eau est ouvert, que la pression est suffisante, que le tuyau n'est pas plié et que le filtre d'arrivée d'eau n'est pas obstrué.

Comment nettoyer le distributeur de produits lessiviels ?

Tirez le tiroir vers vous, retirez-le en appuyant sur le clip. Lavez-le à l'eau courante et nettoyez le logement avec une brosse à dents. Remettez le tiroir en place.

Puis-je ouvrir le hublot en cours de programme ?

Oui, à condition de mettre l'appareil en pause (touche DÉPART/PAUSE) et que la température de l'eau ne soit pas supérieure à 40°C, que le niveau d'eau ne soit pas haut et que le tambour soit immobile. Le voyant hublot s'éteint alors.

Quelle lessive utiliser pour ce lave-linge ?

Utilisez une lessive faiblement moussante adaptée aux machines à laver. Pour les hautes températures (60°-90°C), préférez une lessive en poudre ; pour les basses (30°-40°C), la lessive liquide convient mieux. Ne dépassez pas les doses recommandées.

Comment protéger l'appareil en cas de gel ?

Fermez le robinet d'eau, déconnectez le tuyau d'arrivée, placez son extrémité et le petit tuyau de vidange du filtre dans un récipient, enlevez le bouchon pour vidanger l'eau. Revissez ensuite. Assurez-vous que la température ambiante est supérieure à 0°C avant de réutiliser.

MODE D'EMPLOI AWN 1228 ARTHUR MARTIN

Pour une vie plus facile.

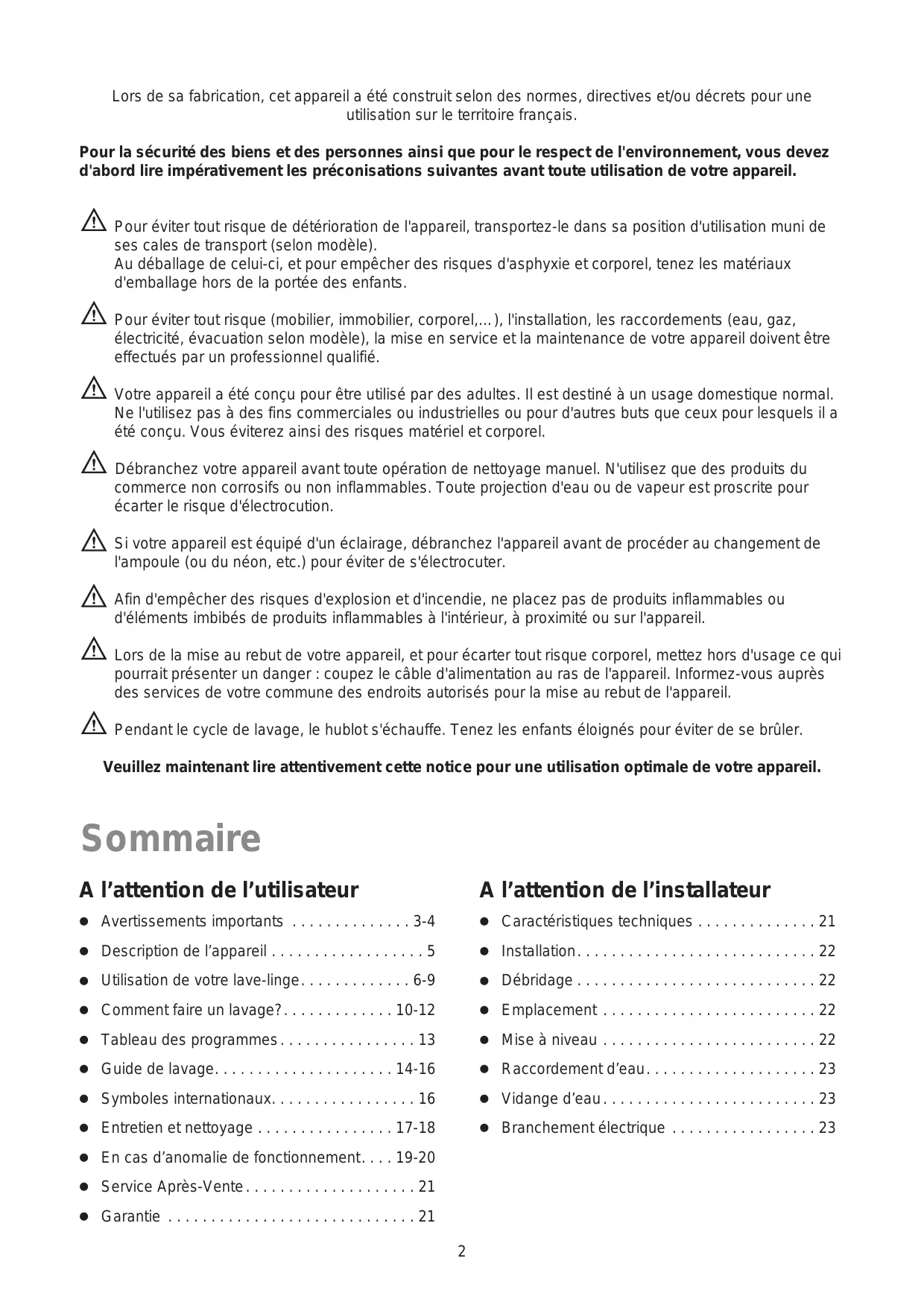

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour uneutilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dirempératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.

Votre appeareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ces pour lesquels il a ete concu. Vous eviterez ainsi des risques matriel et corporel.

Débranche chez la fournisse neuf est un excellent service de production. Le service est courant et est général, qui est destiné à l'achat d'une commande.

Si vous appeareil est equiped d'un eclairage, debranche z'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

A l'attention de l'utilisateur

• Avertissements importants 3-4
  Description de l'appareil 5
  Utilisation de votre lave-linge. 6-9
• Comment faire un lavage? 10-12
  Tableau des programmes. 13
  Guide de lavage. 14-16
• Symboles internationaux. 16
• Entretien et nettoyage 17-18
• En cas d'anomalie de fonctionnement. 19-20
  ServiceAprees-Vente. 21
  Garantie 21

A l'attention de l'instantiateur

• Caractéristiques techniques 21
  Installation. 22
• Debridage 22
• Emplacement 22
  Mise a niveau 22
  Raccordement d'eau. 23
  Vidange d'eau. 23
• Branchement électrique 23

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

GRATUIT: Cet apparéil doit vous être livré avec un bon de réduction d'ARIEL liquide et un échantillon d'ARIEL

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces averissements ont ete redigés pour voite securite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranchetz Throughout la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
  Veillez à retarder avant chaque lavage les pieces de monnaie, épingles de sutureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.

• Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.

• Ne mettez pas dans le lave-linge les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit evaporé avant de placer les articles dans le tambour.

• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'eviter que ces pieces se glissant entre le tambour et la cuve.
  Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge.
• Débranche toujours le lave-linge avant de procéder à son nettoyage et à son entretien.
• Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés.
  Assurez-vous que les boutons et les fermétures à glissière sont fermés.
• Contrôlez toujours avant d'ouvoir le hublot, que l'eau a bien eté evacuée. Dans le cas contraire, terminez le cycle en suivant les indications de la notice d'utilisation.
• Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
• Le hublot s'échauffe durant le fonctionnement de l'appareil. Eloignez les enfants lorsque vous effectuez un cycle de lavage.
• Si le lava-linge est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
• Lavez uniquement les quantités individues dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous replissiez le tambour.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique

A L'ATTENTION DE L'INSTALLATEUR.

L'appareil doit être débranché lors de l'opération de débridage.

Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Les securités

• Hublot: le lave-linge ne peut fonctionner que si le hublot est fermé.
• Une sécurité electrothermique interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
• Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
• Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'arrivée d'eau.
• Anti-balourd: cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplement égoutte.

Protection de l'environnement

• Tous les matérielux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être récapurées et recyclées.

• Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité只不过 qu'avoc des charges partielles (en veillant toute fois à ne pas surcharger le tambour).

• N'utilisez la fonction de prélavage que pour du linge très sale.

• Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.

• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représentier un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot ou de la porte (selon modèle).

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur.

1 Le distributeur de produits
2 Le bandeau de commandes
3 Levoyant "hublot verrouille"
4 La poignée du hublot
5 Le filtrre
6 Les vérins

Levoyant "hublot verrouille"

Le hublot est verrouillé durant tout le programme. Il ne peut être ouvert qu'à certaines conditions et après l'extinction duvoyant (voir page 12).

Le distributeur de produits

Symboles

L Prélavage
Lavage
Assouplissant

Important! Le distributeur de produits de cet apparéil n'a pas de compartment pour l'eau de Javel.

Utilisation de votre lave-linge

Attention!

Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur l'écran et qu'un signal sonore se déclenché lorsque vous mettez le lave-linge sous tension. Cela est dû au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le cycle, une fois terminé, n'a pas été annulé.

Le bandeau de commande

1 Touche "MARCHE/ARRET"

Appuyez sur cette touche pourmettrele lave-lingesous tension:trois tirets clignotants ou un zéroclignotant apparaissent sur I'ecran d'affichage (8).Reportez-vousauxexplicationsplusdétailléesde la page 8.Pourmettrele lave-lingehors tension,appuyez de nouveau sur cette touche.

2 Voyant de mise sous tension

Il est relié à la touche MARCHE/ARRET : il s'allume quand vous appuyez sur la touche et s'éteint quand vous appuyez de nouveau.

3 Touche "TEXTILES"

Appuyez plusieurs fois sur cette touche pourCHOISIR le programme en fonction du linge a laver. Levoyant correspondant au programme selectionné s'allume. Le lave-linge propose une température et selectionne automatiquement la valeur maximum d'essorage prévue pour le programme que vous avez choisi ainsi qu'un niveau de salissure NORMAL. Ces valeurs peuvent etre modifiées en agissant sur les touches correspondantes (4, 5, 6 et 7). L'écran affiche la durée du programme selectionné, calculée en fonction de la charge maximum prévue pour chaque type de tissu, et le voyant de la touche DÉPART/PAUSE commence à clignoter.

Si la charge de linge est réduite, lors du démarrage du cycle, l'écran d'affichage indiquera toujours la durée relative à la charge maximum. Au cours du programme il y aura un réajustement de la durée.

LAVAGE à la main

Si vous sélectionnez ce programme, vous obtienda un lavage particulièrement délicat, adapté au linge dont l'étiquette indique "laver à la main".

4 Touche "TEMPERATURE"

Appuyez plusieurs fois sur cette touche pour augmenter ou diminuer la température, si vous souhaitez désirir une valeur différente de celle qui est proposée par le lave-linge ; le voyant correspondant s'allume. La température maximum est de 90^ pour le coton, de 60^ pour les synthétiques, de 40^ pour le linge délicat, la laine et le lavage "main".

A la position FROID le lave-linge lavera à froid, c'est-à-dire sans chauffer l'eau. Cette option peut être可以选择 pour le linge très délicat, tel que les voilages par exemple.

La température peut être modifiée durant la phase de lavage (voir touche DEPART/PAUSE): dans ce cas, le lave-linge recommencera le cycle depuis le début.

5 Touche "ESSORAGE"

Appuyez plusieurs fois sur cette touche pour modifier la vitesse de l'essorage si vous souhaitez désirir une valeur différente de cette qui est proposée par le lave-linge ; le voyant correspondant s'allume.

Les vitesses maximum pour les divers types de tissus sont les suivantes :

• coton: 1400 tr/min pour le modele AWN 1428;
  1200 tr/min pour le modele AWN 1228;
• synthétiques, laine, lavage "main": 900 tr/min;
• lingedélicat:700 tr/min.

EnChoosinglafonctionNuitSilencePlusl'eau du dernierrincage n'estpasevacuéea la fin du programme seleactionné pour eviter le froissage du linge s'il n'est pas sortiimmédiatement du tambourds l'arrêt de l'appareil.

Puisque le fonctionnement de l'appareil est très silencieux (aucun essorage n'est effectué), cette option peut êtrecision pour un lavage de nuit, pour profiter du tarif heures creuses.

Dans les programmes pour coton et synthétiques les rincages seront effectuels avec plus d'eau.

A la fin du cycle, le voyant correspondant à la fonction NUIT SILENCE PLUS reste allumé pour indiquer que l'eau doit être vidangée.

Pour compléter le cycle,CHOISSEZ l'une de ces possibiltés:

• vidange et essorage
• appuyez sur DEPART/PAUSE. Le lave-linge effectue la vidange puis l'essorage à la vitesse maximum prévue pour le programme que vous venez d'exécuter;
  -CHOISISSEZ une vitesse d'essorage au moyen de la touche (5) et appuyez sur DEPART/PAUSE.
• vidange seule : appuyez une seule fois sur la touche ANNULATION jusqu'à ce que levoyant VIDANGE s'allume, puis appuyez sur DEPART/PAUSE.

Attention! Si, par erreur, vous avez appuyé plusieurs fois sur la touche ANNULATION, l'écran affiche trois tirets clignotants. Pour vidanger, il faudra sélectionner un programme de lavage quelconque avec la touche TEXTILES puis appuyer trois fois sur ANNULATION pour se positionner sur VIDANGE (seulvoyant allumé).

6 Touche Préavage / AA 40°

Elle permet deCHOISIR entre deux fonctions :

• PRELAVAGE : si vous souhaitez effectuer un prélavage avant le lavage,CHOISISSEZ cette fonction (qui ne peut pas etre selectionnee pour la laine et le lavage "main").

Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et synthétiques alors que pour le programme linge délicat, seule la vidange de l'eau est effectué.

• A A 40^ : peut être sélectionnée pour le coton et les synthétiques peu ou normalement sales avec des températures de 40^ C ou supérieures.

EnCHOIsiant une tempeature de 40^ le temps de maintien du bain de lavage a 40^ sera prolongé, ce qui permettra d'obtenir la classe A aussi bien en efficacite de lavage qu'en consommation d'energie.

Par contre, en sélectionnant une température de 90^ et enCHOISIGANT AA 40^ la temperature sera réduite à 60^, et en selectionnant 60^ la température sera réduite à 40^. Dans les deux cas le temps de lavage sera prolongé.

Note: les fonctions PRELAVAGE et AA 40^ peuvent être sélectionnées ensemble en appuyant sur la touche jusqu'à ce que les deux voyants s'allument.

7 Touche "Lavage rapide"

Elle permet de sélectionner la fonction "lavage rapide", à utiliser pour le linge peu sale (elle ne peut pas être sélectionnée pour la laine et le lavage "main"). Le temps de lavage sera réduit en fonction du tissu et des températures sélectionnées.

8 Écran d'affichage

L'écran affiche les informations suivantes :
- trois tirets clignotants, quand on annule un programme au moyen de la touche ANNULATION; ils réapparaissent également quand on appuie sur la touche MARCHE/ARRET pourmettre le lave-linge sous tension, à condition que le cycle précédemment sélectionné ait été annulé.

• la durée du programme de lavage en heures et en minutes, qui apparaît une fois que le programme a été sélectionné (voir tableau des programmes).

A partir du moment où le programme commence (une fois que l'on a appuyé sur la touche DEPART/PAUSE), le temps diminue de minute en minute;

• l'arrêt du lave-linge cuve pleine d'eau, après les programmes avec la fonction NUIT SILENCE PLUS, visualisé par un zéro fixe;
• la fin du programme indiquée par un zéro clignotant (en même temps, levoyant du hublot s'eteint). Le zéro réapparait lorsque vous mettez à nouveau le lave-linge sous tension si le programme précédent n'a pas été annulé avec la touche ANNULATION.

Attention!

Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur l'écran et qu'un signal sonore se déclenché lorsque vous mettez le lave-linge sous tension. Cela est dû au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le cycle, une fois terminé, n'a pas été annulé.

• le départ différé, indiqué en heures, sélectionné au moyen de la touche correspondante.

Le départ différé est visualisé sur l'écran pendant 3 secondes, puis la durée du programme sélectionné réapparait.

Une fois que vous avez appuyé sur la touche DEPART/PAUSE, le compte à rebours commence. Le départ différé diminue d'heure en heures;

• la sélection erronée d'une option, visualisée avec leslettresErr quandvousselectionnzeune fonction non compatible avec le programme choisi.

L'erreur de selection est également signalée par un signal sonore.

• un code d'alarme qui indique les anomalies de fonctionnement du lave-linge (voir le chapitre correspondant page 19).

9 Touche "DEPART/PAUSE"

Cette touche a trois fonctions :

• départ : une fois que vous avez sélectionné le programme et les options évientuelles, appuyez sur cette touche pour que le programme démarre. Le voyant situé au-dessus de la touche arrêté de clignoter et reste allumé de manière fixe.

Si un départ différé a été seLECTIONné avec la touche 11, le compte à rebours commence et est visualisé sur l'écran;

• pause : si vous appuyez à nouveau sur la touche, le programme en cours est interrompu. Le voyant situé au-dessus de la touche commence à clignoter. Pour faire repartir le programme, appuyez de nouveau sur cette touche.

Quand le cycle en cours est mis en mode pause, il est possible d'ouvrir le hublot à condition que:

• le lave-linge ne soit pas en phase de chauffage
• le niveau d'eau ne soit pas haut
• le tambour ne soit pas en mouvement.

En ce cas le voyant du hublot s'eteint.

Attention! Avant d'effectuer une modification quelconque du programme en cours, le lave-linge doit etre mis en PAUSE.

• vidange de l'eau et essorage après les programmes avec l'option NUIT SILENCE PLUS.

10 Touche "ANNULATION"

A la fin de chaque programme, il faut appuyer sur cette touche une ou plusieurs fois afin d'annuler les sélections méorisées (l'écran affiche trois tirets clignotants); dans le cas contraire, quand vous mettez le lave-linge sous tension, l'écran affichera un zéro clignotant et le signal sonore de la fin du cycle précédent se déclenchera.

En appuyant sur cette touche, il est également possible d'exclure une ou plusieurs phases du programme, en particulier:

• si le cycle a déjà commencé (voyant de la touche DEPART/PAUSE allumé), pour utiliser la fonction de cette touche, il faut:
• mesure le lave-linge en pause (appuyez sur DEPART/PAUSE: le voyant clignote)
• appuyer sur la touche ANNULATION une ou plusieurs fois jusqu'à annuler la phase ou les phases souhaitées (le voyant à côté de la description de la phase s'eteint).

Exemple :

Dans ce cas, seul l'essorage sera effectué avec le nombre de tours prévus pour le type de textile sélectionnéAAParavant.

Si vous avez selectionné l'option de Prélavage, vous pouvez l'annuler en appuyant sur la touche ANNULATION et ainsi programmermer le lave-linge pour le lavage seul.

Vous pouvez utiliser cette touche pour sélectionner des programmes spéciaux tels que rinçage, essorage, vidange:

• Rincage: appuyez une fois sur ANNULATION, le voyant lavage s'eteint.
• Essorage: appuyez deux fois sur ANNULATION, les voyants lavage et rincege s'eteignent.
• Vidange: appuyez trois fois sur ANNULATION, les voyants lavage, rincege et essorage s'eteignent et levoyant vidange s'allume.

Avec cette touche, il est possible de retarder le départ du programme jusqu'à un maximum de 24 heures. Le nombre d'heures au bout desquelles vous souhaitez que le programme commence est visualisé sur l'écran pendant 3 secondes environ puis la durée du programme préalablement sélectionné réapparait.

Cette option doit être sélectionnée après avoir sélectionné le programme et avant d'appuyer sur la touche DEPART/PAUSE.

Le décompte (en heures) est visualisé sur l'écran.

Le départ différé peut être modifié à tout moment tant que vous n'avez pas appuyé sur la touche DEPART/PAUSE.

Pour modifier ou annuler le départ différé, si vous\ avez déjà appuyé sur la touche DEPART/PAUSE :

• mettez le lave-linge en PAUSE en appuyant sur DEPART/PAUSE ;
• appuyez sur la touche DEPART DIFFERE jusqu'à ce que l'écran visualise le nouveau départ sélectionné ou
• appuyez une fois sur la touche DEPART DIFFERE pour l'annuler; l'écran affichera Oh;
• appuyez de nouveau sur la touche DEPART/ PAUSE.

Attention!

Durant toute la durée du départ différé, le hublot est bloqué (voyant du hublot allumé).

Si vous devez ouvrir le hublot, mettez d'abord le lave-linge en pause. Lorsque vous refermez le hublot, appuyez de nouveau sur la touche DEPART/PAUSE.

12 Voyants de déroulement du programme

Lors de la seLECTION du programme, les voyants correspondant aux différentes phases s'allument.

Quand le programme commence, seul le voyant correspondant à la phase en cours reste allumé.

Comment faire un lavage?

Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommendons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage évientuel du tambour et de la cuve.

1. Versez une dose de lessive dans le distributeur "lavage".
2. Affichez un programme à 60^
3. Enclenchez la touche "départ/pause": le cycle de lavage commence.

1. Chargement du linge

Ouvrez le hublot.

Introduisez les pieces de linge une à une dans le tambour après les avoir dépliées. Alternez les grandes et les petites pieces. Fermez le hublot.

2. Dosage de la lessive

Ouvrez le distributeur de produits en le tirant vers vous jusqu'à la butée. Versez la dose de lessive nécessaire dans le bac "lavage".

Si vous avez besoin un programme avec l'option "prélavage", procédez de la même façon dans le compartment correspondant.

Si vous utilisez une lessive liquide: placez

la boule doseuse directement dans le tambour etCHOISSEZ un programme sans prélavage. Si vous sechez ensuite votre linge dans un sèche-linge, n'oubliez pas de retarder la boule doseuse avant d'y introduire le linge à sécher. Il est également possible demettre directement la lessive dans le compartment lavage du distributeur. Dans ce cas, ne faites pas de prélavage et mettez l'appareil en marche immédiatement.

3. Dosage de l'additif

Versez évientuèlement l'assouplissant dans le bac.

Ne dépassez jamais le repère MAX.

Refermez le tiroir.

4. Mise sous tension du lave-linge

Appuyez sur la touche MARCHE/ARRET; l'écran affiche trois tirets clignotants ou un zéro clignotant. Le voyant situé au-dessus de la touche s'allume.

5. Choix du programme

Appuyez plusieurs fois sur la touche TEXTILES afin de désirir le programme souhaité; le voyant correspondant s'allume.

Les voyageants des différentes phases qui composent le programme s'allument.

L'écran visualise la durée du programme.

6. Choix de la température

Appuyez plusieurs fois sur la touche si vous souhaitez selectionner une température différente de cette qui est proposée par le lave-linge ou le lavage à froid ; le voyant correspondant s'allume.

7. Choix de la vitesse d'essorage ou de la fonction NUIT SILENCE PLUS

Appuyez plusieurs fois sur la touche jusqu'à ce que levoyant correspondant à la vitesse choses ou à la fouction NUIT SILENCE PLUS s'allume.

Si vous choisissez la fouction NUIT SILENCE PLUS, le lave-linge s'arrête, à la fin du programme, avec l'eau dans la cuve.

Important : quand on appuie en même temps sur les touches TEMPERATURE et ESSORAGE, le signal sonore qui se déclenché à l'affichage et à la fin du programme est supprimé.

8. Sélectionnez éventuelles :

• l'option PRELAVAGE et/ou
• la fonction A A 40^ ou
• I'option LAVAGE RAPIDE

à l'aide des touches correspondantes en fonction du degré de salissure du linge et du type de textile.

Le(s) moyant(s) correspondant(s) s'allume(nt).

9 Sélectionnez éventuelles l'option “DEPART DIFFERE”

Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche DEPART DIFFERE pour sélectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre. Ce nombre est visualisé sur l'écran d'affichage pendant 3 secondes, puis la durée du programme réapparait.

10 Démarrage du programme

Appuyez sur la touche DEPART/PAUSE : levoyant correspondant arrêté de clignoter, levoyant du hublot s'allume et seul levoyant de la phase en cours resté allumé.

Si vous avez selectionné le DEPART DIFFERE, le lave-linge commence le compte à rebours.

L'écran visualise la durée du programme ou le départ différé sélectionné.

11 Modification d'un programme en cours

Avant de procéder à une modification quelconque, il fautmettrele lave-linge en pause en appuyant sur DEPART/PAUSE.

Il est possible de modifier n'importe qu'elle phase avant que le programme ne l'exécute.

La modification d'un programme, relativement au type de tissu et à la température, n'est possible qu'en phase de lavage.

Avec une variation de ces deux paramètres, le lavelinge reprend le cycle depuis le début.

S'il est nécessaire de vidanger l'eau pour changer un programme en cours, effectuez les opérations suivantes :

• mettez le lave-linge en pause en appuyant sur la touche DEPART/PAUSE ;
• appuyez sur la touche ANNULATION plusieurs fois jusqu'à ce que celui levant correspondant à la VIDANGE reste allumé ;
• appuyez de nouveau sur DEPART/PAUSE.

A la fin de la vidange (zéro clignotant sur l'écran), vous pouvez selectionner un nouveau programme et appuyer à nouveau sur DEPART/PAUSE pour le faire démarrer.

12 Annulation d'un programme en cours

Pour annuler un programme en cours, il faut tout d'abordmettre le lave-linge en pause en appuyant sur DEPART/PAUSE, puis appuyer plusieurs fois sur ANNULATION jusqu'à ce que I'écran affiche les trois tirets clignotants.

13 Ouverture du hublot durant le déroulement d'un programme

Le hublot peut être ouvert, après avoir mis le lavelinge en PAUSE, à condition que :

• la machine ne soit pas en phase de chauffage à une température supérieure à 40^ ;
• le niveau de l'eau ne soit pas haut;
• le tambour ne soit pas en mouvement.

Si ces conditions sont respectées, lors de la mise en PAUSE du lave-linge, le voyant du hublot s'eteindra et vous pourrez ouvrir le hublot.

S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il fautmettre le lave-linge hors tension avec la touche MARCHE/ARRET et attendre environ 3 minutes avant d'ouvrir le hublot.

Attention au niveau et à la température de l'eau dans le lave-linge!

Le programme repartira de la phase à laquelle il a été interrompu quand vous appuierez de nouveau sur MARCHE/ARRET après la fermeture du hublot.

14 Fin du programme

Le lave-linge s'arrête automatiquement, le signal sonore se déclenché et un zéro clignotant apparait sur l'écran.

Si vous avez besoin l'option NUIT SILENCE PLUS, le moyant de la touche correspondante reste allumé pour signaler que l'eau doit être vidangée; l'écran visualise un zéro fixe.

Pour compléter le cycle,CHOISSEZ l'une de ces possibilités:

• vidange et essorage

• appuyez sur DEPART/PAUSE. Le lave-linge effectue la vidange puis l'essorage à la vitesse maximum prévue pour le programme que vous venez d'exécuter;
  -CHOISISEZ une vitesse d'essorage au moyen de la touche (5) et appuyez sur DEPART/PAUSE.

• vidange seule : appuyez une seule fois sur la touche ANNULATION jusqu'à ce que levoyant VIDANGE s'allume, puis appuyez sur DEPART/PAUSE.

Lorsque le programme est terminé, le zéro clignotant apparait et le signal sonore se déclenché.

Levoyant du hublot s'eteint aussitôt.

Appuyez plusieurs fois sur ANNULATION pour annuler le programme qui vient d'être effectué. Si vous n'effectuez pas cette opération, lorsque vous mettrez le lave-linge sous tension, le zéro clignotant apparaitra sur l'écran et le signal sonore se déclenchera.

Note : lorsque vous mettez le lave-linge sous tension, pour annuler le programme précédemment effectué, il suffit d'appuyer sur la touche TEXTILES et de désirir le nouveau programme.

Appuyez à nouveau sur la touche MARCHE/ARRET pourmettrele lave-linge hors tension:levoyant correspondant s'eteint.

Sortez le linge.

Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d'éviter que le linge évientuellesment oublie dans le tambour ne soit abîné lors du lavage successif (par exemple, il peut se rétrécir) ou ne déteigne sur d'autres tissus.

Il est conseilé de fermer le robinet de l'eau et de débrancher la fiche de la prise de courant.

Tableau des programmes

Type de linge et symboles sur les étiquettes	Charge maxi	Programme/ Température	Description du programme	Options possibles	Consommations*
					Energie kWh	Eau litres
Blanc, par ex. draps, nappes, linge de maison	5,5 kg	Coton 60°-90°C	Lavage à 60°-90°C3 rincages Essorage long	Essorage NUIT SILENCE PLUS Pré lavage A A 40° Lavage rapide	1,9	57
Couleurs, par ex. chemises, blouses, lingerie, serviettes, linge de maison	5,5 kg	Coton 60°-40°-30°C froid	Lavage à 60°-40°-30°C ou froid 3 rincages Essorage long	Essorage NUIT SILENCE PLUS Pré lavage A A 40° Lavage rapide	1,04	54
Synthétiques, mixtes, par ex. chemises, blouses, lingerie	2,5 kg	Synthétiques 60°-40°-30°C froid	Lavage à 60°-40°-30°C ou froid 3 rincages Essorage court	Essorage NUIT SILENCE PLUS Pré lavage A A 40° Lavage rapide	0,9	56
Délicats, par ex. acrylique, viscose, polyester, laine, mixte synthétique	2,5 kg	Délicats 40°-30°C froid	Lavage à 40°-30°C ou froid 3 rincages Essorage court	Essorage** NUIT SILENCE PLUS Pré lavage Lavage rapide	0,6	53
Laine, avec la marque "pure laine vierge"	2 kg	Laine 40°-30°C froid	Lavage à 40°-30°C ou froid 3 rincages Essorage court	Essorage NUIT SILENCE PLUS	0,3	48
	2 kg	Lavage à la main © 40°-30°C froid	Lavage à 40°-30°C ou froid 3 rincages Essorage court	Essorage NUIT SILENCE PLUS	0,25	46

Le programme "coton à 60^ " est le programme de référence pour les données contenues dans l'étiquette énergie, conformément à la norme CEE 92/75.
* Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambiente.

Elles se refèrent à la température la plus élevé prévue pour chaque programme.

A la fin de chaque programme, il faut appuyer sur la touche ANNULATION une ou plusieurs fois afin d'annuler les sélections mémorisées (l'écran affiche trois tirets clignotants); dans le cas contraire, quand vous mettez le lave-linge sous tension, l'écran affichera un zéro clignotant et le signal sonore de la fin du cycle précédent se déclenchera.

La durée du programme est réajustée automatiquement au cours du programme de lavage en fonction de la quantité de linge, la quantité de produit lessiviel, de la température de l'eau,

**seulement dans le modele AWN 1228

i Guide de lavage

Charges de linge maximes selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

C'est pourquoi, d'une manière générale, le tambour peut être rempli:

en totalité mais sans pression excessive pour le linge coton, lin, métis,
- à moitié de son volume pour les cotons traités et les fibres synthétiques,
au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replisssez le tambour en fonction des fibres les plus fragiles. Nous vous donnons, à titre indicatif, les poids moyens des pieces les plus communes.

peignoir de bain	1200 g
serviette deTOILTE	180 g
grand drap	1300 g
drap 1 personne	800 g
taie d'oreiller	200 g
chemise de nuit	180 g
pyjama homme	500 g
pyjama enfant	200 g
chemise homme	250 g
chemisier	150 g
torchon	100 g
blouse de travail	300 g à 600 g

Vérification du linge

• Videz les poches.
• Fermez les fermétures à glissière et à pression.
• Enlevez les crochets des voilages ou mettez les voilages dans une housse.
• Retirez les boutons mal cousus, les épingles et les agrafes.
• Pour les protégger, mettez les voilages dans une taie d'oreiller par exemple.
  Recousez ou enlevez les boutons qui ne tiennent qu'a un fil.

Le tri du linge par catégorie

Nous vous conseillons de trier le linge par catégorie:

• d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
• de l'autre, le linge délicat qu'il convient de Traitser avec précaution.
• Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures,CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
• Lavez les articles "blanc" et de couleur séparément.

Températures

Température elevée : 90° C

Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taires d'oreiller, etc. Les fibres, blanches en général, qui peuvent etre très tachées.

Température moyenne : 60^ C

Pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60^ .

Basse température: 30^ C - 40^ C

Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien).Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

Lavage du linge couleur

Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pieces de linge.

Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:

Programme laine Woolmark

Le programme laine de votre lave-linge porte le sigle Cela signifie que vous pouvez laver en toute sécurité les articles portant I'etiquette ci-contre.

Pour éviter le feu trage, vous devez limiter la charge à 2 kg.

Le cycle laine de cette machine à laver a étéapprovéparlaWoolmark pour le lavage des articles Woolmark lavables machine, sous réservé que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver.M9605.

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ici afin d'éviter de faire des cernes.

Herbes. Savonnez soigneusement,TRAITEZ à l'eau de Javel diluée. Pour les lainages, I'alcool à 90^ peut donner de bons résultats.

Crayons à bille - feuitre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90^ . Prenez soit de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.

Vernis à onges. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à onges enPNANT SOIN DE CHANGER FREQUENMENT le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laisser que pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'enPTRirer le plus possible,uis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Dosage:

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses.
Si l'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durété de votre eau en contactant laompagnie de distribution d'eau de leur région ou tout autre service compétent.

Remarque:

N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifiquement concus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.

Si vous utilisez une lessive liquide, il est possible demettre directement ce produit dans le bac pour le lavage a condition de besoin un programme sans prélavage et de mettre tout de suite le lave-linge en marche. Il est également possible d'utiliser une boule doseuse (fournie par le fabricant du détergent).

Si vous sechez ensuite votre linge dans un sechelinge, n'oubliez pas de retarder la boule doseuse. Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30^ et 40^ , alors qu'il est conseilé d'utiliser une lessive en poudre pour les températures supérieures, de 60^ à 90^ .

Nos laboratoires qui effectuent des essais permanents sur les produits de lavage, vous recommendant la lessive en poudre et liquide

ARIEL.

B. Assouplissant

Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet.

Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.

Ne dépassez pas les doses maximales.

i Symboles internationaux pour l'entretien des textiles

La plupart des articles sont munis d'une étiquette d'entretien spécifique comment lestraiter. Suivez scrupuleusement ces indications.

LAVAGE NORMAL LAVAGE DELICAT	95 Temp. maxi 95°C 95	60 Temp. maxi 60°C 60	40 Temp. maxi 40°C 40	30 Temp. maxi 30°C 30	Lavage à la main	Lavage interdit
JAVELLISATION	Cl Chlorage dilué à froid			Chlorage interdit
REPASSAGE	Fort 200°C maxi	Moyen 150°C maxi		Doux 110°C maxi	Ne pas repasser
NETTOYAGE A SEC	A Tous solvants	P Perchloréthylène ou essences minérales (essence F, White Spirit)		F Uniquement essences minérales (Pour linge et tissus blancs)	Ne pas nettoyer à sec
SECHAGE	Linge étendu	Linge suspendu	Sur cintre	Haute temp. Temp. modérée Séchage en tambour	Ne pas sécher en tambour

Entretien et nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conscience pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage indiqué sur l'emballage.

Après chaque cycle de lavage

Nous vous recommendons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'aérer la cuve et d'eviter la formation de moisssure et d'odeurs.

La carrosserie

Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilise jamais de produits abrasifs ou caustiques.

Le distributeur de produits

• Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
• Lavez-le sous l'eau courante.
• Pour faciliter le nettoyage la partie supérieure du bac réservé à l'additif peut être enlevée.

• Nettoyez le logement interne du tiroir avec une brosse à dents.
• Remettez le tiroir en place.

Le filtré du tuyau d'arrivée d'eau

Si vous remarquez que l'appareil prend plus de temps à se replir, contrôle que ce filtre ne soit pas obstrué.

Fermez le robinet d'arrivée d'eau.

Dévissez l'embout du tuyau du robinet.

Nettoyez le filtré avec une petite brosse.

Revissez bien l'embout du tuyau.

Le filtr de vidange

Le role du filtré de vidange est de recueillir les fils et les peluches.

Contrôlez régulierement que le filtré est propre.

Ouvrez le volet en le tirant vers la droite.

Placez un écipient sous le filtre pour recueillir l'eau qui sortira de la machine.

Décrochez le petit tuyau de vidange à côté du filtre et placez-le dans le écipient puis enlevez le bouchon. Quand l'eau ne coule plus, dévissez et enlevez le filtre.

Nettoyez soigneusement le filtré sous l'eau courante.

Replacez le contrôle dans son logement en le vissant à fond.

Bouchez le tuyau et remettez-le en place. Fermez le volet.

Attention

Ne retirez jamais le filtr de vidange lorsque l'appareil est en fonctionnement. Attendez toujours que le programme de lavage sélectionné soit terminé et que la vidange soit effectuee. Lorsque vous remettez en place le filtr de vidange, assurez-vous qu'il soit correctement revisse afin d'eviter d'eventuelles fuites ou que les enfants puissant le retarder.

Précautions contre le gel

Si vous appeareil est exposé à une température inférieure à 0^ prenez les précautions suivantes:

• Fermez le robinet et déconnectez le tuyau d'arrivée d'eau.
• Placez l'extrémité de ce tuyau et du petit tuyau de vidange du filtré dans une cuvette sur le sol, enlevez le bouchon de celui-ci et laissez l'eau s'écouler.
• Revissez le tuyau d'arrivée d'eau et remettez en place le petit tuyau de vidange en faisan attention à ce qu'il soit bien bouché.

De cette façon, l'eau restée dans les tuyaux sera evacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

Si I'appareil ne vidange pas

Si l'appareil ne vidange pas (pompe de vidange bloquée ou tuyau de vidange obstrué), procédez de la manière suivante pour évacuer l'eau:

• Débranche l'appareil.
• Fermez le robinet d'arrivee d'eau.
• Attendez que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus).
• Placez sous le filtrtre un récipient à bord droit et mettez-y dedans le petit tuyau de vidange du filtrtre. Enlevez le bouchon du tuyau et laissez l'eau s'écouler graduèlement.
• A la fin de l'opération, contrôle le filtré et revissez-le.
• Bouchez le petit tuyau de vidange et remettez-le en place.

En cas d'anomalie de fonctionnement

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications.

Cependant, si vous constatiez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.

Pendant le fonctionnement du lave-linge, on peut voir apparaître les codes d'alarme suivants qui clignotent sur l'affichage:

• E10: Difficultés de l'alimentation de l'eau
• E20: Difficultés de vidange
  E40: Hublot ouvert

Après avoir eliminé les causes eventuelles de l'anomalie, appuyez sur la touche DEPART/PAUSE pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.

Symptômes	Solutions
• Les résultats de lavage ne sont pas satisfaisants	Vérifiez que: • la lessive convient au lavage en machine, • il n'y a pas trop de linge, • le programme de lavage et la température sont appropriés.
• La machine s'accêtépendant un cycle de lavage	Vérifiez que: • la pression d'eau est suffisante, • le filtrde pompe n'est pas obstrué, • les fusibles sont en bon état et n'ont pas disjoncté, • ce n'est pas un arrêt cuve pleine d'eau (fonction NUIT SILENCE PLUS).
• La machine ne démarre pas	Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • le hublot est correctement fermé (E40), • le départ du programme a été effectivement commandé (touche DEPART/PAUSE enclenchée). • il n'y a pas de coupure de courant. • ce n'est pas un départ différé
• La machine n'essore pas ou ne vidange pas	Vérifiez que: • le tuyau de vidange n'est pas bouché ou plié (E20), • le filtrde pompe de vidange n'est pas obstrué (E20), • la charge de linge est correctement répartie dans le tambour (voir paragraphe “anti-balourd”) • ce n'est pas un arrêt cuve pleine d'eau (fonction NUIT SILENCE PLUS)
• La machine ne se remplit pas	Vérifiez que: • le robinet d'accueil d'eau est ouvert et que la pression est suffisante (E10), • il n'y a pas de coupure d'eau (E10), • le hublot du lave-linge est correctement fermé (E40), • le tuyau d'accueil d'eau n'est pas plié (E10), • le filtrde d'accueil d'eau n'est pas obstrué (E10).
La machine vibre, est très bruyante	Vérifiéz que: • l'appareil a été complètement débridé (voir paragraphe "débridage"), • l'appareil est de niveau et bien calé, • l'appareil n'est pas trop près du mur ou des meubles, • le linge est bien réparti dans le tambour, • la charge est suffisante
Le cycle de lavage est beaucoup trop long	Vérifiéz que: • la pression d'eau est suffisante (E10), • le filtrtre de pompé n'est pas obstrué (E20), • il n'y a pas eu de coupure de courant.
La machine se remplit mais vidange aussiôt	Vérifiéz que: • la crosse de vidange n'est pas accrochée trop bas.
Youtrouvez de l'eau auoturdave-linge	Vérifiéz que: • il n'y a pas trop de dessive, • la dessive est adaptée au lavage en machine (formation excessive de mousse), • un des compartments du distributeur de produits n'est pas obstrué, • la crosse de vidange est correctement accrochée, • le filtrtre de pompé est correctement remis en place après son nettoyage, • le petit tuyau du filtrtre de vidange est bouché, • le tuyau d'acciviée d'eau est étanche.
Le hublot ne s'ouvre pas	Vérifiéz que: • le programme est terminé, • l'appareil n'est pas en train de chauffer l'eau, • le tambour n'est pas en mouvement, • le niveau d'eau n'est pas trop haut. En tout cas il ne sera possible d'ouvrir le hublot que lorsque le voyant correspondant sera étient.
On entend un bruit inhabituel	La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarriage en douceur lors de l'essorage et une grande distribution du linge dans le tambour, d'ou une plus grande stabilité de l'appareil.
On ne voit pas d'eau dans le	Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau.

Service après-venture

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter l'Assistance Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur,èteVendeur est tenu,lors de l'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

En appelant un Service ÀpRES-Vente, indiquez-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signalétique située pres du hublot (voir figure cidesous).

Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'instantiateur

CHARACTERISTIQUES TECHNIQUES

DIMENSIONS	Hauteur	85 cm
	Largeur	60 cm
	Profondeur	62 cm
RACCORDEMENT	Tension/Frequency	230 V / 50 Hz
	Puisance max.	2200 W (10 A)
PRESSION D'EAU	Minimum	50 kPa
	Maximum	800 kPa
CAPACITE MAXIMUM	Coton, lin	5,5 kg de linge sec
	Synthétiques, délicats	2,5 kg de linge sec
	Laine et lav. à la main	2 kg de linge sec
VITESSE D'ESSORAGE	Maximum	1200 tr/min. (AWN 1228)
		1400 tr/min. (AWN 1428)
Consommations pour le lavage d'une charge maximun de coton à 60°C sans prélavage (progr. coton couleurs):		1,04 kWh
		54 litres
		140 minutes

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Installation

Débridage

Avant la première mise en marche, vous devez impératifement retarder de votre apparéil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité: ils devront être remontés en cas de futur transport de l' apparéil (déménagement par exemple).

• Dévissez et otez les deux vis arrête avec une clé. Enlevez les deux goujons en plastique.

• Appuyez l'appareil sur la partie arrrière et mettez entre le sol et le lave-linge une des cales en polystyrene.
  Veillez à ne pas écraser les tuyaux.
• Retirez le bloc en polystyrene du fond de la machine.
• Libérez les deux sachets en nylon à la partie avant de l'appareil.

• Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.
• Sortez avec soin le sachet droit en nylon, en le tirant vers la gauche et vers le haut.
• Retirez la base en polystyrene.

• Remettez l'appareil debout et dévisse z'autre vis. Enlevez le goujon en plastique.
• Bouchez tous les trouss à l'aide des caches plastiques se trouvant dans l'enveloppe contenant la notice d'utilisation.

Emplacement

L'installation de votre apparéil nécessite:

• Une alimentation électric (voir raccordement électric)
• Une arrivée d'eau avec branchement 20x27
• Une évacuation d'eau
• Un local aéré

Placez l'appareil sur un sol plat et dur.

Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.

Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximé des tuyaux de la machine et du cable d'alimentation.

La machine ne doit pas etre installerée dans un local sujet au gel.

Mise à niveau

Placez l'appareil à l'endetroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.

Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement.

Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.

Raccordement d'eau

Vissez le raccord du tuyau d'alimentation livre avec l'appareil sur le nez fileté du robinet d'arrivée d'eau (20x27).

N'employez jamais à cet effet un tuyau déjà utilisé précédement.

Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation en dévissant la bague de serrage placée à l'arrête de l'appareil.

Veillez ensuite à visser correctement la bague de serrage pour éviter touteuite.

Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préférible de faire couler une certaine quantité d'eau avant demettre en place le tuyau de replissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à l'intérieur de l'appareil.

Vidange d'eau

La crosse du tuyau de vidange peut être placée de deux manières différentes:

• Sur le bord d'un lavabo à l'aide du coude en plastique livre avec l'appareil:

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

• Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage évientuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment.

L'inobservation de ces règles pourrait entrainer un fonctionnement anormal de votre apparéil.

Branchement électrique

Notre responsabilité ne saurait être engagée en cas d'incidents ou d'accidents provoqués par une mise à la terre inexistante ou défectueuse.

Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres apparils électriques branchés.

Calibre des fusibles de lignes (un par phase): 10 ampères.

Utilisez un socle de prise de courant importante uneborne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N.F.C. 15100 etaux prescriptions de l'E.D.F.

La ligne d'alimentation électrique partant du compteur ne devra pas etre inférieure a 2,5 mm² par conducteur.

Le cable d'alimentation doit être facilement accessible après l'stiillage de l'appareil.

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cela les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos games de produits et vous apporte des infos pour vous aider dans votrechioin en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparéils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tél.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.
