AWT 1486 AA - Lave-linge ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge
Marque	ARTHUR MARTIN
Modèle	AWT 1486 AA
Dimensions (H x L x P)	850 x 400 x 600 mm
Poids	Environ 62 kg
Alimentation électrique	230 V / 50 Hz, 2300 W
Pression d'eau	0,05 - 0,8 MPa (0,5 - 8 bars)
Capacité maximale (coton)	5,5 kg
Programmes	Coton, Coton AA, Synthétiques, Délicat, Lavage à la main, Soie, Jeans, Flash 30 min 30°, OptimA 40°, Rinçage, Vidange, Essorage, Essorage délicat
Options	Rinçage+, Court/Extra court, Départ différé (30 min à 20 h), Prélavage, Intensif, Repassage facile, Économique
Températures disponibles	Froid - 95°C (selon programme)
Vitesse d'essorage maximale	1400 tr/min
Fonctions spéciales	Assistance vocale, Sécurité enfant, Arrêt cuve pleine, Nuit Silence, Mémoires de programmes, Affichage numérique
Entretien et nettoyage	Détartrage avec produit spécifique, nettoyage carrosserie avec eau tiède et détergent doux, nettoyage régulier de la boîte à produits et du filtre de vidange
Sécurité	Verrouillage du couvercle en cycle, sécurité enfant, sécurité anti-balourd, arrêt automatique en cas d'anomalie
Pièces détachées et réparabilité	Pièces de rechange certifiées constructeur disponibles via le SAV

FOIRE AUX QUESTIONS - AWT 1486 AA ARTHUR MARTIN

Pourquoi ma machine ne démarre-t-elle pas ?

Vérifiez que l'appareil est branché, le couvercle et les volets du tambour bien fermés, le robinet d'eau ouvert, et que vous avez appuyé sur Départ/Pause. Si le message Porte non fermée apparaît, refermez correctement.

Que faire si l'eau n'arrive pas dans la machine ?

Assurez-vous que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié ou obstrué. Si le message Pas d'eau s'affiche, nettoyez le filtre du robinet et vérifiez la pression d'eau (0,5 à 8 bars).

La machine vibre ou fait du bruit. Comment résoudre ce problème ?

Vérifiez que les cales de transport ont été retirées (débridage complet), que l'appareil est de niveau (ajustez les pieds), et qu'il n'est pas trop près du mur. Répartissez correctement le linge dans le tambour et évitez les petites charges.

Pourquoi le cycle de lavage est-il anormalement long ?

Cela peut être dû à une arrivée d'eau obstruée, une coupure de courant temporaire, ou une sécurité anti-balourd activée. Une mousse excessive (surdosage de lessive) peut aussi rallonger le cycle. Attendez la fin ou annulez et relancez.

Comment nettoyer le filtre de vidange ?

Ouvrez le portillon en bas à droite à l'aide d'un tournevis. Placez un bac sous le filtre, tournez le bouchon dans le sens inverse des aiguilles d'une montre pour vidanger l'eau résiduelle, puis dévissez complètement et nettoyez le filtre à l'eau courante. Remontez en sens inverse.

Que signifie l'option Nuit Silence ?

L'option Nuit Silence supprime toutes les phases d'essorage et ne vidange pas l'eau du dernier rinçage pour éviter le froissage. Le cycle est très silencieux, idéal la nuit. Après le cycle, vous devez lancer un programme Vidange ou Essorage.

Comment activer la sécurité enfant ?

Appuyez simultanément sur les touches Température et Essorage jusqu'à ce que le symbole apparaisse. Pour désactiver, répétez la même manipulation. Si activé après le départ, vous ne pouvez plus modifier les réglages.

Le tambour n'est pas en position haute en fin de cycle. Que faire ?

Tournez manuellement le tambour si un balourd persistant l'empêche de se positionner. Normalement, un système électronique le remet en position haute pour faciliter le chargement/déchargement.

Comment utiliser le départ différé ?

Sélectionnez le programme, appuyez sur Options pour choisir Départ différé, réglez le délai (30 min à 20 h) avec la touche Sélection, validez avec Validation et appuyez sur Départ/Pause. Le couvercle se verrouille pendant le décompte.

Où trouver les pièces de rechange certifiées ?

Contactez le Service Après-Vente Arthur Martin. Les pièces certifiées constructeur sont disponibles pour garantir la sécurité et la performance de votre appareil. Munissez-vous du modèle, du numéro de produit et du numéro de série.

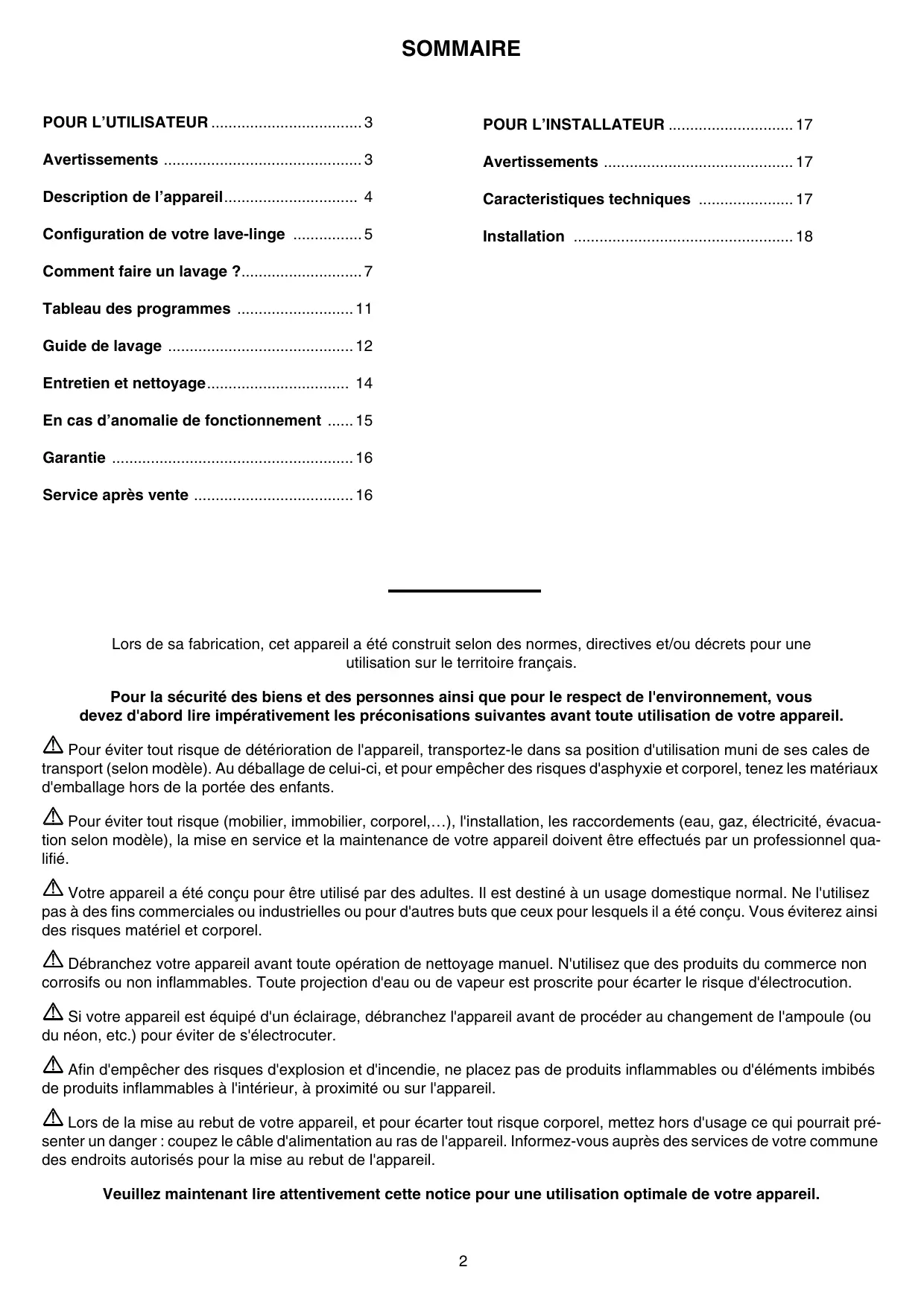

MODE D'EMPLOI AWT 1486 AA ARTHUR MARTIN

POUR L'UTILISATEUR 3

Avertissements 3

Description de I'appareil 4

Configuration de votre lave-linge 5

Comment faire un lavage ? 7

Tableau des programmes 11

Guide de lavage 12

Entretien et nettoyage 14

En cas d'anomalie de fonctionnement 15

Garantie 16

Service après vente 16

POUR L'INSTALLATEUR 17

Avertissements 17

Characteristiques techniques 17

Installation 18

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour uneutilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous nevez d'abord dirempératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matérieliaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qu'aliéfium.
Viete appareil a ete concu pour etre utilisé par des adultes. Il est destiné a un usage domestique normal. Ne l'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez aisi des risques matériel et corporel.
Débranchez vous apparaïel avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait pré-senter un danger : coupe le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

A. POUR L'UTILISATEUR

1. AVERTISSEMENTS

Conservez cette notice d'utilisation avec votre apparéil. Si ce dernier devait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement du lave-linge et des avertissements s'y rapportant.

Les avantissements ont été rédigés pour votre sécurité et celle d'autrui.

Nos you prions de dire attentivement ces remarques avant dinstaller et d'utiliser voe Appeil. Nous you remercions de veore attention.

1.1. Utilisation

• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture appareil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Voiture appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquel il a été concu : laver, rincer et essorer.
• Débranche la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Aidez-vous des indications se trouvant sur l'étiquette de chaque article.
• Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés.
• Veillez à retarder avant chaque lavage les pieces de monnaie, épingles de sutureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.
• Ne mettez pas dans le lave-linge les articles détachés à l'essence, l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit se soit evaporé avant de placer les articles dans le tambour.
• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie.
  Utilisez la quantité de produit lessiviel indiquée au paragraphe «Dosage des produits lessiviels».

Débranche toujours le lave-linge avant de procéder à son nettoyage et son entretien.

1.2. Précautions contre le gel

Si vous appeareil est exposé à une température inférieure à 0^ , prenez les précautions suivantes :

• Fermez le robinet et déconnectez le tuyau d'arrivée d'eau.
• Placez l'extrémité de ce tuyau et du tuyau de vidange dans une cuvette sur le sol.
• Sélectionnez le programme Vidange et faites-le fonctionner jusqu'à la fin.

• Mettez l'appareil hors tension en plaçant le sélecteur de programmes sur la position «Arrêt» ou en appuyant sur la touche Marche/Arrêt*.

• Débranche l'appareil.

• Revissez le tuyau d'arrivée d'eau et remettez en place le tuyau de vidange.

De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de votre apparéil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

1.3. Mise au rebut

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie (renseignez-vous auprès des services de votre commune) pour qu'ils poussent être recupérés et recyclés.

Lors de la mise à la casse de votre apparéil, mettez hors d'usage ce qui pourrait partager un danger : coupez le cable d'alimentation au ras de l' apparéil.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre Traits comme dechet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique etlectronique). En procedant à la mise à la casse reglementaire de l'appareil, nous preservons l'environnement et notre sécurité, s'assurant ainsi que le dechets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

1.4. Protection de l'environnement

Afin de réaliser des économies d'eau et d'énergie et donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :

• Utilisez si possible l'appareil à pleine capacité只不过 qu'avc des charges partielles (en veillant toute fois a ne pas surcharger le tambour).
  Utilisez la fonction Préavage ou Trempage uniquement pour le linge très sale.
• Adaptez la dose de lessive à la durée de l'eau (cf. paragraphe «Dosage des produits lessiviels») ainsi qu'à la charge et au degré de salissure du linge.

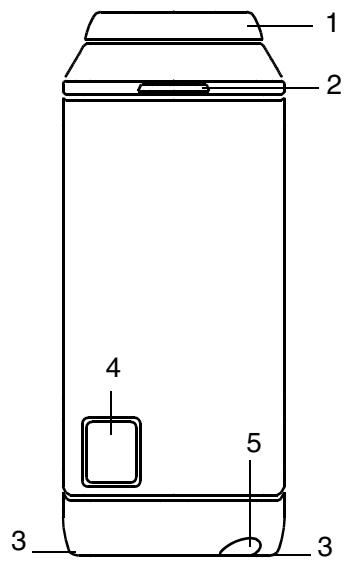

2.DESCRIPTION DE L'APPAREIL

1 - Bandeau de commandes
2 - Poignée d'ouverture du couvercle
3 - Pieds de mise à niveau
4 - Portillon du filtré
5 - Levier pour déplacer l'appareil

La boîte à produits

1 - prélavage [L] 2 - lavage [L]

3 - javellisation

utilisable sur programmes Coton sans prélavage -

1/4 à 1 verre d'eau de javel diluée.

(ne pas dépasser le repère MAX)

4 - assouplissant

(ne pas dépasser le repère MAX)

5 - trop-plein assouplissant et javel (en cas de replissage excessif).

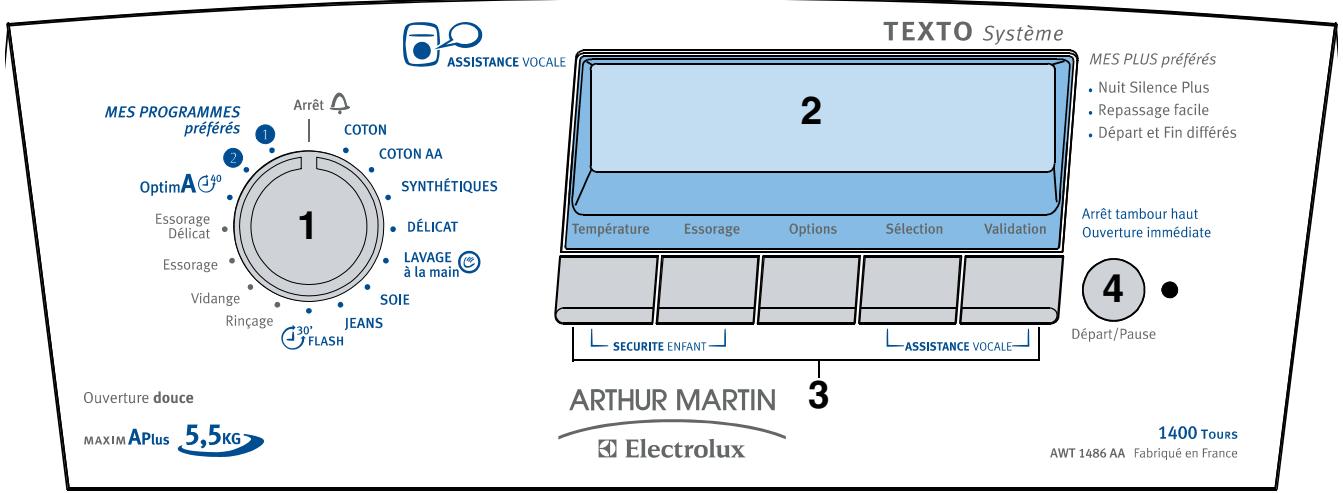

2.1. Le bandeau de commandes

1 - Sélecteur de programmes et position Arrêt
2 - Fenêtre d'affichage

3 - Touches et leurs fonctions
4 - Touche Départ/Pause

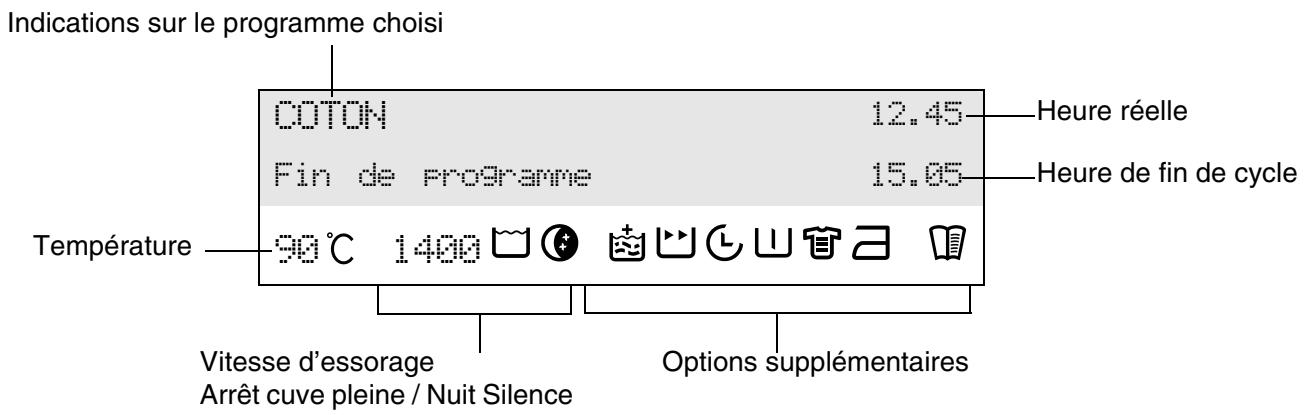

2.2. La fenêtre d'affichage

3. CONFIGURATION DE VOTRE LAVE-LINGE

Une fois l'appareil relié au reseau électrique, tournez le sélecteur de programmes sur la position Coton. Vous pouvez alors configurer votre lave-linge selon les paramètres cédssous.

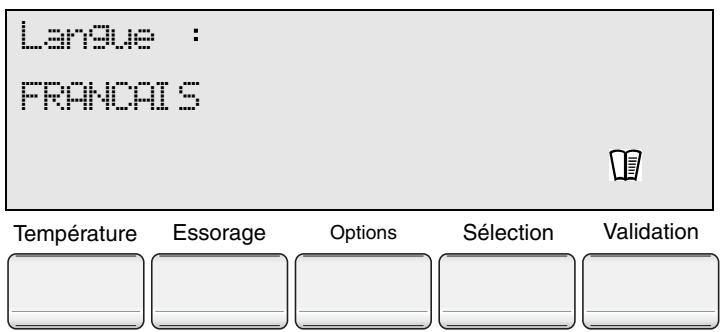

3.1. Language

Quand vous mettez sous tension votre apparéil pour la première fois, celui-ci est configuré en français.

Remarque : Si vous voulez changer cette langue, veuilles suivre les instructions suivantes :

• Appuyez simultanément sur les touches «Essorage» et «Options» pendant au moins 2 secondes,
• Pressez la touche «Sélection» pour désir la langue désirée,
• Appuyez sur la touche «Validation» pour confirmer votrechoix.

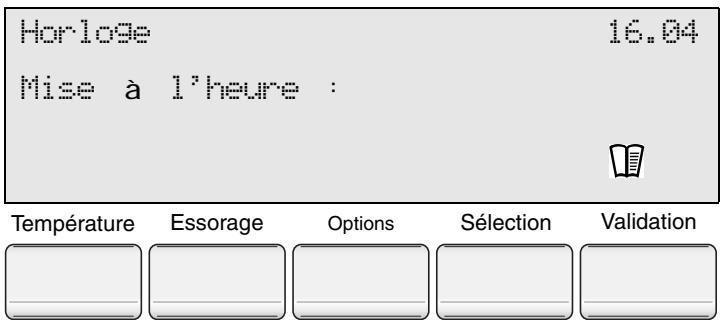

3.2. L'heure

Le réglage de l'heure est important car l'affichage de l'hourre de fin de cycle en dépend. Pour régler l'heure :

• Pressez la touche «Options» jusqu'à ce que l'option «Menu» soit affichée,
• Appuyez une fois sur la touche « Sélection» pour entrer dans l'option «Menu»,
• Pressez la touche «Options» jusqu'à obtention du menu «Horloge»,
• L'heure varie de minute en minute par une simple pression de la touche « Sélection». L'heure varie de 10 minutes en 10 minutes par une pression continue de la touche « Sélection»,
• Appuyez sur la touche «Validation» pour confirmer votrechoix. Puis, une deuxieme fois pour revenir à la sélection des programmes.

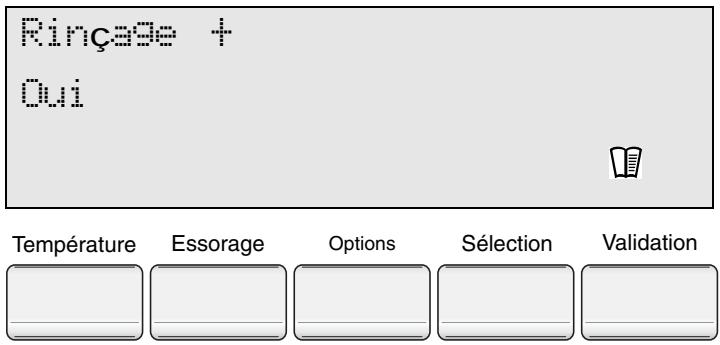

3.3. Rinçage supplémentaire permanent

Votre lave-linge est econome en eau. Mais dans le cas d'une eau douce ou d'une peau sensible, il peut etre utile de rincer avec plus d'eau.

• Pressez la touche «Options» jusqu'à ce que l'option «Menu» soit affichée,
• Appuyez une fois sur la touche « Sélection» pour entrer dans l'option «Menu»,
• Pressez la touche «Options» jusqu'à obtention du menu «Rinçage +»,
• Pressez la touche « Sélection» pour sélectionner ou non l'option Rincage + (OUI / NON dans la fenêtre d'affichage),
• Appuyez sur la touche «Validation» pour confirmer votrechoix. Puis une deuxieme fois pour revenir à la sélection des programmes.

Lorsque la fonction «Rinçage +» est selectionnée, deux rincages supplémentaires sont effectuels pour les programmes Coton et un rince supplémentaire pour les programmes Synthétiques et Délicat. De plus, le symbole apparaître dans la ligne des options de la fenêtre d'affiche.

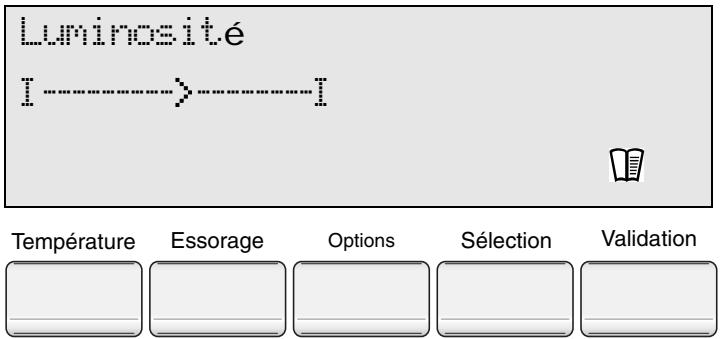

3.4. Luminosité

Pour régler la luminosité de la fenêtre d'affichage :

• Pressez la touche «Options» jusqu'à ce que l'options «Menu» soit affichée,
• Appuyez une fois sur la touche « Sélection» pour entrer dans l'option « Menu»,
• Pressez la touche «Options» jusqu'à obtention du menu «Luminosité»,
• Pressez la touche «Sélection» pour régler le niveau de luminosité voulu,
• Appuyez sur la touche «Validation» pour confirmer votrechoix. Puis une deuxieme fois pour revenir à la sélection des programmes.

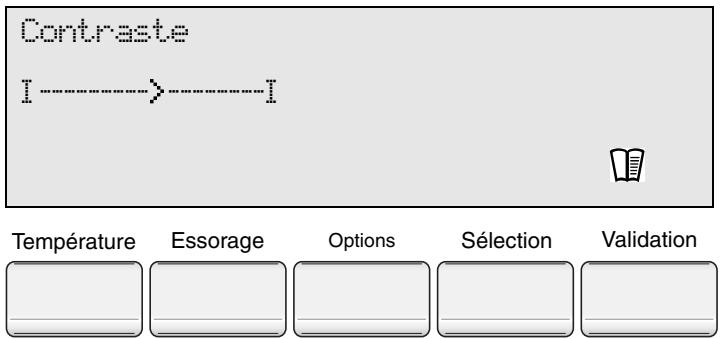

3.5. Contraste

Pour régler le contraste de la fenêtre d'affichage :

• Pressez la touche «Options» jusqu'à ce que l'option «Menu» soit affichée,
• Appuyez une fois sur la touche « Sélection» pour entrer dans l'option «Menu»,
• Pressez la touche «Options» jusqu'à obtention du menu «Contraste»,
• Pressez la touche « Sélection» pour régler le niveau de contraste youlu,
• Appuyez sur la touche «Validation» pour confirmer votrechoix. Puis une deuxieme fois pour revenir à la sélection des programmes.

Une assistance vocale vous guide durant le choix des options du cycle de lavage (apres quelques secondes) ou vous signale des anomalies par des messages simples.

Pour activer l'assistance vocale, appuyez simultanément sur les boutons « Sélection» et « Validation». Le message « assistance vocale activée » s'affiche. Si vous souhaitez désactiver l'assistance vocale, appuyer à nouveau sur les boutons « Sélection » et « Validation». Le message « assistance vocale désactivée » s'affiche.

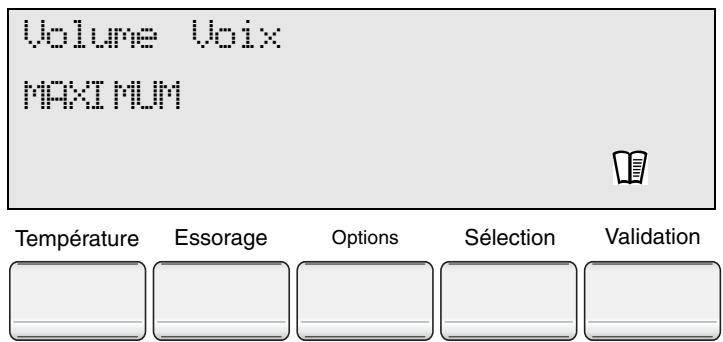

Pour régler le volume sonore :

• Pressez la touche «Options» jusqu'à ce que l'option «Menu» soit affichée,
• Appuyez une fois sur la touche « Sélection» pour entrer dans l'option « Menu»,
• Pressez la touche «Options» jusqu'à obtention du menu «Volume Voix»,
• Pressez la touche «Sélection» pour régler le niveau du son : maximum, faible, moyen,
• Appuyez sur la touche «Validation» pour confirmer votrechoix. Puis une deuxieme fois pour revenir à la sélection des programmes.

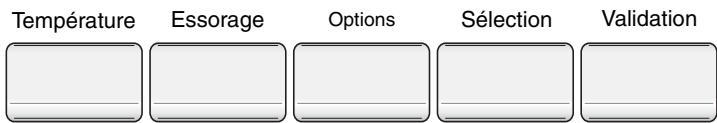

3.7. Volume du signal sonore

Pour régler le volume du signal sonore, vous devez auparavant désactiver l'assistance vocale :

• Pressez la touche «Options» jusqu'à ce que l'option «Menu» soit affichée,
• Appuyez une fois sur la touche « Sélection» pour entrer dans l'option « Menu»,
• Pressez la touche «Options» jusqu'à obtention du menu «Son»,
• Pressez la touche «Sélection» pour régler le niveau du son : normal, volume faible, sans son,
• Appuyez sur la touche «Validation» pour confirmer votrechoix. Puis une deuxieme fois pour revenir à la sélection des programmes.

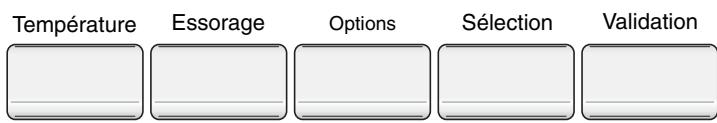

3.8. Sécurité infant :

Pour activer la sécurité infant, vous doivent appuyer simultanément sur les touches «Température» et «Essorage». Le besoin de l'option est méorisé.

Pour désactiver la sécurité infant, repêze la même manipulation.

Deux cas peuvent seprésenter :

• si l'option est activée après le départ du cycle, il n'y aaucun changement possible d'options ou de programme. Le cycle se fait et vous devez désactiver l'option pour faire un nouveau cycle.
• si l'option est activée avant le départ du cyle, il est impossible de démarrer la machine.

4. COMMENT FAIRE UN LAVAGE?

Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommendons d'effectuer un lavage préliminaire à 90^ , sans linge mais avec de la lessive, pour nettoyer la cuve.

4.1. Chargement du linge

• Soulevez le couvercle de la machine.
• Ouvrez le tambour en appuyant sur le bouton de verrouillage A : les deux volets se décrochant automatiquement.
• Introduisez le linge, fermez le tambour et le couvercle de votre lave-linge.

Attention : avant la fermetre du couvercle de votre machine, assurez-vous que la portedu tambour est correctement fermée :

les deux volets accrochés,

• le bouton de verrouillage A ressorti.

4.2. Dosage des produits lessiviels

Votre lave-linge a ete concu de maniere a reduire vos consommations en eau et produits lessiviels, reduisez donc les doses preconisées par les fabricants de dessive.

Versez la dose de lessive en poudre dans les compartments lavage et prélavage si vous avez besoin l'option «prélavage». Versez évientuelles l'assouplissant dans le compartment et l'eau de javel dans le compartment (utilisable sur programmes Coton sans prélavage).

Si vous utilisez un autre type de lessive, reportez-vous au paragraphe «produits lessiviels et additifs» du guide de lavage.

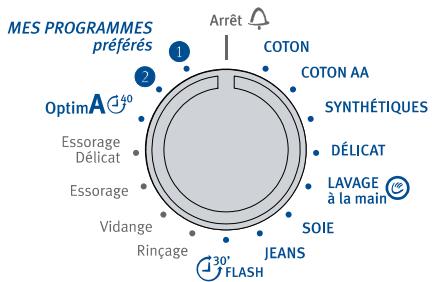

4.3. Choix du programme

Tournez le sélecteur de programme pour désir le programme souhaité. Le message approprié apparaitra dans la fenêtre d'affichage. La fenêtre d'affichage indiquera l'heure de fin de cycle du programme choisi, calculé sur une base de charge maximum pour chaque type de textile. Levoyant de la touche Départ / Pause commencerà à clignoter. Si la charge de linge à laver est petite, en début de cycle la fenêtre d'affichage indiquera encore la fin de cycle appropriée à la charge maximum. La valeur de la durée sera graduallement ajustée pendant l'execution du cycle.

COTON	13.45
Fin de cycle à :	16.07
EBC 1489

Température

Essorage

Options

Selection

Validation

4.4. Choix de la température

Appuyez sur la touche «Température» par pressions successives pour augmenter ou diminuer la température, si vous foulez que votre linge soit lavé à une température différente de cette proposée par le lave-linge. Certains programmes n'autorisent pas de modification de température (le message «erreur sélection» apparait dans la fenêtre d'affichage).

Le message de la température maximum disponible apparaît sur la seconde ligne de la fenêtre d'affichage (au lieu de «fin de cycle à »). L'indication de la température可以选择 apparaît dans le coin de la 3ème ligne de la fenêtre d'affichage.

COTON	13.45
Max. 95°C	16.07
60°C 1480

Température

Essorage

Options

Selection

Validation

4.5. Choix de la vitesse d'essorage / Arrêt cuve pleine / Nuit silence

Appuyez sur la touche «Essorage» pour modifier la vitesse d'essorage, si vous poulez que votre linge soit essoré à une vitesse différente de cette proposée par le lave-linge. En appuyant sur la touche de vitesse d'essorage, vous pouvez aussi désirir l'option Suppression d'essorage «0», arrêt cuve pleine ou Nuit Silence .

• Option Suppression d'essorage «0» : élimine toutes les phases d'essorage et augmente le nombre de rincçages sur les programmes Cotons et Synthétiques.
• Option Arrêt cuve pleine : le lave-linge ne vidangera pas l'eau du dernier rincege, ainsi il ne froissera pas le linge.
• Option Nuit Silence : le lave-linge ne vidangera pas l'eau du dernier rincege, ainsi il ne froissera pas le linge. Comme toutes les phases d'essorage seront supprimées, le cycle de lavage sera très peu bruyant et il pourrait être sélectionné la nuit. Sur les programmes Coton et Synthétiques, les rinceages seront effectués avec plus d'eau.

Le message approprié apparaitra sur la seconde ligne de la fenêtre d'affichage. La vitesse d'essorage sélectionné sera indiquée sur la 3ème ligne au dessus de la touche «Essorage».

Après un cycle avec Arrêt cuve pleine ou Nuit silence, vous avez la possibilité de besoin un des programmes suivants :

• Vidange : Pour vidanger l'eau, Sélectionner le programme Vidange au moyen du sélecteur de programmes, puis appuyez sur la touche Départ/Pause.
• Essorage : Pour essorer le linge,CHOISISEZ le programme Essorage ou Essorage delicat au moyen du sélecteur de programmes :CHOISISEZ la vitesse d'essorage au moyen de la touche «Essorage» et ensuite appuyez sur la touche Départ/Pause.

COTON	13.45
Max. 1400 tr/min	16.07
68C 1000

Température	Essorage	Options	Sélection	Validation

4.6. Choix des options

Selon le programme choisi, seules quelques options sont disponibles et visibles pendant le temps de la seLECTION. De plus, toutes les options ne sont pas compatibles entre elles. Les symboles des options incompatibles disparaîtrent de la fenetre d'affichage.

La touche «Options» vous permet de vous déplacer parmi les symboles des options, la touche «Sélection» vous permet de sélectionner ou de changer les status des différents symboles et la touche «Validation» vous permet de returner à la sélection précédente.

Les différentes fonctions doivent être choisies après avoir choisi le programme souhaité et avant d'appuyer sur la touche Départ / Pause.

En appuyant sur la touche «Options», tous les symboles des options, compatibles avec le programme choisi, apparaitront dans la fenêtre d'affichage.

La première option commencerà à clignoter. Son nom et son statut apparaitront dans la fenêtre d'affichage, si vous pouze changer le statut de l'option, appuyez sur la touche « Sélection». Une ligne apparaitra en dessous des symboles des options indiquant que l'option est enregistrée. Pour désir les autres options appuyez encore sur la touche « Options» et procédez comme auparavant.

Une fois que vous avez terminé la selection des options, appuyez sur la touche «Validation», les symboles séLECTIONnés resteront fixes dans la fenêtre d'affichage.

Note : pour modifier les sélections des options déjà choisis, repêtez la précédente procédure.

Important : Pendant la sélection de l'option, si vous appuyez sur la touche «Température», «Essorage» ou «Départ/Pause», les fonctions qui s'y rapportent seront effectuées.

COTON			13.45
Fin de cycle à :			16.07
SBC	1000	+	→
Température	Essorage	Options	Sélection	Validation

4.6.1. Option Rincage + occasionnel

Cette option peut être seLECTIONnée pour tous les programmes sauf ceux de Laine, Lavage à la main et le programme court. Le lave-linge ajoutera deux rincages pour les programmes Coton et un seul pour les programmes Synthétiques, Délicot et Soie.

Cette option est recommendée pour les peaux sensibles et dans les régions où l'eau est très douce.

Vous pouvez désir cette option pour tous les programmes en permanence (voir paragraphe 3.3) ou seulement pour un programme particulier.

4.6.2. Option Court / Extra Court

Cette option peut être utilisée pour les textiles Coton, Synthétiques ou Délicats peu sales pour obtenir de bons résultats de lavage en très peu de temps. Le temps de lavage sera réduit selon le type de linge et la température sélectionnée. Deux options peuvent être sélectionnées en appuyant respectivement une ou deux fois sur la touche « Sélection» : l'option « Court » ou l'option «Extra-Court »; celles-ci seront visibles dans la fenêtre d'affichage.

4.6.3. Option départ différé

Cette option permet de différer le départ d'un programme de lavage de 30, 60, 90 minutes, deux heures à 20 heures. Le temps que vous avez sélectionné est indiqué dans la fenêtre d'affichage. Àpres validation, l'heure de fin de cycle y apparait.

Vous doivent désigné cette option après avoir choisi le programme et avant d'appuyer sur la touche Départ/Pause. Vous pouvez modifier ou annuller le départ différé à tout moment, avant d'appuyer sur la touche Départ/Pause. Si vous avons déjà appuyé sur la touche Départ/Pause at que vous souhaitez modifier ou annuller le départ différé, procédez comme suit :

• Mettre le lave-linge en Pause en appuyant sur la touche Départ/Pause
• Désélectionner ou modifier l'options Départ Différé, en changeant le statut,
• Appuyez sur la touche Départ/Pause pour commencer le programme.

Important! Le couvercle sera verrouillé pendant le temps du départ différé. Si vous avez besoin de l'ouvrir, vous doivent d'abordmettreleave-linge enPause enappuyant sur la toucheDepart/Pause.Apresavoirreferméle couvercle, appuyez sur la toucheDepart/Pause.

Le département différé ne peut pas être selectionné avec les programmes Essorage et Vidange.

4.6.4. Option Préavage

Sélectionnez cette option si vous souhaitez que votre linge soit prélavé avant le lavage principal (incompatible avec les programmes Laine, Lavage à la main, Soie et Flash 30).

4.6.5. Option Intensif

Pour le linge très sale. Cette option ne peut être seLECTIONnée que sur les programmes Coton et Synthétiques. Le temps de lavage sera prolongé selon la température du cycle et le type de textile.

4.6.6. Option Repassage facile

EnChoosingctteoptionlelingeestlavéetessoreendouceur poureviter tout froissage.De ce fait,le repassageest plusfacile.Cette optionpeutetreutilisée pourlestextilesCotonetSynthétiques.Deplus,le lave-lingeeffectuera desrinçages supplémentaires sur lesprogrammesCoton et sur lesprogrammesSynthétiques.

Si cette option est utilisé sur les programmes Coton, la vitesse d'essorage sera réduite automatiquement à 1000 tr/min.

4.6.7. Option Economique

Cette option peut être selectionnée uniquement sur les synthétiques peu sales ou normalement sales à une température égale ou supérieure à 40^ . Le temps de lavage sera prolongé.

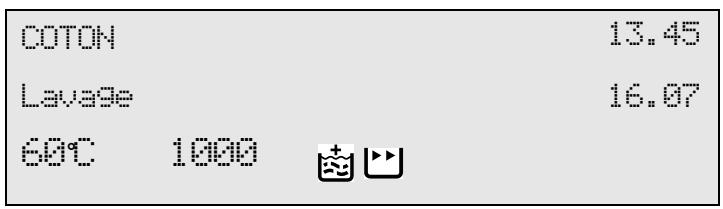

4.7. Demarrer le programme

Départ/Pause

Appuyez sur la touche Départ / Pause. Levoyant correspondant arrête de clignoter. Le message approprié à la phase qui est en cours sera visible dans la fenêtre d'affichage. Si vous avez besoin un départ différé, le lave-linge commencerera son compte à rebours.

Essorage
Options
Selection
Validation

Température

4.8. Comment changer un programme pendant un cycle de lavage ?

Avant de faire tout changement, vous doivent en Pause le lave-linge en appuyant sur la touche Départ / Pause. Il est possible de modifier toute phase avant que le programme commence.

Quand le programme a commencé, vous pouze seulement remettre à zéro le lave-linge en tournant le sélecteur de programmes sur la position «Arrêt» et ensuite Sélectionnez un nouveau programme. L'eau de lavage resté dans la cuve. Pour vidanger l'eau avant de commencer un nouveau cycle de lavage, vous doivent annulier le programme et sélectionner le cycle Vidange. Commencez le nouveau programme en appuyant sur la touche Départ / Pause.

4.9. Annulation d'un programme

Tournez le sélecteur de programmes sur la position «Arrét» pour annuler un programme en cours. Maintenant, vous pouvez seLECTIONner un nouveau programme.

4.10. Comment ouvrir le couvercle pendant un cycle de lavage (ouverture immediate)

Dans les 10 premières minutes d'un cycle, vous pouvez ouvrir le couvercle (les messages «Ouvert. possible» / «phase du cycle» apparait dans la fenêtre d'affichage). Vous pouvezmettre l'appareil en Pause : les messages «Pause» / «Position. tambour» apparaitront dans la fenêtre d'affichage.

Si les conditions de sécurité suivantes sont respectées :

• le lave-linge n'est pas en phase de chauffage supérieur à 55^ ,
• le tambour ne tourne pas.

L'ouverture du couvercle est possible. ÀpRES avoir entendu le double «clac», les messages «Pause» / «Porte débloquée» apparaitront dans la fenêtre d'affichage. Vous pouvez alors ouvrir le couvercle.

Si les conditions de sécurité ne sont pas respectées, l'ouverture du couvercle est impossible ; les messages «Pause» / «Porte bloquée» apparaitront dans la fenêtre d'affichage. Réappuyez sur la touche Départ/Pause pour relancer le cycle en cours.

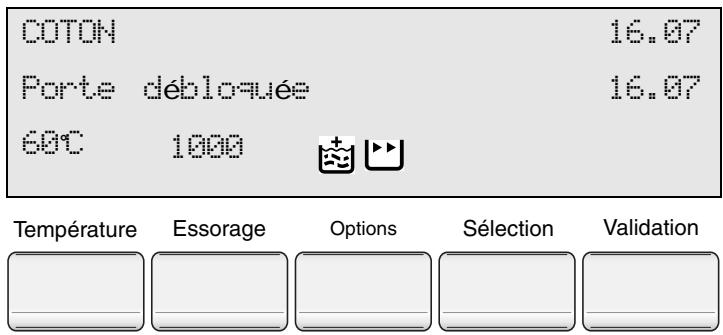

4.11. Fin de programme

A la fin du programme, le lave-linge s'arrête automatiquement, émet un signal sonore (voir paragraphe 3.7), et affiche en alternance les messages «Fin de cycle» / «Portedébloquée».

Si vous avez selectionné les options «Arrêt cuve pleine» ou «Nuit Silence», le voyant de la touche Départ/Pause est étéint. Le message «Porte fermée» apparait dans la fenêtre d'affichage. Pour vidanger ou essorer, tournez le selector de programmes sur la position des programmes Vidange, Essorage ou Essorage délicat.

Un système électronique permet au tambour d'être en position haute quand le cycle est terminé. Ce système permet de charger et de décharger plus facilement le linge. L'ouverture du couvercle se signale par un double «clac» du dispositif de verrouillage (si un balourd alteré le fonctionnement, tournez le tambour à la main).

Tournez le sélecteur de programmes sur la position «Arrét» pourmettre hors tensionle lave-linge.Sortezle linge. Débranchezla prise de courant et fermezle robinet d'alimentation en eau.

Nous vous recommendons de laisser le couvercle et le tambour ouverts après utilisation afin d'arer la cuve.

Remarque: au bout d'une période longue, l'heure de votre lave-linge devra être ré-initialisée.

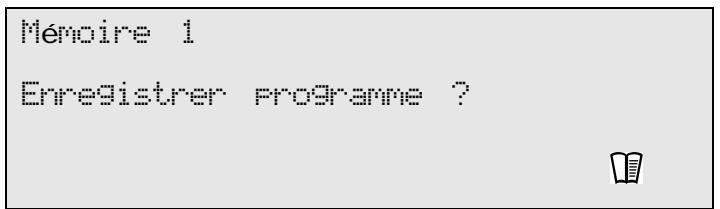

4.12. Les mémoires

Les paramètres des programmes qui sont féquement utilisés peuvent être sauvégardés. Il y a 2 mémoires disponibles pour cet usage. Le programme sauvégarde peut être sélectionné de la même façon qu'un autre programme de lavage au moyen du sélecteur de programmes.

• Sélectionnez les paramètres du programme et du cycle de lavage,
• Pressez la touche «Options» jusqu'à ce que l'option «Menu» soit affichée,
• Appuyez une fois sur la touche « Sélection» pour entrén dans l'option «Menu»,
• Sélectionnez une des mémoires au moyen de la touche «Options» : le message «enregister ?» apparait dans la fenêtre d'affichage.
• Pour memoriser le programme sélectionné, appuyez sur la touche « Sélection». Le message « enregistré » apparaitra dans la fenêtre d'affichage.
• Appuyez deux fois sur la touche «Validation» pour revenir à la seLECTION des programmes.

Remarque : pour changer les paramètres du programme mémorisé, repreneze la procédure depuis le début.

Les programmes que vous avez mémorisés sont disponibles par le selecteur de programmes sous la rubrique «Mes programmes préféres».

Température

Essorage

Option

Selection

Validation

5. TABLEAU DES PROGRAMMES

Toutes les possibités ne sont pas enumeratedes ci-après, mais uniquement les réglages les plus courants.

Programme Type de linge	Charge	Options possibles	Tempéra- tures °C	Consommations indicatives*
				Litres	kWh	Min
COTON Blanc ou couleur, par ex, vêtement de travail normalement sale, linge de lit, de table, de corps, serviettes.	5,5 kg	Rinçage + Court/Extra court Départ différé Prélavage Intensif Repassage facile	froid - 95	55	1,80	Voir tenabilité d'affichage
COTON AA Ce programme permet d'obtenir les mèmes résultats de lavage que le programme Coton et convient aussi aux synthétiques.	5,5 kg	Rinçage + Départ différé Prélavage Repassage facile	40 - 60*	49	0,93
SYNTHETIQUES Tissus synthétiques, linge de corps, tissus de couleur, chemises qui ne se repassent pas, blouses.	2,5 kg	Rinçage + Court/Extra court Départ différé Prélavage Intensif Repassage facile Economique	froid - 60	46	0,80
DELICAT Pour tous les tissus délicats, par exemple, les rideaux.	2,5 kg	Rinçage + Court/Extra court Départ différé Prélavage	froid - 40	49	0,55
LAVAGE à la main © Linge très délicat portant le label «lavage à la main».	1,0 kg	Départ différé	froid - 40	43	0,35
SOIE Tissu lavable en machine à 30°C.	1,0 kg	Rinçage + Départ différé	30	49	0,25
JEANS Pour laver les vêtements en jeans.	3,0 kg	Départ différé	40	60	0,65
FLASH 30 min 30° Pour tissus peu sales sauf la laine.	2,5 kg	Départ différé	30	40	0,30
OptimA 40° Lavage en moins de 40 min pour coton mélangés à 40° avec efficaci- té de lavage optimum.	3,0 kg	Départ différé	40	55	0,55
	Utilisation
Rinçage	Le linge lavé à la main peut être rincé avec ce programme.			30	0,20
Vidange	effectue une vidange après un arrêt cuve pleine (ou option Nuit Silence).			-	0,01
Essorage	effectue un essorage jusqu'à 1400 tr/min après un arrêt cuve pleine (ou option Nuit Si- lence) pour les programmes Coton.			-	0,05
Essorage délicat	effectue un essorage jusqu'à 700 tr/min après un arrêt cuve pleine (ou option Nuit Si- lence) pour les programmes Synthétiques.			-	0,03

• Données indicatives susceptibles de varier en fonction des conditions d'utilisation.
  Les consommations indiquées correspondant à la température maximale pour chaque programme.
  **Programme de reférence pour essais selon la norme CEI 456 (programme Coton AA 60^ ).

6. GUIDE DE LAVAGE

6.1. Tri et préparation du linge

• Triez le linge par type et symbole d'entretien (voir chapitre 6.4 : Symboles internationaux pour l'entretien des textiles) : lavage normal pour le linge résistant pouvant supporter un lavage et un essorage énergiques ; lavage délicat pour le linge délicat qu'il convient detraiter avec précaution. Pour les charges mixtes, charges composées d'articles en fibres de différentes natures,CHOISSEZ UN PROGRAMME ET UN TEMPERATURE convenant à la fibre la plus fragile.
• Lavez séparément le linge blanc et le linge de couleurs. Sinon, le linge blanc sera coloré ou prendra un ton grisâtre.
• Les vêtements neufs de couleur ont souvent un excédent de couleur. Lavez de telles pièces de préférence séparément la première fois. Respectez les indications d'entretien «laver séparément» et «laver plusieurs fois séparément».
• Videz les poches et dépliez le linge.
• Retirez les boutons décousus, épinges et agrafes. Fermez les fermétures à glissière, nouve les lacets, les lanières.
• Retournez les vêtements en textiles multicouches (sacs de couchage, anoraks, etc.), les pieces de bonneterie de couleurs ainsi que la laine et les textiles avec décoration rapportée.
• Lavez les petites pieces fragiles (chaussettes, collants, soutiens-gorge, etc) dans un filet à linge.
• Traitez les rideaux avec des précautions particulières. Enlevez les crochets de fixation et enveloppez les voilages dans un filet ou un sac.

6.2. Charges de linge selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale du lave-linge. Cette capacité peut varier suivant la nature des textiles. Diminuez la quantité de linge en cas de linge très sale ou de tissus éponge.

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau. C'est pourquoit, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
• au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replisssez le tambour en fonction des fibres les plus fragiles.

6.3. Produts lessiviels et additifs

N'utilisez que des produits lessiviels et des additifs qui convenennent pour utilisement dans un lave-linge. Inspirez-vous des indications du fabricant en respectant les paragraphs 2 et 4.2.

Nous vous déconseillons d'utiliser en même temps plusieurs types de lessive, vous risqueriez d'endommager le linge.

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire (l'utilisation d'un anticalcaire est conseillé) ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durété de votre eau en contactant laOMPagnie de distribution d'eau de leur région ou tout autre service compétent.

Les lessives en poudre s'utilisent sans restriction.

Les lessives liquides ne doivent pas etre utilisées lors de la selection d'un prélavage. Pour tout cycle sans prélavage, elles peuvent etre versées soit dans une boule doseuse placee directement dans le tambour, soit dans le compartment lavage, dans les deux cas, il est impératif de démarrer sans retard le cycle de lavage.

Les lessives en tablettes ou en doses se mettent impératifement dans le compartment lavage de la boîte à produits de votre lave-linge.

Pour le traitement des taches avant le cycle de lavage, conformez-vous aux doses et aux instructions préconsees par le fabricant du produit. Si vous utilisez du produit de lavage pour traiter les taches, vous devez demarrer sans retard le cycle de lavage.

6.4. Symboles internationaux pour l'entretien des textiles

LAVAGE NORMAL	95	60	40	30
	Lavage à 95°C	Lavage à 60°C	Lavage à 40°C	Lavage à 30°C	Lavage délicat à la main	Ne pas laver
LAVAGE DELICAT		60	40	30

Δ	cl	Δ
JAVELLISATION	Blanchiment au chlore (javel) permis (unique-ment à froid et avec une solution diluée)	Blanchiment au chlore (javel) proscrit

a	…	…	…	…
REPASSAGE	Température élevé (max 200°C)	Température moyenne (max 150°C)	Température BASSE (max 100°C)	Ne pas repasser

O	A	P	F	X
NETTOYAGE A SEC	Nettoyage à sec (tous les solvantsticsels)	Nettoyage à sec (tous solvants sauf le tri- chloréthylène)	Nettoyage à sec (exclusivement solvants pétroliers et R113)	Ne pas nettoyer à sec

	-	III		Haute température
				Température modérée
SECHAGE	Séchage linge étendu	Séchage linge suspendu	Séchage sur centre	Séchage en tambour permis	Ne pas sécher en tambour

7. ENTRETIEN ET NETTOYAGE

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

7.1. Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé.

Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosoif, spécialement concu pour les lave-linge que vous pourrait vous procurer dans le commerce.

Respectez le dosage et la fréquence des détartrages indiqués sur l'emballage.

7.2. La carrosserie

Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détergent doux. N'utilsez jamais d'acool, solvants ou produits similaires.

7.3. La boîte à produits

De temps en temps, vous doivent nettoyer la boîte à produits pour éliminer les évventuels résidus des produits lessiviels et ainsi éviter une anomalie de fonctionnement. La boîte à produits se laisse très facilement démonter en vue d'un léger nettoyage.

Démontage :

Exercez une pression sur les clips situés sur chaque côté de la boîte à produits et tirez-la vers le haut.

Vous pourrez ainsi la nettoyer à l'eau courante à l'aide d'unerosse ou d'un chiffon torsadé. Contrôlez que les siphons situés à l'arrière de la boîte à produits ne sont pas obstrués.

Remontage :

Repositionnez la boîte à produits dans les encoches jusqu'à verrouillage.

7.4. Le filtr de vidange

Nettoyez régulièrement le filtrre se trouvant au bas de l'appareil. Le voyant «filtrre»* s'allume quand le filtrtre est obtrué. Dans ce cas, nettoyez-le immédiatement. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage.

• Ouvrez le portillon à l'aide, par exemple, d'un tour-enis :

• Vidangez l'eau résiduelle :

Placez dessous un填补ant. Tournez le bouchon dans le sens inverse des aiguilles d'une montre afin que celui-ci se retrouve à la verticale et puisse libre l'eau résiduelle.

• Otez le filtré :

Dévissez le bouchon à fond et enlevez-le. Nettoyez-le soigneusement à l'eau courante. Replacez l'ensemble et revissez-le dans le sens des aiguilles d'une montre.

Après avoir nettoyé le filtré, il faut obligatoirement reférer le portillon. En effet, par mesure de sécurité, ce dernier doit être fermé lorsqu'el'article est en fonctionnement.

8. EN CAS D'ANOMALIE DE FONCTIONNEMENT

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Si vous constatEZ une anomalie de fonctionnement, consultez les paragraphs ci-dessous avant d'appeler le Service ÀpRES Vente. De plus, il est possible qu'un des messages suivants apparaissent dans la fenêtre d'affichage :

Problème d'arrivée d'eau : «Pas d'eau : voir robinet & tuyau»

Problème de vidange : «Pas de vidange : voir filtré / tuyau»

Couvercle ouvert : «Porte non fermée : vérifie SVP»

Une fois le problème éliminé, appuyez sur la touche Départ / Pause pour redémarrer le programme. Si après toutes les vérifications, le problème persiste, veuillez appeler le Service Àpès Vente.

Symptômes	Causes
Le lave-linge ne démarre pas ou ne se remplit pas :	• l'appareil n'est pas correctement branché, l'installation électrique ne fonctionne pas, • le couvercle de votre lave-linge et les volets du tambour ne sont pas correctement fermés (Porte non fermée. Vérifiez SVP) • le départ du programme n'a pas été effectivement commandé, • il y a une coupure de courant, • il y a une coupure d'eau (Pas d'eau : voir robinet & tuyau) • le robinet d'eau est fermé (Pas d'eau : voir robinet & tuyau) • l'acciviée d'eau est obstruée (Pas d'eau : voir robinet & tuyau)
Le lave-linge se remplit mais vidange aussiot :	• la crosse de vidange est accrochée trop bas (voir paragraphe installation).
Le lave-linge n'essore pas ou ne vidange pas :	• le tuyau de vidange est bouché ou plié (Pas de vidange : voir filtre / tuyau) • le filtre de vidange est obstrué (Pas de vidange : voir filtre / tuyau) • la sécurité anti-balourd s'est mise en marche : mauvaise répartition du linge dans le tambour, • le programme «Vidange» ou l'option «Nuit Silence» ont été sélectionnés, • la hauteur de la crosse de vidange ne convient pas.
Vous trouvez de l'eau au contraur du lave-linge :	• un excès de lessive a fait déborder de la mousse (Détergent : surdosé) • la lessive n'est pas adaptée au lavage en machine, • la crosse de vidange n'est pas correctement accrochée, • le filtre de vidange n'a pas été remis en place, • le tuyau d'acciviée d'eau n'est pas étanche.
Les résultats de lavage ne sont pas satisfaisants :	• la lessive ne convient pas au lavage en machine, • il y a trop de linge dans le tambour, • le programme de lavage n'est pas approprié, • il n'y a pasASFZde lessive.
La machine vibre, est bruyante :	• l'appareil n'a pas été complètement débridé (voir paragraphe débridage), • l'appareil n'est pas de niveau et bien calé, • l'appareil est trop pres du mur ou des meubles, • le linge n'est pas bien réparti dans le tambour, • la charge n'est pas suffisante.
Le cycle de lavage est beaucoup trop long :	• l'acciviée d'eau est obstruée (Pas d'eau : voir robinet & tuyau) • il y a eu une coupure de courant ou d'eau, • la sécurité thermique du moteur s'est déclenchée, • la température de l'acciviée d'eau est plus BASSE que d'ordinaire, • le système de sécurité de détention de la mousse s'est déclenché (trop de dessive) et le lave-linge a procédé à l'évacuation de la mousse, • la sécurité anti-balourd s'est déclenchée : une phase supplémentaire a été ajoutée afin de répartir au moins le linge dans le tambour.
Le lave-linge s'accêté pendant un cycle de lava-ge :	• l'alimentation en eau ou en électricité est défectueuse, • un arrêt cuve pleine a été programmé.
Le tambour n'est pas en position haute en fin de cycle :	• Le tambour n'est pas arrivé à se positionner à la suite d'un balourd persistent ; tournez manuellement le tambour.
Le message suivant «Porte non fermée : vérifiez SVP» apparaît dans la fenêtre d'affichage :	• Le couvercle n'est pas correctement fermé.
Le message suivant «Pas de vidange : voir filtre / tuyau» apparaît dans la fenêtre d'affichage :	• le filtrte de vidange est obstrué, • le tuyau de vidange est bouché ou plié, • la hauteur du tuyau de vidange est trop haute (voir «Installation»), • la pompe de vidange est bouchée, • le siphon de l'installation est bouché.
Le message suivant «Pas d'eau : voir robinet & tuyau» apparaît dans la fenêtre d'affichage :	• le robinet d'eau est fermé, • il y a une coupure du réseau d'eau.
Le message suivant «Filtre : bouché / Pompebloquée» apparaît dans la fenêtre d'affichage	• le filtrte de vidange est obstrué.
De l'assouplissant ou de la javel s'écoule par l'orifice de trop-préin au replissage :	• la dose prescrite n'a pas été respectée, • les siphons situés à l'arrière de la boîte à produits sont obstrués (voir chapitre «Entretien et nettoyage»).
Le message suivant «Détergent : surdosé» apparaît dans la fenêtre d'affichage :	• la dose prescrite n'a pas été respectée,
Le message suivant «Attention : E / voir notice d'utilisation» apparaît dans la fenêtre d'afficha-ge ou le lave-linge ne démarre pas ou se met en Pause :	• Tournez le sélecteur de programmes sur la position «Arrêt» etappelez le ServiceAprès Vente.

9. GARANTIE

Conformément à la législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote vendeur repondra a toutes vos questions concernant l'achat de votre appar.
pareil et les garanties qui y sont attachees.N'hesitez pas a le contacter.

10. SERVICE APRES VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «En cas d'anomalie de fonctionnement». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut, veuillez consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpres-Vente.

En appelant un Service Avec-Vente, indiquez-lui le modèle, le nombre de produit et le nombre de série de l'appareil.

En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les pièces de rechange certifiées constructeur.

B. POUR L'INSTALLATEUR

1. AVERTISSEMENTS

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins. L'appareil doit être débranché lors de l'opération de débridage.
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
• L'appareil doit être relié à une prise électrique ayant une mise à la terre conforme.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.

• Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre «Branchement électrique».
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.

• Lorsque la machine est installée sur un sol moqueté, il faut s'assurer que la moquette n'obstrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation.
• Le remplacement du cordon d'alimentation ne doit être réalisé que par le Service ÀpRES-Vente.
• La responsabilité du fabricant ne pourra être recherchée pour tout dommage resultant d'une installation non conforme.

2. CHARACTERISTIQUES TECHNIQUES

DIMENSIONS	Hauteur Largeur Profondeur	850 mm 400 mm 600 mm
TENSION / FREQUENCY PUISSANCE TOTALE		230 V / 50 Hz 2300 W
PRESSION DE L'EAU Raccordement au réseau d'eau	Minimum Maximum	0,05 MPa (0,5 bar) 0,8 MPa (8 bars) Type 20x27
Cet apparéil est conforme à la directive CEE 89-336 relative à la limitation des perturbations radio-électri- ques et à la directive CEE 73-23 relative à la sécurité électrique.

3.INSTALLATION

3.1. Débridage

Retirez impératifement les pieces de protection mises en place pour le transport avant la première mise en marche.

Otez l'emballage de l'appareil. Inclinez l'appareil sur le cote puis retirez la cale sous le moteur et redressez l'appareil.

Inclinez l'appareil vers l'arrière, faites-lui faire un quart de tour sur un des coins pour enlever le socle de transport.

Ouvrez le couvercle de l'appareil et retirez les cales d'immobilisation et les films plastiques. Refermez le couvercle.

Sur la partie arrête et à l'aide d'une clé de 10, enlevez les deux vis et entreprises.

Les ouvertures désormais visibles doivent être fermées avec les caches qui sont dans la pochette jointe à l'appareil, n'oubliez pas de rabattre la capsule centrale.

Assurez-vous que vous avez bien enlevé ces pieces de l'appareil et conservez-les en cas de futuror transport : transporter un apparéil non bride peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par chic.

Si vous foulez conserve l'alignement de votre lave-linge avec les meubles adjacents, vous avez la possibilité de couper la barrette de maintain des tuyaux située à l'arrière de votre lave-linge. Laissez en place les deux obturateurs lateraux.

3.2. Emplacement

Placez l'appareil sur un sol plat et dur dans un local aéré. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la pièce.

3.3. Déplacement de l'ordinateil

Pour déplacer votre lave-linge, il suffit de lemettre sur ses roulettes en tirant à fond de la droite vers la gauche le levier situé au bas de l'appareil. Une fois l'appareil placé à l'endetroit choisi, ramenez le levier dans sa position initiale.

3.4. Mise à niveau

Une mise à niveau précise évite les vibrations, les bruits et les déplacements de l'appareil pendant son fonctionnement.

Mettez l'appareil à niveau en agissant sur le pied trop court. Dévissez ensemble le pied et la collerette (soulevez l'appareil si nécessaire).

Quand l'appareil est stable, bloquez le pied au sol et remontez la collerette au maximum.

3.5. Arrivée d'eau

Veillez à installer le tuyau d'arrivée d'eau sur l'arrière de votre lave-linge :

• Insérez le joint épaulé dans l'orifice de la partie inférieure du panneau arrêté (fig. 1).

• Vissez l'embout inférieur du tuyau d'arrivée d'eau comme indiqué fig. 2 et fig. 3.

• Branchez le raccord du tuyau d'alimentation sur le robinet d'arrivée d'eau, en prénant soin de bien positionner le joint plat.

• Ouvrez le robinet d'arrivée d'eau.

Le tuyau d'arrivée d'eau ne peut pas être prolongé. S'il est trop court, veuillez contacter le Service Àpres Vente.

3.6. Vidange

• Montez la crosse sur le tuyau de vida nange.

• Placez l'ensemble dans un conduit de vidange (ou dans un lavabo) à une hauteur comprise entre 70 et 100 cm. Veillez à ce qu'il ne risque pas de tomber.

Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange, pour éviter tout siphonnage évientuel. Important : enaucun cas, le tuyau de vidange ne doit être prolongé. S'il est trop court, faites appel à un professionnel.

3.7. Branchement électrique

Ce lave-linge ne peut être branché qu'en 230 V monophasé.

Vérifiez le calibre du fusible de ligne : 10 A en 230 V.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.
