Marque	ARISTON
Modèle	HBI 9 F.2IX
Type de produit	Hotte aspirante
Dimensions (L x H x P)	89,8 x 68/98 x 60 cm
Poids brut	31 kg
Puissance totale	220 W
Puissance moteur	180 W
Éclairage	2 lampes halogènes de 20 W
Débit d'air	510 m³/h
Surface d'aspiration	2287 cm²
Diamètre du conduit d'évacuation	150 mm
Version	Aspirante ou filtrante (recyclage)
Filtres à graisse	Lavables en lave-vaisselle ; nettoyage tous les 2 mois
Filtre à charbon	Remplacement tous les 6 mois (version filtrante)
Distance minimale au plan de cuisson	650 mm
Alimentation électrique	Branchement avec mise à la terre
Type d'installation	Au plafond, structure télescopique
Commandes	Touches : éclairage, moteur, diminution/augmentation vitesse, intensive
Sécurité générale	Distance minimale, interdiction d'utiliser des grils découverts, mise en garde sur les fritures
Évacuation de l'air	Conduit lisse, courbes max 90°, diamètre recommandé 150 mm

FOIRE AUX QUESTIONS - HBI 9 F.2IX ARISTON

Comment installer la hotte en version aspirante ?

Pour l'installation en version aspirante, utilisez le gabarit de perçage pour fixer l'étrier au plafond, montez la structure télescopique, raccordez le tuyau d'évacuation d'air (non fourni) à la bride sur la hotte, et effectuez le branchement électrique. Assurez-vous que la distance entre la hotte et la table de cuisson est d'au moins 650 mm.

Comment nettoyer les filtres à graisse ?

Pour nettoyer les filtres à graisse, poussez le blocage vers l'intérieur et tirez le filtre vers le bas pour le déposer. Lavez-les à la main avec un détergent neutre ou au lave-vaisselle. Un blanchissement éventuel n'altère pas leur fonctionnalité. Nettoyez-les tous les 2 mois en moyenne.

Quand remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 6 mois en moyenne, en fonction de l'utilisation de la hotte en version filtrante. Pour le remplacer, déposez d'abord les filtres à graisse, puis poussez le blocage et extrayez le filtre à charbon de ses logements. Installez un filtre neuf de même type.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 65 cm (650 mm). Si les instructions du plan de cuisson indiquent une distance supérieure, respectez celle-ci.

Comment remplacer une ampoule ?

Avant toute opération, mettez les ampoules hors tension. Ouvrez le couvercle en faisant levier sur les fentes. Remplacez les ampoules halogènes par des ampoules de même type (20 W). Ne touchez pas les ampoules neuves à mains nues.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord le branchement électrique : assurez-vous que la fiche est bien branchée et que la prise est alimentée. Contrôlez également que les fusibles ou le disjoncteur ne sont pas déclenchés. Si le problème persiste, contactez un professionnel.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si la hotte est installée en version aspirante (évacuation extérieure), le filtre à charbon n'est pas nécessaire. En version filtrante (recyclage), le filtre à charbon est indispensable pour purifier l'air avant de le remettre en circulation.

Comment régler la vitesse du moteur ?

Utilisez les touches de diminution et d'augmentation de vitesse pour sélectionner le niveau souhaité. La touche intensive active la vitesse maximale pendant 10 minutes, puis la hotte revient à la vitesse précédemment paramétrée.

La hotte fait du bruit, est-ce normal ?

Un certain niveau sonore est normal, surtout à vitesse élevée. Assurez-vous que la hotte est correctement installée et que les filtres sont propres. Si le bruit est anormal, vérifiez qu'aucun objet n'obstrue le ventilateur et que l'installation est stable.

Comment passer de la version aspirante à la version filtrante ?

Pour utiliser la version filtrante, installez le déflecteur d'air (M) dans la structure télescopique, montez la bride (Q) sur le déflecteur et fixez un tuyau flexible (R). Assemblez la réduction (S) sur la bouche d'évacuation de la hotte. Installez le filtre à charbon (P) si nécessaire. Suivez les étapes du manuel pour l'installation en version recyclage.

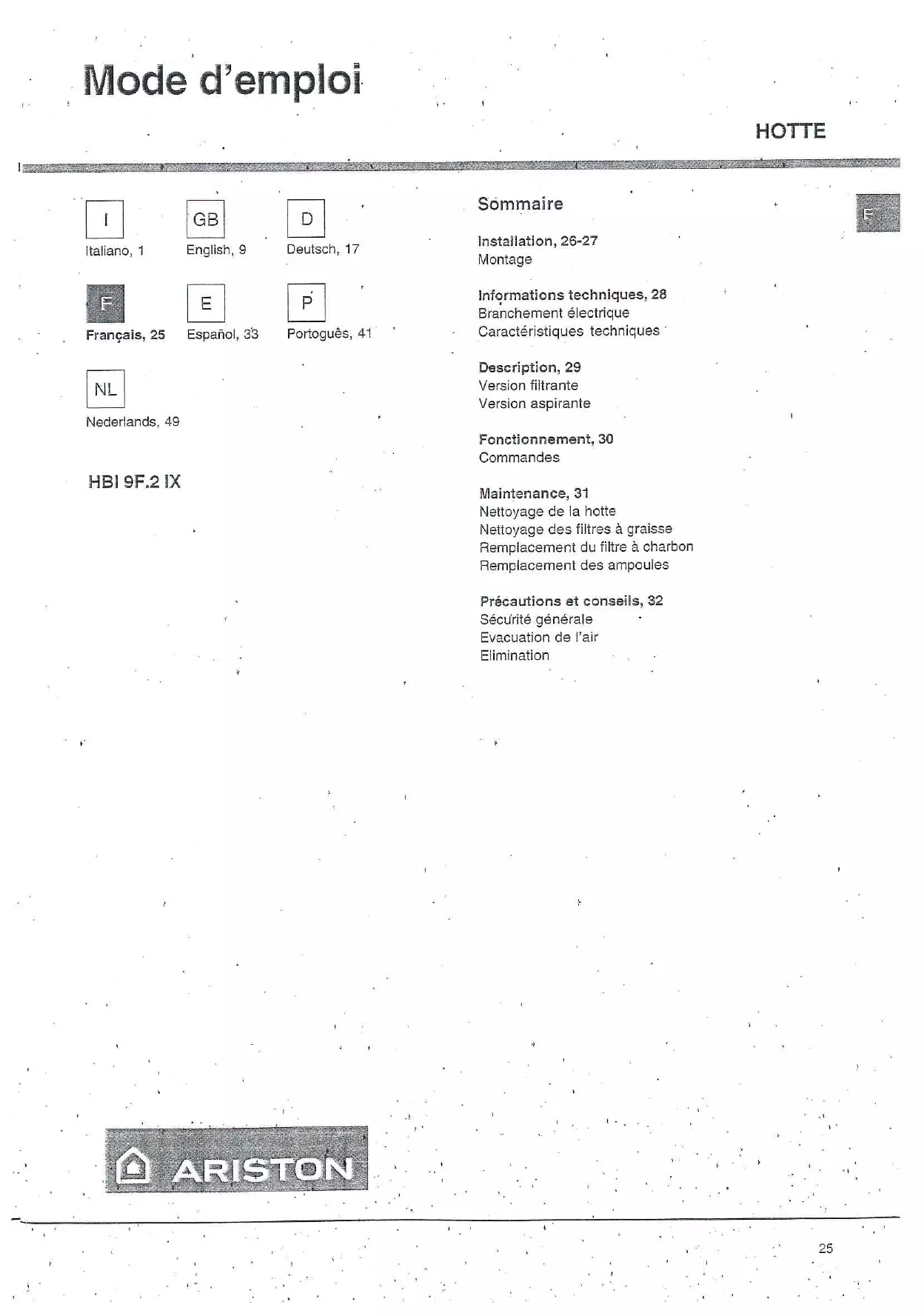

MODE D'EMPLOI HBI 9 F.2IX ARISTON

Branchement électrique

\section*{Caracteristiques techniques}

Description, 29

Version filtrante

Version aspirante

Fonctionnement, 30

Commandes

Maintenance, 31

Nettoyage de la hotte

Nettoyage des filtres à graisse

Remplacement du filtré à charbon

Remplacement des ampoules

Precautions et conseils, 32

Sécurité générale

Evacuation de l'air

Elimination

Montage

Avant d'effectuer les opérations de montage, Il faut désactiver les filtres àGRAISSÉ, pour une mançeuvrabilité plus simple de l'appareil (pour les instructions, voir le paragraphe "Nettoyage des filtres àGRAISSÉ" sous le chapitre "Maintenance").

1) A l'aide du gabarit de perçage faite les trous pour la fixation au plafond, à la verticale de votre table de cuisson. Faire attention à toutes les indications pour le positionnement final de l'appareil. N'oubliez pas qu'un des axes du gabarit doit correspondre à l'axe des commandes de la hotte.
2) Fixez l'étrier (A) au plafond, à l'aide des vis et des chevilles fournies; faites attention car le positionnement de l'étrier détermine la position finale de l'appareil: le côte avec la fente B correspond au côte des commandes.

3) Fixez la structure téléscopique sur l'étrier à l'aide des 4 vis C (fournies), en faisant passer le tuyau d'évacuation d'air à l'intérieur de la structure téléscopique et l'alimentation électrique par l'orifice de l'étrier (le tuyau d'évacuation de l'air n'est pas compris). Réglez la hauteur de la structure téléscopique à l'aide des quatre vis de fixation D en sachant que la hauteur de la hotte est de 60 mm et que la distance de la hotte, par rapport à la table de cuisson, doit être au minimum de 650 mm.

a) Preniez le tuyau supérieur (celui ayant les ouvertures rondes) et enfilez-le sur la structure téléscopique, les ouvertures vers.le haut; fixez le tuyau sur I'etrier a.I'aide de 2 vis (E).
b) Prenez le tuyau inférieur (F) et enfilez-le de la même manière que l'autre; faites-le coulisser vers le haut et bloquez-le dans cette position à l'aide d'un ruban adhésié.

c) Prenez la bride avec la valve en métal (G) et assemblez-la sur la bouche d'évacuation de l'air sur votre hotte, au moyen d'une pression légère.

d) Fixez la hotte à la structure téléscopique à l'aide des 4 vis H (fournies). Par les ouvertures L fixez le tuyau d'évacuation de l'air à la bride G.

e) Effectuer le branchement electrique de la hotte à l'aide du cable d'alimentation (voir le paragraphe "Branchement electrique").
f) Otez le ruban adhésif et faites descendre le tuyau inférieur yers le bas, en le posant délicatement sur l'appareil.
g) Vérifier si le filtrte à charbon P est déjà installé; dans la version aspirante ce filtrte n'est pas nécessaire, il faut donc l'enlever (voir mode d'emploi au paragraphe "Remplacement du filtrte à charbon").
h) L'installation est terminée, vous pouvez remonter les filtrés àGRAISSE.

5) Version recyclage:

a) Enfilier le deflecteur d'air (M) dans la structure.
b) Par les ouvertures N, montez le bride (Q) sur le déflecteur (M) en le bloquant avec un mouvement rotatoire. Fixez au bride (Q) un tuyau couple (R) pour l'évacuation de l'air (le tuyau flexible n'est pas en dotation).

c) Prenez le tuyau supérieur (celui ayant les ouvertures rondes) et enfilez-le sur la structure telscopique, les ouvertures vers le haut; fixez le tuyau sur I'etrier a I'aide de 2 vis (E)-Figure a la page precedente
d) Prenez le tuyau inférieur (F) et enfilez-le de la même manière que l'autre; faites-le couilsser vers le haut et bloquez-le dans cette position à l'aide d'un ruban adhésif - Figure à la page précédente
e) Prenez la réduction (S) et assemblez-la sur la bouche d'évacuation de l'air de votre hotte au moyen d'une pression légère.

f) Fixez la hotte à la structure téléscopique à l'aide des 4 vis H (fournies).
g) Fixez le tuyau d'évacuation (R) de l'air à la réduction (S).

h) Effectuer le branchement electrique de la hotter à l'aide du cable d'alimentation (voir le, paragraphe "Branchement electrique").
i) Otez le ruban adhesif et faites descendre le tuyau inférieur vers le bas, en le posant, delicatement sur l'appareil.
I) - Verifier si le filtrte à charbon P est déjà installé; dans la version filtrante ce filtrte est nécessaire. Il faut donc l'installer en introduisant les 2 languettes du filtrte dans les logements spéciaux en le faisant pivoter vers le haut.

m) L'installation est terminée, vous pouvez remonter les filtres àGRAISE.

Informations techniques

Branchementélectrique

Vous ayez prevu l'alimentation electrique a l'intérieur du tuyau telescopique.
- I Lors du raccordement électrique assurez-vous que les valeurs de tension correspond-dent a celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci.
Si vous appeareil, n'a pas de cable flexiblè qui ne peut pas etre séparé ni de prise, ou bien d'autre dispositif qui garantisse le dé-branchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors etre prévus dans l'installation fixe.
Si vous appeareil est muni d'un cable d'alimentation, positionner l'appareil de maniere a ce que la fiche soit accessible.

\section*{Caracteristiques techniques}

Modèle	HBI 9F.2 IX
Dimensions	largeur 89.8 cm hauteur 68/98 cm profondeur 60 cm Ødu tuyau d'évacuation 15cm
Poids brut	31 Kg
Courant absorbé	Total 220 W Moteur 1x180 W Ampoules 2x20 W
Portée	510 m³/h
Filtres à graisse
Surface
d'aspiration	2287 cm²

La hotte peut etre installee en version filtrante ou en version aspirante.

Vousdevezdecider,desledebut,letype d'installation.

Pour une plus grande efficacité, nous conseillons d'installer la hotte en version aspirante (si possible).

Version filtrante

La hotte aspire l'air de la cuisine imprégné de fumée et d'odeurs, et le dépure à l'aide des filtres àGRAISSÉ et du filtré à charbon pour ensuite le remettre en circulation propre dans la piece.

Pour cette version, il faut un déflecteur d'air (M) et un filtré à charbon (P).

Pour une efficacité constante, il faut remplacer périodiquement le filtré à charbon.

Si la hotte n'est pas équipée du filtré à charbon, le demander au revendeur.

Version aspirante

La hotte aspire l'air de la cuisine imprégne de fumée et d'odeurs en le faisant passer dans les filtres àGRAISSE,puisl'expulsea l'extérieur par un conduit d'évacuation.

Dans cette version il est inutile d'utiliser le filtré à charbon.

Fonctionnement

Commandes

Touche éclairage

Allume / Eteint les lumières.

Touchemoteur

Active / Désactive le moteur.

Le moteur s'active à la dernière vitesse paramétrée précédemment.

Touche diminution vitesse

En appuyant plusieurs fois de suite sur cette touche, on diminue la vitesse du moteur pour arriver à la vitesse minimum.

Touchedaugmentation vitesse

En appuyant plusieurs fois de suite sur cette touche, on augmente la vitesse du moteur pour arriver à la vitesse maximum.

Touche vitesse intensive

Elle actionne le moteur à la vitesse intensive, pendant 10 minutes, après quoi le moteur revient à la vitesse paramétrée précédemment.

! Avant de proceder à une opération d'entretien ou de nettoyage quelconque, débrancher l'appareil.
Pour éviter des risques d'incendie possibles suivre les instructions données concernant le nettoyage des filtres à graisses et sur la façon d'enlever des dépôts eventuels deGRAISSSE sur l'appareil.

Une maintenance minutieuse, garantit un bon fonctionnement et un bon rendement dans le temps.

Nettoyage de la hotte

L'élimination, déventuels dépôts de graisse sur l'appareil, doit être effectuee en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs.

Pour le nettoyage extérieur des-appareils points,utiliser un chiffon mouillé avec de l'eau tiède et un détersif neutre. Pour le nettoyage extérieur des-appareils en acier, en cuivre et en laiton il est conseilé d'utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil,utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.

Nettoyage des filtres àGRAISSSE

Pour déposer les filtres àGRAISSÉ, en face de la poignée, il faut pousser le blocage vers l'intérieur et tirer le filtré vers le bas.

Laver les filtres avec un détersif neutr à la main ou dans le lave-vaisse.

En cas de lavage dans le lave-vaisselle, un évientuel blanchissement ne compromet d'aucune façon la fonctionnalité des filtres.

Nettoyer les filtres à graisse en moyenne tous les 2 mois, en fonction de l'utilisation.

Remplacement du filtré à charbon

Si l'appareil est utilise en version filtrante, il faut remplaçer le filtré à charbon (P).

Il faut tout d'abord enlever les filtres métalliques àGRAISSE. Pousser le blocage vers l'intérieur et extraire le filtré à charbon des logements.

Replacing un nouveau filtré à charbon du même type en inversant les opérations.

Remplacer le filtré à charbon tous les 6 mois en moyenne, en fonction de l'utilisation.

Remplacement des ampoules

Faites très ATTENTION lorsque vous effectuez cette opération et n'oubliez sur tout pas demettre les ampôules hors tension.

Pour remplacer les ampoules halogènes, ouvrir le couvercle en faisant levier sur les fentes.

Les remplacer par des ampoules de même type.

ATTENTION: ne pas toucher les ampoules'neuves à mains nues.

Précautions et consels

Sécurité générale

La distance minimum entre la surface de support des cassetoles sur le plan de cuisson et la partie inférieure de la hotte doit etre de 65 cm. Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tener compte.
ATTENTION: cet apparéil doit être relié à la terre. Lors du branchement électrique, il faut s'assurer que la prise de courant est équipée d'un branchement à la terre.
! Evitez d'utiliser des matériaux qui causent des flammes à proximite de l'appareil.
! Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras.
A cause de son inflammabilité l'huile usagée est particulièrement dangereuse.
N'utilise pas de grils electriques découverts.
Il est recommandé de ne pas positionner de poids excessifs au-dessus de la hotte.

Evacuation de l'air

Si vous appeareil doit etre instalé en version Aspirante, il faut percer le trou et installer le conduit d'évacuation de l'air.

Pour obtenir des conditions optimales, vous devez, pour ce qui concerne la version aspirante, employerer un tuyau d'évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90^irc ), soit fait d'une matière approuvée par la loi (qui peut varier selon les Etats), la partie interne le plus lisse possible.

De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).

! L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour evacuer les fumées produites par des apparèils alimen-tés par des sources d'énergies autres que l'énergie électrique (installations de chauf-fage central, radiateurs, chauffe-eau, etc.).
Pour evacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être evacué ne doit pas être décharge dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.
! Prévoyez une aération de la pièce adequate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poèle à gaz, à huile, à charbon etc.) sont utilisés

en même temps. En effet, en evacuant l'air, la hote pourrait creer une dépression dans la piece. La pression négative de la piece ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équiper la piece de prises d'air alimentant un flux d'air frais constant.

Elimination

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barree" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareel.
