MODE D'EMPLOI HE 90 F.1 IX ARISTON
Instruction pour l'installation et l'emploi
ES Campana extractora
Attention! La position des points d'accrochage (5 - trous rectangulaires) ou des points de fixation obligatoires (8 - trous circulaires) peuvent être inversés! Contrôler donc le dossier de la hotte en votre possession pour vérifier la position.
Option: montage des étagères: Sur les meubles adjacents, fixer les 4 supports latéraux R aux dimension voulues et poser les étagères S.
Installation - only for model with recirculation version fume outlet slots formed directly on the chimney (with no plastic grills)
Installation - uniquely pour modèle avec ouvertures pour l'évacuation des fumées dans la version filtrante, obtenues directement sur la cheminée (sans grilles en plastique).
Consulter les dessins de la première page avec les références alphabétiques que l'on retrouvera dans le texte explicatif.
Suivre strictement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconveniens, dommages ou incendies provoqués à l'appareil et dus à la non observation des instructions de la presente notice.
Installation
Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée a une distance de 60 cm, de 70 cm dans le cas d'un plan de cuisson mixte ou a gaz.
Utilisation
La hotte est livree avec une sortie d'air superieure B pour I'evacuation des fumees vers l'exterieur sur les modeles pourvus d'une cheminee C (Version aspirante A- tube d'évacuation 13A non compris).
S'il est impossible d'évacuer les fumées et vapeurs de cuisson vers l'extérieur, même si vous esces possesseur d'un modèle avec cheminée C, vous dévez utiliser la hotte en version filtrante F en montant deux filtres à charbons actifs E, les fumées et vapeurs seront recyclées et evacuées par la grille supérieure G ( selon les modèles, la grille peut être directement fixée sur la cheminée ou par l'intermédiaire de deux petites grilles - 16F).
Si vous possedez un modele avec la grille fixe directement sur la cheminée vous doivent installer deux rallonges H au deflecteur 13F. Les modèles pourvus d'un chapeau D ne peuvent être utilisés qu'en version filtrante F.
Les modeles sans moteur d'aspiration fonctionnent seulement en version aspirante et doivent être reliés à une unité d'aspiration extérieure (non foumie).
Branchement électrique
La tension du réseau doit correspondre à la tension indiquée sur l'étiquette des caractéristiques située dans la hotte. Si la hotte est fournie avec une fiche, la raccorder à une prise accessible conforme aux normes en vigueur. Sila hotte est fournie sans fiche (branchement direct sur le réseau), la raccorder à un interrupteur bipolaire normalisé ayant une distance des contacts supérieure à 3 mm (accessible).

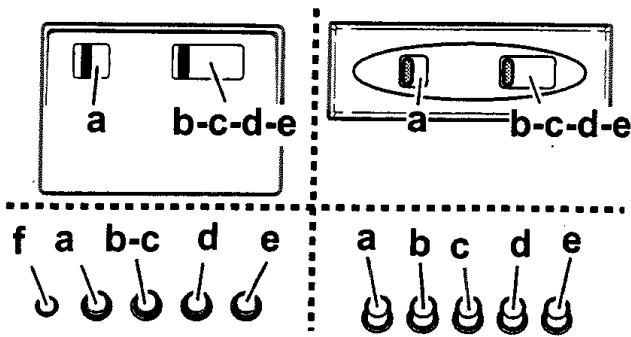

Fonctionnement:
La hotte est munie d'un panneau de contrôle situé sur la partie antérieure de la hotte, avec touches ou boutons, selon le type en possession, consulter, pour le fonctionnement, le texte ci-dessous et le dessin correspondant:
a. ON/OFF lumières
b. OFF moteurs
c. -d. -e. Puisance d'aspiration minimum (c.), moyenne (d.), maximum (e.).
f. Voyant luminineux de fonctionnement (la où il est prevu)
Utiliser la puissanced'aspiration maximale en cas de fortes odeurs. Nous conseillons de mettre en route votre hotte 5 minutes avant de commencer à cuisiner et de la laisser fonctionner environ 15 minutes après la fin de la cuisson.

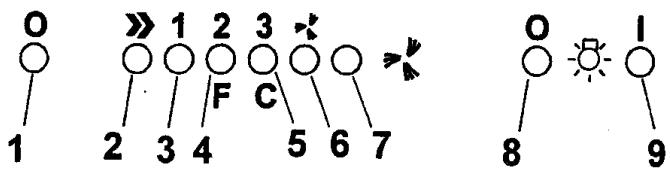

Modèle
avec contrôles électroniques
1- Bouton pour eteindre le moteur.
2-Bouton d'enclenchement du moteur et de selection devitesse 1-2-3-1-2...
3- DEL de vitesse 1
4- DEL de vitesse 2 et témoin DEL de saturation du filtre anti-graisse métallique_ (dans ce dernier cas le témoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif).
5- DEL de vitesse 3 et témoin DEL de saturation du filtré à charbon actif (dans ce dernier cas le témoin clignotera - Voir indications relatives au remplacement des filtres à charbon actif).
Attention!
Le dispositif de signalisation du niveau de saturation du filtré à charbon actif est désactivé.
Si vous souhaitez activer le dispositif de signalisation du niveau de saturation du filtre à charbon actif, appuyez simultanément sur les touches 2 et 7 pendant 3 secondes: lors de la première phase de cette procédure, la DEL 4 clignotera puis, après 3 secondes, la DEL 5 commencerà clignoter, pour indiquer que le dispositif de contrôle du niveau de saturation du filtre à charbon actif est désormais activé.
Si you souhaitez désactiver le dispositif, appuyez à nouveau sur les touches 2 et 7.
Après 3 secondes la DEL 5 ne clignotera plus et le dispositif sera désactivé.
6 - Indicateur DEL de vitesse intensive
7 - Bouton d'enclenchement de vitesse intensive. Cette vitesse est utilisé lorsque la concentration de vapeurs et d'odeurs culinaires est particulièrement élevé (en cas de fritures, de mets à base de poisson, etc.). La hotte fonctionnera à cette vitesse élevée pendant environ 5 minutes puis revienda à la vitesse selectionnée précédemment (1, 2 ou 3) ou s'éteindra si aucune vitesse n'a été selectionnée. Pour désactiver la vitesse intensive avant les 5 minutes préprogrammées, appuyez sur le bouton 1 ou le bouton 2.
8 - Bouton pour eteindre I'eclairage
9 - Bouton pour allumer l'éclairage
Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ 5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de réparation compétent.
Entretien
Veillez a débrancher la hotte du réseau électrique avant toute intervention sur celle- ci.
Nettoyage
La hotte doit etre regulierement nettoyee a l'intérieur et a l'extérieur. Pour le nettoyage,utiliser un chiffon humide imbibe d'alcool denature ou de detergents liquides neutres. Eviter d'utiliser des produits abrasifs.
Attention: Le non respect des règles de nettoyage de la hotte, de la substitution et du nettoyage des filtres compré des risques d'incendie.
Nous recommendons donc vivement de respecter ces instructions.
Filtre antigraisse -
S'il est situé à l'intérieur d'une grille support, il peut s'agir d'un des modeles suivants:
Le filtré en papier doit être changé une fois par mois ou s'il se colore sur sa partie supérieure, lorsque la coloration transparait au travers de la grille.
Il filtro éponge doit être lavé à l'eau chaude une fois par mois et Change tous les 5/6 lavages.
Il filtró metallique doit être nettoyé une fois par mois avec un detergent non agressif, à la main ou dans le lave vaisselle à basse température et pendant un cycle court. Pour acceder au filtré àGRAISSE J ouvrir la grille K à l'aide des fixations L et le libérer des taquets M.
Certaines modèles sont équipés de filtre metallique N sans grille support, ceux- ci sont nettoyés comme décrit ci- dessus et retirés de leur support en poussant les manéttes O vers l'arrière puis en enlevant le filtre N en tirant vers le bas.
Pour le modele avec panneau de contrôle electronique uniquely:
Une fois que le filtre anti-gras a été nettoyé, appuyez sur le bouton 1 (voir page précédente) pendant environ 3 secondes jusqu'à ce que vous entendiez le signal sonore; le DEL 4 s'arrête alors de clignoter.
Filtre à charbon (2 morceaux - seulement pour les versions filtrantes)
Le filtré à charbons actifs E n'est ni lavable ni recyclable. En cas d'usage normal, il doit être remplace tous les 6 mois. Il retient les mauvaises odeurs issues de la cuisson.
En monter un sur chaque grille de protection de la turbine du moteur, puis tourné la manette centrale P des filtres dans le sens des aiguilles d'une montre.
Pour le démontage, toumer la manette centrale P de chaque fille dans le sens contraire des aiguilles d'une montre.
Pour le modele avec panneau de contrôle electronique uniquely:
Une fois que le filtré à charbon actif a été remplace, appuyez sur le bouton 1 (voir page précédente) pendant environ 3 secondes jusqu'à ce que vous entendiez le signal sonore; le DEL 5 s'arrête alors de clignoter.
Changement de I'ampoule
Retirer la grille porte libre antigraissée ou le cadre antigraissée pour acceder au compartment de la lampe. Enlever l'ampoule grillée et la replacer par une ampoule à incandescence ovale max 40W E14.
Si la hotte est depourvue de lampe halogene, retirer la protection en la devissant (Z1) ou en l'extrayant (Z2 - faire levier avec un petit tourmevis plat). Retirer I'ampoule usagée et la replacer par une lampe halogene max. 20W (G4).
Attention
Ne jamais utiliser la hotte sans avoir installé correctement la grille! L'air aspiré ne doit pas être expulsé dans un conduit utilisé pour l'échéappement des fumées d'appareils alimentés avec une énergie autre que l'énergie électrique. Il faut prévoir une bonne aération du local lorsque l'on utilise simultanément une hotte et des appareils alimentés avec une autre énergie que l'électricité. Il est strictement défendu de faire flamber des aliments sous la hotte. Toute flamme sous la hotte peut endommager les filtres et causeur un incendie. La friture doit être surveillée pour éviter que l'huile surchauffée ne s'enflamme. Pour des raisons techniques et de sécurité veuillez suivre scrupuleusement les reglementations locales relatives à l'évacuation des fumées.
