CHORUS OD706V WHI/X2 - Enceinte audio FOCAL - Notice d'utilisation et mode d'emploi gratuit

Marque	FOCAL
Modèle	CHORUS OD706V WHI/X2
Type	Enceinte compacte 2 voies close pour intérieur/extérieur
Haut-parleurs	Grave/médium Polyglass 16,5 cm, Tweeter à dôme inversé TNV Al/Mg 25 mm
Réponse en fréquence (±3dB)	60 Hz - 28 kHz
Réponse à -6dB	52 Hz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 ohms
Impédance minimale	3,6 ohms
Fréquence de filtrage	3 000 Hz
Puissance ampli recommandée	25 - 150 W
Dimensions (HxLxP)	304 x 216 x 192 mm
Poids (unité)	3,2 kg
Utilisation	Intérieur et extérieur, étanche et résistante aux variations climatiques
Matériaux	Coque ABS renforcée parois non parallèles, traitement anti-UV, grille aluminium
Fixation	Murale avec arceau métallique et système antivibration
Fonctionnalités	Membrane Polyglass tropicalisée, tweeter Al/Mg avec cadre anti-gouttes, grille acier perforée, faible directivité
Contenu de l'emballage	1 enceinte, 1 arceau avec silent-blocs, 4 vis, 4 chevilles, 2 vis de fixation pour arceau, 1 grille, 1 logo
Garantie	2 ans en France, non transmissible en cas de revente, à partir de la date d'achat
Rodage	Période de quelques semaines ; accélérer par 20 heures à niveau moyen avec programmes chargés en graves

FOIRE AUX QUESTIONS - CHORUS OD706V WHI/X2 FOCAL

Comment installer l'enceinte CHORUS OD706V ?

Retirez les deux molettes et l'arceau de montage. Passez le câble haut-parleur à travers la cloison. Fixez l'arceau au mur avec les vis fournies. Remontez l'enceinte sur l'arceau et orientez-la vers la zone d'écoute. Respectez la polarité : le connecteur marqué '+' doit être relié à la sortie positive de l'amplificateur.

Quelle est la période de rodage recommandée ?

Les haut-parleurs nécessitent un rodage de quelques semaines pour s'adapter aux conditions de température et d'humidité. Pour accélérer le processus, faites fonctionner les enceintes une vingtaine d'heures à niveau moyen avec des programmes musicaux chargés en graves.

Puis-je utiliser ces enceintes en extérieur ?

Oui, l'enceinte OD 706 V est conçue pour une utilisation en extérieur. Elle est étanche, résistante aux variations climatiques et bénéficie d'un traitement anti-UV. La grille en acier et la membrane Polyglass tropicalisée assurent une protection adaptée.

Quelle puissance d'amplificateur est recommandée ?

La puissance ampli recommandée est comprise entre 25 et 150 W. L'impédance nominale est de 8 ohms avec une impédance minimale de 3,6 ohms. Veillez à ne pas dépasser la puissance maximale pour éviter d'endommager les haut-parleurs.

Comment nettoyer les enceintes ?

Utilisez un chiffon doux et sec pour dépoussiérer la coque ABS. Pour les grilles, un aspirateur avec brosse douce peut être utilisé. Évitez les produits chimiques ou abrasifs qui pourraient endommager les surfaces.

Que faire en cas de dysfonctionnement ?

Contactez votre revendeur Focal-JMlab. Si l'appareil est sous garantie (2 ans en France), envoyez-le dans son emballage d'origine à vos frais. Le revendeur analysera la panne et, si elle est couverte, vous sera retourné ou remplacé en franco de port. Sinon, un devis de réparation vous sera proposé.

Les enceintes sont-elles livrées avec tous les accessoires nécessaires ?

Oui, l'emballage contient : 1 enceinte, 1 arceau métallique avec 2 silent-blocs, 4 vis, 4 chevilles, 2 vis de fixation pour l'arceau, 1 grille et 1 logo.

Quelle est la garantie pour les enceintes FOCAL ?

En France, la garantie est de 2 ans non transmissible en cas de revente, à compter de la date d'achat. Pour les autres pays, les conditions sont fixées par le distributeur officiel local.

Puis-je peindre la coque des enceintes ?

Oui, la coque ABS est prête à peindre avec un traitement anti-UV. Utilisez une peinture adaptée aux plastiques pour préserver l'étanchéité et la résistance aux intempéries.

Comment orienter les enceintes pour un meilleur son ?

La fixation articulée et crantée permet d'orienter l'enceinte vers la zone d'écoute. Grâce à sa faible directivité, vous pouvez ajuster angle pour optimiser la couverture sonore sans perte de qualité.

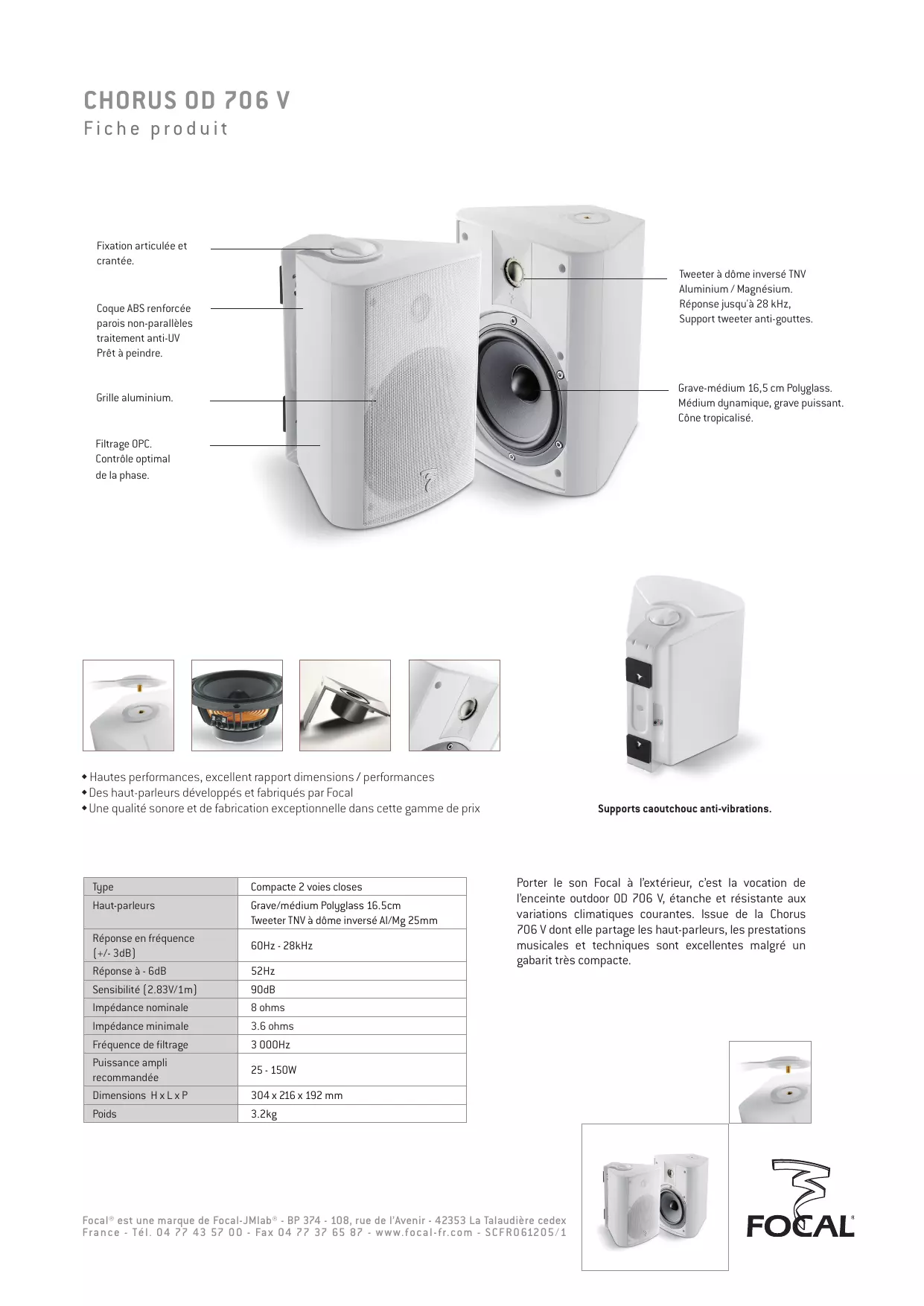

MODE D'EMPLOI CHORUS OD706V WHI/X2 FOCAL

Fixation articulée et crantée.

Coque ABS renforcée parois non-parallelesTraitement anti-UV Prét a peindre.

Grille aluminium.

Filtrage OPC. Contrôle optimal de la phase.

Hautes performances, excellent rapport dimensions / performances
Des haut-parleurs développementes et fabriqués par Focal
- Une qualité sonore et de fabrication exceptionnelle dans cette gamme de prix

Type	Compacte 2 voies closes

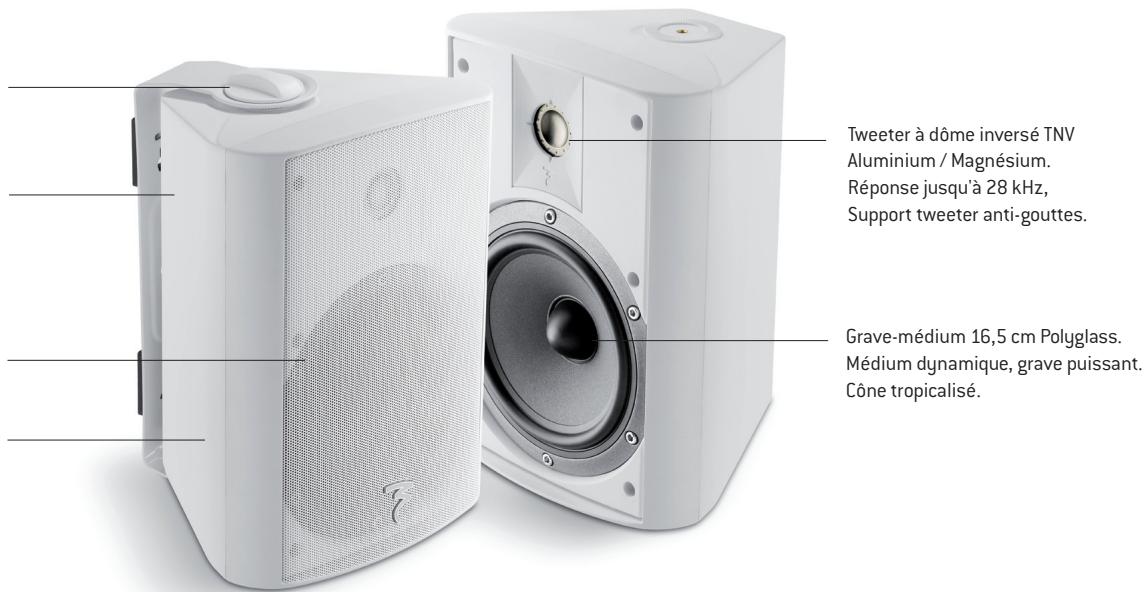

Haut-parleurs	Grave/mediium Polyglass 16.5cm Tweeter TNV à dôme inversé Al/Mg 25mm
Réponse en fréquence (+/- 3dB)	60Hz - 28kHz
Réponse à - 6dB	52Hz
Sensibilité [2.83V/1m]	90dB
Impédance nominale	8 ohms
Impédance minimale	3.6 ohms
Fréquence de filtrage	3 000Hz
Puisance ampli recomm一切都	25 - 150W
Dimensions H x L x P	304 x 216 x 192 mm
Poids	3.2kg

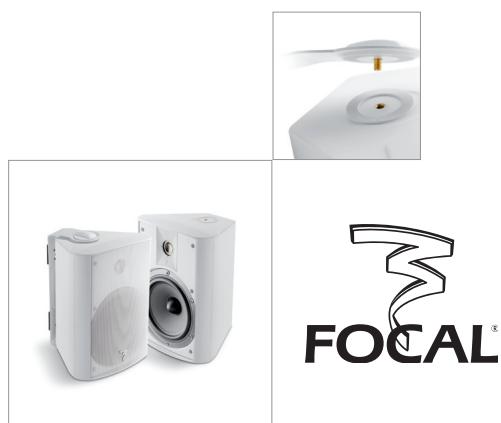

Porter le son Focal à l'extérieur, c'est la vocation de l'enceinte outdoor OD 706 V, étanche et résistante aux variations climatiques courantes. Issue de la Chorus 706 V dont elle partage les haut-parleurs, les prestations musicales et techniques sont excellentes malgré un gabarit très compacte.

Nos you remercions d'avoir choisi les enceintes murales de la ligne Chorus V et de partager avec nos notre philosophie "the Spirit of Sound". Ces enceintes de haute technicié integrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour la haute-fidelité et le home cinema.

Afin d'exploiter toutes leurs performances, nous vous conseillons de dire les instructions de ce livre puis de le conserver avec précaution pour vous y référer ultérieurement.

Afin de garantir un fonctionnement optimum de vos enceintes murales, il est conseilé de faire appel à un installateur spécialisé pour l'intégration des enceintes ainsi que leur branchement. Focal-JMlab ne pourrait enaucun cas être tenu pour responsable en cas de non-respect des procédures d'installation ou d'utilisation incorrecte des enceintes.

Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.

Contenu de l'emballage:

• 1x enceinte
• 4x vis
• 4x chevilles
• 1x arceau métallique avec 2 silent-blocs
• 2x vis de fixation pour l'arceau
• 1xgrille
• 1x logo

Principales caractéristiques:

• Membrane Polyglass tropicalisée.
• Tweeter Al/Mg avec cadre anti-gouttes.
  Grille acier perforée.
• Utilisation interieure / extérieure.
• Faible directivite.
  Fixation murale avec système antivibration.

C E

A

B

C

E

D

Chorus 0D 706 V

Installation

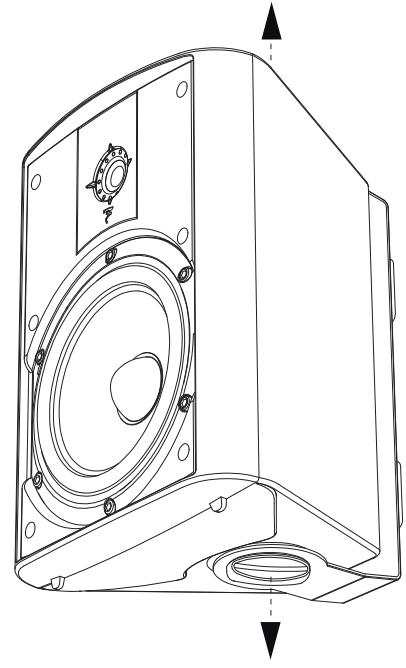

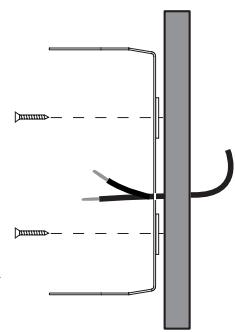

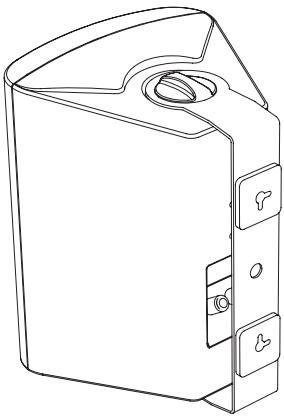

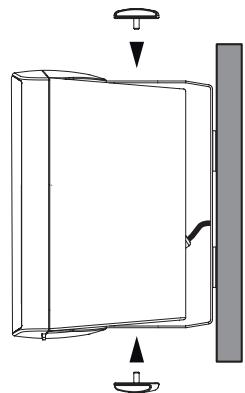

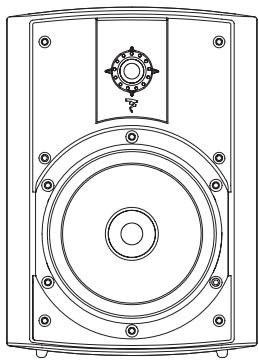

Retirer les deux molettes. Enlever l'arceau de montage de l'enceinte (fig.A). Passer le cable haut-parleur a travers la cloison (fig.B). Positionner l'arceau sur le mur et fixer le a l'aide des vis (fig.C). Fixer l'enceinte sur l'arceau a l'aide des molettes. Orienter l'enceinte vers la zone d'ecoute (fig.D). Il est impératif de respecter la polarité de chaque enceinte. Le connecteur marquee "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marquee "sur la borne négative (fig.E).

Rodage

Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodgage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures à niveau moyen, sur des programmes musicaux standards mais charges en grave. Une fois les caractéristiques de l'enceinte totallement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V.

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal-JMlab. La garantie pour la France sur tout matériel Focal-JMlab est de 2 ans non transmissible en cas de revente, à partir de la date d'achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois.

Caracteristiques

OD 706 V

Type	Haut-parleur d'intérieur/extérieur 2 voies
Haut-parleurs	Grave-médium Polyglass 16,5 cm Tweeter à dôme inversé TNV Al/Mg 25 mm
Réponse en fréquence (± 3 dB)	60 Hz - 28 kHz
Réponse à - 6dB	52 Hz
Sensibilité (2,83 V/1 m)	90 dB
Impédance nominale	8 ohms
Impédance minimale	3.6 ohms
Fréquence de filtrage	3 000 Hz
Puisance ampli recommendé	25 - 150 W
Dimensions (HxLxP)	304 x 216 x 192 mm
Poids (unité)	3,2 kg
