SHPGOQWHCO - Hotte PROLINE - Notice d'utilisation et mode d'emploi gratuit

Marque	PROLINE
Modèle	SHPGOQWHCO
Type de produit	Hotte aspirante
Largeur	60 cm
Alimentation électrique	220-240 V ~ 50 Hz
Puissance d'éclairage	Ampoule halogène 28 W (E14, Ø35 mm)
Nombre de vitesses	3 vitesses + arrêt
Débit d'air maximal	125 m³/h
Niveau sonore maximal	62 dB
Consommation énergétique annuelle	60 kWh/an
Classe d'efficacité énergétique	D
Classe d'efficacité fluidodynamique	G
Classe d'efficacité lumineuse	G
Classe d'efficacité de filtration des graisses	C
Modes d'évacuation	Aspirante (évacuation extérieure) ou recyclage (intérieur)
Distance minimale de sécurité (cuisson électrique)	50 cm
Distance minimale de sécurité (cuisson gaz/mixte)	65 cm
Filtre à graisse	Non nettoyable, remplacer régulièrement (1 mois à 2-3 fois/an)
Filtre à charbon	Non régénérable, remplacer régulièrement
Entretien conseillé	Nettoyage mensuel de l'intérieur/extérieur avec chiffon humide et détergent neutre
Pièces détachées disponibles	Filtre à graisse, filtre à charbon, ampoule halogène 28W E14
Réparabilité	Remplacement des filtres et ampoules possible par l'utilisateur

FOIRE AUX QUESTIONS - SHPGOQWHCO PROLINE

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour une cuisson électrique, la distance minimale est de 50 cm. Pour une cuisson au gaz ou mixte, elle est de 65 cm. Respectez toujours la distance indiquée dans la notice de votre appareil de cuisson si elle est supérieure.

Comment installer la hotte en mode évacuation extérieure ?

Retirez la paroi métallique circulaire pré-montée, installez la bride de raccord fournie (fixation à baïonnette) et raccordez une gaine d'évacuation de diamètre équivalent (non fournie). Réglez le sélecteur interne sur la position A (aspirante).

Comment installer la hotte en mode recyclage ?

Ne retirez pas la paroi métallique circulaire. Installez le filtre à charbon fourni. Réglez le sélecteur interne sur la position F (filtrante). Les fumées sont recyclées via la grille au-dessus du panneau de commande.

Comment nettoyer la hotte ?

Débranchez d'abord la hotte. Nettoyez l'intérieur et l'extérieur avec un chiffon humide et un détergent liquide neutre (pas de produit abrasif ni d'alcool). Effectuez ce nettoyage environ une fois par mois.

À quelle fréquence remplacer le filtre à graisse ?

Le filtre à graisse doit être remplacé régulièrement, selon l'utilisation : entre une fois par mois et 2 à 3 fois par an. Il n'est pas nettoyable.

Comment remplacer l'ampoule de la hotte ?

Débranchez la hotte, retirez le couvercle de l'éclairage, remplacez l'ampoule défectueuse par une ampoule halogène de type E14, Ø35 mm, 28 W. Assurez-vous qu'elle est bien froide avant de la toucher.

La hotte fait du bruit, est-ce normal ?

Le niveau sonore varie selon la vitesse : jusqu'à 48 dB en vitesse minimale et 62 dB en vitesse maximale. Un bruit anormal peut indiquer un problème d'installation ou un filtre obstrué.

Puis-je utiliser la hotte sans filtre à graisse ?

Non, le filtre à graisse doit toujours être correctement monté. L'utiliser sans filtre peut endommager l'appareil et présenter un risque d'incendie.

Comment obtenir une traduction de la notice ?

Sur la page de la notice, choisissez votre langue dans le menu déroulant, saisissez votre adresse e-mail, puis cliquez sur 'Recevoir la traduction'. Un lien vous sera envoyé.

Que faire en cas de panne ou de problème électrique ?

Contactez le service après-vente : pour la France, appelez le 0 978 970 970 (7j/7, 24h/24) ; pour la Belgique, joignez New Vandenborre au [phone] (lundi-samedi).

MODE D'EMPLOI SHPGOQWHCO PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisant du gaz ou un autre combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Ne pas flamber d'aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.
Les réglementations concernant l'évacuation de l'air doivent être respectées.
Lorsque la hotte de cuisine est placee au-dessus d'un appeareil a gaz, la distance minimale a respecter entre la surface support des reciponents de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine, doit etre d'au moins 65 cm.
Les détails concernant la méthode et la fréquence du nettoyage sont disponibles en page 7 dans la section "Nettoyage et entretien".

INSTRUCTIONS DE SECURITE GENÉRALES

• Lisez attentivement cette notice et conservez-la en lieu sur pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
• Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
• Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
• Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
• N'effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit d'évacuation.
  N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• N'utilisez pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chic électrique.
  N'tutilisez jamais la hotte sans que le filtre a graisse ne soit monte correctement.
  N'utilise jamais la hotte comme plan de travail.
• La présence de flammes libres peut endommager les filtrres et donner lieu à des incendies, il faut donc les éviter à tout prix.
• Ne touchez pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
• Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

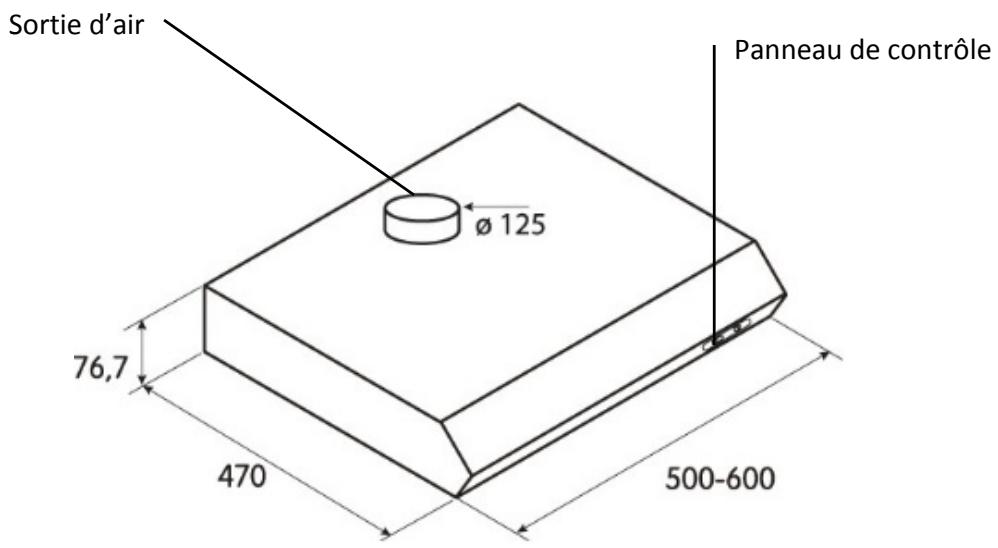

DESCRIPTION

La hotte peut etre utilise en version aspirante a evacuation exterieure, ou filtrante a recyclage interieur.

AVANT L'INSTALLATION

Avant d'instructor votre apparéil, vérifie qu'il est en parfait état. S'il est endommagé, ne poursuivez pas l'installation et contactez votre service après-vente.

Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.

INSTALLATION

Cet apparéil doit impératifement être installé par 2 personnes.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! Le fait de ne pas suivre les instructions de cette notice peut entrainer des risques électriques.

En cas de doute, consultez un centre après-venture agreé ou un technicien agreé.

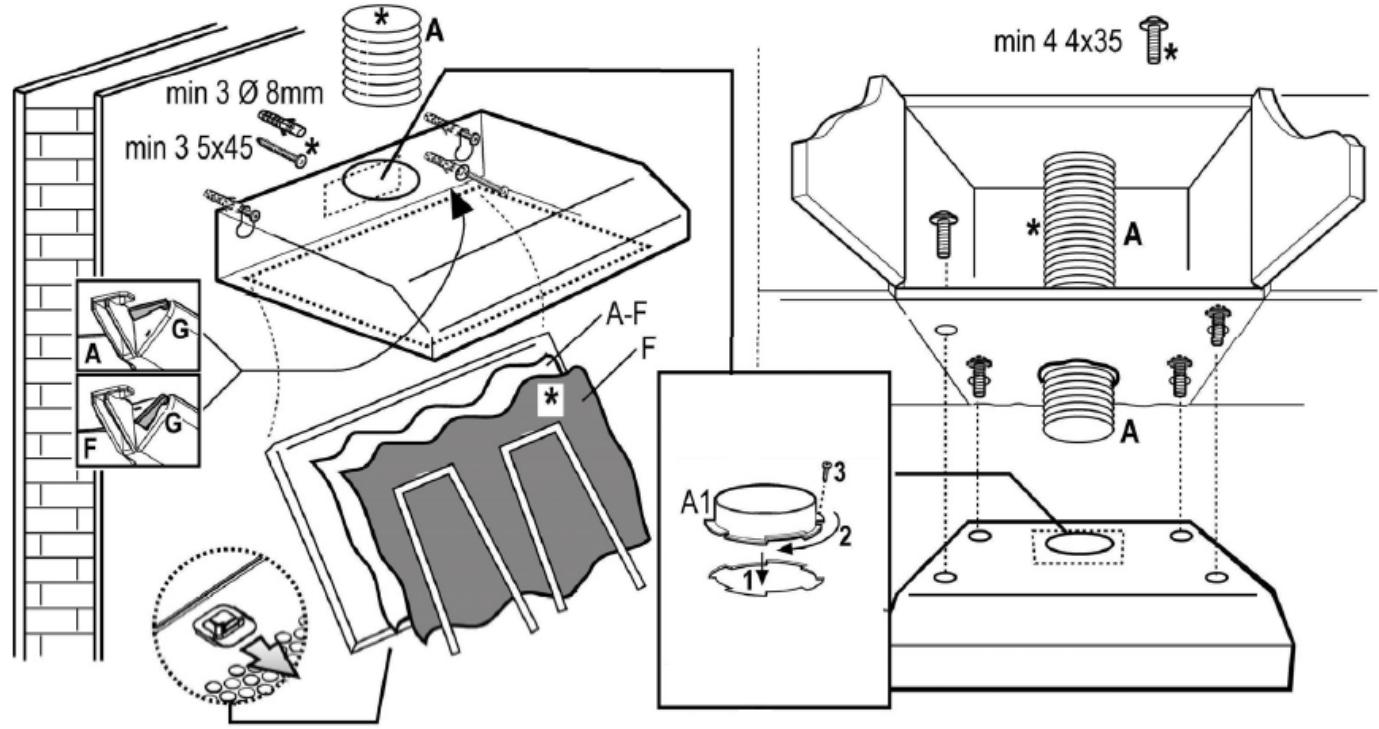

Procedure d'installation détaillée :

Cette hotte peut etre fixe directement sur le mur au-dessus de your plan de cuisson, ou bien sous un meuble. Dans les 2 cas, la procedure d'installation sera identique.

1. Prenez les mesures de votre cusinière afin de centerer la hotte au-dessus de cette-ci. Collez le gabarit d'installation et de perçage sur le mur au-dessus de votre cusinière, en prénant garde à respecter les distances minimales indiquées.

Remarque: La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas etre inférieure a 50cm dans le cas de cusinières electriques et de 65cm dans le cas de cusinières a gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, vous pouze en tener compte.

Attention: le gabarit est prévu pour 2 dimensions de hottes différentes, voirlez à vous aligner sur les dimensions de votre hotte (60cm).

1. Marquez sur le mur l'emplacement de 3 des 4 troughs figurant sur le gabarit (2 en haut et 1 en bas), puis percz-les en utilisant une mèche de 8mm de diamètre. Dans les troughs supérieurs, insérez les chevilles (diamètre 8mm, profondeur 40mm) et les vis (diamètre 5mm, profondeur 45mm) fournies.

1. Accrochez la hotte sur les vis supérieures que vous avez insérées. Retirez le filtré àGRAisse afin d'acceder à la vis du bas, et insérez la cheville et la vis.
2. Assurez-vous que la hotte est d'aplomb à l'aide d'un niveau, puis serrez les vis.
3. Le sélecteur [G] situé à l'intérieur de la hotte, au niveau du conduit, permet de désirir le mode d'évacuation souhaité : évacuation extérieure [position aspirante, A] ou recyclage [position filtrante, F].

Pour utiliser la hotte en évacuation extérieure, retirez la paroi métallique circulaire pré-montée et installes la bride de raccord supérieure [A1: fixation à baïnonnette + vis] fournie, ainsi qu'une gaine de la même dimension (non fournie). Contrôlez que le sélecteur [G] est en position aspirante [A].

Pour utiliser la hotte en mode recyclage, n'enlevez pas la paroi métallique circulaire prémontée. Installes un filtré à charbon (fourni) : les fumées et vapeurs seront alors recyclées au moyen d'une grille située au-dessus du panneau de contrôle. Contrôlez que le sélecteur [G] est en position filtrante [F].

Branchement électrique

Pour votre sécurité, demandez à un technician qualifié d'effectuer l'installation électrique de votre hotte.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, applique un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôletz toujours que le cable d'alimentation soit monté correctement.

UTILISATION

Évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part.

Sur la partie horizontal, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à convoyer plus facilement l'air vers l'extérieur.

Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Reliez la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air de la gaine (collier et bride de raccord). L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Utilisez une gaine de la longueur strictement nécessaire.
- Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: 90^ ).
- Évitez les variations excessives de section de gaine.
Utilisez une gaine la plus lisse possible sur sa partie interne.
- Le matériel de la gaine doit être aux normes.

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, la hotte peut être utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous doivent installer un filtré à charbon actif (fourni).

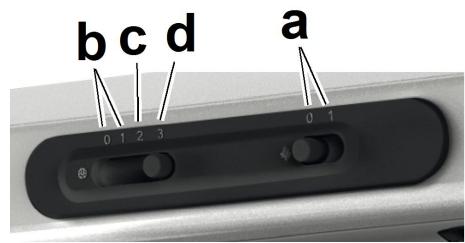

Fonctionnement

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Utilisez la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson.

a. Interrupteur lumières ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3

Conseils d'économie d'énergie

Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre apparéil :

Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utilise les vitesse accélérées que dans les cas extrêmes.

Remplacez le filtrtre à charbon lorsque cela est nécessaire afin de maintainir une réduction efficace des odeurs. Remplacez le filtrtre àGRAISSÉ lorsque cela est nécessaire afin de maintainir un filtrage efficace des graisses.

NETTOYAGE ET ENTRETIEN

Attention! Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.

L'intérieur et l'extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un dédTangent liquide neutre. N'utilise pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

Nettoyage de la surface extérieure

• Pour protégger la surface extérieure de la hotte de la corrosion pouvant apparaitre sur le long terme, voirlez à la nettoyer tous les deux mois avec de l'eau chaude et un détergent non abrasif.
• Le moteur et les autres pieces ne doivent pas entraîer en contact avec de l'eau.
• Le filtrer à charbon ne doit pas être exposé à la chaleur.

Remplacement du filtré àGRAISSÉ et du filtré àcharbon

Le filtrer à graisse et le filtrer à charbon fournis sur cette hotte ne peuvent pas être nettoyés ou régénérés; ils doivent être replacés régulièrement (selon la fréquence d'utilisation de la hotte, entre une fois par mois et 2-3 fois par an).

Remplacement des lampes

Débranche l'appareil du réseau électrique. Pour acceder aux ampoules, retirez le couvercle.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez l'ampoule défectueuse par le même type d'ampoule: utilisez uniquement des ampoules halogènes à bougie Ø35mm E14 de 28W.

Dans l'eventualité où l'éclairage ne avait pas fonctionner, vérifier si les lampes ont été introduites et visées correctement dans leur logement, avant de contacter le service après-vente.

SPECIFICATIONS

Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014.

Marque		Proline
Référence		SHP60SS, SHP60WH
Consommation d'énergie annuelle (AEC hotte)		60 kWh/an
Classe d'efficacité energétique *		D
Efficacité fluidodynamique (FDE hotte)		3,5 %
Classe d'efficacité fluidodynamique *		G
Efficacité lumineuse (LE hotte)		3,0 lux/W
Classe d'efficacité lumineuse *		G
Efficacité de filtration des graisses		76,0 %
Classe d'efficacité de filtration des graisses *		C
Débit d'air	Vitesse minimale	65 m³/h
	Vitesse maximale	125 m³/h
Émissions acoustiques de l'air	Vitesse minimale	48 dB
	Vitesse maximale	62 dB
Consommation d'énergie en mode «arrêt» (PO)		N/A
Consommation d'énergie en mode «veille» (PS)		N/A

• A (le plus efficace) à G (le moins efficace)

MISE AU REBUT

Ce symbole indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
