SH 09 DL TAB - Plaque de cuisson induction SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à induction
Nombre de foyers	4 foyers induction
Dimensions approximatives	60 cm x 51 cm
Poids	10 kg
Alimentation électrique	230 V
Puissance totale	7400 W
Fonctions principales	Boost, minuterie, contrôle tactile
Entretien et nettoyage	Surface en vitrocéramique, nettoyage facile avec un chiffon humide
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité modérée
Sécurité	Arrêt automatique, sécurité enfants, indicateur de chaleur résiduelle
Compatibilités	Compatible avec des ustensiles de cuisson induction

FOIRE AUX QUESTIONS - SH 09 DL TAB SCHOLTES

Comment allumer le SCHOLTES SH 09 DL TAB ?

Pour allumer le SCHOLTES SH 09 DL TAB, appuyez sur le bouton d'alimentation situé sur le panneau de commande.

Que faire si le four ne chauffe pas ?

Vérifiez si le four est correctement branché et si le disjoncteur n'a pas sauté. Assurez-vous également que la fonction de température est bien réglée.

Comment nettoyer les surfaces du SCHOLTES SH 09 DL TAB ?

Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer les surfaces. Évitez les produits abrasifs qui pourraient endommager le revêtement.

Le four fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors de l'utilisation du ventilateur, mais si le bruit est excessif, vérifiez si des objets ne bloquent pas le ventilateur ou contactez le service après-vente.

Comment régler la température du four ?

Utilisez le bouton de réglage de la température sur le panneau de commande pour sélectionner la température souhaitée, de préférence en degrés Celsius.

Que faire si le voyant de température clignote ?

Un voyant de température clignotant indique que le four est en train de chauffer. Attendez que le voyant se fixe pour savoir que la température est atteinte.

Comment utiliser la fonction de minuterie ?

Pour utiliser la minuterie, tournez le bouton de minuterie jusqu'à la durée souhaitée. Le four émettra un signal sonore lorsque le temps est écoulé.

Le four affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service après-vente pour obtenir de l'aide.

Est-ce que le SCHOLTES SH 09 DL TAB est facile à installer ?

Oui, l'installation est relativement simple, mais il est recommandé de faire appel à un professionnel pour garantir une installation correcte et sécurisée.

Peut-on utiliser des plats en métal dans le four ?

Oui, vous pouvez utiliser des plats en métal dans le SCHOLTES SH 09 DL TAB, à condition qu'ils soient adaptés à la cuisson au four.

MODE D'EMPLOI SH 09 DL TAB SCHOLTES

Lire attentivement le contenu duprésent livret, étant donné qu'il fournit importantes indications concernant la sécurité d'installation, d'utilisation et d'entretien. Conserver le livret pour toute consultation ultérieure. Toutes les opérations concernant l'installation (connexions ELECTriques) doivent être effectuées par un personnel spécialisé en conformité avec les normes en vigueur.

1.1 Principe de l'induction

Le système de cuisson à induction se base sur le phénomène physique de l'induction magnétique. La caractéristique fondamentale d'un tel système est le transfert direct de l'énergie chauffante du générateur à la casserole sans moyen intermédiaire (contrairement aux plans de cuisson traditionnels voir Fig.1).

1.2 Avantages

Si on le compare aux plans de cuisson électriques, votre plan de cuisson à induction s'avéré être:

• Plus sûr: faible température sur la surface du verre.
• Plus rapide: temps de réchauffement des alimentés à rapide.
• Plus précis: le plan de cuisson réagit immédiatement à vos ordres.
• Plus efficace: 90% de l'énergie absorbée est transformée en chaleur.
  De plus, une fois que vous enlevez la casserole du plan de cuisson, la transmission de la chaleur s'arrête immeditatement, évitant d'inutiles pertes de chaleur. Le système reconnait automatiquement les différents diamètres de toutes les casseroles et retient pour chaque taille le niveau de puissance approprié. Ceci vous permet d'utiliser des casseroles de différentes tailles, à condition que leur diamètre ne soit pas supérieur de 10% ou inférieur de 40% par rapport à la sérieographie appliquée sur le plan de cuisson (fig. 4B).
  Attention: si vous utilisez une casserole ayant un diamètre inférieur de 40% par rapport à la sénéraphie du verre, le foyer pourrait ne pas s'allumer.

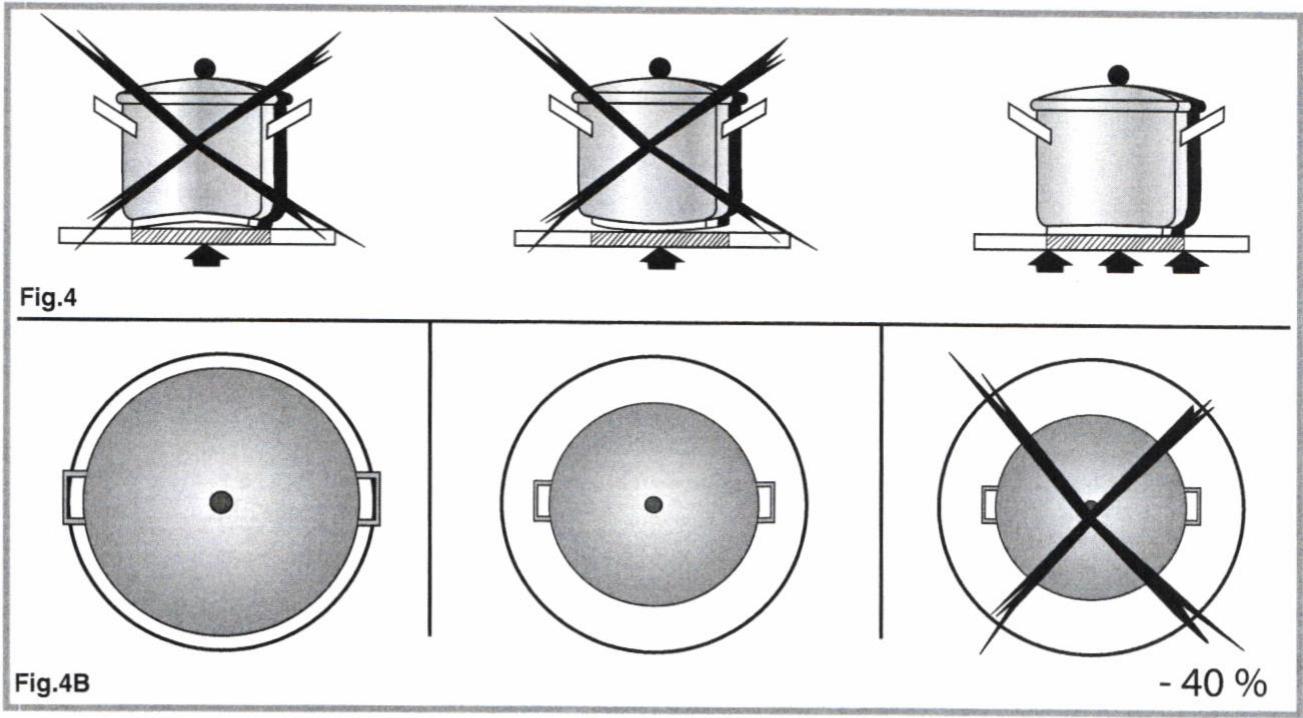

1.3 Recipients pour la cuisson fig.4

La cuisson à induction utilise le magnetisme pour générer de la chaleur. Les recipients doivent donc conténir du fer. Vous pouvez vérifier si le matériel de la casserole est magnétique simplement avec un aimant.

Important:

Afin d'éviter de causeurs des dommages permanentes sur la surface du plan, ne pas utiliser:

• réçipients avec fond non parfaitement plat.
• réçipients métalliques avec fond émailé.
• Ne pas utiliser de réciplents avec base rugueuse pour ne pas rayer la surface du plan.

Mises en garde pour la sécurité

Ne jamais laisser l'appareil sans surveillance en présence d'enfants. Ne pas laisser les enfants jouer avec l'appareil. Les porteurs de stimulateurs cardiaques et d'implants cardiaques doivent s'assurer avant d'utiliser le plan de cuisson à induction, que le stimulator est compatible avec l'appareil.

Avant de proceder au raccordement electrique de l'appareil :

• vérifier d'après les données de la plaque signalétique (située dans la partie inférieure de l'appareil) que la tension et la puissance correspondant bien à celles de l'installation électrique et que la prise est idoine. En cas de doute, faire appel à un electricien qualifié.

Important

• Les objets metalliques tels que des couteaux, fourchettes, cuillieres ou couvercles ne doivent pas etre poses sur la surface du plan de cuisson parce quils peuvent chauffer.
• Àprousutilisation,eteindreleplande cuissonenutilisant ledispositifdecommande etnevousspiezpasudeteursdassceiroles.
• Réduire l'alimentation en chaleur pour faire bouillir ou pour rechauffer un liquide afin d'éviter les débordements de liquide.
• Ne pas laisser les éléments chauffants allumés avec des casseroles et des poèles vides ou bien sans recipient.
• Une fois la cuisine terminée, éteindre la résistance correspondante en utilisant la commande indiquée ci-après.
• Pour la cuisson ne jamais utiliser de feuilles de papier aluminium, ou ne jamaisMETRE directementde produits emballés dans du papier d'aluminium. L'aluminium fondrait et endommagerait immédiatement votre apparéil.
• Ne jamais rechauffer de boîte ou de canette en fer-blanc contenant des alimentés sans l'ouvrir au préalable: elle pourrait exploser! Cét avertissement s'applique à toutes les autres plaques de cuisson.

Attention: ne pas utiliser un nottoyeur a vapeur.

Attention: si la surface est felled, eteindre l'appareil afin d'eviter le risque de décharges electriques.

Cet apparéil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques etlectroniques (DEEE).Assurez-vous que cet apparéil soit mis au rebus selon la reglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole tapliqué sur le produit ou sur la documentation jointe rappelle que cet appeareil ne doit

pas été traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques etlectroniques.Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la recupération et le recyclage de cet apparéil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre apparéil.

Mode d'emploi pour l'installation

Les générées instructions s'adressent à un installateur spécialisé et servent de guide pour l'installation, le réglage et l'entretien en conformité avec les lois et les normes en vigueur.

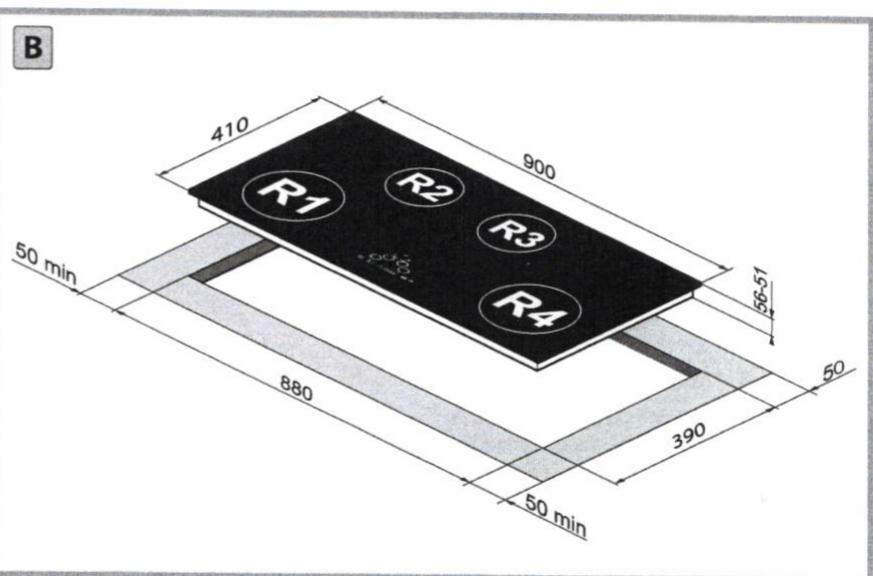

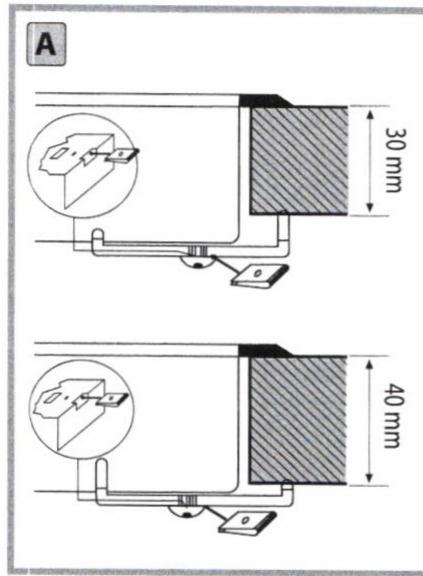

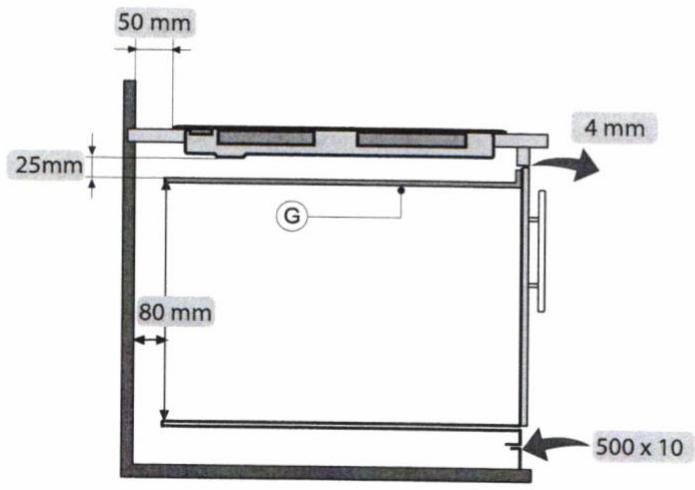

Positionnement (Fig.3)

L'appareil electroménager est conçu pour être encaissé dans un plan de travail, comme indiqué sur la figure spécifique. Appliquer le matériel scellant en dotation le long de tout le périmètre de la plaque de cuisson et l'introduire dans le trou pour l'encastrement (dimensions de la découvert fig. 3B). Bloquer l'appareil electroménager sur le plan de travail par l'intermédiaire de supports, en les tournant selon l'épaisseur du plan (fig. 3A). Si la partie inférieure de l'appareil résultat accessible après l'installation, il faut monter un panneau séparateur G (Fig.8A) en respectant les distances indiquées (Fig. 6B). Si l'appareil est installé au-dessus d'un four, le panneau n'est pas nécessaire (Fig. 7A - 7B).

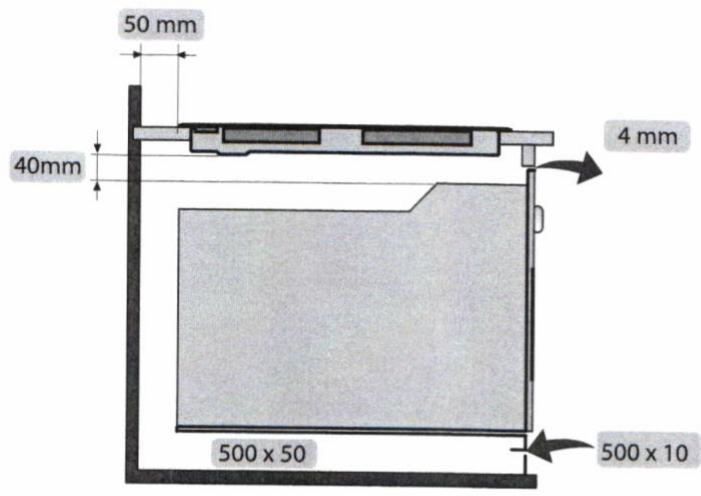

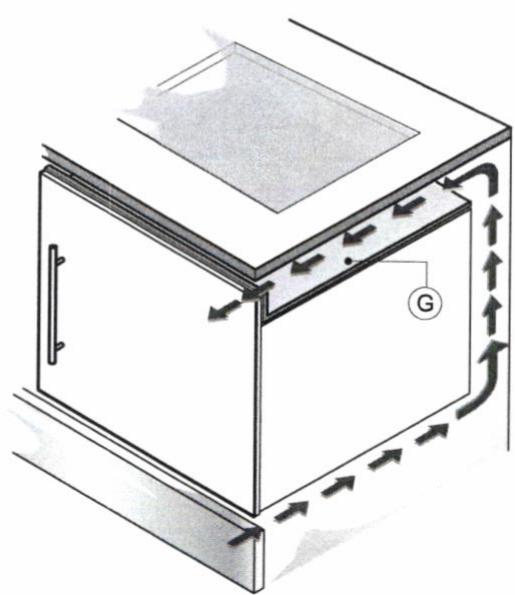

Important: si un four est place sous le plan à induction il vaut moins qu'il soit doté de ventilateur de refroidissement. Ne pas utiliser le plan à induction quand le nettoyage PYROLITIQUE est en fonction.

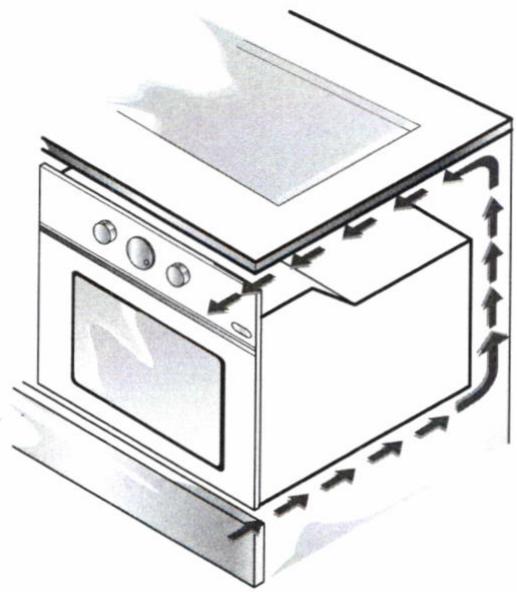

Attention: pour qu'il puisse circuler le plus d'air frais possible, il doit y avoir une distance minimum de 40 mm entre le module et n'importe quel apparéil installé au-dessous du plan à induction (fig.7 B). Il faut en tout cas permettre une aération ajustée. Pour consentir la circulation de l'air frais, il doit y avoir des ouvertures dans le meuble de la cuisine (fig.6A - 7A), en respectant les dimensions indiquées sur fig.6B -7B

Connexions électriques (Fig.2B)

Avant d'effectuer les connexions électriques, s'assurer que:

• le cable électrique de la terre est bien de 2 cm plus long que les autres cables;

• les caractéristiques de l'installation sont conformes aux indications sur la plaquette d'identification appliquée sur la partie inférieure du plan de travail;

• l'installation est dotée d'une mise à la terre efficace conforme aux normes et aux dispositions de la loi en vigueur.

La mise à la terre est obligatoire aux termes de la loi.

Si I'appareil n'est pas équipé d'un cable, utilisez-en un de type:

« H05V2V2-F » pour des puissances jusqu'à 6400 Watt. La section de ce cable doit être d'au moins 2,5mm^2 ou 4mm^2 en cas de puissances supérieures. Le cable ne doit atteindre enaucun point une température supérieure de 50^ par rapport a la température ambiente. L'appareil est concu pour etre raccordede maniere permanente au secteur electrique, voila pourquoi il est necessaire de prevoir un interrupteur omnipolaire, avec une distance d'ouverture des contacts d'au moins 3mm , approprié à la charge indiquee dans la plaquette conformement aux normes en vigueur (le conducteur de mise a la terre jaune/vert ne doit pas etre interrompu par l'interrupteur). Une fois l'installation terminée, l'interrupteur omnipolaire doit etre facilement accessible.

Utilisation et entretien

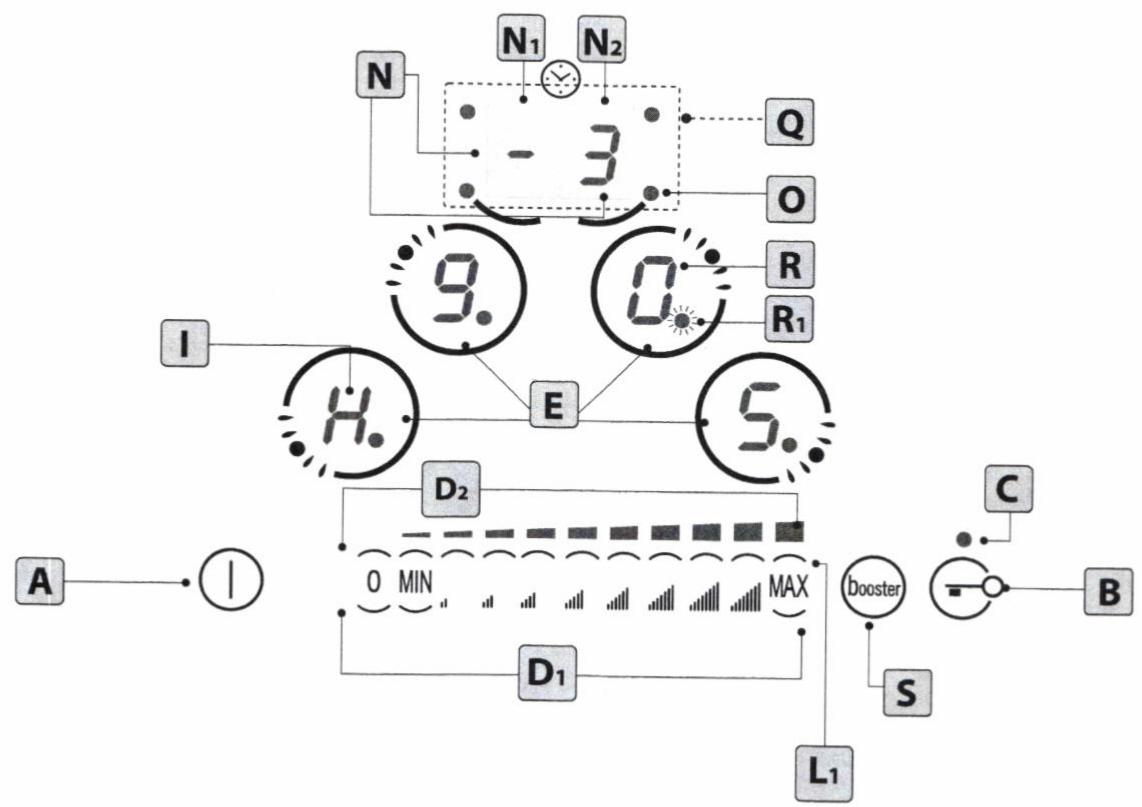

Utilisation (Fig.2)

A= Touche ON/OFF

B= Touche Clé

C= Indicateur ON/OFF touche clé

D1=CommandeSlider

D2= Indicateur niveau de cuisson

E = Touche de sélection zone cuisson

I = Symbole de la chaleur résiduelle "H"

N1 = Afficheur des dizaines

N2 = Afficheur des unités

O = Indicateur des foyeres avec la fonction timer active.

Q = Afficheur Timer

R = Afficheur zone cuisson

R1 = Indicateur de zone cuisson active

S = Booster

• Appuyer sur la touche (A) pourmettreleplande cuisson en marche,touslesafficheurs(R)afficherontpendant 20 secondedes zeros avecdes pointsdecimaux clignotants.Siacucune opération n'esteffectueepondant ce laps de temps,le plan s'eteint.

• Il est possible d'allumer une zone de cuisson en selectionnant l'une des 4 touches (E), lorsque le point decimal devient fixe, la zone de cuisson est active.
  Selectionner le niveau de cuisson désire par le biais de la commande SLIDER (D1).

Note: pour désirir le niveau de cuisson, il suffit de passer le doigt sur la commande SLIDER (D1).

De gauche à droite, on augmente le niveau de

température (D2) de 1 à 9, pour la diminuer, effectuer l'opération inverse.

Le niveau de cuisson (ex. 6) est affiché à l'écran du foyer (R).

Remarque: il est également possible d'appuyer directement sur n'importe qu'elle partie de la commande par CURSEUR sans besoin de faire glisser le doigt: dans ce cas, le niveau de température correspondant à la partie sur laquelle vous avez appuyé s'active directement.

• Pour sélectionner le double foyer, où prévu, appuyer d'abord sur la touche (E), régler le niveau de cuisson (D1) et ensuite appuyer sur la touche de selection du double foyer (F).

Pour désactiver le double foyer, appuyer d'abord sur la touche (E) et ensuite sur la touche (F).

• Il existe plusieurs façon d'eteindre un foyer :
  1- Sélectionner le foyer et glisser le doigt sur la commande par CURSEUR jusqu'à atteindre le "0".
  2- selectionner le foyer et appuyer directement sur le symbole "0" de la commande par CURSEUR.
• Quand un « foyer » (E) est positionné sur OFF et la température de la surface en verre dépasse 50^ environ, un signal lumineux affichtant à tour de role le symbole “0” et le symbole “H” apparait sur l'écran (R) du foyer concerné. Quand la «table» est positionnée sur OFF (A), le signal lumineux affichera la dette “H” de manière fixe.

Attention:

Pour éviter d'endommager les circuits électroniques, la table est équipée d'un système de sécurité contre les surchauffes. En cas de cuisson prolongée avec des niveaux de puissance elevés, la table pourrait temporairement etéindre un ou plusieurs foyer allumés jusqu'à ce que les températures reviennent aux niveaux programmes. L'écran du foyer momentanément estint affiche alternatively le niveau de puissance et E/2. Il cessera de clignoterès réactivation du foyer.

Fonction clé (fig.2 - (B)).

Pour éviter toute utilisation de la surface de la table de la part d'enfants, il est possible de verrouiller toutes les fonctions, en appuyant sur la touche clé (B): la fonction est activée quand l'indicateur (C) est allumé.
- Pour l'activer ou la désactiver, appuyer sur la touche (B) pendant deux secondes de suite.
- La touche A fonctionné même si la table de cuisson est allumée et si la fonction clé est activée.

Détection magnétique (fig.2 - (I)).

• La table est équipée d'une détction de casserole, en cas de recipient de cuisson inadéquat ou de foyer vide, il y a affichage du symbole

Tandis qu'en cas de foyer encore chaud, il y aura affichage du symbole H alterné au symbole

La table est équipée d'un système de sécurité qui place tous les foyers en position OFF et active le verrouillage de sécurité (safety lock) en cas de présence de liquides ou d'objets sur la zone des commandes.

Il y aura affichage clignotant des symboles suivants Er 03 qui seront désactivésès que l'objet ou le liquide sera enlevé. La table s'éteindra automatiquement.

Attention!

Lorsque I'on allume le plan de cuisson, l'afficheur timer Q reste allumé sur la valeur L après quelques secondes l'afficheur Q s'estint si aucune fonction n'est seLECTIONnée.

Note: Le Timer peut être activé sur les 4 zones de cuisson à la fois. Cette fonction permet d'établier la durée de temps (de 1 à 99 minutes) pour l'extinction automatique de la zone de cuisson sélectionnée.

Activation:

1- Sélectionner la zone de cuisson (E).
2- Sélectionner le niveau de cuisson (de 1 à 9) désiré par le biais de la commande SLIDER (D1).
3- Appuyer sur la touche Timer (N), sur l'afficheur apparait 0 - · , l'indicateur (O) des foyers avec la fonction timer active qui commence a clignoter.
4-Programmer le temps des unités (N2) désire de 0 à 9 par le biais de la commande SLIDER (D1) ex: 09 .
5- Àpres quelques secondes, la valeur des unités (N2) et des dizaines (N1) apparaître fixe sur l'afficheur. - 9;

• si l'on désire programmer un temps supérieur à 9 minutes ex: 29 , il suffit de passer le doigt sur la commande SLIDER (D1).
• si aucune opération n'est effectuee après quelques secondes, il cessera de clignoter et sur l'afficheur Timer (Q) sera affiché le temps de cuisson precedemment programme 09.

6-À la fin du temps programme, l'afficheur timer (Q) et l'indicateur des foyers (O) commence à clignoter et un signal sonore se déclenché.

Pour désactiver le signal sonore, appuyer sur la touche timer N, dans le cas contraire il sera automatiquement désactivé après 2 minutes.

Pour désactiver le timer avant le laps de temps programme:

• selectionner la zone de cuisson (E) et appuyer indifféremment sur l'une des touches (N), lorsque sur l'afficheur (E) l'indicateur de zone (R) cette de clignoter, la fonction n'est plus active.

Note: Pour visualiser le temps de cuisson restant, appuyer sur la touche de selection de la zone de cuisson (E) interessed.

Attention! Cette fonction pourra être utilisée, et unquèment si aucune zone de cuisson (E) n'a le cas, timer activé.

• Le Minute Minder permet deLECTIONner un compte à rebours établi allant de 1 à 99 minutes.

Lorsque le temps touche à sa fin, le plan émet un signal de sonore sans changer les fonctions actives.

• La fonction est activée uniquement si sur tous les afficheurs (R) estprogrammé le niveau de cuisson sur «0».
• Appuyer sur la touche Timer (N) et programmer le temps avec la même procédure de la fonction Timer, avec l'exception que les indicateurs (O) ne s'allumeront pas.

Note: L'activation du Timer sur au moins une zone entreaine automatiquement la désactivation du Minute Minder.

Pour activer le Timer au lieu du Minute Minder, procéder comme suit :

1- Sélectionner avec l'une des touches (E) la zone de cuisson où l'on désire activer la fonction timer.
2- Sélectionner le niveau de cuisson par le biais de la commande SLIDER (D1).
3- Sélectionner la touche Timer (N).
4- Sélectionner à nouveau la touche (E) où l'on désire activer la fonction timer.
5-Sélectionner la touche Timer (N).
6-Programmer le temps de cuisson par le biais de la commande SLIDER (D1).

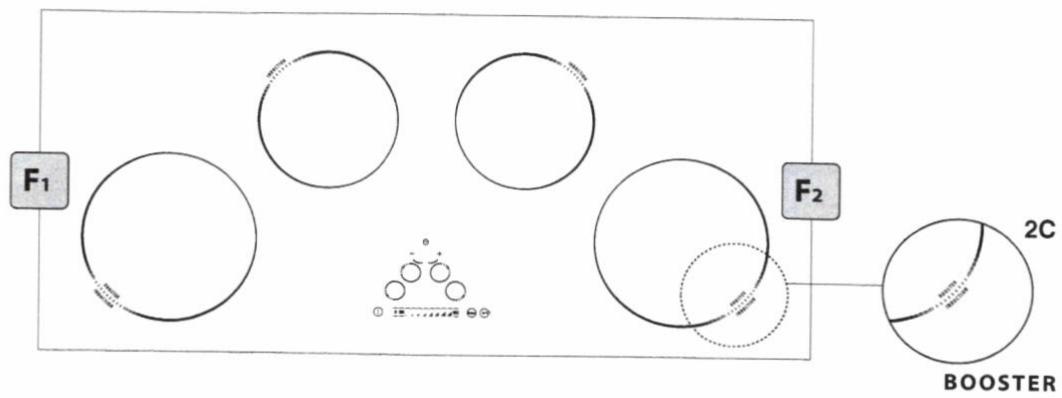

Booster (fig.2 - (S)):

Certain modèles sont équipés d'une fonction Booster qui permet d'accelérer les temps de cuisson en appliquant une puissance supérieure à la valeur nominale dans un laps de temps défié. Les foyers concernés sont indiqués aux figures P (fig.2 - C). Pour l'actionner, allumer la zone de cuisson concernée à n'importe qu'elle puissance et appuyer sur le bouton S (fig.2). Ceci permettra d'atteindrerapidement la température la plus élevé en début la puissance maximale. Une fois la fonction activée, une diode electrolytuminescente rouge et un P s'afficheront à l'écran pour 10 minutes. A la fin de ces dix minutes, la zone de cuisson returne automatiquement au niveau de puissance 9.

Attention!

• Si vous appeareil est pourvu de deux zones de cuisson (P), vous pouvez les activer au même moment avec la fonction Booster.

• Lorsque la fonction Booster est active et que l'on désire allumer la zone de cuisson inférieure ou supérieure en vertical (F1 ou F2 - Fig.2) ou si elle est déjà allumée, pendant la durée du Booster, si elle est à son niveau maximum, la puissance diminuera légarement.

• Le Booster pourrait ne pas semettre en marche si lazone de cuisson (avec la lecture P) a ete precedemment

will allumée avec des niveaux de température élevée.
- Pour pouvoir utiliser la fonction Booster, attendre que le P sur l'afficheur R cette de clignoter et que la température interne du plan de cuisson diminue.

Heat up (fig.2 - (L1)) (Échauffement rapide)

La fonction Heat up permet de garder le foyer à sa température maximale pendant un certain laps de temps, après quoi la température redescendra à une valeur inférieure précédemment programmée.

Pour activer la fonction Heat up, selectionner l'un des foyers (E). Selectionner le niveau "9" de cuisson par le biais de la commande SLIDER (D1), appuyer sur la touche Heat up (L1), et sur la zone de cuisson apparait la lecture "A", ce qui signifie que la fonction (Heat up) est active. Selectionner le niveau de cuisson souhaite (de 1 à 8): la lecture « A » et le niveau de cuisson souhaite s'alternent sur l'écran du foyer (Ex. 6).

• Si aucune variation du niveau de cuisson n'est effectuee, l'indicateur (D2) s'est.

Note: il est UNIQUEMENT possible d'augmenter le niveau de cuisson précédement sélectionné:

1- Sélectionner la zone de cuisson (E) où est active la fonction Heat up.
2- Augmenter la température désirée en passant votre doigt sur la commande SLIDER (D1).

A la fin de la fonction Heat up, la table émet un signal sonore « BIP», le foyer concerné fonctionnera au niveau de cuisson précédent programme (Ex. 6).

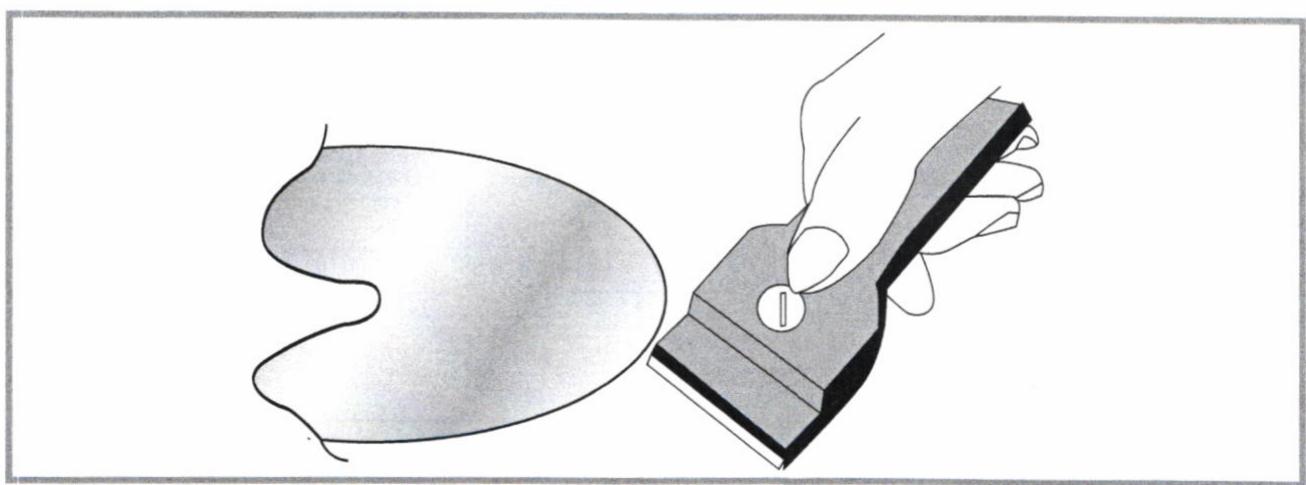

Entretien (fig.5)

Eliminer tous résidus de nourriture eventuels ainsi que les gouttes de graisse de la surface de cuisson à l'aide du racloir spécial fourni sur demande.Nettoyer le mieux possible l'emplacement chauffé en ayant recours à du SIDOL, STAHLFIX ou à autres produits similaires et à un chiffon-papier, ensuite rincer à l'eau et secher avec un chiffon bien propre. Au moyen du racloir spécial (en option) éliminer immidiatement de l'emplacement chauffé de cuisson les fragments de feuilles d'aluminium et la matière plastique qui ont fondu par mégarde ou les résidus de sucre ou d'aliments ayant un contenu de sucre élevé. De cette façon, tout dommage possible à la surface du plan est évité.En aucun cas il faut se servir d'éponges abrasives ou de détergents chimiques irritants tels que spray pour le four ou dégraisseurs.

NOUS DECLINOS TOUTE RESPONSABILITÉ POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.

• Pentola con fondo in materiale ferro-magnetico
• Kochtopf mit Eisen-Magnetboden
• Olla con fondo en material de hierro magnétique
• Casserole à fond magnétique
• Pan with ferromagnetic base

• Pan met bodem van ijzer-magnetisch materiaal
  -Panela comargo em material ferromagnetico

• Piano in vetroceramica

• Glaskeramikkochfeld
• Encimera en vidrio ceramica
• Plaque en vitro-ceramique
  Glass-ceramic cooker top
• Plaat van glaskeramiek

• Placa em vidro ceramica

• Campo magnetico
  -Magnetfeld

• Campo magnétique
• Champ magnétique
• Magnetic field
• Magnetisch veld

• Campo magnétique

• Circuito elettrico

• Stromkreis
• Circuito electrico
• Circuitélectrique
• Electric circuit
• Stroomcircuit
• Circuito électrico

Fig.1

• Bobina a spirale di Archimede
  -Archimedesspiralenspule
• Bobina a espiral de Arquimedes
• Bobine à spirale d'Archiméde
• Archimedean spiral coil
• Spiralspoel van Archimedes

• Bobina em espiral de Arquimedes

• Alimentazione elettrica

• Stromversorgung
• Alimentación electrónica
• Alimentation électrique
  -Current
• Stroomvoorziening
• Alimentação eletrica

2B

220-240V~ H05V2V2-F 3G 2.5mm²

220-240V2~ H05V2V2-F 3G 2.5mm²

380-415V2N H05V2V2-F 4G 2.5mm^2
Fig.2

Fig.3

Fig.5

Fig.6A

Fig.6B

Fig.7A

Fig.7B
