MODE D'EMPLOI CLIMATISEUR CLIMADIFF

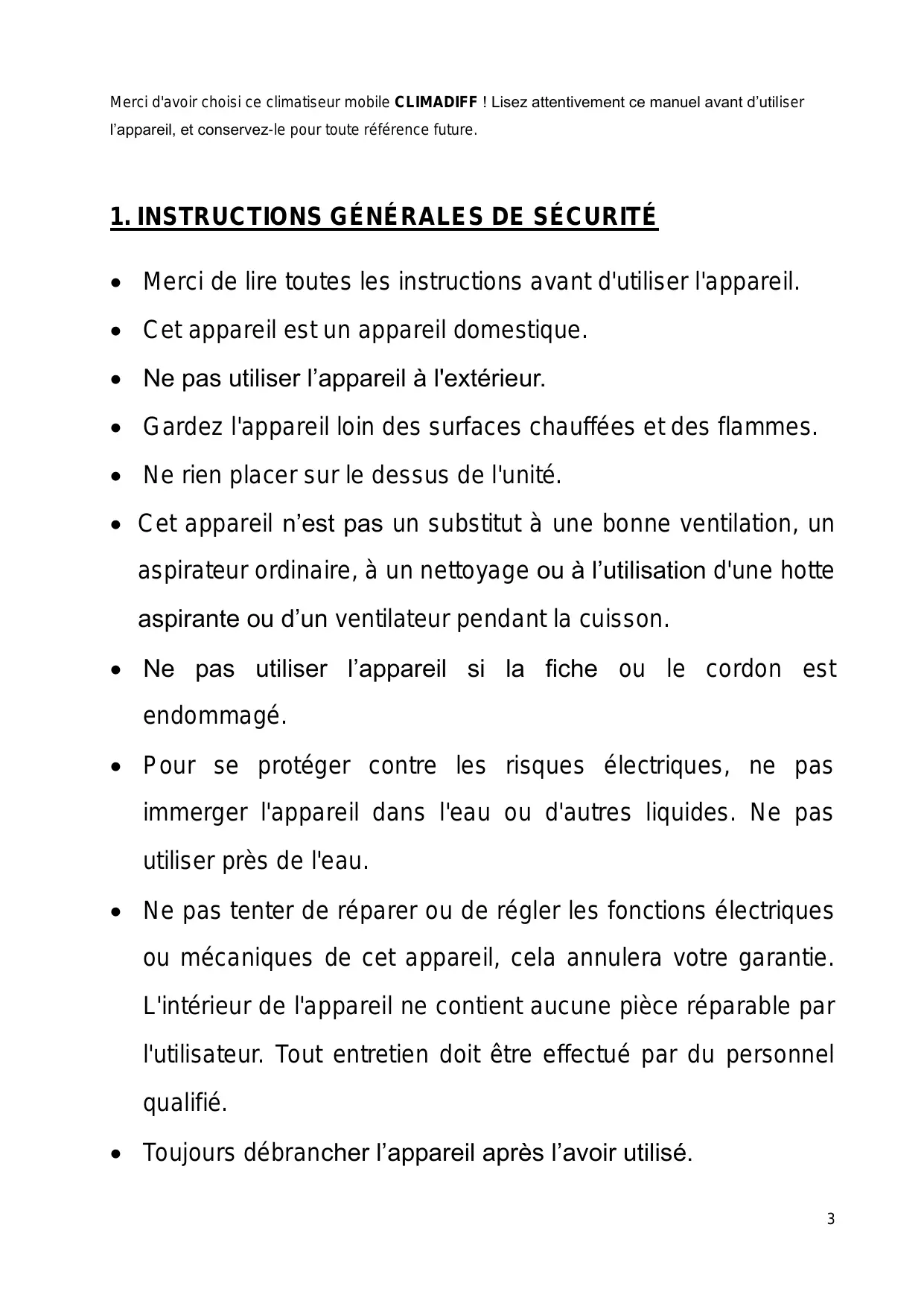

 Ne pas utiliser l’appareil à l'extérieur.  Gardez l'appareil loin des surfaces chauffées et des flammes.  Ne rien placer sur le dessus de l'unité.  Cet appareil n’est pas un substitut à une bonne ventilation, un aspirateur ordinaire, à un nettoyage ou à l’utilisation d'une hotte aspirante ou d’un ventilateur pendant la cuisson.  Ne pas utiliser l’appareil si la fiche ou le cordon est endommagé.  Pour se protéger contre les risques électriques, ne pas immerger l'appareil dans l'eau ou d'autres liquides. Ne pas utiliser près de l'eau.  Ne pas tenter de réparer ou de régler les fonctions électriques ou mécaniques de cet appareil, cela annulera votre garantie. L'intérieur de l'appareil ne contient aucune pièce réparable par l'utilisateur. Tout entretien doit être effectué par du personnel qualifié.  Toujours débrancher l’appareil après l’avoir utilisé. 3

 Toujours penser à ranger le câble d’alimentation pour éviter aux personnes de trébucher.

 Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants, sauf s’ils ont plus de 8 ans et qu’ils sont surveillés.  Les enfants doivent être surveillés et ne doivent pas jouer avec l’appareil.  Maintenir l’appareil et son cordon hors de portée des enfants de moins de 8 ans.

Sécurité électrique

 Par mesure de protection contre les chocs électriques, utilisez un dispositif différentiel résiduel anti-explosion (disjoncteur).  L’appareil doit être installé conformément aux réglementations la

 Pour éviter tout risque d'explosion ou de décharge électrique, veillez à éteindre l'appareil et débranchez-le avant de changer le filtre ou de le nettoyer.  Contactez le service technique autorisé pour la réparation ou l’entretien de cet appareil.  Afin de réduire tout risque de choc électrique, combustion spontanée, incendie et autres dommages corporels ou matériels, suivez les instructions suivantes :  Après avoir fini d'utiliser le climatiseur, l'utilisateur doit éteindre l'appareil et le débrancher.  Si

Pour réduire le risque de choc électrique, ne pas enlever les coques avant et arrière. 5

Toujours garder l'appareil droit, en position verticale, pour éviter les fuites d'eau.

Informations importantes à propos de l’installation

 Placez et utilisez toujours l'appareil sur une surface sèche, stable, plane et horizontale.  Ne pas installer l’appareil dans une laverie, une buanderie ou tout autre lieu similaire très humide.  Ne pas utiliser l'appareil à proximité des appareils à gaz, dispositif de chauffage, foyer ou tout autre combustible ou source de chaleur.  Ne pas utiliser cet appareil dans une pièce avec de grandes variations de température, car cela pourrait provoquer de la condensation dans l'appareil.  Ne pas utiliser l'appareil dans un environnement humide ou dans un environnement avec des températures ambiantes élevées, comme la salle de bains, les toilettes ou la cuisine.  Pour un fonctionnement optimal, il est recommandé de placer l’appareil dans une pièce où la température ambiante varie entre 17 et 35°C et où le taux d’humidité se situe entre 20 et 85%.  Ne jamais obstruer les entrées / sorties d’air, ni poser l’appareil sur une surface molle comme un lit ou un canapé, car cela 6

 Ne rien placer sur le dessus de l'appareil et ne pas s’asseoir sur l’appareil.

 Ne placez pas l'appareil directement en-dessous d'un climatiseur pour éviter à la condensation de couler sur l'appareil.  Pour éviter les interférences, placez l'appareil au moins 2 m éloigné des appareils électriques qui utilisent des ondes radio dans l'air tels que les téléviseurs, les radios et horloges radiocommandés.

Instructions d’utilisation

 Cet appareil doit être utilisé en conformité avec les réglementations nationales concernant le gaz.  L'appareil est destiné uniquement à un usage domestique dans des conditions normales de fonctionnement.  Assurez-vous que tous les filtres soient correctement installés avant d'allumer l'appareil.  Éviter de cogner contre l'appareil (l'entrée et sortie d'air en 7

particulier) avec des objets durs.

 Ne mettez pas vos doigts ou des objets dans la sortie d'air.  Ne pas utiliser cet appareil lorsque vous avez utilisé des insectifuges de type fumigène, brûlé de l'encens ou des vapeurs chimiques, ou dans des endroits avec des résidus huileux.  L'appareil ne supprime pas le monoxyde de carbone (CO) ou le radon (Rn). Il ne peut pas être utilisé comme un dispositif de sécurité en cas d'accident avec les processus de combustion et les produits chimiques dangereux.  Toujours soulever ou déplacer l'appareil par la poignée à l'arrière de l'appareil.  Toujours débrancher l'appareil après utilisation et avant de le nettoyer.

Attention : nettoyage et entretien

 Toujours débrancher l’appareil avant de le déplacer ou de le nettoyer, de changer le filtre et chaque fois que l’appareil n’est pas

filtres 1 fois toutes les 2 semaines. Vous pouvez les dépoussiérer avec un aspirateur ou les nettoyer à l’eau claire.  Ne pas nettoyer l’appareil avec de l’eau, mais seulement avec un chiffon doux et très peu humide. Dépannage  Toute opération électrique doit être effectuée par un technicien qualifié et compétent.  Cet appareil doit être dépanné par un Centre de Réparation Agréé, et seules des pièces d’origine doivent être utilisées.

Cet appareil est réservé à un usage exclusivement domestique. Le fabricant ne saurait être tenu responsable d’une autre utilisation.

Pour éviter tout dommage, placez l’appareil en position verticale pendant au moins 24 heures avant de le démarrer. Assurez-vous que la sortie d'air et l'entrée d'air ne sont jamais obstruées. Utilisez l’appareil uniquement sur une surface horizontale pour éviter toute fuite d’eau.

Attention : Ne pas endommager le circuit frigorifique de l’appareil.

Attention : Les unités de réfrigération utilisent du propane (R290), elles ne doivent pas être placées à proximité de sources inflammables. Le type de fluide frigorigène est indiqué sur la plaque signalétique d’appareil. Attention: Seules les personnes autorisées par un organisme accrédité certifiant leur compétence à manipuler des frigorigènes en conformité avec la législation du secteur doivent travailler sur le circuit frigorifique. Attention: Les travaux de maintenance et de réparation nécessitant l'assistance d'un autre personnel qualifié doivent être effectués sous

Attention: Ne perforez aucun des composants du circuit de réfrigérant. Le gaz réfrigérant peut être inodore. Attention : Ne pas exposer au flux d’air direct de l’appareil, des personnes, des animaux ou des plantes pendant une période prolongée. Une exposition prolongée au flux d’air direct du climatiseur pourrait être dangereuse pour votre santé.

Cet appareil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles.

CLIMA5K1 contient environ 90 g de gaz réfrigérant R290 L'appareil doit être installé, utilisé et rangé dans une pièce dont la surface de plancher est supérieure à 5 m2. CLIMA7K1 contient environ 130 g de gaz réfrigérant R290 L'appareil doit être installé, utilisé et rangé dans une pièce dont la surface de plancher est supérieure à 7 m2. CLIMA9K1 contient environ 170 g de gaz réfrigérant R290 L'appareil doit être installé, utilisé et rangé dans une pièce dont la surface de plancher est supérieure à 9 m2.

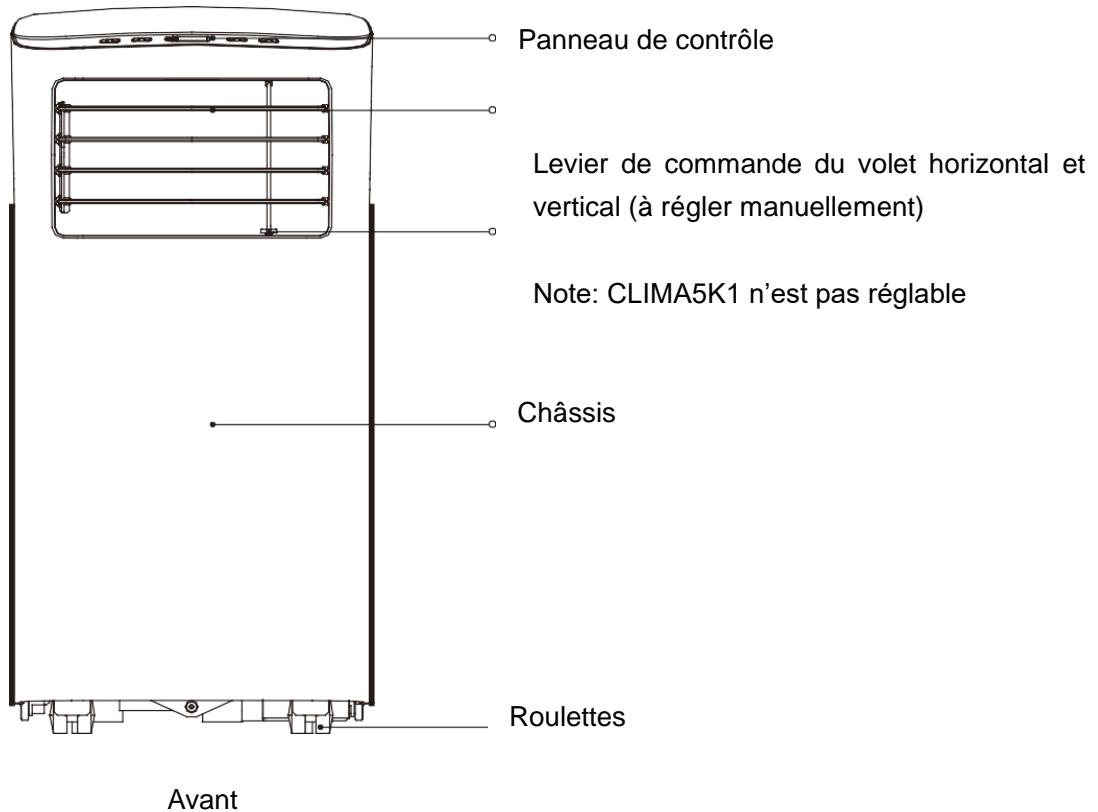

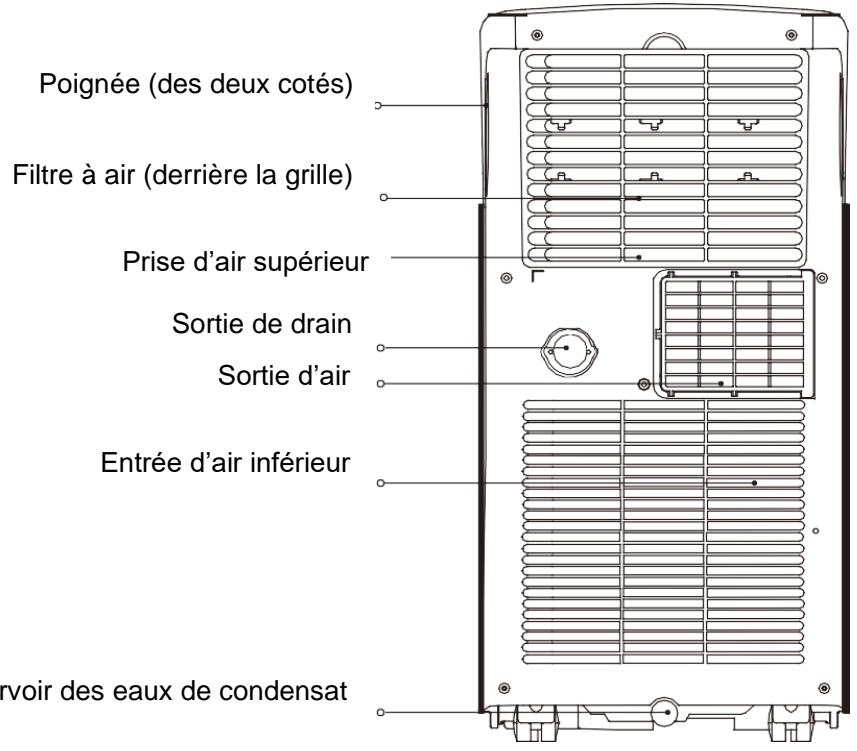

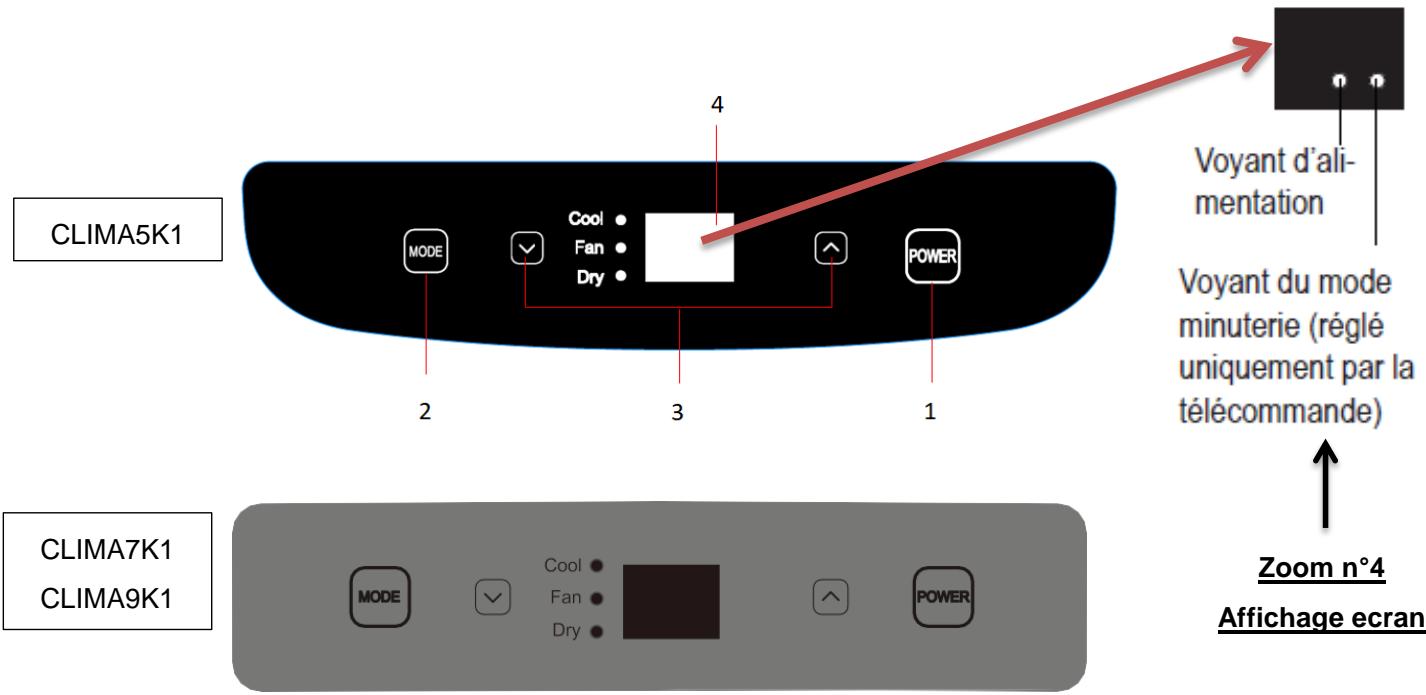

2. DESCRIPTION DE L’APPAREIL Panneau de contrôle

Levier de commande du volet horizontal et vertical (à régler manuellement)

Note: CLIMA5K1 n’est pas réglable

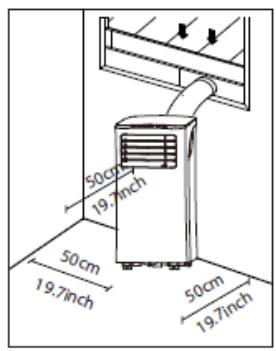

50 cm d'espace libre derrière et sur les deux côtés de l'appareil et laissez au moins 50 cm d'espace libre au-dessus de l'appareil avant de raccorder le tuyau d’évacuation d’air.

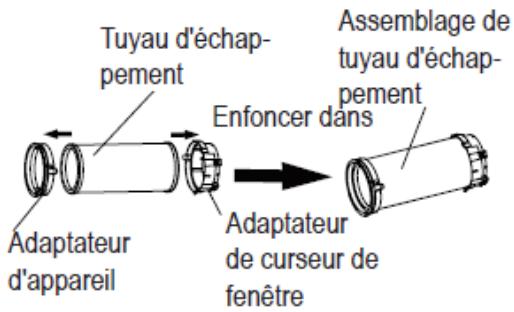

Montage de la gaine d’évacuation

Le tuyau et l'adaptateur d'échappement doivent être installés ou retirés conformément au mode d'utilisation. Pour le mode CLIMATISEUR, le tuyau d'échappement doit être installé. Pour le mode VENTILATEUR ou DESHUMIDIFICATEUR, le tuyau d'échappement doit être enlevé.  Première étape: Préparer le tuyau d’évacuation de l’air en assemblant le tuyau avec l’adaptateur d’appareil et l’adaptateur de curseur de fenêtre.

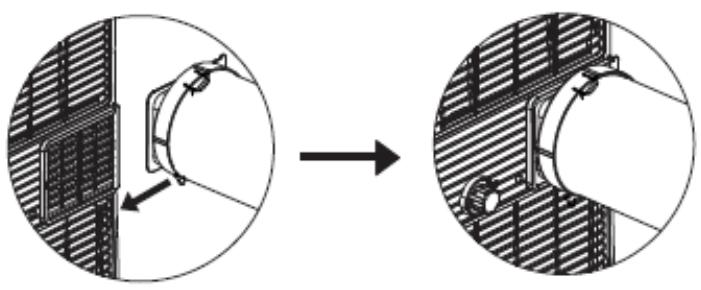

 Deuxième étape: Installer le tuyau d’évacuation à sur la sortie d’air du climatiseur selon schéma.

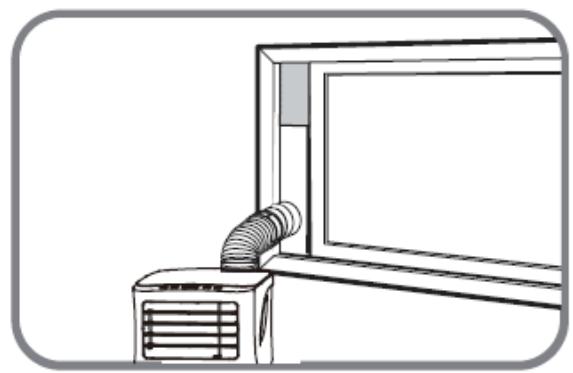

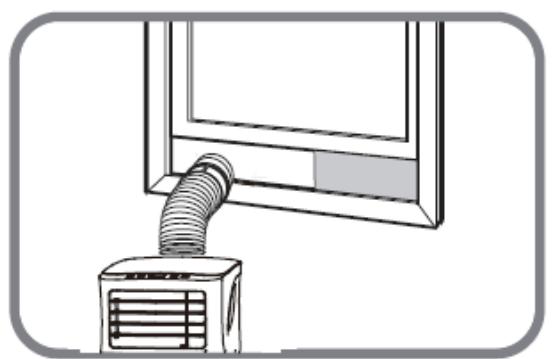

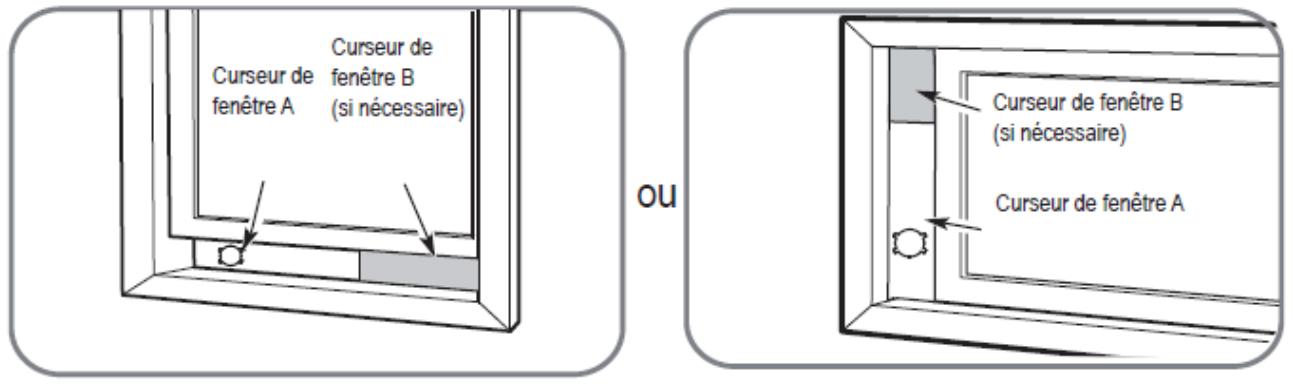

Installation du kit fenêtre Avec ce produit, un kit fenêtre vous est fourni. Ce kit a été pensé et conçu pour être compatible avec la plupart des fenêtres standards horizontales ou verticales. Nous vous invitons à suivre les schémas ci-dessous pour une bonne installation.

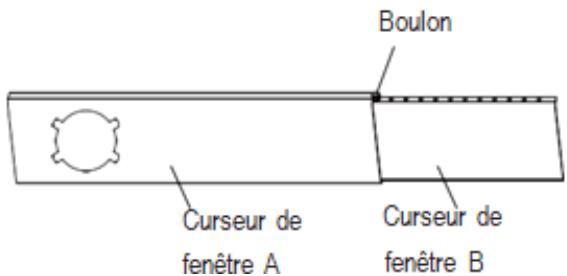

Première étape : Préparation du curseur de fenêtre ajustable

1. Selon la taille de votre fenêtre, ajustez la taille du curseur de la fenêtre. 2. Si la longueur de la fenêtre nécessite deux curseurs de fenêtre, utilisez le boulon pour fixer les curseurs de fenêtre à la bonne longueur.

Deuxième étape : Installation sur une fenêtre suspendue ou fenêtre coulissante

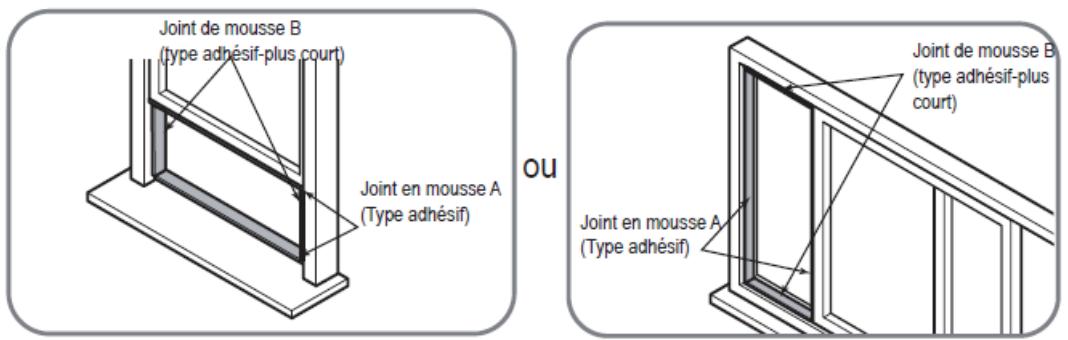

1. Coupez les bandes de joint de mousse adhésives A et B à la bonne longueur, puis les fixer au battant et au cadre de la fenêtre, comme indiqué sur le schéma ci-dessous :

2. Insérez le curseur de la fenêtre dans l’ouverture de la fenêtre.

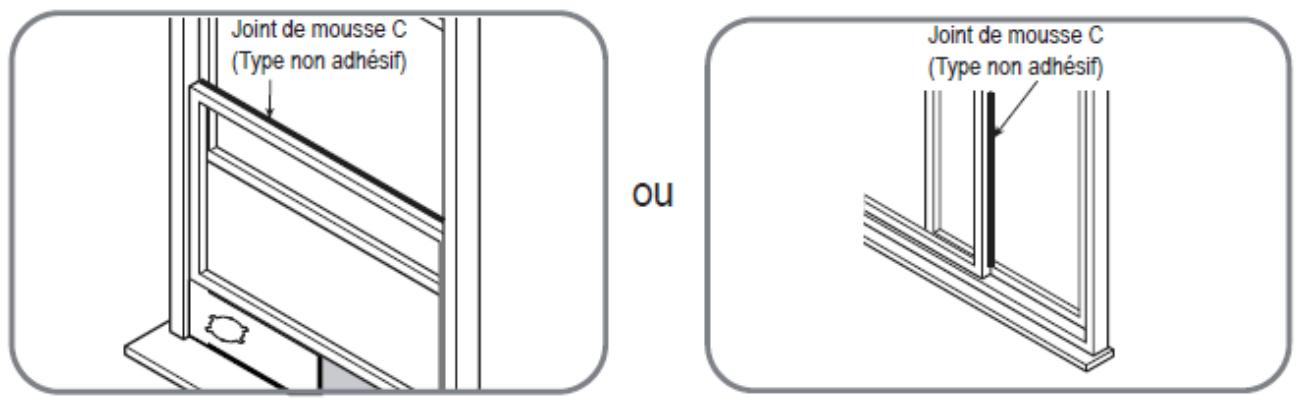

Insérez le joint entre le verre et le cadre de la fenêtre pour empêcher l'air et les insectes de pénétrer dans la pièce.

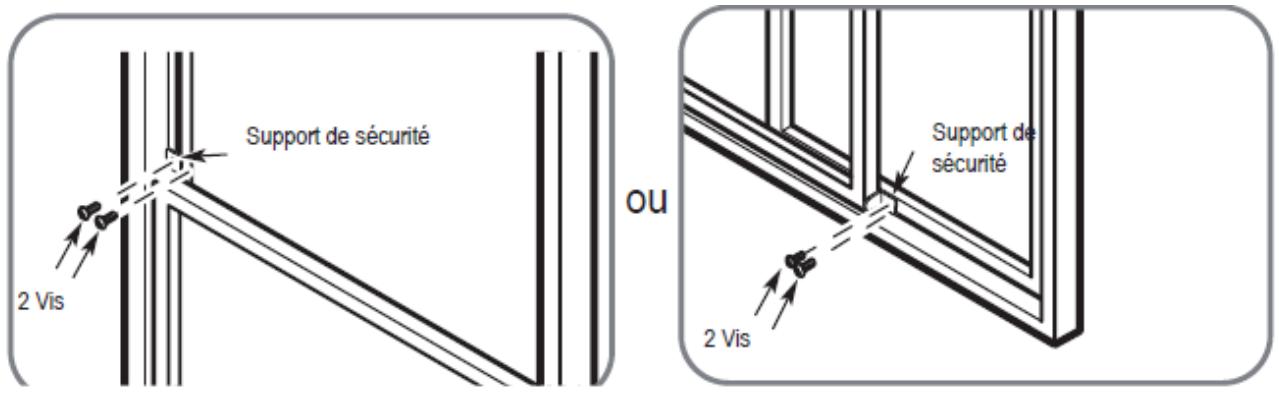

4. Si vous le souhaitez, installez le support de sécurité avec 2 vis comme indiqué.

Eviter de plier le tuyau d’évacuation. Assurer que l’air circule librement dans le tuyau d’évacuation. Attention : N’utilisez pas d’autre tuyau d’évacuation que celui fourni avec l’appareil.

5. INSTRUCTIONS D’UTILISATION Panneau de contrôle

Attention : si le climatiseur est immédiatement redémarré en mode froid après une coupure, 3 minutes de sécurité seront nécessaire avant le redémarrage automatique.

Vous pouvez régler la vitesse du ventilateur uniquement à l'aide de la télécommande en modes

Touches d’ajustement de la Température

NOTE: Le contrôle peut afficher la température en degrés Fahrenheit ou en degrés Celsius. Pour convertir l'un de l'autre, maintenez enfoncés les touches Haut et Bas simultanément pendant 3 secondes.

E1-Erreur du capteur de température ambiante.

E2-Erreur du capteur de température d’évaporateur. E4-Erreur de communication du panneau d'affichage. Dysfonctionnement de la détection de fuite EC-Réfrigérant (sur certains modèles). Affiche le code de protection: P1-Le bac inférieur est plein – Branchez le tuyau de vidange et vidangez l'eau collectée. Si la protection se répète, contactez le service d'assistance. Note : Lorsque l'un des dysfonctionnements ci-dessus se produit, éteignez l'appareil et vérifiez s'il est obstrué. Redémarrez l'appareil, si le dysfonctionnement persiste, mettez-le hors tension et débranchez le cordon d'alimentation. Contactez le fabricant ou ses agents de service ou une personne qualifiée similaire pour le service.

Mode CLIMATISEUR : en

Emplacement de la télécommande Utiliser la télécommande jusqu’à une distance de 8 mètres de l’appareil, en pointant celle-ci vers le récepteur. La réception est confirmée par un bip.

AVERTISSEMENTS Le climatiseur ne fonctionnera pas si des rideaux, des portes ou d’autres éléments bloquent les signaux que la télécommande envoie à l'unité intérieure.

Empêcher tout liquide de tomber sur la télécommande. Ne pas exposer la télécommande directement aux rayons du soleil ou au chauffage. Si le récepteur de signal infrarouge sur l'unité intérieure est exposé directement aux rayons du soleil, il se peut que le climatiseur ne fonctionne pas correctement. Utiliser des rideaux pour empêcher les rayons du soleil de tomber sur le récepteur. Si d’autres appareils électriques réagissent à la télécommande, déplacer ces appareils ou consulter le revendeur. Piles de remplacement : La télécommande est alimentée par deux piles sèches AAA (R03/LR03X2) logées dans la partie arrière et protégées par un couvercle. 1.

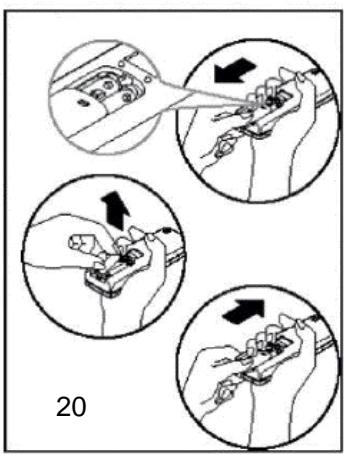

Ôter le couvercle en appuyant dessus et en le faisant coulisser.

correctement les extrémités (+) et (-).

Remettre le couvercle en le refaisant coulisser dans sa

• Ne pas laisser les piles dans la télécommande si cette dernière n’est pas utilisée pendant 2 ou 3 mois. • Mettez au rebut les batteries usées dans les conteneurs spéciaux des points de vente.

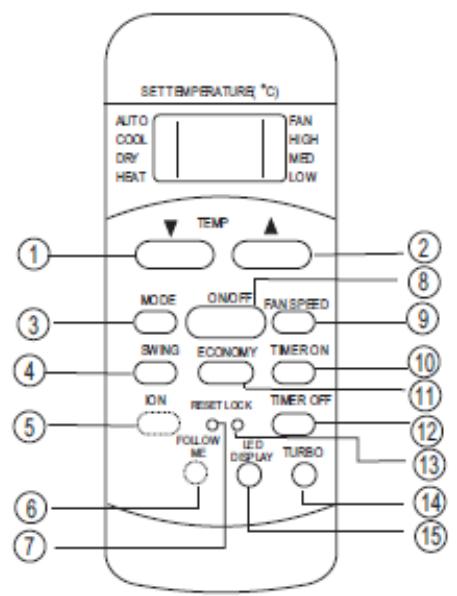

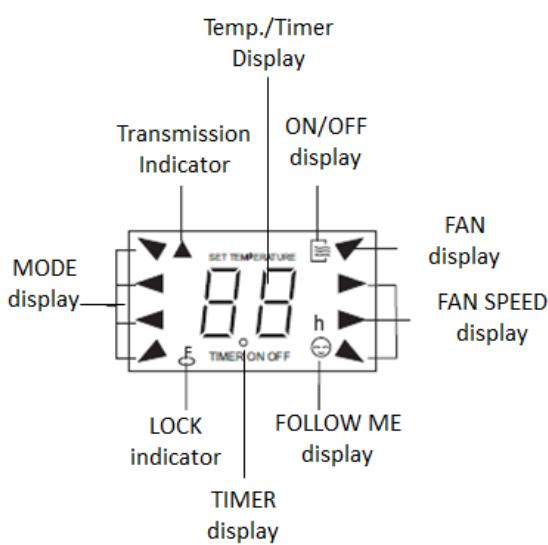

Spécifications de la télécommande

Toutes les illustrations de ce manuel ont uniquement une visée explicative. Votre climatiseur peut

être légèrement différent. La forme actuelle est celle qui prévaut.

Pour annuler, appuyer sur le bouton jusqu’à l’affichage de 0.0.

Vous pouvez combiner le bouton TIMER ON avec le bouton TIMER OFF, par exemple vous pouvez programmer l’arrêt de l’appareil dans 2 heures et programmer le démarrage de celui-ci dans 10 heures. Entre la période de 2h à 10h, l’appareil sera éteint.

11. Bouton ECONOMY/SLEEP Voir dans Utilisation mode SLEEP/ECO.

Pour désactiver cette fonction, appuyer sur le bouton MODE, FAN SPEED ou ON/OFF.

12. Bouton TIMER OFF Appuyez sur ce bouton pour lancer le réglage automatique de l'heure d’arrêt. Chaque pression fera augmenter le réglage de l'heure de 30 min jusqu’à 10 heures, puis augmentera d’1 heure jusqu’à 24 heures.

Pour annuler, appuyer sur le bouton jusqu’à l’affichage de 0.0. Vous pouvez combiner le bouton TIMER ON avec le bouton TIMER OFF, par exemple vous pouvez programmer l’arrêt de l’appareil dans 2 heures et programmer le démarrage de celui-ci dans 10 heures. Entre la période de 2h à 10h, l’appareil sera éteint.

13. Bouton LOCK Appuyez sur ce bouton pour verrouiller tous les paramètres actifs après quoi la télécommande n’acceptera plus que l’opération LOCK. Utilisez le mode LOCK (verrouillage) quand vous voulez empêcher la configuration d'être changée accidentellement. Appuyez sur le bouton LOCK encore une fois quand vous souhaitez annuler le mode de verrouillage. Un symbole de verrouillage apparaîtra sur l'écran de la télécommande dès que la fonction verrouillage sera activée.

14. Bouton Turbo (Optionnel)

Appuyez sur ce bouton pour activer le mode turbo, en mode climatiseur ou chauffage, la vitesse sera au maximum et les paramètres seront rétablis après 20 min de mode turbo.

NOTE: Assurez-vous que le tuyau est sécurisé afin qu'il n'y ait pas de fuite. Dirigez le tuyau vers le drain, en vous assurant qu'il n'y a pas de replis pouvant empêcher le flux d’eau. Placez l'extrémité du tuyau dans le tuyau de décharge et assurez-vous que l'extrémité du tuyau est vers le bas pour permettre la fluidité de l’écoulement de l’eau. Lorsque le tuyau de vidange en continu n'est pas utilisé, assurez-vous que le bouchon de vidange et le bouton sont correctement installés pour éviter les fuites.

 Lorsque « P1 » s’affiche sur l’écran cela signifie que le réservoir d’eau inférieur est plein, le climatiseur s’arrête alors de fonctionner. Cependant, le moteur du ventilateur continuera à fonctionner (ceci est normal).  Lorsque « P1» s’affiche, veuillez à vider le réservoir d’eau aussi tôt que possible. Grâce aux roulettes, vous pouvez déplacer le climatiseur là où l’eau pourra être directement et facilement drainée (exemple : toilettes, égouts, etc.). Sinon, placez un bac récupérateur sous la sortie d’eau.  Pour ce faire, vous devez dévisser l’écrou à l’arrière de l’appareil puis retirer le bouchon, l’eau s’évacuera naturellement. Pour faciliter le drainage, vous pouvez pencher très légèrement votre climatiseur vers l’arrière.  Une fois le flux d’eau estompé, vous pouvez à nouveau fixer le bouchon puis l’écrou.  Le symbole « P1 » doit disparaitre, si le symbole est encore présent, contactez le service d’assistance.

N’utilisez aucuns autres outils que ceux conseillés pour le fabricant.

1. Nettoyage de la surface

Nettoyez régulièrement l’extérieur de votre climatiseur, pour empêcher la poussière de s’accumuler, grâce à un chiffon doux ou légèrement humide. N'utilisez jamais de réactifs chimiques ou inflammables, tels que le benzène, l'alcool et l'essence. Autrement, vous risquerez d’endommager la surface de votre appareil voire même tout le fonctionnement de l’appareil lui-même.

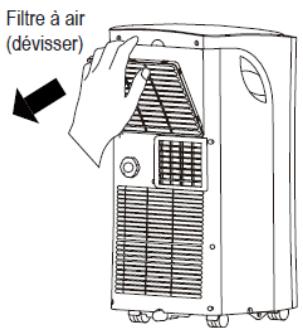

2. Nettoyage des filtres

 Si les filtres sont couverts de poussière, cela peut entraver la circulation de l’air et ainsi réduire l’efficacité du climatiseur.  Si le climatiseur est utilisé pendant un long moment, nettoyez les filtres 1 fois toutes les 2 semaines. 1) Retirez le filtre comme indiqué sur le schéma suivant 2)

Déposez le filtre dans de l’eau tiède (environ 40°C) avec un détergent neutre, nettoyez-le et séchez-le avec un chiffon sec puis laissez-le entièrement sécher à l’ombre.

3) Installez le filtre dans son emplacement initial

Stockage arrière-saison :

Lorsque le climatiseur n'est pas utilisé pendant longtemps ou qu’il s’agit de l’arrière-saison, certaines mesures de maintenance doivent être prises. 25  Enroulez le cordon d’alimentation, attachez-le et rangez-le.  Retirez la gaine d’évacuation et rangez-la précieusement.  Placez le climatiseur dans un sac plastique et mettez-le dans une pièce sèche.  Retirez les piles de la télécommande et rangez cette dernière avec votre appareil pour éviter de la perdre.

7. EN CAS DE PANNE Malgré tout le soin que nous apportons à nos fabrications, une panne n’est jamais totalement exclue.

Avant de contacter le service après-vente de votre revendeur, vérifiez néanmoins que :  La prise de courant est toujours en place  Il n’y a pas de coupure de courant  Que la panne n’a pas pour origine l’une de celles décrites dans le tableau en fin de ce manuel IMPORTANT : si le cordon d’alimentation fourni est endommagé, il doit être remplacé par le fabricant, un service agréé de la marque ou du revendeur. Dans tous les cas, il doit être remplacé par un personnel qualifié pour éviter tout risque de blessure.

SI CES CONTRÔLES NE DONNENT RIEN, CONTACTEZ ALORS LE SERVICE APRÈS-VENTE DE VOTRE REVENDEUR.

La collecte de ce produit en tant qu’ordure nécessite un traitement spécial. L'élimination sauvage de déchets dans les forêts et les paysages est dangereuse pour la santé, des substances dangereuses peuvent fuir dans le sol et l'eau et se retrouver dans la chaîne alimentaire.

Plusieurs possibilités :

A) La municipalité a mis en place des systèmes de collecte, où les déchets électroniques peuvent être éliminés sans frais pour l'utilisateur. B) Lors de l'achat d'un nouveau produit, le détaillant reprendra l'ancien produit gratuitement. C) La fabriquant reprend l'appareil pour l'élimination sans frais pour l'utilisateur. D) D’anciens produits contiennent de précieuses ressources, ils peuvent être vendus à des revendeurs de ferraille.

10. AVERTISSEMENT Dans un souci d’amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis.

Les garanties des produits de la marque CLIMADIFF sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des présentes ne peut être interprété comme une garantie supplémentaire.

La société FRIO ENTREPRISE ne peut être tenue responsable des erreurs ou des omissions techniques et de rédaction dans les présentes.

Document non contractuel.
