Type de produit	Hotte de cuisine encastrable
Marque	PROLINE
Modèle	GF 1 WK
Alimentation	220-240 V ~ 50 Hz
Puissance totale	280 W (moteur 200 W, éclairage 80 W max)
Débit d'air min./max.	210 m³/h / 280 m³/h
Niveau sonore min./max.	64 dB / 71 dB
Classe d'efficacité énergétique	F
Nombre de vitesses	3 vitesses (lente, moyenne, rapide)
Éclairage	2 lampes halogènes GU10 (40 W max chacune), interrupteur indépendant
Type de filtre	Filtre à graisse métallique lavable
Matière principale	Métal laqué
Dimensions (L x P)	490 x 265 mm (ouverture de montage)
Poids estimé	8 kg
Distance minimale plaque électrique	65 cm
Distance minimale plaque gaz	75 cm
Type d'installation	Sous meuble (encastrable)
Commandes	Sélecteurs à glissière (éclairage et ventilation)
Nettoyage extérieur	Chiffon humide avec eau savonneuse, sans produits abrasifs
Entretien du filtre	Lavage à la main ou au lave-vaisselle (max 60°C)
Sécurité	Ne pas flamber sous la hotte, débrancher avant entretien
Indice de réparabilité	Non communiqué (pièces détachées disponibles : lampes, filtres)

FOIRE AUX QUESTIONS - GF 1 WK PROLINE

Comment installer la hotte GF 1 WK ?

L'installation doit être faite par un électricien qualifié. Découpez une ouverture de 490 x 265 mm dans le placard supérieur, retirez le filtre et les lampes, fixez la hotte avec les 8 vis fournies, puis replacez le panneau inférieur et les lampes. Branchez la prise secteur.

Quelle distance minimale entre la hotte et la plaque de cuisson ?

Pour une plaque électrique : 65 cm. Pour une plaque à gaz : 75 cm. Cette distance est mesurée entre la surface de cuisson et la partie la plus basse de la hotte.

Comment nettoyer le filtre à graisse ?

Retirez le filtre métallique. Vous pouvez le laver à la main dans de l'eau chaude savonneuse avec une brosse douce, ou au lave-vaisselle à une température maximale de 60°C. Séchez-le avant de le remettre en place.

Comment remplacer les lampes halogènes ?

Débranchez d'abord la hotte. Laissez refroidir les lampes. Dévissez l'ancienne lampe GU10 et vissez une nouvelle lampe de même type (40 W max). Ne touchez pas les lampes chaudes.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est branchée et que le fusible ou le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente. Ne tentez pas de réparer vous-même.

Puis-je utiliser la hotte sans le filtre ?

Non, il est dangereux d'utiliser la hotte sans filtre ou avec un filtre excessivement gras. Le filtre protège le moteur et réduit les risques d'incendie.

Comment régler la vitesse de ventilation ?

Utilisez le sélecteur de ventilation à glissière : position I pour vitesse lente, II pour moyenne, III pour rapide. Position 0 pour éteindre.

Pourquoi la hotte fait-elle du bruit ?

Le niveau sonore normal est de 64 dB à vitesse minimale et 71 dB à vitesse maximale. Un bruit anormal peut être dû à un filtre encrassé, une obstruction du conduit ou un mauvais montage. Nettoyez le filtre et vérifiez l'installation.

Comment entretenir l'extérieur de la hotte ?

Nettoyez la surface extérieure avec un chiffon humide imbibé d'eau chaude savonneuse. Essuyez avec un chiffon sec. N'utilisez jamais de produits chimiques ou abrasifs, et évitez que du liquide pénètre dans les interrupteurs.

Où trouver des pièces détachées pour la hotte PROLINE GF 1 WK ?

Les pièces comme les lampes GU10 et les filtres à graisse sont disponibles chez les revendeurs d'électroménager ou en ligne. Pour des pièces spécifiques, contactez le service client PROLINE.

MODE D'EMPLOI GF 1 WK PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite.

Cet apparcreil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparcreil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparcreil. Le nettoyage et

FR

l'entretien par l'usager ne doit pas etre effectués par des enfants sans surveillance.

Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Les détails concernant la méthode du nettoyage sont définis en page 10 dans la section de “NETTOYAGE ET ENTRETIEN”.

Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparêils utilisant du gaz ou un autre combustible.

FR

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

Ne pas flamber d'aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.

L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Lorsque la hotte de cuisine est placée au-dessus d'un apparéil à gaz, la distance minimale à respecter entre la surface

FR

support des récipiens de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine, doit être d'au moins 75 cm.

Les réglementations concernant l'évacuation de l'air doivent être respectées.

Pour connaître les dimensions à respecter pour l'installation de l'appareil et savoir comment fixer l'appareil à son support, reférez-vous à la section « INSTALLATION »

En ce qui concerne les informations détaillées sur le remplacement des lampes, reférez-vous à la section « Remplacement des lampes »

La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'ordinateil.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

• L'installation doit être effectuee par un electricien qualifie ou par une personne competente.
• La hotte doit être installée conformément aux instructions d'installation et toutes les mesures de sécurité doivent être respectées.
• Ne laissez jamais une poèle sans surveillance pendant la cuisson, car les graisses ou les huiles surchauffées peuvent s'enflammer.
• Ne laissez pas de flamme vivie sous la hotte.
  Assurez-vous toujours que la hotte est eteinte et debranchee de la prise de courant lorsqu'elle n'est pas utilise, avant de la nettoyer ou avant d'effectuer un entretien.
• N'essayez jamais d'utiliser la hotte sans le filtrer en place ou si le filtrer est excessivement gras !

INSTALLATION

Il est dangereux de modifier les specifications du produit ou le produit lui-même de

quelque maniere que ce soit.

Conditions d'installation

Lors de l'installation de la hotte, assurez-vous qu'elle soit facilement accessible pour un technicien en cas de panne.

• Toutes les installations doivent se conformer aux exigences des autorités locales concernant l'évacuation de l'air.

• Une mauvaise installation peut affecter la sécurité de l'appareil.

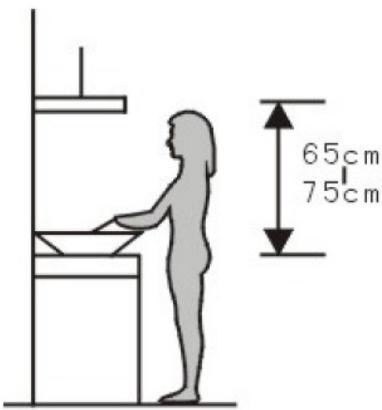

• La hotte est conçue pour être installée au-dessus d'un apparéil de cuisson. Lors de l'installation, une hauteur de dégagement minimum de 65 cm est nécessaire au-dessus d'une plaque de cuisson électrique encastrée, ou de 75 cm lorsque la hotte est installée au-dessus d'une cusinière à gaz encastrée.

1. Faites une ouverture dans le fond du placard supérieur. La taille de l'ouverture doit etre de 490× 265mm

1. Enlevez la hotte hors du carton d'emballage.

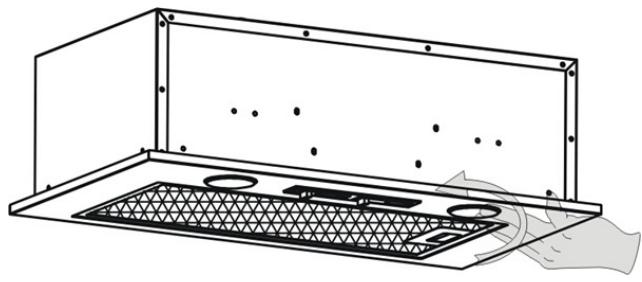

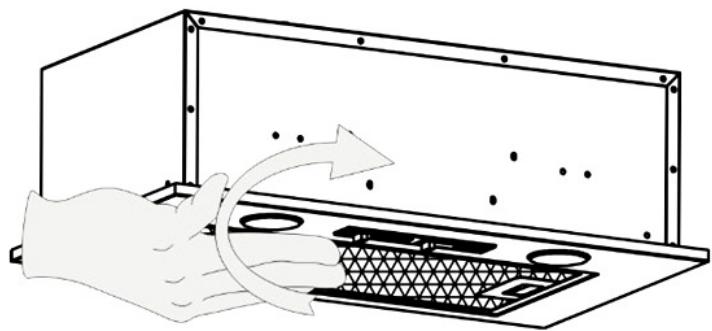

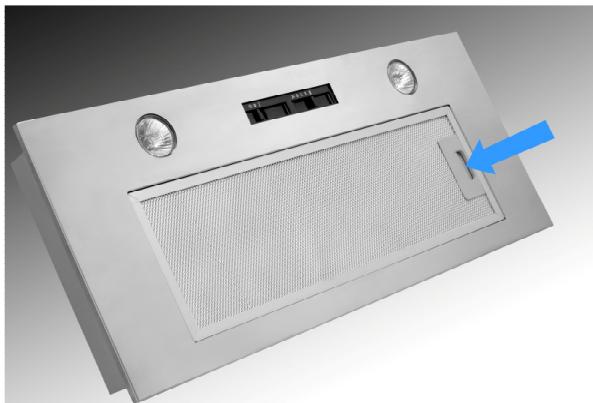

2. Poussez les poigné vers l'intérieur puis retirez le filtré.

FR

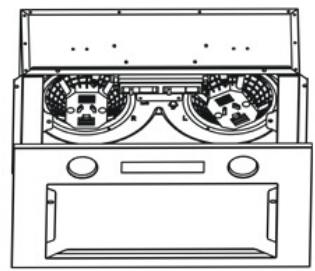

1. Retirez les lampes en les devissant.

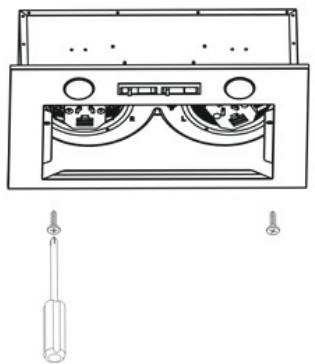

1. Enlevez les vis qui fixent le panneau inférieur-au cadre de la hotte. Retirez le panneau inférieur.

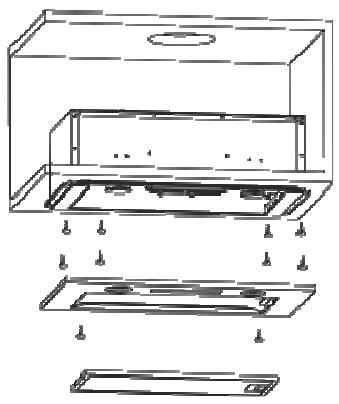

1. Installez la hotte au fond du placard supérieur et fixez-la avec les 8 vis fournies (ST4 x 18 mm). Fixez le panneau inférieur sur le cadre de la hotte avec les 2 vis fournies (M4 x 10 mm). Replacez le filtré dans le panneau inférieur.

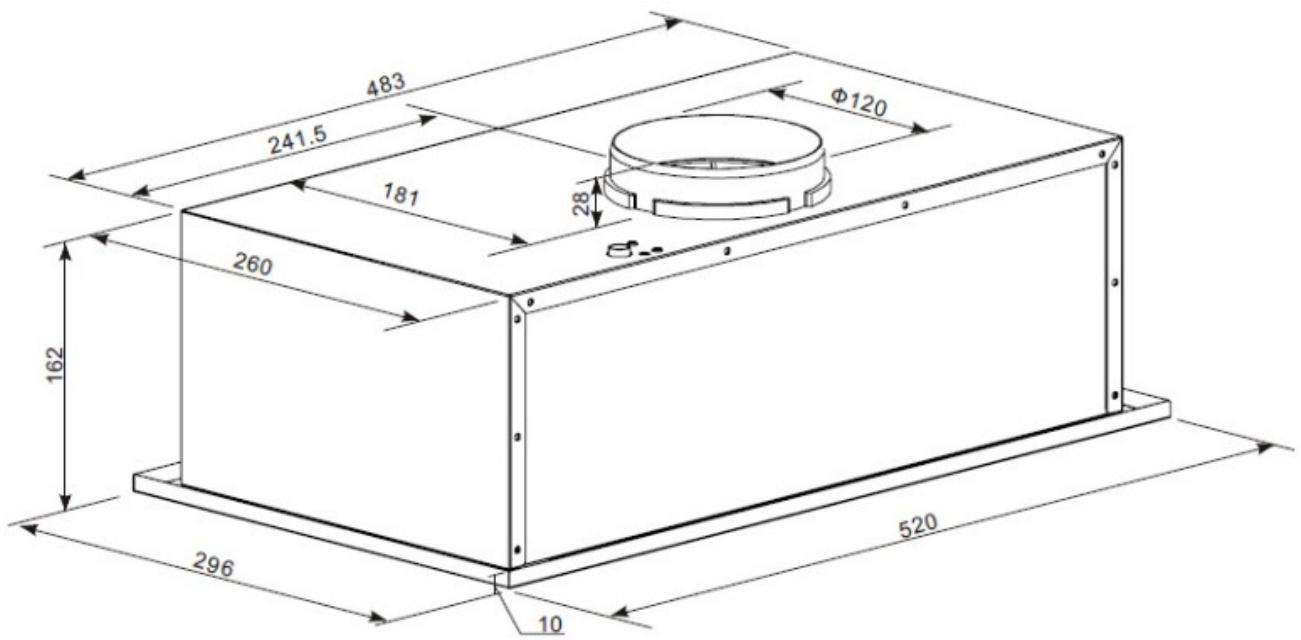

Unités: mm

1. Replacez les lampes en les vissant en position dans la hotte.

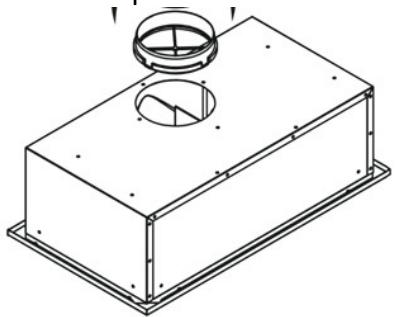

1. Insérez le clapet de non-retour dans l'orifice d'évacuation sur le dessus de la hotte.

FR

1. Fixez le conduit d'évacuation (non fourni) sur le clapet de non-retour.

FONCTIONNEMENT

Branchez la fiche à une prise d'alimentation et la hotte sera prête à l'emploi.

Les fonctions de la hotte sont contrôlées par deux sélecteurs.

Sélecteur d'éclairage

L'éclairage de la hotte peut être activé et désactivé independament de la ventilation.

O-OFF (ARRÉT) I-ON (MARCHE)

Sélecteur de ventilation

• Pour activer la ventilation, faites glisser le sélecteur sur le réglage requis:

I = Vitesse lente II = Vitesse moyenne III = Vitesse rapide

• Pour éteindre la ventilation, faites glisser le sélecteur sur la position 0.

Il est recommandé de faire fonctionner la ventilation pendant quelques minutes une fois que la cuisson est terminée pour dissiper les odeurs persistantes dans l'air.

NETTOYAGE ET ENTRETIEN

Avant de nettoyer ou d'effectuer un entretien, eteignez la hotte et debranchez-la.

Surface extérieure

Nettoyz la surface exterieure de la hotte avec un chiffon humidifié d'eau chaude savonneuse.

Essuyez-la.

N'utilisez pas trop d'eau lorsque vous nettoyez les interrupteurs. Ne laissez aucun liquide pénétrer dans les pieces électroniques car cela endommagerait l'appareil.

N'utilisez jamais d'agent nettoyant chimique ou abrasif.

Filtre

Nettoyage du filtré gras à la main

Immergez le filtré dans de l'eau chaude savonneuse pendant environ 3 minutes, puis nettoyez-le avec une Brosse douce. Ne le Brossez pas trop fort.

Nettoyage du filtré gras dans un lave-vaissele

Placez le filtré gras dans un lave-vaiselle et assurez-vous que le bras d'aspersion n'est pas obstrué.

Ne le lavez pas à plus de 60^ C.

Après le nettoyage, séchez le filtré avant de le replacer dans la hotte.

REMARQUE : Lorsque vous retirez le filtré pour le laver, nettoyez également les évventuels résidus d'huile ou deGRAisse sur les surfaces accessibles de la hotte.

Remplacement des lampes (GU10 ampoules halogènes)

Avant de changer une lampe, débranchez la hotte de la prise secteur pour éviter tout risque de chocolélectrique.

Éteignez la ventilation et l'éclairage.

ATTENTION: Les lampes deviennent chaudespendant l'utilisation, laissez-les refroidir avant de les toucher.

Dévissez la lampe et vissez une nouvelle lampe en position dans la hotte.

FR

SPÉCIFICATIONS TECHNIQUES

Voici la fiche technique de la hotte conformément à la reglementation de l'Union europeenne n° 64/2014 et 65/2014

Marque	Proline
Description	Hotte
Modèles	GF1 IX, GF1 WH
Tension et fréquence nominales	220-240V~ 50Hz
Puisance d'alimentation	280W (Moteur: 2 x 100W, Lampe: 2 x 40W max)
Consommation énergétique annuelle (CEAhotte)	172 kWh/an
Classe d'efficacité énergétique ①	F
Efficacité fluidodynamique (EDFhotte)	3,2
Classe d'efficacité fluidodynamique ②	G
Efficacité de l'éclairage (EEhotte)	11,99
Classe d'efficacité de l'éclairage ③	E
Efficacité du filtrage des graisses	70,3
Classe d'efficacité du filtrage des graisses ④	D
Flux d'air	A vitesse minimale : 210m³/h A vitesse maximale : 280 m³/h
Émissions acoustiques de l'air pondérées de la valeur A	A vitesse minimale : 64dB A vitesse maximale : 71dB
Puisance de consommation en mode d'arrêt (Po)	0W

REMARQUE: 1234 Échelle de classes : A (la plus efficace) à G (la moins efficace)

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
