UMS 5100 - Chaîne Hi-Fi GRUNDIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaîne Hi-Fi compacte avec lecteur CD, tuner RDS, amplificateur intégré
Marque	GRUNDIG
Modèle	UMS 5100
Dimensions de l'appareil (H x L x P)	145 x 182 x 245 mm
Poids de l'appareil	3,1 kg
Dimensions des enceintes (L x H x P)	130 x 170 x 197 mm
Poids par enceinte	1,3 kg
Alimentation	230 V ~, 50/60 Hz
Consommation électrique max.	70 W
Consommation en veille	< 2 W
Puissance de sortie (RMS)	2 x 8 W (sinusoïdale), 2 x 12 W (musicale)
Réponse en fréquence	20 Hz – 20 kHz
Rapport signal/bruit	> 85 dB
Sensibilité d'entrée (AUX)	500 mV / 22 kΩ
Gammes d'ondes radio	FM (UKW) et MW (OM)
Fonctions CD	Lecture, pause, recherche, répétition (1/disque), aléatoire, programmation (20 plages)
Fonctions tuner	RDS, recherche automatique/préréglage manuel, 20 stations mémoire
Réglages sonores	DSC (POPS, ROCK, CLASSIC, JAZZ, FLAT), X-BASS (amplification des basses)
Minuterie / Réveil	Horloge de mise en marche/arrêt, arrêt programme (SLEEP), snooze
Connecteurs	Entrée AUX (RCA), sortie ligne (RCA), sortie optique numérique, antenne FM/AM, casque (jack 3,5 mm)
Nettoyage du lecteur CD	Utiliser un CD de nettoyage du commerce ; essuyer les CD du centre vers l'extérieur avec un chiffon non pelucheux
Sécurité laser	Classe 1 – ne pas ouvrir, risque d'exposition à un rayonnement invisible
Garantie	Ne couvre pas les dommages dus à une manipulation inadéquate ; contactez un point de vente agréé

FOIRE AUX QUESTIONS - UMS 5100 GRUNDIG

Comment régler l'heure sur la chaîne Grundig UMS 5100 ?

Appuyez longuement sur CLOCK (appareil éteint). L'heure clignote. Réglez les heures avec ▶▶▶| et les minutes avec |◀◀◀. Confirmez avec CLOCK. En cours de fonctionnement, appuyez brièvement sur CLOCK pour afficher l'heure.

Comment mémoriser les stations de radio ?

En mode Tuner, sélectionnez la gamme d'ondes (FM/OM) avec BAND. Pour une mémorisation automatique, appuyez longuement sur PROGRAM AUTO PRESET – les stations sont enregistrées sur les numéros 1-10 (FM) et 11-20 (OM). Pour une mémorisation manuelle, réglez la fréquence avec les touches de recherche, appuyez brièvement sur PROGRAM, choisissez le numéro avec les touches numériques, puis confirmez avec PROGRAM.

Comment utiliser le lecteur CD ?

Ouvrez le plateau avec la touche ▲ sur l'appareil, placez le CD (impression vers le haut), refermez. La lecture démarre automatiquement. Utilisez CD/II pour lire/mettre en pause, ◀◀◀/▶▶▶ pour sélectionner une plage, et ■ pour arrêter. Pour une programmation, en mode arrêt, appuyez sur PROGRAM, puis choisissez les plages avec les touches numériques et validez.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles : ouvrez le compartiment en faisant glisser le couvercle, insérez deux piles AA en respectant la polarité. Si le problème persiste, remplacez les piles. Assurez-vous qu'aucun obstacle ne gêne le signal infrarouge entre la télécommande et l'appareil, et que vous êtes à moins de 7 mètres.

Comment activer le mode Silence (Mute) ?

Appuyez sur la touche MUTE de la télécommande. L'affichage indique MUTE clignotant. Pour désactiver, appuyez à nouveau sur MUTE.

Comment régler l'horloge de mise en marche (réveil) ?

Appuyez sur TIMER/SNOOZE. Les symboles ON et l'heure clignotent. Réglez l'heure de mise en marche avec ▶▶▶| (heures) puis |◀◀◀ (minutes). Appuyez sur TIMER/SNOOZE pour passer à l'heure d'arrêt (OFF). Réglez-la de même, puis confirmez avec TIMER/SNOOZE. Le symbole Ⓞ indique que la fonction est active.

Comment nettoyer le lecteur CD et les disques ?

Pour l'optique laser, utilisez un CD de nettoyage spécial du commerce. Pour les CD, essuyez-les du centre vers l'extérieur avec un chiffon doux non pelucheux. N'utilisez pas de solvants ni de produits abrasifs. Gardez toujours le plateau CD fermé pour éviter la poussière.

Comment brancher un appareil externe (lecteur MP3, TV) ?

Utilisez un câble RCA (rouge/blanc) pour relier la sortie audio de l'appareil externe à l'entrée LINE IN (AUX) à l'arrière de la chaîne. Mettez la chaîne en mode AUX en appuyant sur AUX. Assurez-vous que les canaux sont correctement connectés : rouge pour le canal droit, blanc pour le gauche.

Comment améliorer la réception FM ?

Si vous utilisez l'antenne filaire incluse, ne la raccourcissez pas. Pour une meilleure réception, branchez une antenne extérieure sur la prise ANTENNA FM EXT. Éloignez la chaîne d'autres appareils électriques (téléviseurs, ordinateurs) qui peuvent causer des interférences.

Que faire si l'appareil ne réagit plus à aucune touche ?

Il peut s'agir d'une décharge électrostatique. Éteignez l'appareil, débranchez la fiche secteur, attendez quelques secondes, puis rebranchez-la. Si le problème persiste, utilisez un trombone pour appuyer sur le bouton RESET à l'arrière de l'appareil. Cela effacera tous les réglages.

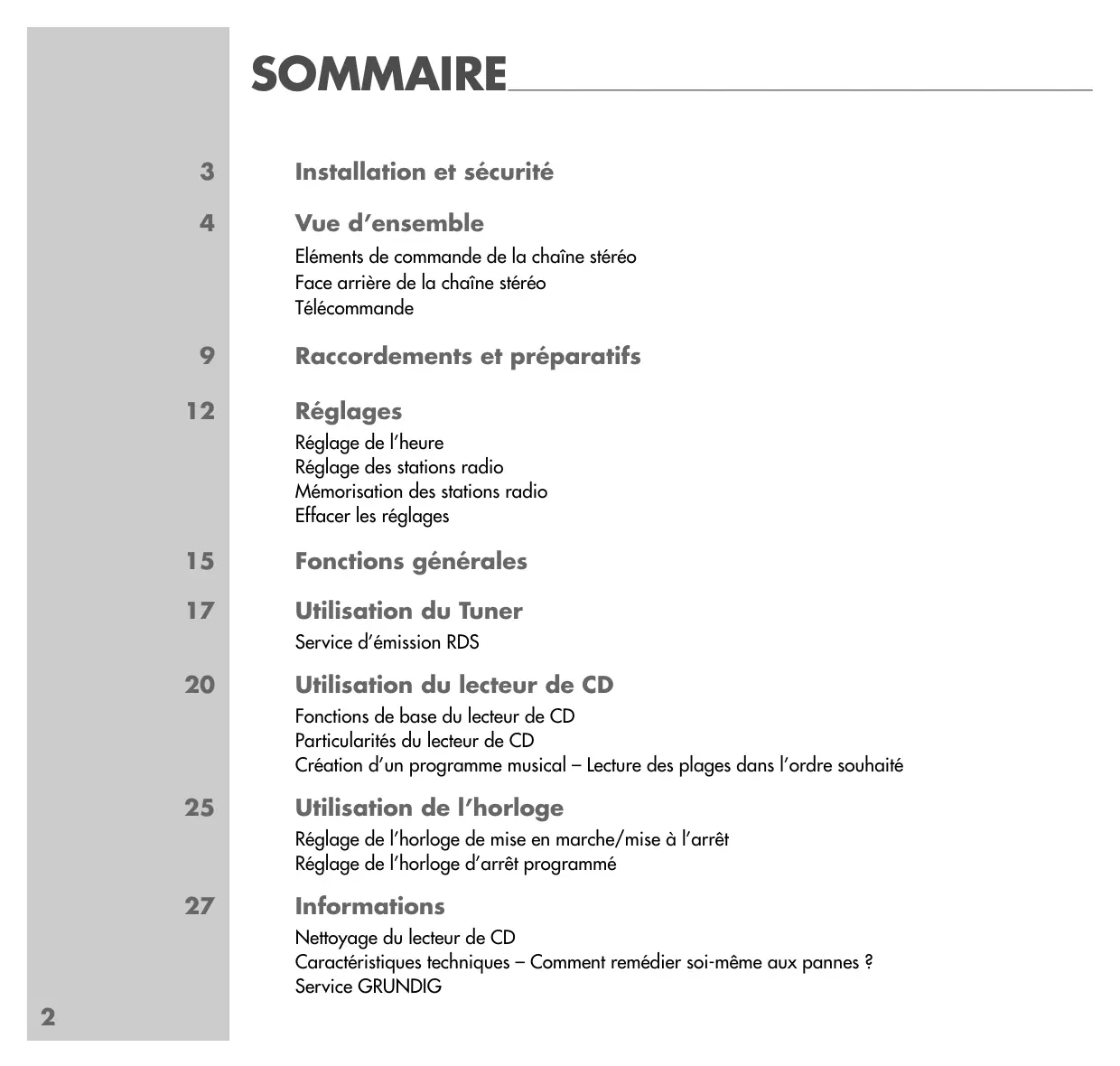

MODE D'EMPLOI UMS 5100 GRUNDIG

3 Installation et sécurité

4 Vue d'ensemble

Éléments de commande de la chaîne stéréo Face avant de la chaîne stéréo Télécommande

9 Raccordements et préparatifs

12 Réglages

Réglage de l'heure Réglage des stations radio Mémorisation des stations radio Effacer les réglages

15 Fonctions générales

17 Utilisation du tuner

Service d'émission RDS

20 Utilisation du lecteur de CD

Fonctions de base du lecteur de CD Particularités du lecteur de CD Création d'un programme musical - Lecture des plages dans l'ordre souhaité

25 Utilisation de l'horloge

Réglage de l'horloge de mise en marche/mise à l'arrêt Réglage de l'horloge d'arrêt programme

27 Informations

Nettoyage du lecteur de CD Caractéristiques techniques - Comment remédier soi-même aux pannes ? Service GRUNDIG

Veuillez respecter les recommandations suivantes avant l'installation de l'appareil :

Cette chaîne stéréo est destinée à la lecture de signaux sonores. Toute autre utilisation est formellement exclue.

Avant d'installer votre chaîne stéréo sur un meuble, contrôlez la surface des meubles, dont les revêtements en vernis ou en matière plastique contiennent pour la plupart des produits chimiques ajoutés. Ces produits peuvent entre autres attaquer le matériel des pieds de votre appareil. Les additifs contenus dans ces produits de revêtement peuvent laisser sur les meubles des traces indélébiles ou difficiles à enlever.

Lorsque la chaîne stéréo est exposée à d'importants changements de température, par exemple lorsque vous la transportez d'un endroit froid à un endroit chaud, laissez-la reposer au moins deux heures avant de la mettre en service.

Cette chaîne stéréo est conçue pour une utilisation dans des endroits secs. Si toutefois vous l'utilisez à l'extérieur, veillez à ce qu'elle soit protégée de l'humidité (projections d'eau).

Ne placez pas votre chaîne stéréo à proximité directe d'un chauffage ou en plein soleil, car ceci abîmerait son dispositif de refroidissement.

Ne posez pas de récipients contenant des liquides (vases ou autres) sur la chaîne stéréo. N'introduisez pas de corps étrangers dans le lecteur de CD.

Vous ne devez en aucun cas ouvrir votre chaîne stéréo. La garantie du fabricant ne couvre aucun dégât occasionné par des manipulations inadéquates.

Les orages sont une source de danger pour tout appareil électrique. Même débranchée, la chaîne stéréo peut être endommagée si la foudre tombe sur le réseau électrique ou le réseau de l'antenne. En cas d'orage, débranchez toujours votre appareil ainsi que l'antenne.

Éléments de commande de la chaîne stéréo

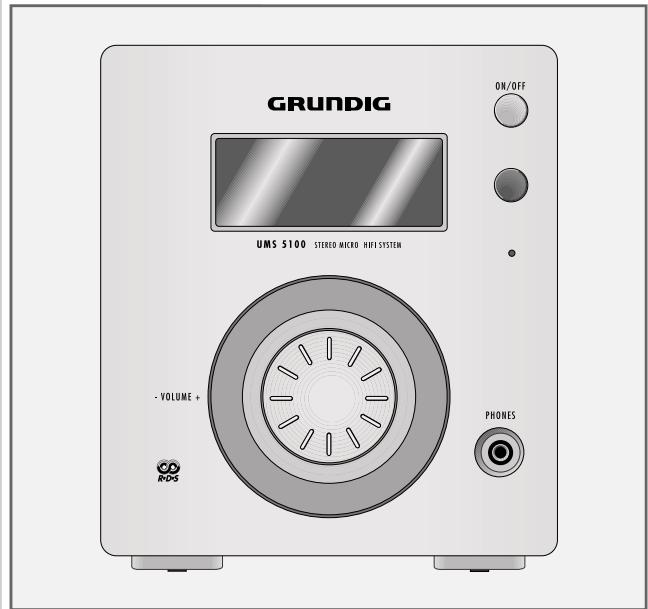

Éléments de commande sur la face avant

ON/OFF Commute la chaîne stéréo en mode veille (Stand-by) sur marche et de nouveau sur le mode veille.

Récepteur infrarouge des signaux de la télécommande. - Affichage Stand-by.

PHONES Douille des écouteurs stéréo, pour le raccordement des écouteurs à une fiche à jack (Ø 3,5 mm). Les enceintes de la chaîne stéréo sont automatiquement déconnectées.

• VOLUME + Modifie le volume.

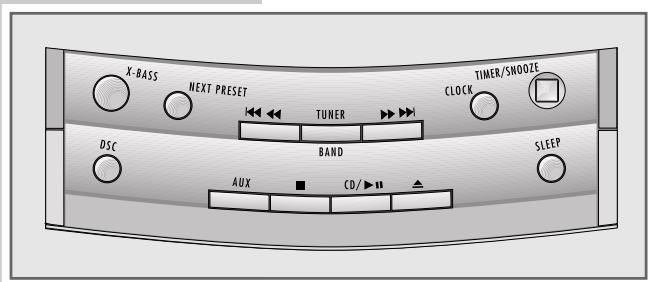

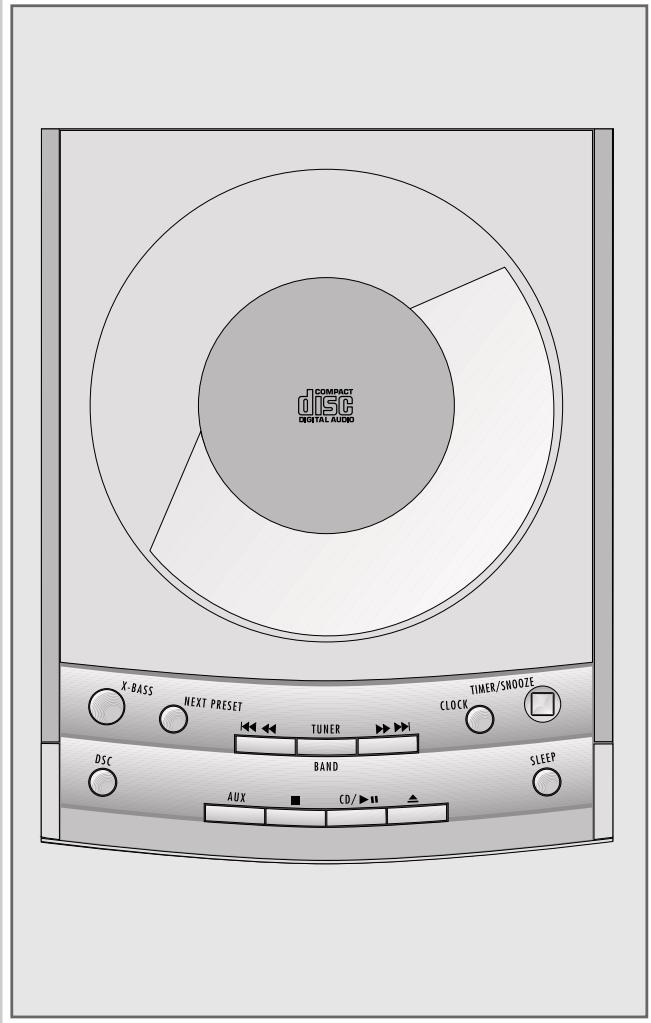

Éléments de commande sur la face supérieure

TIMER/SNOOZE : pour régler l'horloge de mise en marche ; interrompt la fonction réveil pendant environ 5 minutes.

CLOCK : pour régler l'heure.

SLEEP : active la fonction d'arrêt programmé.

X-BASS : pour augmenter le niveau des basses.

DSC : permet de sélectionner les réglages du son.

Mode de fonctionnement AUX

AUX

Permet de sélectionner la source de programme « AUX » (appareil externe).

Mode de fonctionnement radio

TUNER

Permet de sélectionner la source de programme « TUNER »

BAND

Permet de sélectionner la gamme d'ondes « FM » ou « AM »

Une pression prolongée permet de

lancer la recherche ;

une brève pression poursuit la commutation de la fréquence.

NEXT PRESET

Permet de sélectionner le nombre de chaînes.

Mode de fonctionnement CD

CD/II

Permet de sélectionner la source de programme ; permet de démarrer et d'interrompre la lecture de CD.

Permet de terminer la lecture du CD ; efface le programme musical du CD.

Appuyez brièvement sur : permet de sélectionner la prochaine plage ; appuyez brièvement sur : permet de rechercher un passage particulier.

Appuyez brièvement sur : permet de sélectionner la plage précédente ; appuyez de façon prolongée sur : permet de rechercher un passage particulier.

Permet d'ouvrir et de fermer le plateau CD.

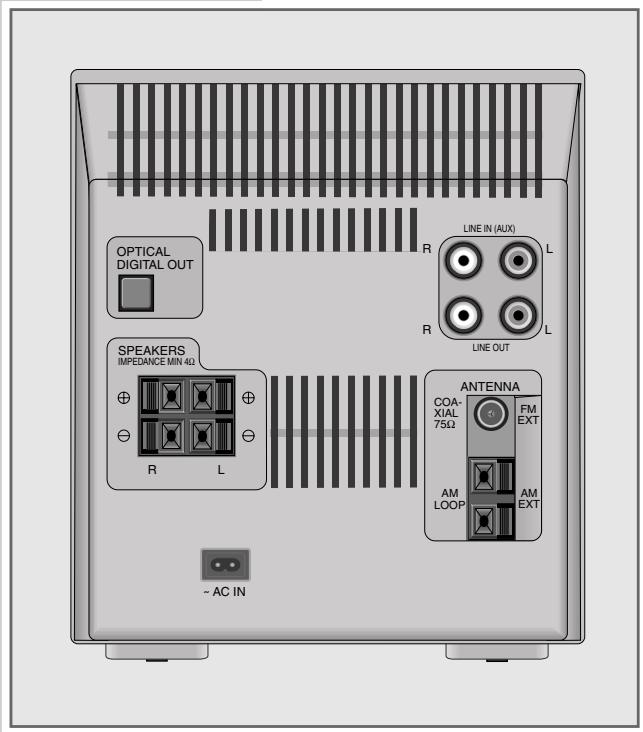

Face arrêtée de la chaîne stéréo

ANTENNA FMEXT	Douille d'antenne pour raccordement à l'antenne extérieureou à l'antenne-cable livrée avec la chaîne.
ANTENNA AMEXT	Serre-fils d'antenne pour l'antenne-cadrelivrée avec la chaîne.
OPTICALDIGITAL OUT	Sortie de signaux sonores pouren registrar un CD sur un apparéil d'enregistrement numérique.
LINE IN (AUX)	Entrée de signaux sonores pour un apparéil externe.
LINE OUT	Sortie de signaux sonores pour un apparéil externe.
SPEAKERSRL + RL-	Raccords des haut-parleurs pour lesenceintes comprises dans la livraisonR = canal droit, L = canal gauche.
~ AC IN	Douille pour cable secteur.La chaîne stéreo est déconnectée duréseau électrique seulement lorsque vousdébranchez la fiche au secteur.

Recommandations générales pour les appareils à laser

Le laser intégré dans l'appareil correspond à la classe 1 et sa conception technique lui confère une sécurité intrinsèque. Ainsi, il n'y a absolument aucun risque de dépassement du taux de radiation maximum autorisé.

Attention :

Si vous utilisez des installations autres que celles spécifiées dans ce mode d'emploi ou encore si vous suivez d'autres procédures, vous risquez de vous exposer à des rayonnements dangereux. Il y a fuite de rayonnement laser invisible lorsque le lecteur de CD est ouvert et que le verrouillage de sécurité est pointé. Ne vous exposez pas aux rayons.

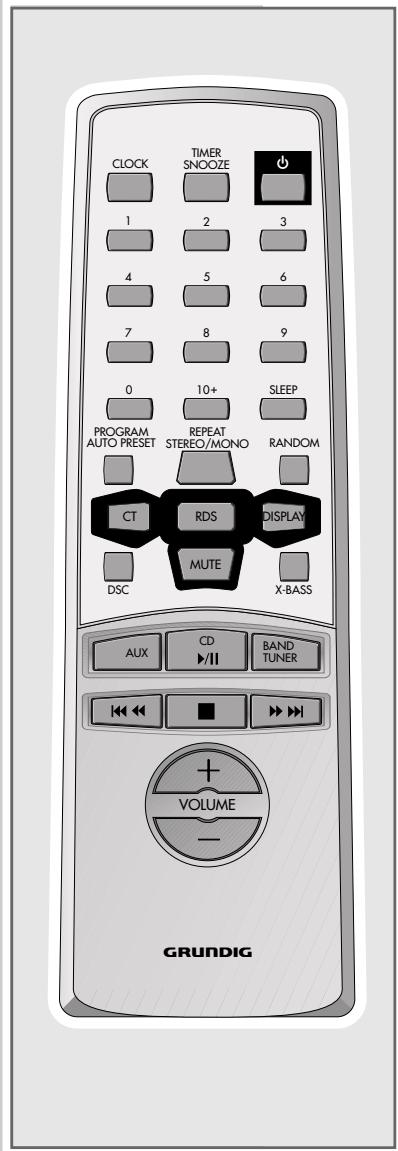

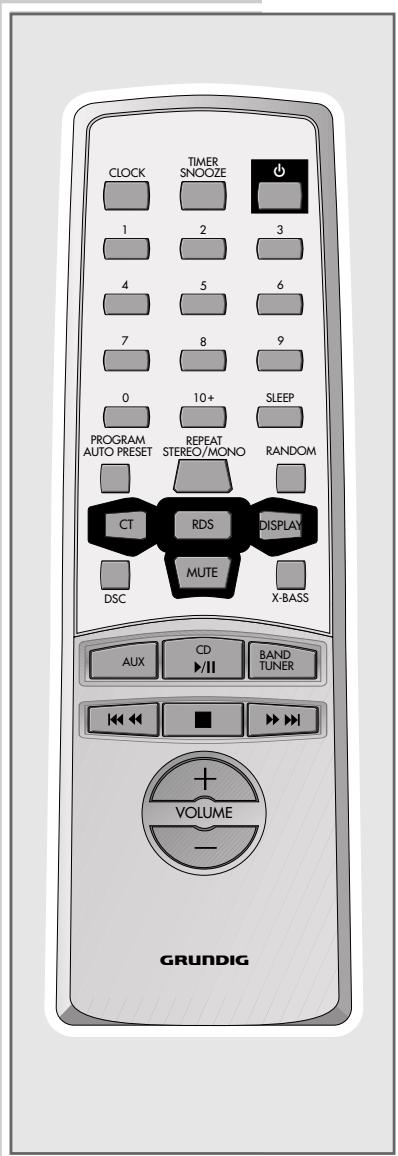

Télécommande

Commute la chaîne stéréo en mode veille (Stand-by) sur marche et de nouveau sur le mode veille.

TIMER SNOOZE

Pour le réglage de l'horloge de mise en marche et d'arrêt programmé.

CLOCK

Pour le réglage de l'heure.

1...0,+10

Touches numériques pour diverses opérations de saisie; appuyez d'abord sur « +10 » pour sélectionner les nombres de programme 10 à 20, puis entrez le nombre de programme à deux chiffres en appuyant sur « 0...9 »

SLEEP

Active la fonction Arrêt programmé.

PROGRAM

En mode Tuner : enregistre les numéros de stations ; lance la recherche de stations (Automatic Search Programming) ; en mode de fonctionnement CD : mémorise le programme musical.

AUTO PRESET

REPEAT

En mode Tuner : commute de Stereo

STEREO/MONO

sur réception Mono lors d'émissions stéréo.

RANDOM

En mode de fonctionnement CD : répète une plage ou tout le CD.

CT

En mode de fonctionnement CD : active la lecture de plages dans un ordre aléatoire.

RDS

En mode Tuner : sélectionne l'heure RDS.

DISPLAY

En mode de fonctionnement Tuner : sélectionne le mode RDS.

En mode de fonctionnement Tuner : pour appeler différentes informations sur l'affichage.

DSC Permet de sélectionner les réglages du son.

MUTE Permet d'activer et de désactiver le mode Silence.

X-BASS Pour «augmenter» le niveau des basses.

AUX Sélectionne la source de programme « AUX ».

CD II En mode de fonctionnement CD : lance la lecture du CD, commute sur Lecture-Pause.

BAND TUNER Permet de sélectionner la source de programme « TUNER », permet de sélectionner la gamme d'ondes FM ou MW.

En mode de fonctionnement Tuner : une légère pression permet de sélectionner la fréquence par étapes ; une pression prolongée lance la recherche.

En mode de fonctionnement CD : une brève pression permet de sélectionner une plage ; une pression maintenue permet de rechercher un passage particulier dans une plage.

En mode de fonctionnement CD : permet de terminer la lecture du CD.

• VOLUME - Permet de modifier le volume sonore.

RACCORDEMENTS ET PRÉPARATIFS

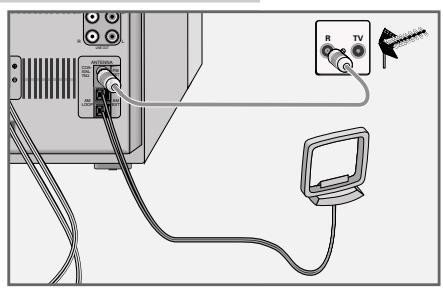

Raccordement de l'antenne

1 Enfichez le câble de l'antenne extérieure dans la douille d'antenne « ANTENNA FM EXT » de la chaîne stéréo.

Remarque :

Dans le cas où vous ne disposez pas d'antenne extérieure, servez-vous de l'antenne comprise dans la livraison. Celle-ci permet une qualité de réception suffisante des émetteurs FM (OUC) locaux.

Ne raccourcissez pas l'antenne livrée.

2 Enfichez le câble de l'antenne-cadre comprise dans la livraison « ANTENNA AM EXT » dans les serre-fils de la chaîne stéréo. Placez l'antenne dans la position permettant la meilleure réception possible.

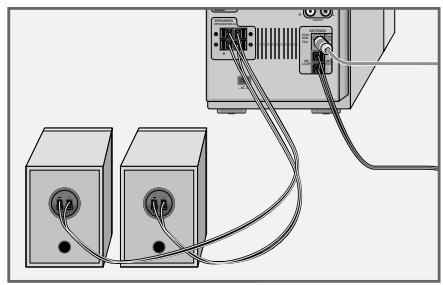

Branchement des enceintes

1 Introduisez le câble des enceintes dans les serre-fils « SPEAKERS R/L + R/L - » de la chaîne stéréo et « + INPUT - » dans ceux des enceintes. Branchez le câble rouge sur « + ».

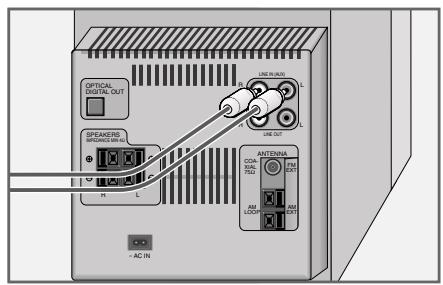

Raccordement d'un appareil externe

1 Raccordez la sortie audio de l'appareil externe (par exemple, téléviseur, lecteur DVD, etc.) avec un câble Cinch aux prises « LINE IN (AUX) » de la chaîne stéréo.

Remarque :

Mettez la chaîne stéréo à l'arrêt avant de raccorder des appareils externes. Veillez à effectuer le bon raccordement des canaux stéréo : R = canal droit (rouge), L = canal gauche (blanc).

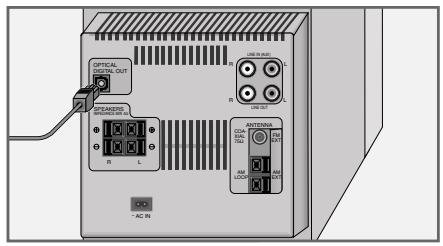

Raccordement d'un appareil d'enregistrement numérique

1 Raccordez la prise « DIGITAL OPTICAL OUT » de la chaîne stéréo avec le câble optique à la prise correspondante de l'appareil externe (par exemple, MD ou CDR).

Remarque :

Par cette prise, la lecture d'un CD peut être enregistrée avec un appareil d'enregistrement numérique.

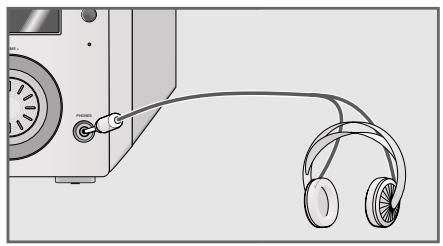

Raccordement du casque

1 Enfichez la fiche jack (Ø 3,5 mm) du casque dans la prise « PHONES » sur la face avant de l'appareil.

• Les enceintes de la chaîne stéréo sont désactivées.

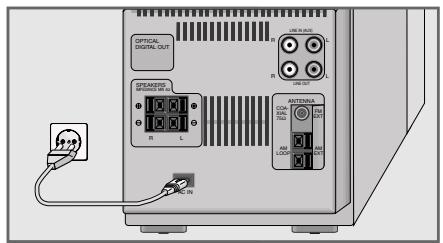

Branchement du câble secteur

Remarque :

Vérifiez que la tension secteur correspond bien à la tension indiquée sur la plaque signalétique (sur la face arrière de l'appareil).

L'appareil n'est débranché que si vous retirez la fiche secteur de la prise secteur.

1. Branchez le câble secteur fourni avec l'appareil dans la prise « AC IN » de l'appareil. 2. Branchez la fiche du câble secteur dans la prise secteur.

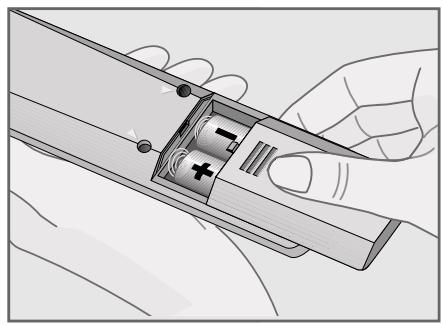

Mise en place des piles dans la télécommande

1. Ouvrez le casier des piles en faisant glisser le couvercle vers le bas pour le retirer. 2. Lorsque vous insérez les piles (de type Micro, par ex. AA, R6, UM3), respectez les pôles indiqués au fond du casier des piles.

Remarque :

Lorsque votre appareil ne réagit plus correctement à la télécommande, il se peut que les piles soient usées. Retirez impérativement les piles usées de l'appareil. La garantie du fabricant ne couvre aucun dégât occasionné par un oubli de piles usées dans l'appareil.

Remarque relative à l'environnement :

Ne jetez pas les piles, même si elles ne contiennent pas de métaux lourds, avec les ordures ménagères. Protégez votre environnement en déposant par exemple les piles usées dans un centre de collecte prévu à cet effet. Renseignez-vous sur la réglementation en vigueur dans votre pays.

Réglage de l'heure

Si la chaîne stéréo est branchée sur le secteur et que l'heure n'a pas été réglée, « CLOCK » et l'heure clignotent sur l'affichage.

CLOCK

000

1. Lorsque l'appareil est arrêté, appuyez de manière prolongée sur « CLOCK ». - Affichage : « CLOCK » et l'heure clignotent. 2. Réglez les heures avec « ▶▶▶ | ». 3. Réglez les minutes avec « ». 4. Confirmez l'entrée avec « CLOCK ».

1402

Affichage : « CLOCK » et l'heure.

5 Vous pouvez afficher l'heure pendant le fonctionnement de l'appareil en appuyant sur « CLOCK ».

Remarque :

Après une panne de courant ou lorsque la prise secteur a été débranchée, le réglage de l'heure doit être effectué à nouveau.

Actualisation automatique de l'heure

Certains émetteurs RDS diffusent l'information « Heure RDS ». Cette fonction vous permet d'actualiser automatiquement l'heure de l'appareil en mode RDS.

RDS

ST

CT ON

FLAT

1 Mettez en marche l'heure RDS avec « CT » sur la télécommande, lorsque la chaîne stéréo se trouve en mode Tuner.

Remarques :

L'affichage de l'heure est actualisé toutes les minutes par l'émetteur. La réception de la station RDS doit durer quelques minutes afin que la chaîne stéréo puisse recevoir les informations relatives à l'heure (voir également page 19).

Réglage des stations radio ...

... avec le programme de recherche (Auto Preset)

Grâce à cette fonction, l'appareil effectue de lui-même la recherche en fonction des premiers signaux de réception dans les gammes d'ondes FM et OM (MW). Vous pouvez mémoriser 20 stations radio (FM et OM). L'appareil enregistre des stations FM sur les numéros de station 1 à 10 et des stations OM sur les numéros de station 11 à 20.

1. Mettez l'appareil en marche en appuyant sur « TUNER ». Affichage : gamme d'ondes (« FM » ou « MF ») et fréquence. 2. Sélectionnez la gamme d'ondes souhaitée (FM ou OM) en appuyant sur « BAND ». 3. Activez le programme de recherche en appuyant de manière prolongée sur « PROGRAM AUTO PRESET » sur la télécommande.

Affichage : « MEMORY » clignote, le nombre des stations trouvées est affiché, ainsi que la fréquence (en continu). Un maximum de 10 stations sont mémorisées automatiquement par bande.

Remarque :

Les stations mémorisées auparavant sur les numéros de stations sont effacées.

... avec la recherche manuelle

1. Mettez l'appareil en marche en appuyant sur « TUNER ». Affichage : gamme d'ondes (« FM » ou « MF ») et fréquence. 2. Sélectionnez la gamme d'ondes souhaitée (FM ou OM) en appuyant sur « TUNER BAND ». 3. Réglez la station radio en appuyant sur « | » ou sur « » ». Appuyez de manière prolongée sur « | » ou sur « » » pour lancer la recherche de la prochaine station radio, appuyez sur « | » ou brièvement sur « » » pour modifier progressivement la fréquence. 4. Réglez la station souhaitée et appuyez brièvement sur « PROGRAM AUTO PRESET » sur la télécommande.

Affichage : « MEMORY » clignote, ainsi que la fréquence de la station.

5 Sélectionnez le numéro de station en appuyant sur « 1...0, +10 » sur la télécommande. 6 Mémorisez la station en appuyant sur « PROGRAM AUTO PRESET » sur la télécommande.

Affichage : la gamme d'ondes et la fréquence, puis le nom de la station.

7 Répétez les étapes 3 à 6 pour mémoriser d'autres stations.

Remarque :

Si les centres émetteurs correspondants transmettent des informations RDS, la chaîne stéréo reprend le nom de la station.

Affichage : par exemple « F 95.70 », suivi du nom de la station.

Effacer les réglages

Cette fonction vous permet d'effacer tous les réglages mémorisés.

1 Lorsque l'appareil est en marche, appuyez sur « RESET » sur le fond de l'appareil, par exemple à l'aide d'un trombone.

FONCTIONS GÉNÉRALES

Mise en marche et à l'arrêt

1 Mettez la chaîne stéréo en marche à partir du mode veille (stand by), en appuyant sur « ON/OFF » sur l'appareil ou sur « O » sur la télécommande. - La source de programme sélectionnée en dernier est activée automatiquement.

Remarque :

Pour mettre l'appareil en marche, il est également possible d'utiliser les touches suivantes sur l'appareil ou sur la télécommande :

TUNER/BAND « - Mode de fonctionnement Tuner ;

« CD » - Mode de fonctionnement CD ;

« AUX » - Fonctionnement d'appareils externes.

2 Commutez l'appareil avec « ON/OFF » sur l'appareil ou avec « U » sur la télécommande en mode veille (Stand-by).

Remarque :

La chaîne stéréo n'est déconnectée du réseau électrique qu'en débranchant la fiche secteur.

Sélection de la source de programme

1 Sélectionnez la source de programme en sélectionnant « TUNER », « CD » ou « AUX » sur l'appareil ou sur la télécommande.

- Affichage : « F# 87.50 », « C » ou « R U H ».

Réglage du volume

1 Modifiez le volume sonore en appuyant sur « - VOLUME + »

- Affichage : brièvement « VOL » (de « O » à « 50 »)

AUX

FLAT

VOL

22

FLAT

MUTE

FLAT

Mode Silence (Mute)

Cette fonction vous permet de commuter l'appareil en mode « Silence ».

1. Mettez en marche ou arrêtez le mode Silence en appuyant sur « MUTE » sur la télécommande.

- Affichage : « MUTE » clignote.

FONCTIONS GÉNÉRALES

POPS

Réglage du son

Vous disposez de cinq possibilités de réglage :

Les réglages de son « POPS », « ROCK », « CLASSIC », « JAZZ » et « FLAT » peuvent être sélectionnés en fonction de la musique que vous écoutez.

1. Sélectionnez le réglage de son souhaité avec « DSC ».

- Affichage : « POPS », « ROCK », « CLASSIC », « JAZZ » ou « FLAT ».

Amplification des basses

1 Activez ou désactivez l'augmentation des basses en appuyant sur «X-BASS».

-Affichage: «X-BASS».

ST

F

87.50

MHz

FLAT

ST

F

P02

FLAT

MONO

F

89.20 MHz

FLAT

Sélection de la source de programme Tuner

1. Sélectionnez la source de programme avec « TUNER BAND ».

• Affichage : station radio sélectionnée en dernier.

Sélection du numéro de station

1. Sélectionnez la gamme d'ondes (FM ou OM) avec « TUNER BAND ».

2. Sélectionnez progressivement le numéro de station en appuyant sur « NEXT PRESET » sur l'appareil.

• Affichage : le numéro de station s'affiche brièvement, puis « F 87.50 » ou le nom de l'émetteur ;

ou bien

Sélectionnez directement le numéro de station en appuyant sur « 1...0, +10 » sur la télécommande.

• Affichage : le numéro de station s'affiche brièvement, puis « F 87.50 » ou le nom de l'émetteur.

Réception Stéréo/Mono

Si l'appareil reçoit des émissions FM stéréo, « ST » apparaît sur l'affichage. Si le signal de cette émission FM stéréo est faible et que par conséquent la qualité sonore est mauvaise, il est possible de commuter sur réception Mono.

1. Commutez sur réception Mono en appuyant sur « STEREO/MONO » sur la télécommande.

- Affichage : « MONO ».

Pour commuter sur FM Stéréo, appuyez à nouveau sur « STEREO/MONO » de la télécommande.

Affichage : « ST ».

Service d'émission RDS

RDS (Radio Data System) est un système d'informations que la plupart des émetteurs FM (UKW) émettent.

Lorsque l'appareil reçoit une station radio RDS, le nom de la station apparaît sur l'affichage, par exemple « FANRTS » et « RDS ».

Remarque :

Il peut s'écouler quelques instants avant que toutes les informations RDS soient disponibles.

Recherche de stations RDS

1. Activez la fonction en appuyant sur « RDS » de la télécommande.

Affichage : « RDS » et « RDS ON ».

2. Pour rechercher une station RDS, appuyez sur « » ou appuyez de manière prolongée sur « ».

• Une station RDS est recherchée.

ou bien

Sélectionnez directement dans la mémoire de stations la station RDS mémorisée en appuyant sur « 1...0, +10 » de la télécommande.

Affichage : le numéro de station s'affiche brièvement, puis « F# 87.50 » ou le nom de l'émetteur.

Remarque :

Si «RDS ON» est sélectionné, mais que vous ne recevez aucun programme avec des données RDS, «RDS» clignote sur l'affichage.

Appel d'informations RDS

1. Appuyez de façon répétée sur «DISPLAY» sur la télécommande.

• Sur l'affichage apparaissent d'abord la fréquence, puis le type de programme (PTY), l'heure, le texte radio, le nom de l'émetteur et de nouveau la fréquence.

Heure RDS

Quelques stations diffusent l'information "Heure RDS".

Pour appeler l'heure RDS, appuyez aussi souvent que nécessaire sur DISPLAY sur la télécommande, jusqu'à ce que «CT» apparaisse sur l'affichage. - Après quelques instants, l'heure actuelle apparaît sur l'affichage.

Remarques :

L'affichage de l'heure est actualisé chaque minute. L'exactitude dépend de l'information diffusée par l'émetteur. La station RDS doit être réglée quelques minutes pour permettre la transmission des informations concernant l'heure. Si aucune heure RDS n'est transmise, «NODT» apparaît sur l'affichage, «CT» s'éteint et le nom de l'émetteur du programme est affiché après un bref instant.

Texte radio

Certaines stations RDS diffusent l'information "Radiotext". Il s'agit d'informations supplémentaires concernant l'émetteur et son programme. "Radiotext" défile à l'affichage. Étant donné que ces informations sont retransmises par la station signe par signe, il se peut que la réception du texte dans son intégralité prenne un certain temps.

Pour appeler le texte radio, appuyez sur «DISPLAY» sur la télécommande jusqu'à ce que «RT» apparaisse sur l'affichage. - Les informations s'affichent après quelques instants.

Remarques :

En cas de mauvaises conditions de réception, il peut y avoir des trous dans le "Radiotext".

Si aucun "Radiotext" n'est proposé, "100RT" apparaît sur l'affichage, RT s'éteint et le nom de la station est affiché après un bref instant.

UTILISATION DU LECTEUR DE CD

Fonctions de base du lecteur de CD

La chaîne stéréo est conçue pour fonctionner avec des CD audio portant le logo représenté ci-contre, ou des CD-R contenant des données audio.

Maintenez toujours le lecteur CD de l'appareil fermé afin que la poussière ne s'accumule pas sur l'optique laser. Ne collez pas d'autocollants sur le CD. Veillez à ce que la surface du CD soit propre.

Votre chaîne stéréo peut lire aussi bien les CD traditionnels de 12 cm que les CD de 8 cm. Vous n'avez pas besoin d'un adaptateur.

Sélection de la source de programme CD

1. Sélectionnez la source de programme avec « CD ».

• S'il n'y a pas de CD sur le plateau CD, « CD » apparaît sur l'affichage, suivi de « NO DISC ».
• Si un CD est déjà introduit, « CD » apparaît sur l'affichage, suivi du nombre de plages et de la durée totale du CD. Puis l'appareil démarre automatiquement la lecture.

Mise en place du CD

1. Ouvrez le compartiment CD en appuyant sur « sur l'appareil.

• Le plateau CD s'ouvre. Affichage : « OPEN », puis « CD ».

2. Placez le CD de votre choix dans le compartiment avec l'impression vers le haut. 3. Fermez le compartiment CD en appuyant sur « » sur l'appareil.

• Affichage : « CLOSE », l'appareil "lit" le contenu du CD. À l'affichage apparaissent le nombre de plages et la durée totale du CD, par exemple « 12 60:35 ». Si le CD introduit possède plus de 15 plages, l'affichage « OVER » apparaît également.

01 0:25

123456789101112131415

FLAT OVER

07

789101112131415

FLAT OVER

08

0:00

8 9 10 11 12 13 14 15

FLAT OVER

Lecture d'un CD

1 Démarrez la lecture en appuyant sur «CD» II«.

-La lecture commence par la première plage. -Affichage:» «, numero de la plage en cours de lecture et durée de lecture écoulée de la plage.

La lecture s'arrête à la fin du CD.

2 Commutez sur Lecture Pause en appuyant sur CD II. - Affichage II , la durée de lecture écoulée de la plage clignote. 3 Poursuivez la lecture en appuyant sur CD II. 4 Pour terminer la lecture, appuyez sur «.

Sélection d'autres plages

Pour sélectionner la plage précédente ou suivante, appuyez plusieurs fois brièvement pendant la lecture sur « |« « ou » « » « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « « «« le nombre de la plage apparaisse sur l'affichage ;

ou bien

Sélectionnez la plage souhaitée en appuyant sur «1...0» et sur «+10» sur la télécommande.

La lecture de la plage commence automatiquement.

Répétition de la plage en cours de lecture

1. Pendant la lecture, appuyez brièvement sur »|«.

La plage est relue depuis le début.

Particularités du lecteur de CD

Recherche d'un passage d'une plage

1. Pendant la lecture, appuyez sur « | « « ou « » « et maintenez la touche enfoncée jusqu'à ce que le passage souhaité soit trouvé.

Lorsque vous relâchez la touche « | » ou la touche « », la lecture se poursuit.

• Affichage : plage actuelle et durée de lecture.

Remarque :

Pendant la recherche, le volume sonore baisse.

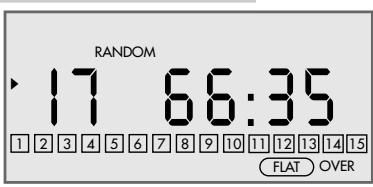

Lecture des plages dans un ordre aléatoire

1. Sélectionnez la fonction en appuyant sur « RANDOM » sur la télécommande. - Affichage : « RANDOM ». 2. Démarrez la lecture en appuyant sur « CD » II « . - Les plages du CD sont lues dans un ordre aléatoire. 3. Pour désactiver cette fonction, appuyez sur « RANDOM » sur la télécommande.

- Affichage : « RANDOM » disparaît.

• Les plages sont lues dans l'ordre numérique.

07

789101112

FLAT

01

9 10 11 12

FLAT

12

60:35

123456789101112

FLAT

12

4:28

12

FLAT

Répétition d'une plage (Repeat one)

1 Sélectionnez la plage souhaitée en appuyant sur « ou sur » ▷ ▷ ▷ ▷ «.

2 Sélectionnez la fonction Repeat en appuyant sur « REPEAT « sur la télécommande.

-Affichage:

3 Démarrez la lecture en appuyant sur

-La plage est répétée.

4 Pour désactiver la fonction, appuyez deux fois sur « REPEAT« sur la télécommande.

-Affichage: «disparaît.

Répétition de toutes les plages (Repeat Disc)

Pour sélectionner la fonction "Repeat", appuyez deux fois sur «REPEAT» sur la télécommande.

- Affichage : « ALL » apparaît, toutes les plages sont répétées.

2 Démarrez la lecture en appuyant sur « ▶▶ ».

- La lecture du CD est répétée.

3 Pour désactiver cette fonction, appuyez sur « REPEAT » sur la télécommande.

- Affichage : « ALL » disparaît.

Création d'un programme musical - Lecture des plages dans l'ordre souhaité

Vous pouvez mémoriser et lire dans un ordre particulier jusqu'à 20 plages par CD introduit. Il est possible de mémoriser la même plage plusieurs fois.

Sélection, mise en mémoire et lecture de plages sélectionnées

Remarque :

1 Insérez le CD dans le compartiment CD. L'appareil doit être mis sur "Arrêt". 2 Sélectionnez la fonction en appuyant sur «PROGRAM AUTO PRESET» sur la télécommande. - Affichage : « MEMORY », « --- - - » et « P-□ ». 3 Sélectionnez la plage souhaitée en appuyant sur « 1...0 » (et « +10 ») sur la télécommande. - Affichage : « O » (pour la première plage) et « P-O » (position mémorisée). 4 Mémorisez la plage en appuyant sur «PROGRAM AUTO PRESET» sur la télécommande.

Remarque :

Pour mémoriser d'autres plages, répétez les points 3 et 4.

5 Démarrez la lecture des plages sélectionnées en appuyant sur « CD » « ▶ ». La lecture commence par la première plage programmée.

Effacer le programme musical

1. Mettez l'appareil sur "Arrêt", puis appuyez sur « ■ » ;

ou bien

appuyez sur ◀ sur l'appareil.

- Affichage : « MEMORY » disparaît.

UTILISATION DE L'HORLOGE

Votre chaîne stéréo comporte deux modes de fonctionnement de l'horloge :

• L'horloge de mise en marche / à l'arrêt qui permet de programmer la chaîne stéréo pour qu'elle se mette en marche et s'éteigne ensuite à une heure préprogrammée.
• L'horloge d'arrêt programmé, qui génère l'arrêt de votre chaîne stéréo à l'heure à laquelle vous l'avez programmée.

Horloge de mise en marche

Réglage de l'horloge de mise en marche

Remarque :

Vous pouvez effectuer ce réglage en mode marche ou en mode veille.

Vous devez régler l'heure sur la chaîne stéréo.

Lors de la mise en marche, l'appareil se règle sur la source de programme sélectionnée en dernier.

5:05

9:10 OFF

1 Appuyez sur TIMER/SNOOZE*. - Affichage : Les symboles 1, ON et les informations actuelles de l'horloge clignotent. 2 Réglez l'heure de mise en marche en appuyant sur ▶▶▶|. 3 Réglez les minutes de l'heure de mise en marche en appuyant sur |. 4 Appuyez sur TIMER/SNOOZE.

- Affichage : Les symboles 1, OFF et les informations actuelles de l'horloge clignotent.

14:05

5 Réglez l'heure de mise à l'arrêt en appuyant sur ▶▶▶|. 6 Réglez les minutes de l'heure de mise à l'arrêt en appuyant sur |. 7 Terminez le réglage en appuyant sur TIMER/SNOOZE. - Affichage : Ⓞ.

CLOCK SNOOZE

6:05

Interruption et répétition de la fonction horloge

1 Vous pouvez interrompre l'horloge en appuyant sur TIMER/SNOOZE sur l'appareil.

• Après environ 5 minutes, l'horloge remet l'appareil en marche.

Remarque :

Vous pouvez interrompre plusieurs fois l'horloge pendant la mise en marche.

Déactivation du réglage de l'horloge de mise en marche

Pour désactiver la fonction d'horloge de mise en marche, appuyez sur TIMER/SNOOZE jusqu'à ce que le symbole ⊙ s'éteigne.

-La fonction réveil est désactivée pendant toute la journée suivante ou bien

mettez l'appareil à l'arrêt en appuyant sur «ON/OFF».

-La fonction réveil est conservée pendant toute la journée suivante.

Horloge d'arrêt programmé

Réglage de l'horloge d'arrêt programmé

1 Allumez l'appareil en appuyant sur «ON/OFF». 2 Sélectionnez la fonction en appuyant sur «SLEEP». - Affichage : «U» et «SLEEP». 3 Réglez l'horaire souhaité par étapes de 10 minutes (de 10 à 120 minutes) en appuyant sur «SLEEP».

• À l'heure sélectionnée, la chaîne stéréo s'éteint.

Remarques :

Pour vérifier le temps de lecture restant, appuyez une fois sur «SLEEP».

Désactiver la fonction Horloge d'arrêt programmé

1 Pour éteindre l'horloge d'arrêt programmé, appuyez sur «ON/OFF» ou sur «SLEEP» sur la télécommande jusqu'à ce que l'affichage «SLEEP» s'éteigne (l'appareil reste allumé).

CE

Nettoyage du lecteur de CD

Si l'appareil ne lit pas correctement les CD, utilisez un CD de nettoyage disponible dans le commerce pour nettoyer l'optique laser. D'autres méthodes de nettoyage risqueraient de détruire l'optique laser. Pour le nettoyage du CD, utilisez un chiffon non pelucheux et pour essuyer, suivez une ligne droite allant du centre du CD vers l'extérieur; n'utilisez pas de produits détergents pour vinyles ni de solutions ou de produits à recycler.

Maintenez toujours le plateau CD de la chaîne stéréo fermé afin que la poussière ne s'y accumule pas.

\section*{Caractéristiques techniques}

Cet appareil est antiparasité conformément aux directives européennes en vigueur.

Ce produit est conforme aux directives européennes 89/336/CEE, 73/23/CEE et 93/68/CEE.

Cet appareil correspond à la prescription de sécurité DIN EN 60065 (VDE 0860) et donc à la prescription de sécurité internationale IEC 60065.

Amplificateur

Puissance de sortie :

Puissance sinusoïdale 2× 8W

Puissance musicale 2× 12 W

Sensibilité

d'entrée/Impédance

500 mV/22 kΩ

Unité de réception

Gamme des fréquences :

Réponse fréquentielle :

20 Hz ... 20 kHz

Écart de tension

psophométrie :

(bruit pondéré) > 85 dB

Système

Tension d'alimentation :

Tension de service 230 V~

Fréquence du réseau 50/60 Hz

Puissance absorbée max. 70 W

Puissance absorbée en veille

<2W

Dimensions et poids

Dimensions de l'appareil

H×L 145×182×245 mm

Poids de l'appareil 3,1 kg

Dimensions des enceintes

Dimensions (L × H × P) : 130 × 170 × 197 mm

Poids par enceinte : 1,3 kg

Comment remédier soi-même aux pannes ?

Votre chaîne stéréo n'est pas forcément à l'origine des éventuels problèmes de son. Ces problèmes peuvent également provenir d'un câble débranché par inadvertance, de CD endommagés ou de piles de télécommande usagées. Si les opérations suivantes ne donnent pas les résultats escomptés, adressez-vous à un point de vente spécialisé.

Panne	Cause/Remède possible
Absence de son.	Réglage du volume sonore trop faible ; augmentez-le. Le casque est raccordé ; débranchez le casque. Le cable secteur n'est pas correctement raccordé, raccordez-le correctement. Le mode Silence est activé.
L'appareil ne réagit pas à l'actionnement des touches.	Décharge electrostatique. Eteignez l'appareil, retirez la fiche secteur et rebranchez-la après quelques secondes. Appuyez sur la touche «RESET«.
La télécommande ne fonctionne pas.	Piles usées ; remplacez les piles. Ecart trop grand ou angle incorrect par rapport à l'ap-pareil.
Réception radio défectueuse.	Signal antennale faible ; contrôle l'antenne. Interférences produit par des apparciels électriques tels que des téléviseurs, magnétoscopes, ordinateurs, lampes fluorescentes, thermostats, moteurs etc. Maintenez l'ap-pareil à distance des apparciels électriques.
Des plages du CD sont sautées.	Le CD est endommagé ou encrassé ; remplacez ou nettoy-ez le CD. Les fonctions PROGRAM (programme musical) ou RAN-DOM sont activées. Désactivez ces fonctions.
