H5360 Series Guide Utilisateur
Droits d'auteur © 2009. Acer Incorporated.
Tous droits réservés.
Guide Utilisateur du Projecteur de la Gamme H5360 Acer
Diffusion initiale : 08/2009
Des modifications peuvent être apportées de temps à autre aux informations contenues dans cette publication. Ces modifications seront ajustées aux nouvelles éditions de ce manuel. La présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux informations contenues dans ce manuel et n'offre notamment aucune garantie quant à la valeur marchande de ce produit ou son adéquation à une utilisation particulière.
Enregistrez le numéro de série, la date d'achat et le numéro de modèle dans l'espace prévu ci-dessous. Le numéro de série et le numéro de modèle sont imprimés sur l'étiquette collée sur le châssis. Toute correspondance concernant cette unité doit inclure ces informations.
Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie sur un support quelconque, par quelque procédé que ce soit, notamment électronique, mécanique, photocopie, enregistrement ou autre, sont interdites sans l'autorisation écrite préalable d'Acer Incorporated.
Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification uniquement et sont la propriété de leurs détenteurs respectifs.
« HDMI™, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de LLC. »
Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit.
Éteindre le produit avant tout nettoyage
Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage.
Mise en garde concernant la prise lors de la déconnexion de l'ordinateur
Observez les consignes suivantes lorsque vous connectez et déconnectez l'alimentation à une alimentation externe :
- Installez le bloc d'alimentation avant de connecter le cordon d'alimentation sur la prise d'alimentation secteur.
- Débranchez le cordon d'alimentation avant de déconnecter le bloc d'alimentation du projecteur.
- Si le système utilise plusieurs sources d'alimentation, coupez l'alimentation du système en débranchant tous les cordons d'alimentation des sources d'alimentation.
Mise en garde concernant l'accessibilité
Assurez-vous que la prise d'alimentation dans laquelle vous branchez le cordon d'alimentation est facilement accessible et se situe au plus près possible de l'équipement. Si vous devez couper complètement l'alimentation de l'équipement, assurez-vous de débrancher le cordon d'alimentation de la prise murale.
Avertissements !
- Ne pas utiliser ce produit après l'eau.
- Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le produit tombe, il risque d'être endommagé sérieusement.
- Les fentes et les ouvertures sont conçues à des fins de ventilation ; pour assurer un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires.
Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.
- N'introduisez jamais d'objets de quelque sorte que ce soit dans ce produit à travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.
- Pour éviter d'endommager les composants internes et prévenir une éventuelle fuite de la batterie, ne pas placer le produit sur une surface vibrante.
- Ne jamais utiliser ce produit en faisant du sport, de l'exercice ou dans un environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les périphériques à base de ventilateur, ou la lampe.
Utilisation de l'énergie électrique
- Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.
- Ne laissez rien reposer sur le cordon d'alimentation. Ne placez pas ce produit dans un endroit où son cordon se trouve dans un passage fréquenté.
- Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.
- Ne surchargez pas une prise d'alimentation, une barrette de connexion d'alimentation ou une prise de courant en connectant trop d'appareils. La charge globale du système ne doit pas dépasser 80 % de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80 % de la valeur nominale d'entrée de la barrette de connexion. L'adaptateur secteur de ce produit est équipé d'une fiche à trois dents avec mise à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d'insérer la fiche de l'adaptateur secteur. N'insérez pas la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails.
Avertissement ! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n'est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures.
Remarque : La brochure de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.
Utilisez uniquement le cordon d'alimentation fourni pour ce produit. Si vous devez changer le cordon d'alimentation, assurez-vous que le nouveau cordon d'alimentation est conforme aux exigences ci-dessous : type amovible, répertorié UL/certifié CSA, type SPT-2, courant nominal 7 A 125 V minimum, approuvé VDE ou équivalent, longueur de 4,6 mètres (15 pieds) au maximum.
Dépannage du produit
Ne tentez pas de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou à d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié.
Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes :
Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché. Si un liquide a été renversé dans le produit. Si le produit a été exposé à la pluie ou à l'eau. Si le produit est tombé ou si le boîtier a été endommagé. - Si le produit laisse apparaître une modification notable de ses performances, cela indique une nécessité de dépannage. - Si le produit ne fonctionne pas correctement après avoir suivi les instructions d'utilisation.
Remarque : Réglez seulement les commandes qui sont couvertes par les instructions de fonctionnement, car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit.
Avertissement ! Pour des raisons de sécurité, ne pas utiliser de pièces non conformes lorsque vous ajoutez ou changez des composants. Consultez votre revendeur pour connaître les options d'achat.
Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.
Consignes de sécurité complémentaires
- Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux.
- Allumez d'abord le projecteur et ensuite les sources de signaux.
- Ne pas placer le produit dans les environnements suivants :
- Un espace mal aéré ou espace clos. Un espace libre de 50 cm au minimum entre les murs et le projecteur avec une circulation de l'air libre est requis.
- Des endroits où la température risque de devenir trop importante, par exemple à l'intérieur d'un véhicule avec toutes les vitres fermées.
- Des endroits où une forte humidité, la poussière ou la fumée de cigarette peuvent détériorer les composants optiques en réduisant leur durée de vie et en noirissant l'image.
- Des endroits à proximité d'une alarme-incendie. Des endroits avec une température ambiante supérieure à 40 °C / 104 °F. Des endroits dont les altitudes sont supérieures à 10 000 pieds.
- Débranchez immédiatement l'appareil si vous constatez un dysfonctionnement avec votre projecteur. Arrêtez d'utiliser l'appareil si une fumée, un bruit ou une odeur anormale provient de votre projecteur. Cela risque de provoquer un incendie ou une électrocution. Dans de tels
cas, débranchez immédiatement votre appareil et contactez votre revendeur.
- Ne continuez pas à utiliser le produit en cas de panne ou de chute. Dans de tels cas, contactez votre revendeur pour une inspection.
- N'exposez pas l'objectif du projecteur à la lumière du soleil. Cela risque de provoquer un incendie.
- Lorsque vous éteignez le projecteur, assurez-vous qu'il termine son cycle de refroidissement avant de couper l'alimentation.
- Ne coupez pas l'alimentation principale brusquement et ne débranchez pas le projecteur pendant son fonctionnement. Cela risque de casser la lampe, de provoquer un incendie, des électrocutions ou d'autres problèmes. Le moyen le plus sûr est de patienter jusqu'à ce que le ventilateur s'arrête avant de couper l'alimentation principale.
- Ne touchez pas la grille de sortie d'air et le panneau inférieur qui peuvent être brûlants. Nettoyez régulièrement le filtre à air le cas échéant. La température interne peut augmenter et provoquer des dommages si le filtre ou les fentes d'aération sont obstrués par la poussière ou la saleté.
- Ne regardez pas directement dans la grille de sortie d'air lorsque le projecteur est en fonctionnement. Cela risque de vous blesser les yeux.
- Ouvrez toujours l'obturateur ou retirez le couvre-objectif lorsque le projecteur est en fonctionnement.
- N'obstruez pas l'objectif du projecteur avec un objet quelconque lorsque le projecteur est en cours de fonctionnement ; dans le cas contraire, cela risque de provoquer une surchauffe et une déformation de l'objet ou même un incendie. Pour éteindre temporairement la lampe, appuyez sur HIDE (Cacher) sur la télécommande.
- La lampe devient extrêmement chaude pendant le fonctionnement. Laissez le projecteur refroidir pendant environ 45 minutes avant de retirer l'assemblage de la lampe pour un remplacement.
- N'utilisez pas la lampe au-delà de sa durée de vie estimée. Dans de rares cas, cela risque de briser la lampe.
- Ne changez jamais l'assemblage de la lampe ou d'autres composants électroniques sans débrancher préalablement le projecteur.
- Le produit détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsque le projecteur affiche le message d'avertissement. Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes de remplacement.

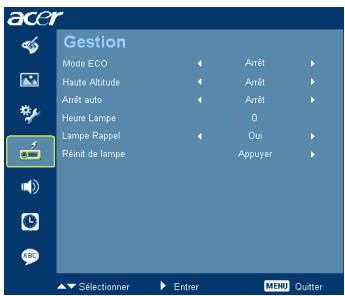

- Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l'OSD après avoir changé le module de la lampe.
- Ne tentez pas de démonter ce projecteur. La présence de hautes tensions dangereuses à l'intérieur de l'appareil risque de provoquer des blessures. La seule pièce récupérable par l'utilisateur est la lampe équipée de son propre couvercle amovible. Adressez-vous uniquement à un technicien professionnel de dépannage qualifié pour tout dépannage.
- N'installez pas le projecteur verticalement. Le projecteur peut tomber, ce qui provoquera des blessures ou des dommages.
- Ce produit est capable d'afficher des images inversées pour une installation avec fixation au plafond. Utilisez uniquement le kit de montage au plafond Acer et assurez-vous qu'il est solidement installé.
Environnement de fonctionnement pour la fonction sans fil (en option)
Avertissement ! Pour des raisons de sécurité, éteignez tous les périphériques de transmission radiofréquence ou sans fil lorsque vous utilisez cet équipement dans les conditions suivantes. De tels périphériques peuvent comprendre, sans s'y limiter : LAN sans fil (WLAN), Bluetooth et/ou 3G.
Assurez-vous de respecter toutes les réglementations en vigueur dans toutes les régions et éteignez toujours votre appareil lorsque son utilisation est interdite ou lorsqu'il risque de provoquer des interférences ou un danger. Utilisez l'équipement uniquement dans ses positions de fonctionnement habituelles. Cet équipement est conforme aux directives concernant l'exposition aux radiofréquences lorsqu'il est utilisé correctement et lorsque cet appareil ainsi que son antenne sont positionnés à une distance d'au moins 1,5 centimètre (5/8 pouce) de votre corps. Il ne doit pas contenir de métal et vous devez positionner l'équipement à la distance mentionnée ci-dessus pour le séparer de votre corps.
Pour pouvoir transférer les fichiers de données ou les messages avec succès, cet équipement nécessite une connexion réseau de bonne qualité. Dans certains cas, le transfert des fichiers de données ou des messages risque d'être bloqué jusqu'à ce qu'une bonne connexion soit présente.
Assurez-vous de bien respecter les consignes de distance jusqu'à ce que le transfert soit terminé.
Les composants de cet équipement sont magnétiques. Les matériaux métalliques peuvent être attirés par l'équipement et les personnes portant des prothèses auditives ne doivent pas tenir cet équipement près des oreilles portant des prothèses auditives. Ne placez pas de cartes de crédit ou autres supports de stockage magnétiques à proximité de l'équipement car les données enregistrées dedans risquent d'être effacées.
Équipements médicaux
L'utilisation de tout équipement de transmission à fréquence radio, y compris les téléphones sans fil, risque d'interférer avec les fonctionnalités des équipements médicaux insuffisamment protégés. Consultez un médecin ou le constructeur des équipements médicaux pour déterminer s'ils sont suffisamment protégés contre l'énergie radiofréquence externe ou si vous avez une question quelconque. Éteignez votre appareil dans les établissements de soins médicaux en respectant toutes les réglementations affichées dans ces lieux qui vous imposent de le faire. Les hôpitaux ou les centres de soins médicaux peuvent utiliser des équipements pouvant être sensibles aux transmissions radiofréquences externes.
Stimulateurs cardiaques. Les constructeurs de stimulateurs cardiaques conseillent de respecter une distance de séparation minimale de 15,3 centimètres (6 pouces) entre les appareils sans fil et un stimulateur cardiaque pour éviter d'éventuelles interférences avec le stimulateur cardiaque. Ces recommandations sont conformes aux conseils et à la recherche indépendante menée par Wireless Technology Research. Les personnes portant un stimulateur cardiaque doivent respecter les consignes ci-dessous :
- Gardez toujours l'appareil à une distance de plus de 15,3 centimètres (6 pouces) du stimulateur cardiaque.
- Ne transportez pas l'appareil près de votre stimulateur cardiaque lorsque l'appareil est sous tension. Si vous doutez de la présence d'interférences, éteignez votre appareil et déplacez-le.
Prothèses auditives. Certains appareils sans fil numériques peuvent interférer avec certaines prothèses auditives. Si des interférences se produisent, consultez votre fournisseur.
Véhicules
Les signaux Fréquence Radio risquent d'influencer des systèmes électroniques mal installés ou insuffisamment protégés dans des véhicules à moteur, comme le système d'injection électronique, le système de freinage avec antiblocage électronique, le système électronique de contrôle de la vitesse et le système de coussin de sécurité gonflable. Pour de plus amples informations, consultez le constructeur ou un représentant agréé de votre véhicule ou d'autres équipements ajoutés. Seul un personnel de dépannage qualifié est autorisé à réparer l'appareil ou à installer l'appareil dans un véhicule. Une installation inappropriée ou un dépannage incorrect pourrait être dangereux et risque d'invalider la garantie couvrant l'appareil. Vérifiez régulièrement que tous les équipements sans fil dans votre véhicule sont installés et fonctionnent correctement. Ne pas conserver ou transporter des produits à base de matières liquides inflammables, des produits à base de vapeur ou des produits explosifs dans le même compartiment où vous rangez cet appareil, ses composants ou ses accessoires. En ce qui concerne les véhicules équipés de coussins de sécurité gonflables, notez bien que les coussins de sécurité gonflables gonflent avec une force très importante. Pour cette raison, ne placez aucun objet et n'installez aucun équipement sans fil portable par-dessus ou dans le rayon de fonctionnement des coussins de sécurité gonflables. Si un équipement sans fil pour véhicule est installé incorrectement et si les coussins de sécurité gonflables se déclenchent, de graves blessures peuvent se produire.
Il est interdit d'utiliser votre appareil pendant le vol dans un avion. Éteignez votre appareil avant l'embarquement dans un avion. L'utilisation des appareils sans fil dans un avion peut être dangereuse pour le fonctionnement de l'avion, peut interrompre le réseau de téléphonie mobile et peut être illégale.
Environnements potentiellement explosifs
Éteignez votre appareil dans toutes les zones présentant une atmosphère potentiellement explosive et respectez tous les panonceaux et consignes. Les atmosphères potentiellement explosives se trouvent dans les zones où il est généralement conseillé de couper le moteur de votre véhicule. Les étincelles dans de telles zones risquent de provoquer une explosion ou un incendie ayant pour résultat des blessures ou même la mort. Éteignez l'appareil dans les endroits à proximité des pompes à carburant dans les stations essence.
Respectez les restrictions concernant l'utilisation des équipements fréquence radio dans les dépôts, les entreprises et les zones de distribution de carburant, des usines de produits chimiques ou dans des endroits en cours d'opérations de dynamitage. Des zones avec une atmosphère potentiellement explosive sont souvent, mais pas toujours, clairement signalées. Ces zones comprennent les cales des bateaux, les installations fixes pour stockage ou transfert des produits
chimiques, les véhicules utilisant des gaz de pétrole liquéfiés (comme le propane ou le butane) et les zones dans lesquelles l'air contient des substances chimiques ou des particules comme des grains, de la poussière ou des poudres métalliques.
Mise en garde concernant l'écoute
Pour protéger votre ouïe, respectez les consignes ci-dessous.
- Augmentez le son progressivement jusqu'à ce que vous puissiez l'entendre nettement et confortablement.
- N'augmentez pas le niveau du volume une fois que vos oreilles se sont adaptées au volume courant.
- N'écoutez pas de musique à un niveau de volume important pendant une longue durée.
- N'augmentez pas le volume pour masquer le bruit environnant. Diminuez le volume si vous ne pouvez pas entendre la personne près de vous.
Consignes de mise au rebut
Ne jetez pas cet appareil électronique dans les déchets pour vous en débarrasser. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d'informations concernant les règlements WEEE (Waste from Electrical and Electronics Equipment), rendez-vous sur le site web à l'adresse http://www.acer-group.com/public/Sustainability/sustainability01.htm
Avertissement concernant le mercure
Pour les projecteurs ou les produits électroniques contenant un moniteur ou un écran LCD/CRT :
"L'(les) ampoule(s) contient du mercure; éliminer d'une manière adaptée."
Les lampes contenues dans le produit peuvent contenir du mercure et doivent être recyclées ou jetées en respectant les lois fédérales, locales ou de l'État. Pour plus d'informations, veuillez contacter l'Alliance des Industries Électroniques à l'adresse suivante www.eiae.org. Pour les informations relatives à la mise au rebut spécifique des lampes, visitez www.lamprecycle.org
Commencer par le début
Avis d'utilisation
À faire :
Éteindre le produit avant tout nettoyage. Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur. Débrancher la fiche d'alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.
À ne pas faire :
- Obstruer les fentes et les ouvertures sur l'unité qui servent à la ventilation. Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l'unité. Utiliser dans les conditions suivantes :
- Dans des environnements extrêmement chauds, froids ou humides.
- Dans des zones susceptibles de contenir un excès de poussière et de saleté.
- À proximité de tout appareil générant un champ magnétique puissant. Sous la lumière directe du soleil.
Mise en garde
Observez tous les avertissements, les mises en garde et les consignes de maintenance recommandés dans ce guide d'utilisateur pour optimiser la durée de vie de votre appareil.
Avertissement :
- Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté de la lumière risque de vous abîmer les yeux. Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
- Veuillez ne pas ouvrir et ne pas démonter le produit car cela pourrait provoquer une électrocution. Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes de remplacement.
- Ce produit détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
- Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l'OSD après avoir changé le module de la lampe. Lorsque vous éteignez le projecteur, veuillez vous assurer que le projecteur termine son cycle de refroidissement avant de couper l'alimentation.
- Allumez d'abord le projecteur et ensuite les sources de signaux.
- Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.
- Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'aura pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe".
Informations concernant votre sécurité et votre confort iii Commencer par le début x Avis d'Utilisation x Mise en Garde x Présentation 1 1 Vue d'ensemble du paquet 2 Vue d'ensemble du Projecteur 3 Vue Externe du Projecteur 3 Télécommande et tableau de commande Layout 4 Bien débuter 6 Branchement du projecteur 6 Mise sous/hors tension du projecteur 7 Mise sous tension du projecteur 7 Mise hors tension du projecteur 8 Réglage de l'Image Projetée 9 Réglage de la Hauteur de l'Image Projetée 9 Comment optimiser la taille de l'image et la distance 10 Comment obtenir une taille d'image préférée en réglant la distance et le zoom 12 Commandes Utilisateur 14 Menu d'installation 14 Technologie Empowering Acer 15 16 Couleur 17 Image 18 Réglages 21 Gestion 23 Audio 23 Minuteur 24 Langue 24
Appendices 25
Dépannage 25
Tableau de Définition des DELs & Alertes 29

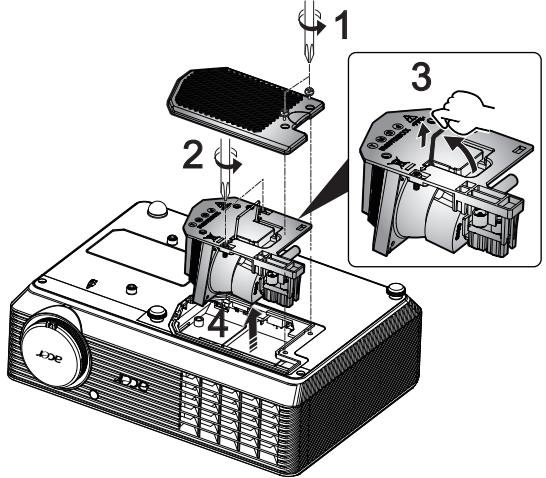

Remplacement de la lampe 30

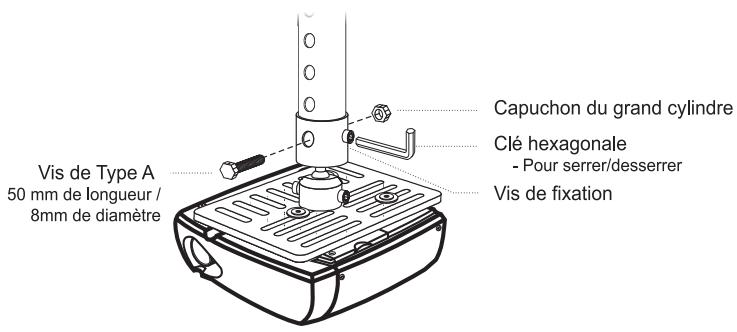

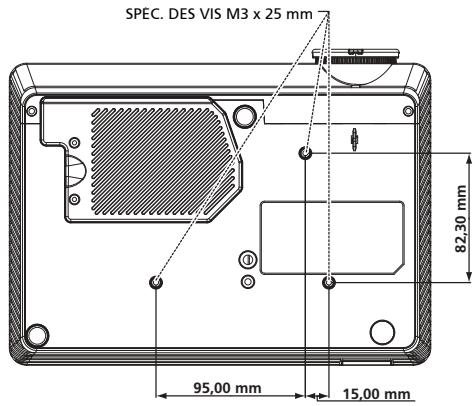

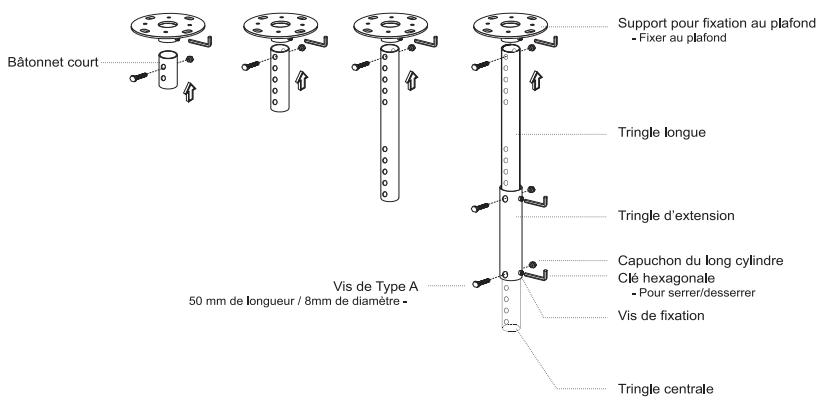

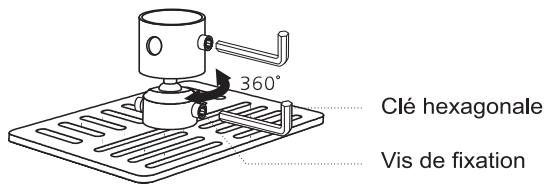

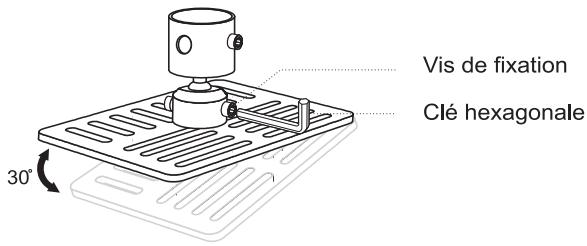

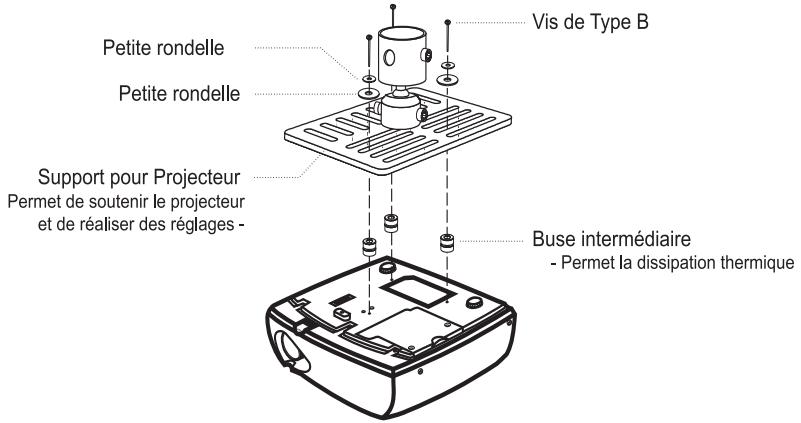

Installation au plafond 31
34
36
Avis concernant les Réglementations et la Sécurité 40
Présentation
Caractéristiques du produit
Ce produit est un projecteur DLP à puce unique. Ses caractéristiques sont remarquables, notamment :
- Technologie DLP®
- Résolution native 1280 x 720 (720p), compatible avec les formats d'image 4:3, 16:9 et L.Box
- La technologie ColorBoost d'Acer offre des couleurs réelles et naturelles pour des images expressives et vivantes. Haute luminosité et contraste élevé.
- Modes d'affichage polyvalents (Lumineux, Standard, Film, Cinéma, Jeux, Sports, Utilisateur) pour des performances optimales dans toutes les situations.
- Compatible NTSC / PAL / SECAM et HDTV (720p, 1080i, 1080p)
- Le mode basse consommation et d'économie d'énergie (ECO) prolonge la durée de vie de la lampe.
- La technologie Acer EcoProjection offre une gestion intelligente de l'énergie et améliore l'efficacité énergétique.
- La touche Empowering permet d'accéder aux utilitaires Acer Empowering Technology (Acer eView, eTimer, ePower Management) et d'en modifier facilement les paramètres.
- Correction trapézoïdale numérique avancée pour optimiser les présentations.
- Menu d'affichage à l'écran (OSD) disponible en plusieurs langues.
- Objectif de projection avec mise au point manuelle et zoom jusqu'à 1,1x.
- Zoom numérique 2x et fonction de déplacement panoramique.
- Compatible avec Microsoft® Windows® 2000, XP, Vista® et Macintosh® OS.
Vue d'ensemble du paquet
Ce projecteur est livré avec tous les éléments illustrés ci-dessous. Vérifiez-les pour vous assurer que votre unité est complète. Contactez immédiatement votre revendeur si l'un des éléments est manquant.
Projecteur avec protège-objectif
Cordon d'alimentation
Câble VGA
Câble vidéo composite
Batterie
Carte de sécurité
Guide utilisateur
Télécommande
Guide de démarrage rapide
Boîtier de transport

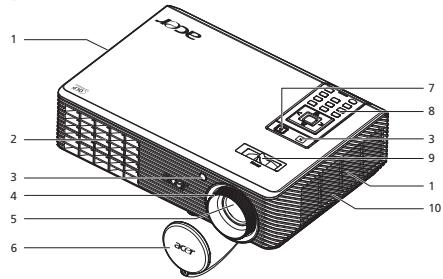

Vue d'ensemble du projecteur - Vue externe du projecteur
Côté avant / supérieur
| # | Description | # | Description |
| 1 | Ventilation (prise d'air) | 6 | Protège-objectif |
| 2 | Ventilation (sortie d'air) | 7 | Bouton d'alimentation |
| 3 | Récepteur de la télécommande | 8 | Télécommande |
| 4 | Bague de réglage de la focale | 9 | Levier de zoom |
| 5 | Objectif pour zoom | 10 | Avertisseur sonore |

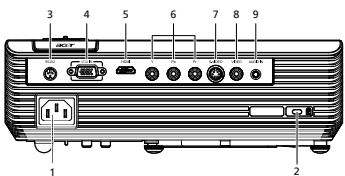

Côté arrêté
| # | Description | # | Description |
| 1 | Prise d'alimentation | 6 | Connecteur d'entrée YPbPr |
| 2 | Port de verrouillage Kensington™ | 7 | Connecteur d'entrée S-Viséo |
| 3 | Connecteur RS232 | 8 | Connecteur d'entrée video composite |
| 4 | Connecteur de signal analogique de PC / HDTV/d'entrée video composante (ENTRÉE VGA) | 9 | Connecteur d'entrée audio |
| 5 | Connecteur HDMI | | |

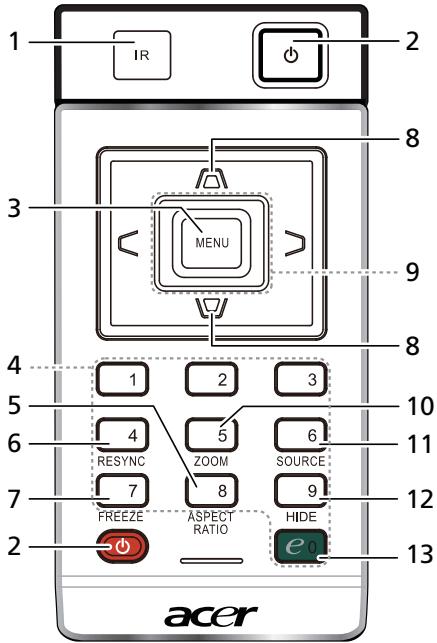

Télécommande et tableau de commande Layout
| # | Icône | Fonction | Description |
| 1 | | Récepteur de télécommande | Reçoit les signaux de la télécommande. |
| 2 | ◇ | MARCHE/ARRET | Référez-vous à la section "Mise sous/hors tension du Projecteur". |
| 3 | | MENU | Appuyez sur "MENU" pour lancer le menu d'affichage à l'écran (OSD), aller à l'étape suivant pour le fonctionnement du menu OSD ou sortez du menu OSD.Confirmez votre sélection d' éléments. |
| 4 | | Pavé des touches numériques 0~9 | Pressez "0~9" pour saisser un mot de passer dans le menu "Sécurité". |
| 5 | | RAPPORT D'ASPECT | PourCHOISIR le rapport d'aspect souhaité (Auto/4:3/16:9/L.Box). |
| 6 | | RESYNC | Synchronisé automatiquement le projecteur sur la source d'entrée. |
| 7 | | FIGER | Pourmettre l'image sur l'écran en pause. |
| 8 | ◇□ | TRAPEZE | Règla l'image pour compenser la distorsion d'image provoquée par l'inclinaison du projecteur (±40 degrès). |
| 9 | <△> | Quatre Touches de Sélection Directionnelles | Utilisiez les boutons haut, bas, gauche et droite pourCHOISIR les éléments ou effectuer les réglages pour votre sélection. |
| 10 | | ZOOM | Permet d'effectuer le zoom avant ou arrêté sur l'affichage du projeteur. |
| 11 | | SOURCE | Change la source active. |
| 12 | | MASQUER | Arrête momentanément la video. Pressez "HIDE" pour masquer l'image, pressez de nouveau pour restaurer l'affichage de l'image. |
| 13 | e | Touches Empowering | Fonctions Acer exclusives: eView, eTimer, ePower Management. |
Remarque :

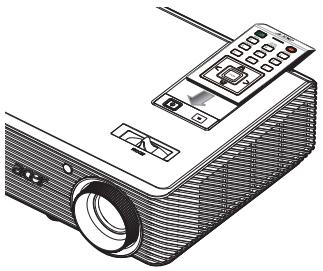

Placement de la télécommande
Pour fixer la télécommande au projecteur, veuillez vous reporter à l'illustration.
Bien débuter
Branchement du projecteur
| # | Description | # | Description |
| 1 | Cordon d'alimentation | 6 | Câble de prise audio/Prise |
| 2 | Câble RS232 | 7 | Câble de prise audio/RCA |
| 3 | Câble VGA | 8 | Câble Vidéo composite |
| 4 | Câble HDMI | 9 | Câble S-Viséo |
| 5 | Câble de composant 3 RCA | | |
Remarque : Pour vous assurer que le projecteur fonctionne correctement avec votre ordinateur, assurez-vous que la fréquence du mode d'affichage est compatible avec le projecteur.
Mise sous/hors tension du projecteur

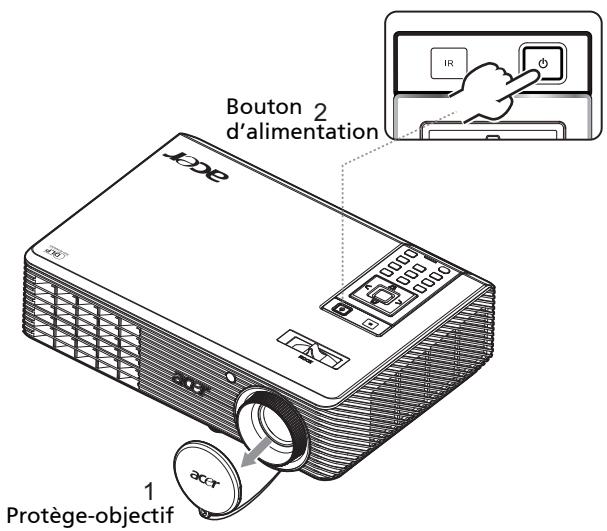

Mise sous tension du projecteur
1. Retirez le couvercle de l'objectif (Illustration #1). 2. Assurez-vous que le cordon d'alimentation et le câble de signal sont correctement connectés. La DEL témoin d'alimentation clignotera en rouge. 3. Allumez le projecteur en pressant le bouton "Marche/Arrêt" sur le panneau de contrôle et la DEL témoin d'alimentation s'allumera en bleu. (Illustration #2) 4. Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur vidéo, etc.). Le projecteur détectera automatiquement la source.
- Si l'écran affiche les icônes "Verrouillage" et "Source", cela signifie que le projecteur est verrouillé pour un type de source prédéfini et qu'aucun signal d'entrée de ce type n'est détecté.
- Si l'écran affiche "Pas de signal", veuillez vous assurer que les câbles de signal sont correctement connectés.
- Si vous vous connectez à plusieurs sources en même temps, utilisez le bouton "Source" de la télécommande pour passer entre les entrées.
Mise hors tension du projecteur
Pour éteindre le projecteur, pressez le bouton "Marche/Arrêt" deux fois. Le message ci-dessous s'affichera à l'écran pendant environ 5 secondes.
"Veuillez presser à nouveau le bouton marche/arrêt pour terminer le processus de fermeture."
2 Aussitôt l'alimentation coupée, la DEL témoin d'alimentation clignotera en rouge rapidement et le(s) ventilateur(s) continuera(ont) à fonctionner pendant environ 2 minutes. Cela permet de s'assurer que le système se refroidit correctement. 3 Une fois que le système a fini de refroidir, l'indicateur DEL de courant passera au ROUGE constant, ce qui signifie que le projecteur entre en mode de veille. 4 Il est maintenant sûr de débrancher le cordon d'alimentation.
Avertissement : N'allumez pas le projecteur tout de suite après l'avoir mis hors tension.
Remarque : Si vous souhaitez rallumer le projecteur, vous devez attendre 60 secondes au minimum avant de presser le bouton "Marche/Arrêt" pour redémarrer le projecteur.
Témoins d'avertissement :
Si le projecteur s'éteint automatiquement et que l'indicateur de courant clignote rapidement en ROUGE et à des retours en BLEU constant, veuillez contacter votre revendeur ou centre de service local. - Si le projecteur s'éteint automatiquement et que l'indicateur de courant clignote rapidement en ROUGE et à des retours en BLEU constant, cela indique que le projecteur a surchauffé. Le message ci-dessous s'affichera sur l'écran si une surchauffe va se produire.
"Surchauffe Projecteur. La lampe va bientôt s'éteindre."
- Si l'indicateur de courant clignote rapidement en ROUGE et à des retours en BLEU constant et que le message ci-dessous est affiché à l'écran, veuillez contacter votre revendeur ou centre de service local :
"Panne ventilateur. La lampe va bientôt s'éteindre."
Réglage de l'image projetée
Réglage de la hauteur de l'image projetée

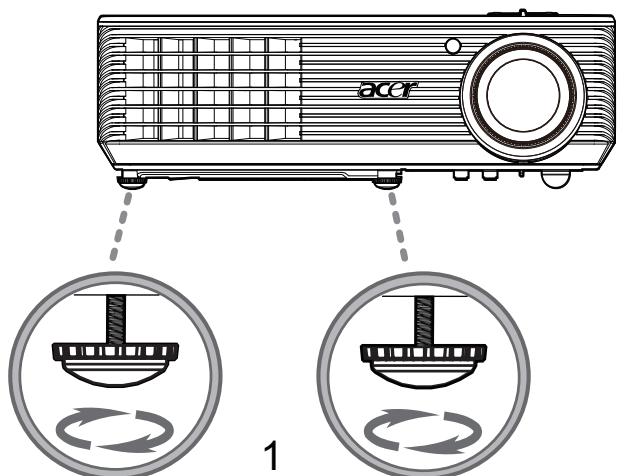

Le projecteur est équipé d'un pied réglable permettant d'ajuster la hauteur de l'image.
Monter/baisser l'image :
1 Utilisez la molette de réglage à bascule (Illustration #1) pour affiner l'angle d'affichage.
Molette de réglage de l'inclinaison
Consultez le tableau ci-dessous pour connaître des tailles d'image optimales réalisables lorsque le projecteur est positionné à la distance désirée de l'écran. Par exemple : si le projecteur est à 3 m de l'écran, les tailles d'image peuvent varier entre 80 pouces et 87 pouces pour obtenir une image de bonne qualité.

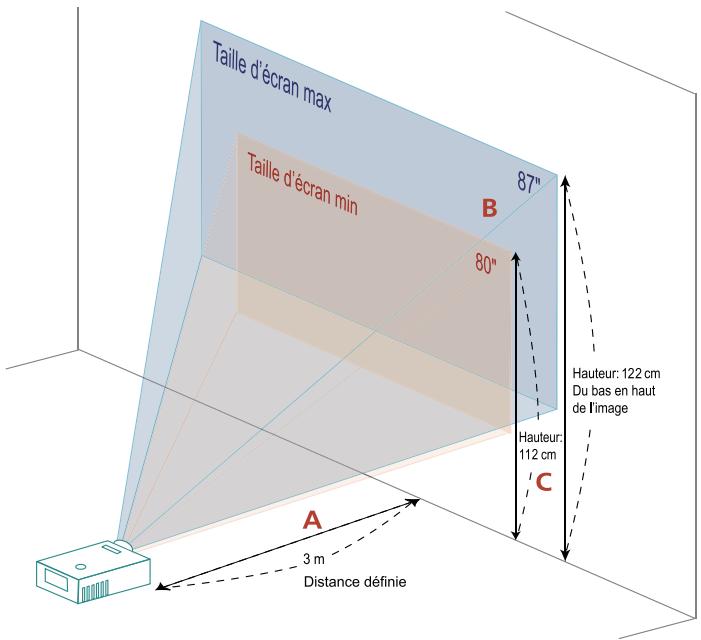

Remarque : Nous vous rappelons que, selon la figure illustrée ci-dessous, il est obligatoire d'obtenir un espace de hauteur de 122 cm lorsque le projecteur est situé à une distance de 3 m.
Figure : Distance fixe avec différents zooms et tailles d'écran.
| Distance désirée (m) <A> | Taille de l'écran | Dessus | Taille de l'écran | Dessus |
| (Zoom Min,) | (Zoom Max,) |
| Diagonal (pouce) <B> | L (cm) x H (cm) | Du bas en haut de l'image (cm)<C> | Diagonal (pouce) <B> | L (cm) x H (cm) | Du bas en haut de l'image (cm)<C> |
| 1 | 27 | 59 x 33 | 37 | 29 | 65 x 36 | 41 |
| 1,5 | 40 | 88 x 50 | 56 | 44 | 97 x 54 | 61 |
| 2 | 53 | 118 x 66 | 74 | 58 | 129 x 73 | 82 |
| 2,5 | 66 | 147 x 83 | 93 | 73 | 161 x 91 | 102 |
| 3 | 80 | 176 x 99 | 112 | 87 | 194 x 109 | 122 |
| 3,5 | 93 | 206 x 116 | 130 | 102 | 226 x 127 | 143 |
| 4 | 106 | 235 x 132 | 149 | 117 | 258 x 145 | 163 |
| 4,5 | 120 | 265 x 149 | 167 | 131 | 290 x 163 | 184 |
| 5 | 133 | 294 x 165 | 186 | 146 | 323 x 181 | 204 |
| 6 | 159 | 353 x 199 | 223 | 175 | 387 x 218 | 245 |
| 7 | 186 | 412 x 232 | 260 | 204 | 452 x 254 | 286 |
| 8 | 213 | 471 x 265 | 298 | 233 | 516 x 290 | 326 |
| 9 | 239 | 529 x 298 | 335 | 262 | 581 x 327 | 367 |
| 10 | 266 | 588 x 331 | 372 | 291 | 645 x 363 | 408 |
| 10,3 | 274 | 606 x 341 | 383 | 300 | 665 x 374 | 420 |
Rapport de zoom : 1,1x

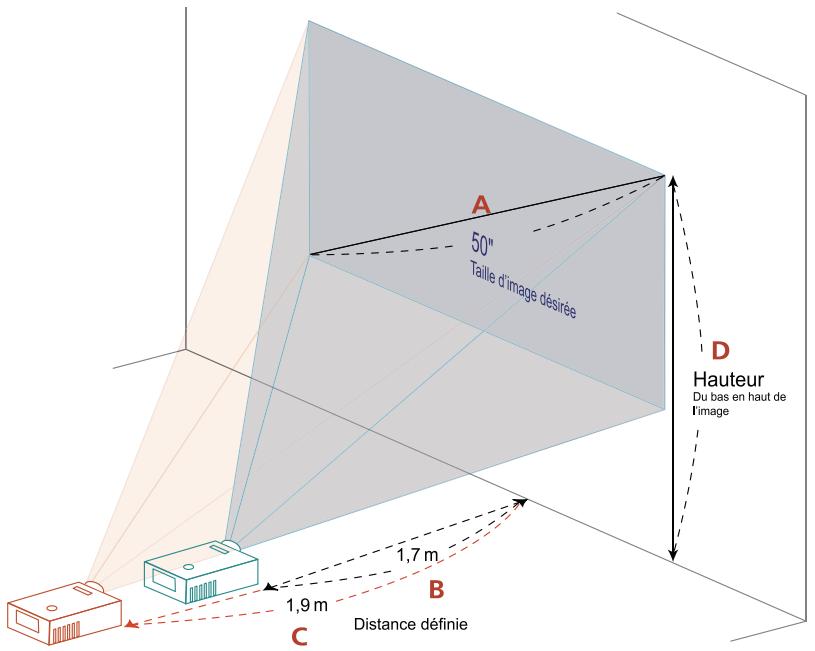

Le tableau ci-dessous explique la façon d'obtenir une taille d'image désirée en réglant soit la position, soit la bague de réglage du zoom. Par exemple : pour obtenir une taille d'image de 50 pouces, réglez le projecteur sur une distance de 1,7 m à 1,9 m de l'écran et réglez le niveau du zoom en fonction.
| Taille d'image désirée | Distance (m) | Haut (cm) |
| Diagonal (pouce) <A> | L (cm) x H (cm) | Zoom Max. <B> | Zoom Min. <C> | Du bas en haut de l'image <D> |
| 30 | 66 x 37 | 1,0 | 1,1 | 42 |
| 40 | 89 x 50 | 1,4 | 1,5 | 56 |
| 50 | 111 x 62 | 1,7 | 1,9 | 70 |
| 60 | 133 x 75 | 2,1 | 2,3 | 84 |
| 70 | 155 x 87 | 2,4 | 2,6 | 98 |
| 80 | 177 x 100 | 2,7 | 3,0 | 112 |
| 90 | 199 x 112 | 3,1 | 3,4 | 126 |
| 100 | 221 x 125 | 3,4 | 3,8 | 140 |
| 120 | 266 x 149 | 4,1 | 4,5 | 168 |
| 150 | 332 x 187 | 5,1 | 5,6 | 210 |
| 180 | 398 x 224 | 6,2 | 6,8 | 252 |
| 200 | 443 x 249 | 6,9 | 7,5 | 280 |
| 250 | 553 x 311 | 8,6 | 9,4 | 350 |
| 300 | 664 x 374 | 10,3 | *** | 420 |
Rapport de zoom : 1,1x
Commandes utilisateur

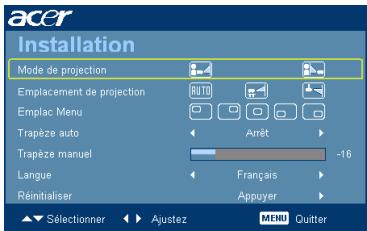

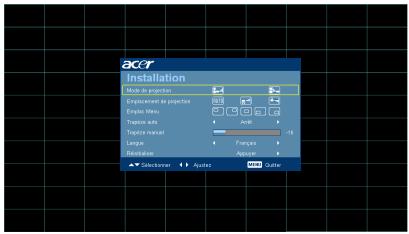

Le menu d'installation fournit un affichage à l'écran (OSD) pour l'installation et l'entretien du projecteur. Utilisez le mode OSD uniquement quand le message "No signal input" (Aucun signal entrant) est affiché sur l'écran.
Les options de menu comportent des réglages et des ajustements pour la taille de l'écran, la mise au point, la correction des clés de voûte et bien d'autres.
1. Allumez le projecteur en appuyant sur le bouton "Power" (Marche/arrêt) situé sur la télécommande. 2. Appuyez sur le bouton "MENU" de la télécommande pour lancer le mode OSD nécessaire à l'installation et à l'entretien du projecteur.
3. La forme de fond fait office de guide pour le réglage du calibrage et de l'alignement, tels ceux de la taille de l'écran, de la distance, de la mise au point et d'autres. 4. Le menu d'installation comporte les options suivantes :
Mode de projection - Position de projection - Emplacement du menu - Réglage de clé de voûte - Réglage de la langue - Fonction de réinitialisation
Utilisez les touches de flèches haut et bas pour sélectionner une option, les touches de flèche gauche et droite pour régler l'option sélectionnée, et la flèche droite pour entrer dans le sous-menu de réglage des caractéristiques. Les nouveaux réglages seront sauvegardés automatiquement lorsque vous quitterez le menu.
5 Appuyez sur le bouton de menu chaque fois que vous voulez quitter le menu et revenir à l'écran d'accueil Acer.
Technologie Empowering Acer
| Touche Empowering empowering technology
Empowering Key Settings
Acer eView Management
Acer eTimer Management
Acer ePower Management | La touche d'autorisation Acer permettrois fonctions exclusives à Acer, qui sont respectivement la "Acer eView Management", la "Acer eTimer Management" et la "Acer ePower Management". Pressez la touche " e"pendant plus d'une seconde pour ouvrir le menu principal OSD et paramétrer ses fonctions. |
| Acer eView Management
empowering technology
Acer eView Management
Lumineux
Standard
Film
CinémaASF
Jeux
Sports
Utilis
Sélectionner Confirmer
MENUCutter | Pressez " e" pour ouvrir le sous-menu"Acer eView Management".
"Acer eView Management" concerne la sélection du mode d'affichage. Veuillezvous référer à la section Menu OSD(Affichage à l'écran) pour plus de détails. |
| Acer eTimer Management
empowering technology
Acer eTimer Management
Début
Période 60 Minutes
Afichage Compté à rebours
Endroit Compté à rebours
Endroit Compté à rebours | Pressez " e" pour ouvrir le sous-menu"Acer eTimer Management".
"Acer eTimer Management" dispose de la fonction de rappel permettant de contrôler la durée de presentation.Veuillez vous référer à la section Menu OSD (Affichage à l'écran) pour plus de détails. |
| Acer ePower Management
empowering technology
Acer ePower Management
Mode ECO Marcha
Haute Altitude Arrêt
Arrêt auto Arrêt | Appuyez sur " e" pour lancer la "Acer ePower Management".
La "Acer ePower Management" fournità l'utilisateur un raccourci qui permetde prolonger la durée de vie de l'ampoule et du projecteur. Veuillezconsulter la section Affichage à l'écran pour plus de détails. |

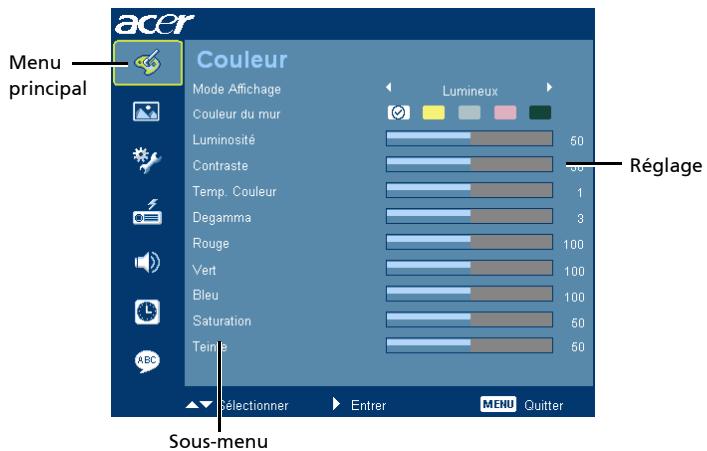

Le projecteur possède des menus d'affichage à l'écran dans différentes langues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres.
- Pour ouvrir le menu OSD, appuyez sur "MENU" sur la télécommande.
- Lorsque l'OSD apparaît, utilisez les touches , , pour sélectionner un élément dans le menu principal. Une fois que vous avez sélectionné l'item désiré dans le menu principal, pressez pour accéder au sous-menu et effectuer les réglages de la fonction. Utilisez les touches et pour sélectionner l'objet désiré et effectuer les réglages à l'aide des touches et .
- Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
- Appuyez sur "MENU" sur la télécommande, l'écran reviendra au menu principal.
- Pour quitter l'OSD, appuyez de nouveau sur "MENU" sur la télécommande. Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

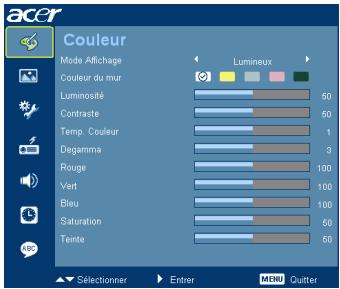

Couleur
| Mode d'affichage | Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d'images.Lumineux : Pour optimiser la luminosité.Standard : Pour un environnement commun.Film : Pour une lecture plus lumineuse des films/vidEOS/photos.CinémaASFauter : Pour un contenu videodotsbrecJeux : Pour les yeux.Sports : Pour les images de sport UTILIS : Pour enregistrer les réglages de l'utilisateur. |
| Couleur du mur | Utilisez cette fonction pour désirier une couleur appropriée pour le mur. Il y a plusieurs choses, y compris blanc, jaune clair, bleu clair, rose et vert foncé. Ceci permet de corriger la déviation des couleurs dues à la couleur du mur, pour un ton d'image plus précis. |
| Luminosité | Règle la luminosité de l'image.Appuyez sur ↓ pour assombrir l'image.Appuyez sur ↑ pour éclaircir l'image. |
| Contraste | Le paramètre "Contraste" permet de contröler la différence entre les zones les plus claires et les plussons de l'image. Le réglage du contraste modifie la quantité de noir et de blanc dans l'image.Appuyez sur ↓ pour diminuer le contraste.Appuyez sur ↑ pour augmenter le contraste. |
| Temp. Couleur | Règle la température des couleurs. A une température des couleurs plus élevé, l'écran apparaît plus froid; à une température des couleurs plus BASSE, l'écran apparait plus chaud. |
| Degamma | Influence la représentation des scènes sombres. Avec une valeur gamma supérieure, une scèneASFauter paraître plus claire. |
| Rouge | Règle la couleur rouge. |
| Vert | Règle la couleur verte. |
| Bleu | Règle la couleur bleue. |
| Saturation | Règle une image videoe depuis le noir et blanc jusqu'à des couleurs pleinement saturaées.
• Appuyez sur ↓ pour diminuer la quantité de couleurs sur l'image.
• Appuyez sur ↑ pour augmenter la quantité de couleurs sur l'image. |
| Teinte | Règle la balance des couleurs du rouge et du vert.
• Appuyez sur ↓ pour diminuer la quantité du vert sur l'image.
• Appuyez sur ↑ pour augmenter la quantité du rouge sur l'image. |
Remarque: Les fonctions "Saturation" et "Teinte" ne sont pas disponibles dans le mode Ordinateur et le mode DVI.

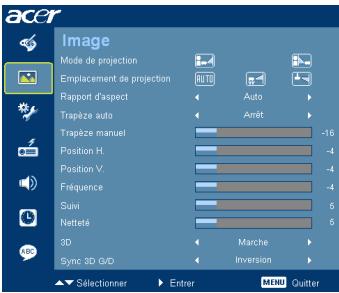

| Mode de projection | • Avan: Le paramètre d'usine par défaut.
• Arrière: Inverse l'image pour que vous puissiez projetez depuis derrière un écran translucide. |
| Position de projection | • Auto: Ajuste automatiquement la position de projection de l'image.
• Ordinateur de bureau
• Plafond: Retourne l'image de haut en bas pour la projection montée au plafond. |
| Rapport d'Aspect4:316:9 | Utilisez cette fonction pourCHOISIR le format d'image souhaité. • Auto: Conserve le rapport largeur-hauteur original de l'image et maximise l'image pour qu'elle s'adapte aux pixels horizontalux ou verticaux initiaux. • 4:3: L'image sera mise à l'échelle pour s'adapter à l'écran et s'affichera au format 4:3. • 16:9: L'image sera mise à l'échelle pour s'adapter à la largeur de l'écran et à la hauteur réglée pour afficher l'image au format 16:9. |
| Anti-distorsion auto | Ajuste automatiquement l'image verticale. |
| Anti-distorsion manuelle | Règle la distorsion de l'image provoquée par l'inclinaison de la projection. (±40 degrès) |
| <Note>La fonction Anti-distorsion manuelle n'est pas disponible lorsque Anti-distorsion auto est régèle sur " Activé". |
| Position H. | • Pressez • pour déplacer l'image vers la gauche. • Pressez • pour déplacer l'image vers la droite. |
| Position V. | • Pressez • pour déplacer l'image vers le bas. • Pressez • pour déplacer l'image vers le haut. |
| Fréquence | Le paramètre "Fréquence" permet de modifier le taux de rafraichiissement du projecteur pour qu'il corresponde à la fréquence de la carte graphique de votre ordinateur. Si vous constazez une barre verticale vacillante dans l'image projetée, utilisez cette fonction pour effectuer les réglages nécessaires. |
| Suivi | Synchronise la fréquence du signal du projecteur avec la carte graphique. Si l'image est instable ou vacillante, utilisez cette fonction pour corriger le problème. |
| Netteté | Règle la netteté de l'image. • Pressez • pour diminuer la netteté. • Pressez • pour augmenter la netteté. |
| 3D | Sélectionne "NVIDIA 3D Vision" ou "DLP 3D" pour activer la fonction 3D supportée par la technologie 3D NVIDIA ou TI DLP. • NVIDIA 3D Vision : Choisissez cet élément lorsque vous utilisez des lunettes 3D NVIDIA, un émetteur IR, une carte graphique NVIDIA et des yeux 3D ou des films 3D conformes à NVIDIA avec le lecteur SW correspondant. Visitez le site URL de NVIDIA (http://www.nvidia.com/object/3D_Vision_Requirements.html) pour plus d'informations sur la configuration du système. • DLP 3D :Choisissez cet élément lorsque vous utilisez des lunettes 3D DLP, une carte graphique avec tampon quad (NVIDIA/ATI...) et un fichier au format HQFS ou un DVD avec le lecteur SW correspondant. • Arrêt : déactive le mode 3D. |
| Sync 3D G/D | Si vous voirz une image masquée ou superposée lorsque vous portez des lunettes 3D DLP, vous pouvez utiliser la fonction "Inversion" pour obtenir la meilleure série de image gauche/droite pour voir une image correctement (pour 3D LDP). |
Remarque : Les fonctions "Position H.", "Position V.", "Fréquence" et "Suivi" ne sont pas disponibles en mode DVI ou Video.
Remarque : La fonction « Netteté » n'est pas disponible en modes DVI et Ordinateur.
Remarque : Lorsque vous utilisez NVIDIA 3D Vision, et afin de prendre en charge ce projecteur, veuillez télécharger et installer le dernier pilote NVIDIA 3D Vision depuis le site Web de NVIDIA pour votre carte graphique.
Remarque : Les réglages du programme d'application 3D de la carte graphique doivent être corrects pour un bon affichage 3D.
Remarque : Les lecteurs 3D, tels que Stereoscopic Player et DDD TriDef Media Player, peuvent prendre en charge les fichiers au format 3D. Vous pouvez télécharger ces trois lecteurs depuis la page Web suivante.
- NVIDIA Stereoscopic 3D Video Player :
Remarque : "Sync 3D G/D" n'est disponible que lorsque la 3D est activée.
Remarque : Un écran d'avertissement s'affiche si le mode 3D est encore activé lorsque le projecteur est mis sous tension. Effectuez les réglages nécessaires selon vos besoins.
Remarque : Le mode d'affichage 3D est activé actuellement.
- Veillez à envoyer les signaux 3D corrects et à porter les lunettes. Il se peut que vous deviez exécuter la fonction "Inversion" pour l'option "Sync 3D G/D" afin d'obtenir une image correcte.
- Pensez à désactiver la 3D si vous ne voulez pas voir d'images en 3D.

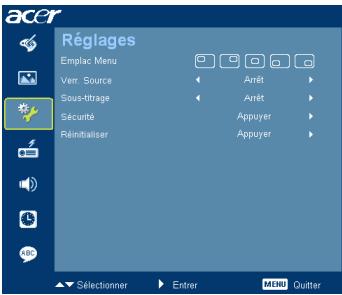

Réglages
| Emplac Menu | Choisissez la position du menu sur l'écran d'affichage. |
| Verr. Source | Lorsque le verrouillage de source est "Arrêt", le projecteur recherche d'autres signaux si le signal d'entrée courant est perdu. Lorsque le verrouillage de source est "Marche", il "verrouillera" le canal source courant jusqu'à ce que vous pressiez le bouton "Source" sur la télécommande pour le canal suivant. |
| Sous-titrage | Choisissez un mode de sous-titrage préféRED entre CC1, CC2, CC3 et CC4 (CC1 affiche les sous-titres dans la langue par défaut de votre pays). Choisissez "Désactivé" pour êtreindre la fonction de sous-titrage. Cette fonction n'est disponible que lorsqu'un signal d'entrée videoe composite ou S-Videoe a été sélectionné et que le format du système est NTSC. <Remarque> Cette fonction n'est pas disponible lorsque le rapport d'aspect est « 16:9 » ou qu'il est détecté en « Mode auto ». |
| Sécurité | Sécurité
Ce projeteur dispose d'une fonction de sécurité pratique permettant à l'administrateur de:gérer l'utilisation du projeteur.
Pressez ↓ pour modifier le paramètre "Sécurité". Si la fonction de la sécurité est activée, vous nevez saisir le "Mot de passer admin" avant d'effectuer le paramètre de la sécurité.
• Sélecteur ↓ Aiguiz ↓ Quitter |
| Arrêt(Minutes)
Une fois la "Sécurité" réglée sur "Marche", l'administrateur peut régler la fonction de déliai.
• Pressez ↓ ou ↓ pour avoir l'intervalle du déliai.
• La plage va de 10 minutes à 990 minutes.
• Lorsque le temps s'est écoulé, le projeteur demandera à l'utiliser de saisser le mot de passer une nouvelle fois.
• Le règlage d'usine par défaut du paramètre "Arrêt(Minutes)" est "Arrêt".
• Une fois la fonction sécurité activée, le projeteur exigera de l'utiliser la saïe du mot de passer lors de sa mise en marche. Le "Mot de passer utiliser" et "Mot de passer admin" sont tous les deux acceptables pour cette boîte de dialogue. |
| Définir mot de passeruse utilisé
• Résinitialiser | Mot de passeruse utilisé
• Appuyez sur le bouton et désinsérez "Oui" pour rétablier les paramètres de tous les menus aux régles d'usine par défaut. |
| Définir mot de passée utilisé
• Résinitialiser | Mot de passée utilisé
• Appuyez sur le bouton et désinsérez "Oui" pour rétablier les paramètres de tous les menus aux régles d'usine par défaut. |
| Définir mot de passée utilisé
• Résinitialiser | Mot de passée utilisé
• Appuyez sur le bouton et désinsérez "Oui" pour rétablier les paramètres de tous les menus aux régles d'suisse par défaut. |
| Définir mot de passée utilisé
• Résinitialiser | Mot de passée utilisé
• Appuyez sur le bouton et désinsérez "Oui" pour rétablier les paramètres de tous les menus aux régles d'ebliken par défaut. |
| Définir mot de passée utilisé
• Résinitialiser | Mot de passée utilisé
• Appuyez sur le bouton et désinsérez "Oui" pour rétablier les paramètres de tous les menus aux régles d'usine par défaut. |
| Définir mot de passée utilisé
• Résinitialiser | Mot de passée utilisé
• Appuyez sur le boutON et désinsérez "Oui" pour rétablier les paramètres de tous les menus aux régles d'ebliken par défaut. |
| Définir mot de passée utilisé
• Résinitialiser | Mot de passée utilisé
• Appuyez sur le boutON et désinsérez "Oui" pour rétablier les paramètres de tous les menus aux régles d'usine par défaut. |
| Définir mot de passée utilisé
• Résinitialiser | Mot de passée utilisé
• Appuyez sur le boutON et désinsérez "Oui" pour rétablier les paramètres de tous les menus aux régles d'ebliken par défaut. |
| Résinitialiser | Appuyez sur le boutON et désinsérez "Oui" pour rétablier les paramètres de tous les menus aux régles d'usine par défaut. |
Gestion
| Mode ECO | Choisissez "Marche" pour baisser la lampe du projecteur et diminuer la consommation électrique, prolonger la durée de vie de la lampe et réduire le bruit. Choisissez "Arrêt" pour revenir au mode normal. |
| Haute Altitude | Sélectionnéz "activation" pour activer le mode d'Altitude. Faites tournier le ventilateur plein régime de façon continue pour que le projecteur refroidisse de façon adaptée à l'altitude. |
| Arrêt auto | Le projecteur s'éteindra automatiquement lorsque aucune entrée de signal n'est détectée après le délais prédéfini. (en minutes) |
| Heure Lampe | Affiche la durée de fonctionnement écoulée (en heures) de la lampe. |
| Lampe Rappel | Activéz cette fonction pour afficher un rappel qui vous demandera de changer la lampe 30 heures avant la fin de sa durée de vie estimée. |
| Réinit Lampe | Appuyez sur le bouton ◆ etChoisissez "Oui" pourmettre le compteur de la lampe sur 0 heures. |

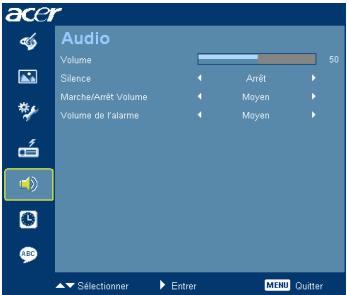

Audio
| Volume | • Pressez ↓ pour diminuer le volume.
• Pressez ↑ pour augmenter le volume. |
| Silence | • Choisissez "Marche" pour couper le son.
• Choisissez "Arrêt" pour rétablit le son. |
| Marche/Arrêt Volume | • Sélectionnez cette fonction pour définir le son de notification du démarrage/arrêt du projecteur. |
| Volume de l'alarme | • Utilisuez cette fonction pour définir le volume d'une notification d'alerte. |

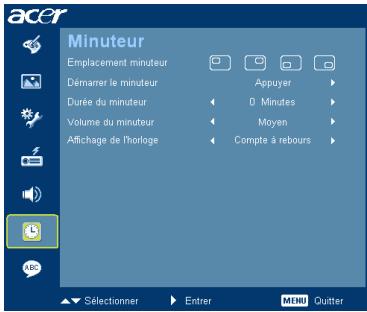

Minuteur
| Emplacement minuteur | • Choisissez l'emplacement d'affichage du compteur sur l'écran. |
| Démarrer le minuteur | • Pressez ◆ pour démarrer ou arrêté le compteur. |
| Durée du minuteur | • Pressez ◆ ou ◆ pour régler la durée du compteur. |
| Volume du minuteur | • Utilisez cette fonction pour définir le volume de notification pour l'activation de la fonction minuteur et l'arrêt du minuteur. |
| Affichage de l'horloge | • Pressez ◆ ou ◆ pour régler la durée du compteur. |

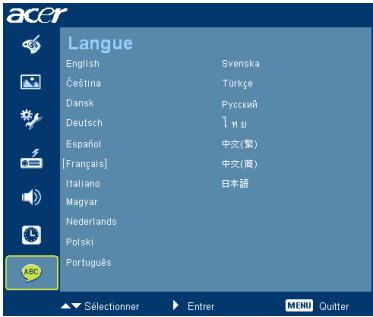

Langue
| Langue | Choisissez le menu OSD multilingue. Utilisez les touches
▲ ou ↓ pour sélectionner votre langue OSD préféérée.
● Pressez ◆ pour confirmer votre choix. |
Annexes
Dépannage
Si vous rencontrez des problèmes avec votre projecteur Acer, référez-vous au guide de dépannage suivant. Si des problèmes persistent, contactez votre revendeur local ou le centre de service.
Problèmes d'image et solutions
| # | Problème | Solution |
| 1 | Aucune image n'apparait à l'écran | Effectuez la connexion comme déscrit dans la section "Bien débuter".Assurez-vous qu'aucune des broches du connecteur n'est tordue ou cassée.Vérifiez si la lampe du projecteur a été correctement installée. Veuillez vous reférer à la section "Remplacement de la Lampe".Assurez-vous d'avoir retire le cache de l'objectif et d'avoir allumé le projecteur. |
| 2 | Image affichée partiellement, en défilament ou incorrecte(Pour PC (Windows 95/98/2000/XP)) | Appuyez sur "RESYNC" sur la télécommande.Pour une image affichée incorporement:Allez sur le " Poste de Travail", ouvrez le "Panneau de configuration" puis double-cliquez sur l'icône "Affichage".Sélectionnez l'onglet "Paramètres".Vérifier que la résolution de votre écran est réglée plus basse ou égale à UXGA (1600 x 1200).Cliquez sur le bouton " Propriétés Avancées".Si le problème persiste, changez l'affichage du moniteur utilisé actuellement et suivez les étapes ci-dessous:Vérifier que la résolution de votre écran est réglée plus basse ou égale à UXGA (1600 x 1200).Cliquez sur le bouton "Changer" sous l'onglet "Moniteur".Cliquez sur " Afficher tous les péripériques".Ensuite sélectionnéz "Types de moniteur standard" sous la boîte SP puis désissez le mode de résolution dont vous ave besoin sous "Modèles".Vérifier que la résolution de votre écran est réglée plus basse ou égale à UXGA (1600 x 1200). |
| 3 | Image affichée partiellement, en défilament ou incorrecte (pour ordinateurs portables) | · Appuyez sur "RESYNC" sur la télécommande.
Pour une image affichée incorrectly:
· Suivez les étapes du point 2 (ci-dessus) pour régler la résolution de votre ordinateur.
· Appuyez sur les paramètres de bascule de la sortie. Par exemple: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]
· Si vous avez des difficultés pour changer les résolutions ou si vous moniteur se bloque, redémarrez tout l'équipement, y compris le projecteur. |
| 4 | L'écran de l'ordinateur portable n'affiche pas de presentation | · Si vous utilisez un ordinateur portable fonctionnant sous ® Windows® Microsoft : Certains ordinateurs portables peuvent désactiver leurs propres écans lorsqu'un second appeareil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.
· Si vous utilisez un ordinateur portable fonctionnant sous ® Mac® Apple : Dans l'onglet Préférences du Systeme, ouvrez Affichage et règlez Miroir Video sur "Marche". |
| 5 | L'image est instable ou vacillante | · Réglez le paramètre "Suivi" pour fixer le problème. Référez-vous à la section "Image" pour plus d'informations.
· Changez les paramètres de la profondeur des couleurs de l'affichage sur votre ordinateur. |
| 6 | L'image compte une barre verticale vacillante | · Utilisez "Fréquence" pour effectuer le réglage. Référez-vous à la section "Image" pour plus d'informations.
· Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour la rendre compatible avec le projecteur |
| 7 | L'image est floue | · Assurez-vous que le cache de l'objectif est逝.
· Réglez la bague de réglage de la focale sur l'objetif du projecteur.
· Assurez-vous que l'écran de projection est à une distance obligatoire comprise entre 3,3 et 33,8 pieds (de 1,0 à 10,3 mètres) du projecteur. Référez-vous à la section "Comment Obtenir Une Taille d'Image Préféérie en Réglant la Distance et le Zoom" pour plus d'informations. |
| 8 | L' image est étirée lors de l'affichage d'un DVD au format « écran large » | Lorsque vous regardez un DVD d'encodage anamorphosé ou au format 16:9, vous devez régler les paramètres ci-dessous:
• Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
• Si l' image est toujours étirée, vous devez également régler le rapport d'aspect. Réglez le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD. |
| 9 | L' image est trop petite ou trop large | • Ajustez le levier du zoom sur le devant du projecteur.
• Rapprochez ou éloignez le projecteur de l'écran.
• Appuyez sur "MENU" sur la télécommande. Allez dans "Image -> Rapport d'aspect" et essayez différents réglages ou appuyez sur " Rapport d'aspect" sur la télécommande pour régler directement. |
| 10 | Les bords de l' image sont inclines. | • Si possible, repositionné le projecteur de manière à ce qu'il soit centré par rapport à l'écran.
• Appuyez sur le bouton " Keystone (Anti-distorsion) □ / □" de la télécommande jusqu'à ce que les côtés soient verticaux.
• Appuyez sur "MENU" sur la télécommande. Allez dans "Image -> Anti-distorsion auto" et désissez "Déactivé" dans le menu OSD, si le bouton "Keystone" (Anti-distorsion) n'est pas disponible sur la télécommande. |
| 11 | L' image est renversée | • Sélectionné "Image -> Projection" dans l'OSD et réglez la direction de projection. |
Problèmes avec le projecteur
| # | Condition | Solution |
| 1 | Le projecteur arrête de répondre aux commandes. | Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 30 secondes avant de reconnectcer l'alimentation. |
| 2 | La lampe grille ou émet un claquement | Quand la lampe atteint la fin de sa durée de vie, elle grillera, évientuelles avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas replacé. Pour replacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe". |
Messages OSD
| # | Condition | Rappel de Lampe |
| 1 | Message | Panne ventilateur – le ventilateur du système ne fonctionne pas.Panne ventilateurLa lampe va bientôt s'éteindre.Surchauffe project. – le projeteur a dépasse sa température de fonctionnement recommendée et doit refroidir avant d'être réutilisé.Surchauffe Project.La lampe va bientôt s'éteindre.Changer la lampe – la lampe a presque atteint sa durée de vie limite.Preféparez-vous à la changer bientôt.La lampe approche sa fin de durée d'utilisation en mode pleine puissanceRemplacement suggéré! |
Tableau de définition des DELs et alertes, messages des DELs
| Message | DEL d'Alimentation |
| Rouge | Bleue |
| Input Power Plug | Flash ON a OFF en100ms | -- |
| Veille | V | -- |
| Power button ON | -- | V |
| Nouvelle tentative de la lampe | -- | Clignotement rapide |
| Power off (Cooling state) | Clignotement rapide | -- |
| Power button OFF: Cooling completed; Standby Mode | V | -- |
| Erreur (panne thermique) | Clignotement rapide ROUGE et retours en BLEU constant |
| Error (Fan lock) | Clignotement rapide ROUGE et retours en BLEU constant |
| Erreur (panne de la lampe) | Clignotement rapide BLEU et retours en ROUGE constant |
| Erreur (panne de la roue de couleur) | Clignotement rapide BLEU et retours en ROUGE constan |
Remplacement de la lampe
Utilisez un tournevis pour retirer la ou les vis du couvercle, puis retirez la lampe. Le projecteur détectera automatiquement la durée de vie de la lampe. Vous verrez le message d'avertissement suivant : "La lampe a presque atteint la fin de sa durée de vie en mode pleine puissance. Remplacement conseillé !" Lorsque vous voyez ce message, changez la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.
Avertissement : Le compartiment de la lampe est chaud ! Laissez-le refroidir avant de changer la lampe.
Pour changer la lampe
1. Mettez le projecteur hors tension en appuyant sur le bouton Marche/Arrêt. 2. Laissez le projecteur refroidir pendant au moins 30 minutes. 3. Débranchez le cordon d'alimentation. 4. Retirez les vis du couvercle à l'aide d'un tournevis. (Illustration #1) 5. Poussez et ôtez le couvercle. 6. Retirez les deux vis de fixation du module de la lampe (Illustration #2) et tirez la poignée du module de la lampe (Illustration #3). 7. Retirez le module de la lampe en forçant un peu. (Illustration #4)
Pour remettre le module de la lampe en place, effectuez les étapes précédentes dans l'ordre inverse.
Avertissement : Pour réduire le risque de blessures corporelles, ne pas faire tomber le module de la lampe et ne pas toucher l'ampoule de la lampe. L'ampoule risque de se briser et de provoquer des blessures si elle tombe.
Installation au plafond
Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez vous référer aux étapes ci-dessous :
1. Percez quatre trous dans une partie solide et structurellement saine du plafond et fixez la base de monture.
Remarque : Les vis ne sont pas fournies. Veuillez vous équiper de vis adaptées au type de votre plafond.
2. Fixez la tringle pour plafond à l'aide des vis à quatre cylindres adaptées.
3. Utilisez un nombre de vis suffisant par rapport à la taille du projecteur pour fixer le projecteur au support de la monture du plafond.
Remarque : Il est conseillé de garder un espace suffisant entre le support et le projecteur afin de permettre une bonne dissipation de la chaleur. Utilisez deux rondelles pour le support supplémentaire, en cas de nécessité.
4. Fixez le support du plafond à la tringle pour plafond.
5. Réglez l'angle et le positionnement s'il le faut.
Remarque : Les types appropriés de vis et de rondelles pour chaque méthode sont listés dans le tableau ci-dessous. Les vis au diamètre de 3 mm sont fournies dans le sachet des vis.
| Modèle | Type de Vis B | Type de Rondelle |
| Diamètre (mm) | Longueur (mm) | Grand | Petit |
| H5360 | 3 | 25 | V | V |
Spécifications
Les spécifications données ci-dessous sont sujettes à modifications sans préavis. En ce qui concerne les spécifications finales, veuillez vous référer aux spécifications de vente annoncées par Acer.
| Système de projection | DLP® |
| Résolution | H5360: Native: 720P (1280 x 720), Maximum: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080) |
| Compatibilité d'ordinateur | PC IBM et compatibles, Apple Macintosh, iMac et normes VESA: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+ |
| Compatibilité videoe | NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i) |
| Format d'image | Auto, 4:3, 16:9, LBox |
| Couleurs d'affichage | 1,07 milliards de couleurs |
| Objectif de projection | F/2,5-2,67; f=21,86 mm-24,00 mm; objectif avec zoom manuel 1.1X |
| Taille de l'écran de projection (diagonale) | 0,69 m-7,62 m |
| Distance de projection | 1,0 m~10,3 m |
| Rapport de distance de projection | 58"@2m (1,55-1,70:1) |
| Fréquence du balayage horizontal | 30k - 100 kHz |
| Fréquence du balayage de rafraîchissement vertical | 50-85 Hz, 120Hz (uniquement pour le mode 3D) |
| Type de lampe | 200W, changeable par l'utilisateur |
| Correction trapèze | ±40 degrés |
| Audio | Haut-parleur interne avec sortie de 2 W |
| Poids | 2,26 Kg |
| Dimensions (L x P x H) | 268 mm x 192 mm x 80 mm |
| Zoom numérique | 2X |
| Cordon d'alimentation | Entrée CA 100-240 V, alimentation à commutation automatique |
| Consommation électrique | 248W ± 10% en mode normal 201W ±10% en mode ECO |
| Température de fonctionnement | 5°C à 35°C / 41°F à 95°F |
| Connecteurs E/S | • Prise d'alimentation x1• Entrée VGA x1• RS232 x1• Video composite x1• S-Viséo x1• Video composante 3 RCA x1• HDMI x1• Entrée prise audio de 3,5 mm x1 |
Contenu standard de la boîte
Cordon d'alimentation x1, Câble VGA x1, Câble vidéo composite x1, Télécommande x1, Pile x1 (pour la télécommande), Guide de l'utilisateur (CD-ROM) x1, Guide de mise en route x1, Carte de sécurité x1, Boîtier de transport x1
- La conception et les caractéristiques techniques sont sujettes à modifications sans préavis.
Modes de compatibilité
A. Analogue VGA
1. Analogue VGA - Signal PC
| Modes | Résolution | Fréquence V. [Hz] | Fréquence H. [KHz] |
| VGA | 640x480 | 60 | 31,47 |
| 640x480 | 72 | 37,86 |
| 640x480 | 75 | 37,50 |
| 640x480 | 85 | 43,27 |
| 640x480 | 119,51 | 61,60 |
| SVGA | 800x600 | 56 | 35,20 |
| 800x600 | 60 | 37,88 |
| 800x600 | 72 | 48,08 |
| 800x600 | 75 | 46,88 |
| 800x600 | 85 | 53,67 |
| 800x600 | 119,85 | 77,20 |
| XGA | 1024x768 | 60 | 48,36 |
| 1024x768 | 70 | 56,48 |
| 1024x768 | 75 | 60,02 |
| 1024x768 | 85 | 68,67 |
| 1024x768 | 119,804 | 98,80 |
| SXGA | 1152x864 | 70 | 63,80 |
| 1152x864 | 75 | 67,50 |
| 1152x864 | 85 | 77,10 |
| 1280x1024 | 60 | 63,98 |
| 1280x1024 | 72 | 77,90 |
| 1280x1024 | 75 | 79,98 |
| 1280x1024 | 85 | 91,15 |
| QuadVGA | 1280x960 | 60 | 60,00 |
| 1280x960 | 75 | 75,00 |
| SXGA+ | 1400x1050 | 60 | 65,32 |
| UXGA | 1600x1200 | 60 | 75,00 |
| PowerBook G4 | 640x480 | 60 | 31,50 |
| PowerBook G4 | 640x480 | 66,6(67) | 35,00 |
| PowerBook G4 | 800x600 | 60 | 37,88 |
| PowerBook G4 | 1024x768 | 60 | 48,36 |
| PowerBook G4 | 1152x870 | 75 | 68,68 |
| PowerBook G4 | 1280x960 | 75 | 75,20 |
| i Mac DV(G3) | 1024x768 | 75 | 60,30 |
2. Analogue VGA - Fréquence large étendue
| Modes | Résolution | Fréquence V. [Hz] | Fréquence H. [KHz] |
| WXGA | 1280x768 | 60 | 47,78 |
| 1280x768 | 75 | 60,29 |
| 1280x768 | 85 | 68,63 |
| 1280x720 | 60 | 44,80 |
| 1280x720 | 119,858 | 92,89 |
| 1280x800 | 60 | 49,60 |
| 1366x768 | 60 | 47,71 |
| WXGA+ | 1440x900 | 60 | 55,90 |
| WSXGA | 1680x1050 | 60 | 65,30 |
| 1920x1080-RB | 60 | 66,60 |
| 1920x1080-EIA | 60 | 66,60 |
| 1024x600 | 60 | 37,30 |
3. Analogue VGA - Signal composante
| 480i | 720x480 | 59,94(29,97) | 27,00 |
| 480p | 720x480 | 59,94 | 31,47 |
| 576i | 720x576 | 50(25) | 27,00 |
| 576p | 720x576 | 50 | 31,25 |
| 720p | 1280x720 | 60 | 45,00 |
| 720p | 1280x720 | 50 | 37,50 |
| 1080i | 1920x1080 | 60(30) | 33,75 |
| 1080i | 1920x1080 | 50(25) | 33,75 |
| 1080p | 1920x1080 | 60 | 67,50 |
| 1080p | 1920x1080 | 50 | 56,26 |
B. HDMI numérique
(1) HDMI - signal PC (identique à DVI)
| Modes | Résolution | Fréquence V. [Hz] | Fréquence H. [KHz] |
| VGA | 640x480 | 60 | 31,47 |
| 640x480 | 72 | 37,86 |
| 640x480 | 75 | 37,50 |
| 640x480 | 85 | 43,27 |
| 640x480 | 119,51 | 61,61 |
| SVGA | 800x600 | 56 | 35,20 |
| 800x600 | 60 | 37,88 |
| 800x600 | 72 | 48,08 |
| 800x600 | 75 | 46,88 |
| 800x600 | 85 | 53,67 |
| 800x600 | 119,85 | 77,20 |
| XGA | 1024x768 | 60 | 48,36 |
| 1024x768 | 70 | 56,48 |
| 1024x768 | 75 | 60,02 |
| 1024x768 | 119,804 | 98,80 |
| SXGA | 1152x864 | 70 | 67,50 |
| 1152x864 | 85 | 77,10 |
| 1280x1024 | 60 | 64,00 |
| 1280x1024 | 72 | 77,90 |
| 1280x1024 | 75 | 79,98 |
| 1280x1024 | 85 | 91,15 |
| QuadVGA | 1280x960 | 75 | 75,00 |
| PowerBook G4 | 640x480 | 60 | 31,50 |
| PowerBook G4 | 640x480 | 66,6(67) | 35,00 |
| PowerBook G4 | 800x600 | 60 | 37,88 |
| PowerBook G4 | 1024x768 | 60 | 48,36 |
| PowerBook G4 | 1152x870 | 75 | 68,68 |
| PowerBook G4 | 1280x960 | 75 | 75,20 |
| i Mac DV(G3) | 1024x768 | 75 | 60,30 |
(2) HDMI - Fréquence large étendue (identique à DVI)
| Modes | Résolution | Fréquence V. [Hz] | Fréquence H. [KHz] |
| WXGA | 1280x768 | 60 | 47,78 |
| 1280x768 | 75 | 60,29 |
| 1280x768 | 85 | 68,63 |
| 1280x720 | 60 | 44,80 |
| 1280x720 | 119,858 | 92,89 |
| 1280x800 | 60 | 49,60 |
| 1366x768 | 60 | 47,71 |
| WXGA+ | 1440x900 | 60 | 55,90 |
| WSXGA | 1680x1050 | 60 | 65,30 |
| 1920x1080-RB | 60 | 66,60 |
| 1920x1080-EIA | 60 | 66,60 |
| 1024x600 | 60 | 37,30 |
(3) HDMI - Signal Vidéo
| 480i | 720x480 | 59,94(29,97) | 27,00 |
| 480p | 720x480 | 59,94 | 31,47 |
| 576i | 720x576 | 50(25) | 27,00 |
| 576p | 720x576 | 50 | 31,25 |
| 720p | 1280x720 | 60 | 45,00 |
| 720p | 1280x720 | 50 | 37,50 |
| 1080i | 1920x1080 | 60(30) | 33,75 |
| 1080i | 1920x1080 | 50(25) | 33,75 |
| 1080p | 1920x1080 | 60 | 67,50 |
| 1080p | 1920x1080 | 50 | 56,26 |
| Limites de plage de source graphique du moniteur. | Fréquence de balayage horizontal : | 30-100kHz |
| Fréquence de balayage vertical : | 50-85 Hz, 120Hz (uniquement pour le mode 3D) |
| Taux max. pixel : | 170MHz |
Avis concernant les Réglementations et la Sécurité
Notice FCC
Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences dans les communications radio.
Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :
Réorienter ou déplacer l'antenne de réception. Augmenter la distance entre l'appareil et le récepteur. - Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché. - Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.
Notice : Câbles blindés
Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conformes aux règlements FCC.
Notice : Périphériques
Seuls les périphériques (appareils d'entrée/sortie, ports, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. L'utilisation de périphériques non conformes peut provoquer des interférences pour la réception de la télévision ou de la radio.
Mise en garde
Les changements ou modifications non expressément approuvés par le fabricant peuvent invalider l'autorité de l'utilisateur, laquelle est accordée par la Commission Fédérale des Communications, à utiliser cet appareil.
Conditions de fonctionnement
Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.
Notice : Pour les utilisateurs canadiens
Cet appareil numérique de Classe B est conforme à la norme ICES-003 canadienne.
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
a) Informations générales
Son fonctionnement est sujet aux deux conditions suivantes :
- Cet appareil ne doit pas provoquer d'interférences néfastes, et
- Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.
b Fonctionnement avec une bande de 2,4 GHz
Pour éviter des interférences radio avec un service sous licence, cet appareil doit être utilisé à l'intérieur et son installation à l'extérieur est sujette à concession de licence.
Acer déclare par la présente que cette série de projecteur est conforme aux conditions essentielles et aux autres dispositions relatives de la Directive 1999/5/EC.
Compatible avec la Certification réglementaire Russe
ME61
Avis de réglementation sur les appareils radio
Remarque: Les informations de réglementation ci-dessous concernent uniquement les modèles avec LAN sans-fil et/ou Bluetooth.
Général
Ce produit est conforme aux normes concernant la fréquence radio et la sécurité de tous les pays ou régions dans lesquels il a été approuvé pour l'utilisation sans-fil. En fonction des configurations, ce produit peut ou peut ne pas contenir les périphériques fréquence radio sans-fil (par exemple LAN sans-fil et/ou modules Bluetooth). Les informations ci-dessous concernent les produits équipés de tels périphériques.
Union Européenne (UE)
La Directive 1999/5/EC R&TTE a attesté par conformité les normes harmonisées suivantes :
Article 3.1(a) Santé et Sécurité
EN60950-1:2001 + A11:2004 EN50371:2002
Article 3.1(b) CEM
EN301489-1 V1.6.1 EN301 489-3 V1.4.1 (applicable aux souris et claviers sans fil non-Bluetooth). EN301 489-17 V1.2.1
Article 3.2 Utilisation du spectre
EN300 440-2 V1.1.2 (applicable aux souris et claviers sans fil non-Bluetooth). EN300 328 V1.7.1 EN301 893 V1.4.1 (applicable aux RLAN 5 GHz à haute performance)
Liste des pays concernés.
Les pays membres de l'UE en mai 2004 sont : Belgique, Danemark, Allemagne, Grèce, Espagne, France, Irlande, Italie, Luxembourg, Pays-Bas, Autriche, Portugal, Finlande, Suède, Royaume-Uni, Estonie, Lettonie, Lituanie, Pologne, Hongrie, République tchèque, Slovaquie, Slovénie, Chypre et Malte. Utilisation autorisée dans les pays de l'Union européenne ainsi qu'en Norvège, Suisse, Islande et Liechtenstein. Cet appareil doit être utilisé strictement en accord avec les réglementations et les contraintes du pays dans lequel vous l'utilisez. Pour plus d'informations, veuillez contacter un bureau local dans le pays où vous utilisez l'appareil.
Acer America Corporation
333 West San Carlos St., San Jose
CA 95110, U. S. A.
Tél : 254-298-4000
Fax : 254-298-4147
www.acer.com
