RU-285BT - Autoradio ROADSTAR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Autoradio
Fonction principale	Lecteur MP3
Connectivité	Bluetooth simple
Lecteur de cartes	MMC/SD
Port USB	Oui
Radio	FM stéréo
Fonction RDS	Oui
Formats audio supportés	MP3
Alimentation	12V (standard auto)
Dimensions	Non précisé
Poids	Non précisé
Interface utilisateur	Écran et boutons physiques
Compatibilité	Voiture standard
Normes de conformité	CE, EEC Directive 89/336
Langues du manuel	Multilingue
Fonction mains libres	Non précisé
Type d'installation	Tableau de bord auto
Marque	Non précisé

FOIRE AUX QUESTIONS - RU-285BT ROADSTAR

Comment réinitialiser le ROADSTAR RU-285BT ?

Pour réinitialiser le ROADSTAR RU-285BT, éteignez l'appareil, puis maintenez enfoncé le bouton 'Power' et le bouton 'Mode' simultanément pendant environ 5 secondes jusqu'à ce que l'appareil redémarre.

Pourquoi mon ROADSTAR RU-285BT ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Essayez également de remplacer la batterie si nécessaire.

Comment connecter mon smartphone via Bluetooth au ROADSTAR RU-285BT ?

Activez la fonction Bluetooth sur votre smartphone, puis allumez le ROADSTAR RU-285BT. Sélectionnez 'Bluetooth' dans le menu et recherchez les appareils disponibles. Choisissez 'ROADSTAR RU-285BT' pour établir la connexion.

Que faire si le son est trop faible sur le ROADSTAR RU-285BT ?

Vérifiez le réglage du volume sur l'appareil ainsi que sur les sources audio connectées. Assurez-vous également qu'aucun mode d'égaliseur ne limite le volume.

Comment changer les stations de radio sur le ROADSTAR RU-285BT ?

Utilisez les boutons 'Précédent' et 'Suivant' pour changer manuellement de station. Vous pouvez également utiliser la fonction de recherche automatique en maintenant le bouton 'Précédent' ou 'Suivant' enfoncé.

Le ROADSTAR RU-285BT se déconnecte-t-il automatiquement du Bluetooth ?

Oui, si l'appareil est inactif pendant plus de 10 minutes, il peut se déconnecter automatiquement pour économiser de l'énergie. Vous pouvez le reconnecter en sélectionnant à nouveau l'appareil sur votre smartphone.

Comment mettre à jour le firmware du ROADSTAR RU-285BT ?

Visitez le site Web de ROADSTAR pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'appareil via une clé USB.

Le ROADSTAR RU-285BT lit-il les fichiers audio via USB ?

Oui, le ROADSTAR RU-285BT peut lire des fichiers audio à partir d'une clé USB. Assurez-vous que les fichiers sont au format compatible (MP3, WAV, etc.).

MODE D'EMPLOI RU-285BT ROADSTAR

Se produit répond aux critères minima prévus par la directive 89/336/CEE et il a été construit conformément aux normes EN50013, EN50020.

Manuel d'instructions

• Voitre nouvel apparieil a ete fabriqué et monte en etant soumis aux nombreaux tests ROADSTAR.

Nous espérons que cet apparéil vous donnera entière satisfaction.

Avant de vous adonner à ces activités, veuillez dire attentivement ce manuel d'instructions.

Conservez-le à portée de main à fin de referencia ultérieure.

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont containues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur de l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boitier ni oter le dos de l'appareil. En cas de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune piece réparable par l'utilateur.

Un rayonnement laser invisible est present lorsqu'ell'articleil est ouvert ou le verrouillage de sécurité est inopérant. Eviter toute exposition directe au rayon laser. L'utilisation des commandes, réglages ou procédés autres que ceux stipulés dans leprésent mode d'emploi sont dangereux.

L'appareil ne doit pas etre exposé à l'humidité ou à la pluie.

L'appareil doit être gardé dans un endroit suffisamment ventilé.

L'appareil ne doit pas etre exposé à la lumière directe du soleil ou a des sources de chaleur.

Autoradio FM Sté reproduction Digitale PLL avec lecteur de USB / SD / MMC /MP3, Syntoniseur système Radio Data System avec EON et PTY, Façade frontale détachable et Bluetooth.

MODED'EMPLOI

Veuillez dire attentivement ce mode d'emploi, afin de familiariser avec votre nouvel apparéil avant de l'utiliser pour la première fois. Veuillez s'il vous plaît garder ce mode d'emploi comme ↔reference pour le futur.

TABLEDES MATIERES

• Emplacement des Commandes
• Caracteristiques
  Installation
• Précautions et Entretien
• Connexions
• Opérations
• Spécifications

EMPLACEMENT DES COMMANDES

1. TOUCHE MARCHE/ARRET + SÉLECTEUR MODE (RADIO/USB/SD/AUX-IN)
2. TOUCHE SELECTION LOUDNESS / DSP / DX - LOC / STEREO - MONO / TA/ PI / BEEP
3. VOLUME BAS/HAUT (+ REGLAGE BAS/AIGUS/BALANCE/FADER)
4. TOUCHES DE PRESELECTION RADIO (1,2,3,4,5,6)
5. TOUCHEMP3+10
6. TOUCHE PLAY/PAUSE
7. TOUCHE INTRO
8. TOUCHE DE REPETITION USB / SD (MP3 REPEAT)
9. TOUCHE RANDOM (LECTURE ALEATOIRE USB / SD)
10. TOUCHE BANDE + BLUETOOTH
11. SYNTONIE AUTOMATIQUE OU MANUELLE (HAUT TUN>> /BASTUN<< / SAUT/ USB / SD / MMC (MP3)
12. TOUCHE MUTE + HOROLOGE
    13.AFFICHEUR LCD
13. TOUCHE RELACHEMENT FAÇADE
14. USB PORT

Français

1. SD CARD SLOT IN

2. ENTRÉE AUDIO EXTERNE

3. TOUCHE MP3 - 10

CHARACTERISTIQUES

Cette autoradio douée de façon amovible, FM/FM stéréo, lecteur USB-SD/MP3 a les suivantes caractéristiques :

• Contrôle électronique Volume, Aigus, Bas, Balancement, Fader

• Syntonie électronique de précision douée de circuit PLL.

18 stations mémorisables (6FM1 + 6FM2 + 6FM3)

Loudness

• Interrupteur Marche/Arrêt illuminé

• Contrôle syntonie Manuelle/Automatique Haut/Bas

• Sélecteur Bande pour la sélection de FM1, FM2 ou FM3

• Contrôle display (Fréquence, Nom station, Type de programme)

• Fonction horloge en RDS

• Fonction Répédition USB / SD / MMC

• Lecteur et fichiers MP3 enregistrés sur de USB / SD / MMC

• Prise de sortie PRE (type RCA) pour la connexion à l'amplificateur

• Façade amovible qui fonctionne d'antivol

• Systeme d'illumination

• Fonctions RDS : PI (Identification Programme)

PS (Service Nom Programme)

PTY (Type Programme)

AF (Liste Fréquences Alternatives)

• Choisir l'emplacement du montage en veillant à ce que l'appareil ne gén ne pas le conducteur au volant.
• Eviter d'installer l'appareil dans un endroit exposé à des températures élevées, comme les rayons directs du soleil ou l'air chaud de l'installation de chauffage ou bien dans un endroit exposé à la poussière, saleté ou à de fortes vibrations.
• Ne se servir que des outils de montages fournis pour effectuer une installation sûre.
  S'assurer d'avoir ete la faace extractible avant d'institler l'appareil..

28

Français

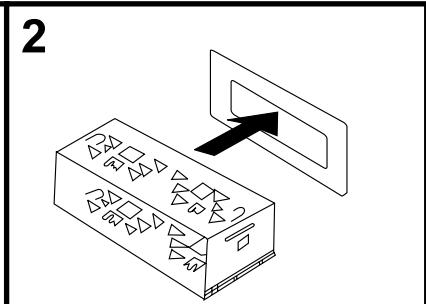

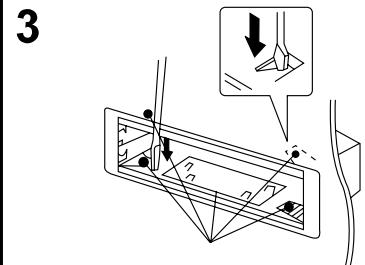

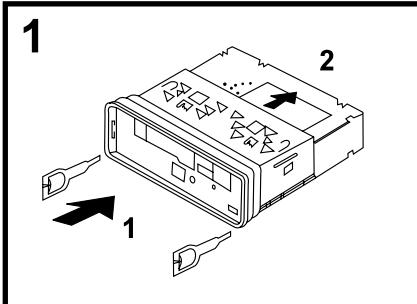

EXAMPLEDE MONTAGE

Installation dans le tableau de bord

Si il le faut, plier ces griffes.

Note: Gardner la clé de déblocage dans un endroit sur pour vous permettre, le cas échéant, d'extraire l'appareil de l'auto.

Comment placer et enlever la façade.

La façade peut être enlevée de façon à éviter que l'appareil puisse être volé.

COMMENTENLEVER LA FACADE

Avant tout, s'assurer d'avoir pressé le bouton PWR (étéint) (1). Presser ensuite le bouton RELEASE (14) et la retireur en tirant vers soi comme le montre le dessin.

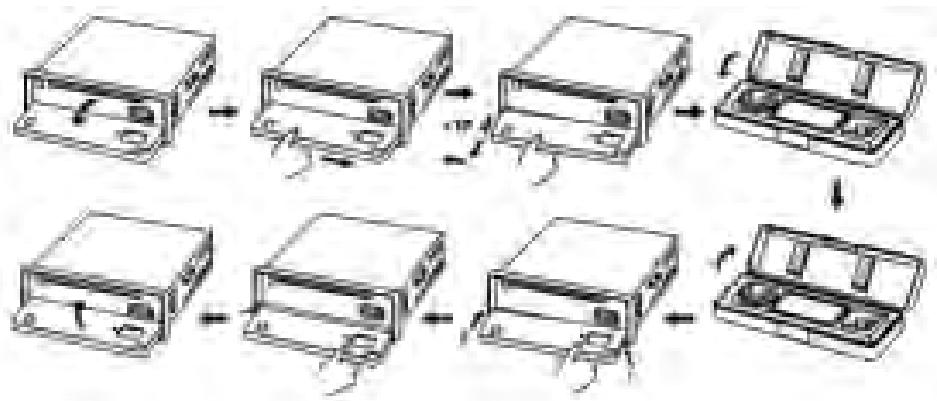

COMMENTREMETTRE LA FACADE

Portez la partie B de la façade à la zone A de l'appareil comme le montre la figure et pressez tant que vous n'entendez pas un déclic.

Faites attention à ne pas exercer aucune pression sur le display et sur les autres touches.

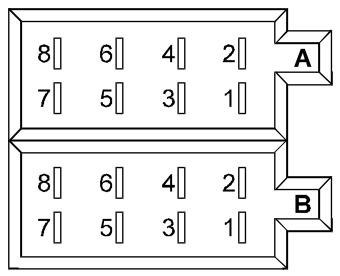

CONNECTEUR ISO "BUILD-IN" (INTEGRE)

Prise RCA Line Out (Arriere) -

Gris: Rouge (droit)

: Blanc (gauche)

CONNECTEURA

4. MEMOIRE + 12V PERMANENT
5. SORTIEANTENNEAUTOMATIQUE
7. +12V (A LA CLEF D'IGNITION)
8. MASSE

30

N.B.:

Le fil +12V N°7 du connecteur A, doit être connecté sous clef de démarriage pour éviter que la batterie de la voiture se décharge lorsque cette dernière n'est pas utilisée pendant longtemps.

CONNECTEURB

1. HAUT-PARLEUR ARRIERE DROIT (+)
2. HAUT-PARLEUR ARRIERE DROIT (-)
3. HAUT-PARLEUR AVANT DROIT (+)
4. HAUT-PARLEUR AVANTRDROIT (-)
5. HAUT-PARLEUR AVANT GAUCHE (+)
6. HAUT-PARLEURAVANTGAUCHE(-)
7. HAUT-PARLEUR ARRIERE GAUCHE (+)
8. HAUT-PARLEUR ARRIERE GAUCHE (-)

REEMPLACEMENT DES FUSIBLES

Si un fusible est grillé, contrôle la connexion électrique et replacer le fusible. Si le fusible se grille même après avoir été replacé, il se peut qu'il y ait un mauvais fonctionnement à l'intérieur. Dans ce cas, consultez le revendeur le plus proche.

Attention

Utiliser des fusible ayant l'ampérage spécifique pour chaque cable. L'emploi de fusibles possédant un ampérage supérieur pourrait provoquer de graves dommages.

OPERATIONS

ALLUMAGE/COUPAGE (1) (PWR)

Insérez la façade amovible dans l'appareil et pressez la touche PWR pourmettre en fonction l'autoradio.

Pour eteindre l'autoradio, pressez encore la touche PWR, puis pressez la touche RELACHEMENT (14) pour extraire la facone.

Faites attention à ne pas extraire la façon lorsque l'autoradio est allumée.

SELECTION (2) /VOLUME (3)

Le contrôle VOLUME règle la sortie du son. Pour sélectionner les autres fonctions presssez légément la touche SEL (2) jusqu'à ce que la fonction可以选择 est visualisée sur l'afficheur. Employer les touches du VOLUME pour modifier les autres fonctions. La figure 1 montre la sélection des fonctions.

Français

1. VOLUME (tourner)
2. SELECT(ION) (pousser)
3. GRAVES
4. AIGUS
5. BALANCE
6. FADER
7. LOUDNESS
8. DSP (ROCK-POP-CLASS-DSP OFF)
9. TAVOLUME
10. REGIONAL ON/OFF
    11 DX/LOC
11. STEREOMONO

Contrôle VOLUME (3).

Augmentation ou diminution du volume en tournant le contrôle VOLUME. Ce bouton peut être utilisé pour ajuster la tonalités BASSES, AIGUES, BALANCE et FADER.

Il peut être utilisé aussi pourCHOISIR les options des fonctions RDS/SDK.

AFON/OFF

Pour permettre ou désactiver la fonction AF (Alternative Frequency).

PTYON/OFF

Pour permettre ou désactiver la fonction PTY (Program Type).

RECEHERCHETA / ALARME TA (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour selectionner les fonctions suivantes en tournant la contrôle Volume:

Mode RECHERCHE TA ou le mode ALARME TA

-Mode Recherche TA:

Quand une station syntonisée ne recoit pas d'informations TP pendant 5 secondes, la radio passé à la station suivante qui n'a pas la même (PI) que la dernière station, mais qui a les informations TP.

Si vous sélectionné ce système, quand il n'y a pas le signal TP, la radio ne recherche

32

Français

aucune station alternative mais elle émet un signal (ALARME) pour signaler l'absence du signal TP.

TONALITE PI/MUTE PI

- TONALITE PI

Lorsqu'une voiture roule dans une aire spéciale ayant un code PT mais le même AF, on entend une tonalité PI (DIP) de temps en temps. On peut entendre le son DIP pendant au moins 1 seconde.

-MUTE PI

Dans les mêmes conditions que nous venons de voir, la tonalité est mise à zéro pendant au moins 1 seconde.

(C) RESYNTONISATION L / RESYNTONISATION S

Le temps initial de recherche automatique TA ou de recherche PI est sélectionné.

Lorsque l'information PI n'est pas trouvée pendant le temps de resyntonisation, la radio commence la resyntonisation à la prochaine station PI. Lorsque la même station PI n'est pas trouvée dans la première recherche cyclique, la radio va à la même station et elle attendpendant 4-5 minutes jusqu'à ce que le code PI soit reçu.

• Syntonie L: selectionnée comme 90 secondes.
• Syntonie S: Sélectionnée comme 30 secondes.

MODEBEEP (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour selectionner :

BEEP ON: Le signal sonore " BIP " est audible quand vous appuyez sur toutes les touches BEEP OFF: Le signal sonore " BIP " est desactivé.

4. PRESELECTIONS (1,2,3,4,5,6)

(A)MODALITE RADIO:

Si appuyées légèrement, ces touches permettent de sélectionner directement une station présélectionnée.

(B)MODALITE LECTEUR MP3

1.PAUSE 2.BALAYAGE 3.REPETITION 4.CASUEL

LAFONCTION RDS. QU'EST-CE QUE LE SYSTEME RDS?

RDS (Radio Data System) est un système d'informations numériques radio développé et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des émissions normales FM.

Français

Le RDS offre une variété d'informations telles le nom des stations, le programme et les informations sur le traffic, ainsi que des fonctions utiles comme la syntonisation automatique desassageurs signaux disponibles dans le programme choisi.

-Fonction 'AF/REG' (FREQUENCES ALTERNATIVES)

Une légère pression sur cette touche permet de sélectionner la modalité AF/

Lorsque la modalité AF/REG est sélectionnée, la radio contrôle continuèlement le niveau du signal AF. L'appui sur cette touche pendant plus de 2 secondes active la modalité BRANCHE/DEBRANCHÉ Régional.

-Modalité Régionale BRANCHEE:

La commutation AF ou la Recherche PI SEEK est effectuee dans toutes les stations ayant le meme code PI que la station actuelle. L'inscription REG s'affiche.

-Modalité Régionale DEBRANCHE

Le code Régional dans le format PI est ignoré lorsqu'on effectue la commutation AF ou la Recherche PI SEEK.

-Fonction 'TA' (ANNONCES TRAFIC)

Une légère pression sur cette touche permet de brancher ou de débrancher la modalité TA. Lorsque la modalité TA est selectionnée et uneannounce sur le traffic est transmise

• Lorsque l'appareil est en modalité CD/MP3, elle commutera temporairement sur la modalité radio.
• Si le niveau du volume était sous le seuil bien audible, le niveau bien audible augmentera.
• Lorsqu'on recoit une station TP, l'inscription TP s'affiche.

Un appui plus long active la modalité TA LOCAL / TA DISTANCE est sélectionnée.

• Modalité TA LOCAL

Lorsque le signal de branché est sous le seuil de réception, la radio ne commute pas sur cette station et l'auditeur n'entend pas les parasites. "TA LO" s'affiche pendant quelques secondes.

• Modalité EON TA DISTANCE

La commutation TA essaie de développer l'information de la station actuelle. "TA DX" s'affiche pendant quelques secondes.

Si appuyées légèrement, ces touches permettent de sélectionner directement une station

34

Français

préselectionnée. L'appui sur ces touches pendant plus de 1 seconde mémorise la station actuellément symtonisée. Lorsqu'on sélectionna la modalité PTY, la touche PTY est partagée de la manière suivante:

PTY groupe musique — PTY groupe parlé — ETEINT

MUSIQUE

1.Musique POP, Musique ROCK
2.Musique EASY, Musique LEGERE
3.CLASSIQUE, AUTRE Musique
4.JAZZ, COUNTRY
5.NATIONM, OLDIES
6.Musique FOLK

PARLE

1.JOURNAL PARLE, AFFAIRES, INFOS
2.SPORT, EDUCATION, PIECES
3.CULTURE, SCIENCES, DIVERS
4. PREVISIONS DUTEMPS, FINANCES, ENFANTS
5.SOCIAL,RELIGION,TELEPHONE
6.VOYAGES,DIVERTISSEMENT,DOCUMENTAIRES

(B)MODALITE LECTEUR MP3

1.PAUSE 2.BALAYAGE 3.REPETITION 4.CASUEL

L'appui sur cette touche permet à l'utilisateur de Sélectionner Modalité RADIO ou Modalité Lecteur USB-SD/MP3 ou AUX-IN.

-TOUCHE DE BANDE (BAND)

Chaque bande est commutée en appuyant l'une après l'autre sur les touches FM1-FM2-FM3.

-SYNTONISATION AUTOMATIQUE OU MANUELLE (FREQ HAUT>> OU FREQ BAS<<)

(A)MODALITE RADIO

Si appuyees légèrement, ces touches font fonction de Recherche Manuelle. Une pression de plus de 1 seconde active la Recherche Automatique.

(B) MODALITE LECTEUR USB-SD/MP3

Si appuyées légèrement, ces touches font fonction de SAUT MORCEAU HAUT ou BAS.

TOUCHEMUTE

Pousser la touche MUTE pour annuler le volume. Pousser de nouveau pour reporter le volume au niveau précédent.

-AFFICHEUR LCD

L'afficheur à cristaux liquides illustré l'état actuel de réception des opérations.

CONTROLESLECTEUR MP3 (USB / SD / MMC)

-PORTE USB

16.SLOT SD/MMC

1. Presser (14) pour abaiser le panneau frontal.
2. Introduire la Card SD/MMC dans l'entree pour Card.
3. Fixer le panneau frontal au poste principal de nouveau. La lecture commence automatiquement.

-TOUCHE PAUSE

Durant la lecture, appuyer sur la touche PAUSE (17) 'PAUSE' pour arrêter momentanément la lecture. Appuyer de nouveau pour returner à la lecture normale.

• TOUCHE INTRO (Balayage de tous les morceaux)

L'appui sur cette touche affiche l'indication 'SCN' et effectue la reproduction des 10 premières secondes de chaque morceau.

-TOUCHE REPEAT 'REPEAT'

L'appui sur cette touche affiche l'indication 'RPT' et la lecture du morceau actuel est repétée jusqu'à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche 'RPT'.

L'appui sur cette touche affiche l'indication 'SHF' et chaque morceau du disque est lu dans un ordre casuel et non dans la série normale. Pour effacer le mode Casuel, appuyer à nouveau sur la touche 'SHUFFLE' (20).

ID3 Tag

Si le document MP3 est fournin de ID3 TAG, l'information comme suivant:
TITRE CHANSON > ARTISTE > TITRE ALBUM > ANNEE > COMMENTAIRES

à l'afficheur. Le nom et le numéro du document passeront en continuation sur l'afficher pendant la lecture.

COMMENT UTILISER LE BLUETOOTH DANS VOTRE AUTORADIO

Comment accoupler le téléphone à l'autoradio

Avant de pouvoir faire des appel par votre autoradio, on doit réaliser l'accoupling entre le téléphone et l'autoradio. L'accoupling est une procédure pour connecter deux dispositifs Bluetooth.

36

Français

1. La fonction de Bluetooth de ce poste est toujours activé,COMMencer l'accouplement de vitre téléphone portable. Se référer au manuel de votre portable sur comment accoupler correctement.
2. Activez la recherche de dispositifs Bluetooth disponibles, "RU-285BT" apparait.
3. Àprous avoir accouplé avec succès (BT-OK est visualizee), connecter à l'autoradio s'il ne se connecte pas automatiquement.

Comme appeler / recevoir appels

1. composer le numero utilizzando téléphonique avec le votre téléphone.
2. Quand est un appel en entrée, presser "BAND" pour la recevoir.
3. Appuyez sur la touche BAND pourmettre fin à l'appeel.

SPECIFICATIONS

SYNTONISATEURFM

Sensibilité 2 dBμ

Séparation Stéreo 35dB

Rapport Signal/Brouillage 55dB

Gamme fréquence 87.5-108MHz

Pas Canal 50 kHz

Fréquence intermédiaire 10.7MHz

SORTIEPREAMPLIFEE

Sortie 350mV(MAX)

Impédance 10kOhm

GENERALITES

Voltage alimentation 13.8V DC (10.8-15.6V), Negative à la

masselImpedance haut-parleurs 4 ou 8 Ohms

Puisance maximale de sortie (RU-285BT) 7,5W (RMS) x4 canaux

Puisance maximale de sortie (RU-285BT/HP) 25W (RMS) x 4 canaux

Les specifications et le design peuvent changer sans avis préalable.
