BOX 602iX - Hotte PROLINE - Notice d'utilisation et mode d'emploi gratuit

Marque	PROLINE
Modèle	BOX 602iX
Catégorie	Hotte décorative
Largeur (estimation)	60 cm
Poids (estimation)	10-15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance totale	230 W
Puissance moteur	1 x 190 W
Éclairage	2 x 20 W max (type G4)
Débit d'air maximal	637 m³/h
Niveau sonore	69 dB
Classe énergétique	D
Consommation annuelle	119,9 kWh/an
Distance minimale d'installation (gaz)	65 cm
Distance recommandée	65-75 cm
Type de filtre à graisses	Aluminium haute densité, lavable
Filtre à charbon	Optionnel, à changer tous les 3 mois
Commandes	Touches tactiles (vitesse et lumière)
Modes de fonctionnement	Évacuation ou recyclage (avec filtre à charbon)
Matériau	Inox (modèle iX)
Entretien	Nettoyage des filtres toutes les 2 semaines
Sécurité	Arrêt automatique, protection contre surchauffe

FOIRE AUX QUESTIONS - BOX 602iX PROLINE

Comment nettoyer le filtre à graisses ?

Déposez le filtre en aluminium, laissez-le tremper dans de l'eau chaude (40-50°C) avec un détergent non abrasif pendant environ 3 minutes, puis brossez-le doucement avec une brosse à poils mous. Rincez et séchez avant de le remettre.

Comment installer la hotte au-dessus d'une cuisson à gaz ?

Respectez une distance minimale de 65 cm entre la surface de cuisson et la partie la plus basse de la hotte. Pour votre sécurité, faites appel à un technicien qualifié pour l'installation électrique.

Quand changer le filtre à charbon ?

Le filtre à charbon doit être changé tous les 3 mois environ. Il ne se lave pas. Veillez à le remplacer dès que l'efficacité diminue.

Comment remplacer l'ampoule de la hotte ?

Débranchez l'appareil, retirez le filtre à graisses et l'abat-jour. Remplacez les ampoules usagées par des modèles G4 20W max. Remontez le tout.

La hotte fait du bruit, est-ce normal ?

Le niveau sonore est de 69 dB, ce qui est normal pour une hotte de cette puissance. Si le bruit devient anormal, vérifiez que les filtres ne sont pas obstrués ou que rien ne touche le moteur.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si vous utilisez la hotte en mode évacuation (rejet à l'extérieur). En mode recyclage, vous devez impérativement installer un filtre à charbon pour absorber les odeurs.

Quelle est la classe énergétique de cette hotte ?

La hotte PROLINE BOX 602iX est classée D pour l'efficacité énergétique, D pour l'efficacité dynamique des fluides et E pour l'éclairage.

Comment régler la vitesse de la hotte ?

Utilisez les touches tactiles : une pression pour allumer et passer en première vitesse, une nouvelle pression pour augmenter la vitesse. La touche lumière permet d'allumer ou éteindre l'éclairage.

La hotte peut-elle être installée au-dessus d'une plaque à induction ?

Oui, la distance minimale recommandée est de 65 cm pour tous types de cuisson. Respectez les consignes de sécurité.

Comment entretenir la hotte pour éviter les risques d'incendie ?

Nettoyez régulièrement le filtre à graisses (toutes les 2 semaines) et ne faites jamais flamber d'aliments sous la hotte. Suivez impérativement les instructions de nettoyage.

MODE D'EMPLOI BOX 602iX PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.

FR

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisant du gaz ou un autre combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Ne pas flamber d'aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumées

d'appareils utilisant du gaz ou un autre combustible.

Les réglementations concernant

l'évacuation de l'air doit être respectées.

Lorsque la hotte de cuisine est placée

au-dessus d'un apparéil à gaz, la distance

minimale à respecter entre la surface support

des récipiens de cuisson de la table de

cuisson et la partie la plusasse de la hotte

de cuisine, cette distance doit etre d'au moins

65 cm.

Les détails concernant la méthode et la

fréquence du nettoyage, et définie en page 8

& 9 dans la section de “NETTOYAGE ET

ENTRETIEN".

Nos emballages /

produits peuvent faire l'objet

d'une consigne de tri,

pour en savoir plus:

www.quefaredemesdechets.fr

MISES EN GARDE IMPORTANTES

Faites attention lorsque la hotte fonctionne en même temps qu'un brûleur ou un feu de cheminée, puisque ceux-ci dépendent de l'air environnant et ne sont pas alimentés à l'électricité: la hotte retire de la piece l'air dont le brûleur et la cheminée ont besoin pour leur combustion.
La pièce doit être suffisamment aérée si la hotte fonctionne en même temps que des apparèils alimentés par gaz ou par un autre combustible.
Respectez les réglementations locales en vigueur concernant l'évacuation de l'air à l'extérieur. Les réglementations concernant l'évacuation de l'air doivent être respectées.
N'essayez pas d'examiner l'état des filtres pendant que la hotte fonctionne;
Ne touchez pas les ampoules après avoir utilisé l'appareil.
Débranche l'appareil après usage et avant toute manipulation de nettoyage et d'entretien.

INSTALLATION

Installation de la hotte

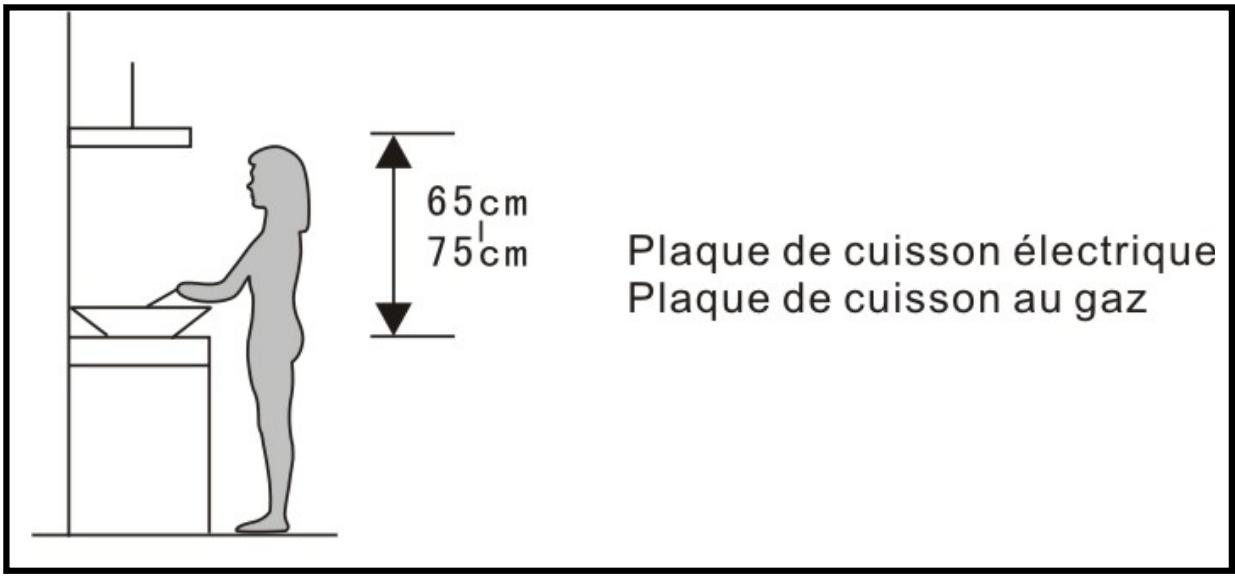

Pour un fonctionnement optimal, cette hotte doit être placée à une distance de 65-75 cm de la surface de cuisson. Lorsque la hotte de cuisine est placée au-dessus d'un apparéil à gaz, la distance minimale à respecter entre la surface support des éléments de cuisson de la table de cuisson et la partie la plus BASSE de la hotte de cuisine, cette distance doit être d'au moins 65 cm.

Pour votre sécurité, demandez à un technician qualifié d'effectuer l'installation électrique de votre hotte.

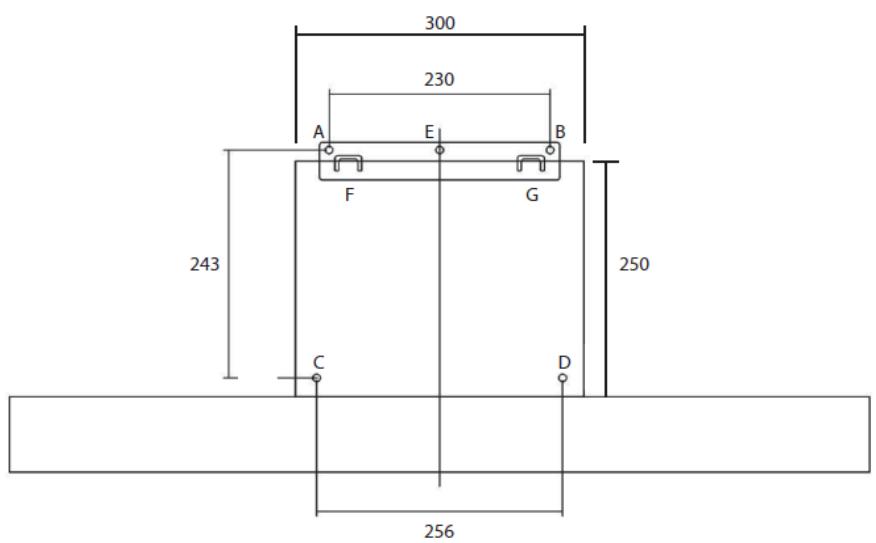

1. Positionnez la hotte sur le mur et marquez les emplacements des trous de fixation (A, B, C, D et E) devant être percés.
2. Percez les trou dans les emplacements marqués, en utilisant une mèche de 8 mm de diamètre.
3. Insérez les chevilles fournies dans les trou, puis fixez la plaque de suspension sur les trou s, B et E à l'aide des 4 vis de 40 mm fournies.
4. Accrochez la hotte aux deux crochets (F et G) et fixez-la au mur en vissant les 4 vis de 30mm fournies dans les chevilles C et D.

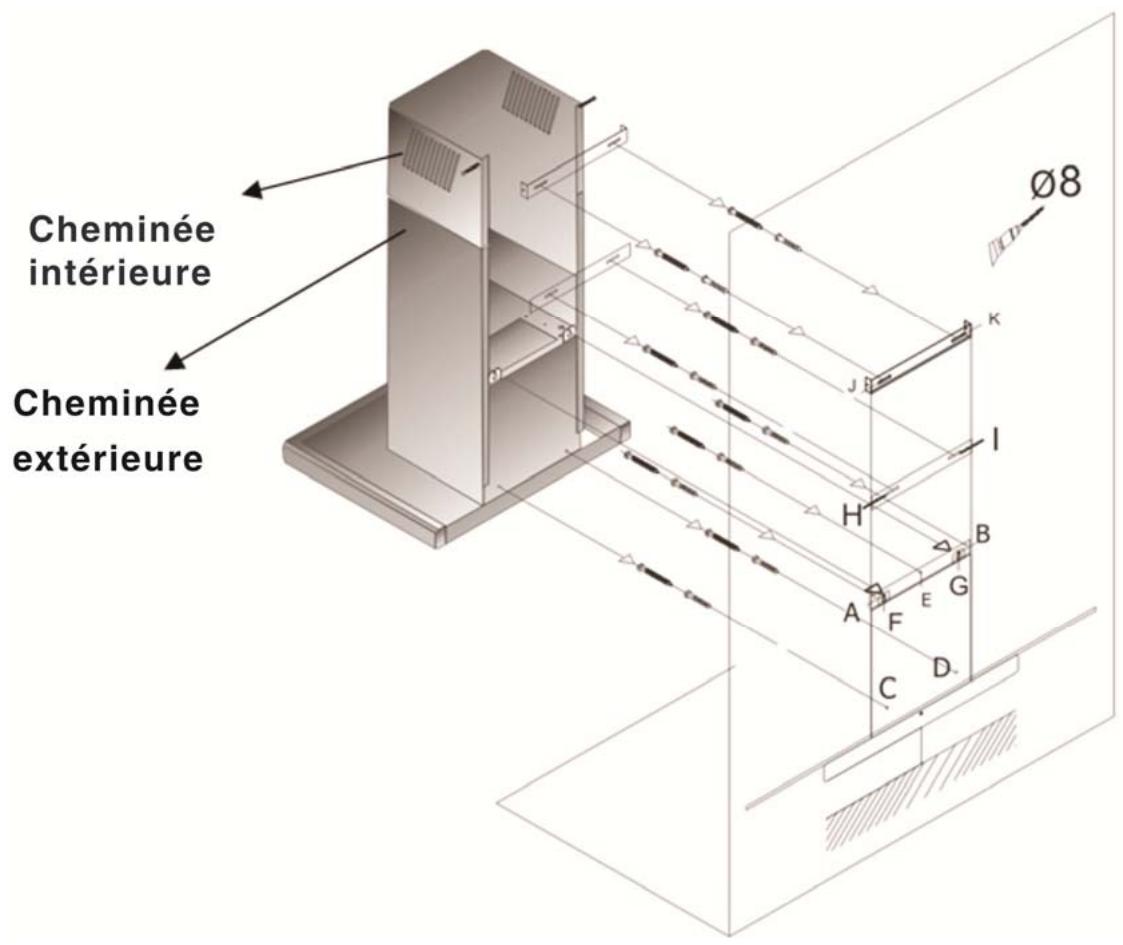

5. Montez la cheminée extérieure sur la hotte à l'aide des vis fournies.
6. Montez la cheminée interieure sur la cheminée extérieure.
7. Positionnez les cheminées interieure et extérieure contre le mur et marquez les emplacements des trous de montage (H, I, J et K).
8. Percez les quatre trous dans les emplacements marqués, en utilisant une mèche de 8 mm de diamètre.
9. Fixez la plaque de suspension sur la cheminée interieure à l'aide des vis fournies.
10. Insérez les chevilles fournies dans les trous.
11. Fixez les cheminées interieure et extérieure au mur en montant les plaques de suspension sur les trous J, K, H et I à l'aide des vis fournies.

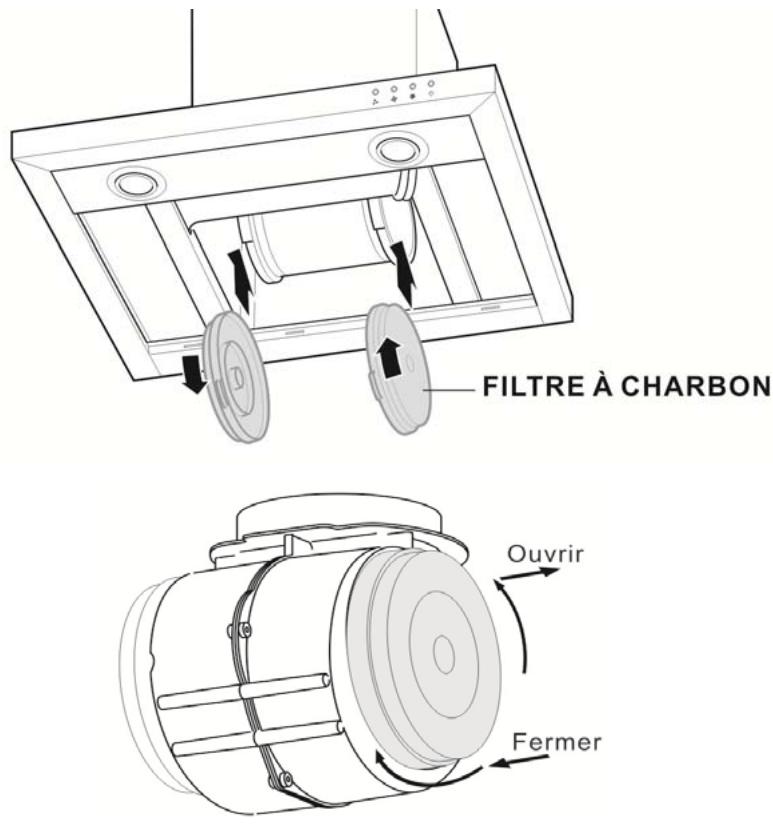

Installation des filtres à charbon

Otez le filtré à air, puis montez les filtres à charbon.

Une fois les filtres à charbon installés, remettez en place le filtré à air.

REMARQUE : Les filtres à charbon ne doivent enaucun cas etre lavés! Changez-les tous les 3 mois.

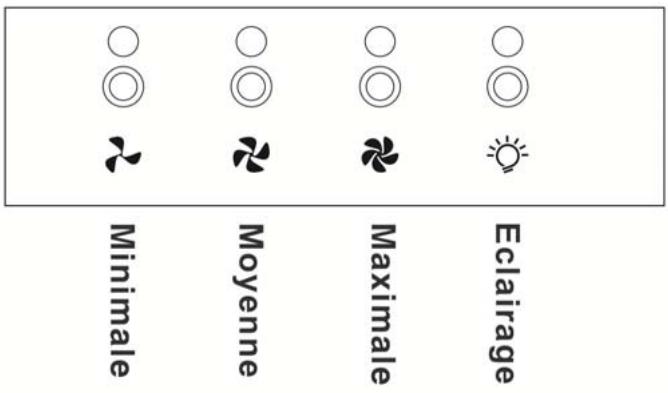

TOUCHES FONCTIONNELLES

Allumer et changer de vitesse: Touches

Touche: Allumer et eteindre la lumiere

NETTOYAGE ET ENTRETIEN

Débranche l'appareil avant de le nettoyer.

Nettoyage du filtré à air

Le filtré à air est fabriqué en aluminium haute densité. Ne le nettoyez pas avec du détérgent abrasif. Un nettoyage régulier du filtré permet de garantir le bon fonctionnement de l'appareil. Suivez les instructions ci-dessous:

1. Mettez le filtré dans de l'eau propre à une température entre 40^ et 50^ .
2. Versez le détergent sur le filtré et laissez tremper pendant environ 3 min.
3. Puis nettoyez-le delicatement avec une Brosse à poils mous, en vous protégeant les mains avec des gants. Évitez de frottier trop fort: le filtré à air est délicat, vous risqueriez de l'endommager.

Nettoyage de la hotte

Afin de protégger la partie principale contre la corrosion sur le long terme, la hotter doit être nettoyée une fois tous les deux mois avec de l'eau chaude et un détergent non abrasif.
N'utilisez pas de détergent abrasif: cela abimerait le revêtement de surface.
Le moteur et les autres pieces ne doivent pas enter en contact avec l'eau: cela abîmerait l'appareil.
Les filtrés à charbon ne doivent pas être exposés à la chaleur.

ATTENTION : Il existe un risque d'incendie si le nettoyage n'est pas effectué d'une manière conforme au mode d'emploi.

Changement des ampôules

1. Sortez le filtré à air et les abat-jour.
2. Enlevez les 2 ampoules usagées et mettez les ampoules neuves. (G4 20W Max.)
3. Remettez le filtrer en place.

SPECIFICATIONS

Voici la fiche technique de la hotte conformément à la réglementation de l'Union Européenne n° 66/2014

Marque	Proline
Description	Hotte Decorative
Modèles	BOX 602 IX
Tension et fréquence nominales	220-240V~50Hz
Puisance nominale	230W (Moteur: 1 x 190W, Lampe: 2 x 20W max)
Consommation d'énergie annuelle (AEChotte)	119,9 kWh/an
Facteur d'augmentation du temps (f)	1,4
Indice d'efficacité énergétique (EEIhotte)	88,0
Classe d'efficacité énergétique ①	Classe D
Efficacité dynamique desFluides (FDEhotte)	17,2
Classe d'efficacité dynamique des fluides ②	Classe D
Meilleure efficacité du débit d'air mesuré (QBEP)	373,2m3/h
Meilleur point d'efficacité de la pression d'air mesurée (PBEP)	299Pa
Débit d'air maximum (Qmax)	637,0m3/h
Débit d'air au point fonctionnel (réglage le plus élevé)	607,2m3/h
Débit d'air au point fonctionnel (réglage le plus bas)	400,8m3/h
Meilleur point d'efficacité de l'entrée de puissance électrique mesurée (WBEP)	180,0W
Puisance nominale du système d'éclairage (WL)	40,0W
Illumination du système d'éclairage sur la surface de cuisson (Emiddle)	401lux
Efficacité de l'éclairage (EEhotte)	10,0lux/W
Classe d'efficacité de l'éclairage ③	E
Efficacité du filtrage des graisses (GFEhotte)	88,6
Classe d'efficacité du filtrage des graisses 4	B
Consommation de puissance mesurée en mode de veille (Ps)	0.45W
Consommation de puissance mesurée en mode d'arrêt (Po)	-
Niveau de puissance sonore (LWA)	69dB

REMARQUE: 1 2 3 4 Classe énergétique: A (la plus efficace) à G (la moins efficace)

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
