MODE D'EMPLOI SR8732 SAMSUNG

SR873* SERIES SR875* SERIES Robot aspirateur Manuel d'utilisation

Ce manuel est réalisé à partir de papier 100 % recyclé. ✻ Avant d'utiliser cet appareil, veuillez lire attentivement les instructions. ✻ Utilisation intérieure uniquement.

imagine the possibilities Merci d'avoir choisi un produit Samsung. Afin de bénéficier d'un service plus complet, veuillez enregistrer votre produit à l'adresse

www.samsung.com/register

DJ68-00682A(0.5).indd 01

2013.2.6 11:3:2 AM Consignes de sécurité CONSIGNES DE SÉCURITÉ • Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure. • Les instructions d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que AVERTISSEMENT les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

AVERTISSEMENT SYMBOLES DANGER/ATTENTION UTILISÉS AVERTISSEMENT ATTENTION Indique un danger de mort ou de blessure grave. Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS REMARQUE Explication de termes pour aider l’utilisateur à comprendre comment utiliser l’appareil de manière adéquate.

02_ Consignes de sécurité

DJ68-00682A(0.5).indd 02

2013.2.6 11:3:3 AM CONSIGNES IMPORTANTES DE SÉCURITÉ Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises, notamment : LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE ROBOT ASPIRATEUR. Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance. DANGER : pour limiter tout risque d’incendie, d’électrocution ou de blessure : GÉNÉRALITÉS • Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel. • Ne faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de quelque manière que ce soit. • Si l'aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l'extérieur ou plongé dans l'eau, retournez-le au centre d’assistance clientèle. • Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées. • Utilisez-le uniquement à l’intérieur et sur des surfaces sèches. • Cet appareil n’est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité. • Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance de l’appareil ne doivent pas être effectués par des enfants sans surveillance. CHARGEUR DE BATTERIE • N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée. • N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées. • Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance. • Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil. • N’utilisez jamais de cordon ou de prise endommagé(e). • Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n'utilisez pas le cordon comme poignée ; ne fermez pas la porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées. Consignes de sécurité _03

DJ68-00682A(0.5).indd 03

2013.2.6 11:3:3 AM Consignes de sécurité • N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate. • Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon. • Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des températures élevées. • N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d’assistance clientèle. • N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec l’humidité. ROBOT ASPIRATEUR • N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des clous, des vis, des pièces de monnaie, etc. • N’utilisez pas l’appareil sans filtre. Pour les opérations de maintenance, n’insérez jamais vos doigts ou des objets dans le compartiment du ventilateur au cas où l’appareil se remettrait accidentellement en marche. • N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d’empêcher le passage de l’air. • N’aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.). • N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes. • N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et n’utilisez jamais l’appareil si de tels liquides risquent d’être présents. • N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l’huile, de diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou toxiques. • Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement.

04_ Consignes de sécurité

DJ68-00682A(0.5).indd 04

Branchement Avant l'utilisation En cours d’utilisation Nettoyage et entretien

20 Installation du robot aspirateur 20 Procédure d’installation 20 Mise sous/hors tension 21 Installation du chargeur 22 En cours de charge 23 À propos de la batterie 24 Utilisation du robot aspirateur 24 Démarrage/Arrêt du nettoyage 25 Recharging 26 Nettoyage automatique 27 Nettoyage localisé 28 Nettoyage intensif 29 Nettoyage manuel (en option)

30 Nettoyage du robot aspirateur 30 Veuillez suivre les méthodes de nettoyage et d’entretien spécifiées 30 Nettoyage de la lentille du capteur et de la caméra 31 Nettoyage du Réservoir de poussière et des Filtres 32 Nettoyage du robot aspirateur 32 Nettoyage de la brosse principale 34 Nettoyage de la brosse rotative latérale 35 Nettoyage de la roue d'entraînement

36 Liste de vérification avant d’appeler le centre d’assistance 38 Codes d’erreur : dépannage

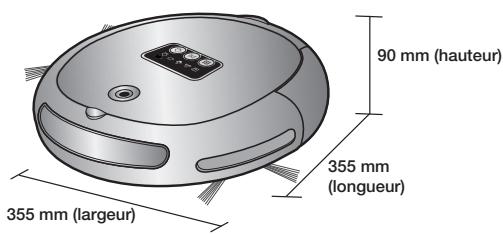

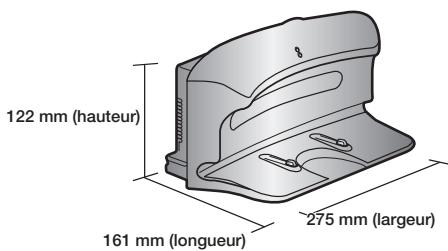

CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

39 Table des matières _05

DJ68-00682A(0.5).indd 05

2013.2.6 11:3:4 AM Consignes de sécurité

BRANCHEMENT AVERTISSEMENT AVERTISSEMENT Ne pliez pas excessivement le cordon d’alimentation et ne placez dessus aucun objet lourd risquant de l’endommager. - Cela pourrait entraîner une électrocution ou un incendie.

Veillez à éliminer toute trace de poussière ou d’eau de la prise d’alimentation. - Dans le cas contraire, cela pourrait entraîner un dysfonctionnement ou une électrocution.

AVERTISSEMENT Ne tirez pas la prise d’alimentation par le cordon et ne touchez jamais la prise avec les mains mouillées. - Cela pourrait entraîner une électrocution ou un incendie.

AVERTISSEMENT N’utilisez pas de prises multiples. (Ne laissez pas le cordon traîner sur le sol.) - Cela pourrait entraîner une électrocution ou un incendie.

AVERTISSEMENT N’utilisez pas de cordon d’alimentation, de prise endommagé(e) ou de prise murale mal fixée. - Cela pourrait entraîner une électrocution ou un incendie.

06_ Consignes de sécurité

DJ68-00682A(0.5).indd 06

2013.2.6 11:3:4 AM AVANT L'UTILISATION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION N’utilisez jamais le robot aspirateur dans des lieux comportant des matières combustibles, tels que : - les lieux avec des bougies ou lampes de bureau posées sur le sol. - les lieux où des feux sont laissés sans surveillance (feu ou braises). - les lieux avec présence d’essence, d’alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc. Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l’utilisez jamais dans les lieux suivants : - greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment principal, lieux exposés à l’humidité (salles de bain, salle d’eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d’utilisation dans ces lieux, l'appareil risque d'être gravement endommagé (dysfonctionnements, pannes).

01 CONSIGNES DE SÉCURITÉ

ATTENTION Avant de mettre le robot aspirateur en marche, assurez-vous que le réservoir de poussière est en place. - Si le réservoir de poussière n’est pas inséré, le robot aspirateur ne fonctionne pas.

Ouvrez toutes les portes pour nettoyer toutes les pièces. - Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce. - Toutefois, veillez à fermer la porte d’entrée principale, de la véranda et de la salle bain ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur. Pour les tapis munis de longues franges, repliez ces dernières sous le tapis. - Les franges non repliées risqueraient d’endommager gravement le tapis et l’appareil, en se coinçant dans la roue d’entraînement ou la brosse principale.

N'utilisez pas l'aspirateur sur un sol noir. - Le robot aspirateur pourrait ne pas fonctionner normalement dans ce cas.

Consignes de sécurité _07

DJ68-00682A(0.5).indd 07

2013.2.6 11:3:4 AM ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION Retirez à l’avance les objets de petite taille ou fragiles de la zone à nettoyer. - Veillez à enlever tous les objets avant le nettoyage. - Veillez à enlever tous les objets fragiles, tels que grands vases en céramique, objets en verre, pots de fleur, etc. - Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues ou autres objets de valeur tels que des bijoux. Enlevez les objets présents sur le sol avant le nettoyage. - Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm. - Les serviettes de bain et les tapis devant la salle de bain, les éviers, les entrées, la buanderie, les cordons d'alimentation, les nappes ou les ceintures risquent de se coincer dans la roue d'entraînement ou la brosse principale. Cela peut faire tomber les objets de la table. Prévenez tous les membres de la famille (ou toute personne qu’il convient de prévenir) d’être prudents avant de lancer le nettoyage ou lors de l'utilisation de mode de nettoyage programmé. - Les enfants évoluant à proximité risqueraient de s'entraver dans le robot aspirateur et de tomber. Veillez à ce que les enfants ne montent pas ou ne s'assoient pas sur le robot aspirateur. - Les enfants risqueraient de tomber et de se blesser ou d’endommager gravement l’appareil.

Si un enfant ou un animal domestique doit rester seul, veillez à mettre le robot aspirateur hors tension. - Le robot aspirateur risquerait d’attirer leur attention. - Si la roue d’entraînement venait à entraîner des doigts, des pattes, des vêtements ou des cheveux, cela risquerait de provoquer des blessures. - Si un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée. - Lorsque le bouton de mise en marche est désactivé, l’alimentation est coupée et toutes les fonctions sont désactivées. Au moment d’installer la station de recharge, ne laissez pas le cordon d’alimentation traîner sur le sol. - Lorsque le robot aspirateur va se recharger automatiquement ou passe à proximité de la station de recharge, il risquerait d’entraîner le cordon avec lui.

Laissez toujours le cordon d’alimentation du chargeur branché dans la prise. - Bien que le robot aspirateur dispose d’une fonction de recharge automatique, si le cordon d'alimentation de la station de recharge n’est pas branché, il ne pourra pas recharger sa batterie automatiquement.

08_ Consignes de sécurité

DJ68-00682A(0.5).indd 08

2013.2.6 11:3:5 AM ATTENTION Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement. - Libérez la zone.

AVERTISSEMENT Il ne doit y avoir aucun obstacle et escarpement à 0,5 m sur les côtés et à 1 m devant.

ATTENTION Installez le chargeur à un endroit facilement accessible pour le robot aspirateur. - Si le chargeur est installé dans un endroit difficilement accessible, cela risque de causer des déplacements supplémentaires et de gêner le processus de recharge automatique.

Ne court-circuitez pas les broches de chargement à l’aide d’objets métalliques tels que des baguettes, des tournevis, etc. - Cela risquerait d’endommager gravement le chargeur.

Assurez-vous qu’il n’y ait aucune trace de liquide sur la station de recharge. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

Assurez-vous que le robot n’aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d’animaux). - Cela risquerait d’endommager gravement l’appareil. - Le liquide risquerait de se répandre sur les roues et de salir l’intérieur de l’appareil. N’utilisez pas le chargeur à d’autres fins que celles pour lesquelles il est prévu. - Cela risquerait d’endommager gravement le chargeur ou de provoquer un incendie. N'installez pas la station de recharge sur un sol sombre. - Si le sol sur lequel se trouve la station de recharge est sombre, le robot aspirateur aura du mal à y retourner.

Consignes de sécurité _09

DJ68-00682A(0.5).indd 09

2013.2.6 11:3:6 AM EN COURS D’UTILISATION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION AVERTISSEMENT Vous ne pouvez pas utiliser le robot aspirateur sur des tapis épais. - Cela entraînera des dysfonctionnements du robot aspirateur. - Cela risquerait d’endommager les tapis.

N’utilisez pas le robot aspirateur sur une table ou autre surface en hauteur. - Le robot risquerait de tomber et d'être endommagé.

Pendant son fonctionnement, le robot aspirateur risque de percuter des meubles tels que les pieds de chaises, de tables et autres meubles fins et longs. - Pour un fonctionnement plus rapide et plus efficace, placez les chaises sur le dessus des tables.

Ne posez aucun objet sur le dessus du robot aspirateur. - Cela risquerait de provoquer un dysfonctionnement.

Retirez immédiatement tout morceau de papier ou sac plastique aspiré lors du nettoyage. - Utiliser l’appareil pendant un temps prolongé alors que son orifice d’aspiration est obstrué risquerait de l’endommager gravement.

En cas d'émission d'un son, d'une odeur anormal(e) ou de fumée, mettez immédiatement le robot aspirateur hors tension et contactez le centre d'assistance clientèle.

10_ Consignes de sécurité

DJ68-00682A(0.5).indd 10

2013.2.6 11:3:8 AM REMARQUE REMARQUE Le robot aspirateur ne peut pas nettoyer entièrement les endroits qu’il ne peut pas atteindre (ex. : coins, espace entre un canapé et un mur). - Nettoyez de temps en temps ces endroits.

Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage. - Si tel est le cas, balayez les moutons de poussière à l’aide d’un autre ustensile de nettoyage.

01 CONSIGNES DE SÉCURITÉ

REMARQUE Le robot aspirateur risque de ne pas pouvoir continuer sa progression s’il est coincé au niveau du seuil de la porte d’entrée ou d’une véranda. - Pour des raisons de sécurité, au bout de 5 minutes d’immobilité, le robot aspirateur interrompt automatiquement son fonctionnement. - Pour relancer son fonctionnement, désactivez le bouton de mise en marche puis réactivez-le après l’avoir déplacé à un endroit où il peut poursuivre le nettoyage.

NETTOYAGE ET ENTRETIEN ATTENTION ATTENTION ATTENTION Pour nettoyer l’appareil, évitez de vaporiser de l’eau directement sur la surface extérieure ou d’appliquer une substance volatile telle que du benzène, du diluant ou de l’alcool. - Cela risquerait d’endommager gravement l’appareil.

N’appuyez pas excessivement sur le pare-chocs du robot aspirateur. - Si le capteur situé sur le pare-chocs est endommagé, le robot aspirateur risque de percuter les murs et les meubles.

L’appareil ne doit en aucun cas être démonté ou réparé par une personne autre qu’un technicien de maintenance qualifié. - Cela risquerait d’endommager l’appareil.

Consignes de sécurité _11

DJ68-00682A(0.5).indd 11

2013.2.6 11:3:9 AM AVERTISSEMENT Retirez régulièrement toute substance étrangère accumulée sur les capteurs d’obstacles et d’escarpement. - La saleté accumulée sur les capteurs réduira la précision du fonctionnement des capteurs.

Capteur d’escarpement

AVERTISSEMENT Pour retirer les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l’appareil hors tension. - Le non-respect de cette consigne risque d’entraîner la mise en marche accidentelle de l’appareil et de provoquer des blessures ou d'endommager gravement l’appareil.

Brosse rotative latérale

AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Si le cordon d’alimentation est endommagé, faites-le remplacer par un technicien de maintenance qualifié du centre d’assistance clientèle. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

Avant de nettoyer le chargeur, veillez à débrancher le cordon d’alimentation pour des raisons de sécurité.

Contactez le centre d’assistance clientèle Samsung Electronics pour remplacer la batterie. - Si vous utilisez une batterie non originale, cela risque d’entraîner un dysfonctionnement de l’appareil.

12_ Consignes de sécurité

DJ68-00682A(0.5).indd 12

fonctions du produit • Qu’est-ce que c’est le système de reconnaissance de plafond (Visionary mapping plus™) ? Cette fonction reconnaît la forme du plafond à l’aide de la caméra située sur le dessus afin d’identifier la zone à nettoyer et détermine la meilleure méthode pour parcourir et nettoyer chaque zone du sol.

NETTOYAGE PARFAIT DE CHAQUE RECOIN le robot aspirateur nettoie le sol de manière séquentielle ( ) selon la carte déterminée par la fonction de reconnaissance du plafond. Il peut ainsi nettoyer chaque recoin de la pièce.

LES DIFFÉRENTS MODES DE NETTOYAGE Différents modes de nettoyage sont disponibles afin de répondre à tous vos besoins.

1. Mode Auto : Permet de nettoyer les pièces automatiquement. 2. Mode Spot : Permet de nettoyer une zone localisée en profondeur. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits. 3. Mode Max : Fonctionne jusqu’à épuisement presque total de la batterie. 4. Mode manuel (en option) : Il est possible de nettoyer le sol manuellement en déplaçant soimême le robot aspirateur.

fonctions du produit _13

DJ68-00682A(0.5).indd 13

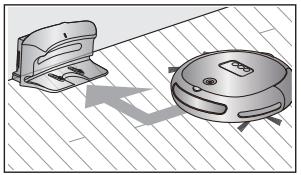

2013.2.6 11:3:10 AM CHARGEMENT AUTOMATIQUE Lorsque la batterie est faible, le robot aspirateur se dirige automatiquement vers le chargeur où il sera rapidement rechargé.

BROSSE ROTATIVE LATÉRALE La brosse rotative latérale permet de nettoyer la poussière sur les côtés.

FRANCHISSEMENT DES SEUILS DE PORTES Environ 1.5 cm Type marche

Le système de pilotage révolutionnaire du robot aspirateur lui permet de franchir les seuils de portes d’une hauteur d’environ 1,5 cm et de nettoyer toutes les pièces. Le robot aspirateur peut ne pas franchir un seuil de 1,5 cm selon sa forme.

ANTI-COLLISION Le robot aspirateur détecte et évite les obstacles en 2 étapes. D’abord, les 7 capteurs d’obstacles détectent les obstacles à l'étape 1 et si le robot aspirateur vient à percuter un obstacle, les 2 capteurs antichocs absorbent l’impact.

Lorsque le robot aspirateur vient à être surélevé au cours du nettoyage, les roues d’entraînement, la brosse principale, le moteur d’aspiration et la brosse rotative latérale sont arrêtés automatiquement par le capteur.

14_ fonctions du produit

DJ68-00682A(0.5).indd 14

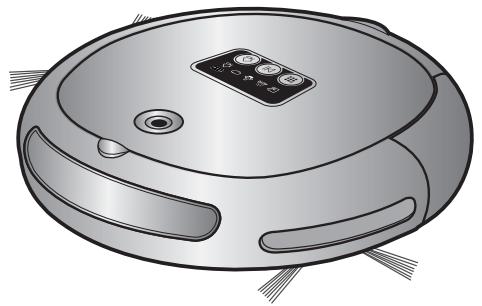

montage de l'aspirateur COMPOSANTS ■ Unité principale 02 MONTAGE DE L'ASPIRATEUR

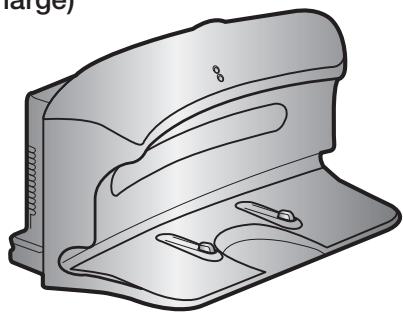

■ Chargeur (Station de recharge)

■ Autres composants ❈ En option

Manuel d’utilisation

Télecommande / 2 piles

montage de l'aspirateur _15

DJ68-00682A(0.5).indd 15

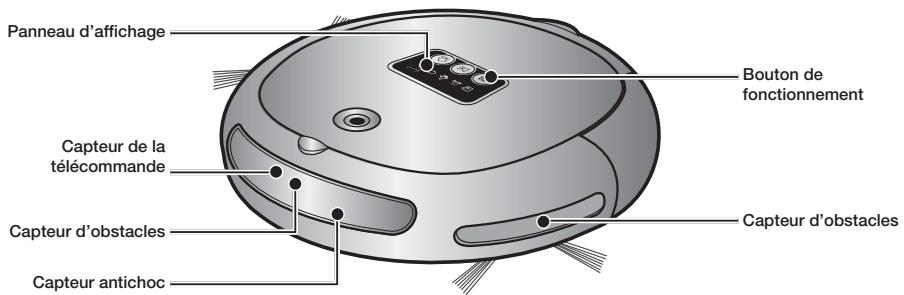

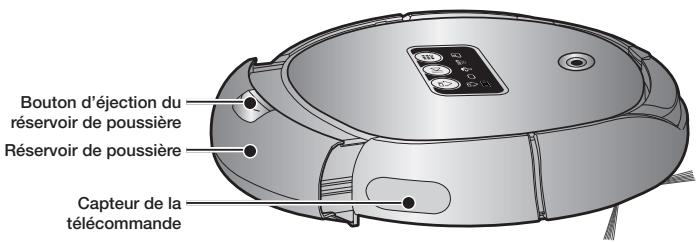

2013.2.6 11:3:12 AM NOMENCLATURE DES PIÈCES ■ Unité principale

Panneau d’affichage Bouton de fonctionnement Capteur de la télécommande Capteur d’obstacles

Capteur d’obstacles Capteur antichoc

Bouton d’éjection du réservoir de poussière Réservoir de poussière Capteur de la télécommande

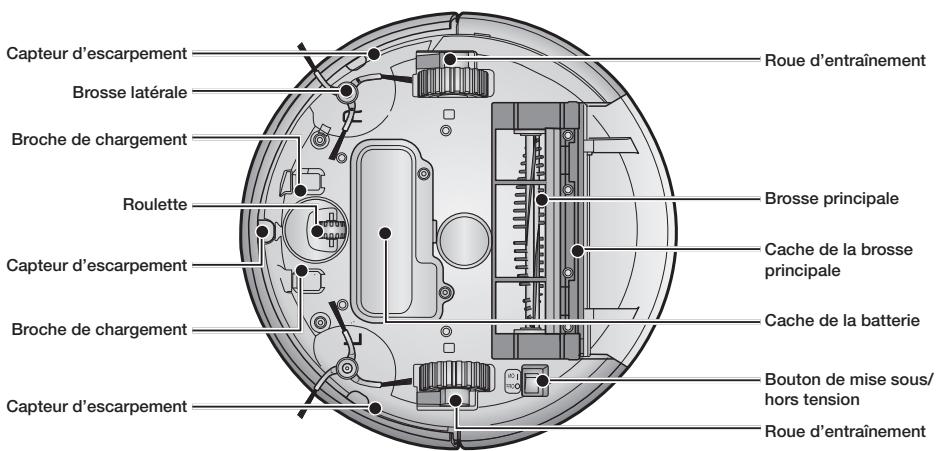

Face latérale Capteur d’escarpement

Brosse latérale Broche de chargement

Cache de la brosse principale

Capteur d’escarpement

Cache de la batterie

Broche de chargement

Bouton de mise sous/ hors tension

Capteur d’escarpement

Dessous 16_ montage de l'aspirateur

DJ68-00682A(0.5).indd 16

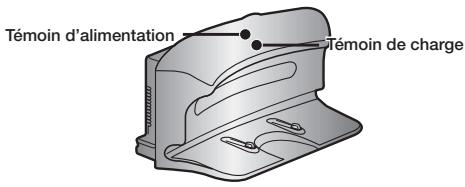

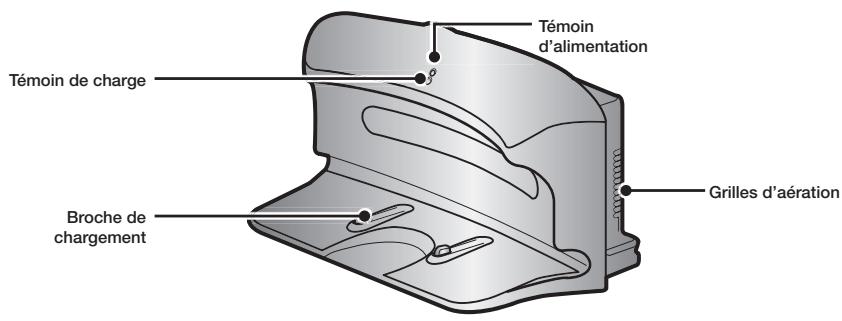

■ Chargeur (Station de recharge)

Témoin d’alimentation Témoin de charge

02 MONTAGE DE L'ASPIRATEUR Grilles d’aération Broche de chargement

montage de l'aspirateur _17

DJ68-00682A(0.5).indd 17

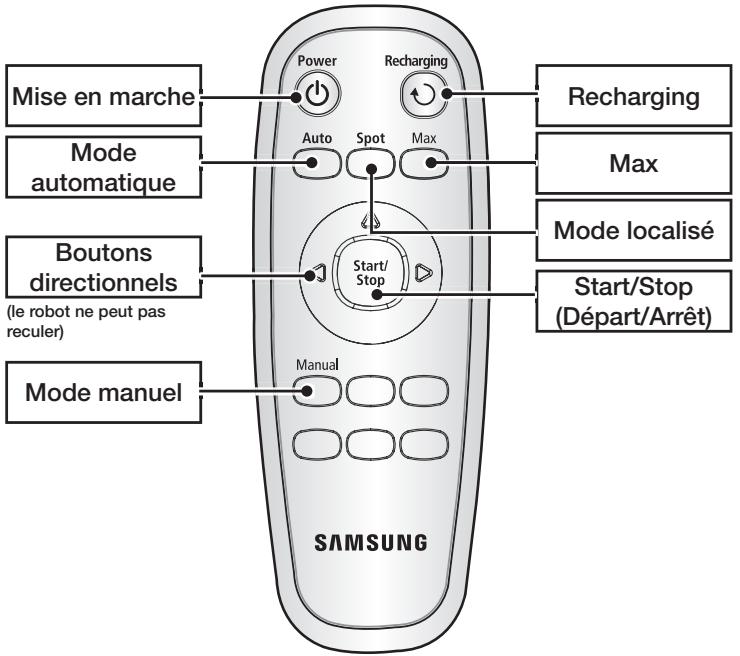

Boutons directionnels

Start/Stop (Départ/Arrêt)

(le robot ne peut pas reculer)

■ Mise en place des piles de la télécommande Les piles ne sont pas insérées dans la télécommande au moment de l’achat de l’appareil. Insérez les piles (type AAA) avant d’utiliser l’appareil.

Soulevez le couvercle du compartiment à piles situé à l’arrière de la télécommande tout en appuyant sur la languette de verrouillage.

Insérez les piles dans la télécommande comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l’envers, la télécommande ne fonctionnera pas.)

Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre. ❈ Spécification : Piles de type AAA

18_ montage de l'aspirateur

DJ68-00682A(0.5).indd 18

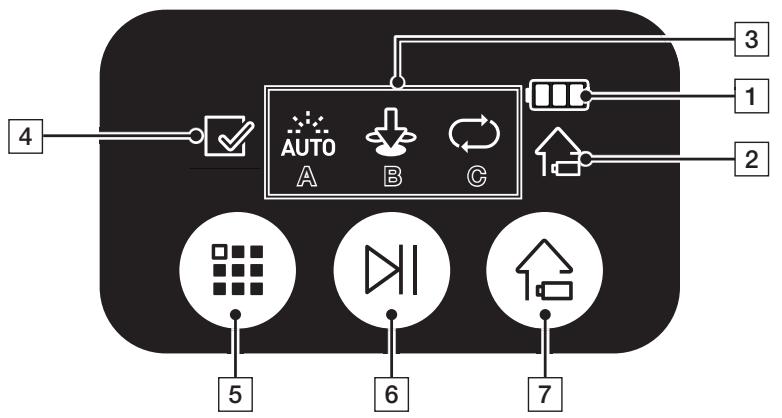

■ Panneau d’affichage 3 1 A

PARTIE AFFICHAGE 1. Indicateur du niveau de la batterie - En cours de charge : indique la progression de la charge en 3 étapes (3 carrés). - En cours d’utilisation : indique le niveau de charge de la batterie. Lorsque l’appareil est en marche, le niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. 2. Recharging - Ce symbole s’allume lorsque le robot aspirateur retourne sur la station de recharge pour recharger sa batterie. 3. Affichage du mode de nettoyage - Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s'affiche. (A) Mode Auto : ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. (B) Mode Spot : ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. (C) Mode Max : ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné. 4. Code de vérification - L'icône Check Code (Code de vérification) s'allume si un problème nécessitant votre attention apparaît.

PARTIE COMMANDES 5. Mode de nettoyage - Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le bouton ( ) pour démarrer le nettoyage. 6. Start/Stop (Départ/Arrêt) - Permet de démarrer/arrêter le nettoyage. 7. Recharging - Lorsque vous appuyez sur ce bouton, le robot aspirateur revient à la station de recharge afin de recharger sa batterie.

montage de l'aspirateur _19

DJ68-00682A(0.5).indd 19

fonctionnement de l'aspirateur INSTALLATION DU ROBOT ASPIRATEUR Procédure d’installation 1. Mise sous/hors tension Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension situé sur le dessous de l’unité principale. 2. Installation du chargeur Pour charger le robot aspirateur, vous devez d’abord installer le chargeur. La batterie étant déchargée au moment de l’achat de l’appareil, vous devez la recharger totalement avant d’utiliser l’appareil. 3. Charge de la batterie Vous devez charger la batterie totalement avant d'utiliser le robot aspirateur.

Mise sous/hors tension Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension. Si vous désactivez le bouton de mise sous tension, tous les réglages seront réinitialisés.

1. Allumez l’unité principale et activez le bouton de mise sous tension. - Si les icônes ne s’allument pas, cela indique que la batterie est déchargée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension. - Notez que la désactivation du bouton de mise sous tension entraîne la réinitialisation de tous les réglages. - Lorsqu'aucune touche n'est actionnée pendant environ 10 minutes alors que l'alimentation est activée, cette dernière se coupe pour économiser la batterie. Dans ce cas, pour utiliser à nouveau ce robot aspirateur, appuyez sur le bouton « Power » ou sur le bouton .

ATTENTION Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se rechargera pas, même s’il est installé sur la station de recharge.

20_ fonctionnement de l'aspirateur

DJ68-00682A(0.5).indd 20

2013.2.6 11:3:25 AM Installation du chargeur Témoin d’alimentation

2. Il ne doit y avoir aucun obstacle et escarpement à 0,5 m sur les côtés et à 1 m devant.

03 FONCTIONNEMENT DE L'ASPIRATEUR

1. Installez le chargeur sur une surface plane.

3. Installez le chargeur à un endroit facilement accessible pour le robot aspirateur.

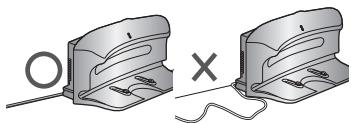

4. Disposez le cordon d’alimentation le long du mur.

5. Si le sol est recouvert de parquet, installez le chargeur dans la même direction que les lattes en bois.

REMARQUE Laissez toujours le cordon d’alimentation du chargeur branché dans la prise murale. - Si le chargeur n’est pas alimenté, le robot aspirateur ne sera pas en mesure de trouver le chargeur et d'aller se recharger automatiquement. - Si le robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement.

fonctionnement de l'aspirateur _21

DJ68-00682A(0.5).indd 21

fonctionnement de l'aspirateur En cours de charge Au moment de l’achat de l’appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur.

Témoin d’alimentation

Activez le bouton de mise sous tension situé sur le dessous de l’appareil.

1. Après avoir aligné les broches de chargement de l'unité principale avec celles de la station de recharge, appuyez sur l'unité principale jusqu'à entendre un son indiquant que la recharge commence. - Le témoin de charge devient vert.

Témoin d’alimentation

2. Vérifiez le statut de charge du robot aspirateur. - Lorsqu'il est complètement chargé, les trois barres de l'icône du niveau de la batterie clignotent simultanément. ■ Si l’affichage suivant apparaît (comme Illustré par le schéma suivant) 10 secondes après avoir branché le robot aspirateur à la station de recharge, cela signifie que le bouton de mise sous tension est désactivé. Dans ce cas, veuillez activer le bouton de mise sous tension situé sur le dessous de l’aspirateur. Clignotement

■ Lorsque l'indicateur du niveau de la batterie se met à clignoter en cours de fonctionnement, le robot aspirateur s’arrête et retourne automatiquement se recharger sur le chargeur. ■ Si l'icône du niveau de la batterie se déplace vers la droite comme indiqué lorsque l'aspirateur fonctionne, ce dernier ne peut plus être actionné par la télécommande ou par les boutons de l'unité principale. Dans ce cas, utilisez la station de recharge pour recharger la batterie. (Ceci n’est valable que lorsque la batterie est totalement déchargée.)

<Affichage de la charge>

Charge En Charge terminée cours de nécessaire charge

22_ fonctionnement de l'aspirateur

DJ68-00682A(0.5).indd 22

2013.2.6 11:3:26 AM REMARQUE

À propos de la batterie ■ Le robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride ») respectueuse de l’environnement, rechargeable et dotée d’une fonction de prévention de surcharge garantissant une longue durée. ■ La période de garantie de la batterie est de 6 mois à compter de la date d’achat. ■ Au moment d’acheter une batterie, exigez du centre d’assistance clientèle le symbole ( ) authentique ainsi que le numéro de modèle avant de l’acheter.

03 FONCTIONNEMENT DE L'ASPIRATEUR

• Au moment de l’achat de l’appareil, il faut environ 120 minutes pour que la batterie se charge totalement pour un fonctionnement d’environ 90 minutes. • Si la batterie est en surchauffe, le temps de charge peut être plus important. • Mesures à prendre si le chargement n’est pas régulier. Si le robot aspirateur ne peut pas se recharger automatiquement, vérifiez les points suivants : - Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation). - Rebranchez le chargeur (réinitialisation). - Vérifiez qu’aucune substance étrangère n’est présente sur les connecteurs de charge et essuyez les connecteurs de l’unité principale et du chargeur à l’aide d’un chiffon sec. - Vérifiez qu’aucun objet pouvant constituer un puissant réflecteur n’est à proximité du chargeur. • Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement. - Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile pendant une période prolongée pour un voyage d’affaires, d’agrément, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.)

Cette batterie est destinée uniquement à des robots aspirateurs Samsung. Il est strictement interdit de l’utiliser avec d’autres appareils ou à d’autres fins. Ne démontez pas et ne modifiez pas la batterie. Chargez-la dans un lieu bien aéré. Ne placez jamais la batterie à proximité d'un feu ou d'une source de chaleur. Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie. Laissez-le toujours à l’intérieur (0 °C à 40 °C). Avant de mettre cet appareil au rebus, débarrassez-vous de la batterie d’une manière respectueuse de l’environnement. Ne jetez pas la batterie avec vos ordures ménagères. Respectez les réglementations locales de recyclage des batteries usées.

❈ Si la batterie ne fonctionne plus, ne la démontez pas. Contactez le centre d’assistance clientèle le plus proche. ❈ Un temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d'assistance clientèle agréé pour remplacez votre batterie. La batterie rechargeable incorporée dans cet appareil ne peut pas être remplacé par l'utilisateur. Pour plus d'informations sur son remplacement, veuillez contacter votre fournisseur. fonctionnement de l'aspirateur _23

DJ68-00682A(0.5).indd 23

2013.2.6 11:3:27 AM UTILISATION DU ROBOT ASPIRATEUR Démarrage/Arrêt du nettoyage Vous pouvez lancer ou interrompre toutes les fonctions du robot aspirateur. ■ Chaque fonction du robot aspirateur ne fonctionne que si le bouton de mise sous tension est allumé. ■ Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton ( ) pour annuler l’opération puis sélectionnez une fonction.

❈ En option Mise sous/hors tension Mise sous tension - Télécommande : appuyez sur le bouton [Power]. (En option) - Unité principale : Appuyez sur le bouton ( ). - Les icônes du mode de nettoyage sont allumés. Mise hors tension - Télécommande : appuyez sur le bouton [Power]. (En option) - Unité principale : maintenez appuyé le bouton ( ) pendant 3 secondes. - Tous les symboles, sauf l’indicateur du niveau de la batterie, s’éteignent.

Utilisation de la télécommande

Démarrage ou arrêt du nettoyage Démarrage - Télécommande : appuyez sur bouton Auto, Spot, Max ou Manual. (En option) - Unité principale : sélectionnez le mode Auto/Spot/Max à l’aide des boutons ( ) puis ( ). - Lorsque le nettoyage démarre, le robot aspirateur commence à se déplacer. Utilisation des boutons de l’unité principale ❈ Si vous appuyez sur le bouton ( ) sans sélectionner de mode de nettoyage, le nettoyage démarre en mode Auto. Arrêt - Pour arrêter, appuyez sur le bouton ( ) de la télécommande ou de l'unité principale. - Lorsque le nettoyage s’interrompt, le robot aspirateur s’arrête.

24_ fonctionnement de l'aspirateur

DJ68-00682A(0.5).indd 24

2013.2.6 11:3:27 AM Recharging

❈ En option 1. Appuyez sur le bouton Recharging (En cours de recharge). - L'icône ( ) de l’unité principale s’allume et le robot aspirateur se dirige vers le chargeur. 2. Pour interrompre le robot aspirateur alors qu’il se dirige vers le chargeur, appuyez sur le bouton ( ). 3. Pour tester la fonction de recharge automatique, appuyez sur le bouton Recharging (En cours de recharge) lorsque le robot aspirateur se trouve à moins de 1,5 m du chargeur.

03 FONCTIONNEMENT DE L'ASPIRATEUR Afin de renvoyer le robot aspirateur sur le chargeur pour recharger la batterie, appuyez sur le bouton Recharging (En cours de recharge). ■ Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton ( ) pour annuler l’opération puis sur le bouton Recharging (En cours de recharge).

Utilisation de la télécommande

Utilisation des boutons de l’unité principale

5m 1. de ce an st di

Dépannage au cas où le robot aspirateur ne retourne pas sur le chargeur ■ Vérifiez l’installation du chargeur - Si le chargeur, de là où il est installé, ne parvient pas à guider le robot aspirateur jusqu’à lui. - Si le chargeur se situe à plus de 5 m du robot aspirateur. : Le robot aspirateur peut avoir besoin de plus de temps pour revenir au chargeur. ■ Vous devez charger manuellement le robot aspirateur dans les situations suivantes : - Si le chargeur est installé dans un endroit inaccessible. - Si la batterie est entièrement déchargée. - Lorsque le robot aspirateur est coincé par un obstacle (meuble, etc.) - Si le robot aspirateur ne parvient pas à franchir le seuil de porte de la pièce où est installé le chargeur.

fonctionnement de l'aspirateur _25

DJ68-00682A(0.5).indd 25

2013.2.6 11:3:27 AM Nettoyage automatique Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu’à ce que le nettoyage soit terminé. ■ Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu'il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu'il se déplace. ■ Si le niveau de la batterie devient trop faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

Bouton de l’unité principale

Bouton de la télécommande (en option)

Action correspondante 1. Permet de régler le mode.

2. Permet d’annuler le mode.

REMARQUE ATTENTION Clignotement

En cours de nettoyage

À propos de la fonction de reprise du nettoyage • Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n’est pas effectuée. • Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou si vous appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne reprendra pas ce dernier. Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

26_ fonctionnement de l'aspirateur

DJ68-00682A(0.5).indd 26

2013.2.6 11:3:28 AM Nettoyage localisé

Bouton de l’unité principale

Bouton de la télécommande (en option)

Action correspondante

2. Permet d’annuler le mode.

1. Permet de régler le mode.

En cours de nettoyage

03 FONCTIONNEMENT DE L'ASPIRATEUR

vous pouvez nettoyer une zone spécifique couverte de miettes de biscuits ou de poussière par exemple. ■ Déplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage localisé.

En mode de nettoyage localisé (Spot), le robot aspirateur nettoie une zone de 1,5 m x 1,5 m. Lorsque le nettoyage est terminé, le robot aspirateur s'arrête et passe en mode Veille.

REMARQUE Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage localisé n’est pas disponible.

fonctionnement de l'aspirateur _27

DJ68-00682A(0.5).indd 27

2013.2.6 11:3:28 AM Nettoyage intensif le robot aspirateur se déplace automatiquement et nettoie jusqu’à ce que la batterie soit épuisée et que le dernier carré de l’indicateur du niveau de la batterie clignote. ■ Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu'il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu'il se déplace. ■ Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

Bouton de l’unité principale

Bouton de la télécommande (en option)

Action correspondante

1. Permet de régler le mode.

En cours de nettoyage

3 fois (lorsque le produit n’est pas en cours de chargement), 2 fois (lorsque le produit est en cours de chargement)

2. Permet d’annuler le mode.

À propos de la fonction de reprise du nettoyage • Si le robot aspirateur considère que le nettoyage est terminé, il ne reprend pas ce dernier. • Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou si vous appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne reprendra pas ce dernier). Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

28_ fonctionnement de l'aspirateur

DJ68-00682A(0.5).indd 28

2013.2.6 11:3:29 AM Nettoyage manuel (en option)

Bouton de la télécommande (en option)

Action correspondante

1. Permet de régler le mode.

2. Permet d’annuler le mode.

03 FONCTIONNEMENT DE L'ASPIRATEUR Vous pouvez déplacer le robot aspirateur pour nettoyer une zone précise directement à l’aide de la télécommande. ■ Déplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage manuel. ■ Vous pouvez nettoyer manuellement à l’aide de la télécommande uniquement.

En cours de nettoyage

• Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage manuel n’est pas disponible.

Boutons directionnels (haut, gauche, droite) La direction « bas » n’est pas disponible.

fonctionnement de l'aspirateur _29

DJ68-00682A(0.5).indd 29

entretien des outils et des filtres NETTOYAGE DU ROBOT ASPIRATEUR Veuillez suivre les méthodes de nettoyage et d’entretien spécifiées ■ Si le bouton de mise sous tension est endommagé, contactez un technicien de maintenance afin d’éviter tout accident. ■ N’utilisez aucun système ni appareil mécanique non installé par le fabricant qui puisse accélérer l’altération du robot aspirateur. ■ Éteignez toujours le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. Le robot aspirateur pourrait se mettre en marche accidentellement et entraîner des blessures.

Nettoyage de la lentille du capteur et de la caméra Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. ■ Ne vaporisez jamais d’eau, de diluant, de benzène, etc. directement sur l’unité principale du robot aspirateur. ■ Essuyez délicatement la lentille du capteur ou la caméra à l’aide d’un chiffon doux.

Lentille du capteur frontal

Lentille du capteur frontal et caméra

Lentille du capteur d’escarpement

Lentille du capteur arrière

30_ entretien des outils et des filtres

DJ68-00682A(0.5).indd 30

2013.2.6 11:3:29 AM Nettoyage du Réservoir de poussière et des Filtres Filtre (Filtre)

04 ENTRETIEN DES OUTILS ET DES FILTRES Videz le réservoir de poussière avant de le nettoyer. ■ Au moment de retirer le réservoir de poussière, prenez garde de ne pas renverser la poussière qui s’y trouve. ■ Videz le réservoir de poussière dans les cas suivants : 1. Lorsque le réservoir de poussière est plein. 2. Si la puissance d’aspiration diminue soudainement. 3. Si le bruit augmente soudainement.

Capot du réservoir de poussière

1. Appuyez sur bouton d’éjection du réservoir de poussière (PUSH) et tirez sur le réservoir pour l’enlever.

2. Retirez le capot du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l’illustration.

3. Séparez le Filtre du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l’illustration.

4. Éliminez la poussière accumulée sur le Filtre et sur le réservoir de poussière. ❈ Vous pouvez le nettoyer avec de l'eau.

5. Replacez le Filtre dans le réservoir de poussière. - Assurez-vous que la surface quadrillée du Filtre est dirigée vers le haut. Il ne peut pas être placé dans le mauvais sens.

6. Refermez le capot du réservoir de poussière et replacez ce dernier dans l’unité principale.

entretien des outils et des filtres _31

DJ68-00682A(0.5).indd 31

2013.2.6 11:3:30 AM NETTOYAGE DU ROBOT ASPIRATEUR Nettoyage de la brosse principale Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. • Retirez le réservoir de poussière avant de nettoyer la brosse ATTENTION principale, sinon la poussière risque de s’en échapper.

1. Retirez le réservoir de poussière en appuyant sur le bouton d'éjection (PUSH).

2. Après avoir vérifié qu’aucun corps étranger n’est présent, appuyez sur le crochet fixant le cache de la brosse pour l’enlever.

3. Séparez la brosse principale de l’unité.

4. Retirez tout corps étranger tel que des cheveux ou des bouts de ficelle enroulés autour de la brosse principale à l’aide de la brosse de nettoyage ou de votre aspirateur traditionnel.

5. Une fois la brosse principale nettoyée, fixez-la en commençant par le côté bouton de mise sous tension, puis fixez l’autre extrémité de la brosse de la même manière.

32_ entretien des outils et des filtres

DJ68-00682A(0.5).indd 32

2013.2.6 11:3:31 AM ATTENTION

• Afin d’éviter que le robot aspirateur ne se bouche, veillez à ne pas aspirer de cure-dents, cotons-tiges, etc. • Si vous ne parvenez pas à retirer les corps étrangers, contactez le centre d'assistance clientèle. • La brosse principale nettoie la poussière sur le sol ; il est donc fréquent que des bouts de ficelle ou des cheveux s’enroulent autour. Vérifiez et nettoyez-la régulièrement.

04 ENTRETIEN DES OUTILS ET DES FILTRES

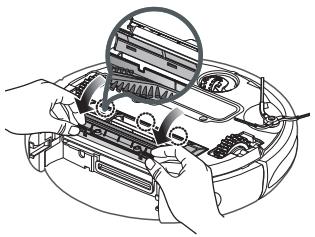

6. Après avoir inséré les 3 languettes situées sur la partie supérieure du cache, appuyez sur l'autre extrémité jusqu'à entendre un petit « clic ».

entretien des outils et des filtres _33

DJ68-00682A(0.5).indd 33

2013.2.6 11:3:31 AM Nettoyage de la brosse rotative latérale Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

1. Vérifiez que la brosse rotative latérale n’est pas tordue et ne présente aucun corps étranger.

2. Munissez-vous de gants en caoutchouc et frottez la brosse rotative latérale à l’aide d’un chiffon imbibé d’eau chaude pendant environ 10 secondes puis essuyez-la.

3. Tournez la brosse rotative latérale puis répétez les actions spécifiées à l’étape 2.

4. Si des cheveux ou des bouts de ficelle sont coincés entre l’unité principale et la brosse rotative latérale, dévissez la brosse à l’aide d’un tournevis cruciforme et retirez-la. Avant de remonter la brosse, vérifiez les repères « L » de la brosse et de l’unité principale. (La lettre « R » figure sur la brosse rotative latérale droite.)

REMARQUE La brosse rotative latérale attrape facilement les cheveux et autres corps étrangers ; veillez donc à la nettoyer régulièrement. L’accumulation des corps étrangers sur la brosse rotative latérale risque de l’endommager.

34_ entretien des outils et des filtres

DJ68-00682A(0.5).indd 34

2013.2.6 11:3:31 AM Nettoyage de la roue d'entraînement

04 ENTRETIEN DES OUTILS ET DES FILTRES Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. ■ Si le robot aspirateur se met soudainement à zigzaguer, cela peut être dû à un corps étranger qui bloque la roue d’entraînement.

1. Pour nettoyer la roue d’entraînement, placez un chiffon doux sur le sol et retournez doucement l’unité principale.

2. Vérifiez la présence de corps étrangers et retirez-les à l’aide d’un bâton ou d’une paire de pinces émoussées si nécessaire.

entretien des outils et des filtres _35

DJ68-00682A(0.5).indd 35

dépannage LISTE DE VÉRIFICATION AVANT D’APPELER LE CENTRE D’ASSISTANCE Symptôme

Liste de vérification

Le robot aspirateur • Le réservoir de poussière est-il en ne fonctionne pas du place ? tout. • Le bouton de mise sous tension est-il activé ?

• Allumez le bouton de mise sous tension. ) • Appuyez sur le bouton ( ). (Pour le désactiver, maintenez appuyé le bouton ( ) pendant 3 secondes minimum.)

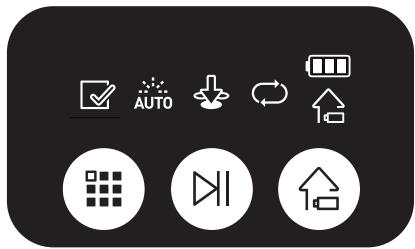

• Le mode de nettoyage ( est-il allumé sur le panneau d’affichage ? • L'icône du niveau de batterie se déplace-t-il vers la droite comme illustré ? (

• Remettez le réservoir de poussière en place.

• Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger.

• Le robot aspirateur ne fonctionne • Remplacez les piles de la pas si les piles de la télécommande télécommande. (type AAA) sont épuisées. (En option) Le robot aspirateur s'est arrêté en cours de nettoyage.

• L'icône du niveau de batterie se déplace-t-il vers la droite comme illustré ? (

• Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger.

• Le robot aspirateur est-il coincé dans des câbles traînant sur le sol ?

• Éteignez le bouton de mise sous tension et enlevez les câbles.

• Le robot aspirateur est-il coincé au • Éteignez le bouton de mise sous niveau d’un trou ? tension et déplacez le robot aspirateur vers un autre endroit à - La roue d’entraînement ne touche nettoyer. plus le sol. • Y a-t-il un petit bout de tissu (chiffon) enroulé autour de la roue d’entraînement ?

• Éteignez le bouton de mise sous tension et enlevez le bout de tissu.

• Le robot aspirateur est-il coincé au • Éteignez le bouton de mise sous niveau du seuil de porte ? tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.

DJ68-00682A(0.5).indd 36

2013.2.6 11:3:32 AM Symptôme

Liste de vérification

• Vérifiez que le Filtre n’est pas bouché. Le robot aspirateur ne parvient pas à localiser le chargeur.

• Arrêtez le robot aspirateur et videz le réservoir de poussière. • Éteignez le bouton de mise sous tension et retirez le corps étranger obstruant l’orifice d’aspiration. • Nettoyez soigneusement le Filtre.

05 DÉPANNAGE La puissance • Vérifiez que le réservoir de d’aspiration est faible poussière n’est pas plein. lors du nettoyage. • Vérifiez que l’orifice d’aspiration n’est pas obstrué par un corps étranger.

• Vérifiez que la prise du chargeur est correctement branchée sur la prise murale. • Si des obstacles se trouvent à moins de 1 m devant le chargeur ou à moins de 50 cm sur les côtés, vous devez les retirer. • Si des corps étrangers se trouvent sur les broches du chargeur, essuyez-les à l’aide d’un chiffon sec.

DJ68-00682A(0.5).indd 37

2013.2.6 11:3:32 AM CODES D’ERREUR : DÉPANNAGE CODE D'ERREUR CAUSE • Le robot aspirateur est coincé, entravé par quelque chose.

• Éteignez le bouton de mise sous tension situé sous le robot et déplacez le robot.

• Un corps étranger (ficelle, papier, • Éteignez le bouton de mise sous tension jouet, etc.) est coincé dans la situé sous le robot et retirez le corps brosse principale. étranger coincé dans la brosse principale. • Un corps étranger (ficelle, papier, • Éteignez le bouton de mise sous jouet, etc.) est coincé dans la tension situé sous le robot et retirez roue d’entraînement gauche. le corps étranger coincé dans la roue d’entraînement gauche.

SOLUTION Clignotement

• Un corps étranger (ficelle, papier, • Éteignez le bouton de mise sous jouet, etc.) est coincé dans la tension situé sous le robot et retirez roue d’entraînement droite. le corps étranger coincé dans la roue d’entraînement droite. • Vérifiez le capteur antichoc.

• Tirez légèrement sur le pare-choc vers l’extérieur.

• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d’obstacles.

• Éteignez le bouton de mise sous tension situé sous le robot et essuyez les fenêtres avant et arrière du capteur à l’aide d’un chiffon doux.

• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d’escarpement.

• Éteignez le bouton de mise sous tension situé sous le robot et essuyez la fenêtre du capteur d’escarpement à l’aide d’un chiffon doux.

• Réservoir de poussière non inséré.

• Insérez le réservoir de poussière jusqu’à entendre un petit « clic ».

Clignotement Clignotement

• Un corps étranger (ficelle, tissu, • Éteignez le bouton de mise sous tension etc.) est coincé dans la brosse situé sous le robot et retirez le corps rotative latérale. étranger coincé dans la brosse rotative latérale.

❈ Si vous appuyez sur le bouton ( effacé.

) ou éteignez le bouton de mise sous tension, le code d’erreur est

DJ68-00682A(0.5).indd 38

caractéristiques techniques du produit 90 mm (hauteur)

355 mm (longueur) 275 mm (largeur)

Caractéristiques mécaniques

Caractéristiques électriques

Caractéristiques de nettoyage

Chargeur (Station de recharge)

220 à 240 V CA ~, 50 à 60 Hz

Consommation électrique de charge

50 W Consommation électrique de l’unité principale

40 W Caractéristiques de la batterie

14,4 V/2 000 mA Capacité du réservoir de poussière

Auto (automatique), Spot (localisé), Max (intensif), Manual (manuel) (en option)

Temps de nettoyage (sur sol dur)

Méthode de nettoyage

Reconnaissance de la forme du plancher

Type de boutons de l’unité principale

06 CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

caractéristiques techniques du produit _39
