VINEO O85ELVDS - Cave à vin ARTEVINO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin ARTEVINO VINEO O85ELVDS
Capacité	85 bouteilles
Température de service	5°C à 20°C
Type de refroidissement	Refroidissement par compression
Dimensions approximatives	H 85 cm x L 59 cm x P 60 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique	0,8 kWh/jour
Niveau sonore	38 dB
Fonctions principales	Contrôle de la température, éclairage LED, porte vitrée
Entretien et nettoyage	Nettoyage régulier de l'intérieur et de l'extérieur, vérification des joints de porte
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Protection contre les surcharges électriques, verrouillage de la porte
Informations générales	Garantie de 2 ans, instructions d'utilisation incluses

FOIRE AUX QUESTIONS - VINEO O85ELVDS ARTEVINO

Comment régler la température de mon ARTEVINO VINEO O85ELVDS ?

Pour régler la température, appuyez sur le bouton 'Température' sur le panneau de contrôle, puis utilisez les flèches pour ajuster à la température souhaitée, généralement entre 5°C et 20°C.

Mon ARTEVINO VINEO O85ELVDS ne s'allume pas, que faire ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en débranchant et en rebranchant l'alimentation.

Comment nettoyer l'intérieur de mon ARTEVINO VINEO O85ELVDS ?

Pour nettoyer l'intérieur, éteignez l'appareil et débranchez-le. Utilisez un chiffon doux et humide pour essuyer les étagères et les parois intérieures. Évitez les produits chimiques agressifs.

Quelle est la capacité de l'ARTEVINO VINEO O85ELVDS ?

L'ARTEVINO VINEO O85ELVDS a une capacité de 85 litres, ce qui permet de stocker environ 30 bouteilles de vin standard.

Pourquoi mon ARTEVINO VINEO O85ELVDS émet-il des bruits inhabituels ?

Des bruits peuvent être normaux lors du fonctionnement, mais si le bruit est fort ou inhabituel, vérifiez que l'appareil est bien nivelé et qu'il n'y a pas d'objets bloquant le ventilateur.

Puis-je placer l'ARTEVINO VINEO O85ELVDS en extérieur ?

Il est recommandé de ne pas placer l'appareil à l'extérieur, car il est conçu pour un usage intérieur uniquement, et les variations de température peuvent affecter son fonctionnement.

Comment savoir si mon vin est à la bonne température ?

Utilisez un thermomètre à vin pour vérifier la température de la bouteille. En général, le vin rouge est servi entre 15°C et 18°C, tandis que le vin blanc doit être entre 8°C et 12°C.

Y a-t-il une garantie pour l'ARTEVINO VINEO O85ELVDS ?

Oui, l'ARTEVINO VINEO O85ELVDS est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le point de vente. Vérifiez les conditions auprès de votre revendeur.

MODE D'EMPLOI VINEO O85ELVDS ARTEVINO

Cave multi températures - Multi-temperatures cellar

Mehrtemperaturschrank - Armario multitemperatura

Les informations contenues dans ce document sont sujettes à modifications sans préavis.

ARTEVINO n'offre aucune garantie sur cet appareil lorsqu'il est utilisé pour un usage particulier autre que celui pour lequel il a été prévu. ARTEVINO ne pourra être tenue pour responsable des erreurs contenues dans le présent manuel ni de tout dommage lié ou consécutif à la fourniture, la performance ou l'utilisation de cet appareil.

Ce document contient des informations originales, protégées par copyright. Tous droits sont réservés. La photocopie, la reproduction ou la traduction totale ou partielle de ce document sont formellement interdites sans le consentement préalable et écrit de ARTEVINO.

Table des matières

1 - Descriptif de votre armoire à vins .....P 4-5
2 - Les modèles Vin&O d'ARTEVINO .....P 6
3 - Alimentation électrique .....P 6
4 - Installation de votre armoire à vins .....P 7-11
5 - Conseils d'aménagement et de chargement .....P 12-13
6 - Réglages et ajustement des températures .....P 14-15
7 - Températures de service des vins .....P 16
8 - Tableau de cave ou zone de vieillissement .....P 17
9 - Notions importantes sur le vin .....P 17
10 - Entretien courant de votre armoire à vins .....P 18
11 - Anomalies de fonctionnement .....P 18
12 - Caractéristiques techniques .....P 19
13 - Protection de l'environnement .....P 20

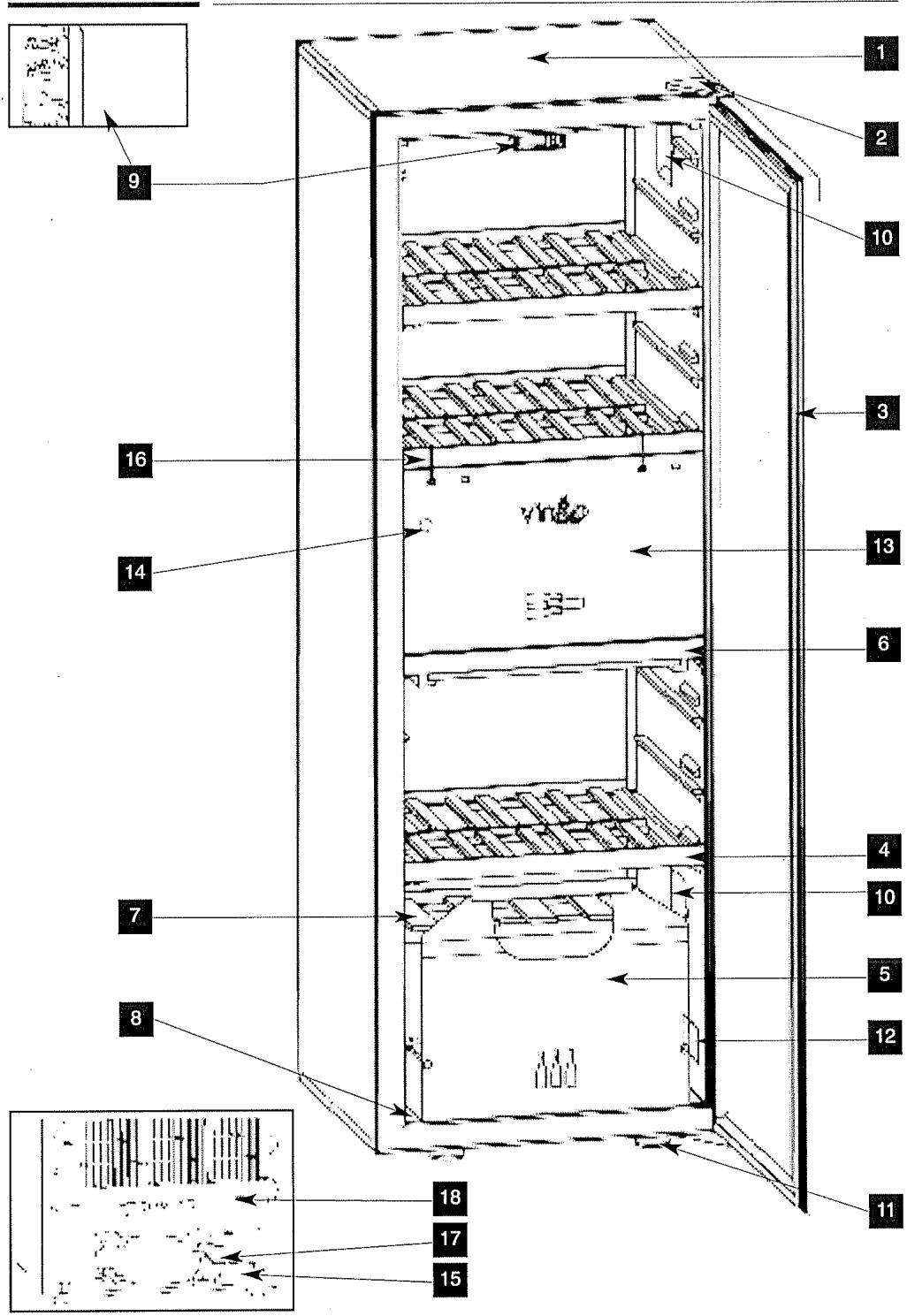

Descriptif de votre armoire à vins

1 Coffre de l'armoire
2 Charnière
3 Porte
4 Clayette
5 Panier stockage/transport (sauf Vin&O 45)
6 Clayette + repose bouteille
7 1/2 clayette
8 Tapis bas
9 Régulateur électronique (modèle électronique EL)
10 Thermostat chaud et froid (modèle standard B)
11 Pieds réglables (4)
12 Etiquette signalétique de l'appareil
13 Tableau obscurcisseur pour zone de vieillissement
14 Orifice de la pompe thermodynamique
15 Bac de récupération d'eau
16 Crochets de tableau
17 Tube d'évacuation trop plein d'eau
18 Pompe thermodynamique

Les différents modèles de la gamme Vin&O

MODÈLES ÉLECTRONIQUES

Modèle	Capacité standard
Vineo 45 EL	34 bouteilles
Vineo 85 EL	84 bouteilles
Vineo 125 EL	124 bouteilles

MODÈLES STANDARD

Modèle	Capacité standard
Vineo 80 B	84 bouteilles
Vineo 120 B	124 bouteilles

Cette armoire à vins climatisée est également appelée “cave à vin de dégustation” ou “cave à vin d'intérieur” (ou autres multi-boissons).

Porte vitrée pour visualiser les bouteilles, plus design.

L'installation de l'armoire à vins climatisée offre jusqu'à 5 zones de température (cf. page 12).

Comment identifier le modèle de votre armoire ?

Reportez-vous à la plaque signalétique qui se trouve en bas sur la paroi intérieure droite de votre appareil (voir pages 4-5 n°12).

Alimentation électrique

Pour votre sécurité personnelle, l'armoire à vins doit être correctement mise à la terre. Assurez-vous que la prise est bien mise à la terre et que votre installation est protégée par un disjoncteur différentiel (30mA*).

*Non valable dans certains pays.

Toute intervention doit être effectuée par un électricien qualifié.

important

important

Installation de votre armoire à vins

Pose libre

Assurez-vous, lors du déballage de votre armoire, que celle-ci ne présente aucune trace de choc ou de déformation, ni aucun défaut d'aspect.

Enlevez avec précaution toutes les protections et adhésifs de l'emballage de votre armoire à vins.

Ouvrez la porte et vérifiez l'intégrité des différents éléments.

Dégagez le câble d'alimentation électrique afin qu'il n'entre en contact avec aucun composant de la cave.

Amenez votre armoire jusqu'à son emplacement définitif.

ecommandation

L'emplacement que vous choisirez pour votre armoire devra :

- être dégagé et bien ventilé (pas de placard fermé par exemple),

-permettre d'avoir un espace minimum de 10 cm entre le mur et l'arrière de l'armoire,

- être éloigné d'une source de chaleur,

- ne pas être trop humide (lingerie, buanderie, salle de bains...),

- avoir un sol stable et plan,

- disposer d'une alimentation électrique standard accessible (prise standard aux normes du pays, reliée à la terre avec disjoncteur différentiel).

L'utilisation de rallonge ou de multi-prises est à proscrire.

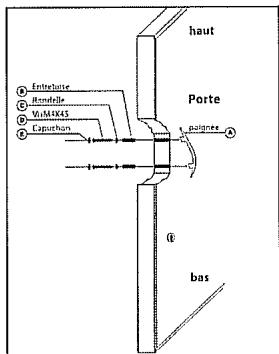

Montage de la poignée

Le montage de la poignée de votre armoire à vins s'effectue de la manière suivante :

haut Porte pulmetre Entraîte Rembrite VinM3K45 Caputon Bas

• Introduisez les deux entretoises (B) dans les trous, côté panneau intérieur de la porte.
• Rajoutez les deux rondelles (C).
• A l'aide d'un tournevis, fixez la poignée (A) avec les deux vis (D).
• Clippez les deux capuchons (E) sur les rondelles.

Pour des raisons de sécurité, la clé est à "double mouvement" : il faut pousser puis tourner en même temps.

important

Afin de permettre une mise à niveau facile, votre armoire à vins est équipée de 4 pieds réglables. Cependant, nous vous recommandons de visser à fond les deux pieds situés à l'arrière de l'appareil et d'effectuer le réglage uniquement à l'aide des deux pieds situés à l'avant de l'appareil.

Assurez-vous de la mise à niveau finale de votre armoire (l'utilisation d'un niveau à bulle est recommandée).

important

ATTENDRE 48 HEURES AVANT DE BRANCHER VOTRE APPAREIL

Pour tout déplacement de votre armoire, ne pas l'incliner de plus de 45°, et toujours sur la face latérale, côté sortie du cordon électrique.

Modification de côté d'ouverture de porte

La porte de votre armoire à vins est réversible.

Auparavant l'armoire doit être vidée de ses bouteilles.

• Fermez la porte.
• Enlevez délicatement les bouchons (rep.4) (5 bouchons).
• Enlevez le cache charnière en plastique, en le tirant d'abord vers l'avant puis en le soulevant (rep.3).
• Dévissez les trois vis du dessus (rep.1), à l'aide d'une clef Torx T25, en maintenant la porte afin d'éviter qu'elle ne chute.
• Retirez la charnière supérieure (rep.2).
• Retournez la porte de 180°.
• Dévissez les trois vis du dessous (rep.1bis), à l'aide d'une clef Torx T25.
• Retirez la charnière inférieure (rep.5)

- Replacez toutes les pièces (les pièces de gauches vont à droite, les pièces de droites vont à gauche).

H141

Pour tout déplacement de votre armoire, ne pas l'incliner de plus de 45°, et toujours sur la face latérale, côté sortie du cordon électrique.

Cas d'une installation de votre armoire à vins intégrée dans un meuble

Assurez-vous que le socle du meuble est bien stable afin de ne pas causer de préjudice à l'appareil. Assurez une bonne ventilation de l'appareil en respectant les cotes du plan. Une cheminée est indispensable de bas en haut à l'arrière de l'appareil. Dans le cas où un autre meuble serait positionné sur l'intégrable Vin&O, assurez-vous que la cheminée se prolonge jusqu'en haut.

Partie métallique arrière en contact avec le mur ou le meuble

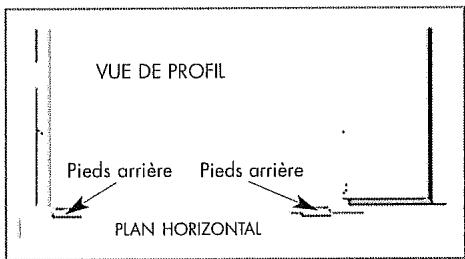

VUE DE PROFIL Pieds arrière Pieds arrière PLAN HORIZONTAL

1- Réglage des pieds :

Vissez à fond les 2 pieds arrière, comme indiqué précédemment.

Pré-réglage des pieds avant : vissez ou dévissez les pieds avant de façon à mettre l'appareil de niveau (cf. schéma).

2 - Installation de la plaque de fixation supérieure :

Enlevez les 2 obturateurs en plastique noir. Positionnez et vissez la plaque à l'aide des 2 vis M5X15. Enlevez le cache-charnière.

3 - Mise en place à l'intérieur du meuble :

Positionnez l'appareil à l'intérieur du meuble, contre le côté droit si l'appareil possède une porte gauche, contre le côté gauche si l'appareil possède une porte droite.

Vérifiez la bonne stabilité de l'appareil en contrôlant que les 2 pieds avant soient bien en contact avec le plan du meuble, ceci afin d'éviter toute déformation du coffre de l'appareil une fois chargé. Si ce n'est pas le cas, revissez ou dévissez les pieds avant jusqu'à obtenir un bon contact. L'appareil doit être positionné de façon à ce que sa face avant soit en retrait au maximum de 8 mm de la face du meuble. L'armoire doit ensuite être fixée à l'aide de la plaque de fixation supérieure (2 vis tête fraisée). Laissez au minimum 1 mm de jeu entre le montant du meuble et la porte du meuble, pour assurer une bonne étanchéité de l'appareil.*

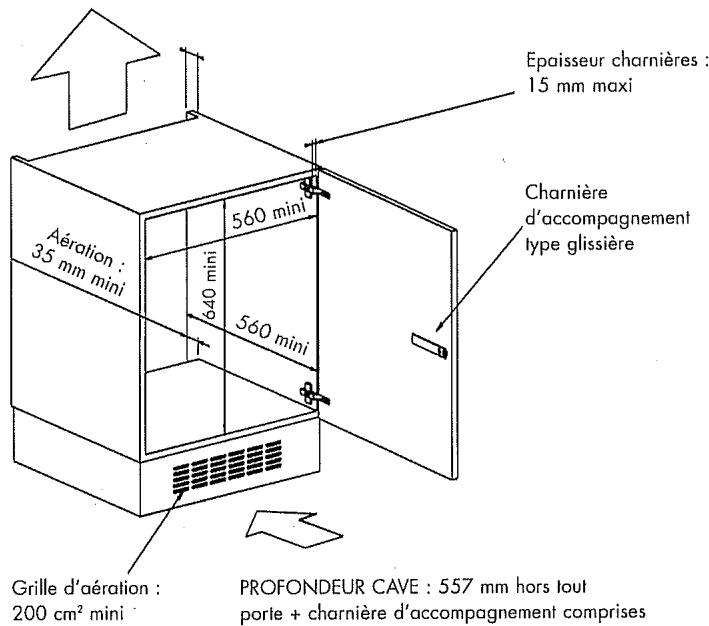

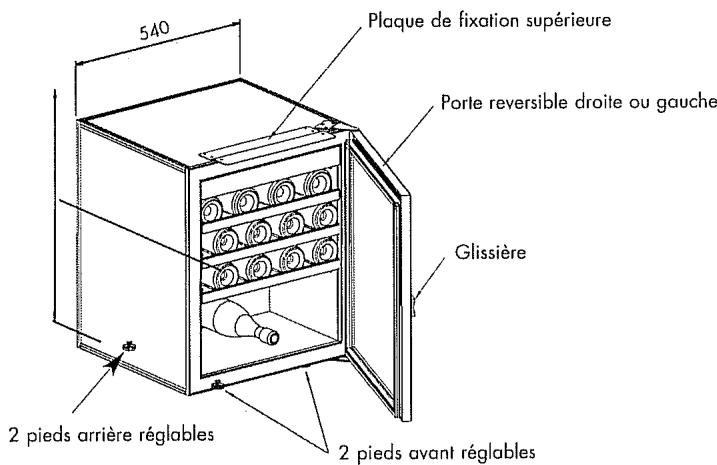

4 - Fixation de la charnière d'accompagnement :

Fixez la charnière d'accompagnement sur les portes de l'appareil et du meuble (cf. schéma page 11).

Epaisseur charnières : 15 mm maxi Charnière d'accompagnement type glissière Aération : 35 mm mini 560 mini 640 mini 560 mini Grille d'aération : 200 cm² mini PROFONDEUR CAVE : 557 mm hors tout porte + charnière d'accompagnement comprises

540 Plaque de fixation supérieure Porte reversible droite ou gauche Glissière 2 pieds arrière réglables 2 pieds avant réglables

Le modèle représenté ci-dessus est la Vin&O 45 EL.

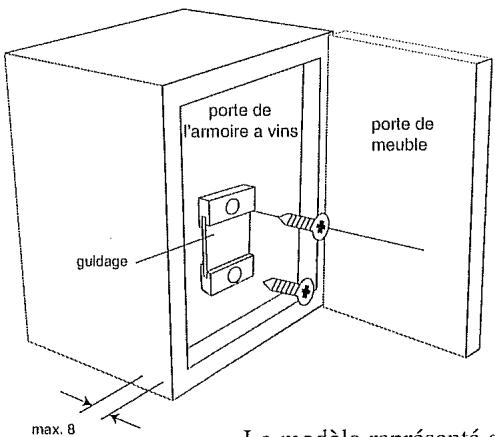

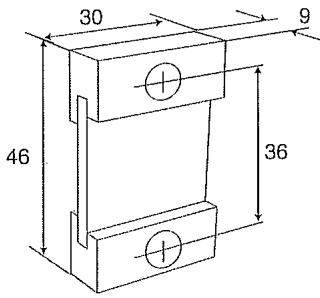

5 - Fixation de la charnière

Fixez la charnière d'accompagnement sur les portes de l'appareil et du meuble (cf. schéma ci-dessous).

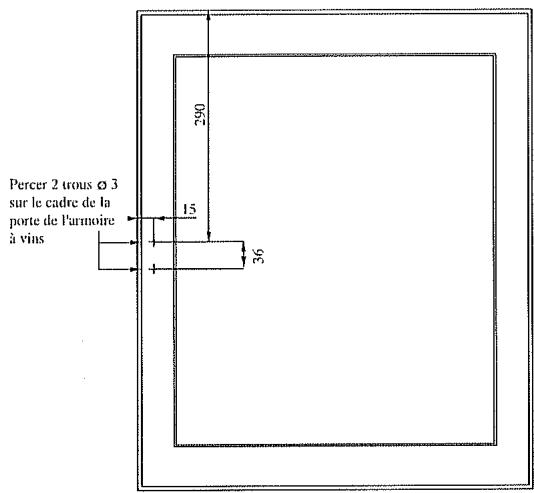

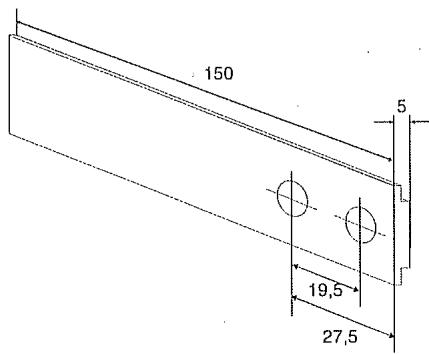

Percer 2 trous ∅ 3 sur le cadre de la porte de l'armoire à vins 290 15 36

L'axe des 2 trous doit être parfaitement parallèle à la bordure du cadre.

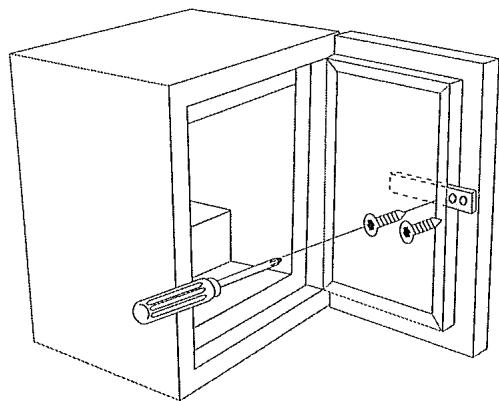

1 - Vissez le guidage de la charnière sur la porte de l'armoire à vins.

2 - Ouvrez la porte de l'armoire à vins sur 90°, enfilez le rail sur le guidage et vissez le rail en position horizontale sur l'intérieur de la porte du meuble.

30 9 46 36

150 5 19,5 27,5

porte de l'armoire a vins gualage max. 8 porte de meuble Le modèle représenté c

Le modèle représenté ci-dessus est la Vin&O 45 EL.

Conseils d'aménagement et de chargement

Aménagement

Chaque clayette peut être utilisée en version stockage ou coulissante, à l'exception de la clayette repose bouteille (voir ci-dessous)

• Pions de blocage en bois dans orifices avant : position stockage
• Pions de blocage en bois dans orifices arrière : position coulissante.

Les configurations

Chaque clayette peut être utilisée comme clayette de stockage, clayette coulissante ou clayette de présentation. Les clayettes de votre armoire possèdent des empreintes* qui vous permettent d'y installer vos bouteilles en toute sécurité.

Configuration d'une clayette en version stockage :

Pour installer des bouteilles sur une clayette de stockage, procédez comme suit:

• Insérez la clayette à l'emplacement désiré.
• Placez un pion de blocage en bois dans chacun des 2 orifices situés à environ 15 cm de l'avant de la clayette, à droite et à gauche sur la face supérieure : ces pions sont en butée sur la paroi thermoformée et empêchent tout mouvement intempestif de la clayette (voir schéma).
• Commencez par disposer des bouteilles dans chaque empreinte de la rangée du fond, culot de bouteille en butée arrière.
• Continuez par la rangée de devant, en mettant les bouteilles en sens inverse.
• Continuez le rangement en empilant les bouteilles et en prenant garde qu'aucune bouteille ne touche la paroi du fond.
• Une clayette de stockage peut supporter au maximum 3 rangées de 8 bouteilles, soit 24 bouteilles bordelaises «Tradition» (31 kg).

La clayette est optimisée pour le rangement de bouteilles Bordeaux tradition.

Configuration d'une clayette en version coulissante :

Pour installer des bouteilles sur une clayette coulissante, procédez comme suit:

• Insérez la clayette à l'emplacement désiré.
• Placez un pion de blocage en bois dans chacun des 2 orifices situés à 4 cm de l'arrière de la clayette, à droite et à gauche sur la face supérieure: lorsque vous faites coulisser la clayette vers l'extérieur, ces pions empêchent la clayette de sortir totalement de l'armoire (voir schéma).
• Tirez les clayettes en butée vers vous.
• Commencez par disposer des bouteilles dans chaque empreinte de la rangée du fond, culot de la bouteille en butée arrière.
• Continuez par la rangée de devant, en mettant les bouteilles en sens inverse.
• Une clayette coulissante ne peut recevoirqu'une seule rangée de bouteilles (maximum 8 bouteilles bordelaises "Tradition").

Nota Bene

Recommendation

- Dans le cas d'un aménagement mixte, afin d'avoir une accessibilité optimale, il est recommandé de placer les clayettes dédiées à être coulissantes dans la partie centrale de l'appareil.

Des clayettes supplémentaires peuvent être achetées auprès de votre revendeur.

Ne jamais tirer plus d'une clayette coulissante chargée à la fois.

Il est à noter que si le nombre de bouteilles dont vous disposez ne suffit pas à remplir votre armoire à vins, il est préférable de répartir votre chargement sur toutes les clayettes à votre disposition, et d'éviter les chargements du type "tout en haut" ou "tout en bas".

Chargement

Les caves Vin&O sont des caves multi-températures permettant d'obtenir une zone fraîche en partie basse et graduellement une zone tempérée en partie haute.

Exemple de rangement :

Zone Côtes du Rhône / Bourgogne rouge

Zone de vieillissement 12-14°C (conditions d'une cave naturelle) + vin rouge léger à consommer "frais"

Vins blancs/rosés

Vins blancs, champagnes, sodas, eau, alcools...

Réglages des températures

Modèle électronique

• Pour rendre l'afficheur électronique visible : appuyer vers le haut puis relacher. Le boîtier sera alors visible et les consignes pourront être modifiées et inversement pour le rentrer. (voir descriptif pages 4-5)
• Votre armoire à vins a été préréglée en usine sur la base de réglages standards qui conviennent pour la plupart des cas de figure. Vous n'avez donc pas besoin de modifier ces réglages.

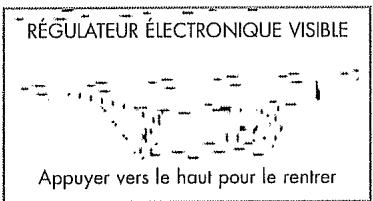

RÉGULATEUR ÉLECTRONIQUE VISIBLE Appuyer vers le haut pour le rentrer

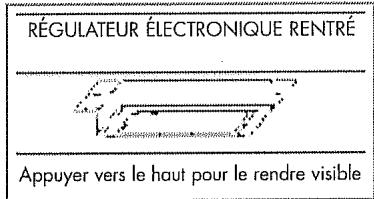

RÉGULATEUR ÉLECTRONIQUE RENTRÉ Appuyer vers le haut pour le rendre visible

• Votre Vin&O est préréglée en usine de façon à obtenir 6°C en partie basse et 18°C en partie haute (±1°C).
• L'afficheur indique alternativement toutes les 10 secondes la température en partie basse, puis la température en partie haute.

Remarque

- La température haute est affichée quand 12 est allumé.

- Il est possible de régler la température de la partie haute (zone de chambrage) entre mini : 14°C à 16°C maxi : 16°C à 18°C

- Réglage de la température haute :

• Appui long sur Ⓜj jusqu'à ce que ⓞs'affiche
• Appuyer sur PEG, la valeur de réglage s'affiche
• Appuyer sur l , pour l'augmenter
• Appuyer sur 2 , pour la diminuer

Lorsque le réglage désiré est obtenu, appui long sur Prg , jusqu'à ce que la température intérieure s'affiche.

Remarque

- La température basse est affichée quand 1[5]2 est allumé.

- Il est possible de régler la température de la partie basse (zone de rafraichissement) entre mini : 6°C maxi : 8°C

- Réglage de la température basse :

• Appui long sur 2 jusqu'à ce que 2 s'affiche
• Appuyer sur ^P_R G , la valeur de réglage s'affiche
• Appuyer sur 1 , pour l'augmenter
• Appuyer sur 5 2 , pour la diminuer

Lorsque le réglage désiré est obtenu, appui long sur _RG , jusqu'à ce que la température intérieure s'affiche.

important

La partie basse est prévue pour le rafraichissement - réglage entre 6°C et 8°C -, il convient donc de ne pas y laisser de bouteilles.

La partie haute est prévue pour un réglage entre mini : 14°C et 16°C

maxi : 16°C et 18°C

Dans ces conditions la température de la zone de vieillissement est située entre 11 et 13°C.

Réglages des températures

Modèle standard

• Votre Vin&O est préréglée en usine de façon à obtenir 6°C en partie basse et 18°C en partie haute (±2°C)
• Le réglage s'effectue au moyen de thermostat d'ambiance (voir descriptif page 4-5) :

thermostat chaud : situé en partie haute □

thermostat froid : situé en partie basse □

- Le réglage standard est obtenu selon le modèle :

	T° standard	th. chaud	th. froid
Vino 80 B	6 - 18	6	18
Vino 120 B	6 - 18	6	18

- Ajustement

Il est possible d'ajuster les températures à la hausse ou à la baisse. Le même écart entre les deux thermostats doit être conservé.

CHAUD

A la hausse : décalez les valeurs d'index des 2 thermostats vers le haut.

幸 FROID

CHAUD

FROID

A la baisse : décalez les valeurs d'index des 2 thermostats vers le bas.

Nota Bene

important

Les valeurs des réglages des thermostats ne sont pas des températures en degrés mais des index. Une valeur d'index correspond environ à 1°C.

• Dans tous les cas, il est nécessaire d'attendre 48 h avant de constater les effets d'un ajustement de température.
• Les réglages indiqués sont des réglages standards donnés pour une température ambiante de 20°C environ. En fonction de la température extérieure et/ou des conditions d'installation et/ou de changement, ils peuvent nécessiter des ajustements.

Ne pas exposer la porte vitrée à un rayonnement direct du soleil.

Alsace	10°C
Australie	16°C
Beaujolais	13°C
Bordeaux Blanc Liquoreux	6°C
Bordeaux Blanc Sec	8°C
Bordeaux Rouge	17°C
Bourgogne Blanc	11°C
Bourgogne Rouge	18°C
Californie	16°C
Champagne	6°C
Chili	15°C
Espagne	17°C
Italie	16°C
Jura	10°C
Languedoc-Roussillon	13°C
Provence Rosé	12°C
Savoie	9°C
Vins de Loire Blanc Sec	10°C
Vins de Loire Liquoreux	7°C
Vins de Loire Rouge	14°C
Vins du Rhône	15°C
Vins du Sud Ouest Liquoreux	7°C
Vins du Sud Ouest Rouge	15°C
Alcools blancs,	6°C
Whisky	16-18°C
Cognac	16-18°C
Eau minérale, bière, soda	6-10°C

Tableau de cave

Votre armoire à vins est équipée d'un tableau de cave fixé à l'intérieur de la porte. Il vous permet de protéger vos vns contre les UV et délimite ainsi votre espace de vieillissement.

La face "Livre de cave" représente un tableau à compléterqui vous permet de repérer plus rapidement

dans votre armoire à quelle clayette se rapporte le numéro que vous avez noté dans la première colonne du tableau ("Clayette N°").

Vous pouvez retirer le tableau de votre armoire pour y écrire plus aisément.

N'utilisez que le crayon spécial livré avec votre armoire pour écrire sur le tableau. Un clip est également fourni pour fixer le crayon.

Pour une écriture plus lisible, veillez à ce que le crayon soit toujours parfaitement taillé.

Pour effacer, utilisez un chiffon ou une éponge légèrement humide. Ne jamais utiliser d'autres solutions que de l'eau.

Notions importantes sur le vin

Votre armoire Vin&O a été étudiée pour garantir à vos vins des conditions optimales de conservation et/ou de service.

Le vin est un produit complexe, à l'évolution très longue et très lente, qui nécessite des conditions spécifiques pour s'épanouir.

Tous les vins se conservent à la même température, seules les températures de service et de dégustation sont différentes selon les vins (voir tableau P16).

Ceci étant, à l'image des caves naturelles des producteurs, ce n'est pas tant la valeur absolue de la température de conservation qui importe, mais sa constance. Autrement dit, quelle que soit la température de votre armoire comprise entre 10 et 14°C, votre vin sera dans des conditions idéales de conservation, pourvu que cette température ne subisse pas de variation.

EN TOUT ÉTAT DE CAUSE, SI VOUS CONSTATEZ UNE ANOMALIE DE TEMPÉRATURE OU D'HYGROMÉTRIE A L'INTÉRIEUR DE VOTRE ARMOIRE, SACHEZ QUE SEULE UNE LONGUE EXPOSITION DE VOS VINS A CES CONDITIONS ANORMALES POURRAIT LEUR ÊTRE PRÉJUDICIABLE.

Entretien courant de votre armoire à vins

Votre armoire Vin&O est un appareil au fonctionnement simple et éprouvé. Les quelques opérations qui suivent vous permettront d'en obtenir un fonctionnement optimal et une grande longévité.

1) Dépoussiérez régulièrement (2 fois par an) le condenseur (grille métallique noire fixée à l'arrière de votre armoire à vins).
2) Effectuez une fois par an un nettoyage complet de l'intérieur de votre armoire à vins, en ayant pris soin de la débrancher et de la décharger (utilisez à cet effet un produit nettoyant non agressif et de l'eau, et prenez soin de bien rincer).

Nota Bene

important

Hygrométrie

Votre armoire est équipée d'un système exclusif ARTEVINO permettant de recréer à l'intérieur de votre armoire à vins l'hygrométrie nécessaire à la bonne étanchéité des bouchons de liège de vos bouteilles. A l'installation, il est important de verser l'équivalent d'un petit verre d'eau sur le plancher de l'armoire dans la rainure prévue pour l'écoulement, pour lancer le processus de la pompe thermodynamique.

Une surveillance régulière de votre appareil et de tout ce qui peut vous paraître anormal, assortie du signalement de cette anomalie éventuelle, seront le gage d'une grande durée de vie de votre armoire à vins.

Anomalies de fonctionnement

Lors de la mise en route

Le compresseur ne fonctionne pas : s'assurer de l'alimentation de la prise de courant en y connectant un autre appareil électrique.

Le compresseur ne s'arrête jamais : mettre la main sur le condenseur (grille située à l'extérieur à l'arrière de l'appareil); si le condenseur est froid, prendre contact avec votre revendeur. Si le condenseur est chaud, positionner le thermostat froid sur le plus grand repère, si le compresseur ne s'arrête toujours pas, prendre contact avec votre revendeur.

important

Toute intervention sur le groupe froid doit être effectuée par un frigoriste qui devra réaliser avant remise en route un contrôle d'étanchéité du circuit.

De même, toute intervention sur le circuit électrique devra être effectuée par un électricien.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire, afin d'éviter un danger.

TOUTE INTERVENTION RÉALISÉE PAR UN SERVICE TECHNIQUE NON AGRÉÉ PAR ARTEVINO ENTRAÎNERA LA NULLITÉ DE LA GARANTIE.

important

L'UTILISATION DE PORTE VITRÉES AFFECTE LES PERFORMANCES DE VOTRE ARMOIRE.

Caractéristiques techniques

Les caractéristiques techniques ci-dessous sont identiques pour le modèle électronique et le modèle standard.

Modèle	Températures	Hauteur	Largeur	Prof.	Poids*
Vin&O 45 EL	multi-températures	640 mm	540 mm	557 mm	31 kg
Vin&O 85 ELVin&O 80 B	multi-températures	1220 mm	540 mm	557 mm	49 kg
Vin&O 125 ELVin&O 120 B	multi-températures	1570 mm	540 mm	557 mm	58 kg

* Appareil vide avec porte vitrée

Modèle	Puissance électrique	Conso*. par 24 h	Tension	Fréquence	Limites d'utilisation
					T°mini	T°maxi

Vin&O 45 EL	132 W	1,10 kW / 24 h	230 V	50 Hz	12°C	30°C
Vin&O 85 ELVin&O 80 B	132 W	0,75 kW / 24 h	230 V	50 Hz	12°C	30°C
Vin&O 125 ELVin&O 120 B	132 W	0,77 kW / 24 h	230 V	50 Hz	12°C	30°C

* Pour une température extérieure de 20°C.

Protection de l'environnement

Mise au rebut de l'emballage :

Les pièces d'emballage utilisées par Artevino sont fabriquées en matériaux recyclables.

Après le déballage de votre armoire, apportez les pièces d'emballage dans une déchetterie. Elles seront, pour la plupart, recyclées.

En conformité avec les dispositions législatives en matière de protection et respect de l'environnement, votre armoire à vins ne contient pas de C.F.C..

Pour économiser de l'énergie :

• Installez votre armoire dans un endroit adapté (voir page 7) et dans le respect des plages de températures données.
• Gardez la porte ouverte le moins de temps possible.
• Assurez-vous de la bonne étanchéité du joint et vérifiez qu'il n'est pas endommagé. Si c'est le cas, contactez votre revendeur Artevino.

N.B. : Respect de l'environnement : lors du renouvellement de votre armoire à vins, renseignez-vous auprès des services techniques de votre ville afin de respecter la procédure de recyclage adaptée.

Pour les gaz réfrigérants, les substances et certaines pièces contenues dans les armoires à vins, Artevino utilise des matériaux recyclables qui nécessitent en effet une procédure particulière de mise au rebut.

Condamnez la serrure pour éviter que les enfants ne s'enferment par mégarde à l'intérieur de l'armoire.

Mettez hors d'usage les appareils inutilisables en les débranchant et en sectionnant le cordon d'alimentation.
