| Intitulé | Description |
|---|---|
| Type de produit | Hotte aspirante |
| Caractéristiques techniques principales | Hotte murale avec moteur puissant |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | Largeur : 90 cm, Profondeur : 50 cm, Hauteur : 70 cm |
| Poids | Environ 15 kg |
| Débit d'air | Jusqu'à 700 m³/h |
| Niveaux de puissance | 3 niveaux de puissance |
| Fonctions principales | Éclairage LED, filtre à graisse lavable |
| Entretien et nettoyage | Filtres lavables en machine, nettoyage régulier recommandé |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, facilité de réparation |
| Sécurité | Protection contre les surchauffes, conforme aux normes de sécurité |
| Compatibilités | Compatible avec les cuisines de taille standard |
| Informations générales | Garantie de 2 ans, installation recommandée par un professionnel |
FOIRE AUX QUESTIONS - SHB4917X SAUTER
Questions des utilisateurs sur SHB4917X SAUTER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte au format PDF gratuitement ! Retrouvez votre notice SHB4917X - SAUTER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SHB4917X de la marque SAUTER.
MODE D'EMPLOI SHB4917X SAUTER

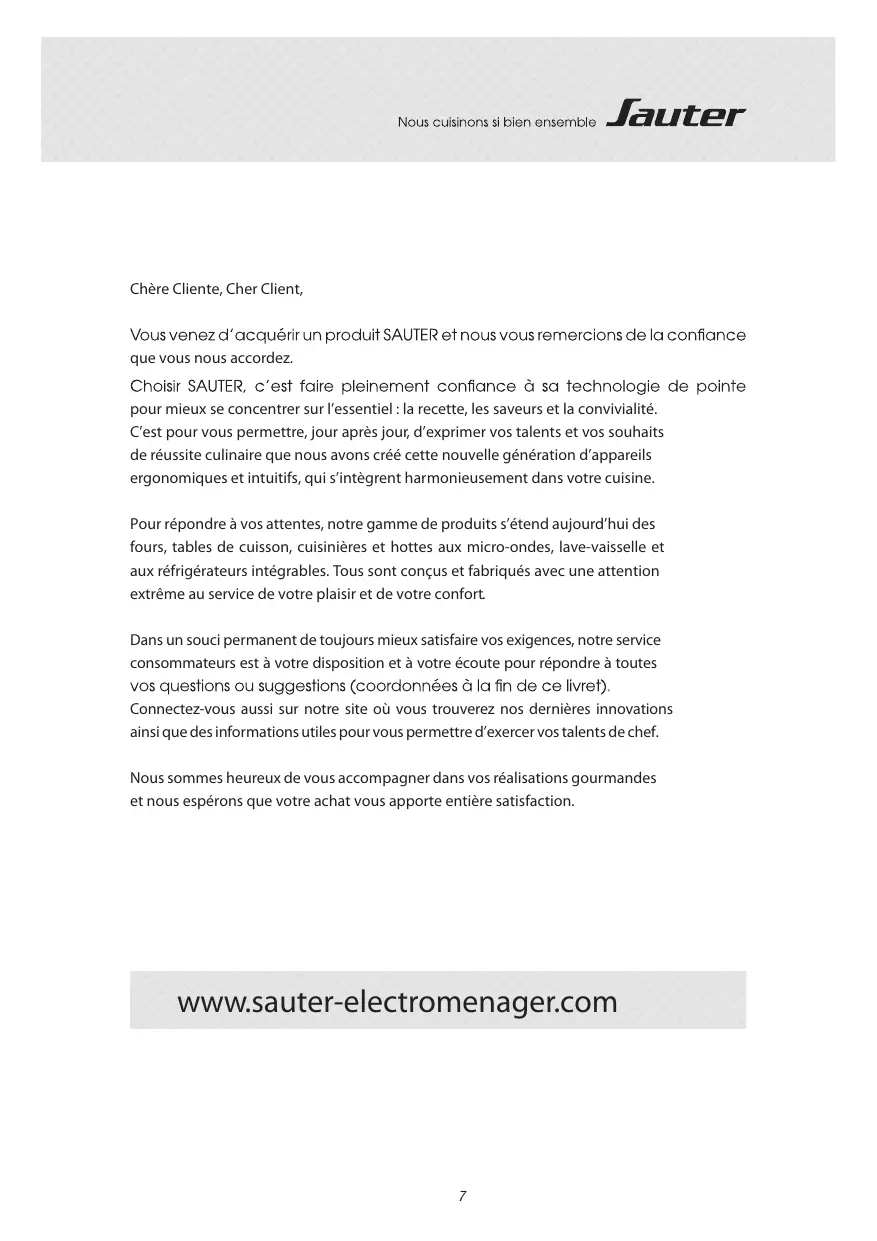

Vou venez d'acquerir un produit SAUTER et nous vous remercions de la confiance que vous nous accordez.
Choisir SAUTER, c'est faire pleinement confiance à sa technologie de pointe pour moins se concentrer sur l'essentiel : la recette, les saveurs et la convivialité.
C'est pour vous permettre, jour après jour, d'exprimer vos talents et vos souhaits de réussite culinaire que nous avons créé cette nouvelle génération d'appareils ergonomiques et intuifits, qui s'intègrant harmonieusement dans notre cuisine.
Pour répondre à vos attentes, notre gamme de produits s'étend aujourd'hui des jours, tables de cuisson, cusinières et hottes aux micro-ondes, lave-vaisse et aux réfrigerateurs intégrables. Tous sont concus et fabriqués avec une attention extrème au service de votre prise et de votre comforts.
Dans un souci permanent de toujours+Satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).
Connectez-vous aussi sur notre site où vous trouvrez nos dernières innovations ainsi que des informations utiles pour vous permettre d'exercer vos talents de chef.
Nous sommes heures de vous accompagner dans vos réalisations gourmandes et nous espérons que votre achat vous apporte entière satisfaction.
www.sauter-electromenager.com
Cette notice est également disponible sur le site internet de la marque.
Merci de prendre connaissance de ces conseils avant d'instructor et d'utiliser votre apparéil. Ils ont été rédigés pour votre sécurité et celle d'autrui. Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.
- Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.
- Afin de retrouver aisément les références de votre apparéil (7.1), nous vous conseillons de les notes en page "Service et Relations Consommateurs".
Précautions importantes
- Cet apparéil a été créé pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour autres buts que celui pour lequel il a été créé.
- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les évventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
- Cet apparéil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles, ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par les enfants sans surveillance.
- Attention : Les parties accessibles de cet apparéil peuvent开发商chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
Risques électriques
-
Avant d'acceder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés. Si le cable d'alimentation est endomagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
-
La déconnexion peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporeant un interrupteur dans les canalisations fixes conformément aux règles d'installation.
- Ne modifies pas ou n'essayer pas de modifier les caractéristiques de cet article. Cela représentait un danger pour vous.
- Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
- Débranche toujours la hotte avant de procéder à son nettoyage ou à son entretien.
- N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électrique).
Risques d'asphyxie
- Les reglementations concernant l'évacuation de l'air doivent être respectées. L'air ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux apparêls qui renvoie uniquement l'air dans la piece).
- Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisant du gaz ou un autre combustible (ne s'applique pas aux apparéils qui rengoient uniquement l'air dans la pierce).
Risques d'incendie
- Il est interdit de flamber des alimentes ou de faire fonctionner des foyers gaz sans recipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
- Les fritures effectuees sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSE risque d'occasionner un incendie.
- Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas autorisé.
- Lorsque la hotte de cuisine est placee au dessus d'un appeareil a gaz, la distance minimale entre le dessus de la table et le dessous de la hotte doit etre d'au moins 65~cm . Si les instructions de la table de cuisson installee sous la hotte specifieune distance plus grande que 65~cm ,elle-ci doit etre prise en compte.
Identifier le modele de hotte 0.1/0.2
RACCORDEMENT ELECTRIQUE
Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés.
Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.
Vérifiez que:
- la puissance de l'installation est suffisante,
- les lignes d'alimentation sont en bon état
- le diamètre des fils est conforme aux règles d'installation.
Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.
Le fusible de votre installation doit être de 10 ou 16 A. Si le cable d'alimentation est endommagé, faites appel au service après-vente afin d'éviter un danger. Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
Si la hotte presente une qualconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.
L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent. Le conduit d'évacuation,quel qu'il soit ne doit pas déboucher dans les combles.
1.1 UTILISATION EN VERSION EVACUATION
Vous possedez une sortie vers l'extérieur
Votre hotte peut etre raccordee sur celle-ci par lintermedaire d'une gaine d'evacuation non livree, (minimum 0 125 mm, émailée, en alu, flexible ou en matière ininflammable).
Pour une utilisation optime de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150.
Si vous gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorderiste hotte en mode recyclage.
1.2 UTILISATION EN VERSION RECYCLAGE
You ne possedez pas de sortie vers l'extérieur
Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.
Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs.
(voir Chapitre 3: Changement du filtré charbon)
Consell d'économie d'énergie
Pour une utilisation optimale de votre apparéil, limiter au maximum le nombre de coude et la longueur de la gaine.
1.3 MONTAGE DE LA HOTTE
La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 65 cm. Si les instructions de la table de cuisson installee sous la hotte specifieune distance plus grande que 65 cm, celle-ci doit etre prise en compte.
- Tracez un trait horizontal à 65 cm minimum du plan de cuisson (A/1.3).
- Tracez un trait vertical (B/1.3) sur le mur, centré par rapport au plan de cuisson en allant du plafond jusqu'en limite du trait horizontal precedent (A/1.3).
- Placez contre le mur le gabarit de perçage (C/1.3).
Dans le cas d'un mur creux, utilisez des chevilles et vis adaptees.
- Percez les 2 trous. Enforcez les 2 chevilles.
- Vissez la barrette de fixation au mur (C/1.3.1) au mur avec les 2 vis (D/1.3.1).
- Accrochez la hotte aspirante par ses suspensions (E/1.3.1.).
-
Réglez la hauteur et le niveau en manoeuvrant les vis de réglage (E /1.3.1) des supports (la vis du haut pour l'horizontalité, la vis du bas pour le placage au mur).
-
Mettre la vis anti-soulèvement (F/1.3)
1.4 MONTAGE DE LA CHEMINEE
Evacuation extérieure
- Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (A/1.4.1).
- Montez le clapet anti-retour sur la sortie du moteur (E/1.4.2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
- Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur fourni (D/1.4.3).
Si vous gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorder votre hotte en mode recyclage.
- Emboîtez l'extrémité de la gaine sur la sortie moteur (C/1.4.4).
- Préparez votre cheminée téléscopique ennantsoon de dissimuler les ouïes (B/1.4.4).
Emboiter la cheminée ainsi assemblée sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser (G/1.4.4) sur le support de cheminée métallique (A/1.4.4).
A Support de cheminée
B Cheminée telescopique
Gaine
D Adaptateur
E Clapet anti-retour
F Sortie moteur
G Vis de maintain de la cheminée
1.5 · Recyclage
-
Retirez le clapet anti-retour (1.5.1).
Fixez contre le mur, en appui sur le plafond, le deflecteur plastique de fumée avec les deux vis (1.5.2). Prendre soit de centerer le deflecteur par rapport au trait vertical trace sur le mur (1.5.2). -
Emboftez une extrémité de la gaine sur le déflecteur et l'autre extrémité sur la sortie moteur (D/1.5.3).
-
Préparez votre cheminée en prénant soin de placer les ouïes vers le haut de manière à ce qu'elles soient visibles (B/1.5.3).
- Emboïtez la cheminée ainsi assemblée (C/1.5. 3) sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser sur le déflecteur de fumée (A/1.5. 3) avec les deux vis (F/1.5. 3).
A
Déflecteur de fumée
B
Outes
C
Cheminée téléscopique
D
Gaine
E
Support moteur
F
Vis de maintainen de la cheminée
2 Utilisation
A Marche /Arrêt
B Eclairage
Diminution de la vitesse
D Afficheur
E Augmentation de la vitesse
F Boost
G Temporisation / Arrêt différé (10 min)
MARCHE / ARRET
- Un appui court sur A permet de démarrer en vitesse 1 et/ou d'arrête la hotte.
Si vous oubliez d'eteindre votre hotte, celle-ci s'arrête au terme de 9 heures de fonctionnement.
- SELECTION DES VITESSES
- Chaque appui court sur E, permet d'augmenter la puissance de 1 à 4 (boost) puis revient à la vitesse 1.
- Chaque appui court sur C permet de diminuer la vitesse.
- A chaque nouvelle utilisation, votre hotte démarre à la vitesse 1.
- BOOST
- Un appui long sur F, lorsque la hotte est en marche passée la hotte à la vitesse maxi, l'afficheur indique 4 pendant 8 min puis revient à la vitesse 2.
- SELECTION DE LA TEMPORISATION
En mode manuel, hotte en marche :
- Une pression sur G enclenché une temporisation; la vitesse clignote sur l'afficheur, la hotte s'arrête au terme de 10 minutes.
- Pour stopper la temporisation faire un appui court sur G.
- MODE EVACUATION OU RECYCLAGE
Par défaut la hotter est en mode Evacuation.
Un appui long sur F et G permet de désir le mode Evacuation (E) ou Recyclage (r), E ou r clignotent sur l'afficheur, un appui court sur C ou E permet de valider votre choix. Un appui court sur F et G permet de valider la configuration retenue. Un appui court sur A annule la configuration.
INDICATEUR DE SATURATION DU FILTRC CASSETTE
A l'arrêt de la hotte, un "F" clignote sur l'afficheur après 30 heures de fonctionnement.
Ce message vous indique qu'il est nécessaire de laver votre filtré cassette.
-Après nettoyage du filtré cassette, effectuez un appui long sur C.
INDICATEUR DE SATURATION DU FILTRCHARBON
A l'arrêt de la hotte, un "F" s'affiche pendant 2 min après de 360 heures de fonctionnement de la hotte.
Ce message vous indique qu'il est nécessaire de changer le filtré; Un appui long sur C efface le "F".
ECLAIRAGE
Un appui court sur B permet d'allumer ou d'eteindre I'eclairage de la hotte.
Si vous oubliez d'eteindre la lumière, celle-ci se stoppera au terme de 9 heures de fonctionnement.
@ Consell d'économie d'énergie
AjusterYOURvitesseau mode de cuisson et au nombrede casseroles.
Privilégier les foyers arrières de votre apparéil de cuisson.
3
Entretien et nettoyage
4
Anomalies et solutions
Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.
3.1 NETTOYAGE DES FILTRES CASSETTES
Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Utilisez une Brosse, de l'eau chaude et un dédTert gent doux. Rincez-les et séchez-les soignement avant de les remettre en place.
3.2 CHANGEMENT DU FiltRE CHARBON
Remplacez-le toutes les 120 heures d'utilisation environ.
- Retirez les filtres cassettes.
- Placez le filtrtre charbon sur le filtrtre cassette cote interieur de la hotte.
- Emboîtez les 2 tringles de maintien de chaque côté du filtre cassette.
-Faites cette opération sur tous les filtres cassettes.
CHANGEMENT DE LAMPE
Contactez le SAV
NETTOYAGE DE LA SURFACE EXTERIEURE
Pour nettoyer l'extérieure de votre hotte utilisez de l'eau savonneuse, mais n'utilisez pas de crèmes à récurer, ni d'éponge gratoir.
La hotte ne fonctionne pas.
Vérifiez que:
- il n'y a pas de coupure de courant.
- une vitesse a eté effectivement sélectionnée.
La hotte a un rendement insuffisant.
Vérifiez que:
- la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.
-la cuisine est suffisamment aeree pour permettre une prise d'air. - le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement.
Vérifiez que:
- il n'y a pas de coupure de courant.
- le dispositif à coupure omnipolaire ne s'est pas enclenché.
Environnement
Respect de l'environnement.
- Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs muni
cipaux prévus à cet effet.
- Voiture appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que dans
les pays de l'Union Européenne les apparèils usages ne doivent pas été mélangés avec d'autres déchets. Le recyclage des apparèils qu'organise votre fabricant sera ainsi réalisé dans les mêlées conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques et Electroniques. Adressez-vous à vous mairie ou à vous revendez pour connaître les points de collecte des apparèils usages les plus proches de leur domicile.
- Nous vous remercions pour votre collaboration à la protection de l'environnement.
Service Consommateurs
Pour en savoir plus sur nos produits, vous pouvez consulter notre site :
www.sauter-electromenager.com
vous pouvez nous contacter :
Via notre site,
www.sauter-electromunger.com
rubrique «CONTACT».
Par e-mail à l'adresse suivante :
relations.consommateurs@groupebrandt.com
Par courrier à l'adresse postale suivante :
Service Consommateurs SAUTER
5, avenue des Béthunes
CS69526
95060 CERGY PONTOISE CEDEX
Par téléphone du lundi au vendredi de 8h30 à 18h00 au :
0892
02 88 05
0,337€TTC/mn depuis un poste fixe
L'EXPERTISE DES PROFESSIONNELS AU SERVICE DES PARTICULIERS
Pour préserver votre apparéil, nous vous recommendons d'utiliser les produits d'entretien Clearit ; découvert toute une gamme et accessoires professionnels pour entretenir et améliorer la performance de vos apparéils au quotidien.
En vente sur www.clearit.com ou chez votre revendeur habitual.
INTERVENTIONS
Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, afin de facilititer la prise en charge de votre demande, munissez-vous des références complètes de votre apparéil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique (voir l'emplacement de cette plaque dans votre notice).
Pour obtenir un rendez-vous avec un technicien, vous pouvez nous contacter du lundi au samedi de 7h00 à 20h00 au :
N°Cristal 09 69 39 25 25
APPEL NON SURTAXE
PIÉÇES D'ORIGINE
Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détaches certifiées d'origine.
