Type de produit	Lecteur CD
Marque	YAMAHA
Modèle	NXE-400
Formats de disque compatibles	CD, CD-R, CD-RW, CD de 8 cm
Alimentation	Secteur via cordon d'alimentation (raccordé au RX-E400)
Sorties audio	Prise audio RCA (L/R), sortie optique numérique
Connecteurs de commande	SYSTEM CONNECTOR (pour platine MDX-E300 ou KX-E300)
Antennes fournies	Antenne cadre AM, antenne intérieure FM
Accessoires inclus	Télécommande, antenne cadre AM, antenne intérieure FM, câble audio (RCA), câble de commande système
Fonctions principales	Lecture de CD audio, compatibilité CD 8 cm, lecture de CD-R/RW, sortie optique numérique
Nettoyage des disques	Essuyer avec un chiffon propre et sec du centre vers le bord ; ne pas utiliser de produits chimiques
Précautions d'usage	Ne pas utiliser de CD de forme spéciale, voilés, ou avec étiquettes ; ne pas exposer à la lumière directe du soleil ou à l'humidité
Raccordement haut-parleurs	Bornes à vis avec repères L/R et polarité (+/-)
Raccordement subwoofer (optionnel)	Borne SUBWOOFER OUT vers entrée du subwoofer
Raccordement platine KX-E300/MDX-E300	Connexions A/B et c/d entre récepteur et platines, liaison optique entre CDX-E400 et MDX-E300
Compatibilité récepteur	Conçu pour être utilisé avec le récepteur RX-E400
Dimensions	Non spécifiées dans la notice
Poids	Non spécifié dans la notice

FOIRE AUX QUESTIONS - NXE-400 YAMAHA

Comment brancher les haut-parleurs sur le système ?

Dénudez les câbles sur environ 10 mm, insérez l'extrémité dans la borne correspondante (L/R et +/-) puis resserrez le capuchon. Assurez-vous que les connexions L et R sont correctes.

Comment brancher l'antenne AM ?

Préparez l'antenne cadre AM fournie et branchez-la sur les bornes AM de l'appareil. Placez l'antenne éloignée de l'appareil principal pour une meilleure réception.

Quels types de CD puis-je lire avec le NXE-400 ?

Ce lecteur lit les CD audio, les CD-R, les CD-RW et les CD de 8 cm. N'utilisez que des disques de fabricants réputés et évitez les disques avec des protections spéciales ou des formes non standard.

Comment nettoyer correctement un CD ?

Essuyez le CD avec un chiffon propre et sec, du centre vers le bord (mouvement rectiligne). N'utilisez jamais de liquide de nettoyage, d'aérosol ou de produit chimique.

Puis-je utiliser des CD de forme spéciale (cœur, etc.) ?

Non, n'utilisez jamais de CD de forme spéciale. Ils peuvent endommager le lecteur. Utilisez uniquement des CD ronds standards.

Comment raccorder un subwoofer en option ?

Raccordez la borne SUBWOOFER OUT de l'appareil à l'entrée du subwoofer. Cela renforcera les basses fréquences.

Comment connecter le lecteur CD (CDX-E400) au récepteur RX-E400 ?

Utilisez le câble audio fourni pour relier les prises E correspondantes (respectez les couleurs). Connectez ensuite le câble de commande système entre les deux appareils. Enfin, branchez le cordon d'alimentation du CDX-E400 sur la prise AC OUTLET du RX-E400.

Comment ajouter une platine KX-E300 ou MDX-E300 au système ?

Raccordez les bornes A et B du RX-E400 aux bornes A et B de la platine KX-E300. Pour le MDX-E300, reliez les bornes c et d. Si vous ajoutez un MDX-E300, connectez aussi la sortie optique du CDX-E400 à l'entrée optique du MDX-E300.

Que faire si la réception radio est mauvaise ?

Utilisez des antennes FM et AM externes pour améliorer la réception. Consultez votre revendeur pour choisir l'antenne adaptée.

Comment protéger le lecteur CD des dommages ?

Ne mettez pas le récepteur sous tension avant d'avoir effectué tous les raccordements. Ne branchez ni ne débranchez les câbles de commande système ou le cordon d'alimentation lorsque les appareils sont allumés. Évitez les CD endommagés ou sales.

MODE D'EMPLOI NXE-400 YAMAHA

Après le déballage, vérifier que les pieces suivantes sont incluses.

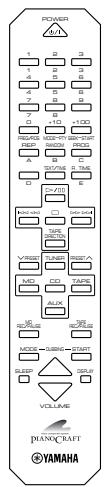

• Telekommande

Antenne cadre AM
Antenne interieure FM

Cable audio à fiches
Cable de commande du système

PRECAUTIONS À PRENDRE AVEC LES CD

• Ce lecteur de compact disque ne peut être utilisé qu'avac les types de disque ci-dessous. N'essayez pas d'introduire un另一种 type de disque dans cet apparéil. Cét apparéil peut également dire les CD de 8 cm.

• Pour l'enregistrement, vous pouvez utiliser soit un CD-R, soit un CD-RW; choisissez des disques provenant qu'un fabricant réputé.
• Certains disques ne peuvent pas etre lus du fait de leurs caractéristiques ou des conditions d'enregistrement (protection spéciale des droits d'auteur, etc.).
• Les CD ne s'usent pas à la lecture, mais les rayures qu'ils peuvent subir en cours de manipulation peut alterer leur lecture.
• N'utilisez pas de disque de nettoyage ou de disque voilé ; ces derniers peuvent endommager le lecteur.

Pour prévenir tout dysfonctionnement de cet apparéil

• N'utilisiez pas de CD de forme spéciale (en forme de chour, par exemple); ce type de CD peut endommager le lecteur.

• N'utilisez pas de CD comportant du ruban adhésif, une étiquette collée ou un autre matériel étranger, car cela peut aussi endommager le lecteur.
• Les disques compacts ne sont pas sensibles à la poussière ou des traces de doigt qui peuvent affecter leur surface, mais vous nevez tout de même les nettoyer. Essuyez-les à l'aide d'un chiffon propre et sec. N'essuyez pas en faisant un mouvement circulaire mais par mouvement rectiligne du centre vers le bord.

• Pour nettoyer un CD, n'utilise pas de liquide de nettoyage, d'áerosol pour disque, d'aerosol ou de liquide antistatique, ou tout autre produit chimique, car ces substances peuvent endommager de façon irréparable la surface du disque.
• N'exposez pas vos disques à la lumière directe du soleil, à des températures ou des niveaux d'humidité élevés pendant une période prolongée, car cela pourrait voiler vos disques ou simplement les endommager.

Non!

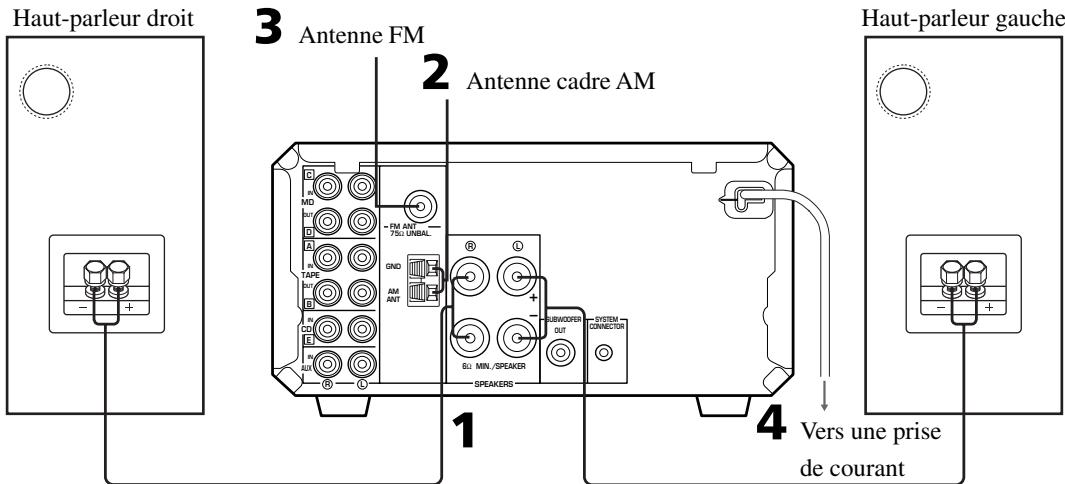

Raccordement des haut-parleurs et des antennes

Ne branchez jamais le cordon d'alimentation dans une prise secteur avant d'avoir effectué tous les raccordements.

Suivez les instructions ci-dessous pour relier les éléments de la chaîne à l'aide des cables et accessoires fournis. Assurez-vous que toutes les connexions sont faites correctement, ce qui peut dire: L (gauche) à L, R (droite) à R, “+” à “+” et “-” à “-”.

Rouge:positif (+) Noir:négatif(-)

1 Raccordez les haut-parleurs.

① Dévissez le capuchon.
② Dénudez les cables de raccordement des haut-parleurs sur environ 10mm et appliquez l'extrémité dénudée du cable sur la borne.
③ Resserrez le capuchon pour fixer le cable.

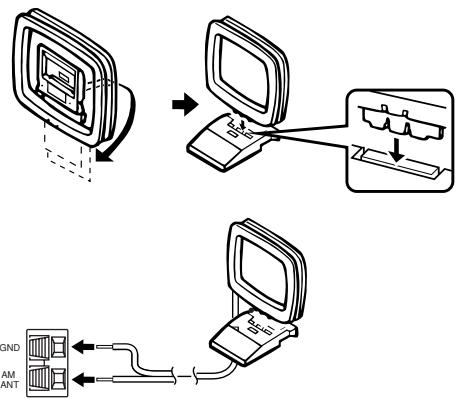

2 Branchez l'antenne AM.
Préparez l'antenne cadre AM puis branchez-la.

3 Raccordez l'antenne FM.

4 Branchez le cordon d'alimentation dans une prise de courant.

Remarques

• Utilisez des antennes FM et AM externes si la réception n'est pasASFZ bonne.Consultez a ce sujet leur revendeur.
• Le cadre-antenne AM doit être place à un endroit séparé de l'appareil principal. On pourrait l'accrocher au mur.

Raccordement du subwoofer (en option)

Vou puevez renforcer les basses fréquences en ajoutant à la châne une enceinte appelée Subwoofer (en option).

Raccordez la borne SUBWOOFER OUT de l'appareil à la borne d'entrée du subwoofer.

Raccordement du système

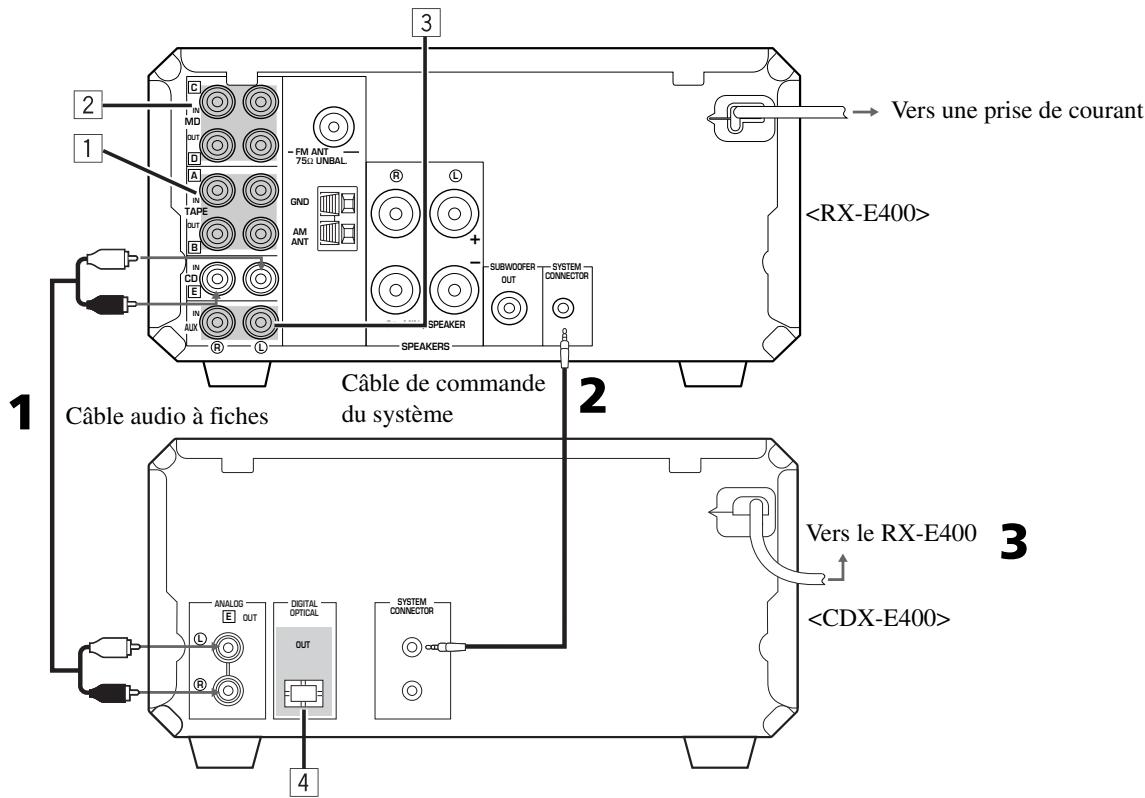

Interconnexion des RX-E400 et CDX-E400

1 Connectez E à E en utilisant le cable audio.

Insérez les connecteurs mâles dans les connecteurs fémelles de même couleur.

2 Raccordez le RX-E400 au CDX-E400 à l'aide du cable de commande du système.

L'autre connecteur repéré SYSTEM CONNECTOR du CDX-E400 permet de raccorder une platine MDX-E300 ou KX-E300.

3 Branchez le cordon d'alimentation du CDX-E400 au connecteur repéré AC OUTLET du RX-E400.

Cette connexion vous permet de commander l'alimentation du système lors de l'utilisation des opérations monotouche. Elle réduit aussi la consommation en veille du CDX-E400.

Ajout des platines KX-E300 et MDX-E300 au système ci-dessus

(Pour plus de précisions, reportez-vous au mode d'emploi de ces apparèils.)

1 Raccordez les bornes A et B du RX-E400 aux bornes A et B du KX-E300.
2 Raccordez les bornes c et du RX-E400 aux bornes c et du MDX-E300.
3 Si vous le désirez, raccordez un appareil externe aux bornes AUX du RX-E400.
4 Raccordez la borne DIGITAL OPTICAL OUT du CDX-E400 à la borne DIGITAL OPTICAL IN du MDX-E300.

Retirez le capuchon des connecteurs du cable optique et des bornes DIGITAL OPTICAL OUT et DIGITAL

OPTICAL IN avant d'effectuer ces branchements. Veillez à remetre ces capuchons en place lorsque vous ne vous servez pas de ces connexions, afin de les protégger de la poussière.

Attention

• Ne mettez jamais le RX-E400 sous tension tant que tous les raccordements entre les appareils ne sont pas terminés.
• Ne branche ou ne débranche jamais les câbles de commande système et/ou le cordon d'alimentation alors des apparêils de la chaîne sont allumés.
