MODE D'EMPLOI 1028146 C6V

VisiLine Sté reproduction

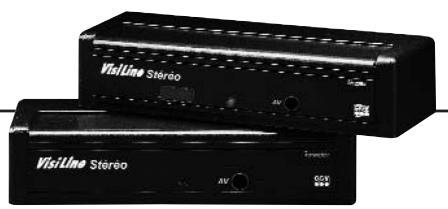

DISTRIBUTEUR D'IMAGES EN STÉRÉO

NOTICE D'INSTALLATION ET D'UTILISATION

VisiLine Stéreo est un distributeur d'images, de sons et d'informations de télécommande, vous permettant d'utiliser toute votre installation audio/vidéo se trouvant sur votre téléviseur principal directement sur votre téléviseur secondaire, le tout en Stéreo.

1 - INSTALLATION

Pour un bon fonctionnement, il est conseilé d'utiliser le mini-fil livre. Dans le cas ou la mise en service a ete realizedee avec un autre cable, CGV ne garantit pas le fonctionnement.

• Il est impératif de relier le minifil entre l'émetteur et le récepteur VisiLine Stéreo (points ② et ⑤) avant la mise sous tension de l'émetteur sur une prise secteur 230V (point ⑦) sous peine de déteriorer l'appareil.

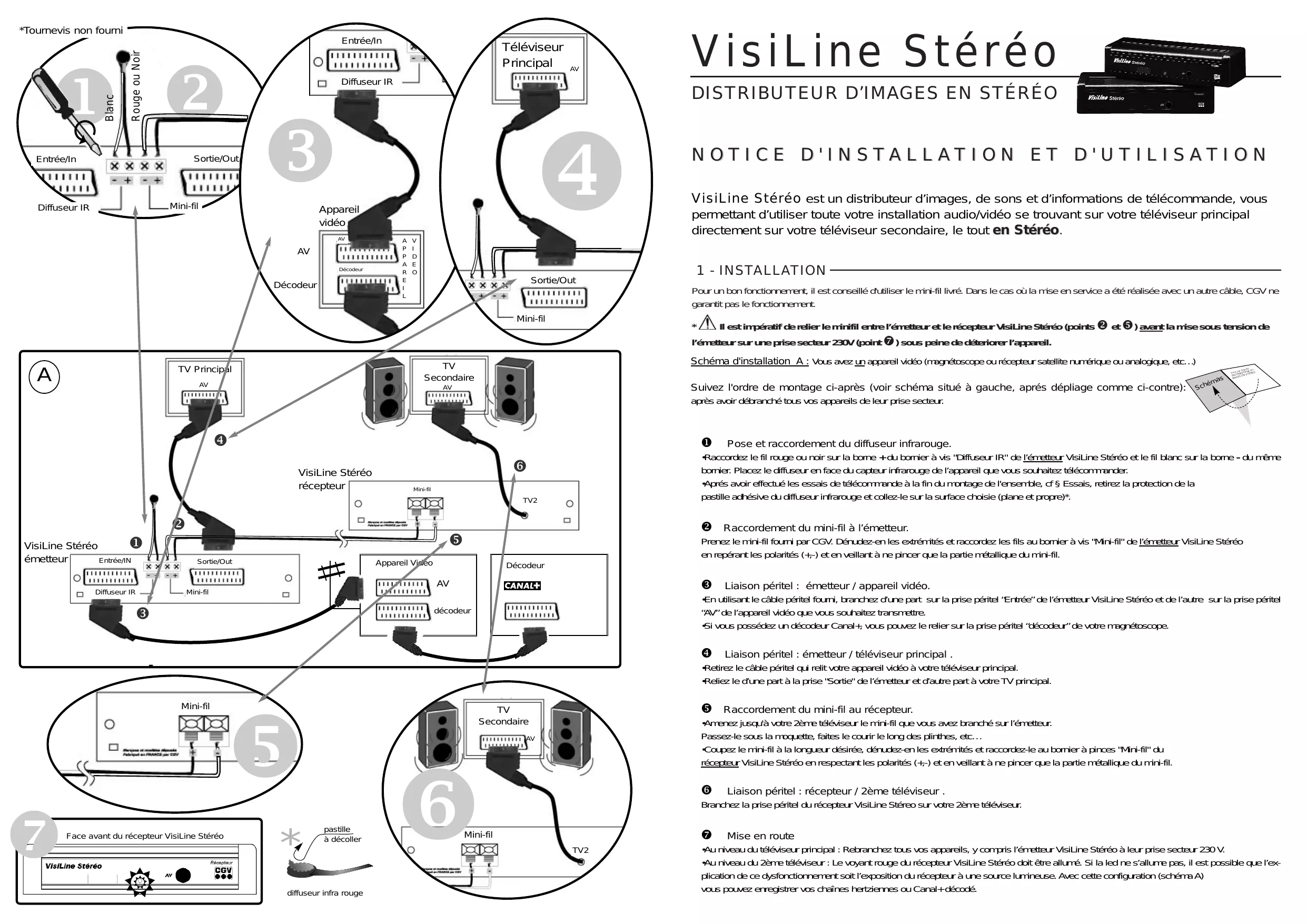

Scheme d'installation A: Vous avez un appareil video (magnetoscope ou recepteur satellite numérique ou analogique, etc...)

Suivez l'ordre de montage ci-après (voir schéma situé à gauche, après dépliage comme ci-contre après avoir débranché tous vos apparèils de leur prise secteur.

Pose et raccordement du diffuseur infrarouge.

Raccordez le fil rouge ou noir sur la borne + du bornier à vis "Diffuseur IR" de l'émetteur VisiLine Stereo et le fil blanc sur la borne - du même bornier. Placez le diffuseur en face du capteur infrarouge de l'appareil que vous souhaitez télécommander.
- Àprous avoir effectué les essais de télécommande à la fin du montage de l'ensemble, cf § Essais, retirez la protection de la pastille adhéève du diffuseur infrarouge et collez-le sur la surface可以选择 (plane et propre)*.

Raccordement du mini-fil à l'émetteur.

Prenez le mini-fil fourni par CGV. Denudez-en les extrémites et raccordez les fils au bornier à vis "Mini-fil" de l'émetteur VisiLine Stéreo en repérant les polarités (+, -) et en veillant à ne pincer que la partie métallique du mini-fil.
3 Liaison péritel : émetteur / apparéil video.

• En utilisant le cable péritel fourni, branchez d'une part sur la prise péritel "Entrée" de l'émetteur VisiLine Stéreo et de l'autre sur la prise péritel "AV" de l'appareil video que vous souhaitez transmettre.
  -Si vous possedez un decodeur Canal+, vous pouvez le relier sur la prise péritel "décodeur" de votre magnétoscope.

4 Liaison péritel : émetteur / téléviseur principal .
- Retirez le cable péritel qui relit votre apparéil video à votre téléviseur principal.
- Reliez le d'une part à la prise "Sortie" de l'émetteur et d'autre part à votre TV principal.

Raccordement du mini-fil au récepteur.

• Amenez jusqu'à vous 2ème télévisuer le mini-fil que vous avez branché sur l'émetteur.
  Passez-le sous la moquette, faites le courir le long des plinthes, etc...
• Coupe le mini-fil à la longueur désirée, dénudez-en les extrémités et raccordez-le au bornier à pincees "Mini-fil" du récepteur VisiLine Stereo en respectant les polarités (+,-) et en veillant à ne pincer que la partie métallique du mini-fil.

6 Liaison péritel : récepteur / 2ème télévisueur .

Branchez la prise péritel du récepteur VisilLine Stéreo sur votre 2ème téléviseur.

Mise en route

Au niveau du téléviseur principal : Rebranche tous vos apparéils, y compris l'émetteur VisiLine Stéreo à leur prise secteur 230 V.
- Au niveau du 2ème téléviseur : Le voyant rouge du récepteur VisiLine Stereo doit être allumé. Si la led ne s'allume pas, il est possible que l'explication de ce dysfonctionnement soit l'exposition du récepteur à une source lumineuse. Avec cette configuration (schema A) vous pouvez enregistrer vos chaînes hertzioniennes ou Canal+ décodé.

Scheme d'installation B: You've an un magnétoscope et un récepteur satellite (analogue ou numérique) ou décodeur cable, etc...

You'veaiezdeuxpossibilités,soitleschemeB1oule schemeB2.

NOTA : Seul le point 3 diffère du schéma d'installation A

3 Liaison péritel : émetteur / apparéil video (magnétoscope, récepteur satellite, décodeur cable, etc.).

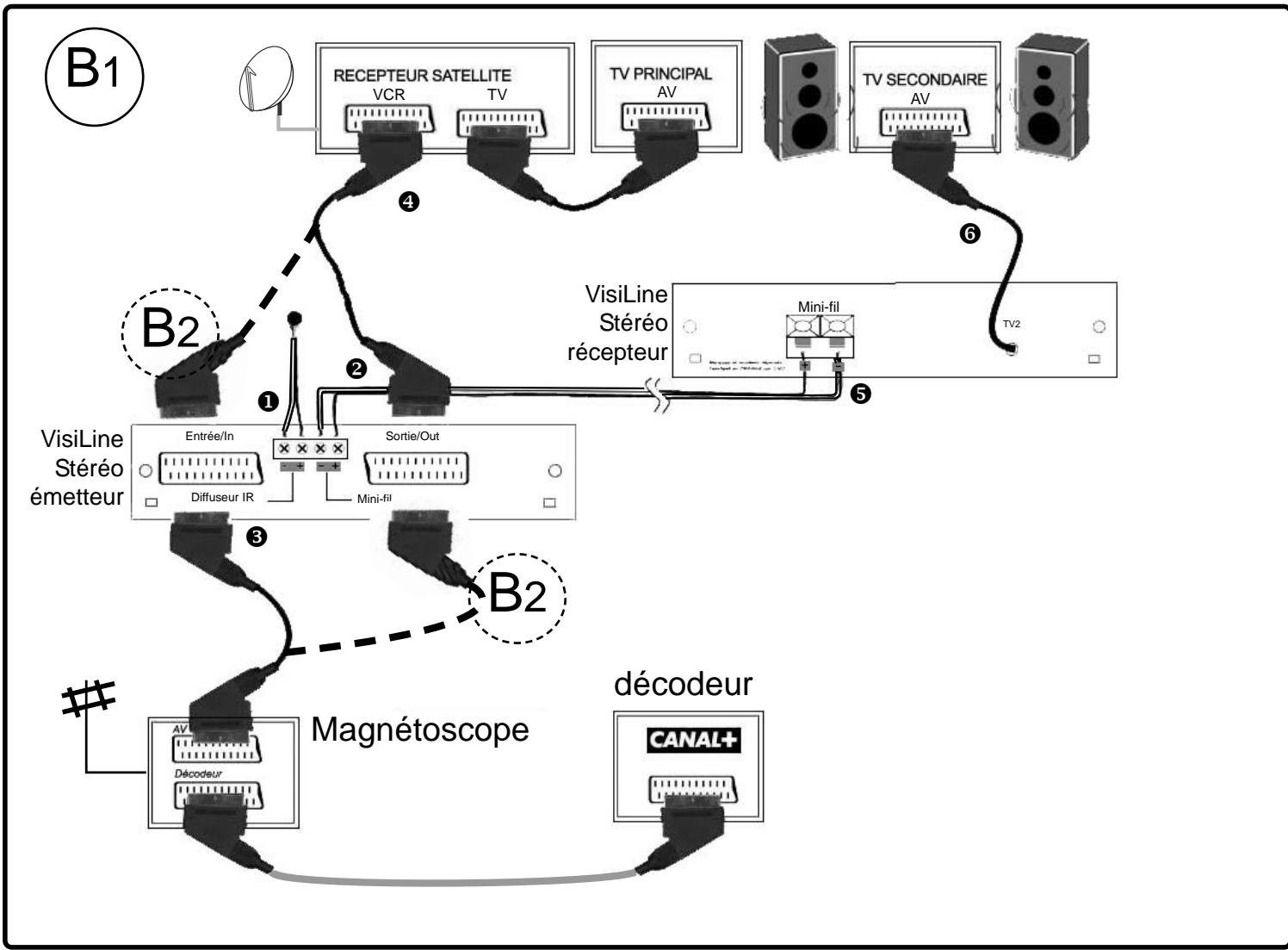

schéma B1: (transmission du magnétoscope sur TV2)

• Sur l'émetteur VisiLine Stereo reliez la prise "Entrée" à votre magnétoscope via le cable péritel fourni.

• Reliez la "Sortie" de l'émetteur VisiLine Stereo sur votre récepteur satellite "VCR ou AUX" via un cable péritel.

Avec cette configuration, vous pouvez enregistrer vos chaînes hertzioniennes, ou Canal+ décode.

Vous ne pourrez que regarder le récepteur satellite sur le TV principal.

schéma B2 : (transmission du récepteur satellite ou autre apparéil video sur le TV2)

• Sur l'émetteur VisiLine Stereo reliez la prise "Entrée" à votre récepteur satellite via le cable péritel fourni.

• Reliez la "Sortie" de l'émetteur VisiLine Stéreo sur votre magnétoscope "AV ou AUX" via un cable péritel.

Avec cette configuration, vous pouvez enregistrer vos chaînes hertziennes, ou Canal+ décode, ou une chaîne de votre récepteur satellite.

Astuce: Avec la majorité des magnétoscopes, si vous scélectionnez la fonction AV, vous obtiendaç le possibilité de visionner l'appareil video branché en "Sortie" de l'émetteur sur TV2.

2 - TEST DE FONCTIONNEMENT

Avec un magnétoscope par exemple :

• Sur l'émetteur VisiLine Stereo, appuyez sur le bouton pouvoir "AV"(passage du canal AV de votre TV aux chaînes hertziennes).
• Sur le récepteur VisiLine Stéreo, appuyez sur le bouton poussoir "AV"(mise en mode AV de votre TV secondaire).
• Àprous avoir vérifié qu'il y a une cassette dans le magnétoscope, prenez la télécommande de ce dernier, placez vous devant cette année télévisuer, et télécommandez votre apparéil (en dirigant la télécommande vers le récepteur VisiLine Stereo).
  -Constatez que vous obtenez bien les images et le son de votre magnétoscope sur le second téléviseur.
• Vous pouvez alors fixer définitivement le diffuseur infrarouge.

NOTA : Si vous n'avez pas d'images et de son ou de retard de télécommande, veuillez vérifier les branchements du mini-fil et du diffuseur IR (respect des polarités)

3 - UTILISATION

3.1 Sur le téléviseur principal

Jusqu'à présent,ès que vous mettiez en marche votre apparéel video,voit téléviseur principal en reçevait automatiquement les images. Maintenant,votre 2ème téléviseur peut également recevoir ces mêmes images.Pour vous évit d'être forcé de regarder les mêmes images sur vos 2 téléviseurs,Visiline Stereo vous permet de les rendre indépendants,procédez comme-suit:

• Relachez le bouton "AV" de l'émetteur VisiLine Stéreo. Dans cette position le téléviseur principal ne recoit plus automatiquement les images de l'appareil video. Vous pouvez alors y regarder un programme hertzien pendant qu'une autre personne regarde les images de l'appareil video sur le 2ème téléviseur.

3.2 Sur le 2ème téléviseur.

Lorsque le bouton possoir du recepteur Visiline Stereo est relaché, vous pouze comme precedemment vous servir de la fonction "AV" de toute télévisuer secondaire pour passer d'un programme hertzien aux images de l'appareil video et vice-versa.

*Si voite 2eme televiseur ne possede pas de fonction "AV", appuyez sur le bouton possoir AV" du recepteur VisiLine Stereo pour passer d'un programme hertzien aux images de l'appareil video :

Bouton enforcé= Images video sur TV2

Bouton relaché = Prog. hertzien sur TV2

3.3 Récepteur satellite analogue ou numérique, décodeur cable, etc...

Votr installation compred un recepteur satellite associe a un magnetoscope (voir schema d'installation B1 ou B2 en fonction de l'appareil que you voulez transmettre sur le TV secondaire).

NB : Une personne peut en même temps regarder les images du récepteur satellite ou un autre apparéil video sur le téléviseur principal pendant qu'une autre regarde les images du magnétoscope sur le second téléviseur (et vice-versa).

3.4 Canal+ (hertzien) sur le 2ème téléviseur

• Le signal de Canal+ hertzien ne peut etre transmis sur le TV secondaire que par l'intermediaire du magnetooscope (voir schema A ou B1).

ATTENTION: Eviter de situer:

• l'émetteur dans des endroits non aérés, de manière à ne pas l'exposer à de fortes chaleururs.
• Le récepteur en vue directe d'une source lumineuse trop importante (néon, soleil...).

4 - CHARACTERISTIQUES TECHNIQUES

• Alimentation : 230 V - 50 Hz.
  -Consommation: < 10 VA.
• Distance maxi. entre émetteur et récepteur :
  50 m (25 m de mini-fil fourni)

• Transmission video : Bande de base video et 10.7 MHz pour le retard infrarouge.

• Transmission audio (stereo): 6.0 MHz et 6,5 MHz.

• Température de fonctionnement : 10 à 45^ C.
• Garantie 2 ans piece et main d'oeuvre

La liberté des images

Compagnie Générale de Videotechnique

Rue Théodore Monod - 67540 OSTWALD - France

http://www.cgi.fr
