GUIDE D'UTILISATION

Table de cuisson

Jauter

Vou venez d'acquerir une table de cuisson SAUTER et nous vous en remercions.

C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.

Votre nouvelle table de cuisson SAUTER s'intègrera harmonieusement dans votre cuisine et alliera parfaitement facilité d'utilisation et performances de cuisson.

Vous trouvrez également dans la gamme des produits SAUTER, un vaste choix de jours, de jours à micro-ondes, de hottes aspirantes, de lave-vaiselle, et de réfrigérateurs intégrables, que vous pourrez coordonnner à votre nouvelle table de cuisson SAUTER.

Bien entendu, dans un souci permanent de satisfaire le peux possible vos exigences vis-à-vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.sauter-electromenager.com sur lequel vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

SAUTER

Nos cuisinons si bien ensemble

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

www.sauter-electromenager.com

6 / QUELQUES CONSEILS

Allumage avec sécurité gaz	. Maintenez la manette complètement enconçée après l' apparition de la flamme pour enclencher le système de sécurité. . En cas de panne de courant, il est possible d'allumer le brûleur en approchant une allumette du brûleurChoisi et maintenant en même temps l'appui sur la manette correspondante.
Utilisation des éléments	. Sur les foyers gaz ou électrique, utilisez toujours des éléments stables, à fond plat et résistant à la chaleur. . Utilisez un élément adapté : la dimension du fond doit être égale ou supérieure au diamètre du foyer électrique.
Entretien général	. Nettoyez régulièrement vos brûleurs : c'est essentiel pour leur bon fonctionnement et pour garantir une flamme stable et régulière. . N'oubliez pas les bougies d'allumage. Séchez correctement les brûleurs et les chapeaux de brûleurs avant leur remise en place. . Terminatez le nettoyage en passant un papier absorbant sur le dessus verre pour enlever toute trace d'humidité.
Astuces	. Dès que l'eau bout, réduisez l'allure du brûleur ; vous limiterez les risques de débordements. . Mettez un couvercle sur les casseroles : c'est une économie. . N'hésitez pas à arrêté la plaque électrique quelques minutes avant la fin du temps de cuisson.

Conseil

• Dans tous les cas, pour de plus amples informations, lisez attentivement chaque page de la notice.

5 / TABLEAU DE CUISSON

GUIDE DE CUISSON GAZ

	PREPARATIONS	TEMPS	TRIPLE COURONNE	RAPIDE	SEMI-RAPIDE	AUXILIAIRE
SOUPES	BouillonsPotages épais	8-10 minutes	X	X
POISSONS	Court-bouillonGrillés	8-10 minutes	X	X
		8-10 minutes		X
SAUCES	Hollandaise, béarnaiseBéchamel, aurore	10 minutes			X	X
					X	X
LEGUMES	Endives, épinaldsPetits poised cuisinésTomates provençaisesPommes de terre rissoléesPâtes	25-30 minutes	X	X
		15-20 minutes		X
				X
			X	X
VIANDES	SteakBlanquette, Osso-buccoEscalope à la poèleTournedos	90 minutes	X	X
		10-12 minutes		X
		10 minutes	X	X
FRITURE	FritesBeignets		X	X
			X	X
DESSERTS	Riz au laitCompostes de fruitsCrêpesChocolatCrème anglaiseCafé (petite cafitière)	25 minutes		X	X	X
		3-4 minutes		X
		3-4 minutes		X
		10 minutes			X	X

SOMMAIRE

• Consignes de sécurité 04
• Respect de l'environnement 05
  Description de votre apparéil 06

1 / INSTALLATION DE VOTRE APPAREIL

• Choix de l'emplacement 07
• Encastrement 07
• Conseils d'encastrement 08
  Raccordement electrique 08
  Raccordement gaz 09
  Changement de gaz 11

2 / UTILISATION DE VOTRE APPAREIL

Description de votre dessus 16
- Mise en marche des brûleurs gaz 17
- Récipients pour les brûleurs gaz 18
- Récipients pour la plaque électrique 19
- Mise en marche de la plaque électrique 19

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

• Entretenir votre apparéil 20

4 / MESSAGES PARTICULIERS, INCIDENTS

• En cours d'utilisation 21

5 / TABLEAU DE CUISSON

Guide de cuisson gaz 22

6/QUELQUES CONSEILS 23

7 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS

Interventions 24
- Relations consommateurs 24

CONSIGNES DE SECURITÉ

- CONSIGNES DE SECURITÉ

• Nous avons concu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.
  -Cet apparéil doit être installé conformément aux règlementations en vigueur et utilisese seulement dans un endroit bien aéré. Consultez ce guide avant d'installer et d'utiliser votre apparéil.
• Les cuissons doivent être réalisées sous voiture surveillance.
• Ces tables de cuisson destinées exclusivement à la cuisson des denrées alimentaires et des boissons ne contiennent aucun composant à base d'amiate.
  -Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règles en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d'ENTRETIEN ou INFLAMMABLES (atomiseur ou recipient sous pression, ainsi que papiers, livres de recettes...).
• Si vous utilisez un tiroir place sous la table, nous vous déconseillons le rangement d'objets craignant la température (plastiques, papiers, bombes aerosols, etc...).
  -Votre table doit etre déconnectee de l'alimentation (electrique et gaz) avant toute intervention.
• En branchant des apparéils électriques sur une prise de courant située à proximé, assurez-vous que le cable d'alimentation ne soit pas en contact avec les zones chaudes.
• Par mesure de sécurité, après utilisation, n'oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane.
  -La marque de conformité CE est apposée sur ces tables.
  -L'installation est réservée aux installateurs et techniciens qualifiés.
  -AvantI'st installation,assurez-vousque les

conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.

• Cette table est conforme à la norme EN 60335-2-6 en ce qui concerne les échauffements des meubles et de classe 3 en ce qui concerne l'installation ( selon norme EN 30-1-1).

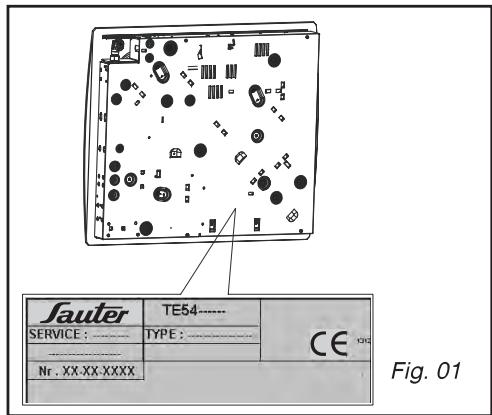

inscrites sur une étiquette située dans la pochette, ainsi que sur l'emballage.

Afin de retrouver aisément à l'venir les références de votre apparéil, nous vous conseillons de les noter en page "ServiceAprès-Vente et Relations Consommateurs" ( cette page vous explique également où les trouver sur votre apparéil).

Dans le cas où une férule deviendrait visible sur le dessus verre, débranchez immédiatement l'appareil de son alimentation et contactez le Service Àpre-S-Vente.

4 / MESSAGES PARTICULIERS, INCIDENTS

• EN COURS D'UTILISATION

VOUS CONSTATEZ QUE :	QUE FAUT-IL FAIRE :
• Allumage des brûleurs : Il n'y a pas d'étinçelles lors de l'appui des manettes.	.Vérifiez le branchement électrique de votre apparéil .Vérifiez la propriété des bougies d'allumage. .Vérifiez la propriété et le bon assemblage des brûleurs. .Si la table est bridée sur le plan de travail, vérifiez que les pattes de fixation ne sont pas déformées. .Vérifiez que les bagues d'étanchéité sous les manettes ne sortent pas de leur logement.
• Lors de l'appui sur la manette, il y a des étincelles sur tous les brûleurs à la fois.	C'est normal. La fonction allumage est centralisée et commande tous les brûleurs simultanément.
• Au ralenti, le brûleur s'estint ou bien les flammes restent importantes.	.Evitez les courants d'air violents dans la pièce. .Vérifiez la correspondance entre le gaz utilisé et les injecteurs installés (voir le repérage des injecteurs dans chapitre "Changement de gaz"). .Rappel : les tables de cuisson sont livrées d'origine en gaz de réseau (gaz naturel). .Vérifiez le bon réglage des vis au ralenti (voir paragraphe "Changement de gaz").
• Les flammes ont un aspect irrégulier.	.Vérifiez la propriété des brûleurs et des injecteurs situés sous les brûleurs, l'assemblage des brûleurs, etc... .Vérifiez qu'il reste suffisamment de gaz dans la bouteille.
• Lors de la cuisson, les manettes deviennent chaudes.	.Usez de petite casseroles sur les brûleurs à proximé des manettes. Les grands ricipiens sont àposer sur les plus grands brûleurs, les plus éloignés des manettes. Bien installer la casserole au centre du brûleur. Elle ne doit pas déborder sur les manettes.

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

ENTRETENIR VOTRE APPAREIL

ENTRETIEN......	COMMENT PROCEDER?	PRODUITS/ACCESSOIRESA UTILISER
Des bougies et des injecteurs	En cas d'encrassement des bougies d'allumage, nettoyez-les à l'aide d'une petite brosse à poils durs (non métallique). L'injecteur gaz se trouve au centre du brûleur en forme de pot. Veillez à ne pas l'obstruer lors du nettoyage, ce qui perturberait les performances de votre table. En cas d'obstruction, utilisez une épingle à nourricle pour déboucher l'injecteur.	Petite brosse à poils durs.Epingle à nourrice
Des grilles et des brûleurs gaz	Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire. Essuyez soigneu- sement chaque piece du brûleur avant de réutiliser votre table de cuisson.	Crème à récurer douce.Eponge sanitaire.
De la plaque électrique	-La plaque chauffante est protégée par un revêtement noir, il faut donc éviter l'emploi de tout produit abrasif. Àpres chaque usage, essuyez-la avec un chiffon gras.- Si la plaque vient à rouiller, enlevez-la et reconstituez le revêtement noir avec un produit renovateur haute température du commerce.	Produit renovateur du commerce.

Attention

• Ne nettoyez jamais votre apparéil pendant son fonctionnement. Mettez à zéro toutes les commandes électriques et gaz.

• Si la surface est fêlée, déconnectez l'appareil de l'alimentation pour éviter un risque de chic électrique. Contactez le Service Àpreès-Vente.

Conseil - Prefère

• N utilisez pas a eponge gratante pour nettoyer voite table de caisson.

• N 'utilisez pas de nettoyeur vapeur.

RESPECT DE L'ENVIRONNEMENT

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet appeareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

• Notre眨眼 ne contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparciels usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des

appareils qu'organise votre fabricant sera ainsi réalisé dans les valeurs conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparciels usages les plus proches de leur domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

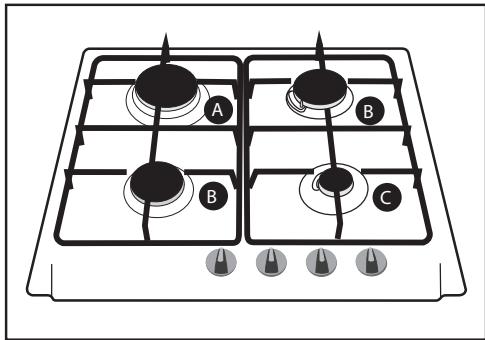

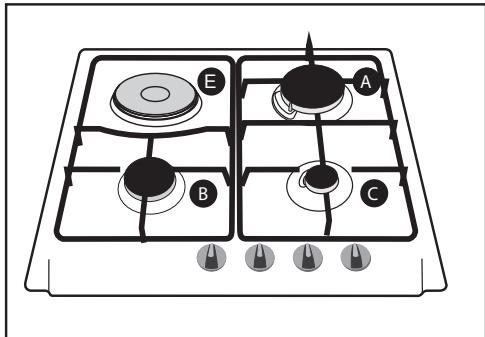

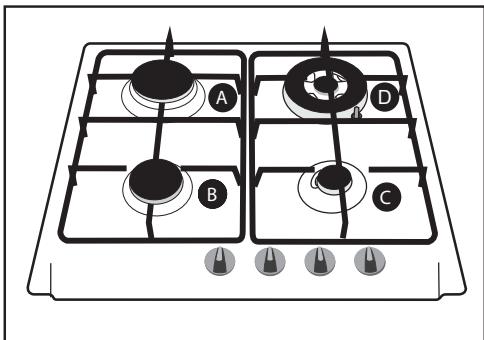

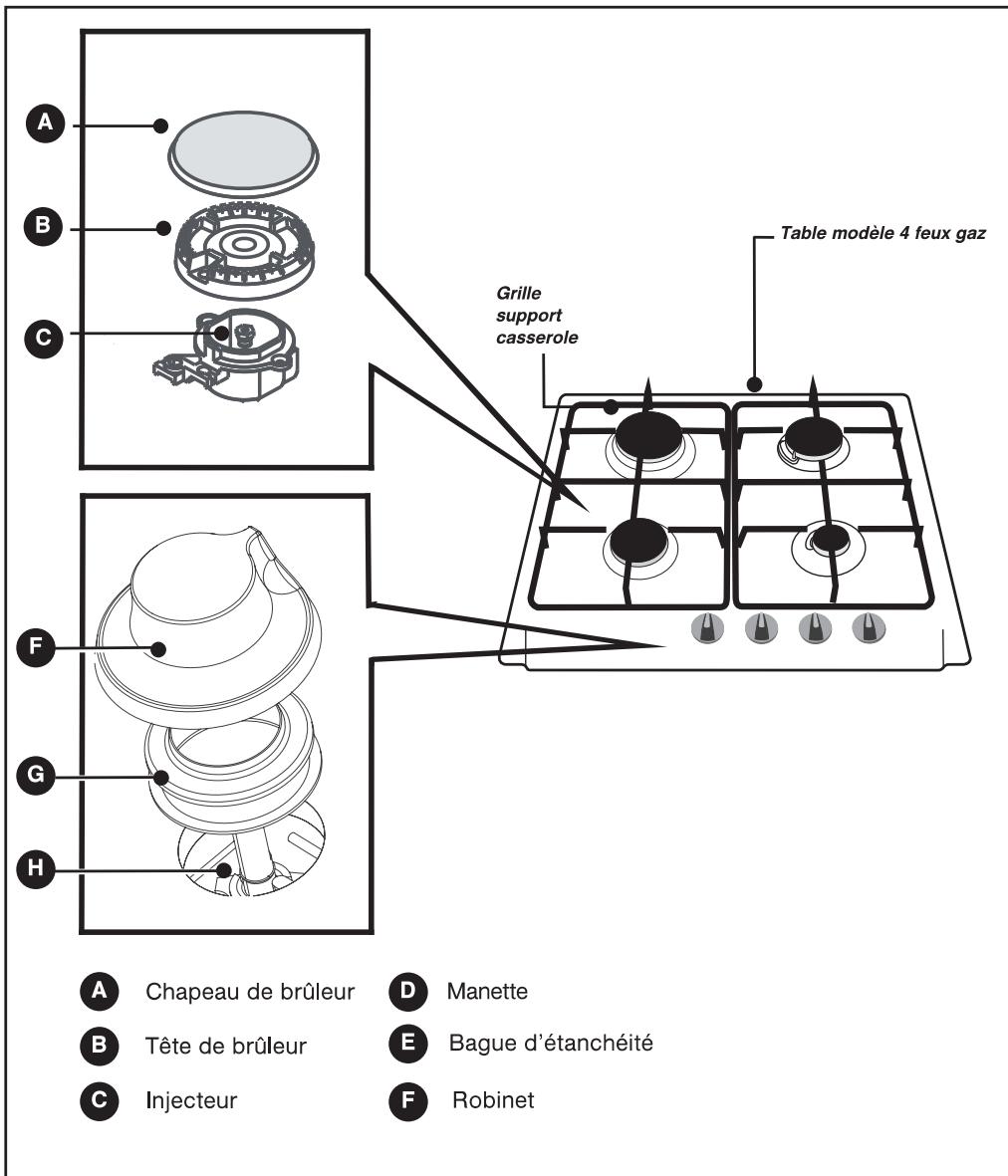

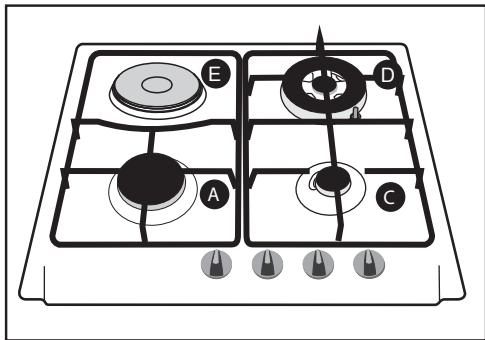

DESCRIPTION DE VOTRE TABLE

Conseil

Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre apparéil et les descriptions générées.

2 / UTILISATION DE VOTRE APPAREIL

- RECIPIENTS LES PLUS ADAPTES SUR LA PLAQUE ELECTRIQUE (selon modele)

Utilisez des reçipients à fond plat qui plaquent parfaitement à la surface du foyer :

—en acier inoxydable avec fond trimétal épais ou "sandwich",
-en aluminium avec fond (lisse) épais,
—en acier émailé.

- MISE EN MARCHE DE LA PLAQUE ELECTRIQUE (selon modele)

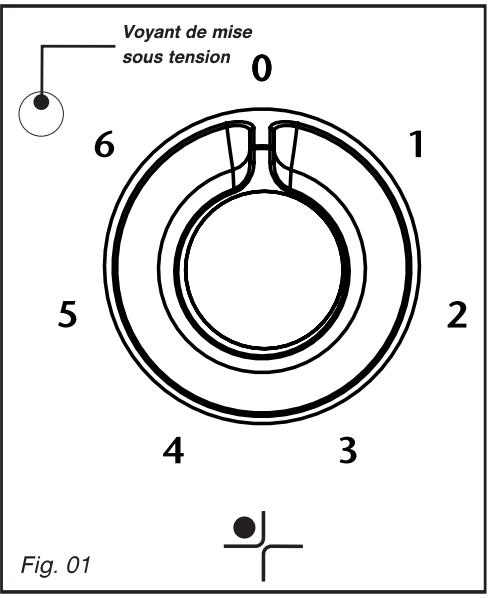

Positionnez la manette sur le repere qui convient à la cuisson souhaitation (Fig. 01) (voir tableau des cuissons en fin de notice). Le voyant de mise sous tension du foyer s'allume.

A la première utilisation, laissez chauffer la plaque a vide, à l'allure maximum, pendant 3 minutes, pour durcir le revêtement.

Conseil -Utilisez

adaptée: le diamètre du fond doit être égal ou supérieur au diamètre du foyer électrique (Fig. 02).

• Effectuez les fins de cuisson en mettant la manette en position arrêt "0" afin de bénéficier de la chaleur accumulée dans la plaque.
• Utilisez un couvercle sur votre填补ant le plus souvent possible pour réduire les pertes de chaleur par évaporation.

Attention

Ne laissiez pas fonctionner un foyer électrique sans récipient (sauf à la première utilisation), ou avec un récipient vide.

Attention

La plaque électrique reste chaude un certain temps après la mise en position "O" de la manette. Ne pas toucher cette zone, risque de brûlures.

2 / UTILISATION DE VOTRE APPAREIL

- RECIPIENTS POUR LES BRULEURS GAZ

• Quel brûleur utiliser en fonction de votre réseau ?

Diamètre minmum du écipient	Diamètre du écipient	Usage
18 cm	Triple couronne
9 cm	Auxiliaire	Mijotage
14 cm	Rapide	Aliments à saisir
12 cm	Semi-rapide	Sauces - Réchauffage

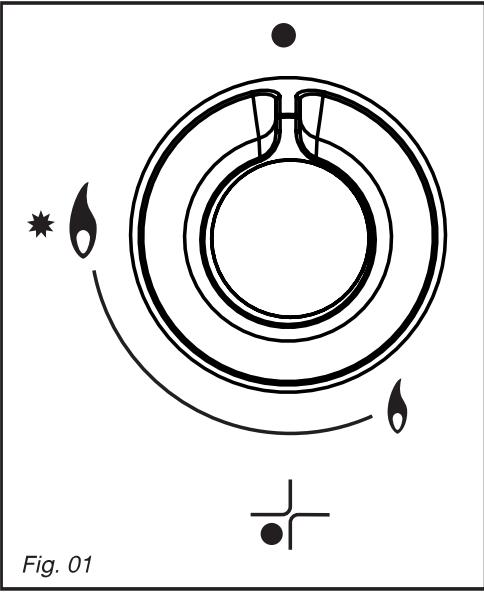

Attention - Reglez la

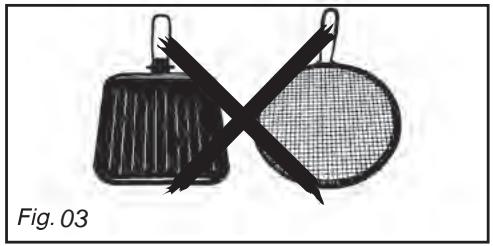

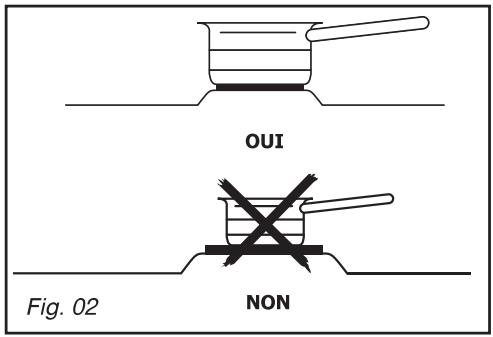

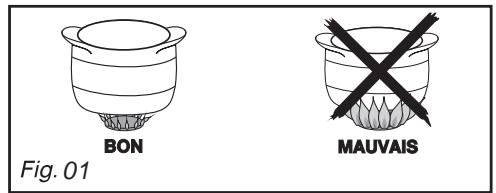

facon que celles-ci ne débordent pas du pourtour du récipient (Fig. 01).

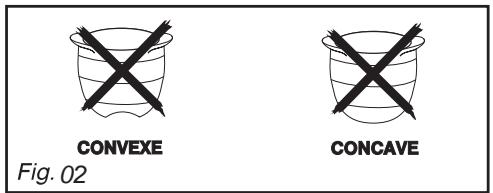

• N'utilise pas de-scripter à fond concave ou convexe sans le support adequat (Fig. 02).
• N'utilise pas de recipients qui recouvent partiellement les manettes (Fig. 03).
• Ne laisses pas fonctionner un foyer gaz avec un recipient vide.

1 / INSTALLATION DE VOTRE APPAREIL

APPAREIL
	Largeur	Profondeur	Epaisseur	Modèle
Découpe meuble standard	56 cm	49cm	suivant meuble	60 cm

CHOIX DE L'EMPLACEMENT

Votre appeareil doit etre encastré dans le plateau d'un meuble support de 3 cm d'épaisseur minimum, fait en matière qui résiste à la chaleur, ou bien revetu d'une telle matière.

Pour ne pas gérer la manoeuvre des ustensiles de cuisson, il ne doit y avoir à droite, ou à gauche, ni meuble ni paroi à moins de 30 cm de la table de cuisson.

Si une cloison horizontale est positionnée sous la table, celle-ci doit être située entre 10 cm et 15 cm par rapport au-dessus du plan de travail. Dans tous les cas, ne rangez pas d'atomiseur ou de recipient sous pression dans le compartment qui pourrait exister sous la table (voir chapitre "Consignes de sécurité").

- ENCASTREMENT

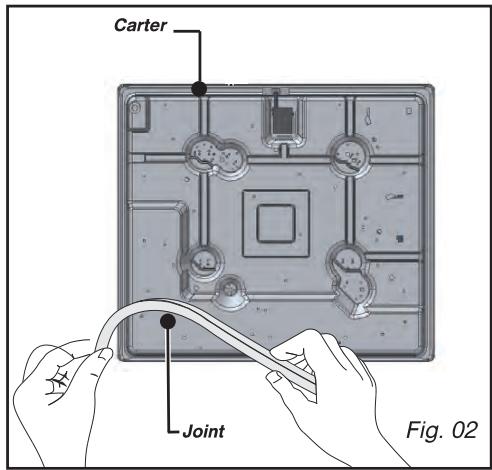

Pour assurer l'étanchéité entre la table et le plan de travail, collez le joint fourni dans la pochette avant l'installation de la table :

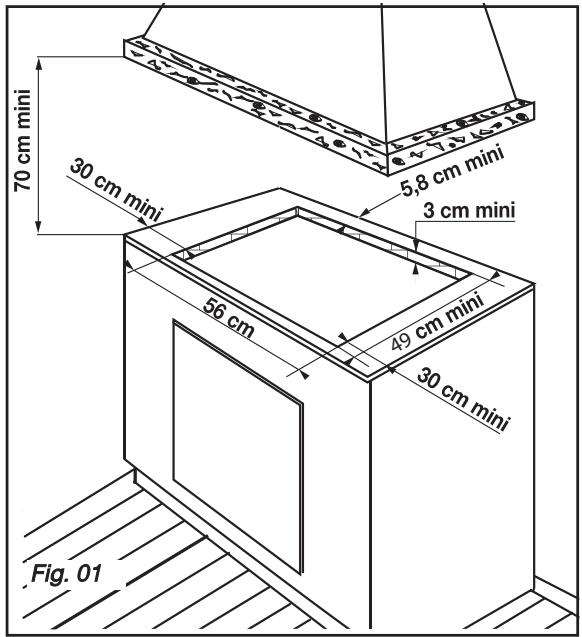

Se conformer au croquis (Fig. 01).

• Retirez les grilles support casserole, les

chapeaux de brûleur et les têtes de brûleurs en repérant leur position.
- Retournez la table et posez-la avec précaution au-dessus de l'ouverture du meuble pour ne pas endommager les manettes et les bougies d'allumage.
-Pour assurer I'etanchéité entre le carter et le plan de travail, collez le joint mousse sur le pourtour extérieur du carter (Fig. 02).

1 / INSTALLATION DE VOTRE APPAREIL

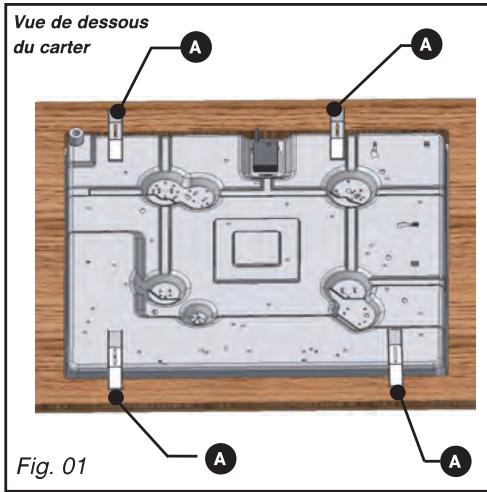

CONSEILS D'ENCASTREMENT

Trous de fixation

• Placez votre table de cuisson dans l'ouverture du meuble support en prénant soin de tirer la table vers soi.
• Placez les têtes de brûleurs, les chapeaux, et les grilles support casserole.

Raccordez vous table au gaz (voir chapitre "Raccordement gaz") et à l'électricité (voir chapitre "Raccordement électrique).

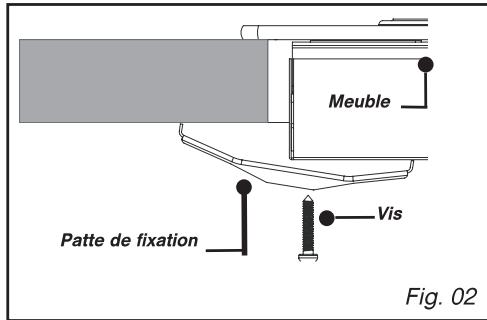

-Vous pouvez immobiliser, si vous le désirez, la table au moyen de pattes de fixation livrées avec leur vis (Fig. 02) se fixant aux coins du carter. Utilisez imperativement les trouss prévus à cet effet suivant le dessin ci-dessus (Fig. 01).
- Arrétez de visser quand la patte de fixation commence à se déformer.

Ne pas utiliser de visseuse.

RACCORDEMENT ELECTRIQUE

Votre table doit être raccordée sur le réseau 220-240 V~ monophasé par l'intermédiaire d'une fiche de prise de courant 2 pôles + terre normalisée CEI 60083 ou d'un dispositif à coupure omnipolaire, conformément aux règlementations en vigueur.

La fiche de prise de courant doit être accessible après installation.

SECTION DU CABLE À UTILISER
	220-240 V~ - 50 Hz
Câble H05V2V2F - T90Réf. SAV : 77x9060	3 conducteurs dont1 pour la terre
Section des conducteurs en mm2	1
Fusible	10 A

Attention

Le fil de protection (vert/jaune) est relié à la borne de terre de l'appareil et doit être relié à la borne de terre de l'installation. Le fusible de l'installation doit être de 10 ampères. Si le cable d'alimentation est endommage, il doit être remplace par un cable ou un ensemble spécial disponible auprès du fabricant ou de son Service Àpre-S-Vente.

Conseil

L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Veillez à assurer une bonne aération de votre cuisine: maintenez ouverts les orifices d'aération naturelle, ou installez un dispositif mécanique (hotte de ventilation mécanique). Une utilisation intensive et prolongée de l' apparéil peut nécessiter une aération supplémentaire; par exemple en ouvrant une fenêtre, ou une aération plus efficace; en augmentant la puissance de la ventilation mécanique si elle existe. (un début d'air minimum de 2m^3/h par kW de puissance gaz est nécessaire).

Exemple : 70 cm - 4 faux gaz + 1 électricité
Puisance totale : 0,85 + 1,5 + 2,4 + 3,2 = 7,95 kW
7,95 kW x 2 = 15,9 m³/h de débit minimum.

2 / UTILISATION DE VOTRE APPAREIL

MISE EN MARCHE DES BRULEURS GAZ

Chaque brûleur est alimenté par un robinet, dont l'ouverture se fait en appuyant et en tournant dans le sens inverse des aiguilles d'une montre.

Le point “●” correspond à la fermetre du robinet.

• Choisissez le brûleur désiré en vous repérant aux symboles situés pres des manéttes (ex.: brûleur avant gauche 1 ).
  Votre table est munie d'un allumage des brûleurs intégré aux manettes.
  -Pour allumer un bruleur, appuyez sur la manette et tournez dans le sens inverse des aiguilles d'une montre , jusqu'vers la position maximum .
  -Maintenez la manette appuyee pour declencher une série d'etincelles jusqu'à l'allumage du bruleur.

Le réglage vers un débit plus réduit s'effectue entre le symbole et le symbole.

TABLE AVEC SECURITE GAZ (selon modele)

La sécurité des brûleurs est matérialisée par une tige métallique, située directement au voisinage de la flamme.

Chaque brûleur est contrôle par un robinet muni d'un système de sécurité qui, en cas d'extinction accidentelle de la flamme (débordement, courant d'air...) coupe rapidement et automatiquement l'arrivee de gaz et empêche celui-ci de s'échapper.

Le réglage vers un débit plus réduit s'effectue entre le symbole et le symbole

Attention

• Maintenez la manette complètement

enforcée quelques secondes après

l'apparition de la flamme pour déclencher le système de sécurité.

Conseil

Afin de garantir le bon allumage du brûleur double couronne, nous vous conseillons de l'allumer sans récipient.

Lorsqu'une manette devient difficile à tourner, ne force pas. Demandez d'urgence l'intervention de l'instantiateur.

En cas d'extinction accidentelle de la flamme, il suffit de réallumer normalement en suivant les instructions de l'allumage.

2 / UTILISATION DE VOTRE APPAREIL

DESCRIPTION DE VOTRE DESSUS

Modèle 4 feuux gaz STE*

Modèle 4 feuux gaz STE*

Modèle 3+1 électrique STE*

A Bruleur rapide 3,0 kW (^)
B Brûleur semi-rapide 1,75kW()
Bruleur auxiliaire 1,0 kW ()
D Bruleur triple couronne 3,8 kW ()
E Plaque electrolyte diamètre 145 - 1,5 kW

Modèle 3+1 électrique STE*

(*) Puissances obtenues en gaz naturel G20

1 / INSTALLATION DE VOTRE APPAREIL

RACCORDEMENT GAZ

- Remarques préliminaires

Si vous table de cuisson est installée au-dessus d'un four ou si la proximé d'autres éléments chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser celui-ci en tube rigide.

Si un tuyau flexible ou un tubeSouple (cas du gaz butane) estutilise, il ne doit pas entrer en contact avec une partie mobile du meuble ni passer dans un endroit susceptible d'etre encombré.

Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d'installation.

Gaz distribué par canalisation gaz naturel, air propagated, ou air butané

Pour votre sécurité, vous doivent avoir raison exclusivement l'un des 3 raccordements suivants:
Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Résiliez le raccordement directement à l'extrémité du coude monté sur l'appareil.

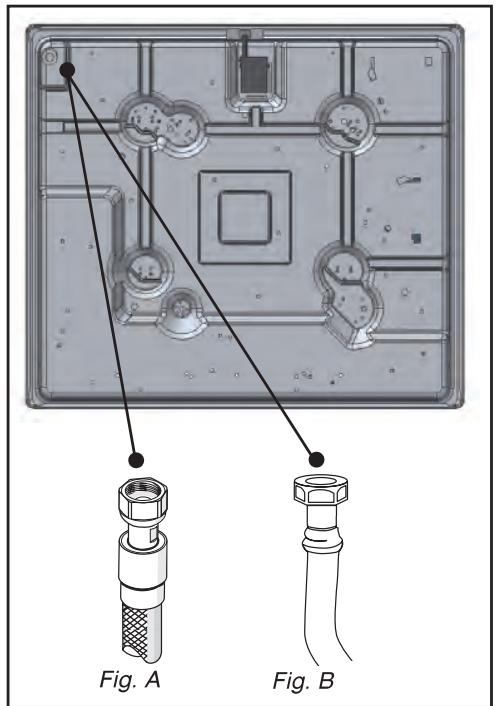

Raccordement avec un tube flexible metallique (inox) onduleux à embouts mécaniques vissables (conformé à la norme NF D 36-121) dont la durée de vie est illimitée (Fig. A).
Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conformé à la norme NF D 36-103) dont la durée de vie est de 10 ans (Fig. B).

Attention Lors du rai

Lors du raccordement gaz de votre table, si vous estes amene a changer l'orientation du coude monte sur I'appareil :

① Changez la rondelle d'étanchéité.
② Vissez I'ecrou du coude en ne dépassant pas un couple de vissage de 17 N.m.

1 / INSTALLATION DE VOTRE APPAREIL

- Gaz distribué par bouteille ou réservoir (gaz butane/propane)

Pour votre sécurité, vous doivent avoir besoin excludivement l'un des 3 raccordements suivants:

Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Résiliez le raccordement directement à l'extrémité du coude monté sur l'appareil.
Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conformé à la norme NF D 36-125) dont la durée de vie est illimitée (Fig. 01).
Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conformé à la norme XP D 36-112) dont la durée de vie est de 10 ans (Fig. 02).

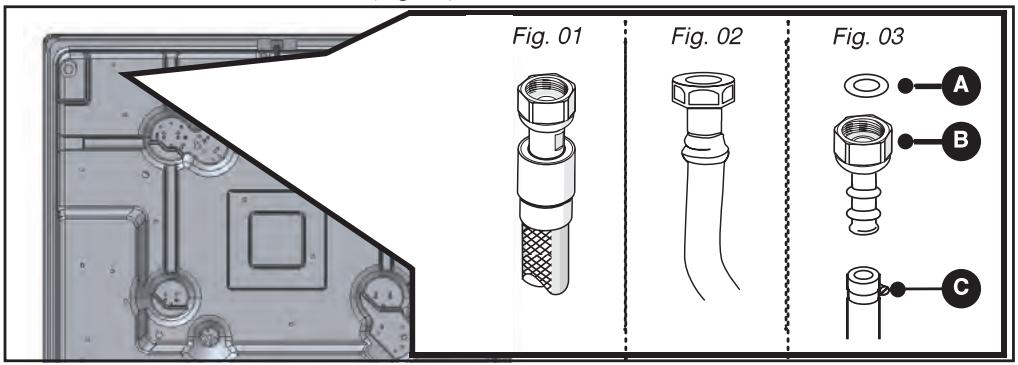

Dans une installation existante, un tube souple équipé de ses colliers de serrage (conformé à la norme XP D 36-110) dont la durée de vie est de 5 ans peut être utilisé. Il est nécessaire dans ce cas d'utiliser un about sans oublier de mettre en place une rondelle d'étanchée entre l'about et le coude de la table (Fig. 03).

Conseil

Voutrouvrez l'about et la rondelle d'étanchéité auprès de votre Service Avres-Vente.

Attention

Vissez l'about avec un couple ne dépassant pas 25 N.m.

Attention

Tous les tubes souples et tuyaux flexibles dont la durée de vie est limitée doit avoir une longueur maximum de 2 mètres et être visibles sur toute la longueur. Ils doivent être replacés avant leur date limite d'utilisation (marquée sur le tuyau). Quel que soit le moyen de raccordement choisi, assurez-vous de son étanchéité, après installation, avec de l'eau savonneuse.

En France, vous devez utiliser un tube ou un tuyau portant l'estampille NF Gaz

GAZ

1 / INSTALLATION DE VOTRE APPAREIL

- Caracteristiques gaz

"modèles 4 féux gaz et 3 féux gaz + 1 plaque électrique"

Appareil destiné à être installé en : FR ............cat : III1C2E+3+ Débit horsaire ci-dessous : à 15°C sous 1013 mbar	Butane (Propane) G30 (G31) 28-30 mbar (37 mbar)	Gaz naturel G20 20 mbar
BRÔLEUR RAPIDE
Repère marqué sur l'injecteur	085	Y118
Débit calorifique nominal (kW)	3,0	3,0
BRÔLEUR SEMI-RAPIDE
Repère marqué sur l'injecteur	065	Z097
Débit calorifique nominal (kW)	1,75	1,75
BRÔLEUR AUXILIARY
Repère marqué sur l'injecteur	050	X072
Débit calorifique nominal (kW)	1,0	1,0
BRÔLEUR TRIPLE COURONNE
Repère marqué sur l'injecteur	098	K 135
Débit calorifique nominal (kW)	3,8	3,8

1 / INSTALLATION DE VOTRE APPAREIL

- Repérage des injecteurs

REPÉRAGE DES INJECTEURS

Le tableau ci-contre indique les implantations des injecteurs sur votre apparéil en fonction du gaz utilisé.

Chaque numero est marqué sur l'injecteur.

REPERAGE DES INJECTEURS

Le tableau ci-contre indique les implantations des injecteurs sur votre apparéil en fonction du gaz utilisé. Chaque numéro est marqué sur l'injecteur.

Table 60 cm 3 feuux gaz + 1 plaque électrique

Gaz Naturel		Gaz butane/Propane
Y118		085
Z097	X072	065	050

Table 60 cm 4 feux gaz

Gaz Naturel		Gaz butane/Propane
Y118	Z097	085	065
Z097	X072	065	050

Table 60 cm 4 feux gaz

Gaz Naturel		Gaz butane/Propane
Y118	K135	085	098
Z097	X072	065	050

1 / INSTALLATION DE VOTRE APPAREIL

- CHANGEMENT DE GAZ

Attention :

1. Avant de changer les injecteurs et de régler des robinets il faut-retirer la prise du courant de la prise du réseau d'alimentation.
2. Ne pas dévisser l'aiguille entièrement pendant le réglage des robinets

La table est préréglée pour le gaz et pour la pression indiqués sur la plaque signalétique de l'appareil. En cas de changement de gaz il faut changer les injecteurs et faire le réglage des robinets.

Avant d'executer ces opérations il est obligatoire de:

fermer le robinet pour couper l'installation de gaz ou la bouteille de la table.
- Fermer tous les robinets de la table
- Déconnecter la table du réseau électrique

Ensuite:

• Retirer les chapeaux et les têtes des brûleurs,

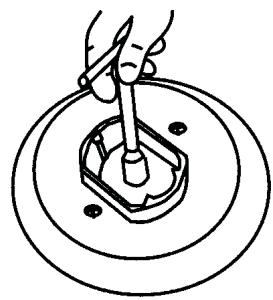

• dévisser les injecteurs qui sont en place avec la clé à l'oeil numéro 7 etmettre les neuves
• remonter les têtes et les chapeaux
• faire le réglage des robinets et vérifier l'étanchéité des connexions.

Fig 01

1 / INSTALLATION DE VOTRE APPAREIL

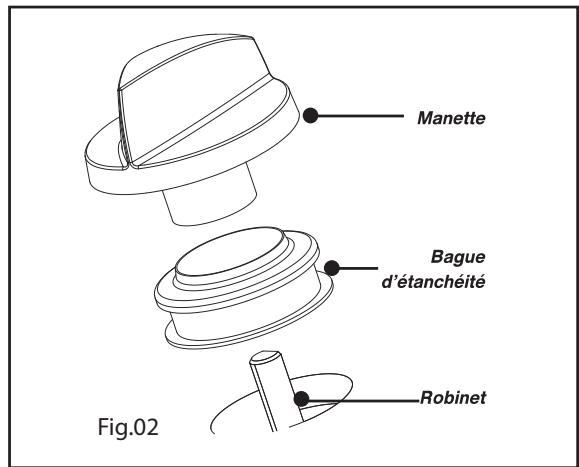

• Réglez les ralentis des robinets : ceux-ci sont situés sous les manettes (Fig. 02)
  Agissez robinet par robinet.
• Enlevez les manettes, les bagues

d'etanchéité, en les tirant vers le haut.

REGLAGE DES ROBINETS

Le réglage du robinet gaz consiste à la mise en position de la flamme minimum du robinet du brûleur.

Pour le faire il faut :

ouvrir le débit de gaz en tournant la manette et allumer le brûleur concenné,
- mesure position - la retirer de la tige du robinet,
- A l'aide d'un petit tournevis plat, vissez à fond la vis de réglage des ralentis en laiton (jaune), dans le sens des aiguilles d'une montre, en observant la flamme du brûleur; mesure la flamme à la hauteur qui ne permettra pas l'extinction du feu en cas de courant d'air et lors du passage rapide de la flamme maximum à la flamme la plus réduite et voce versa; le réglage est conforme quand le noyau de la flamme prend une forme conique d'une couleur bleu-verte d'une hauteur environ 2-4 mm
- si dans l'installation de distribution de gaz il y a des changements visibles de la

1 / INSTALLATION DE VOTRE APPAREIL
