GB2788HS-B1 - Écran d'ordinateur MAROUE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LED 27 pouces
Résolution	1920 x 1080 pixels (Full HD)
Type d'écran	IPS
Temps de réponse	5 ms
Taux de rafraîchissement	75 Hz
Connectivité	HDMI, VGA, DisplayPort
Dimensions (L x H x P)	61,2 x 45,5 x 22,5 cm
Poids	5,5 kg
Alimentation électrique	100-240 V, 50/60 Hz
Consommation d'énergie	30 W (en fonctionnement), 0,5 W (en veille)
Angle de vision	178° horizontal et vertical
Fonctions principales	Mode de protection des yeux, réglage de la luminosité
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Garantie	2 ans

FOIRE AUX QUESTIONS - GB2788HS-B1 MAROUE

Comment connecter le MAROUE GB2788HS-B1 à mon ordinateur ?

Pour connecter le MAROUE GB2788HS-B1 à votre ordinateur, utilisez le câble HDMI fourni. Branchez une extrémité dans le port HDMI de l'écran et l'autre dans le port HDMI de votre ordinateur. Allumez ensuite l'écran.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord que l'écran est correctement branché à une source d'alimentation. Assurez-vous également que le câble HDMI est bien connecté. Si l'écran ne s'allume toujours pas, essayez de le brancher à un autre ordinateur.

Comment ajuster la luminosité de l'écran ?

Pour ajuster la luminosité de l'écran MAROUE GB2788HS-B1, utilisez les boutons situés sur le panneau latéral de l'écran. Appuyez sur le bouton de menu, puis naviguez jusqu'à l'option de luminosité pour effectuer les réglages.

L'image sur l'écran est floue, que faire ?

Si l'image est floue, vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native de l'écran, qui est de 1920 x 1080 pixels. Vous pouvez également essayer de débrancher et de rebrancher le câble HDMI.

Comment réinitialiser les paramètres d'usine de l'écran ?

Pour réinitialiser les paramètres d'usine, accédez au menu à l'aide du bouton sur le panneau de l'écran, puis choisissez l'option 'Réinitialiser' et confirmez votre choix.

Est-ce que le MAROUE GB2788HS-B1 est compatible avec les consoles de jeux ?

Oui, le MAROUE GB2788HS-B1 est compatible avec les consoles de jeux. Il suffit de le connecter via un câble HDMI à votre console.

Où puis-je trouver le manuel d'utilisation du MAROUE GB2788HS-B1 ?

Le manuel d'utilisation est disponible sur le site officiel de MAROUE dans la section support. Vous pouvez le télécharger au format PDF.

Le son de l'écran ne fonctionne pas, que faire ?

Assurez-vous que le volume de l'écran est réglé correctement à l'aide des boutons de contrôle du volume. Vérifiez également que votre ordinateur ou console est configuré pour émettre le son via HDMI.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs ou des essuie-tout.

MODE D'EMPLOI GB2788HS-B1 MAROUE

Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le litre attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute reférence ultérieure.

FRANCAIS

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2004/108/CE, aux directives EMC, les basses tensions 2006/95/CE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.

La sensibilité electromagnetique a étécision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation electriqueasse tension.

Nous recommendons le recyclage des produits usages. Contacter vous revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
En tant que partenaire du programme ENERGY STAR, iiyama a déterminé que ce produit repondait aux directives pour l'économie d'énergie édictées par ENERGY STAR.

TABLE DES MATIERES

POUR VOTRE SECURITE 1

CONSIGNES DE SECURITE 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) .. 3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VÉRIFICATION DU CONTENU DE L'EMBALLAGE 4

MONTAGE MURAL 5

ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED. 6

COMMANDES ET CONNECTEURS 7

CONNEXION DE VOTRE MONITEUR 8

MISE EN ROUTE DE L'ORDINATEUR 9

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION .......9

UTILISATION DU MONITEUR 10

MENUDESPARAMETRESDERÉGLAGE 11

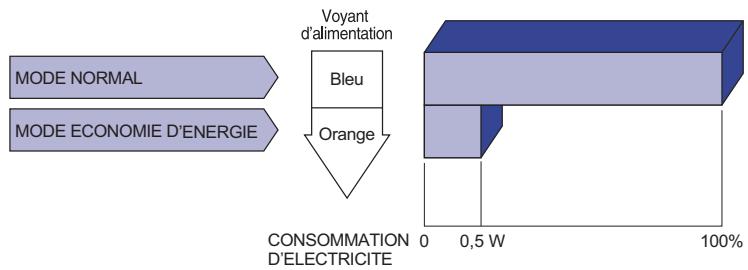

SYSTÉME D'ÉCONOMIE D'ENERGIE 18

DEPANNAGE 19

INFORMATIONS DE RECYCLAGE 20

ANNEXE 21

CARACTERISTIQUES TECHNIQUES 21

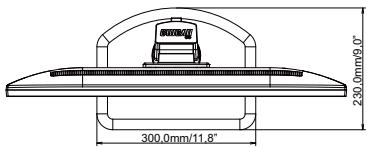

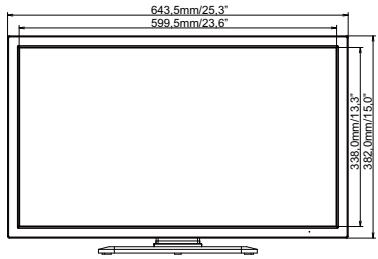

DIMENSIONS 22

FREQUENCES DE SYNCHRONISATION 22

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumee, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immidiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJECTS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un chocolélectrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser ququ'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilise pas le moniteur à proximé d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été repandue dessus - cela peut engendrer un incendie ou un chocoléctique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre object volumieux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseilé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répetées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éciter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et cause des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soient accessibles à des enfants qui pourrait les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvir les fentes ou placer un object trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassin sont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entrainera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou returné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable video est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommendons de débrancher votre monitateur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le cable d'alimentation ou le cable de signal en tirant sur la prise. Ne jamais tirer le cable par le cordon car cela peut engendrer un incendie ou un chocolélectrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinaire soit suffisamment robuste pour supporter le poids car cette pourrait engendrer des dommages à votre ordinaire.

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement concu pour une utilisation 24/7 dans n'importe quel environnement.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilise pas le moniteur à contre-jour ou dans une pièceASF. Pour un comfort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommendé de respecter une pause de 10 minutes par heures car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptomes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadree à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
  La luminosité peut être légèrement inégale selon la configuration de bureau utilisé.
  En raison de la nature de I'ecran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a eté affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant I'ecran pendant des heures.

SERVICECLIENT

NOTEZ

Si vous doivent returner toute matière et que vous ne possédez plus votre emballage d'origine, merci de contacter cette revendeur ou le service après vente d'iiyama pour conseil ou pour remplaçer l'emballage.

ENTRETIEN

AVERTISSEMENT

Si vous renversez n'importe quel object solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur ou le service technique iiyama.

ATTENTION

Pour des raisons de sécurité, eteindre et debrancher le moniteur avant de le nettoyer.

NOTEZ

• Ne pas gratter ou frottier l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
  L'utilisation des solvants suivants est à proscire pour ne pas endommager le boitier et l'écran LCD:

Diluant Nettoyants en atomiseur

Essence Cire

Nettoyants brasifs Solvants acides ou alcalins

Le contact du boitier avec un produit en caoutchou ou en plastique pendant longtemps peut degrader ou écailler sa peinture.

BOITIER

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

ECRAN LCD

Un nettoyage périodique est recommendé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

AVANT D'UTILISER LE MONITEUR

FONCTIOS

Résolutions prises en charge jusqu'à 1920 × 1080
Contraste elevé 1000:1 (Typique), Fonction Contr. avancé disponible / Luminosité 300cd/m² (Typique) / Temps de réponse rapide 5ms (Typique), 1ms (Gris au Gris)
Prend en charge la technologie AMD FreeSync™
Reducteur de la lumière bleue
Lissage numérique des caractères
Haut-parleurs stéreo 2 haut-parleurs stéreo 2,5 W
Conforme au Plug & Play VESA DDC2B Conforme à Windows Vista/7/8/10
Économie d'énergie (conformé à ENERGY STAR et VESA DPMS)
Conforme au standard de montage VESA (100 mm x 100 mm)
Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détiérié, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

Cable d'alimentation*
Cable DVI-D dual-link
Cable DisplayPort
Cable audio
Socle du pied
Guide de sécurité
Vis pour la fixation de socle du pied (3pcs)
Guide de démarriage rapide

ATTENTION

• La valeur nominale du cable d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevé que cette valeur nominale, un cable d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un cable d'alimentation non fourni par iiyama.

MONTAGE MURAL

AVERTISSEMENT

■ Quand vous faites du montage mural, tenant compte de l'épaissur de la base de montage, serrer la vis M4 avec un tournevis équipé d'une longueur de 7 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un chocol ou un dommage électrique peut se produit car il peut toucher certaines pieces électriques à l'intérieur du moniteur.
■ Merci de bien vérifier, svp, que le mur ou la cloison, peut bien supporter le poids du moniteur, avant de l'installer.

ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED

ATTENTION

Poser le moniteur sur une surface stable. Le moniteur peut cause des blessures ou des dégats matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l'endommager.
- Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

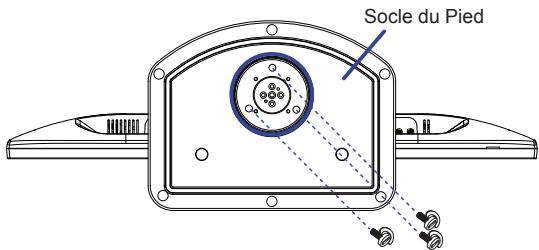

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le monitour soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Installez le socle sur le pied du moniteur.
③ Utilisez le vis de pouce fourni avec le moniteur pour fixer le socle ave le pied du moniteur.

Vis de pouce pour fixer le socle et le pied.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le monitour soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Enlevez le vis de pouce pour détacher le socle du pied du moniteur.

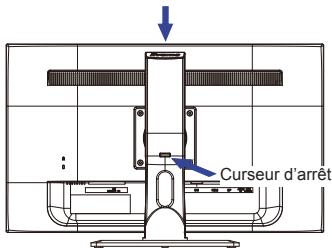

Posez le moniteur dans la position verticale, puis appuyez sur le bouton à l'arrière du pied, tout en maintainant fermement la face supérieure de l'écran. Faites particulièrement attention car le moniteur pourrait se redresserrapidement lorsquyouleselretirez.

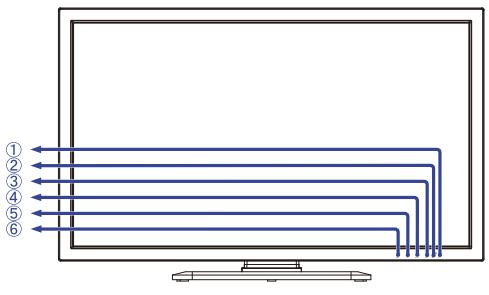

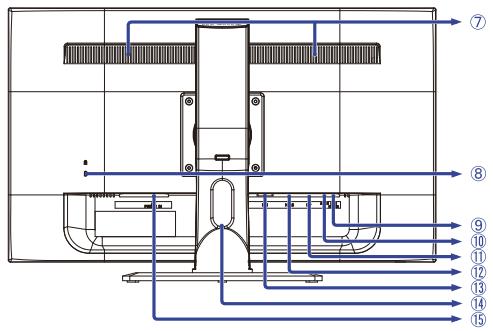

① Commutateur d'alimentation ( Ⓞ )
② Voyant d'alimentation

NOTEZ

Bleu: Fonctionnement normal

Orange: Économie d'énergie

③ Touche Entre / Sélection (2)
④ Touche Défillement haut / Réglage audio (▲)
⑤ Touche Défilament bas / i-Style Mode ( )
⑥ Touche Menu (1)
⑦ Haut-parleurs
⑧ Troucle pour verrouillage de sécurité

NOTEZ

Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑨ Connecteur audio (AUDIO IN)
10 Prise Casque (EARPHONE)
⑪ Connecteur de DisplayPort (DP)
12 Connecteur de HDMI (HDMI)
⑬ Connecteur de DVI-D 24 broches (DVI)
14 Passages des câbles
15 Connecteur d'alimentation secteur( : Courant alternative) (AC POWER IN)

• Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement.

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le monitateur sont étenteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Connectez le moniteur à l'équipment audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio.
④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable fourni avec le moniteur est un connecteur au standard. Si un cable spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau regional iiyama.
Pour la connexion aux ordinateurs Macintosh, veuillage contacter votre revendeur local iiyama ou le bureau regionali iyama pour l'adaptateur requis.
Assurez-vous de bien serrer les vis manuelles à chaque extrémité du cable de signal.

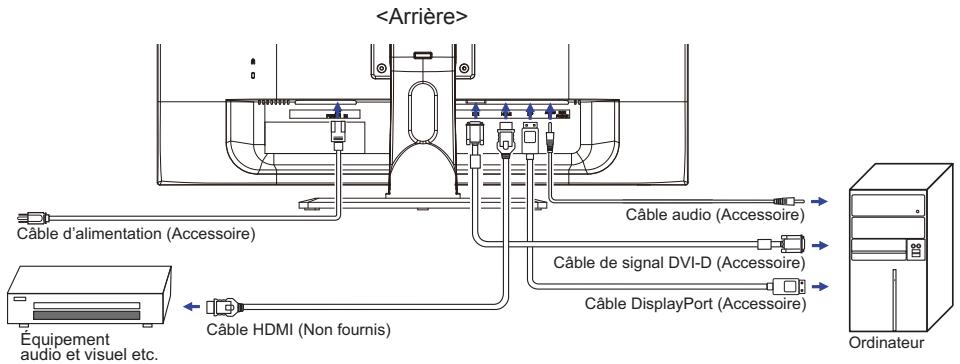

[Exemple de connexion]

[Rassemblez les cable]

① Enroulez les cables et faites les passer au travers des trous spécifique découpés.
② Rassemblez les câbles au fond du stand.

MISE EN ROUTE DE L'ORDINATEUR

Fréquences du signal

Passez aux fréquences souhaïés détaillées à la page 22 “FRéQUENCES DE SYNCHRONISATION”.

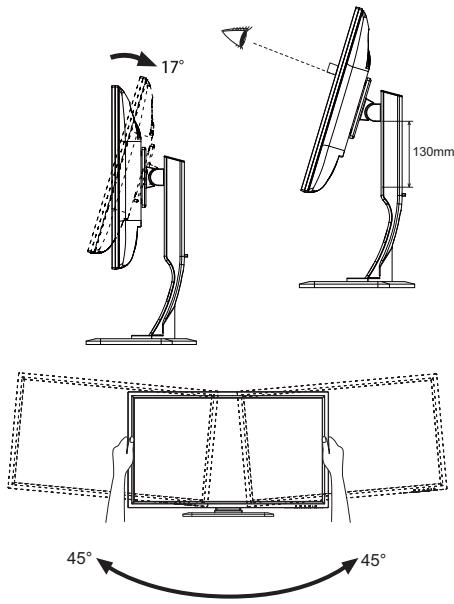

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION

Pour une vision optimale, il est recommendé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance.
- Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle.
- Vous pouvez ajuster la hauteur du moniteur jusqu'à 130 mm et l'angle de vision, jusqu'à 45 degrés à gauche et à droite, 17 degrés vers le haut.

NOTEZ

Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou félures de l'écran LCD.
Attention la prudence est recommendée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
Attention: manipulatez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

UTILISATION DU MONITEUR

Le LCD iiyama est reglé à l'usine avec une fréquence de synchronisation figurant à la page 22 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératione ci-dessous.

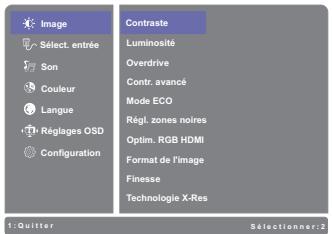

① Appuyez la touche ① pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ▲/▼.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche ② . Utilisez ensuite les touches ▲/▼ pourmettre en surbrillance l'icone du réglage souhaïte.
③ Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche ① pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

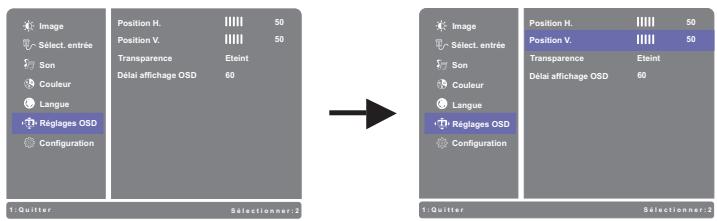

Par exemple, pour corriger la position verticale de l'OSD, Sélectionnez l'élement (Régliages OSD) du Menu, puis appuyez la touche ②. Puis, Sélectionnez Position V. en utilisant les touches

Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour corriger la position verticale. La position verticale doit changer simultanément, suivant votre sélection.

Appuyez la touche ① pour finir et les modifications sont enregistrées en mémoire.

NOTEZ

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparait après le début défihi pour la Interruption OSD. La touche ① peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparait. Évitez d'eteindre le moniteur pendant l'utilisation du Menu.

Image Picture
Ajustement	Problème / Option Touche correspondante
Contraste *3 Contrast	Trop terme Trop intense	▲▼
Luminosite *1,2,3 Brightness	Trop nombre Trop clair	▲▼
Overdrive Overdrive	Eteint / -2 / -1 / 0 / +1 / +2 Il améliorer a le temps de réponse de nivean gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.	▲▼
Contr. avancé *2 Adv. Contrast	Eteint	Ratio de Contraste Typique.
	Allumé	Augmentation du Réglage de Ratio de Contraste.
Mode ECO ECO Mode	Eteint	Normal
	1	La luminosité du back-light (Retro éclairage) est réduite.
	2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en 1.
	3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en 2.
Régl. zones noires Black Tuner	De -5 à +5 Vous pouvez ajuster les tons fonçés.	▲▼
Optim. RGB HDMI HDMI RGB Range	Gamage complète	Pour l'affichage de couleurs en pleine échelle
	Gamage limitée	Pour l'affichage de couleurs en échelle limitée
Format de l'image *1,2 Picture Format	Plein écran	Affichage plein écran
	Format de l'image *3	Extension de proportion d'affichage
	Point par point	Affichage de l'écran point par point.
	17 inch	Afficher l'image sous le même format qu'un écran 17 pouces (5:4)
	19 inch	Afficher l'image sous le même format qu'un écran 19 pouces (5:4)
	19.5 inch	Afficher l'image sous le même format qu'un écran 19,5 pouces (16:9)
	21.5 inch	Afficher l'image sous le même format qu'un écran 21,5 pouces (16:9)
	22 inch	Afficher l'image sous le même format qu'un écran 22 pouces (16:10)
	23 inch	Afficher l'image sous le même format qu'un écran 23 pouces (16:9)
	24 inch	Afficher l'image sous le même format qu'un écran 24 pouces (16:9)
Finesse Sharpness	You pouvez changer la qualité de l'image de 0 à 100 (Lisse à Nette). Appuyez la touche ▲ pour changer la qualité de l'image dans l'ordre croissant. Appuyez la touche ▼ pour changer la qualité de l'image dans l'ordre décroissant.
Technologie X-Res X-Res Technology	Eteint	Normal
	Léger	Rehauser les contours de l'image.
	Moyen	Améliore le bord de l'image plus que l'options Léger.
	Poussé	Améliore le bord de l'image plus que l'options Moyen.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF que vous sentez que l'écran est trop lumineux.
2 Les réglages de la luminosité et le Contr. avancé sont désactivés lorsque la fonction de Mode ECO est activée.
3 Les réglage de la luminosité sont désactivés lorsque la fonction de Contr. avancé est activée.
4 Option indisponible avec un format d'affichage 16:9.

Sélect. entrée Input Select	Direct
Ajustement	Problème / Option Touche correspondante
Sélect. entrée Input Select	DisplayPort	Sélectionnez l'entrée DisplayPort.
	HDMI	Sélectionnez l'entrée HDMI.
	DVI	Sélectionnez l'entrée DVI.
	AUTO	Rechercher une source d'entrée disponible et sélectionner automatiquement.
NOTEZ Toutifs il sera automatiquement choisi quand juste une source employe. La source d'entrée est fixe, non可以选择 automatiquement si DVI, HDMI et DisplayPort qui sont choisis.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Sélect. entrée : Appuyez la touche ② lorsque le Menu n'est pas affchéé.

Son Audio	Direct
Ajustement	Problème / Option	Touché correspondante
Volume Volume	Trop faible Trop fort	▲ ▲ ▼
Muet Mute	Eteint	Renvoyaz le volume sain au niveau précédent.
	Allumé	Arrêtez le bruit temporairement.
Son numéroique * Digital Audio	DisplayPort	Choisissez la DisplayPort l'entrée.
	HDMI	Choisissez la HDMI l'entrée.
	Line-In	Choisissez la LIGNE DANS l'entrée.

• Accessible seulement si l'entrée HDMI/DisplayPort a été selectionné.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Son: Appuyez la touche lorsque le Menu n'est pas affchéé.
• Muet: Appuyez la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affchéé.

Muet et Rétablir le son s'enclenchent en appuyant successivement sur le bouton ▲.

Couleur * Color
Ajustement	Problème / Option	Touché correspondante
Chandes Warm (5500k)	Blanc verdâtre
Normal Normal (6500k)	Blanc rougeâtre
Froides Cool (9300k)	Blanc bleuâtre
Couleur d'utilisateur User Color	Rouge	Trop faible
	Vert	Trop fort
	Bleu
i-Style Mode i-Style Mode Direct	Eteint	La i-Style Mode est éteinte.
	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Jeux de sport	Pour l'environnement de jeu de sport.
	Jeux de combat	Pour l'environnement de jeu de combat.
	Jeux de(Strategie)	Pour l'environnement de jeu de strategie.
	Texte	Pour l'édition de texte et l'affichage en environnement de traitement de texte.
	Mode utiliser 1	Appliquer les réglages d'utilisateur.
	Mode utiliser 2	Appliquer les réglages d'utilisateur.
	Mode utiliser 3	Appliquer les réglages d'utilisateur.

• Couleur n'est désactifs lorsque Réduct. de lumière bleue a été sélectionné.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• i-Style Mode: Appuyez la touche lorsque le Menu n'est pas affchéé.

Langue Language Select
Ajustement	Problème / Option Touche correspondante
Langue Language Select	English	Anglais	Česky	Tchéque
	François	François	РRussкий	Russe
	Deutsch	Allemand	日本語	Japonais
	Nederlands	Néerlandais	简体中文	Chinois simplifié
	Polski	Polonais	繁體中文	Chinois traditionnel
	Italiano	Italien

Réglages OSD OSD Setting
Ajustement	Problème / Option	Touchche correspondante
Position H. H. Position	OSD trop à gauche	▲ ▲
	OSD trop à droite	▲ ▼
Position V. V. Position	OSD trop BASSE	▲ ▲
	OSD trop haute	▲ ▼
Transparence Transparency	Le fond d'OSD est rendu transparent. Eteint / 1 / 2 / 3 / 4	▲ ▲
Délambdaffichage OSD OSD Time Out	You pouvez ajuster la durée d'affichage du menu OSD. 5 / 15 / 30 / 60 secondes	▲ ▲

Configuration Setup Menu
Ajustement	Problème / Option
Sauvegarde régles Store User Setting	Mode utilisé 1	Sauvegarden les paramètres de réglage de l'écran.
	Mode utilisé 2	Sauvegarden les paramètres de réglage de l'écran.
	Mode utilisé 3	Sauvegarden les paramètres de réglage de l'écran.
NOTEZ您可能會 sauegarder vos régles personalisés. Les régles suivants peuvent être sauegardés: Contraste, Luminosite, Overdrive, Contr. avancé, Mode ECO, Volume, Muet, Réglage de la couleur, i-Style Mode, Finesse, RÉgl. des zones noires, Réglage du mode Video
Freesync Freesync	Eteint	La Freesync fonction est arrêt.
	Allumé	Activation des Freesync de fonction
Réduct. lumière bleue *4 Blue Light Reducer Direct	Eteint	Typique
	1	La lumière bleu est réduite.
	2	La lumière bleu est réduite plus que dans le mode 1.
	3	La lumière bleu est réduite plus que dans le mode 2.
Logo d'ouverture Opening Logo	Eteint	Le logo IYAMA n'apparait plus lorsque le moniteur est allumé.
	Allumé	Le logo IYAMA est affiché lorsque le monitor est allumé.
LED* LED	Eteint	La Voyant d'alimentation est éteinte.
	Allumé	La Voyant d'alimentation est allumée.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.
Informations Information	Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur. <Example> Image Entrée Son Couleur Langue Régles OSD Configuration Quitter		NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.
Rappel de mémoire Memory Recall	Non	Retourne au Menu.
	Oui	Les données prérégliées à l'usine sont restaurées.

• Réduct. Lumière bleue n'est désactivés lorsque Couleur a été sélectionné.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Réduct. Lumière bleue: Appuyez la touche (2) pendant environ 2 secondes successivement lorsque le Menu n'est pas affchéé.

Mode Verrouillage

1. Le verrouillage de l'OSD sera activé, lorsque vous appuyez sur les touches ① et ▲ pendant environ 5 secondes. Si vous tentez d'acceder à l'OSD en appuyant sur l'une des touches ①, ▼, ▲ ou ②, le massage « OSD verrouillé » apparaitra sur l'écran.
2. Le verrouillage de l'OSD sera désacté, lorsque vous appuyez sur les boutons ① et à nouveau pendant 5 secondes.

1. Le verrouillage d'interrupteur d'alimentation sera activé, lorsque vous appuyez sur les boutons ① et ⑦ pendant 5 secondes. Le verrouillage de l'interrupteur d'alimentation signifie qu'il sera impossible d'etreindre le moniteur lorsque l'interrupteur est verrouillé. Si vous appuyez sur l'interrupteur, le massage « l'interrupteur verouillé » apparaftra sur l'écran.
2. Le verrouillage d'interrupteur d'alimentation sera désactivé, lorsque vous appuyez sur les boutons ① et ② de nouveau pendant environ 5 secondes.

SYSTÉME D'ÉCONOMIE D'ENERGIE

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le可观 d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

NOTEZ

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'etreindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal video provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absence. Dans ce cas, la fonction d'éCONOMIE D'ENERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniteur, proceder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontres. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persististe.
3. Si vous recontréz un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrige en utilisant les tableaux, cessez d'utiliser le moniter et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème

Contrôle

① L'imagen'apparait pas.

(Levoyant d'alimentation ne s'allume pas)

Le cable d'alimentation est-il correctement branché?
□ L'interrupteur marche-arrêt est-il sur ON ?
Vérifier à l'aide d'un autre apparéil que la prise secteur fonctionne.

(Levoyant d'alimentation est bleu)

Si I'économiseur d'écran est activé, toucher la souris ou l'écran.
Augmenter le Contraste et/ou la Luminosite.
□ L'ordinateur est-il allumé ?
Le cable de signal est-il correctement ranché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?

(Levoyant d'alimentation est orange)

Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.
L'ordinateur est-il allumé?
Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?

② L'écran n'est pas synchronisé.

Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?
□Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

③ L'écran n'est pas centré.

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?

L'écran est trop lumineux ou trop nombre.

□Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs dumoniteur ?

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniter ?

Problème

Contrôle

⑥ Pas de son.

□ L'équipement audio (Ordinateur etc.) est en marche.
Le cable audio est connecté correctement.
Augmentez le volume.
Le Muet est Eteint.
Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

⑦ Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

(8) L'audition d'un bruit parasite.

Le cable audio est connecté correctement.

INFORMATIONS DE RECYCLAGE

Pour une(Meilleure protection de l'environnement svp ne disposez pas votre moniteur.

Veuillez visitor notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifications, sans préavis.

CHARACTERISTIQUES TECHNIQUES

Catégorie de taillie		27"
Panneau LCD	La technologie des panneaux	TN
	Taille	Diagonale: 27" (68,6cm)
	Taille du point	0,311 mm H × 0,311 mm V
	Luminosité	300cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction Contr. avancé disponible
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique)
	Temps de réponse	5ms (Typique), 1ms (Gris au Gris)
Couleurs affichées		Env. 16,7 millions
Fréquence de synchronisation		Digital (DVI): Horizontale : 30,0-160,0 kHz, Verticale : 55-145 Hz Digital (HDMI): Horizontale : 30,0-160,0 kHz, Verticale : 24-120 Hz Digital (DisplayPort): Horizontale : 15,0-160,0 kHz, Verticale : 24-120 Hz
Résolution Native		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		DVI-D 24 broches, HDMI, DisplayPort
Plug & Play		VESA DDC2BTM
Signal matériel en entrée		Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI Digital: DisplayPort
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		1,0 Vrms maximum
Prise Casque		Prise mini 3,5 mm (stéroyo)
Haut-parleurs		2,5W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		597,6 mm L × 336,2 mm H / 23,5" L × 13,2" H
Alimentation		100-240 VAC, 50/60 Hz, 1,0 A
Puisance absorbée*		35W typique, Mode d'économie d'énergie : 0,5W maximum Classe d'efficacité énergétique: B
Dimensions / Poids net		643,5 × 412,0 - 542,0 × 230,0mm / 25,3 × 16,2 - 21,3 × 9,1" (L×H×P) 6,9kg / 15,2lbs
Angle d'inclinaison		Haut: 17 degrès, Gauche / Droite: 45 degrès
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation)
Homologation		CE, TÜV-Bauart, CU, VCCI-B, PSE, ENERGY STAR®

NOTEZ

• Les péripériques audio-video ne sont pas connectés.

( ) : Plage d'ajustement maximum
* Partie (s) dépassant non incluse(s).

FREQUENCES DE SYNCHRONISATION

Mode video		Fréquence horizontal	Fréquence verticale	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
		70,635kHz	74,984Hz	136,750MHz
	WSXGA+ 1680 × 1050	65,290kHz	60,000Hz	146,250MHz
	Full HD 1920 × 1080	66,590kHz	59,930Hz	138,500MHz
		137,260kHz	119,980Hz	285,500MHz
		158,110kHz	144,000Hz	325,080MHz

NOTEZ

• Entre video DVI(DisplayPort seulement. Utilisez le cable DVI-D Dual-link/DisplayPort.
