Type de produit	Enceinte surround 5.1
Caractéristiques techniques principales	Enceintes D6ME avec caisson de basses, technologie Focal
Alimentation électrique	220-240V, 50/60Hz
Dimensions approximatives	Enceintes : 20 x 30 x 20 cm, Caisson : 40 x 30 x 40 cm
Poids	Enceintes : 5 kg chacune, Caisson : 15 kg
Compatibilités	Compatible avec la plupart des systèmes audio et home cinéma
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240V
Puissance	100W pour le caisson, 50W par enceinte
Fonctions principales	Son surround, basses profondes, connectivité audio
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Informations générales utiles	Vérifier la compatibilité avec votre équipement avant achat

FOIRE AUX QUESTIONS - D6ME PACK 5.1 BLACK FOCAL

Quelles sont les dimensions du FOCAL D6ME PACK 5.1 BLACK ?

Les dimensions des enceintes FOCAL D6ME sont de 30 cm de hauteur, 20 cm de largeur et 25 cm de profondeur.

Comment connecter le système FOCAL D6ME PACK 5.1 BLACK à mon téléviseur ?

Utilisez un câble HDMI ARC ou un câble optique pour connecter la sortie audio de votre téléviseur à l'entrée correspondante sur le récepteur du système.

Que faire si le son est déséquilibré entre les enceintes ?

Vérifiez les réglages de balance sur votre récepteur audio et assurez-vous que chaque enceinte est correctement positionnée et connectée.

Comment régler le caisson de basses du FOCAL D6ME PACK 5.1 BLACK ?

Ajustez le niveau de volume du caisson de basses à l'aide du contrôle situé à l'arrière de l'enceinte et testez différents niveaux pour trouver celui qui convient le mieux à votre espace.

Le système ne s'allume pas, que dois-je faire ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise murale fonctionne. Essayez de brancher le système sur une autre prise.

Comment effectuer une mise à jour du firmware ?

Consultez le site Web de Focal pour télécharger le dernier firmware et suivez les instructions fournies dans le manuel d'utilisateur pour effectuer la mise à jour.

Puis-je utiliser le FOCAL D6ME PACK 5.1 BLACK avec des appareils Bluetooth ?

Non, ce modèle ne prend pas en charge la connectivité Bluetooth. Vous devez utiliser des connexions filaires.

Comment nettoyer mes enceintes FOCAL D6ME ?

Utilisez un chiffon doux et sec pour nettoyer la surface des enceintes. Évitez les produits chimiques agressifs qui pourraient endommager le fini.

Quel type de câbles dois-je utiliser pour les enceintes ?

Utilisez des câbles d'enceintes de bonne qualité avec une section de 1,5 mm² à 2,5 mm² pour une meilleure transmission du son.

Où puis-je trouver le manuel d'utilisateur du FOCAL D6ME PACK 5.1 BLACK ?

Le manuel d'utilisateur est disponible en téléchargement sur le site officiel de Focal dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI D6ME PACK 5.1 BLACK FOCAL

• Son Focal dans un design compact sophistiqué
• Véritable enceinte acoustique 2 voies
• Polyvalence d’intégration, sur table, au mur, au plafond, au sol sur pied optionnel

• Coffret aluminium laqué haute brillance
• Disponible en systèmes 2.0, 2.1 et 5.1
• Caches de couleur rouge, bleu ou jaune en option Dôme satellite Dôme subwoofer Type Enceinte compacte 2 voies close Caisson de grave amplifié bass-reflex Haut-parleurs Grave Polyglass 10 cm Tweeter à dôme inversé Al/Mg 25 mm Grave Polyflex 21 cm Réponse en fréquence (±3 dB) 80 Hz - 28 kHz 42 Hz - 200 Hz Réponse à -6 dB 72 Hz 35 Hz Sensibilité (2.83 V / 1 m) 88 dB Impédance nominale 8 ohms Impédance minimale 4 ohms Fréquence de filtrage 2500 Hz Filtre variable de 50 Hz à 200 Hz, Inverseur de phase 0°/180°, Autopower, Entrée LFE Puisssance ampli recommandée

Focal®est une marque déposée de Focal-JMLab® - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex France - Tel. [phone] - Fax [phone] - www.focal-fr.com - SCAZ080207/1 Dôme User manual / Manuel d’utilisation / 用戶手冊 Français page 21 中文29頁 Focal-JMlab ® - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com Tel. [phone] - Fax [phone] A lire en premier ! Instructions de sécurité importantes !

L’éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence de tension élevée au sein de l’appareil pouvant entraîner un risque de choc électrique. Attention: Afin de prévenir tout risque de choc électrique, ne pas enlever le capot (ou l’arrière) de cet appareil. Aucune pièce n’est remplaçable par l’utilisateur. Pour entretien ou réparation, veuillez contacter une personne qualifiée. Le point d’exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l’utilisateur de la présence d’instructions importantes mentionnées dans le mode d’emploi et relatives à la mise en oeuvre et à l’entretien de l’appareil.

1. Lire ces instructions.

3. Prendre en considération les mises en

4. Suivre toutes les instructions.

5. Ne pas utiliser cet appareil en présence

6. Nettoyer uniquement avec un chiffon sec.

7. N’obstruer aucun orifice de ventilation.

Installer l’appareil en suivant les instructions du fabricant.

8. Ne pas installer l’appareil à proximité

d’une source de chaleur tel un radiateur, une cuisinière, une bouche de chauffage ou tout autre appareil (y compris les amplificateurs) dissipant de la chaleur.

9. Respecter les instructions de sécurité

concernant le cordon d’alimentation secteur. Le cordon d’alimentation présente deux lames dont l’une est plus large que l’autre. Un cordon avec mise à la terre contient deux lames ainsi qu’une troisième pour la connection à la terre. La lame la plus large ou la troisième lame ont pour objet d’assurer votre sécurité. Si le cordon d’alimentation ne s’adapte pas à votre prise d’alimentation secteur, consultez un électricien et remplacez la prise secteur désuette.

10. Assurez-vous que le câble d’alimentation

ne puisse être piétiné, écrasé ou pincé. Une attention toute particulière doit être accordée à la fiche d’alimentation et à la liaison du cordon avec l’appareil.

11. N’utiliser que les accessoires

recommandés par le fabricant.

12. N’utiliser que les appareils de

manutention, pieds, trépieds, supports ou tables recommandés par le fabricant ou ceux vendus avec l’appareil. Lorsqu’un chariot est utilisé,redoublez de prudence lors du déplacement de l’ensemble chariot/appareil afin d’éviter toutes blessures par basculement.

13. Débranchez l’appareil en cas d’orage ou

pendant de longues périodes pendant lequel l’appareil n’est pas utilisé.

14. Toute tâche de maintenance doit être

réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l’appareil tels que la détérioration du câble ou de la fiche d’alimentation, le déversement de liquide ou l’insertion d’objets à l’intérieur de l’appareil, l’exposition à la pluie ou à l’humidité, le mauvais fonctionnement ou le renversement de l’appareil.

15. Ne pas utiliser d’accessoires non

recommandés par le fabricant de l’appareil afin d’éviter tout risque.

16. Ce produit doit être raccordé uniquement

au type d’alimentation secteur indiqué sur l’étiquette figurant sur l’appareil. En cas d’hésitation sur le type d’alimentation de votre installation électrique, consultez le vendeur de votre produit ou votre fournisseur d’électricité. Pour les appareils prévus pour une utilisation à partir d’une batterie ou d’une autre source d’alimentation, se référer au manuel d’utilisation.

17. Si une antenne extérieure ou un

réseau câblé est connecté à votre appareil, assurez-vous que l’antenne ou le câble soit raccordé à la terre afin de garantir une protection contre les surcharges électriques et les effets de l’électricité statique. Les informations relatives à la façon de relier correctement le mât à la terre, ainsi que le fil d’antenne à l’unité de décharge, la section des conducteurs, la position du système de décharge, la connection et les spécifications de l’électrode de terre sont contenues dans l’article 810 de la norme National Electrique, ANSI/ NFPA 70.

18. Une antenne extérieure doit toujours

être tenue à l’écart des lignes haute tension ou des circuits électriques et d’éclairage de forte intensité ainsi que de l’endroit où elle serait susceptible de tomber sur de telles lignes haute tension ou circuits électriques. Lors de l’installation d’une antenne extérieure, un soin tout particulier doit être pris afin d’éviter tout contact avec de tels circuits, ceuxci pouvant présenter un risque mortel.

19. Ne surchargez pas les prises murales,

les rallonges électriques ou les prises multiples. Il pourrait en résulter incendies ou chocs électriques.

20. Ne jamais insérer un quelconque objet

par les trous de ventilation de l’appareil. Il pourrait entrer en contact avec des composants soumis à de hautes tensions ou les court-circuiter et ainsi occasionner un incendie ou un choc électrique. Ne jamais répendre de liquide sur l’appareil.

21. Ne tentez pas de réparer cet appareil

par vos propres moyens; l’ouverture de cet appareil peut vous exposer à des tensions dangereuses ou à d’autres risques. Pour toute intervention de maintenance, adressez-vous à un personnel qualifié.

22. Lorsque le remplacement de

composants est nécessaire, assurezvous que le technicien de maintenance utilise les composants spécifiés par le fabricant ou présentant des caractéristiques identiques à ceux correspondant à l’exemplaire d’origine. Des composants non conformes peuvent provoquer incendies, chocs électriques ou autres risques.

23. Après toute intervention ou réparation

sur l’appareil, demandez au technicien de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité.

24. L’appareil ne doit être monté sur un

mur ou au plafond que si le constructeur le prévoit, et uniquement selon les Fil d’antenne 25. Le commutateur On/Off situé à l’arrière du subwoofer est le dispositif de sectionnement de l'alimentation. Il permet de déconnecter l'électronique du secteur. Il doit toujours rester accessible pour l'utilisateur.

26. Ne pas exposer à des égouttements

d’eau ou des éclaboussures.

27. ATTENTION : Danger d'explosion si la

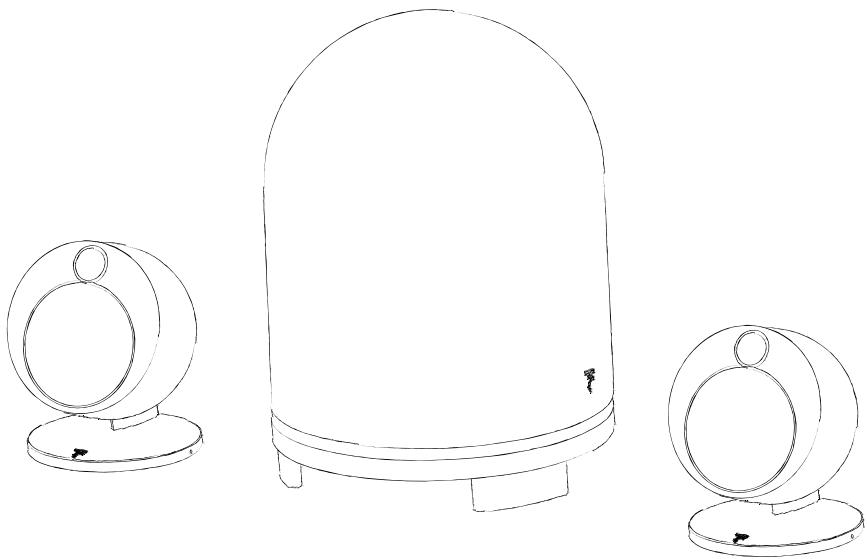

pile n'est pas remplacée correctement. Ne remplacer que par le même type ou un type équivalent. DôME U s e r m a n u a l / M a n u e l d ' i n s t a l l a t i o n / 用戶手冊 Nous vous remercions d’avoir choisi les enceintes Focal et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception hautparleurs pour la haute fidélité et le home cinéma. Afin d’exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement.

Dôme Manuel d'utilisation

Dôme Manuel d'utilisation

Dôme Manuel d'utilisation

Dôme Manuel d'utilisation

Dôme Manuel d'utilisation

Dôme Manuel d'utilisation

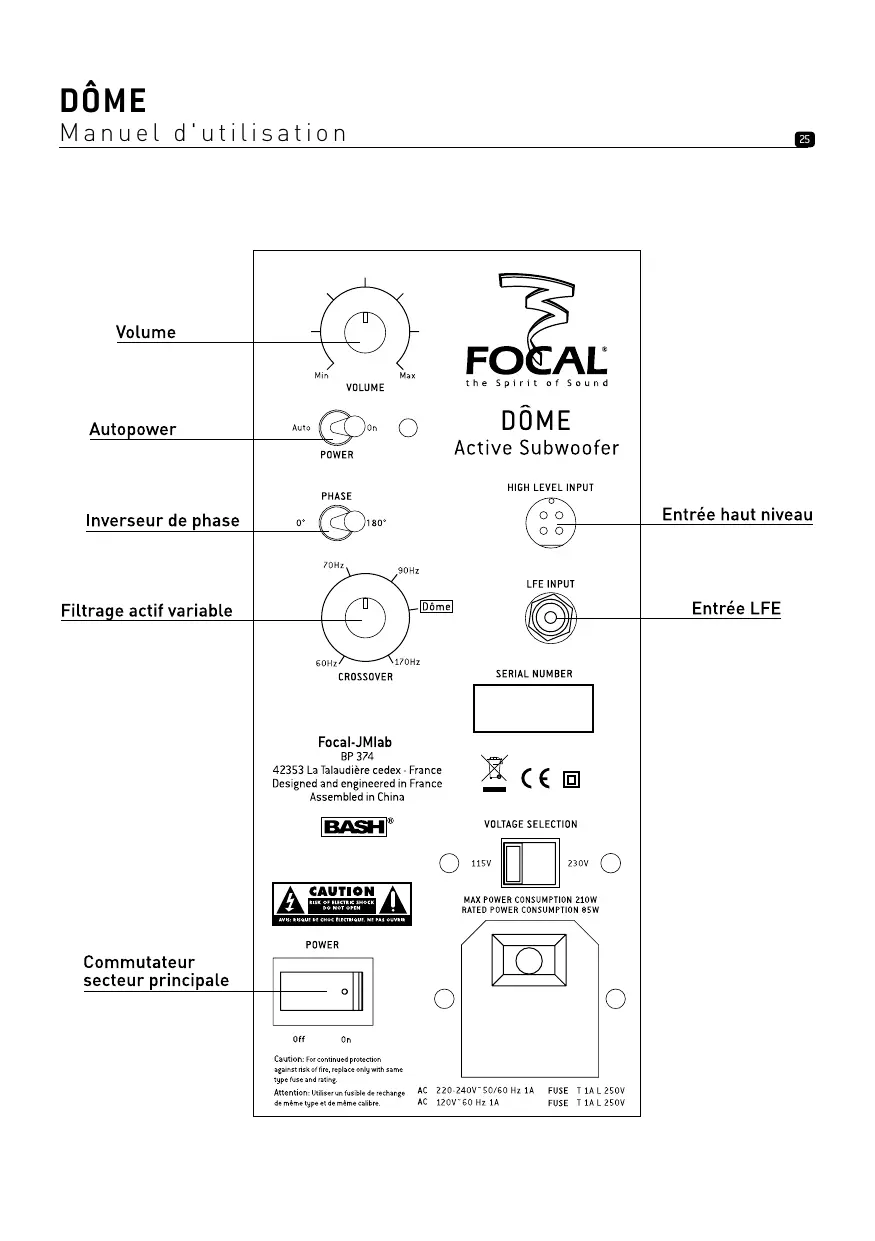

Dôme Sat : Mettre le curseur sur Dôme. Autre haut-parleur : Se référer aux spécifications du haut-parleur.

On : Toujours ON Auto : L’alimentation s’éteint automatiquement après 5 mn sans utilisation. L’alimentation s’allume automatiquement en présence d’un signal à l’entrée. En cas d’absence prolongée, il est conseillé de mettre le commutateur principal sur Off.

Dôme Manuel d'utilisation

Dôme Manuel d'utilisation

Specifications Dôme Sat Dôme Sub Type Compacte close 2 voies. Caisson de grave actif bass-reflex. Haut-parleur Grave Polyglass 10 cm. Tweeter à dôme inversé Al/Mg 25 mm Grave Polyflex 21 cm. Réponse en fréquence (±3 dB) 80 Hz - 28 kHz 39 Hz - 170 Hz Réponse à -6 dB 72 Hz 30 Hz Sensibilité (2,83 V/1 m) 88 dB Impédance nominale 8 Ohms Impédance minimale 4 Ohms Fréquences de filtrages 2500 Hz Puissance ampli recommandée

Amplificateur BASH® 100 W Dimensions (H x L x P) 172 x 144 x 143 mm 400 x 276 x 276 mm Poids (unité) 1,9 kg 11 kg Filtre actif variable de 60 Hz à 170 Hz, inverseur de phase 0° / 180°, entrée LFE, Autopower. Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal-JMlab. La garantie pour la France sur tout matériel Focal-JMlab est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine, auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu, remplacé en “franco de port”. Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement.

Garantie France Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l’adresse suivante : Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE Il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie Modèle : N° de série : Nom du revendeur : Ville : Date de l’achat : Prix de l’achat : Votre nom : Âge : Profession : Votre adresse complète : Votre adresse email : Composition de votre installation (marque, modèle) : iPod, iPad, iPhone®: Autre lecteurs de musique portable : Tuner / Web Radio : DVD : Blu Ray : CD / SACD : Satellite / TNT : Ecran plat : Amplificateur : Autres : Votre choix pour l’achat de ce modèle Focal s’est fait en fonction de : Conseil du revendeur Conseil d’amis, relation Visite d’exposition, salon Article de presse Ecoute en auditorium Possède déjà Focal Fiabilité / Qualité Catalogues Réputation Matériel Français Garantie Rapport qualité / prix Esthétique / Finition Autre Son En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ? Dîtes en quelques mots pourquoi vous avez choisi Focal... Vos annotations éventuelles : Nous garantissons la confidentialité de ces informations. Dans un but d'évolution, Focal- JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis. Images non contractuelles.
