CHORUS SR800V NOI/X2 - Enceinte audio FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type	Enceinte surround bipolaire 2 voies close
Haut-parleurs	2x graves/médiums Polyglass 130 mm, 2x tweeters inversés TNV Al/Mg 25 mm
Réponse en fréquence (±3 dB)	75 Hz - 28 kHz
Réponse à -6 dB	65 Hz
Sensibilité (2,83 V / 1 m)	90 dB
Impédance nominale	8 ohms
Impédance minimale	3,7 ohms @ 210 Hz
Puissance maximale	120 W
Puissance RMS	80 W
Fréquence de filtrage	3 kHz
Fonctionnalités spéciales	Wall Boost Control, membrane Polyglass, tweeter TNV à dôme inversé
Dimensions (H x L x P)	290 x 400 x 149 mm
Poids	5,6 kg
Finition	Corps en acrylique, finition satin noir
Accessoires inclus	Manuel utilisateur, tissu microfibre
Montage	Support mural Polyfix (fourni séparément), fixation par clipsage
Entretien	Dépoussiérage avec chiffon sec ; pour taches, chiffon humide. Ne pas utiliser de solvants.
Période de rodage	Quelques semaines ; accélérer par 20 heures de fonctionnement
Garantie	2 ans (France), non transmissible

FOIRE AUX QUESTIONS - CHORUS SR800V NOI/X2 FOCAL

Quelle est la puissance recommandée de l’amplificateur pour les enceintes Chorus SR800V ?

La puissance RMS est de 80 W et maximale de 120 W. Il est déconseillé d’utiliser un amplificateur de puissance insuffisante, car la saturation peut endommager le tweeter. Choisissez un ampli de qualité adapté à votre écoute.

Comment positionner les enceintes surround SR800V ?

Placez-les sur les murs latéraux, légèrement derrière la zone d’écoute, à hauteur d’oreille. Utilisez le support Polyfix fourni. Évitez de les placer trop en arrière pour une perception enveloppante.

Qu’est-ce que le Wall Boost Control et comment l’utiliser ?

Le Wall Boost Control compense l’effet de mur en optimisant le comportement de l’enceinte près d’une paroi. Il est intégré et ajuste automatiquement la réponse pour un son équilibré.

Comment nettoyer les enceintes Chorus SR800V ?

Dépoussiérez avec un chiffon sec. Pour les taches, utilisez un chiffon humide. N’utilisez jamais de solvants, détergents, alcools ou produits abrasifs. Laissez les grilles de protection pour protéger les tweeters.

Quelle est la période de rodage nécessaire ?

Les haut-parleurs nécessitent une période d’adaptation de quelques semaines. Pour accélérer, faites fonctionner les enceintes une vingtaine d’heures à volume modéré. Après rodage, les performances sont optimales.

Puis-je utiliser les SR800V comme enceintes principales ?

Elles sont conçues comme enceintes surround pour home cinéma. Leur conception bipolaire diffuse le son pour un effet enveloppant. Pour l’avant, privilégiez des modèles Chorus V adaptés.

Quelles sont les précautions d’utilisation ?

Évitez les sources de chaleur, ne placez pas d’objets magnétiques à proximité (les enceintes génèrent un champ de fuite). Respectez la polarité des connexions. Ne retirez pas les opercules des bornes bananes.

Comment fixer l’enceinte au mur avec le support Polyfix ?

Fixez le support mural avec des chevilles adaptées à votre cloison. Faites passer le câble par l’orifice ou le passage prévu. Clipsez ensuite la plaque de l’enceinte sur le support. Suivez le schéma du manuel.

Quelle est l’impédance minimale et pourquoi est-ce important ?

L’impédance minimale est de 3,7 ohms à 210 Hz. Cela signifie que l’enceinte demande plus de courant à certaines fréquences. Assurez-vous que votre amplificateur est stable sur 4 ohms pour éviter la surchauffe.

Que faire en cas de problème de son ?

Vérifiez les connexions et la polarité. Si le son est dur, l’acoustique de la pièce est trop réverbérante ; ajoutez des matériaux absorbants. Si le son est étouffé, il y a trop d’absorption ; équilibrez avec des surfaces réfléchissantes. Ajustez le positionnement selon la formule B² = AC.

MODE D'EMPLOI CHORUS SR800V NOI/X2 FOCAL

Design et construction haut de gamme, le luxe abordable.
Des haut-parleurs conçus et fabriqués par Focal.

• Une qualité sonore inédite dans cette gamme de prix.
  Corps en Acrylique, finition satin noir.

Type	Surround bipolaire 2 voies close
Haut-parleurs	2x graves/mediums Polyglass 130 mm 2x tweeters inversés TNV Al/Mg 25 mm
Réponse en fréquence [ +/- 3 dB]	75 Hz - 28 kHz
Réponse à - 6 dB	65 Hz
Sensibilité [2,83 V / 1 m]	90 dB
Impédance nominale	8 ohms
Impédance minimale (@25°C)	3,7 ohms @ 210 Hz
Puisance max.	120 W
Puisance RMS	80 W
Fréquence de filtrage	3 kHz
Dimensions [HxLxP]	290 x 400 x 149 mm
Poids	5,6 kg

Les capacités de la Chorus SR 800 V à replir l'espace surround avec précision est spectaculaire. Son comportement est optimé grâce au système intégré Wall Boost Control, compensant l'effet de mur. Compacte, discrete, mais Chorus dans l'âme avec ses incrustations d'Acrylique.

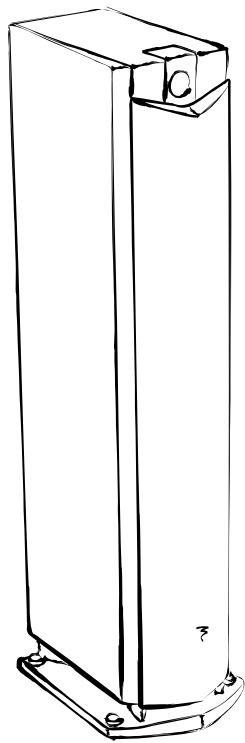

CHORUS V

800 V série / 700 V série

Manuel d'utilisation

FOCAL

the Spirit of Sound

CHORUS “V” - 800 V SERIES / 700 V SERIES

Manuel d'installation

13

Période de rodage

Les haut-parleurs utilisés dans Chorus V sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moyen de leurs possibités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Chorus V.

Contenu du carton :

• 1 enceinte
• 1 manuel utilisateur
• 1 tissue microfibre (800 V)
• 1 cleft pour pointes (816, 826, 836 V)
• 1 socle en aliage (816, 826, 836 V)
• 4 vis + clef de montage (816, 826, 836 V)

Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.

\section*{Caracteristiques}

Tweeter TNV à dôme inversé en alliage aluminium / magnésium : le tweeter de la Chorus V utilise la technologie du dôme inverse exclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitee. L'alliage alumi-minium / magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement, pour un aigu à la fois doux et dynamique.

Méridium et woofer à cène Polyglass® : membrane fibre de cellulose rigidifiée par un composé de microbilles de verre pour un son détaillé et impactant, sans distorsions.

Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.

Construction en MDF avec flancs rapportés non paralleles : enceintes rigides, absence de résonance pour une plus grande neutralité des timbres.

Système Powerflow (800 V): couplage avec la piece amélioré, grave plus puissant.

Évent profile : grave puissant sans distorsion.

Ouate acoustique haute efficacite : excellent amortissement interne, grave tenu et plus profond.

Connexions haute fiabilité, couple de serrage élevé.

Pointes de découpling fournies.

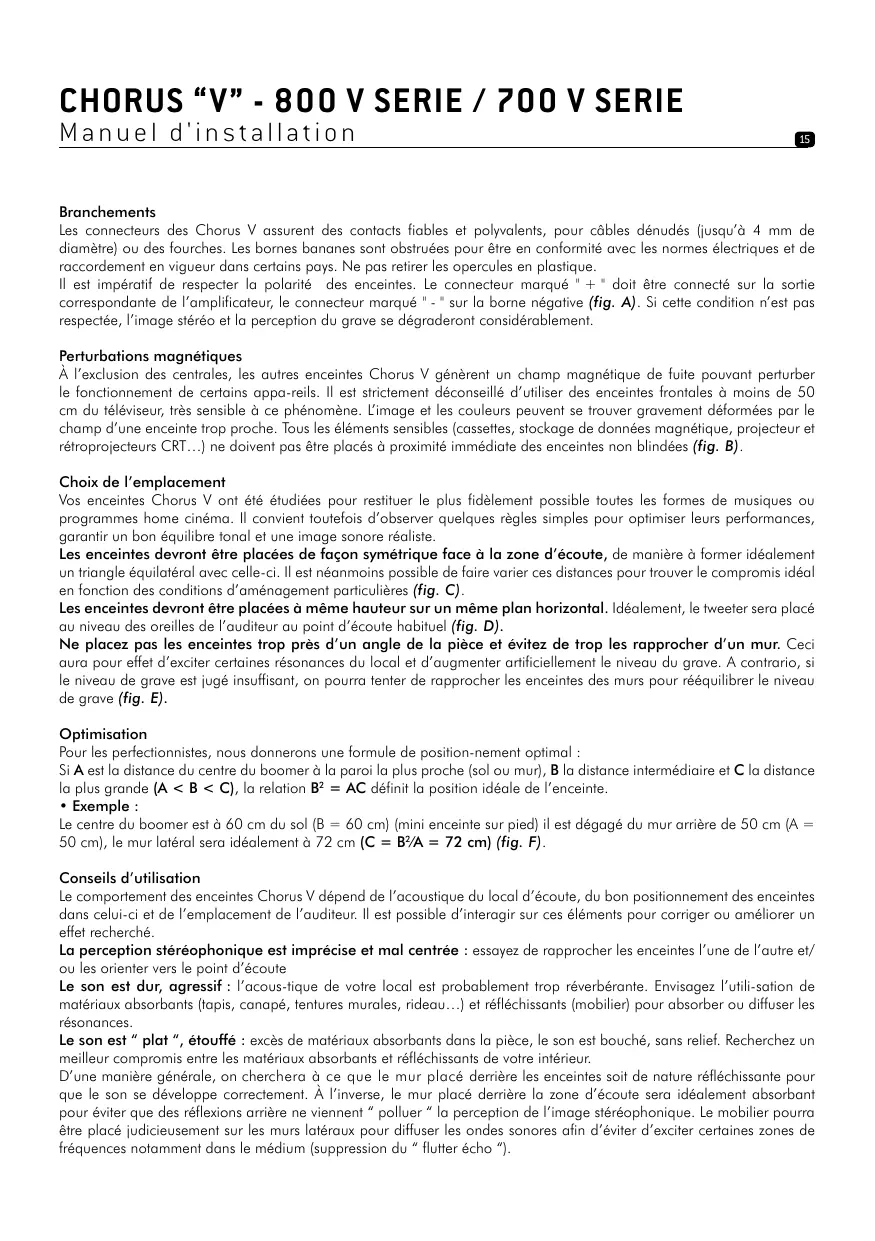

CHORUS “V” - 800 V SERIES / 700 V SERIES

Manuel d'installation

15

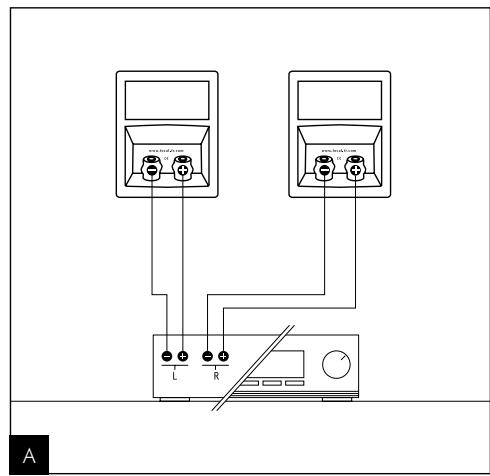

Branchements

Les connecteurs des Chorus V assurent des contacts fiables et polyvalents, pour cables dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en vigueur dans certains pays. Ne pas-retirer les opercules en plastique.

Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l'amplificateur, le connecteur marqué " - " sur la borne négative (fig. A). Si cette condition n'est pas respectée, l'image stéreo et la perception du grave se dégraderont considérablement.

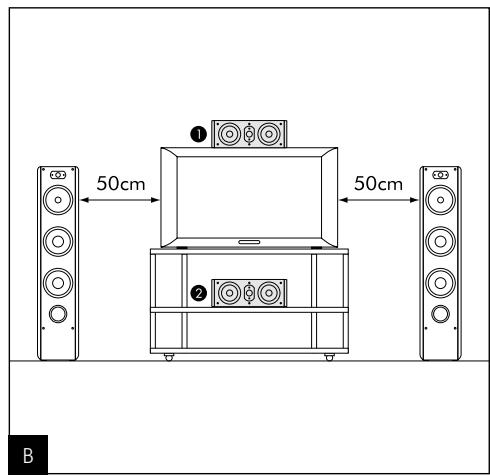

Perturbations magnétiques

À l'exclusion des centrales, les autres enceintes Chorus V générent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appa-reils. Il est strictement déconseilé d'utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. L'image et les couleurs peuvent se trouver gravement déformées par le champ d'une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétique, projecteur et rétroprojecteurs CRT...) ne doivent pas été placés à proximité immédiate des enceintes non blindées (fig. B).

Choix de l'emplacement

Vos enceintes Chorus V ont ete estudiees pour restituer le plus fidement possible toutes les formes de musiques ou programmes home cinema. Il convient toutefois d'observer quelques regles simples pour optimiser leurs performances, garantir un bon equilibre tonal et une image sonore realiste.

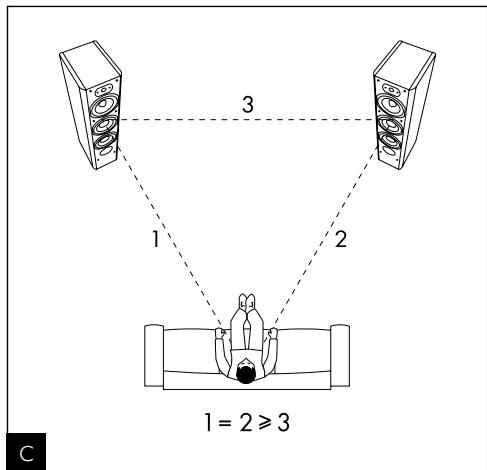

Les enceintes devront etre placées de façon symétrique face à la zone d'écoute, de maniere a former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour tracer le compromis idéal en fonction des conditions d'aménagement particulières (fig. C).

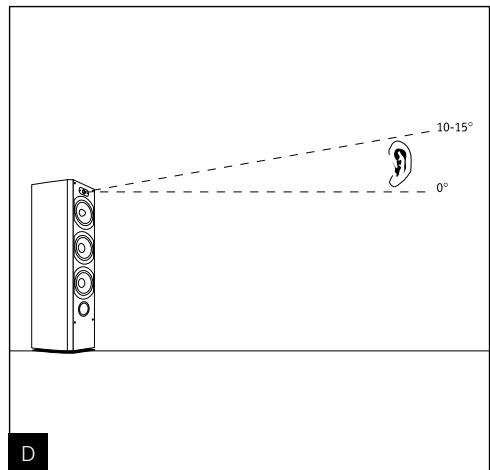

Les enceintes devont etre placées a même hauteur sur un meme plan horizontal. Idealement,le tweeter sera placé au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig. D).

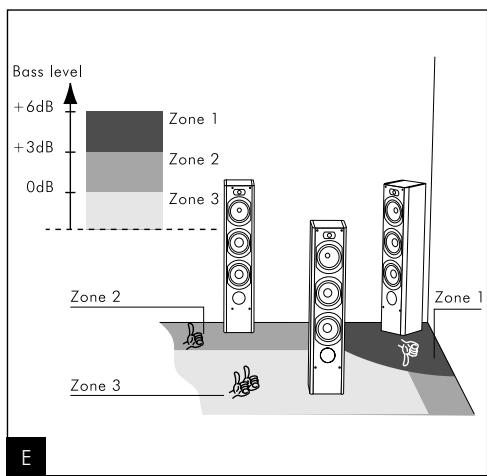

Ne placez pas les enceintes trop pres d'un angle de la piece et evitez de trop les rapprocher d'un mur. Ceci aura pour effet d'excluter certaines resonances du local et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est juged insuffistant, on poursra tenter de rapprocher les enceintes des murs pour reequilbrer le niveau de grave (fig. E).

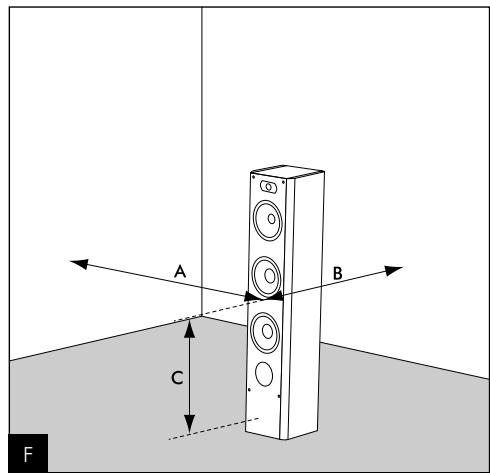

Optimisation

Pour les perfectionnistes, nous donnerons une formule de position-nement optimal :

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C) , la relation B^2 = AC définit la position ideale de l'enceinte.

- Exemple :

Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrêté de 50 cm (A = 50 cm), le mur létalé sera idéalement à 72 cm (C = B³/A = 72 cm) (fig. F).

Conseils d'utilisation

Le comportement des enceintes Chorus V dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéreophonique est imprecise et mal centré : essayez de rapprocher les enceintes l'une de l'autre et/ou les orienter vers le point d'écoute

Le son est dur, agressif : l'acous-tique de votre local est probablement trop réverbérante. Envisagez l'utilisation de matériel aux absorbants (tapis, canapé, tentures murales, rideau...) et refléchissants (mobiliar) pour absorber ou diffuser les résonances.

Le son est "plat", étouffé: excess de matériaux absorbants dans la pierce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matériaux absorbants et réfléchissants de votre interieur.

D'une manière générale, on chercha à ce que le mur place derrière les enceintes soit de nature refléchissante pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrirre ne viennent "polluer" la perception de l'image sténéophonique. Le mobilier pourrait être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d'éviter d'excitier certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

CHORUS “V” - 800 V SERIES / 700 V SERIES

Manuel d'installation

17

Choix des enceintes

Les enceintes Chorus V ont eté mises au point pour fonctionner en stéro comme en home cinéma. Si vous possédez déjà des enceintes Chorus V à l'avant et désirez évoluer vers le home cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Chorus V. Il s'agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbris et une répartition à la fois réalisée et cohérente des effets tridimensionnels dans la pierce.

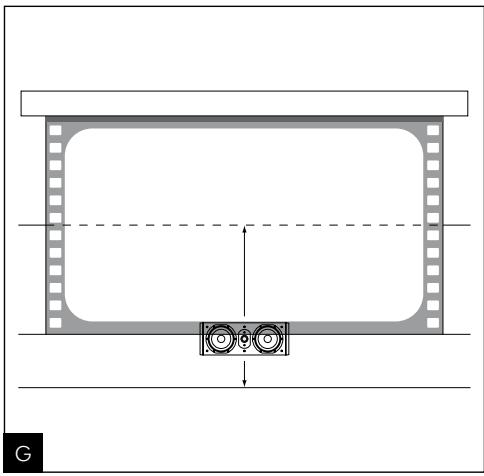

PlACEMENT de l'enceinte centrale

Les enceintes centrales doivent être placées à proximate de l'écran pour une restitution réalisée des dialogues. Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet.

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placée au pied de l'écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l'écran, vers la moitié basse de celui-ci (fig. G).

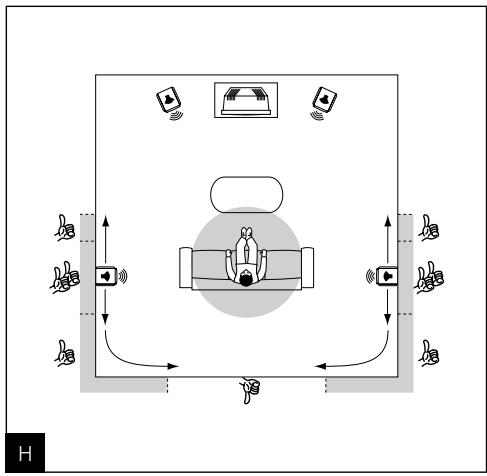

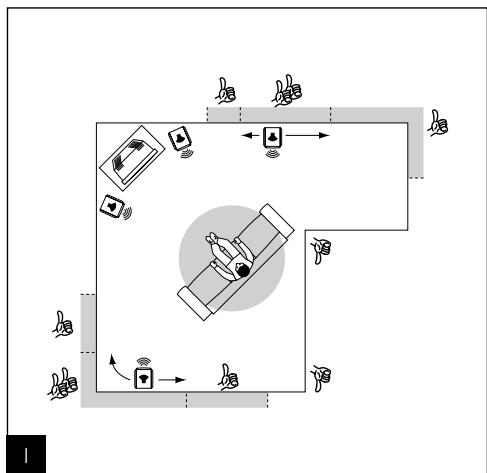

Placement des enceintes surround

La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Le besoin du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.

L'objectif visé est d'obtenir dessons suffisamment diffus et difficiles à localiser par l'applications de quelques règes de base.

Évitez de placer les enceintes surround trop en arrrière de la zone d'écoute, car la perception s'en trouvera dégradée.

Privilégiez un placement sur les murs latériaux pour obtenir des effets sonores plus enveloppants (fig. H, I).

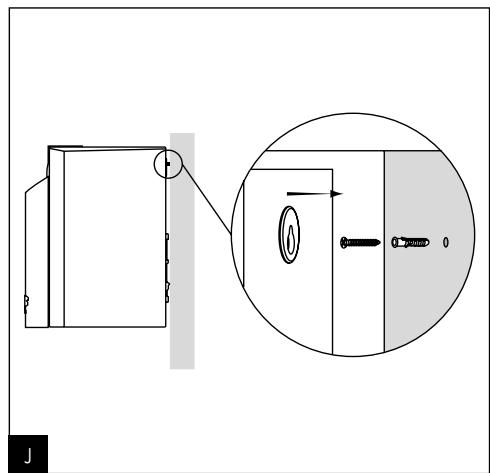

Fixation enceintes bookshelf (705 V, 706 V, 806 V)

Montez l'enceinte comme indiqué (fig. J).

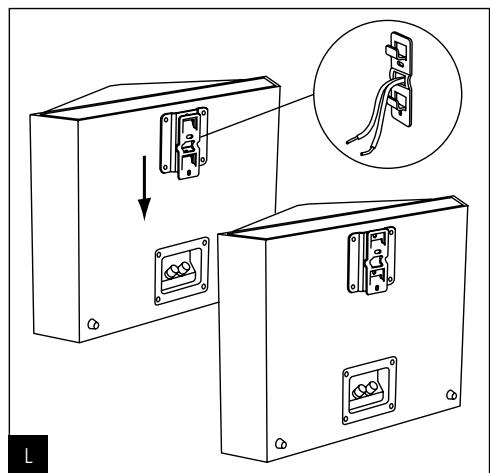

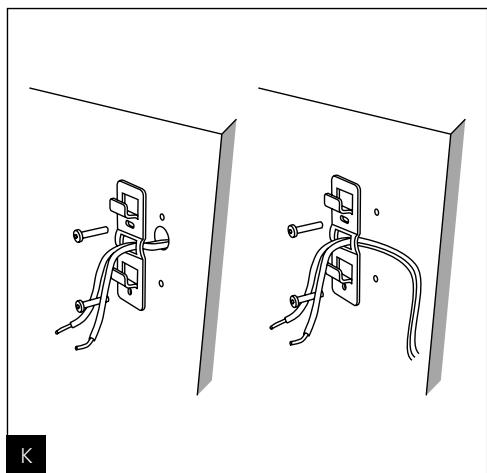

Fixation surround sur support Polyfix (SR 700/800 V)

• Positionner le support mural sur la cloison et percez. N'utilise que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le cable haut-parleur est encastré dans la cloison, le faire passer par l'orifice du support mural comme indiqué.
• Si le cable est fixé contre la cloison, le faire passer sous le passage de cable du support comme indiqué.
• Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
• Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. K, L).

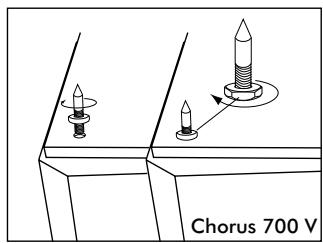

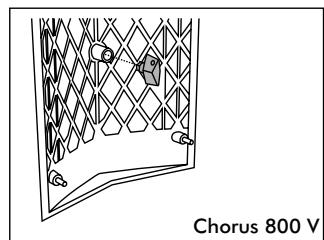

Accessoires

Les enceintes colonnes Chorus 700 V sont fournies avec quatre pointes (cônes) de découlage, à visser au besoin sur les 4 inserts métalliques situés à la base de l'enceinte.

Ces pointes permettent d'assurer une très belle stabilité aux enceintes colonnes, notamment lorsque le sol n'est pas parfaitement plan et lisse. Les pointes fournies sont régables en hauteur, de manière à ce que les 4 pointes reposentUniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-crou.

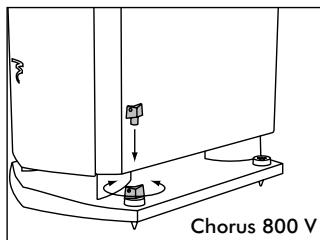

Les colonnes Chorus 800 V intègrent les pointes dans le socle métallique. Elles sont réglibres en hauteur au moyen de la clé fournie. Àpès utilise cette clé sera rangée derrière la grille de protection des haut-parleurs.

CHORUS “V” - 800 V SERIES / 700 V SERIES

User manual

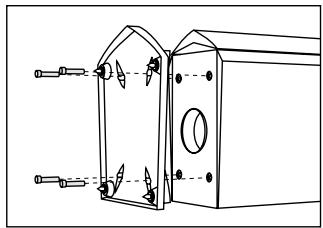

Fixation du socle (816, 826, 836 V)

Vissez les 4 vis de fixation avec la clef fournie comme indiqué.

Précautions d'utilisation

Le tweeter TNV utilise un alliage aluminium / magnésium relativement souse, possédant un effet de " mémoire de forme " pour lemettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l'abri. Si la surface du dôme est marquee, le tweeter pourrait être alteré.

L'entretien des enceintes Chorus V se limite à un dépoussierage à l'aide d'un chiffon sec. Si L'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximité d'une source de chaleur.

Choix de l'amplificateur

Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risqueraient de détruire le tweeter.

La capacité dynamique et la définition des enceintes Chorus V sont suffisamment élevées pourmettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Voitre revendeur saura aiguiller votrechoix, en fonction de vos goûts et de votre budget.

Choix des câbles

Choisissez des cables de qualite de section appropriee a la longueur :YOUR revendeur saura vous conseiller.

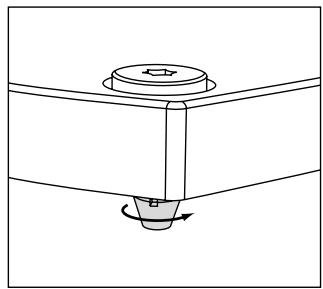

Mise en place embouts de protection sur pointes

Conditions de garantie

En cas de problème, adresse-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defectueux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine aprous du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel yours sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation yours sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

	Chorus 705 V	Chorus 706 V806 V	Chorus 807 V	Chorus 714 V	Chorus 716 V816 V
Type	Bibliothèque bassreflex 2 voies	Bibliothèque bassreflex 2 voies	Bibliothèque bassreflex 2 voies	Colonne bass reflex2 voies et demie	Colonne bass reflex2 voies et demie
Haut-parleurs	Grave / MédiumPolyglass 13 cm	Grave / MédiumPolyglass 16,5 cm	Grave / MédiumPolyglass 18 cm	Grave Polyglass 13 cm	Grave Polyglass16,5 cm
	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm	Grave / MédiumPolyglass 13 cm	Grave / MédiumPolyglass 16,5 cm
				Tweeter TNV àdôme inversé 25 mm	Tweeter TNV àdôme inversé 25 mm
Réponse en fréquence(±3 dB)	65 Hz - 28 kHz	55 Hz - 28 kHz	50 Hz - 28 kHz	52 Hz - 28 kHz	50 Hz - 28 kHz47 Hz - 28 kHz
Sensibilité (2,83V/1m)	89 dB	90 dB	92 dB	91 dB	91,5 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms	8 ohms
Puisance max./nom.	100 / 65 W	120 / 80 W	160 / 110 W	130 / 90 W	200 / 130 W
Dimensions (H x L x P)	315 x 192 x 248 mm	390 x 222 x 293 mm	448 x 237 x 333 mm	900 x 201 x 295 mm	950 x 222 x 340 mm
		390 x 222 x 293 mm			998 x 282 x 375 mm
Poids (unité)	5,7 kg	8,2 kg	10,1 kg	16 kg	20,5 kg
		8,2 kg			22,5 kg

	Chorus 726 V 826 V	Chorus 836 V	Chorus CC 700 V CC 800 V	Chorus SR 700 V	Chorus SR 800 V
Type	Colonne bass reflex 3 voies	Colonne bass reflex 3 voies	Enceinte centrale blindée 2 voies close / bass reflex	Enceinte surround close 2 voies	Enceinte surround close bipolaire 2 voies
Haut-parleurs	2 x graves Polyglass 16,5 cm	3 x graves Polyglass 16,5 cm	2 x graves / Médium Polyglass 16,5 cm	Grave / Médium Polyglass 16,5 cm	2 x graves / Médium Polyglass 13 cm
	Médium Polyglass 16,5 cm	Médium Polyglass 16,5 cm	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm	2 x tweeters TNV à dôme inversé 25 mm
	Tweeter TNV à dôme inversé 25 mm	Tweeter TNV à dôme inversé 25 mm
Réponse en fréquence (±3 dB)	48 Hz - 28 kHz 45 Hz - 28 kHz	40 Hz - 28 kHz	61 Hz - 28 kHz 57 Hz - 28 kHz	75 Hz - 28 kHz	75 Hz - 28 kHz
Sensibilité (2,83V/1m)	91,5 dB	92 dB	91 dB	90 dB	90 dB
Impédance nominale	8 ohms	8 ohms	8 ohms	8 ohms	8 ohms
Puisance max./nom.	220 / 150 W	250 / 180 W	150 / 100 W	100 / 65 W	120 / 80 W
Dimensions (H x L x P)	990 x 222 x 375 mm 1038 x 282 x 375 mm	1148 x 282 x 375 mm	185 x 493 x 229 mm 189 x 493 x 294 mm	295 x 398 x 149 mm	290 x 400 x 175 mm
Poids (unité)	23,5 kg 25,8 kg	30 kg	7,5 kg 11 kg	4,7 kg	5,6 kg
