Type de produit	Ordinateur tout-en-un
Marque	Lenovo
Modèle	iDCTR AIO 520-22AST
Taille de l'écran	21,5 pouces (estimation)
Résolution d'écran	Full HD (1920 x 1080) (estimation)
Système d'exploitation	Windows 10
Connectivité sans fil	Wi-Fi 802.11 b/g/n/ac, Bluetooth
Ports	USB 3.0 (x3), USB 2.0 (x2), USB Type-C, HDMI out, HDMI in (sur certains modèles), Ethernet RJ-45, prise audio combinée, lecteur de carte mémoire
Alimentation	Adaptateur secteur (cordon d'alimentation fourni)
Accessoires fournis	Clavier, souris, cordon d'alimentation, publications
Sécurité	Fente pour câble de sécurité (Kensington)
Caméra intégrée	Oui, avec témoin LED et LED infrarouge (sur certains modèles)
Lecteur optique	Sur certains modèles
Entretien	Débrancher l'alimentation, nettoyer avec un chiffon doux et sec, ne pas obstruer les orifices d'aération
Garantie	Garantie limitée Lenovo (voir avis)
Assistance	http://www.lenovo.com/support
Poids	Environ 5,5 kg (estimation)
Dimensions (L x H x P)	Environ 447 x 335 x 165 mm (estimation)
Réparabilité (CRU)	Composants remplaçables par l'utilisateur : clavier, souris, adaptateur d'alimentation

FOIRE AUX QUESTIONS - iDCTR AIO 520-22AST LENOVO

Comment connecter un clavier et une souris sans fil ?

Si votre ordinateur est équipé d'un clavier ou d'une souris sans fil, suivez les instructions d'installation fournies avec ces périphériques. Généralement, il faut insérer les piles, allumer les périphériques et les associer via Bluetooth ou un récepteur USB.

Comment accéder à l'aide de Windows ?

Ouvrez le menu Démarrer et cliquez sur Prise en main. Vous pouvez aussi saisir votre question dans la zone de recherche de la barre des tâches pour obtenir des suggestions.

Comment effectuer une récupération du système ?

Allez dans Démarrer > Paramètres > Mise à jour et sécurité > Récupération. Suivez ensuite les instructions à l'écran pour restaurer votre système.

Comment connecter l'ordinateur à Internet par câble Ethernet ?

Branchez une extrémité d'un câble Ethernet (non fourni) sur le connecteur Ethernet de l'ordinateur, et l'autre extrémité sur votre routeur ou modem. Suivez les instructions du fabricant pour configurer le modem/routeur.

Comment connecter l'ordinateur à un réseau Wi-Fi ?

Cliquez sur l'icône réseau dans la barre des tâches, sélectionnez le nom de votre réseau Wi-Fi, cliquez sur Connecter et entrez le mot de passe si nécessaire.

Quels sont les composants remplaçables par l'utilisateur (CRU) ?

Les CRU incluent le clavier, la souris et l'adaptateur/cordon d'alimentation. Pour tout autre composant, contactez l'assistance Lenovo.

Où trouver les manuels et documents supplémentaires ?

Les manuels sont disponibles sur le site Web d'assistance Lenovo à l'adresse www.lenovo.com/UserManuals. Vous pouvez aussi accéder au guide préchargé via Lenovo Companion (si fourni) ou le menu Démarrer.

Comment entretenir l'ordinateur ?

Débranchez toujours l'alimentation avant le nettoyage. Utilisez un chiffon doux et sec pour l'écran et le boîtier. Ne bloquez pas les orifices d'aération pour éviter la surchauffe.

Que faire en cas de problème de garantie ?

Reportez-vous à la Garantie limitée Lenovo fournie avec l'appareil. Pour des extensions ou des services supplémentaires, visitez http://support.lenovo.com/lwsu.

Quels sont les ports disponibles sur l'ordinateur ?

L'ordinateur dispose de ports USB 3.0 (x3), USB 2.0 (x2), USB Type-C, HDMI out, HDMI in (sur certains modèles), Ethernet RJ-45, une prise audio combinée, un lecteur de carte mémoire et une fente de sécurité Kensington.

MODE D'EMPLOI iDCTR AIO 520-22AST LENOVO

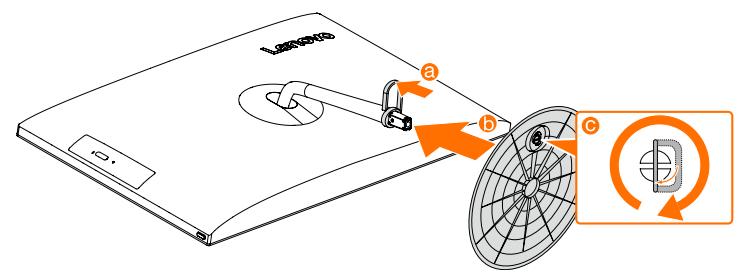

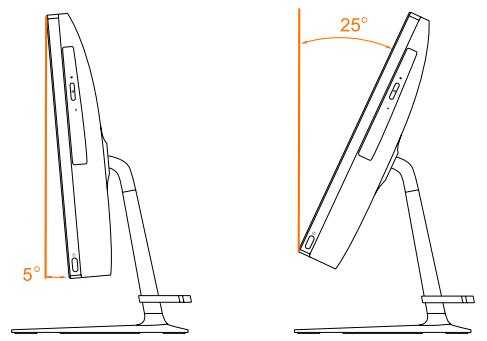

Réglage du socle de l'ordinateur

Les informations suivantes se rapportent au type de machine Ideacentre AIO 520 :

F0D0 [AIO 520-27IKL/Energy Star] / F0D1 [AIO 520-24IKL/Energy Star]

F0D2 [AIO 520-24IKU/Energy Star] / F0D3 [AIO 520-24AST/Energy Star]

E0D4 [AIO 520-22IKL / Energy Star] / E0D5 [AIO 520-22IKU / Energy Star]

E0D6 [AIO 520-22AST/Energy Star]

Les descriptions de ce guide peuvent être différentes de ce que vous voyez à l'écran, en fonction du

modèle et de la configuration

La conception et les spécifications du produit peuvent être modifiées sans préavis.

Lenovo, le logo Lenovo et ideacentre sont des marques commerciales de Lenovo aux États-Unis et dans d'autres pays.

Windows est une marque commerciale du groupe de sociétés Microsoft.

Les autres noms de sociétés, de produits ou de services peuvent être des marques commerciales ou

des marques de service d'autres sociétés.

Copyright Lenovo 2017, AVIS SUR LA LIMITATION

DES DROITS : si les données ou le logiciel sont

fournis conformément à un contrat General Sen

Administration (GSA), l'utilisation, la reproduction ou la

Administration (GSA), Publication et Production de radiodivulgation sont soumises au Contrat N° GS-35E-05925

Déballage

l Ordinateur

Clavier*

Publications

Souris*

Cordon

d'alimentation

☑ Attachede

cable

• Sur certains modèles uniquement.

REMARQUE: certains modèles peuvent composer des articles non répertoriés ici.

Connexion du clavier et de la souris

REMARQUE: si votre ordinateur est équipé de clavier ou souris sans fil, suivez les instructions d'installation en rapport avec ces périhériques.

Système d'aide de windows

Le système d'aide de Windows vous offre des informations détaillées à propos de l'utilisation du système d'exploitation Windows.

Pour accéder au système d'aide de Windows, procédez comme suit :

Ouvrez le menu Accueil et cliquez ou appuyez sur Prise en main pour obtenir plus de détails. Vous pouvez également saisir Prise en main ou ce que vous recherchez dans la zone de recherche de la barre de tâches. Vous obtiendrez des suggestions et des réponses à vos questions à propos de Windows et les autres résultats disponibles depuis votre PC et Internet.

Pour effectuer la récupération du système après une erreur grave sous Windows 10, cliquez ou tapez le bouton Accueil et sélectionnez Paramètres → Mise à jour et sécurité →

Récupération. Puis, suivez les instructions affichées à l'écran pour la récupération du système.

ATTENTION: le système d'exploitation Windows est fourni par Microsoft Corporation. Veuillez l'utiliser conformément au CONTRAT DE LICENCE UTILISATEUR FINAL (EULA) entre vous et Microsoft. Pour toutes les questions relatives au système d'exploitation, veuillez contacter directement Microsoft.

Informations de maintenance et d'assistance

Les informations suivantes décrivent l'assistance technique disponible pour votre produit pendant la période de garantie ou toute la durée de vie de votre produit. Reportez-vous à la garantie limitée Lenovo pour une explication complète des conditions de garantie Lenovo. Reportez-vous à « Avis de Garantie limitée Lenovo » dans le présent document pour plus de détails sur la garantie complète. Si vous avez acheté des services Lenovo, reportez-vous aux conditions suivantes pour obtenir des informations détaillées :

• Pour les mises à jour ou extensions des services de garantie Lenovo, accédez à : http://support.lenovo.com/lwsu
• Pour les services de protection contre les dommages accidentels Lenovo, accédez à http://support.lenovo.com/ladps
• Une assistance technique en ligne est disponible pendant toute la durée de vie des produits à l'adresse : http://www.lenovo.com/support

Accès aux autres manuels

Un Guide des informations importantes relatives aux produits est préchargé sur votre ordinateur. Pour accéder à ce guide, procédez comme suit :

Pour les modèles fournis avec Lenovo Companion :

1. Ouvrez le menu Accueil, puis cliquez ou tapez sur Lenovo Companion.
2. Cliquez ou tapez sur Assistance → Guide d'utilisation.

Pour les modèles sans Lenovo Companion :

Ouvrez le menu Accueil et cliquez ou appuyez sur Manuel pour accéder à ce guide.

Pour les modèles sans système d'exploitation préinstallé :

Accédez au site Web d'assistance Lenovo pour accéder à vos manuels. Reportez-vous à « Téléchargements des manuels » pour toute information complémentaire.

Téléchargement des manuels

Les dernières publications électroniques sont disponibles sur le site Web d'assistance.

Lenovo. Pour télécharger les publications, accédez à : www.lenovo.com/UserManuals.

Connectez-vous à internet

Pour vous connecter à Internet, vous devez établir un contrat avec un fournisseur d'accès à Internet (FAI) et vous avez besoin de matériel. Les FAI et leurs services varient en fonction des pays. Contactez votre FAI pour les services disponibles dans votre pays. Votre ordinateur prend en charge les réseaux sans fil (sur certains modèles uniquement) ou câbles qui permettent de connecter tout ordinateur à d'autres périphériques.

Connexion par réseau câblé

Pour les réseaux câblés, connectez une extrémité du câble Ethernet (acheté séparément) sur le connecteur Ethernet de votre ordinateur, puis l'autre extrémité sur le routeur du réseau ou le modem à large bande. Consultez cette FAQ pour les instructions détaillées de la configuration.

REMARQUE: les procédures d'installation du modem à large bande et du routeur variant en fonction du fabricant. Suivez les instructions du fabricant.

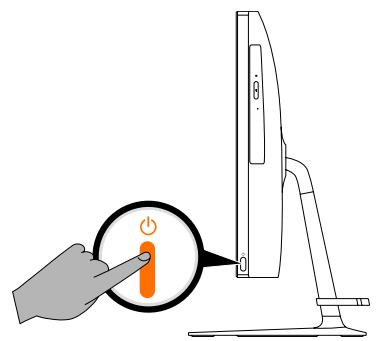

Mise sous tension de l'ordinateur

Connexion par réseau sans fil

Pour les réseaux sans fil, vous pouvez utiliser l'antenne Wi-Fi intégrée pour accéder à votre réseau domestique sans fil.

Pour connecter votre ordinateur au réseau sans fil

Cliquez ou tapez sur l'icône du réseau dans la barre de tâches, puis sélectionnez le nom de votre routeur. Cliquez ou tapez sur Connecter, puis suivez les étapes qui s'affichent à l'écran. Testez le réseau sans fil en ouvrant votre navigateur Web et en accédant à un site Web.

Remplacement ou mise à niveau du matériel

Consignes de sécurité concernant le remplacement des unités CRU

N'ouvre pas l'appareil ou ne tentez pas d'effectuer des réparations avant d'avoir lu les "consignes de sécurité" figurant dans le et le Guide des informations importantes relatives aux produits fournis avec l'appareil.

Si vous ne disposerez plus du ni du Guide des informations importantes relatives aux produits, vous pouvez vous le procurer en ligne sur le site Web http://www.lenovo.com/UserManuals.

Instructions à suivre avant le démontage

Avant de procéder au démontage, effectuez les tâches suivantes : 1. Mettez le système et tous les périphériques hors tension. 2. Débranchez tous les cordons d'alimentation et d'interface de l'ordinateur. 3. Placez le système sur une surface plate et stable.

Les CRU pour votre ordinateur comprennent : clavier, souris, adaptateur ou cordon d'alimentation.

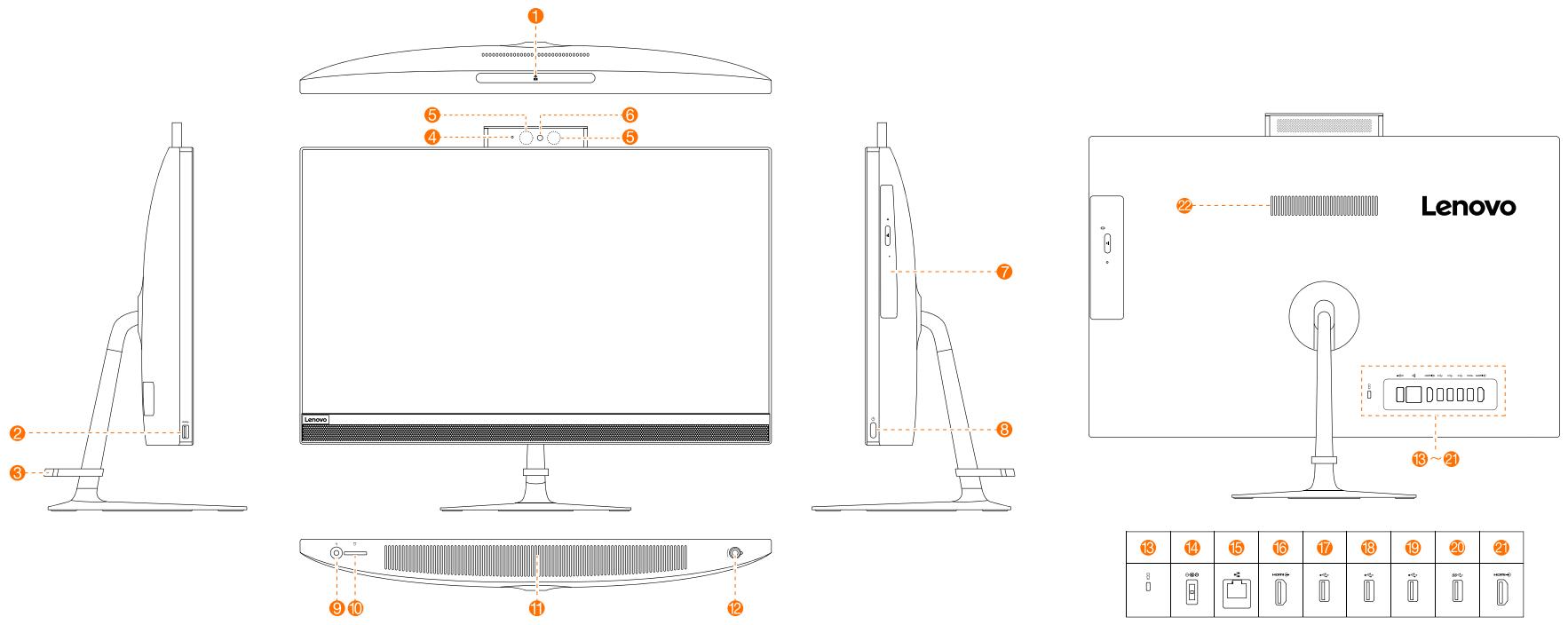

Présentation

AIO 520-22IKL / AIO 520-22IKU / AIO 520-22AST

AIO 520-24IKL / AIO 520-24IKU / AIO 520-24AST

Déclaration de conformité à la directive européenne 2014/53/ue

Nom du produit	Modules sans fil
ideacentre AIO 520-27IKL	QCNFA435, 3165NGW, 8821CE
ideacentre AIO 520-22IKL	QCNFA435, RTL8821CE, 3165NGW
ideacentre AIO 520-22IKU	QCNFA435, RTL8821CE, 3165NGW
ideacentre AIO 520-22AST	QCNFA435, RTL8821CE
ideacentre AIO 520-24IKL	QCNFA435, RTL8821CE, 3165NGW
ideacentre AIO 520-24IKU	QCNFA435, RTL8821CE, 3165NGW
ideacentre AIO 520-24AST	QCNFA435, RTL8821CE

Bande de fréquence (MHz)	Puissance d'émission maximale (dBm) Inférieure à
WLAN 802.11b/g/n, 2400 - 2483,5	20
WLAN 802.11a/n/ac, 5150 - 5725	23
WLAN 802.11a/n/ac, 5725 - 5875	13.98
Bluetooth BR/EDR/LE, 2400 - 2483,5	20
WiHD 802.15.3c, 59 400 - 63 560	29 dBm (Max. RMS EIRP)

Conformité aux directives de l'union européenne

Contact UE: Lenovo, Einsteinova 21,85101 Bratislava, Slovakia

Conformité à la directive concernant l'équipement radio

Prenant effet le 13 juin 2017, tous les produits entrant dans l'UE qui contiennent des radios sans fil sont désormais conformes à la directive concernant l'équipement radio, 2014/53/EU. Ne prenez pas en compte tous les attestations générées dans d'autres publications étant associées à la directive R&TTE, car celles-ci ne s'appliquent plus à votre produit.

Lenovo (Singapore) Pte. Ltd., déclare par la présente que les catégories d'équipement radio listées au début de ce document sont conformes à la directive 2014/53/EU.

Le texte complet de la déclaration européenne de conformité et des déclarations européennes concernant les modules sans fil, s'il y a lieu, sont disponibles à l'adresse Internet suivante : http://www3.lenovo.com/us/en/social_responsibility/EU_DoCdesktops/

Cet équipement radio utilise des bandes de fréquences et une alimentation à haute fréquence maximale comme enoncé au début de ce document.

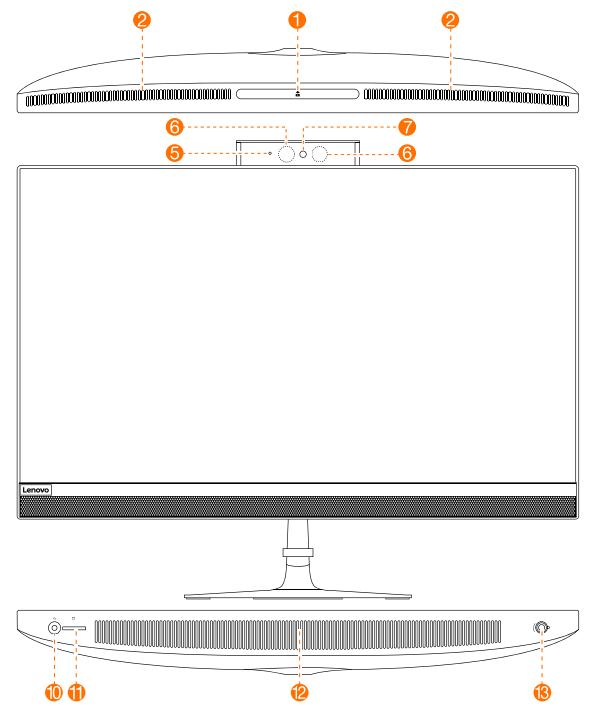

AIO 520-27IKL

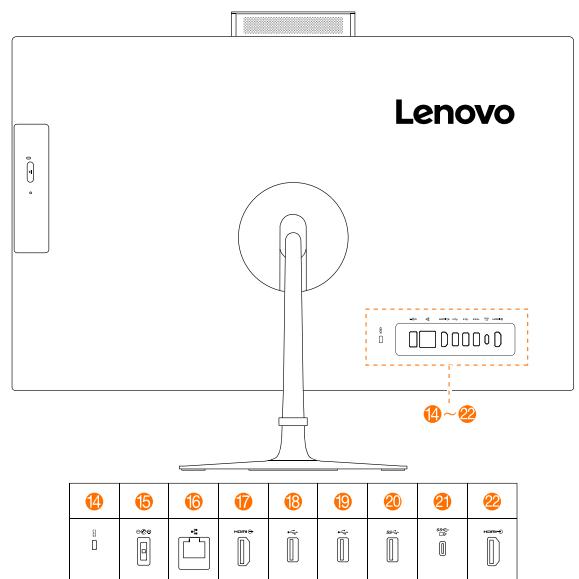

1 Camera intégrée 2 Orifices d'aération 3 Connecteurs USB 3.0 4 Attache de câble 5 Témoin LED de la camera 6 LED à infrarouge (sur certains modèles uniquement) 7 Caméra intégrée 8 Lecteur optique (sur certains modèles uniquement) 9 Bouton Power (Alimentation) 10 Prise audio combinée 1 Lecteur de carte mémoire Orifices d'aération 13 Vis 14 Fente pour câble de sécurité 15 Connecteur d'alimentation 16 Connecteur Ethernet 7 Connecteur de sortie HDMI 18 Connecteurs USB 2.0 9 Connecteurs USB 2.0 Connecteurs USB 3.0 2 Connecteur USB 3.0 type C/connecteur de recharge USB à alimentation coupée 2 Connecteur HDMI-in (sur certains modèles uniquement)

Attention

• Veillez à ne pas obstruer les orifices d'aération de l'ordinateur. Cela afin de ne pas générer de problèmes thermiques.
• Si votre ordinateur est équipé d'une télécommande infrarouge (IR), ne mettez pas le récepteur IR USB dans le même plan que l'écran.

Remarque

• Otez le film de plastique avant d'utiliser l'ordinateur.
• La prise audio combinée ne prend pas en charge les microphones conventionnels.
• en charge si des microphones ou des casques tiers sont branchés.
• Prise audio combinée : utiliser pour brancher le casque.
