Marque	ROBLIN
Modèle	VIZIO FX/2 1100
Type de produit	Hotte de cuisine
Alimentation électrique	220-240 V, 50/60 Hz
Classe de protection	Classe 1
Hauteur d'installation recommandée	0,65 m à 0,70 m au-dessus du plan de cuisson
Nombre de vitesses	4 (dont une intensive)
Vitesse intensive	Oui, durée 10 minutes
Arrêt différé	Oui, 30 minutes
Renouvellement d'air	Oui, 100 m³/h pendant 10 minutes toutes les heures
Éclairage	2 groupes (principal et ambiance)
Filtres métalliques	Lavables (à la main ou lave-vaisselle)
Filtre à charbon actif	Oui (pour version recyclage)
Alarme de saturation des filtres	Oui : FF à 100 h pour filtres métalliques, EF à 200 h pour charbon
Nettoyage des filtres métalliques	Tous les 2 mois environ
Remplacement du filtre à charbon	Périodiquement selon utilisation
Cordon d'alimentation	HO5VVF 3×0,75 mm² avec fiche 10/16 A mise à la terre
Conformité aux normes	Directives 2006/95/CE, 2004/108/CE, 93/68/CE
Garantie	Contractuelle sur facture d'achat
Service après-vente	Installateur ou atelier agréé par le fabricant

FOIRE AUX QUESTIONS - VIZIO FX/2 1100 ROBLIN

Quelle est la hauteur d'installation minimale pour la hotte ?

La hauteur d'installation recommandée se situe entre 0,65 m et 0,70 m au-dessus du plan de cuisson. Il est formellement interdit d'installer la hotte à une distance inférieure à 0,65 m pour éviter tout risque d'inflammation des filtres.

Comment raccorder électriquement la hotte ?

La hotte doit être branchée sur une prise 220-240 V avec mise à la terre. Utilisez le cordon fourni (HO5VVF 3×0,75 mm²). En cas de raccordement direct, installez un interrupteur omnipolaire avec ouverture de contact de 3 mm sans couper le fil de terre.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques se nettoient à la main avec un détergent liquide et de l'eau tiède, ou au lave-vaisselle. Un nettoyage tous les deux mois environ est recommandé pour une utilisation normale.

Comment réinitialiser l'alarme des filtres ?

Appuyez sur la touche Renouvellement d'air pendant environ 3 secondes, moteur éteint. L'alarme s'affiche sous forme de FF (filtres à graisse) ou EF (filtres à charbon) et se réinitialise après cette action.

Comment activer la vitesse intensive ?

Appuyez sur la touche Vitesse intensive. Elle fonctionne pendant 10 minutes puis revient à la vitesse précédente. L'affichage indique HI avec un point clignotant.

Comment régler l'arrêt différé ?

Appuyez sur la touche Arrêt différé 30 minutes. La hotte s'éteindra automatiquement après 30 minutes. L'affichage alterne entre la vitesse et le temps restant, avec un point clignotant.

Puis-je remplacer les ampoules moi-même ?

Avant toute intervention, mettez l'interrupteur d'éclairage en position éteinte. Utilisez des lampes de puissance et type identiques à celles d'origine. En cas de doute, faites appel à un professionnel.

Comment installer la hotte en version recyclage ?

Fixez le déflecteur sur le support de conduit, raccordez un tuyau entre la sortie de l'appareil et le déflecteur, puis installez la cartouche de charbon actif en appuyant sur les languettes. Assurez-vous que les grilles de sortie sont en face des sorties du déflecteur.

Quel entretien est nécessaire pour le conduit d'évacuation ?

Vérifiez tous les 6 mois le bon écoulement de l'air vicié dans le conduit d'évacuation. Respectez les prescriptions locales pour l'évacuation de l'air.

Que faire en cas de panne ?

Prévenez votre installateur qui vérifiera l'appareil et son raccordement. Pour les composants électriques, contactez un atelier de réparation agréé par le fabricant. Utilisez toujours des pièces de rechange d'origine.

MODE D'EMPLOI VIZIO FX/2 1100 ROBLIN

Nous vous remercions de la confiance que vous nous avez accordée en Choosing un appareil de la gamme ROBLIN.

Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les importantes conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

1 Raccordement électrique.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50/60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 Conseils d'installation.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V. M. C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité pour véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte.
• La dépression maximale créée dans la pièce doit être inférieure à 0.04 mbar, ce qui évite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

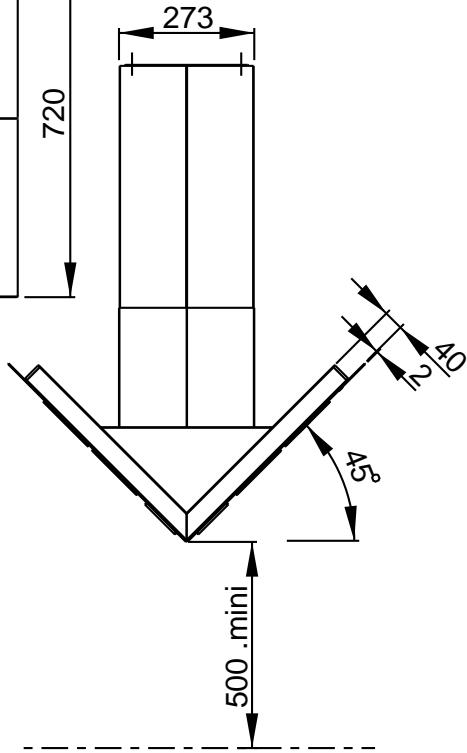

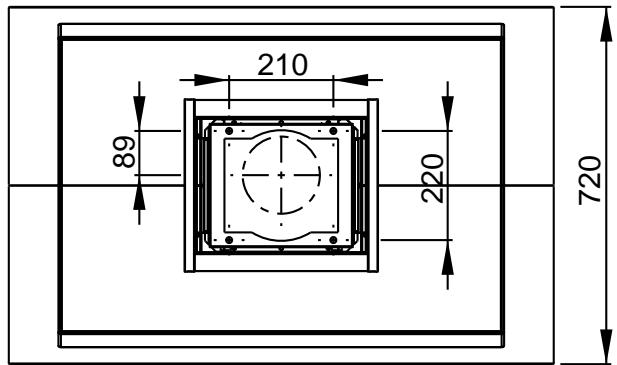

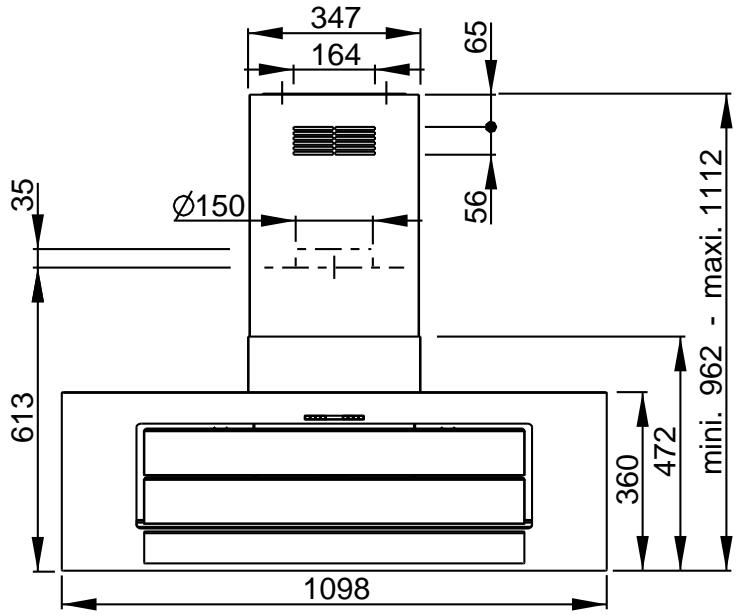

3 POSE de l'appareil

Montage et raccordement doivent être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner auprès des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en

Cas d'accrochage défectueux du à perçage et chevillage.

Ouvrir le colis de la hotte.

Percage du plafond

2) À l'aide d'un fil à plomb, reporter au plafond le centre du plan de cuisson. Tracer les axes parallèlement au plan de cuisson (Fig. 1). 3) Positionner le gabarit de perçage en alignant les axes tracés et le centre avec ceux du gabarit. Tracer les centres des différents perçages à effectuer. (Fig. 2b) 4) Enlever les vis du conduit (Fig. 2a), puis enlever le support de hotte du conduit d'habillage Rep. 7.

Fixation du support de HOTTE

5) Percer le plafond à l'endetrot de la pose, dont un trou de 40 qui permet le passage de l'alimentation suivant la Fig. 2b. Si le plafond est en béton, employer 4 chevilles en fonte pour 10, exclure les chevilles en plastique. Si celui-ci vous semble de solidité douteuse, n'hésitez pas à le renforcer dans les combles (Fig. 3). Fixer solidement le support de hotte à l'aide de 4 tiges filetées 10 mm. 6) Déposer le diffuseur (Fig. 4). 7) Fixer la boîte moteur sur le support de hotte à la hauteur désirée. Voitre hotte est régliable en hauteur par tranche de 50 mm; les 8 vis 5 x 10 T. Hexagonale se logent dans les trousts oblongs permettant une mise à l'aplomb. (Fig. 5 & 6). L'orientation des commandes est représentée sur le gabarit.

Attention : cette phase du montage doit être réalisée à 2 personnes compte tenu du poids de la hotte.

8) Vérifier l'aplomb du conduit.

Raccordement

• Version Evacuation Extérieure :

a- Mettre le clapet anti-retour C sur la sortie de l'appareil (Rep. 6) et raccorder le tuyau flexible à l'évacuation extérieure et à la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 8). b- Raccorder électriquement la hotte (Voir paragraphe Raccordement Électrique). c- Mettre en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières (Fig. 6c). Fixer le haut de conduit au support de hotte en utilisant les vis fournies.

d- Vérifier de nouveau l'aplomb du conduit. e- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).

• Version Recyclage :

a- Fixer le déflecteur ±bR sur le support de conduit. b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l'appareil (Rep. 6) et l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés (Fig. 6c). c- Raccorder électriquement la hotte (Voir paragraphe Raccordement Électrique). d- Mettre en place le haut de conduit 7a constitué de 2 éléments assemblés par 6 boutonnières (Fig. 6c). Veiller à ce que les grilles de sortie soient positionnées en face des sorties du déflecteur R. Fixer le haut de conduit au support de hotte en utilisant les vis fournies.

e- Vérifier de nouveau l'aplomb du conduit.

f- Mettre en place les 2 éléments du bas de conduit (Rep. 7b) (Fig. 9 & 10).

9) Vérifier les connecteurs du moteur (Fig. 11)

10) Vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration. 11) Pour les versions Recyclage : Placer la cartouche à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 6d) 12) Placer les filtres métalliques. 13) Mettre en place les 2 + 2 déflecteurs (Rep. 9)

Tableau de commande

Touche

Marche / Arrêt

Allume et éteint le moteur d'aspiration à la dernière vitesse utilisée.

Affiche la vitesse choisie.

Touche

Réglage vitesse

Diminue la vitesse de service.

Touche

Réglage vitesse

Augmente la vitesse de service.

Touche

Vitesse intensive

Active la vitesse intensive à partir de n'importe quelle vitesse, même du moteur arrêté. Cette vitesse est programmée pour durer 10 minutes, après quoi le système retourne à la vitesse régée au préalable. Sert à faire face à une quantité maximale de fumées de cuisson.

Affiche HI et le point bas à droite clignote une fois par seconde.

Touche

Renouvellement d'air

Active le moteur à une vitesse permettant une aspiration de 100m³/h pendant 10 minutes toutes les heures, puis le moteur s'arrête.

Affiche 24 et le point en bas à droite clignote, quand le moteur fonctionne.

Quand l'alarme filtres est déclenchée, appuyer sur cette touche pendant 3 secondes environ pour remettre l'alarme à l'état initial. Ces indications sont visibles uniquement quand le moteur est étant.

En fin de procédure, le signal affiché précédemment s'éteint :

FF indique qu'il faut laver les filtres à graisse métalliques. L'alarme se déclenche après 100

heures de fonctionnement effectif de la hotte.

EF indique qu'il faut remplacer les filtres au charbon actif et laver les filtres à graisse métalliques. L'alarme se déclenche après 200 heures de fonctionnement effectif de la hotte.

Touche

Arrêt différé 30 minutes

Active l'arrêt automatique retardé de 30 minutes. Utile pour achever d'éliminer toute odeur résiduelle. S'active depuis toutes les positions et se désactive en appuyant sur la touche ou en éteignant le moteur.

Affiche tour à tour la vitesse de service et le temps restant avant l'arrêt de la hotte. Le point en bas à droite clignote.

Touche

Lumière

Allume et éteint l'éclairage.

Touche

Lumière

Allume et étant le second groupe d'éclairage (Éclairage d'ambiance).

5 Conseils d'utilisation

• Pour obtenir une efficacité maximale d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sautes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL. Ne laissez jamais de flammes libres sous la hotte en fonctionnement.
• Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 Entretien

Déconnecter le câble d'alimentation pour toute intervention électrique.

L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

• Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincé) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

• Carrosserie.

Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

• Éclairage.

Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 Garantie et service apres-vente

• En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pièces de rechange d'origine. La non-observation de cette prescription peut compromettre la sécurité de l'appareil.
• Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme : - L'éclairage : lampes incandescentes, halogènes...
• Les filtres.

8 Remarques

Cet équipement est conforme à la norme européenne sur la base tension 2006/95/CE relative à la sécurité électrique et aux normes européennes : 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques-usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Fiche de sécurité class 1, 250 V~ 10A

2 pôles + terre.
