TC707S - Compacteur WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compacteur de déchets
Marque	Whirlpool
Modèle	TC707S
Installation	Sous plan de travail ou intégré
Alimentation électrique	115 V, 60 Hz, 15-20 A, monophasé, prise avec mise à la terre
Dimensions (approx.)	Hauteur : 87-88 cm, Largeur : 38 cm, Profondeur : 59 cm
Poids (approx.)	45 kg
Capacité de compactage	Réduit le volume des déchets d'environ 75 %
Programme Compress (verrouillé)	Maintient la pression pour augmenter la capacité du sac jusqu'à 25 %
Filtre à air à charbon	Réduit les odeurs, ventilateur amovible
Ouverture	Par pédale ou poignée
Démarrage	Pédale pied-actionnée START
Sécurité	Interrupteur à clé OFF/LOCK, verrouillage tiroir en mode Compress
Nettoyage	Surfaces extérieures et intérieur du tiroir et de la caisse avec détergent doux
Entretien	Changement du filtre à air et du sac, nettoyage régulier
Pièces détachées	Sacs de rechange, filtres à air charbon (réf. 4151750), panneaux personnalisés
Réparabilité	Service autorisé Jenn-Air, tél. [phone] (US) / 1-800-807-6777 (Canada)
Garantie	1 an limitée, pièces et main-d'œuvre
Utilisation	Usage domestique uniquement

FOIRE AUX QUESTIONS - TC707S WHIRLPOOL

Comment démarrer le compacteur ?

Ouvrez le tiroir, déposez les déchets, fermez le tiroir, puis soulevez la pédale pied-actionnée START pour lancer le cycle de compactage.

Pourquoi mon compacteur ne fonctionne-t-il pas ?

Vérifiez que le cordon d'alimentation est branché, que le fusible n'a pas grillé ou le disjoncteur déclenché, que le tiroir est bien fermé, et que le bouton à clé est en position ON (marche).

Le tiroir ne s'ouvre pas, que faire ?

Le tiroir s'ouvre uniquement lorsque la presse est complètement relevée. Si le programme Compress est enclenché, le tiroir reste verrouillé jusqu'à ce que vous appuyiez sur la pédale START pour réenclencher.

Comment utiliser le programme Compress ?

Réglez l'interrupteur Compress sur ON, fermez le tiroir et soulevez la pédale START. Le bras reste abaissé pour un compactage supplémentaire. Utilisez-le au moins 30 minutes pour de meilleurs résultats.

Comment changer le filtre à air ?

Insérez les doigts dans le couvercle du filtre, tirez pour déclencher les languettes, retirez le filtre usagé, puis poussez le nouveau filtre en place et remettez le couvercle.

Où puis-je acheter des sacs de rechange ?

Vous pouvez commander des sacs spécifiques auprès de votre marchand local ou en appelant le service client Jenn-Air au 1-800-536-6247 (US) ou 1-800-807-6777 (Canada).

Quels types de déchets ne pas compacter ?

Ne compactez pas des produits toxiques, fluides inflammables, cigarettes allumées, objets chauds, verre (sauf avis contraire), ou articles puants comme la viande crue, les couches, etc.

Comment nettoyer l'intérieur du compacteur ?

Retirez le sac, puis nettoyez le tiroir et la caisse avec une éponge et un détergent doux. Portez des gants pour protéger vos mains des débris de verre. Séchez soigneusement.

Que faire si la presse ne compacte pas ?

Assurez-vous que le tiroir est rempli à plus de la moitié. Les premiers chargements ne compressent pas pleinement. Placez les déchets volumineux au centre du tiroir pour éviter les erreurs.

Comment régler la hauteur de la pédale si elle frotte ?

Marquez la zone de frottement, retirez le tiroir, découpez la pédale le long de la ligne tracée à l'aide de ciseaux ou d'un couteau utilitaire, puis réinstallez le tiroir.

MODE D'EMPLOI TC707S WHIRLPOOL

INTEGRATED

INTÉGRÉS

Guide d'utilisation et d'entretien

Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777 ou visitez notre site Web www.jennair.ca.

Table of Contents/Table des matières 2

COMPACTOR SAFETY 3

INSTALLATION Instructions 4

Déballage. 16 Exigences d'emplacement. 16 Spécifications électriques. 17 Installation sous un comptoir. 17

UTILISATION DU COMPACTEUR 20

Fonctionnement du compacteur 20 Chargement 20 Mise en marche du compacteur 20 Utilisation du programme Compress (compression solide) (Verrouillé) 20 Utilisation du filtrage à air 21 Enlèvement d'un sac rempli 21 Installation d'un nouveau sac 21

ENTRETIEN DU COMPACTEUR 22

Changement du filtre à air 22 Nettoyage 22

DEPANNAGE 23 RECYCLAGE AVEC VOTRE COMPACTEUR 24 ASSISTANCE OU SERVICE 25

Accessoires 25

GARANTIE 27

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire plusieurs fois tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Instructions de sécurité

AVERTISSEMENT : Lors de l'utilisation d'appareils électroménagers, il convient d'observer certaines précautions élémentaires dont les suivantes :

Lire toutes les instructions avant d'utiliser le compacteur. - Une surveillance étroite est nécessaire, lorsque l'appareil est employé par ou près d'enfants. Ne pas permettre d'utiliser l'appareil comme un jouet, ou le faire fonctionner sans surveillance. Verrouiller l'interrupteur à clé lorsque l'appareil n'est pas utilisé et garder la clé hors d'atteinte des enfants. Ne pas toucher les pièces mobiles. - Ne pas faire fonctionner le compacteur si le cordon d'alimentation, la fiche de branchement, le moteur sont endommagés ou après tout dommage quelconque. Faire examiner, réparer ou ajuster le compacteur par un technicien autorisé. Utiliser uniquement pour l'usage auquel il est destiné, tel que décrit dans ce manuel. Ne pas utiliser des accessoires autres que ceux qui sont recommandés par le fabricant.

• Ne pas utiliser cet appareil pour compacter des produits toxiques ou fluides inflammables tels que chiffons imbibés d'huile et vaporisateurs insecticides. Ne pas soumettre au compacteur les articles comme cigarettes ou cigares allumés, ou autres objets en combustion ou chauds. Ne pas surcharger le compacteur.
• Ne pas démonter le compacteur. Un remontage incorrect peut être à l'origine d'un choc électrique, lors de l'utilisation suivante. Manipuler avec soin un sac rempli de déchets. Des objets pointus peuvent percer le sac et causer des blessures. Ne pas surcharger le sac de déchets avec des matériaux pesants tels que le verre.
• Ce compacteur est destiné à l'usage domestique uniquement.

Instructions d'installation

Installateur : Laissez le Guide d'utilisation et d'entretien au propriétaire.

Propriétaire : Gardez le Guide d'utilisation et d'entretien pour référence ultérieure et pour l'usage de l'inspecteur local d'électricité, au besoin.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le compacteur.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Important :

Ne pas saisir la console pour déplacer le compacteur. Commencer dans la pièce où le compacteur sera installé.

1. Retirer le compacteur de son emballage de carton. Enlever tous les matériaux d'emballage et de protection comme ruban adhésif et cales. Avec une solution d'eau tiède et de produit de nettoyage ménager doux, enlever les résidus de cire laissés par les matériaux de protection. Sécher complètement avec un chiffon doux. Pour de plus amples renseignements, voir la section "Nettoyage".
2. Vérifier que le cordon d'alimentation électrique est fixé à l'agrafe à l'arrête du compacteur.

Agrafe du cordon d'alimentation

1. Placer les 2 cornières de protection sur le plancher, près du compacteur. Ouvrir le tiroir du compacteur et placer tous les matériaux d'emballage ou autres articles expédiés dans le tiroir. Ne pas placer le sac du compacteur. Saisir la poignée et soulever l'avant du tiroir pour le faire passer au-dessus des butées. Saisir les côtés du tiroir et soulever le tiroir pour le placer du compacteur. Placer le tiroir sur les 2 cornières de protection.

1. Placer les 2 autres cornières de protection sur le plancher, près du compacteur. Saisir les côtés de la caisse du compacteur et placer le compacteur sur le côté, sur les cornières de protection. Retirer la base placée au fond du compacteur avant l'expédition.

A. Pieds de nivellement B. Base d'expédition

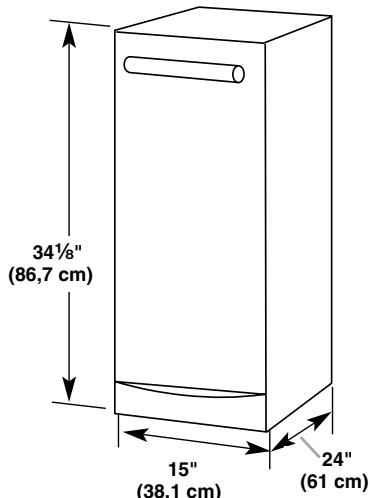

Dimensions du produit

A. La prise électrique reliée à la terre qui doit être à une distance minimum de 3" (7,6 cm) des armoires voisines ou des murs latéraux tel qu'illustré. Elle peut être placée du côté gauche ou du côté droit du produit.

Dimensions de dégagement

A. Laisser un espace libre de 6" (15,2 cm) du côté droit du compacteur pour extraire les sacs du compacteur. B. Laisser un espace libre de 23" (58,4 cm) en avant du compacteur pour ouvrir complètement ouPTRer le tiroir du compacteur.

Averagement

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Méthode recommandée de mise à la terre

Le compacteur est alimenté par un circuit de 115 V CA seulement, monophasé, 60 Hz, 15 ou 20 A ; le circuit doit être protégé par un fusible et convenablement relié à la terre par l'intérimédiaire de la fiche de branchement avec broches de liaison à la terre (voir l'illustration ci-dessous). Il est préféable que cet appareil soit alimenté par un circuit distinct.

Le compacteur doit être relié à la terre lorsqu'il est utilisé pour réduire le risque de choc électrique. Le compacteur est équipé d'un cordon à trois conducteurs et d'une fiche à trois broches de liaison à la terre, pour convenir à la prise de courant appropriée reliée à la terre. Le conducteur vert (ou vert et jaune) dans le cordon est le fil de liaison à la terre. Ne pas connecter le fil vert (ou vert et jaune) à une borne active.

Installation sous un comptoir

REMARQUE: C'est à l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte. S'assurer d'avoir tout le nécessaire pour une installation convenable. C'est au client qu'incombent la responsabilité et l'obligation personnelle de contacter un installateur qualifié pour s'assurer que l'installation électrique répond aux codes et règlements nationaux et locaux.

Outillage et matériaux requis pour l'installation :

Rassembler les outils et pièces nécessaires avant de commencer l'installation.

Niveau Tournevis Phillips n° 2 Ruban à mesurer Tournevis à lame plate Pince Clé polygonale de 5% Ciseaux Couteau utilise

Important :

Ne pas saisir la console pour déplacer le compacteur.

Glisser le compacteur sur le carton ou le panneau de bois dur avant de déplacer le compacteur sur le plancher, pour empêcher d'endommager le revêtement du plancher. Ne pas laisser le châssis arrière du compacteur toucher le revêtement du plancher lors du soulevement ou du déplacement du compacteur.

Installation sous un comptoir

1. Mesurer la hauteur de l'ouverture de l'armoire. Le sommet du compacteur devrait être au moins à 1 / 8" (3 mm) du sommet de l'ouverture de l'armoire.

Les roues arrêtées sont prévues pour l'ouverture d'une armoire d'une hauteur de 34 14 (87 cm). Voir Position "1" sur l'illustration suivante.

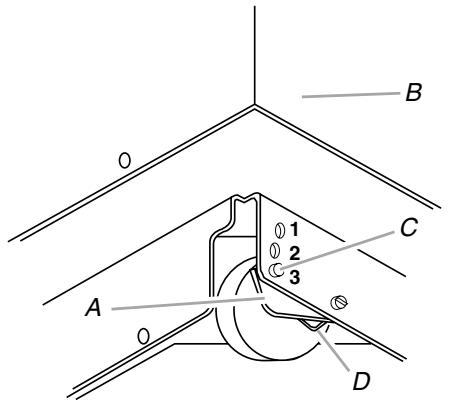

Pour ajuster les autres hauteurs d'ouverture d'armoire :

Desserrer la vis autotaraudante, juste assez pour pouvoir extraire le piton du trou de positionnement "1". Déplacer la roue arrêté et le piton à la position “2” ou “3” au besoin, pour la mesure d'ouverture de l'armoire : Position “2”: hauteur libre de 34 1/4 à 34 7/16 (87 à 87,5 cm)

Position "3": hauteur libre 34 716 à 34 58 (87,5 à 88 cm)

REMARQUE : Pour permettre l'aplomb de l'appareil en position “3”, vous devez peut-être ajouter des cales sous les pieds de l'appareil.

Serrer la vis. Répéter ces opérations pour l'autre roue arrière.

A. Bride porte-roue B. Caisse C. Piston de positionnement D. Vis autotaraudante (pivot)

1. Utiliser la pince pour abaisser les pieds de nivellement hors de l'armoire. Ajuster les pieds de sorte qu'il y aura un espace de 18'' (3 mm) à 14'' (6,4 mm) entre le sommet du compacteur et le sommet de l'ouverture de l'armoire. Placer le compacteur verticalement.
2. Déplacer le compacteur jusqu'au voisinage immédiat de la position d'installation finale.
3. Brancher sur une prise à 3 alveoles reliée à la terre.
4. Déterminer si vous voulez que le cadre du compacteur ou le devant du tiroir soit en affleurement avec le devant de l'armoire.

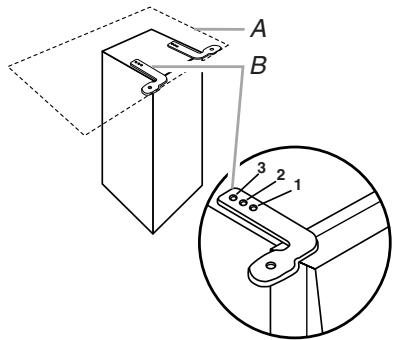

Utilisant les deux vis n° 8 de 18 x 5 / 6 " (8 mm), installer les brides qui restent au sommet de la caisse, au besoin :

Si le châssis du compacteur doit être en affleurement avec l'avant de l'armoire, placer les vis de retenue de la bride dans les trous "1". Si le devant de la bride du tiroir du compacteur doit être en affleurement avec l'avant de l'armoire, placer les vis de retenue de la bride dans les trous "3". Si le compacteur doit être installé à une position intermédiaire, entre “1” et “3” placer les vis de retenue de la bride dans le trou “2”.

A. Dessus du comptoir B. Bride de retenue

1. Soulever lentement et légèrement le devant et faire rouler le compacteur dans l'ouverture de l'armoire.

En utilisant les deux vis n° 8 de 18 × 1/2 (12 mm), fixer les brides de retenue en-dessous du comptoir avec les vis de montage.

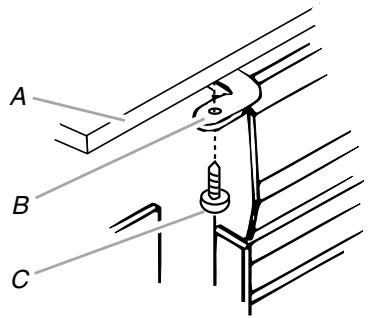

Installation sous le comptoir

A. Dessus du comptoir B. Bride de retenue C. Vis de montage

Si les brides ne peuvent pas être fixées au-dessous du comptoir, fixer les agrafes de montage aux brides. Fixer le compacteur au devant de l'armoire avec les vis dans les agrafes de montage.

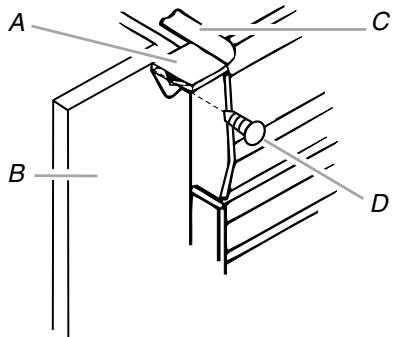

Montage à l'avant de l'armoire

A. Agrafe de montage B. Armoire C. Bride de retenue D. Vis de montage

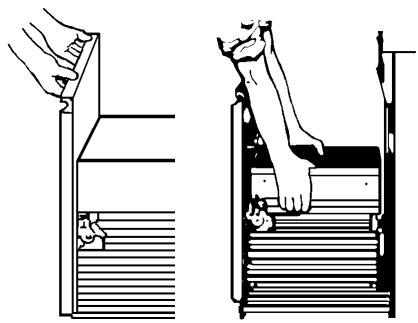

1. Saisir les côtés du tiroir du compacteur et placer le fond du tiroir dans les glissières. Soulever le tiroir par la poignée pour faire passer l'avant du tiroir au-dessus des butées. Fermer le tiroir. Vérifier qu'il est possible d'ouvrir facilement le tiroir. Si la pédale frotte contre le plancher, voir d'autres instructions à la section "Réglage de la pédale".

Réglage de la pédale

Si la pédale frotte contre le revêtement du plancher, on peut modifier la hauteur de la pédale comme suit :

1. Marquer de chaque côté de la pédale la largeur du matériel qui cause le frottement sur le revêtement du plancher.
2. Retirer le tiroir de l'appareil. (Voir l'étape 3 à la section "Déballage").
3. À l'aide d'une règle et d'un crayon ou d'une craie, tracer une ligne entre les marques tracées de chaque côté de la pédale.
4. À l'aide de ciseaux ou d'un couteau utilitaire, découpez la pédale le long de la ligne.
5. Réinstaller le tiroir. Si la pédale frotte toujours sur le revêtement du plancher, répéter les étapes 1 à 4.

Dimensions

Utiliser ces dessins de dimensions pour créer un panneau personnalisé à utiliser sans trousse de garniture. Le panneau doit avoir une épaisseur minimale d'au moins 12 (13 mm).

Installation

1. Ôter les deux butées de caoutchouc dans les angles inférieurs de la façade du tiroir. Conserver les butées ; jeter les vis.
2. Aligner le bas du panneau personnelisé avec le bas de la façade extérieure du tiroir et le reste du panneau sur la patte de support.

REMARQUE: Le bas du panneau personnelisé ne devrait pas dépasser au-dessous de la patte de support inférieure en bas/au centre de la façade extérieure du tiroir.

1. Fixer le panneau personnelisé sur la façade extérieure du tiroir - utiliser quatre vis à bois n° 8 × 1, placer depuis la façade interne du tiroir.
2. Fixer les tringles quart de rond 15'' × 12'' le long de la rive interne supérieure de la façade du tiroir - utiliser de la colle ou des vis.

A. Panneau personnalisé B. Quart-de-rond de 15'' × 12'' C. Façade du tiroir D. Position des quatre vis à bois n^ 8 × 1

Fonctionnement du compacteur

La presse de compactage est la partie du compacteur qui compresse les déchets. La presse de compactage ne descend pas jusqu'au fond du tiroir. Les premiers déchets chargés ne seront donc pas comprimés les premières fois que vous chargez le compacteur.

REMARQUE: Le tiroir du compacteur doit être rempli à plus de la moitié avant que le compacteur de déchets puisse commencer à compresser la charge.

Vous peuvent entendre un bruit lorsque le verre se brise. Des bouteilles en verre robuste peuvent ne pas se briser du tout. Les déchets dans un sac plein de compacteur occuperont environ le quart du volume original.

Charger les déchets volumineux, bouteilles et canettes au centre du tiroir. Les bouteilles ou les canettes qui n'ont pas été mises au centre du tiroir peuvent être coincées entre la presse et le tiroir. Le commutateur du tiroir peut détecter une "erreur de charge" et renvoyer la presse à la position "supérieure" sans qu'il y ait compactage.

Chargement

IMPORTANT: Ne pas enforcer les articles dans le compacteur avec les pieds ou les mains.

REMARQUE : Vous ne verrez pas les déchets se faire presser les quelques premières fois que vous chargez le compacteur. Le tiroir du compacteur doit être environ à moitié replié avant que le compacteur puisse commencer à presser la charge.

1. Ouvrir le tiroir. Soulever et tirer la poignée ou appuyer sur la pédale pour ouvrir le tiroir.

REMARQUE: L'appui sur la pédale ouvre le contenant de 3" à 6" (7,6 cm à 15,2 cm), selon la charge.

1. Placer les déchets dans le compacteur.

Envelopper de papier ou recouvrir les déchets humides ou salissants. Ne pas mettre dans le compacteur des matières susceptibles de dégager des mauvaises odeurs, telles que de la viande crue, du poisson, des pelures d'ananas, des couches jetables ou des articles d'hygiène personnelle. - Charger les bouteilles ou canettes sur le côté au centre du tiroir. Ne pas placer les bouteilles dans une position verticale.

1. Fermer le tiroir.

Mise en marche du compacteur

1. Ouvrir le contenant. Déposer les déchets.
2. Laisser le bouton à clé à la position ON (marche).
3. Régler l'interrupteur du programme Compress (compression solide) à OFF (arrêt).
4. Fermer le contenant.
5. SOULEVER la pédale pied-actionné de START (DÉBUT) pour commencer le programme.

Utilisation du programme compress (compression solide) (verrouille)

Le programme Compress (verrouillé) prolonge l'utilisation du sac en exerçant une pression constante sur les déchets pour les empêcher de se décompresser. L'utilisation régulière du programme Compress peut accroître la capacité du sac jusqu'à 25 pour cent.

Durant le programme Compress, le bras de compression reste en position abaissée pour un compactage supplémentaire. Le tiroir est verrouillé et ne peut être ouvert quand le bras est abaissé.

Pour les résultats, utiliser le programme Compress pendant des périodes d'au moins 30 minutes.

1. Ouvrir le contenant. Déposer les déchets.
2. Régler l'interrupteur du programme Compress du compacteur sur ON (marche).

1. Fermer le contenant.
2. SOULEVER la pédale pied-actionnée de START (DéBUT) pour commencer le programme.
3. Le contenant reste VERROUILLE jusqu'à ce que l'on procède au RÉENCLENCHEMENT en en serrant la pédale pied-actionnée de START (DéBUT).

Utilisation du filtre à air

1. Régler l'interrupteur du filtré à air sur ON (marche). Le ventilateur crée un mouvement d'air dans le compactor pour éliminer les odeurs.

REMARQUE: Le filtre à air au charbon fonctionne seulement lorsque le bouton à clé est à la position ON (marche).

1. Régler l'interrupteur du filtre à air sur OFF (arrêt) pour éteindre le ventilateur.

Enlèvement d'un sac rempli

Lorsque les déchets sont comprimés jusqu'au sommet du tiroir, enlever le sac. Si le sac est trop lourd, comprimer moins de déchets la fois suivante.

IMPORTANT: Ne pas enforcer les articles dans le compacteur avec les pieds ou les mains.

1. Tirer le tiroir pour l'ouvrir complètement.
2. Dégager le haut du sac des boutons de retenue du sac. Tirer vers le haut sur les 4 revers du sac. Fermer le sac avec les attaches fournies.

1. Abaisser le levier de verrouillage et incliner le coude du tiroir pour l'ouvrir.

1. Retirer le sac en le soulevant.

Installation d'un nouveau sac

Ne pas utiliser d'autres sacs que ceux qui sont spécialement conçus pour être utilisés dans votre compacteur. Commander des sacs de remplacement pour le compacteur chez votre marchand local ou en composant le numéro sans frais sur la couverture ou à la section "Assistance ou Service".

Important :

Avant d'installer un nouveau sac, s'assurer que :

Le côté du tiroir est bien verrouillé. Le contenant est propre et exempt de débris.

1. Placer le sac dans le tiroir. Ouvrir le sac et replier le bord supérieur du sac par-dessus le bord du tiroir.

1. Immobiliser le sac en engageant les 4 trous pré-perçés sur les boutons de retenue du sac. Les trous s'agrandiront sur les boutons sans endommager le sac.
2. Pousser l'intérieur du sac contre le fond du tiroir, les côtes et les coins du tiroir, pour qu'il s'adapte bien.

Entretien du compacteur

Votre nouveau compacteur est conçu pour vous donner de nombreuses années de service fiable. Toutefois, vous avez quelques mesures à prendre pour bien maintenir le rendement de votre compacteur. Cette section vous expliquera comment nettoyer et prendre soin de votre compacteur.

Changement du filtre à air

On recommande d'utiliser soit le filtre à air au charbon dans le compartiment du filtre.

Pour commander les filtres au charbon de remplacement qui conviennent, composer le numéro sans frais indiqué sur la couverture ou à la section "Assistance ou Service".

1. Insérer le bout des doigts dans le couvercle du filtre à air et le tirer jusqu'à ce que les languettes latérales se déclenchent. Soulever le couvercle pour le dégager des languettes à la base.

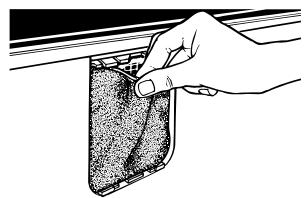

1. Enlever le filtre à air en tirant sur le bord supérieur du filtre. Le filtre devrait sortir facilement. Jeter le filtre usage.

1. Pour réinstaller le filtre à air, pousser le filtre de rechange en place.
2. Insérer les attaches à la base du couvercle du filtre à air et pousser jusqu'à ce que les languettes latérales s'enclenchent.

Nettoyage

Avant de nettoyer le compacteur, tourner le bouton à clé (ou commutateur à clé) à OFF & LOCK (arrêt et verrouillage) et le retirer.

REMARQUE : Les services autres que les services décrits dans cette section doivent être exécutés par un représentant de service désigné.

Nettoyage des surfaces extérieures

1. Laver les surfaces extérieures (y compris l'acier inoxydable) avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Ne pas utiliser de nettoyants abrasifs ou rugueux. Rincer et sécher à fond avec un chiffon doux.
2. Essuyer immédiatement les traces de renversement. Certains aliments peuvent endommager le fini s'ils sont laissés à la surface du compacteur à déchets.

Nettoyage de l'intérieur du tiroir

REMARQUE: Il est préférable de porter des gants protecteurs car des petits débris de verre peuvent se trouver dans la caisse.

1. Enlever le sac. Voir la section "Enlèvement d'un sac rempli".
2. Appuyer sur le levier de verrouillage à bascule (ou le loquet de verrouillage sur le côté).

1. Maintenir le levier dans cette position et incliner le côté du tiroir jusqu'à ce que le loquet dépasse le devant du tiroir.

REMARQUE: Il est possible de retirer le côté du tiroir en l'inclinant vers l'extérieur, puis en le soulevant.

1. Laver l'intérieur du tiroir avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer et sécher à fond avec un chiffon doux.
2. Si le côté du tiroir a été enlevé, remettre le côté du tiroir en position inclinée.
3. Abaisser le levier (ou loquet de verrouillage sur le côté) tout en poussant sur le côté du tiroir pour le remettre en position verticale.
4. Verrouiller le côté du tiroir en poussant le levier (ou loquet de verrouillage sur le côté) vers le haut.

Nettoyage de l'intérieur de la caisse

REMARQUE: Il est préférible de porter des gants protecteurs car des petits débris de verre peuvent se trouver dans le tiroir.

1. Tirer le tiroir vers l'extérieur jusqu'à la butée.

REMARQUE : Remarquez comment les roulettes du tiroir se déplacent dans les rainures. Il sera plus facile de replacer le tiroir lorsque vous aurez terminé le nettoyage.

1. Soulever le devant du tiroir pour franchir les butées.
2. Saisir les côtés du tiroir et le tirer jusqu'à ce qu'il sorte complètement. Le déposer délicatement.

1. Passer l'aspirateur à l'intérieur de la caisse. Les liquides renversés ou les déchets humides doivent être nettoyés à la main ou au moyen d'un aspirateur conçu pour aspirer les liquides.

1. Laver l'intérieur de la caisse avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Rincer et sécher à fond avec un linge doux.
2. Pour replacer le tiroir, saisir les côtés du tiroir et insérer les roulettes du tiroir dans les rainures.
3. Soulever le devant du tiroir et le pousser complètement au-delà des butées.

Nettoyage de la presse

REMARQUE : Il est préférible de porter des gants protecteurs car des petits débris de verre peuvent se trouver sur le revêtement de la presse.

1. Enlever les particules de verre en essuyant le revêtement de la presse avec un linge ou un essuie-tout.
2. Enlever les alimentés avec une éponge propre ou un linge doux et un détergent dans de l'eau tiède. Rincer et sécher à fond avec un linge doux.

Nettoyage avant des vacances

Si vous vous absentez pendant plus de quelques jours, enlever le sac du compacteur. Enlever le bouton à clé (ou commutateur à clé) et le remettre hors de la portée des enfants.

Dépannage

Essayer d'abord les solutions suggérées ici ; elles pourraient vous éviter le coût d'une visite de service.

La presse ne compacte pas les déchets

Le tiroir est-il moins qu'à moitié rempli?

Le tiroir doit être rempli à plus de la moitié avant que les déchets soient pressés.

Votre compacteur ne fonctionne pas

Le cordon d'alimentation est-il débranché?

Le brancher dans une prise de courant à 3 alvéoles reliée à la terre.

Un fusible est-il grillé ou le disjoncteur s'est-il déclenché ?

Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.

Le tiroir est-il complètement fermé?

Bien fermer le tiroir et remettre de nouveau en marche le compacteur.

Le bouton à clé est-il tourné complètement sur START (mise en marche)?

Tourner le bouton à clé (commutateur à clé) complètement à START (mise en marche) et le relâcher (sur certains modèles). Voir la section "Mise en marche du compacteur".

Avez-vous appuyé sur ON (marche) avant d'appuyer sur START (mise en marche)?

Appuyer sur ON (marche) avant d'appuyer sur START (sur certains modèles). Voir la section "Mise en marche du compacteur".

Le tiroir ne s'ouvre pas

La presse est-elle complètement relevée?

Le tiroir s'ouvre seulement lorsque la presse est complètement relevée.

Pour relever la presse des modèles avec bouton à clé (ou commutateur à clé) :

Tourner le bouton à clé (commutateur à clé) complètement à START (mise en marche) et le relâcher. Voir la section “Mise en marche du compacteur”.

Pour relever la presse des modèles avec commandes à boutons-poussoirs :

Appuyer sur OFF (arrêt) et ensuite appuyer sur ON (marche). Voir la section "Mise en marche du compacteur".

Le programme Compress (compression solide) est-il enclenché ? Le tiroir reste VERROUILLE jusqu'à ce qu'on le règle de nouveau en boulevant la pédale.

Compression ou force insuffisante

Utilisez-vous assez souvent le programme de compression ?

La compression donne le meilleur résultat lorsqu'on ne place que quelques articles à la fois.

À quelle fréquence remarquez-vous cette situation?

Toutes les bouteilles ne se briseront pas à chaque fois. L'épaisseur du verre d'une bouteille ainsi que la nature des déchets en dessous de celle-ci peuvent empêcher la bouteille de se briser.

Recyclage avec votre compacteur

PETE

HDPE

LDPE

Ces codes indiquent quel type de plastique a été utilisé dans la fabrication du contenant. Votre programme de recyclage confirmera quels sont les codes acceptés pour le recyclage.

OTHER

Les plastiques avec ce symbole ne peuvent pas être recyclés.

Les articles avec ce symbole peuvent être recyclées ou ont été fabriquées à partir de matériaux recyclés.

Un compacteur rend plus efficaces les efforts de recyclage et de décharge de déchets.

Directives de recyclage

Contactez votre programme de recyclage local ou les organisations locales de recyclage pour savoir quels sont les articles acceptés pour le recyclage et comment ils doivent être préparés et organisés. Ces programmes fourniront les directives essentielles de recyclage :

Méthode et fréquence de la collecte - collectes par les services publics et centres de dépôt. - Les catégories des articles recyclables et comment les désignerer. Les contenants en plastique sont identifiés par des codes à la base. Triez-les selon le numéro à l'intérieur des flèches triangulaires. Par exemple, la plupart des bouteilles en plastique de boissons gazeuses et certaines bouteilles de nettoyants ont le code 1; la plupart des cruches de lait et d'eau et les contenants de produits de dessive et d'hygiene personnelle ont le code 2. Les contenants en papier et les boîtes en carton ont aussi des symboles de recyclage pour indiquer si le contenant est recyclable.

• Préparation des articles recyclables. La plupart des programmes de recyclage fournissent des directives spécifiques sur la préparation. Par exemple, il faut rincer les canettes en aluminium et les contenants en plastique et enlever les couvercles, mais souvent les étiquettes peuvent demeurer à la surface.

Important :

Certains articles, tel que le verre, ne devraient pas être mis au compacteur. La plupart des programmes de recyclage n'accepteront pas le verre concassé. Vérifier votre programme de recyclage pour des directives spécifiques sur la préparation des articles recyclables.

Organisation de l'espace de recyclage

Des poubelles pratiques de recyclage sont fabriquées pour convenir dans le tiroir du compacteur. Ces poubelles, de même que les sacs en plastique de compacteur peuvent être achetés dans une variété de couleurs dans les magasins de quincaillerie et les supermarchés. Établir un système de sacs classés par couleur dans un endroit choisi, pour le traitement des articles recyclables. Chaque couleur peut représenter une catégorie d'articles recyclables, d'après les types spécifiés par votre programme de recyclage. Séparer les articles recyclables des articles non recyclables :

• Les articles recyclables peuvent être triés en utilisant les sacs avec codes de couleur. Préparer les articles d'après les directives fournies par votre programme de recyclage.
• Les articles non recyclables devraient être passés au compacteur parce que la compression réduit le volume de déchets à sa taille originale : quatre sacs de déchets peuvent être compactés en un sac. Ceci contribue à réduire le volume de décharge contrôle et les charges relatives au transport d'ordures.

N'OUBLIEZ PAS : Ne vous attendez pas à ce que les articles qui contiennent peu d'air, tels que les journaux pliés, deviennent très compacts.

Compactage d'articles recyclables

La plupart des programmes de recyclage demandent que le client écrase ou aplatisse les articles recyclables tels que les plastiques, les canettes et le carton. Le compactage des articles recyclables contrôle le volume et ainsi réduit les frais de transport et aide aussi à contrôler l'espace de recyclage plus efficacement. Le compacteur est idéal pour une telle tâche. Lorsque le sac en plastique est assez plein pour demander d'être rendu compact, placer le sac dans le tiroir tel qu'indiqué dans "Installation d'un nouveau sac". Ensuite suivre les instructions dans "Utilisation du compacteur". Lorsque le programme de compactage est complété, enlever le sac en plastique tel qu'indiqué dans "Enlèvement d'un sac rempli" et le remettre en remisage jusqu'à ce qu'il soit assez rempli pour être recyclé.

Réduire - Réutiliser - Recycler

Avant de faire un appel pour assistance ou service, veuillez vérifier la section "Dépannage". Cette vérification peut vous faire économiser le coût d'une visite de service. Si vous avez encore besoin d'aide, suivez les instructions ci-dessous.

Lors d'un appel, veuillez connaître la date d'achat et les numéros de modèle et de série complets de votre appareil. Ces renseignements nous aident à mieux répondre à votre demande.

Téléphonez au marchand qui vous a vendu l'appareil ou téléphonez à Jenn-Air au 1-800-JENNAIR (1-800-536-6247) pour localiser une compagnie de service autorisée. Lors d'un appel, veuillez connaître la date d'achat et les numéros de modèle et de série complets de votre appareil. Assurez-vous de conserver la preuve d'achat pour vérifier les conditions de la garantie.

Si le marchand ou la compagnie de service ne peut pas résoudre votre problème, écrivez à:

Jenn-Air Brand Home Appliances

Customer Experience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Adresse internet: www.jennair.com

ou composez le : 1-800-JENNAIR (1-800-536-6247).

Si vous êtes des clients aux É.-U., utiliser l'ATS pour les personnes sourdes, malentendantes ou souffrant de troubles de l'élocution, composez le : 1-800-688-2080 (du lundi au vendredi, entre 8 h et 20 h HNE).

REMARQUE : Pour toute correspondance ou appel au sujet d'un problème de service, veuillez inclure les renseignements suivants :

1. Votre nom, adresse et numéro de téléphone durant la journée.
2. Numéros de modèle et de série de l'appareil.
3. Nom et adresse de votre marchand ou du service d'entretien.
4. Une description claire du problème existant.
5. Preuve d'achat (reçu de vente).

Les guides de l'utilisateur, manuels d'entretien et informations sur les pièces sont disponibles auprès du Centre pour l'expérience de la clientèle des appareils électroménagers de la marque JennAir.

Au canada

Téléphonez au marchand qui vous a vendu l'appareil ou téléphonez à Jenn-Air en composant le 1-800-807-6777 pour localiser une compagnie de service autorisée. Lors d'un appel, veuillez connaître la date d'achat et les numéros de modèle et de série complets de votre appareil. Assurez-vous de conserver la preuve d'achat pour vérifier les conditions de la garantie.

Si le marchand ou la compagnie de service ne peut pas résoudre votre problème, écrivez à:

Jenn-Air Brand Home Appliances

ou composez le 1-800-807-6777.

REMARQUE : Pour toute correspondance ou appel au sujet d'un problème de service, veuillez inclure les renseignements suivants :

1. Votre nom, adresse et numéro de téléphone durant la journée.
2. Numéros de modèle et de série de l'appareil.
3. Nom et adresse de votre marchand ou du service d'entretien.
4. Une description claire du problème existant.
5. Preuve d'achat (reçu de vente).

Les guides de l'utilisateur, manuels d'entretien et informations sur les pièces sont disponibles auprès du Centre pour l'expérience de la clientèle des appareils électroménagers de la marque Jenn-Air.

Accessoires

Pour commander un panneau personnalisé et une poignée de couleur, communiquez avec votre marchand local autorisé.

Sacs de rechange - Appelez pour avoir le numéro de pièce.

Filtres à air à charbon - Commander la Pièce Numéro 4151750

Panneau personnalé et poignée de couleur :

Pierre Numéro W10122178 (noir)

Pierre Numéro W10122177 (blanc)

Pierre Numéro W10122193 (bronze huilé)

Pierre Numéro W10122189 (verre flottant noir)

Pierre Numéro W10122161 (poignée européenne)

Notes

Garantie limitee de un an

Pendant un an à compter de la date d'achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, Jenn-Air, marque de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées "Jenn-Air") paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériel ou de fabrication. Le service doit être fourni par une entreprise de service désignée par Jenn-Air. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s'applique exclusivement lorsque l'appareil est utilisé dans le pays où il a été acheté. À l'extérieur du Canada et des 50 États des États-Unis, cette garantie limitée ne s'applique pas. Une preuve de la date d'achat original est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

La présente garantie ne couvre pas :

1. Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser l'appareil, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
2. Les visites de service pour réparer ou remplacer les ampoules électriques de l'appareil, les filtres à air ou les filtres à eau. Les pièces consomptibles ne sont pas couvertes par la garantie.
3. Les réparations lorsque le gros appareil ménager est utilisé à des fins autres que l'usage unifamilial normal ou lorsque les instructions d'installation et/ou les instructions de l'opérateur ou de l'utilisateur fournies ne sont pas respectées.
4. Les dommages imputables à : accident, modification, usage imprévu ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l'utilisation de pièces consommables ou de produits nettoyants non approuvés par Jenn-Air.
5. Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient signalés à Jenn-Air dans les 30 jours suivant la date d'achat.
6. Toute perte d'aliments due à une défaillance du réfrigérateur ou du congélateur.
7. Les coûts associés au transport du gros appareil ménager du domicile pour réparation. Ce gros appareil ménager est conçu pour être réparé à domicile et seul le service à domicile est couvert par la présente garantie.
8. Les réparations aux pièces ou systèmes résultat d'une modification non autorisée faite à l'appareil.
9. Les frais de transport pour le service d'un produit si vous gross appareil est situé dans une région éloignée où un service d'entretien Jenn-Air autorisé n'est pas disponible.
10. La dépose et la réinstallation de votre gros appareil si celui-ci est installé dans un endroit inaccessible ou n'est pas installé conformément aux instructions d'installation fournies.
11. Les gros appareils ménagers dont les numéros des série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être facilement identifiés. La présente garantie est nulle si le numéro de série d'usine a été modifié ou enlevé du gros appareil ménager.

Le coût d'une réparation ou d'un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

CLAUSE d'exonération de responsabilité au TITRE des garanties implicites; limitation des recours

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. LES GARANTS IMPLICITES, Y COMPRIS LES GARANTS APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE Autorisé PAR LA LOI. JENN-AIR N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUIS OU INDIRECTS. CERTAINES JURIDictions NE PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUIS OU INDIRECTS, OU LES LIMITATIONS DE LA DUREE DES GARANTS IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUEUR DANS VOTRE CAS. CETTE GARANTIE VOUS CONFÉRE DES DROITS JURIDIQUES SPECIFIQUES ET VOUS POUVEZ ÉGÀLEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDIRECTION À UNAUTRE.

Si vous résidez à l'extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Jenn-Air autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, voir d'abord la section "Dépannage" du Guide d'utilisation et d'entretien. Après avoir vérifié la section "Dépannage", de l'aide supplémentaire peut être trouvée en vérifiant la section "Assistance ou service" ou en appelant Jenn-Air. Aux É.-U., composer le 1-800-536-6247. Au Canada, composer le 1-800-807-6777. 6/09

Inscrivez les renseignements suivants au sujet de votre gros appareil ménager pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouvez ces renseignements sur la plaque signalétique située sur le produit.

Nom du marchand

Adresse

Numéro de téléphone

Numéro de modulo

Numéro de série

Date d'achat
