MODE D'EMPLOI GT4175SPS - INSTALLATION 12-04 WHIRLPOOL

Garniture pour modèles MK1170XP, MK1177XP Homologation UL pour utilisation au-dessus des fours encastrés électriques : 27" (68,6 cm) : (Y)RBS275PD, (Y)GBS277PD, KEBI171D, (Y)KEBS177D 30" (76,2 cm) : (Y)RBS305PD, GBS307PD, (Y)KEBI101D, (Y)KEBS107D Table of Contents / Table des matières

• INSTRUCTIONS D'INSTALLATION p. 6
• Outillage recommandé p. 6
• Pièces fournies p. 6
• Dimensions pour le découpage p. 6
• Spécifications électriques p. 6
• Préparation du four à micro-ondes p. 7
• Assemblage du conduit du bas p. 7
• Assemblage du conduit latéral et du conduit supérieur p. 7
• Installation de la bride antibasculement p. 8
• Mise en place du four à micro-ondes p. 8
• Installation du cadre de garniture IMPORTANT: Save Installation Instructions for local electrical inspector’s use. IMPORTANT : Conserver ces instructions d’installation à l’usage de l’inspecteur local des installations électriques. 8205556/3828W5U0443 p. 8

Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : DANGER AVERTISSEMENT Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

INSTRUCTIONS D'INSTALLATION Outillage recommandé Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils indiqués ici.

Ciseaux DIMENSIONS AU-DESSUS DU FOUR ENCASTRÉ 27" (68,6 CM) AU-DESSUS DU FOUR ENCASTRÉ 30" (76,2 CM) Largeur 25¹⁄₂" (64,77 cm) 25¹⁄₂" (64,77 cm) min; 28¹⁄₂" (72,39 cm) max. Profondeur min. 21" (53,34 cm) avec prise de courant en affleurement; min. 22³⁄₄" (57,79 cm) sans prise de courant en affleurement Hauteur 16³⁄₄" (42,55 cm) (pour tous les modèles) Pièces fournies

Spécifications électriques

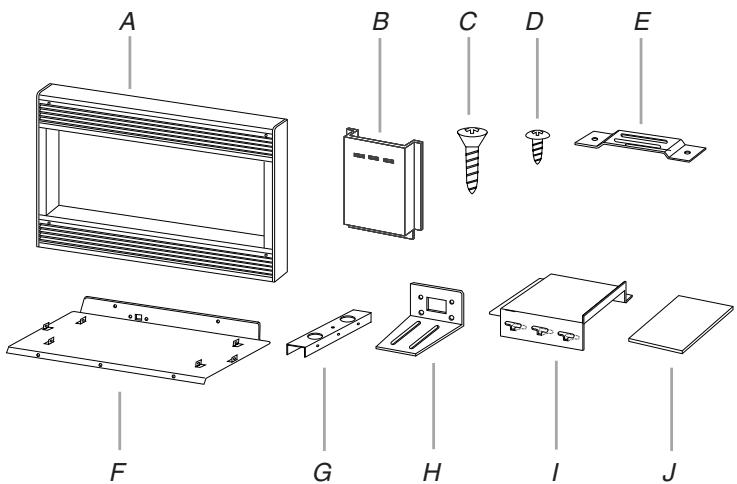

A. Cadre de garniture B. Conduit latéral (1) C. Vis de 1" (4, plus 2) D. Vis de ¹⁄₂" (15, plus 2) E. Bride antibasculement (1)

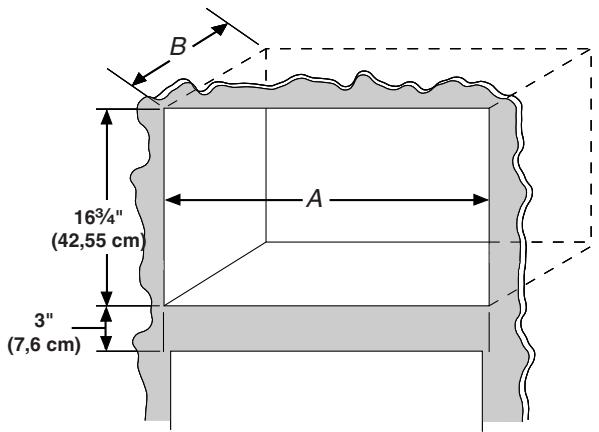

Dimensions pour le découpage

(7,6 cm) A. Largeur B. Profondeur

F. Plancher pour conduit du bas (1) G. Supports de conduit du bas (2) H. Bride du fond (1)

I. Conduit supérieur (1)

J. Gabarit (1) Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non respect de ces instructions peut causer un décès, un incendie ou un choc électrique. Observez les dispositions de tous les codes et règlements en vigueur. L’appareil doit être alimenté uniquement par un circuit de 120 V CA, 60 Hz, protégé par un fusible de 15 ou 20 A (ou le disjoncteur). (On recommande l’utilisation d’un fusible temporisé ou d’un disjoncteur.) On recommande que cet appareil soit alimenté par un circuit indépendant. (Vue arrière du conduit du bas)

INSTRUCTIONS DE MISE À LA TERRE

Pour tout appareil ménager connecté par un cordon de courant électrique : Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d’un itinéraire direct d’acheminement à la terre. Le four à micro-ondes est doté d’un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

A. Bride du fond B. Vis de ¹⁄₂"

3. Installer le conduit du bas avec deux vis de ¹⁄₂".

(Vue avant du four à micro-ondes)

AVERTISSEMENT : L’utilisation incorrecte du

dispositif de liaison à la terre peut susciter un risque de choc électrique. L’utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n’est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien qualifié.

Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien qualifié d’installer une prise de courant à proximité du four à micro-ondes. A. Vis de ¹⁄₂" Assemblage du conduit latéral et du conduit supérieur

CONSERVEZ CES INSTRUCTIONS

Préparation du four à micro-ondes

1. Débrancher le four à micro-ondes avant d'entreprendre

2. Enlever tout article qui se trouve à l'intérieur du four à microondes.

1. Enlever la vis existante sur le côté gauche du four à microondes.

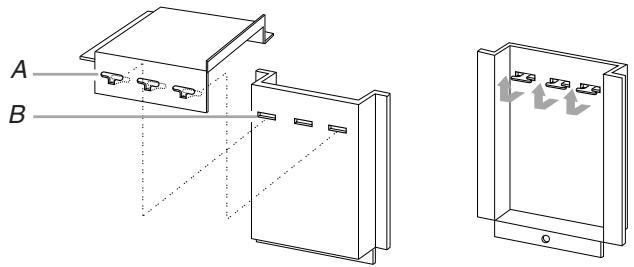

2. Connecter le conduit latéral sur le conduit supérieur :

Insérer les pattes en saillie du conduit supérieur dans les trous du conduit latéral. Rabattre les pattes vers le haut.

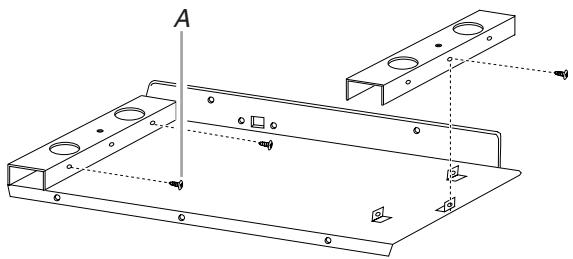

Assemblage du conduit du bas

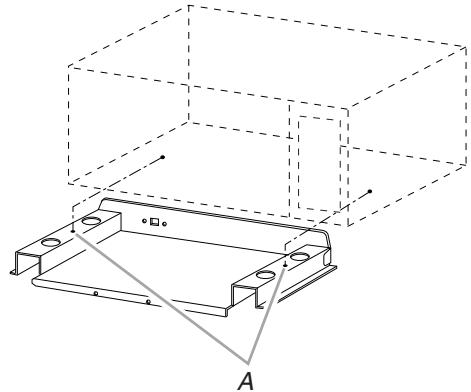

1. Placer les supports sur les pattes de fixation des conduits sur

le plancher. Veiller à ce que les 3 pattes soient à l'intérieur de chaque support. Aligner les trous des pattes avec les trous de passage des vis dans les côtés des supports. Fixer les supports avec six vis de ¹⁄₂"—voir l'illustration. A. Pattes du conduit supérieur B. Trous dans le conduit latéral

REMARQUE : Enlever tout résidu de souillure ou d'huile sur la surface du four à micro-ondes avant de fixer les conduits.

3. Détacher la feuille d'endos du ruban adhésif double face.

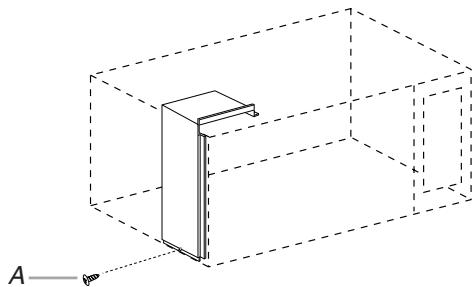

Fixer l'ensemble conduit latéral/conduit supérieur sur le côté gauche de la caisse du four à micro-ondes. Appuyer fermement sur les conduits pour obtenir l'adhésion. Fixer les conduits sur la caisse avec la vis existante. A. Vis de ¹⁄₂"

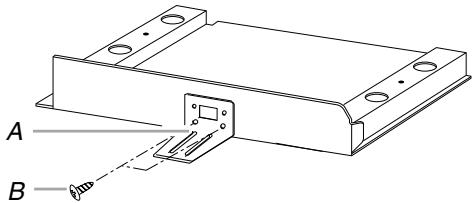

2. Fixer la bride du fond sur le conduit du bas—utiliser deux vis

Installation de la bride antibasculement

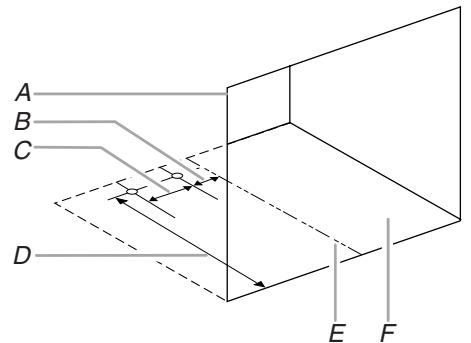

1. Sur le plancher de la cavité, utiliser le gabarit pour marquer la

position du centre des trous de fixation de la bride antibasculement. Veiller à aligner l'axe central du gabarit avec l'axe central du plancher de la cavité. (L'illustration n'est pas à l'échelle.)

2. Brancher le four à micro-ondes.

3. Veiller à centrer le four à micro-ondes dans la cavité; réaliser

la mise en place; engager la bride du fond sous la bride antibasculement.

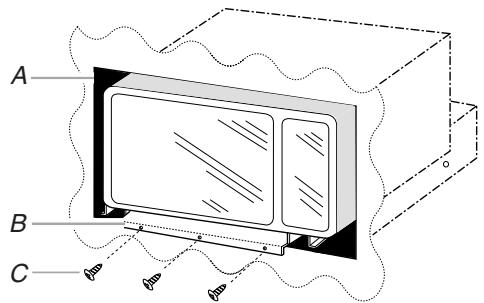

4. Percer des avant-trous à travers la collerette de

positionnement. (Utiliser un foret de ⁵⁄₆₄".) Placer ensuite trois vis de ¹⁄₂" à l'avant du conduit inférieur.

A. Ouverture découpée de la cavité B. Collerette de positionnement C. Vis de ¹⁄₂" D. 16¾" (42,55 cm) E. Axe central F. Plancher de la cavité

2. Percer 2 trous pour la bride antibasculement. (Utiliser un foret

3. Fixer la bride antibasculement sur le plancher avec deux vis

de ¹⁄₂". Installation du cadre de garniture

A. Vis de ¹⁄₂" B. Bride antibasculement Mise en place du four à micro-ondes

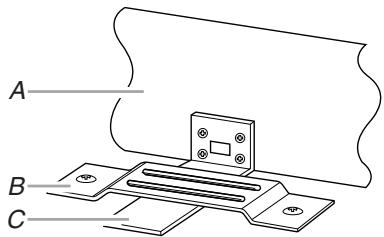

1. Engager partiellement le four à micro-ondes dans la cavité à

travers l'ouverture découpée. REMARQUE : La bride du fond doit être à plat contre le plancher de la cavité, pour l'engagement correct sous la bride antibasculement.

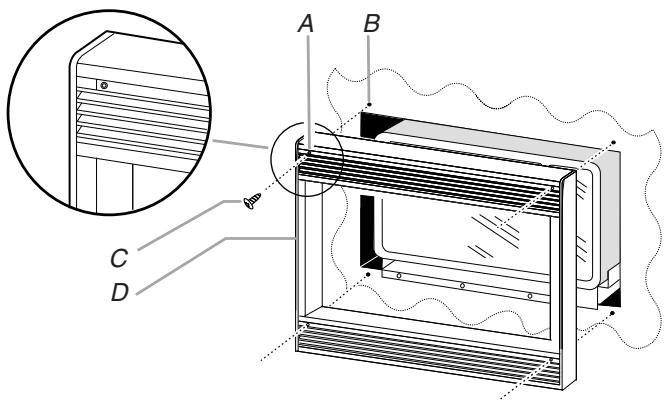

A. Conduit inférieur B. Bride antibasculement C. Bride du fond A. Trou de montage B. Avant-trou C. Vis de 1" D. Cadre de garniture

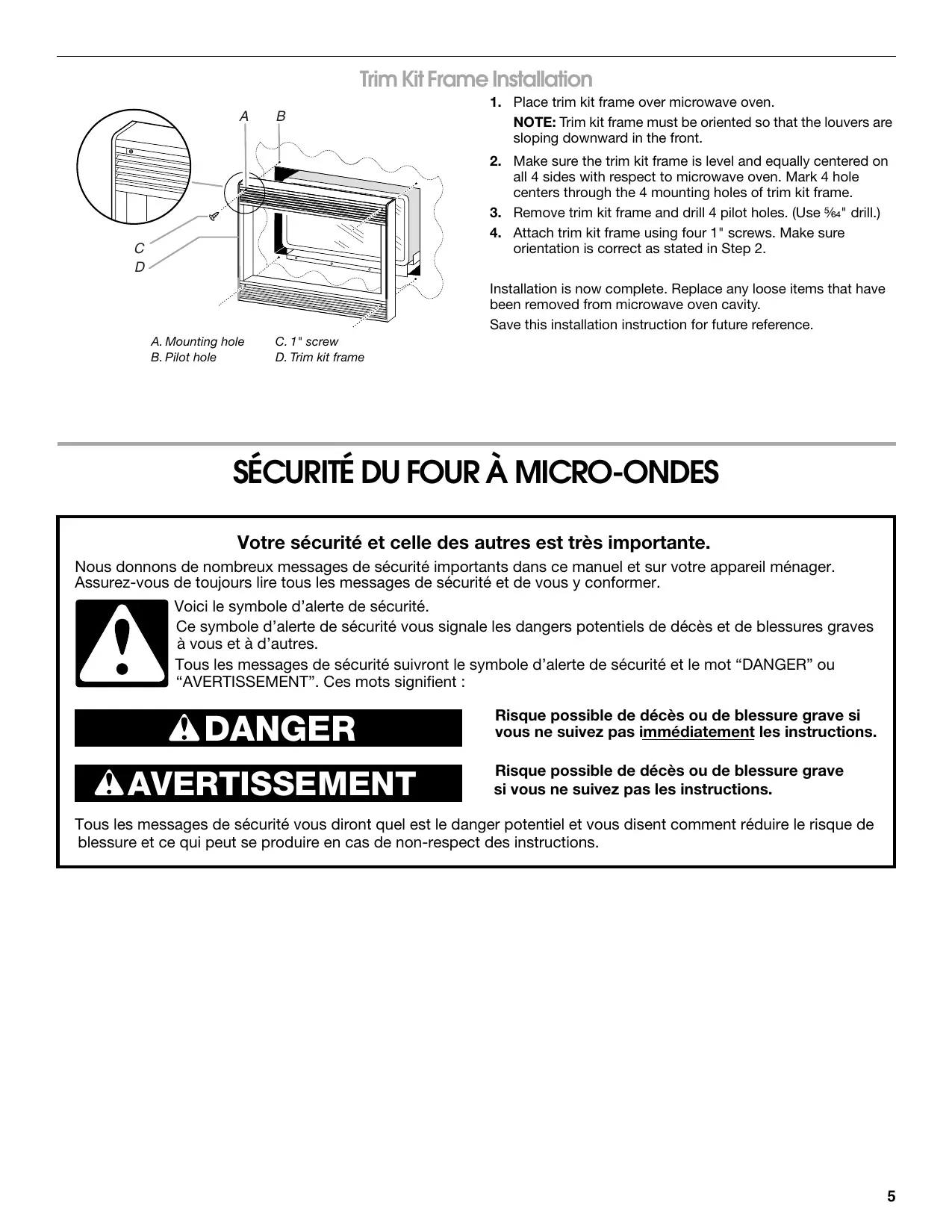

1. Placer le cadre de garniture sur le four à

micro-ondes. REMARQUE : Le cadre de garniture doit être orienté de telle manière que les lames de claire-voie soient inclinées vers l'avant/vers le bas.

2. Veiller à ce que le cadre de garniture soit d'aplomb et centré

par rapport aux 4 côtés du four à micro-ondes. Marquer la position du centre des 4 trous de montage du cadre de garniture.

3. Enlever le cadre de garniture et percer 4 avant-trous. (Utiliser

4. Fixer le cadre de garniture à l'aide de quatre vis de 1". Veiller

à ce que l'orientation soit correcte—voir l'étape 2. L'installation est maintenant terminée. Remettre à l'intérieur du four à micro-ondes tout article qui en a été enlevé. Conserver ces instructions d'installation pour consultation ultérieure. 8205556/3828W5U0443 © 2004. All rights reserved. Tous droits réservés. 12/04 Printed in China Imprimé en Chine
