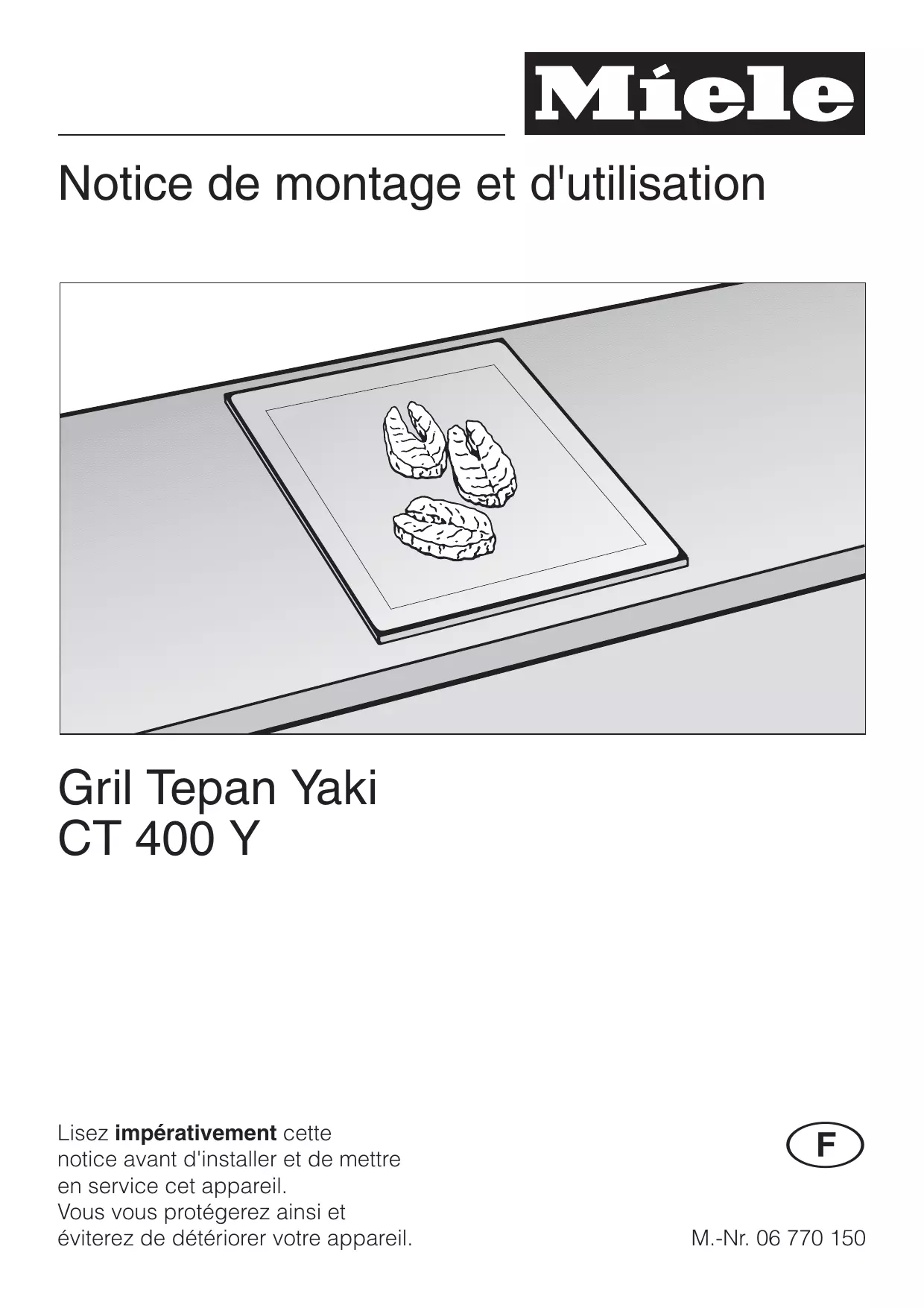

MODE D'EMPLOI CT400Y MIELE
Notice de montage et d'utilisation

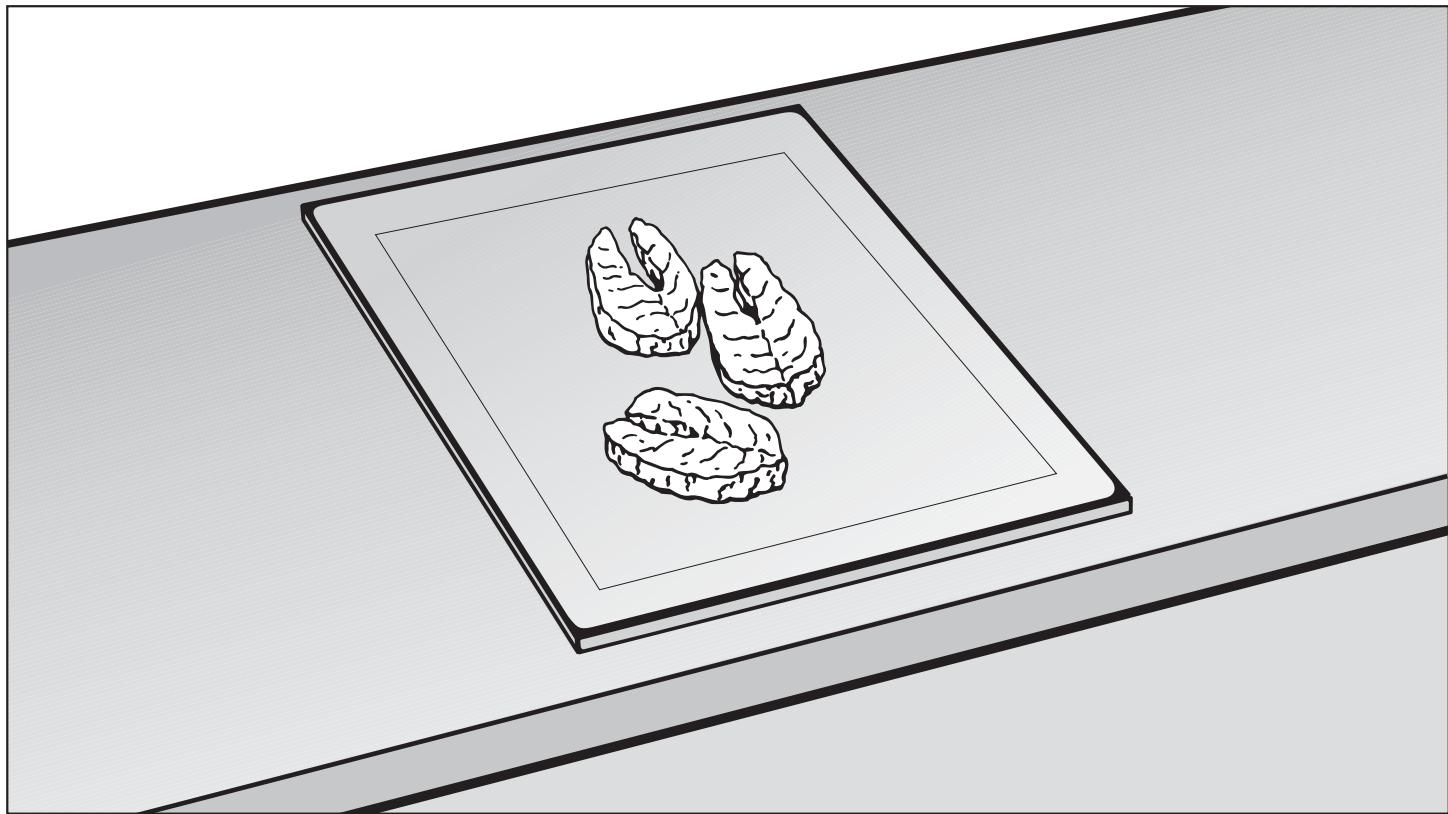

Gril Tepan Yaki CT 400 Y
Lisez impératifement cette notice avant d'instructor et de mettre en service cet apparéil.
Vous vous protégerez ainsi et éviterez de détériorer votre apparéil.
M.-Nr. 06 770 150
Table des matières
Description de l'appareil 3
Prescriptions de sécurité et mises en garde 4
Protection active de l'environnement 9
Avant la première utilisation 10
Information préalable 10
Premier nettoyage et première montée en température 10
Commande 11
Mise en marche et arrêt. 11
Plages de réglage 12
Conseils pour une cuisson réussie 13
Nettoyage et entretien 14
Que faire si ... 15
Service après-vente, plaque signalétique 16
Montage 17
Conseils de sécurité relatifs au montage. 17
Accessoires de montage 21
Cotes d'encastrement 22
Preparation du plan de travail 23
Preparer les perçages pour le bloc de commande. 24
Fixation du bloc de commande 25
Poser les caches de diodes et de bouton 27
Tablette de protection 28
Etanchéité 28
Branchementélectrique 29

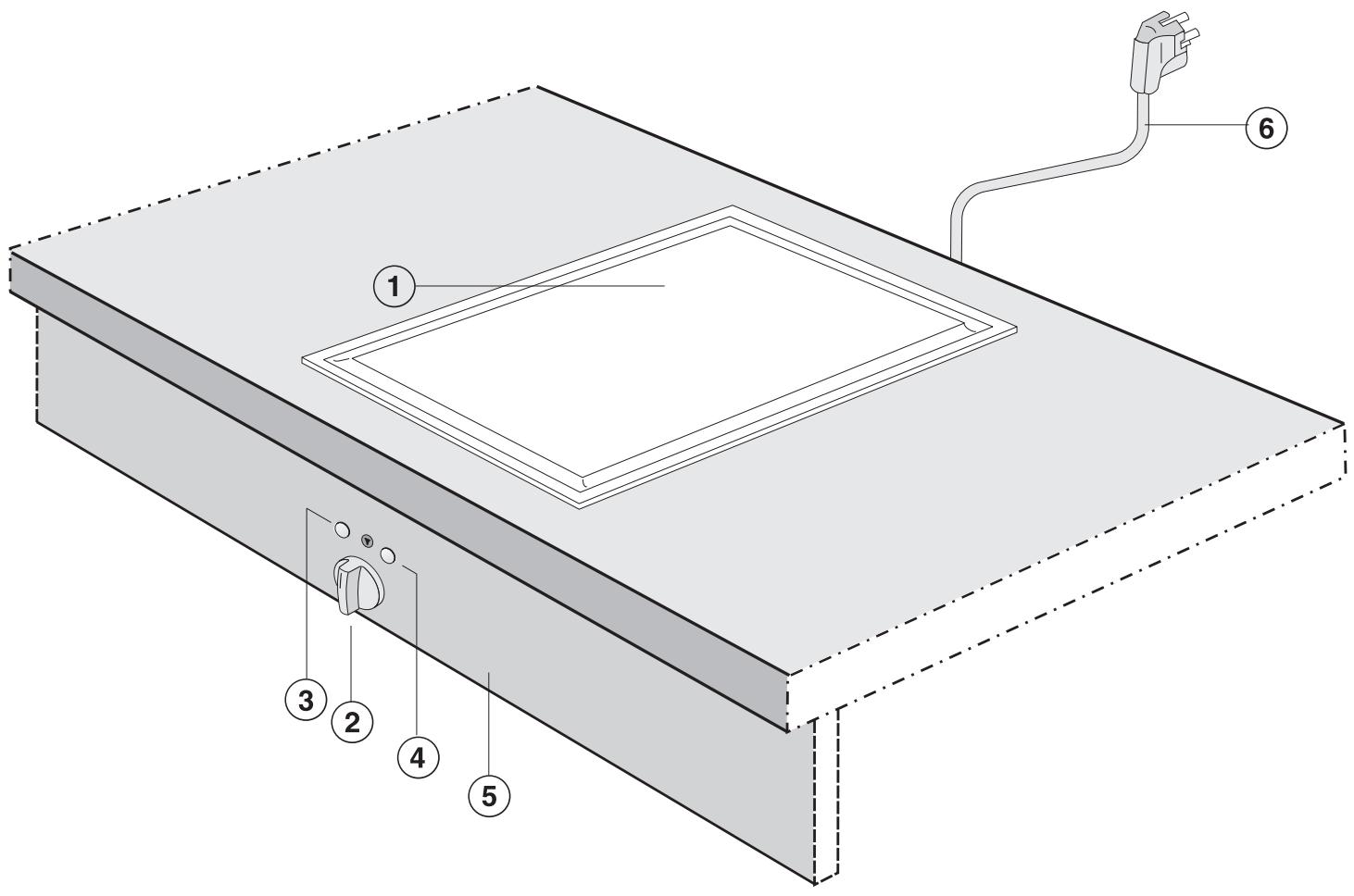

(1) Plaque de cuisson
(2) Bouton de commande
(3) Témoin de fonctionnement (jaune)
(4) Témoin de température (rouge)
(5) Façade de cuisine
(6) Cordon d'alimentation
Les personnes qui ne sont pas en mesure d'utiliser l'appareil en toute sécurité en raison de deficiencies physiques, sensorielles ou mentales ne doivent pas l'utiliser sans la surveillance d'une personne responsable.
Sécurité technique
Avant de brancher le four, comparérez impératifement les données de raccordement (tension et fréquence) figurant sur la plaque signalétique avec celles du réseau électrique. Ces données doivent absolument concorder pour éviter toute dépréciation de l'appareil. Interrogez un électricien en cas de doute.
Si la fiche du cordon d'alimentation est enlevée, l'appareil doit être monté et branché par un électricien compétent qui respecte les prescriptions nationales et recommandations de la Compagnie distributrice d'électricité. Le fabricant ne saurait être tenu responsable des dégats liés à des erreurs de montage ou de branchement.
La sécurité électrique de cet appar- reil n'est garantie que s'il est rac-cordé à un système de mise à la terre homologué. Il est primordial que cette condition de sécurité élémentaire et en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Le fabricant ne peut être tenu pour responsable de dégats causés par une mise à la terre manquante ou défectueuse à l'installation.
Si l'appareil est branché avec une rallonge au secteur, la rallonge et la fiche de connexion doit être protégées contre l'humidité. Choisissez le type de cordon H 05 RR-F (gaine caoutchouc) ou H 05 VV-F (gaine PVC) de section 1,5 mm².
N'ouvrez enaucuncaslacarrosserie de l'appareil.
Un contact évientuel avec les raccordements sous tension et la modification des composants électriques et mécaniques constituent un danger pour vous et peuvent perturber le fonctionnement de l'appareil.
Utilisation conforme
Lisez le mode d'emploi avant d'utiliser votre apparéil pour la première fois. Vous vous protégerez ainsi et éviterez de détériorer votre apparéil.
N'utilisez cet apparéil qu'après encastrement. Seul l'encastrement permet d'éviter tout risque de contact avec les composants sous tension.
Cet apparéil est prévu pour une utilisation domestique et exclut tout usage professionnel.
Utilisez cette table de cuisson uniquement pour cuisiner des aliments. Toute autre utilisation est interdite et pourrait être dangereuse. Le fabricant n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.
N'utilisez pas la table de cuisson pour chauffer la piece. Les objets inflammables à proximité peuvent en effet prendre feu en raison du fort dégagement de chaleur élevé. La durée de vie de l'appareil s'en trouverait également réduite.
Cet apparéil ne doit pas être installé et utilisé à l'air libre.
Précautions à prendre avec les enfants
L'utilisation de cet apparéil est prévue pour les adultes qui ont pris connaissance de ce mode d'emploi. Les enfants n'ont pas suffisamment conscience des dangers qu'implique l'utilisation de cet apparéil. Vous devez donc les surveiller attentivement.
Les enfants plus âgés ne peuvent utiliser l'appareil que si son utilisation leur a été expliquée clairement, de manière à ce qu'ils l'utilisent correctement et soient conscients des dangers entrainés par une mauvaise manipulation.
Les enfants ne doivent pas jouer avec cet apparéil.
L'appareil chauffe beaucoup pendant le fonctionnement et reste très chaud quelque temps après l'arrêt. Teze les enfants éloignés de l'appareil jusqu'à ce qu'il ait suffisamment refroidi pour écarter tout risque de blessure.
Ne rangezaucun objet pouvant intéresser les enfants sur des étagères au-dessus ou à l'arrière de l'appareil. Ils pourraient'être tentés de grimper sur la table de cuisson. Risque de brûlure !
Prescriptions de sécurité et mises en garde
Les emballages (sachets, polystyrene, par ex.) peuvent être dangereux pour les enfants. Risque de suffocation! Rangez les emballages hors deportée des enfants et jetez-les aussi vite que possible.
Il faut débrancher des réseaux d'alimentation électrique et gaz les apparèils hors d'usage et sectionner leur cordon d'alimentation car ils peuvent constituer un danger pour les enfants.
Protection de l'appareil contre les déteriorations
La plaque est brûlante pendant le fonctionnement. N'utilisez donc pas de couverts en plastique. Mème les couverts en plastique thermorésistants ne sont pas appropriés.
N'utilisez pas de nettoyeur vapeur. La vapeur risque de toucher les composants conducteurs et de provoquer un court-circuit. La vapeur sous pression pourrait provoquer des déterriorations irrémédiables sur les surfaces et les composants pour lesquelles le fabricant Decline toute responsabilité.
Protection contre les brûlures
L'appareil chauffe beaucoup pendant le fonctionnement et restebrûlant quelque temps après l'arrêt. Faites attention à ne pas toucher l'appareil tant qu'il risque d'être chaud.
Portez des gants ou des maniques thermoisolés pour cuisiner lorsque la plaque est chaude. Ceux-ci ne doivent être ni trempés ni humides. En effet la chaleur se propage rapidement dans les tissus mouillés. Vous pourriez vous brûler.
Ne réchauffez pas de récipient fermé (boîte de conserve par ex.) avec la table de cuisson gaz. La surprisefaction provoquée par le réchauffement pourrait faire exploser le récipient ou la boîte de conserve. Risque de blessure et de brûlure!
N'utilisez pas la table de cuisson comme repose-plats.
L'objet déposé risque - en fonction de son matériel - de chauffer (risque de brûlure), de commencer à fondre ou à brûler si l'appareil est enclenché par inadvertance ou s'il était encore chaud.
Ne recouvre jamais la table de cuisson d'un torchon ou d'une feuille de protection pour fours. Il y a risque d'incendie si l'appareil est enclenché par inadvertance.
Ne laissez pas la table de cuisson enclenchée sans surveillance lorsque vous cuisinez avec des graisses ou de l'huile chaudes. Les huiles ou graisses surchauffées peuvent s'enflammer et mêmemettre le feu à la hotte. Risque d'incendie!
Si néanmoins il arrivait que de la graisse ou de l'huile chaude s'en-flamme, n'essayez enaucun cas d'éteindre les flammes avec de l'eau.
Etouffez les flammes avec une couverture ou un torchon humide.
Ne flambez jamais sous une hotte. Les flammes peuvent ymettre le feu.
En cas de défectuosity
Si vous constatEZ une anomalie dans le fonctionnement de votre apparéil, mettez-le hors tension puis oTez le fusible. Les fusibles doivent etre entièrement oTs. Si l' apparéil n'est pas encastré ou branché fixement, vous devez également débrancher le cordon électrique du reseau en tirant sur la fiche et non sur le cordon. Contactez le service après-vente.
Assurez-vous que la plaque ne peut pas etre branchée sur le secteur avant la fin de la réparation.
Les réparations doivent être exclusivement effectuées par des techniciens agrésés Miele. Des réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur et risquent de détériorer l'appareil. N'ouvrez enaucun cas la carrosserie de l'appareil.
La réparation de l'appareil pendant la période de garantie doit être effectuee exclusivement par un Service Apre's Vente agreé par le fabricant, si non vous perdrez le bénéfice de la garantie en cas de pannes ulterieues.
Protection contre d'autres dangers
En cas d'utilisation d'une prise à proximé de la table de cuisson, veillez à ce que le cordon électrique de l'appareil utilisé ne soit pas en contact avec la table de cuisson en cours de fonctionnement. L'isolation du cordon pourrait être endommagée. Risque de décharge électrique!
Réchauffez toujours suffisamment les aliments. Les germes évientellement présents dans les aliments ne sont détruits que par une température suffisamment élevé maintenue le temps nécessaire.
Elimination de l'emballage
L'emballage est nécessaire car il protège l'appareil des avaries de transport. En principe, le revendeur reprend l'emballage de votre appareil à sa mise en service. Le recyclage de l'emballage économique les matières premières et réduit le volume des déchets à éliminer. Si vous vous en débarrasssez vous-même, renseignez-vous auprès de la mairie de votre municipalité sur la localisation du container le plus proche acceptant ces déchets.
Enlèvement de l'ancien apparéil
Les ancients apparils contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent enaucun cas votre apparil avec les déchets.
Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et spécialement adaptations à l'enlèvement de ce type d'appareils.
Gardez l'ancien apparéil hors de portée des enfants jusqu'à son enlevement, pour éviter tout accident. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".
Information préalable
Collez la plaquette signalétique jointe à l'appareil à l'endroit précisé au chapitre "Plaurette signalétique".
Veuillez conserve r ce tice et la transmettre a un eventuel futuro propriete.
Premier nettoyage et première montée en température
Avant de l'utiliser pour la première fois, nettoyez la plaque avec de l'eau et du liquide vaisselle et séchez-la ensuite.
Les éléments en métal sont protégés par un produit d'entretien spécial. C'est pourquoi une odeur passagère peut se dégager lors de la première utilisation de l'appareil.
L'odeur et l'eventuelle vapeur d'eau dégagées disparaisent rapidement et n'indiquent en rien un mauvais branchement ou une défectuosité de l'appareil.
Mise en marche et arrêt

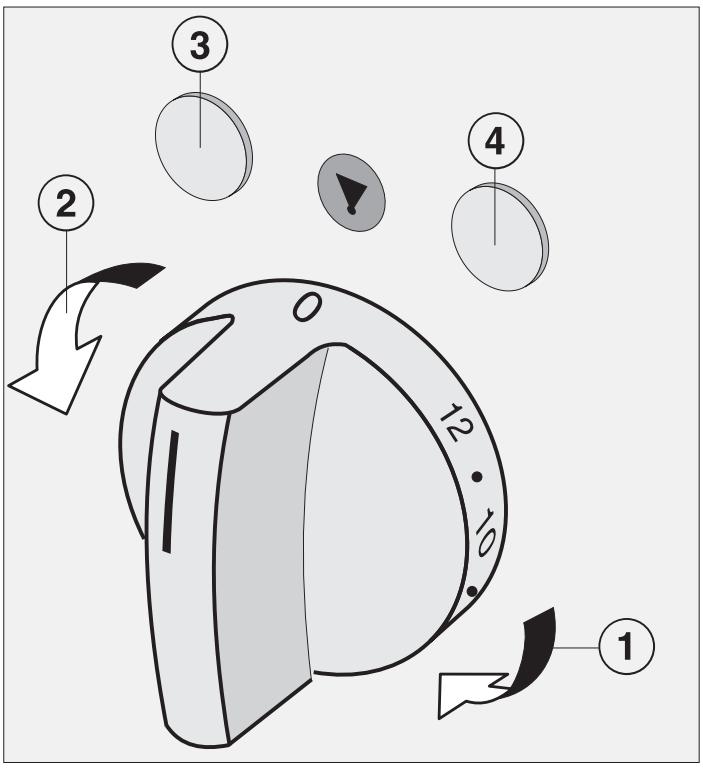

Pour enclencher la plaque de cuisson, tournez le bouton vers la droite ① et pour l'arrêter, tournez le bouton vers la gauche ②
Le bouton ne peut pas etre tourné sur "0" en passant par "12".
Dès l'enclement de la plaque, le témoin de fonctionnement ③ et le témoin de température ④ s'allument. Le témoin de température ne fonctionne que lorsque le chauffage est en marche.
Plages de réglage
| Type de cuisson | Plage de réglage |
| Pourmaintenir des alimentescuits au chaud | 1 - 2 |
| Pour cuire des fruits coupés en morceaux, pommes, pêches, bananes, etc. | 2 - 4 |
| Pour cuire les légumes coupés en morceaux, poireaux, championons, poivrons, oignons, etc. | 5 - 7 |
| Cuisson douce de poisson (pané) | 7 - 9 |
| Cuisson rapide de viande, de poisson à chair ferme, d'oeufs au plat, de crépes, etc. | 9 - 11 |
| Cuisson de croquettes de pommes de terre, crevettes, épis de maiis | 11 - 12 |
Ces valeurs sont données à titre indicatif. La durée de cuisson dépend du type d'aliments, de sa forme et de la quantité.
Conseils pour une cuisson réussie
Avant chaque utilisation, rincez la plaque de cuisson afin d'enlever la poussière qui pourrait s'être déposée.
- Préchauffez systématiquement la plaque pendant 8 à 10 minutes. Réglez ensuite la puissance souhaitation pour la cuisson. Pour les puissances 9 à 12, il est possible de préchauffer avec le niveau de puissance 12.
- La plaque de cuisson doit être suffisamment chaude, surtout avec la viande. Si la température est trop faible, trop de jus de viande s'écoule.
- Pour faire revenir les aliments sur la plaque, un peu de graisse suffit. Pour les aliments marinés, il n'est pas nécessaire d'enmettre. Attendez pourmettre la matière grasse que le voyant de température soit éteint.
-
N'utilisez que des huiles ou graisses qui supportent les haute temperatures.
-
Les aliments marinés sont particulièrement savoureux.
- Séchez les aliments humides avec de l'essuie-tout afin d'éviter les éclaboussures.
- Ne salez la viande qu'à la fin de la cuisson, sinon elle s'assèche.
N'utilisez pas de nettoyeur vapeur. La vapeur risque de toucher les composants conducteurs et de provoquer un court-circuit. La vapeur sous pression pourrait provoquer des déteriorations irrémédiables sur les surfaces et les composants pour lesquelles le fabricant Decline toute responsabilité.
N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, du chlorure, ni de bombepour fours, de produit de lavage pour lave-vaisselle. La laine d'acier, les éponges à tampon abrasif et les brosses dures sont également proscrits. N'utilisez pas non plus d'éponges contenant des restes de produit détergent.
Si vous utilisez un produit de nettoyage spécial inox, veuillez vous conformer aux conseils d'utilisation du fabricant.
Rincez ensuite à l'eau claire. Vous éliminerez ainsi les restes de produit de nettoyage, qui pourraient sinon se mélanger aux alimentés à la prochaine'utilisation.
Essuyez toujours la plaque après l'avoir lavée afin d'eviter les traces de calcaire.
Nettoyez votre appareil après chaqueutilisation.
Enlevez immédiatement les salissures grossières avec une spatule.
Laissez refroidir l'appareil jusqu'à ce que vous puissiez le toucher sans dangere, versez un peu d'eau mélangée à du liquide vaisselle dessus afin d'amollir les traces. Enlevez les salissures avec une spatule et essuyez avec un chiffon humide.
Nettoyez ensuite soigneusement la plaque de cuisson avec quelques gouttes de produit de nettoyage spécial inox et un chiffon propre humide.
Rincez ensuite la plaque de cuisson puis séchez-la avec un chiffon propre.
N'utilisezURTout pas de produit d'entretien inox sur la plaque de cuisson !
La réparation des apparils électriques doit être exclusivement effectuee par des techniciens agréés Miele. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.
Que faut-il faire si .
... la plaque de cuisson ne chauffe pas bien qu'elle soit enclenchée ?
Vérifiez si leFuse de l'installation domestique a sauté. Dans ce cas, averitissez un electricien ou le service après-vente.
Service après-vente, plaque signalétique
En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :
-党的建设 - titre revendeur Miele ou
- le service après-vente Miele.
Veuillez indiquer le modele et la reférence de votre apparéil. Ces deux indications figurent sur la plaque signalétique
Collez la plaque signalétique dans l'encadré. Vérifiez que la désignation de votre apparéil coincide avec la référence de l' apparéil indiquée sur la couverture du mode d'emploi.
Conseils de sécurité relatifs au montage
Afin d'éviter tout dégât sur l'appareil, celui-ci ne doit être intégré qu'une fois le montage du meuble supérieur et de la hotte effectué.
Les bois de placage des plans de travail doivent etre traités avec une colle thermorefractaire (100^) pour eviter qu'ils ne se decollent ou se déforcment.
Les fileurs de finition muraux doivent également être thermorefractaires.
Le montage et la mise en service de cet apparéil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectuels que par des entreprises spécialisées ou des professionsnels, en veillant à ce que les conditions nécessaires au fonctionnement de l' apparéil en toute sécurité soient réunies.
Le branchement électrique de l'appareil doit être disposé de telle façon qu'il soit facile à atteindre pour le SAV.
Il est interdit de monter la plaque Tepan au-dessus des réfrigérateurs, lave-vaisselle, lave-linge et sèche-linge.
Assurez-vous que le cordon d'alimentation de la plaque n'est pas en contact avec la tôle de fond ni exposé à des contraintes mécaniques après le montage, par exemple à cause d'un tiroir.
Une fois la plaque de cuisson montée, il ne faut pas qu'on puisse en toucher le fond. Il faut donc installer une tablette de protection qui couvre toute la partie inférieure de l'appareil (voir chapitre "Tablette de protection").
Les distances de sécurité indiquées aux pages suivantes doivent être respectées.

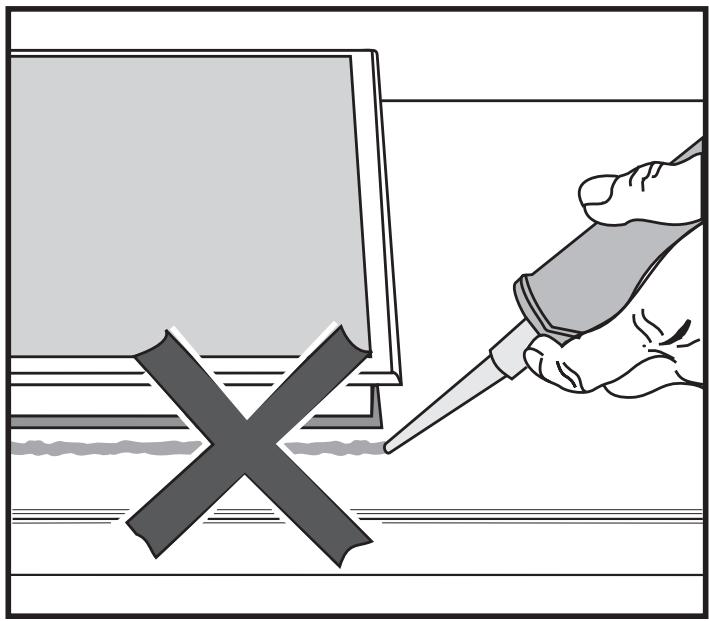

N'utilisez pas de pâte à joint à moins que cela vous soit spécifique. Le joint de la table de cuisson suffit à assurer l'étanchéité avec le plan de travail (voir chapitre "Etanchéité").
Toutes les dimensions sont indiquées en mm.
Distance de sécurité par rapport aux meubles supérieurs
Entre la table de cuisson et la hotte, la distance de sécurité indiquée par le fabricant doit être respectée.
Si vous ne disposez pas d'indications, par exemple pour un portique, cette distance doit etre de 760 mm dans le cas des materiaux facilement inflammables.
Lorsque des distances de sécurité différentes sont commandés dans la notice de montage/d'utilisation selon le type d'appareil encastrés sous une hotte, par exemple un TepanYaki et une table de cuisson électrique,CHOISSEZ la distance la plus importante.
Distances de sécurité latérales

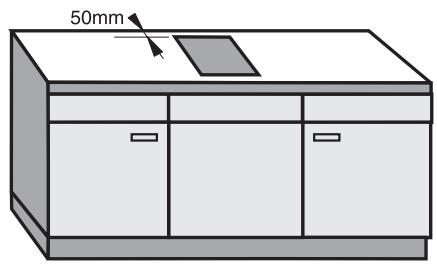

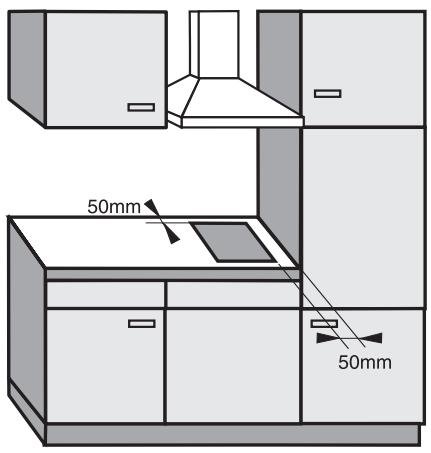

Le domino TepanYaki peut être entouré d'un côté et à l'arrière de placards ou de cloisons ; en revanche, l'autre côté doit demeurer libre : il ne doit y avoiraucun appeareil ou meuble plus hautque le TepanYaki (voir croquis).
Les distances de sécurité suivantes doivent être respectées :
- 50 mm à droite ou à gauche de la découpe du plan de travail par rapport au meuble adjacent (par ex. une armoire).
- 50 mm de la découpe du plan de travail par rapport à la paroi arrêté.

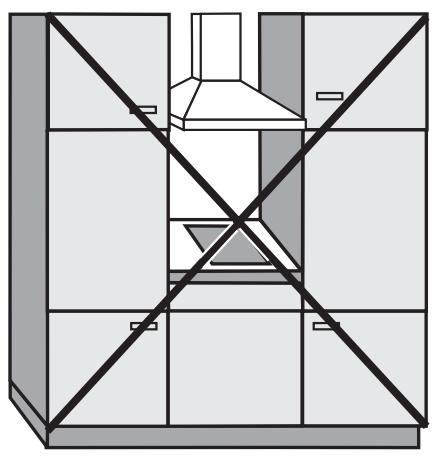

interdit!
recomméde
déconseillé

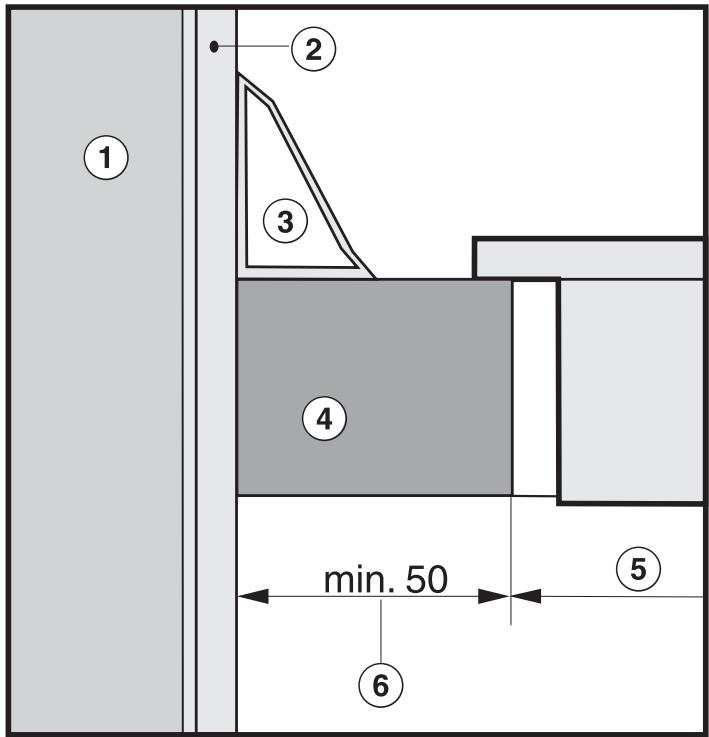

Distance de sécurité en cas d'habillage de niche
Une distance de 50 mm minimum doit être respectée entre l'habillage de niche et la découvert dans le plan de travail.
Cette distance n'est obligatoire que si l'habillage de niche est en matériel inflammable tel que le bois. Pour les matériaux ininflammbables (métal, carreaux en céramique...) vous pouvez retrancher l'épaisseur du matériel à la distance indiquée.
Les températures élevées peuvent detériorer ou détruire les matériaux.
(1) Mur
(2) Habillage de niche
(3) Fileur de finition mural
(4) Plan de trabajo
(5) Découpe dans le plan de travail
(6) 50 ~mm de distance minimum
Accessoires de montage
- Bloc de commande
- 1 bouton de commande avec anneau gradué pour le bloc de commande
- 4 vis spax 4 x 15 pour fixer le bloc de commande
- 2 caches pour les diodes, rouge et jaune
- 1 symbole pour la position "0"
- 1 gabarit de perçage
- Bande d'étanchéité
- 4 équérres de fixation
- 4 vis cylindriques à six pans creux M 5 x 30 et cales
Cotes d'encastrement

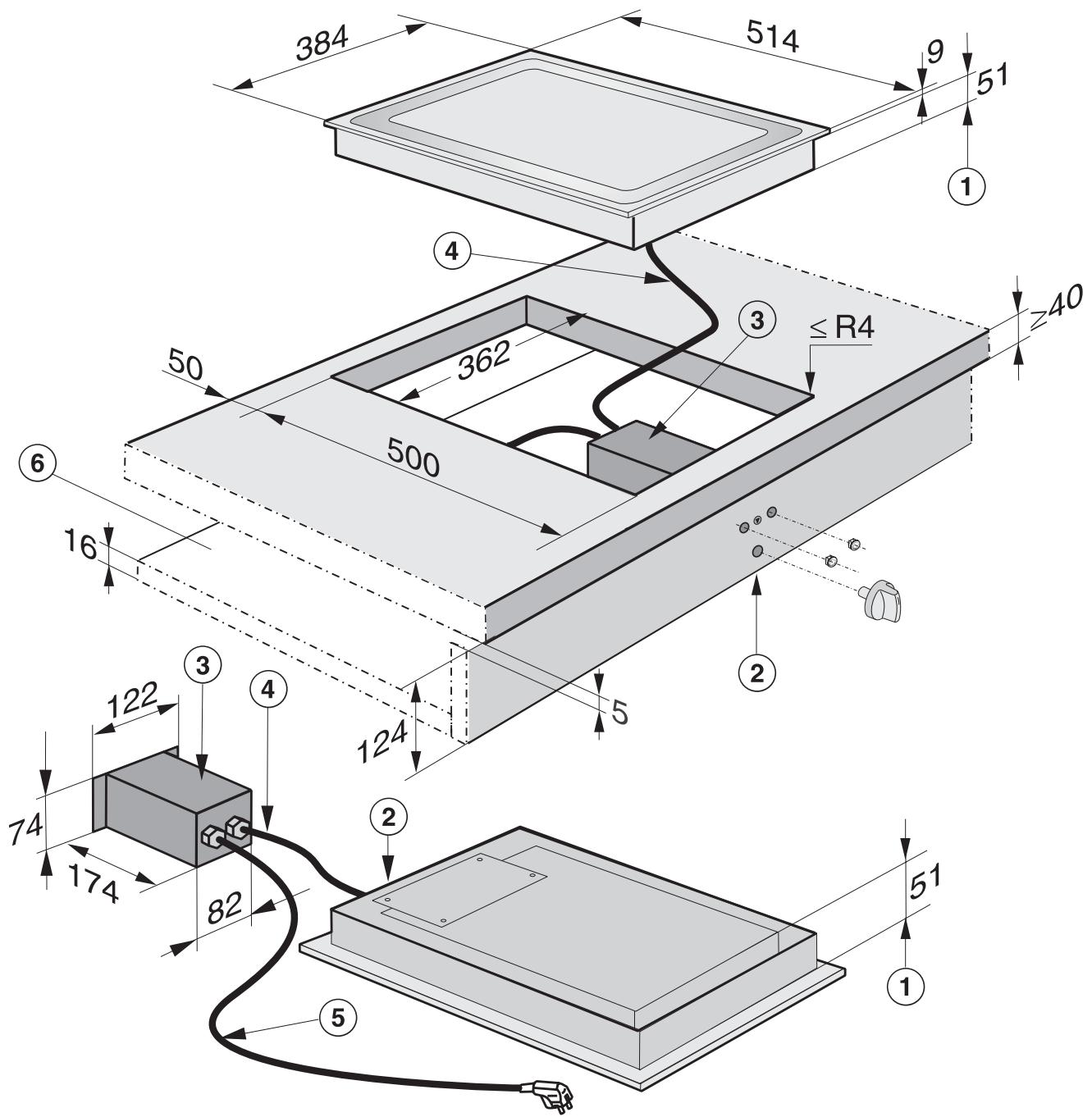

(1) Hauteur d'encastrement
(2) avant
(3) Bouton de commande intégrable (derrière la façon, seule le bouton est visible)
(4) Cordon de connexion 700 ~mm
(5) Cordon d'alimentation 1800 ~mm

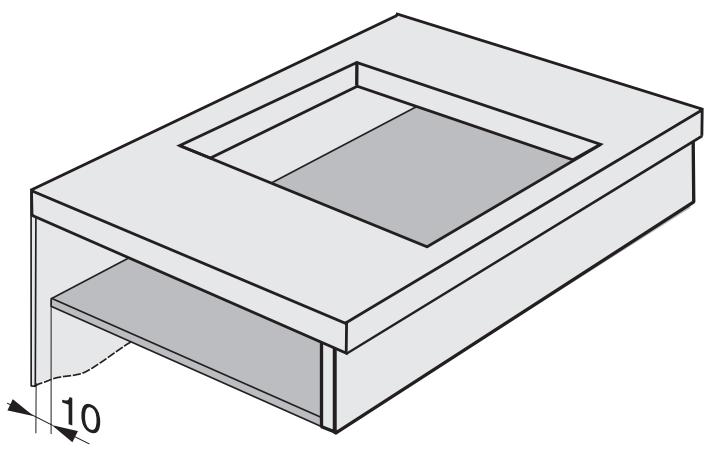

(6) Tablette de protection
Préparation du plan de travail
Effectuez la découvert du plan de travail suivant le schéma coté.
Respectez la distance minimale de 50 mm par rapport au mur arrêté et à gauche ou à droite par rapport à un mur létral. Voir le chapitre "Conseils de sécurité relatifs au montage".
Scellez les bords de coupe des plans de travail avec un vernis spécifique, du caoutchouc au silicone ou de la résine pour éviter tout gonflement dû à l'humidité.
Les matériaux utilisés doivent être thermorésistants.
Si vous constatiez lors du montage que le joint du cadre ne repose pas correctement sur le plan de travail aux angles, repreneze le rayon aux angles (≤ R4) avec précaution à l'aide d'une scie sauteuse.
Préparer les perçages pour le bloc de commande
Pour poser le bloc de commande, les perçages suivants doivent être effectués dans la façon en bois des meubles de cuisine en utilisant le gabarit de perçage ⑤.
Par devant
(1) pour l'axe du bloc de commande
(2) pour la diode / jaune
(3) pour la diode / rouge
En fonction de l'humidité ambiente, la précision du gabarit de perçage peut varier.
Veuillez contrôle les dimensions avant de percer.
Si l'épaissur du plan de travail est de 40 mm, posez le gabarit de perçage ⑤ au bord de l'arête inférieure (voir croquis).
La distance entre l'arête inférieure du plan de travail et la façon en bois du meuble de cuisine doit être de 5 mm.

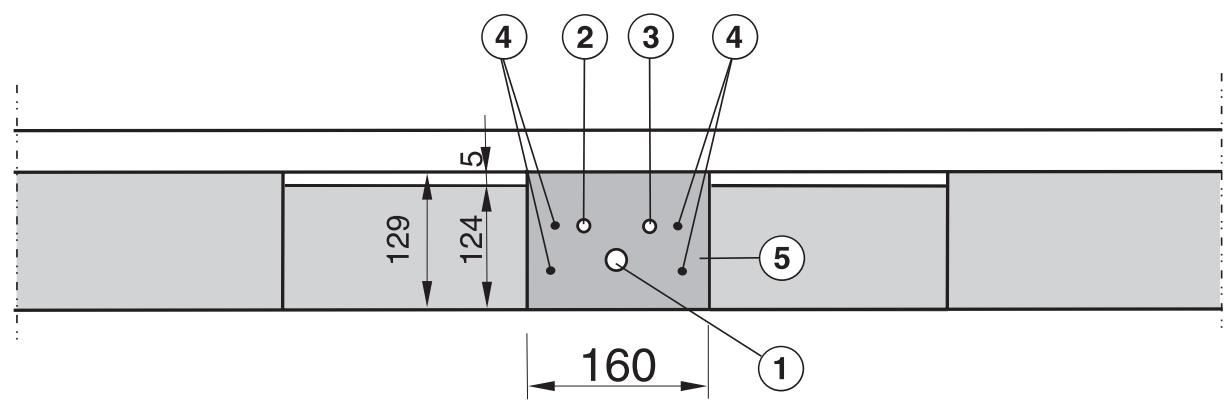

Par l'arrière
④ pour fixer le bloc de commande per-cer quatre fois.

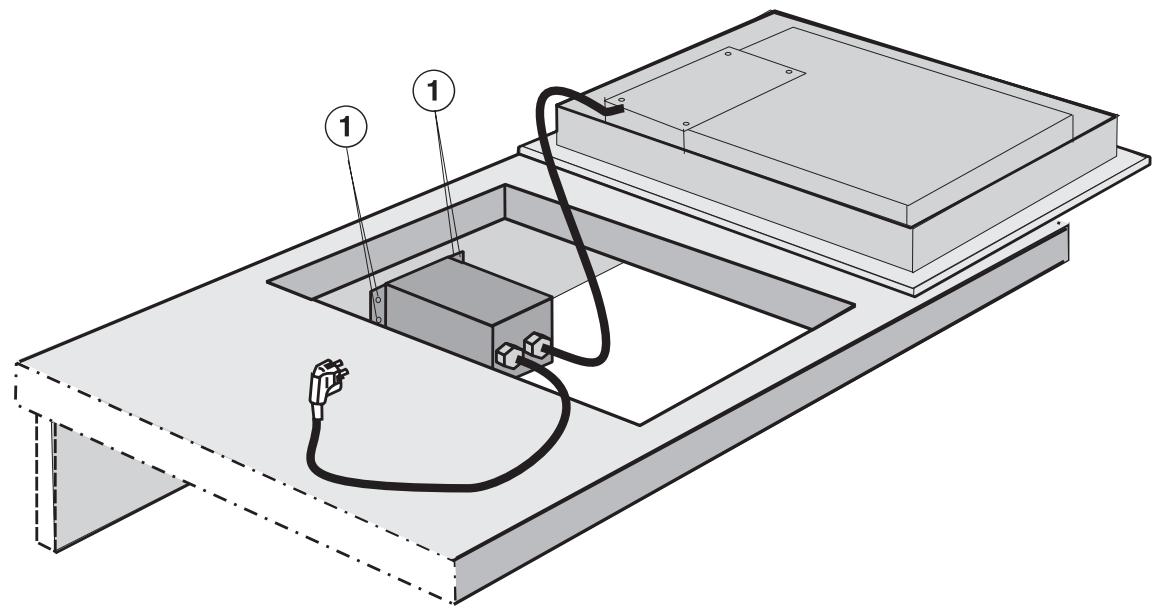

Fixation du bloc de commande
Posez la plaque inox sur le plan de travail après de la découvert avec la surface vers le bas.
Prenez soit de ne pas abîmer la plaque inox ni le plan de travail.
Posez le bloc de commande en le faisant passer par l'intérieur. Glissez l'axe et les diodes dans les troups prévus. Fixez le bloc de commande avec les vis ① fournies.
Installation de l'appareil
En mettant en place la plaque Te- pan, faites attention à ne pas coince cer ou abimer le cordon.

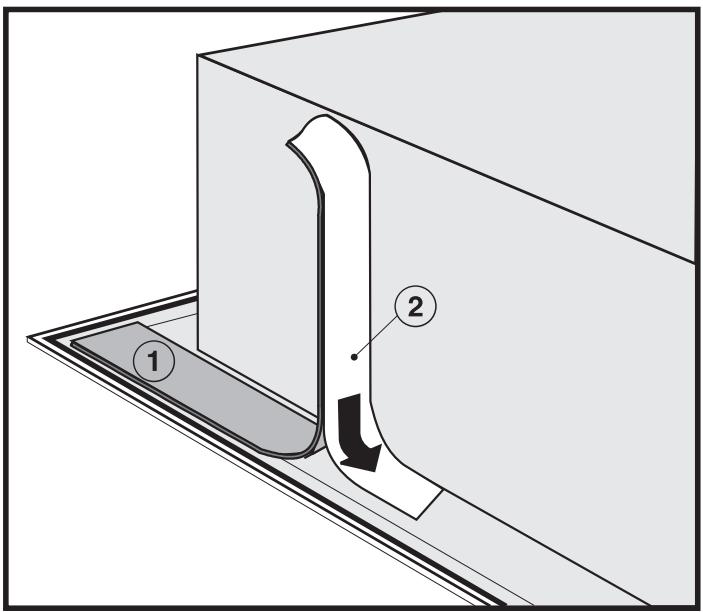

- Collez la bande d'étanchéité fournie ① fournie par le bas au bord de la plaque inox après avoir enlevé le film de protection ② (voir croquis).
■ Faites passer le cordon d'alimentation de la plaque Tepan par la découpe.
Posez l'appareil dans la découpe effectué.
- Branchez l'appareil sur la prise (AC 230 V / 50 Hz).

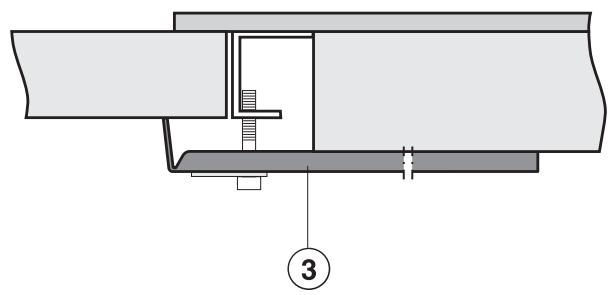

Fixez l'appareil avec les équres fournies ③ (voir croquis).
- Coupez les restes évventuels de bande d'étanchéité avec un couteau coupant.

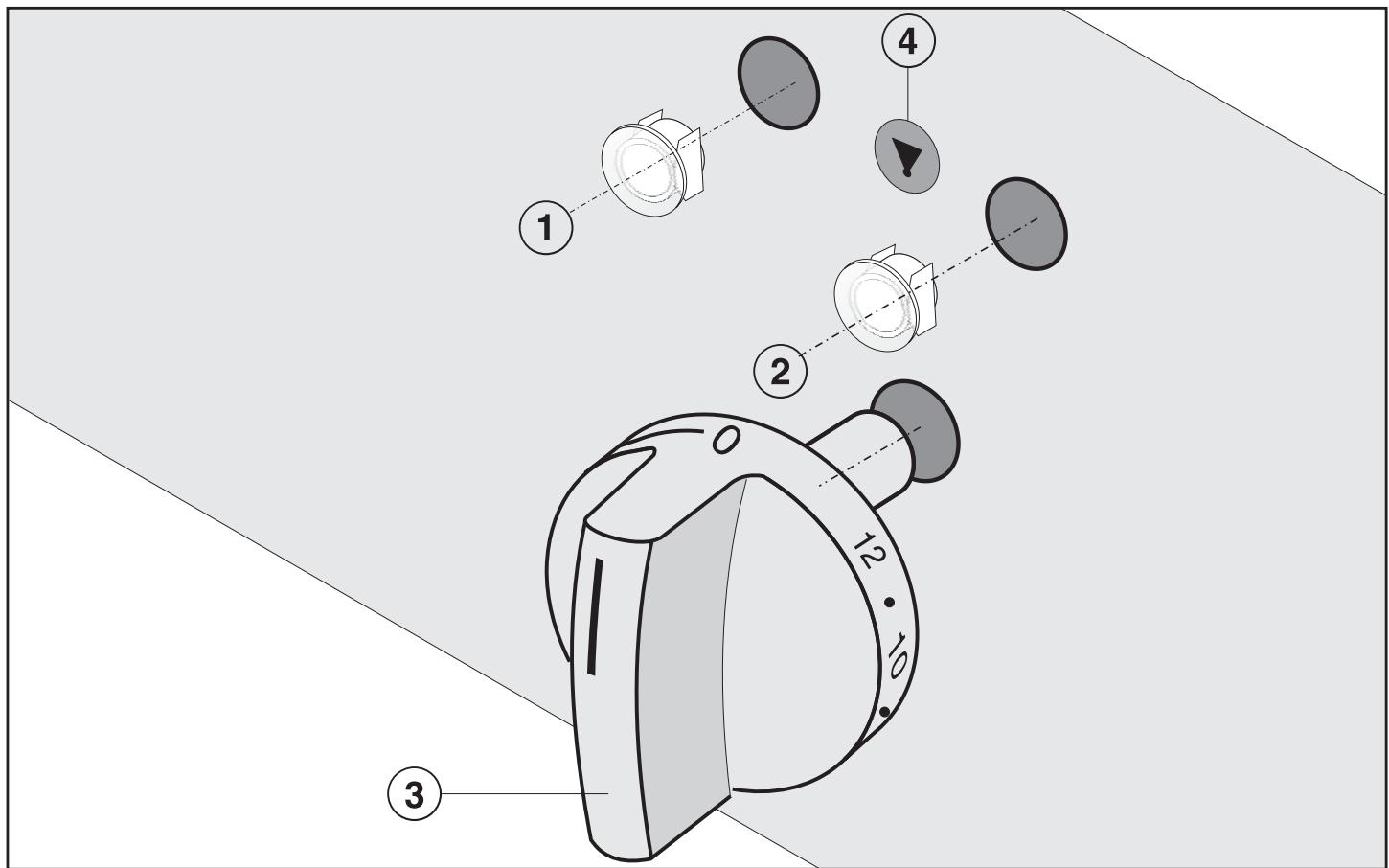

Poser les caches de diodes et de bouton
Posez le bouton de commande ③ sur l'axe du bloc de commande en disposant le "0" vers le haut.
■ Collez le symbole de position zéro du bouton de commande ④ sur la façon du meuble, précisé entre les deux perçages des diodes.
Pour que l'autocollant de position zéro ④ colle bien, la surface doit être propre, sèche et dénuée deGRAISSÉ
Posez le cache jaune ① sur le perçage de gauche et le cache rouge ② dans le perçage de droite.
Tablette de protection
Une fois la plaque de cuisson montée, il ne faut pas qu'on puisse en toucher le fond.
Pour cette raison, une tablette de protection doit être montée sous le bloc de commande.
Un espace d'aération de 10 mm doit être respecté entre le fond et la paroi arrêté.
Etanchéité
N'utilisez pas de pâté à joint à moins que cela vous soit spécifique. La bande sous le pourtour de la partie supérieure de la table de cuisson garantit une étanchéité suffisante par rapport au plan de travail.
Veillez impératifement à ce qu'aucun produit pour joint d'étanchéité ne soit posé entre le cadre de la partie supérieure de la table de cuisson et le plan de travail!
Cela compliquerait la dépose de la table en cas d'intervention et le cadre et le plan de travail pourraient être endommagés.
Il est conseilé d'effectuer le raccordement électrique avec une prise. Ceci permet de faciliter le SAV.
Vérifiez que la prise est accessible une fois l'appareil monté.
Si le raccordement n'est pas réalisé par l'intermédiaire d'une prise, faites appel à un electricien spécialisé qui connait très précisément les directives locales ainsi que les prescriptions complémentaires de la société locale de distribution d'électricité et les respectsera scrupuleusement.
Si la prise de courant n'est plus accessible ou si le branchement est prévu en fixe, un dispositif de sectionnement de chacun des pôles doit être prévu sur l'installation. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs.
Vous trouvrez les caractéristiques de branchement obligatoires sur la plaquette signalétique. Ces caractéristiques doivent correspond à cette du réseau.
Nous vous rappelons que nous déclinons toute responsabilité en ce qui concerne les dégats directs ou indirects dus à un montage ou un branchement incorrect.
Le fabricant ne peut être tenu pour responsable de dégats causés par une mise à la terre manquante ou défectueuse (décharge électrique).
La protection contre les contacts accidentels des pieces isolées en fonction doit être assurée après le montage.
Puisance totale
voir plaque signalétique
Raccordement et fusibles
AC 230 ~V / 50 ~Hz
Disjoncteur de courant de surcharge 10 A
Caracteristique de coupure de type B ou C
Disjoncteur différentiel
Pour plus de sécurité il est recomman- dé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en amont de l'appareil. Dans le cas d'une protection par fusibles ≤ 100 mA, il peut arriver que le disjoncteur de protection se déclenché après une période prolongée de non-utilisation.
Si l'appareil doit être mis hors tension, procéder de la façon suivante (en fonction du type du réseau):
- Fusions :
Extraire entièrement les fusibles de leurs embouts à visser.
ou:
- Fusibles avec réarmement :
Appuyez sur le bouton de test (rouge) jusqu'à ce que le bouton mé-dian (noir) se déclença.
ou :
- Fusibles à réarmement automatique
(Protection de ligne au minimum de type B ou C !): basculez le levier de 1 (Marche) sur 0 (Arrêt) ou :
- Disjoncteur différentiel
Commutez l'interrupteur principal de 1 (Marche) à
0 (Arrêt) ou actionnez la touche de contrôle.
Après déconnexion du disoncteur, prendre les précautons nécessaires pour éviter une remise sous tension accidentelle.
Remplacement du cordon d'alimentation
Le cordon d'alimentation ne doit être remplaceé que le service après-vente du fabricant ou un service après-vente ou un électricien/agréé par le fabricant. Utiliser un cordon de type H 05 VV-F (isolation PVC) de la section appropriée. Vous trouvez les caractéristiques de branchement obligatoires sur la plaque signalétique.
