Type de produit	Lave-linge frontal
Capacité de lavage	8 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Dimensions approximatives	85 x 60 x 56 cm
Poids	70 kg
Alimentation électrique	230 V
Puissance	2100 W
Fonctions principales	Programmes de lavage variés, départ différé, option de prélavage
Entretien et nettoyage	Nettoyage du filtre, entretien du tambour, détartrage régulier
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de verrouillage de porte, protection contre les débordements
Compatibilités	Compatible avec divers détergents et assouplissants

FOIRE AUX QUESTIONS - NA-140VS4WFR PANASONIC

Que faire si ma machine à laver PANASONIC NA-140VS4WFR ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le hublot est bien fermé et que le programme est sélectionné.

Pourquoi ma machine à laver émet-elle un bruit étrange pendant le cycle ?

Un bruit anormal peut être causé par des objets coincés dans le tambour ou un déséquilibre de la charge. Vérifiez le tambour et redistribuez le linge si nécessaire.

Comment nettoyer le filtre de ma machine à laver ?

Le filtre se trouve généralement à l'avant de la machine. Ouvrez le panneau d'accès, retirez le filtre et rincez-le sous l'eau courante pour enlever les résidus.

Pourquoi ma machine à laver ne vidange-t-elle pas l'eau ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et que la pompe fonctionne correctement.

Comment ajuster la température de lavage sur ma machine à laver ?

Vous pouvez ajuster la température de lavage en sélectionnant le programme souhaité sur le panneau de contrôle. Les options de température sont généralement indiquées sur le bouton de sélection.

Que faire si des résidus de détergent restent dans le tiroir ?

Assurez-vous de ne pas surcharger le tiroir de détergent et vérifiez que le tiroir est propre. Un nettoyage régulier peut éviter l'accumulation de résidus.

Comment effectuer un cycle de nettoyage de ma machine à laver ?

Pour un cycle de nettoyage, sélectionnez le programme de nettoyage à vide ou un programme à haute température sans linge, en ajoutant un produit de nettoyage spécifique si nécessaire.

Ma machine à laver affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. La plupart des codes indiquent un problème spécifique qui peut être résolu en suivant les instructions fournies.

Quelle est la capacité de chargement de ma machine à laver ?

La PANASONIC NA-140VS4WFR a une capacité de chargement de 8 kg, ce qui est idéal pour les familles de taille moyenne.

Puis-je laver des vêtements délicats dans cette machine ?

Oui, la machine dispose de programmes spécifiques pour les vêtements délicats. Assurez-vous de sélectionner le programme approprié pour protéger vos tissus.

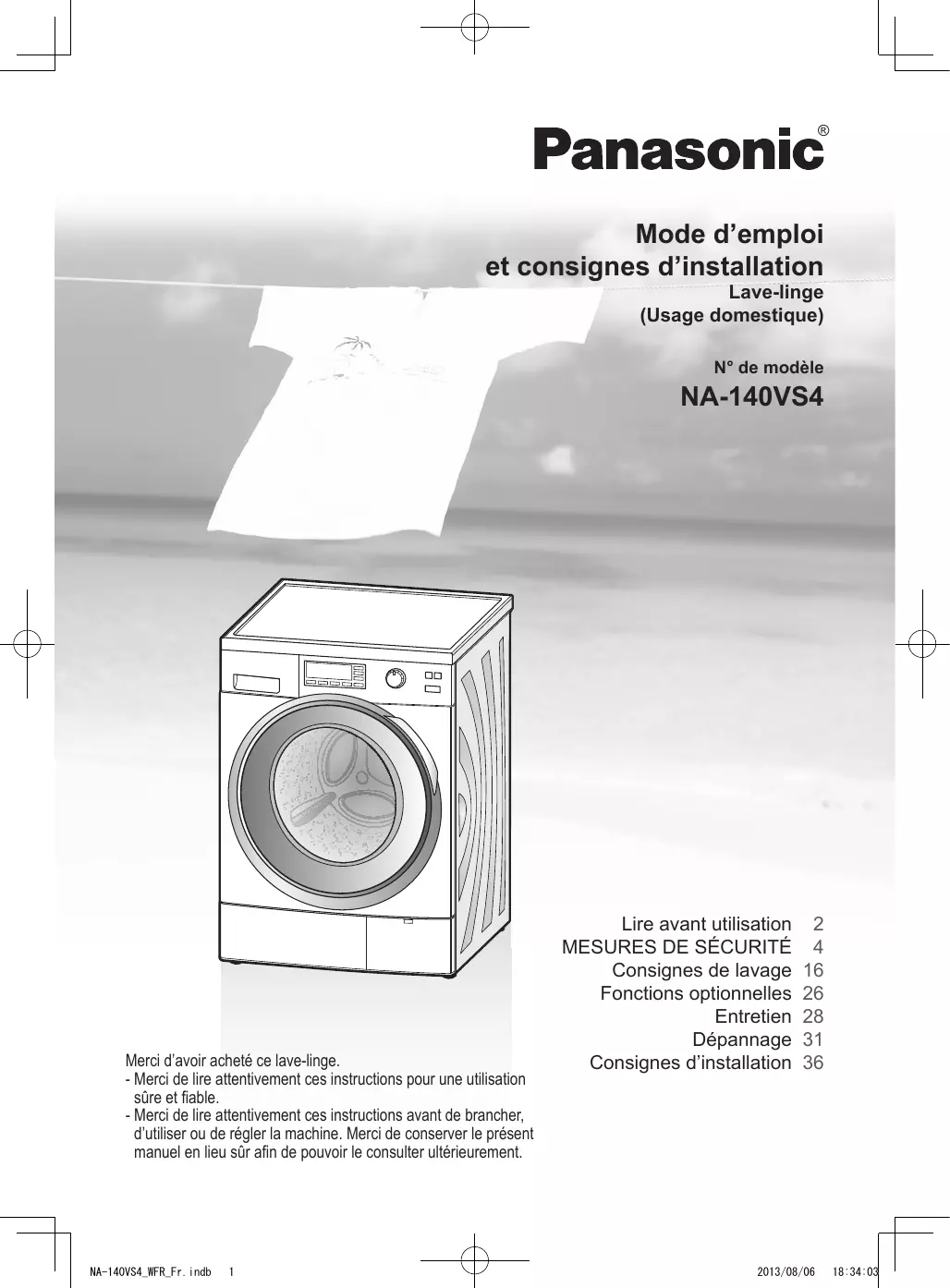

MODE D'EMPLOI NA-140VS4WFR PANASONIC

et consignes d'installation

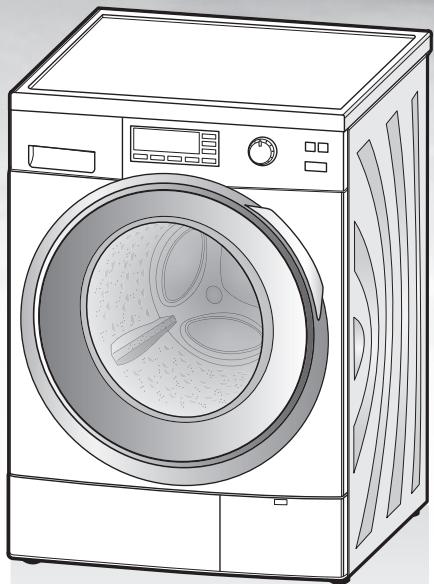

Lave-linge

(Usage domestique)

N^ de modulo

NA-140VS4

Merci d'avoir acheté ce lave-linge.

• Merci de dire attentivement ces instructions pour une utilisation sère et fiable.
• Merci de dire attentivement ces instructions avant de brancher, d'utiliser ou de régler la machine. Merci de conserver leprésent manuel en lieu sur afin de pouvoir le consulter ultérieurement.

Lire avant utilisation 2

MESURES DE SECURITE 4

Consignes de lavage 16

Fonctions optionnelles 26

Entretien 28

Dépannage 31

Consignes d'installation 36

Élimination de l'emballage

Les matériaux utilisés pour l'emballage et la protection du lave-linge pendant le transport sont entièrement recyclables. Pour obtenir des informations sur le recyclage, contacter les autorités locales.

Élimination des équipements électriques etlectroniques usages

Informations relatives à la mise au rebut des équipements électriques et électroniques usages destinées aux utilisateurs (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels électriques et électroniques ne doivent pas'être jetés avec les ordures menagères.

Pour que ces produits subISSENT un
traitement, une recupération et un
recyclage appropriés, il convient de les
apporter dans les points de collecte agreés, ouils peuvent etre déposés gratuite. Dans certains pays, il est possible deramener les produits au revendeur local en cas d'achat d'un produit équivalent.

L'élimination correcte de ce produit contribue à la conservation des ressources vitales et à la prévention d'eventuels effets négatifs sur l'environnement et la santé humaine qui pourrait survenir dans le cas contraire. Afin de connaître le point de collecte le plus proche, contacter les autorités locales.

Des sanctions peuvent être prises en cas de mise au rebut non conforme à la législation nationale de ces produits usages.

Informations relatives à l'élimination des déchets dans les pays ne faisant pas partie de l'Union européen

Ce symbole est uniquement reconnu dans l'Union europeenne.

Pourmettreceproduitau rebut,contacter les autorités locales ou le revendeurle plus procheafin deconnaitre laprocedurea suivre.

Un lavage respectueux de l'environnement

• Respecter la limite de charge de chaque programme.
• Le lave-linge ajuste automatiquement la durée de chaque programme en fonction de la charge.
• Il suffit de faire un prélavage si le linge est très sale.
• L'utilisation du programme 60^ Coton à la place du programme 90^ Coton permet d'économiser de l'énergie et d'éliminer les tâches ordinaires.
• Pour du linge peu sale, l'utilisation du programme Eco 20^ à la place du programme Rapide 50 mn à 40^ permet d'économiser plus d'énergie.

Quantité de dédTergent

• Utiliser la bonne quantité de détergent en fonction des instructions sur l'emballage du détergent et de la durée de l'eau.
• Adapter la quantité de détergent en fonction du degré de saleté du linge.

Avec un séche-linge

Selectionner la vitesse d'essorage adequate, conformément aux instructions de votre sèche-linge, pour economiser de l'énergie.

Ce produit est conforme aux directives 2006/95/CE et 2004/108/CE.

Lire avant utilisation

Respect de l'environnement 2

MESURES DE SECURITE 4

Contrôle de votre lave-linge 10

Votre lave-linge 10

Accessoires. 10

Avant de démarrer le lavage . 11

Vérification avant utilisation. 11

Avant la première utilisation 11

Preparation du linge 11

Utilisation des boutons 12

Déverrouillage de la porte. 13

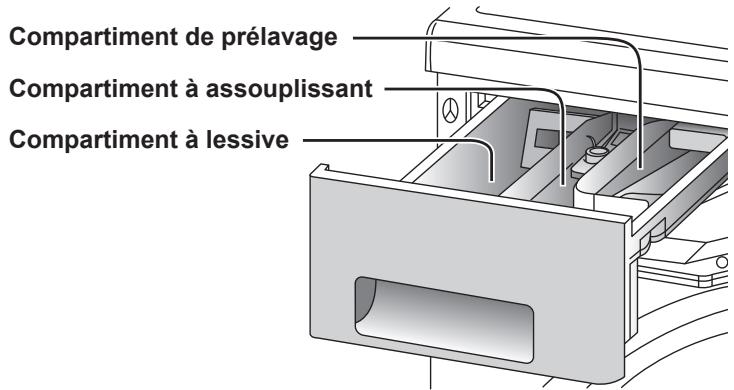

Ajout de lessive et autres produits

chimiques 14

Compartment à assouplissant . 15

Compartment de prélavage 15

Consignes de lavage

Lavage. 16

Preparation du lavage. 16

Durée requise 17

Réglage de la sonnerie 17

Changement de paramètres pendant

le lavage 17

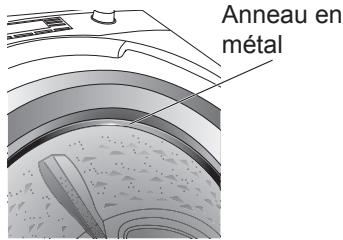

Programme Vapeur. 18

Choix du programme 20

Details des programmes 22

Lavage de linge délicat 24

Programmes Laine et Delicat .24

Charges de linge délicat 24

Conseils pour le lavage de lingedélicat 24

Lavage de couettes. 25

Programme Couette 25

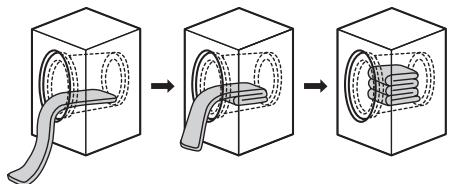

Metre la couette dans le tambour. . .25

Fonctions optionnelles. 26

Fonctions individuelles de lavage . . .26

Fonctions supplémentaires. 26

Minuterieprogrammee 27

Verrouillage de sécurité enfants . . . .27

Entretien

Entretien 28

Nettoyage de l'extérieur du lave-linge. 28

Nettoyage du tambour. 28

Nettoyage du tiroir à lessive 28

Nettoyage du joint de porte et du hublot 29

Nettoyage du filtre de vidange 29

Nettoyage du filtré d'alimentation en eau .30

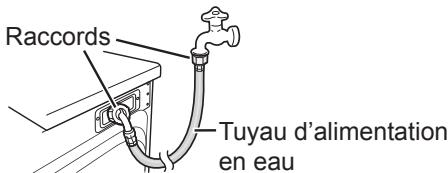

Prévention du gel du tuyau d'alimentation en eau 30

Dépannage

Listede contrrole des anomalies. 31

Affichage d'erreurs 35

Consignes d'installation

Choix de l'emplacement idéal . 36

Transport du lave-linge 36

Le bon endroit pour le lave-linge. . . . .36

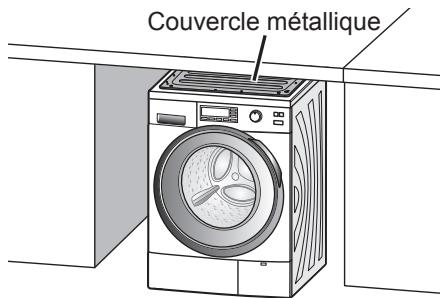

Installation d'un apparéil encastré. . .37

Déplacement et installation 38

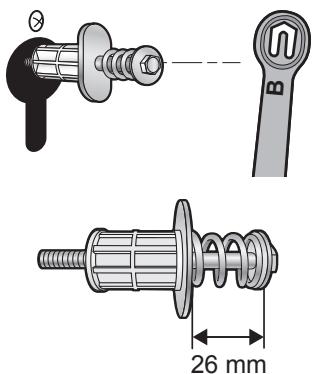

Retrait des boulons d'ancrage .38

Déplacement du lave-linge 38

Mise à niveau du lave-linge. 39

Raccordement des tuyaux et de

l'alimentation électrique. 40

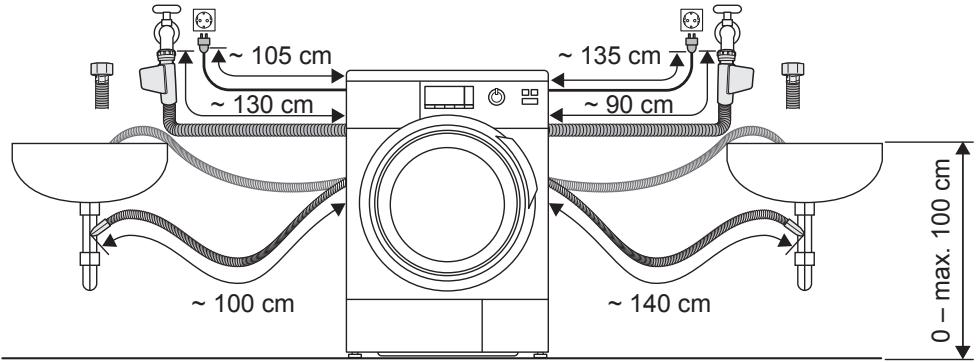

Longueurs des tuyaux et des câbles. .40

Tuyau d'alimentation en eau. 40

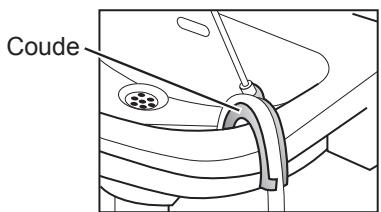

Tuyau de vidange 41

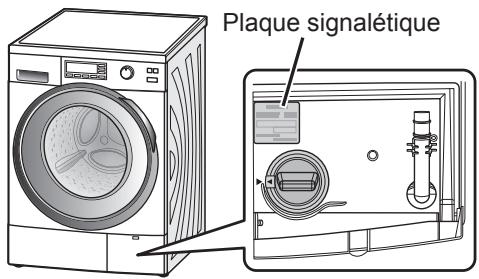

Raccordement à l'alimentation électrique. 41

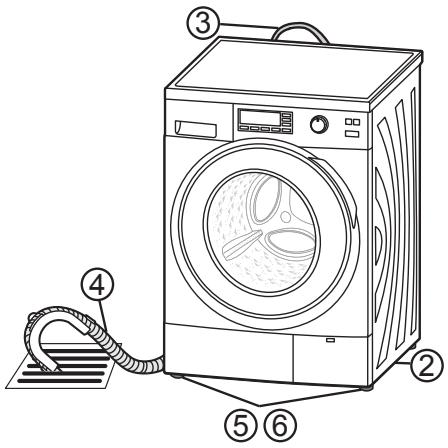

Vérification après installation. 42

Essai de fonctionnement après installation 43

Consommation d'eau et

d'électricité 44

Fiche produit 45

Specifications 48

Réglage du programme d'après les valeurs de consommation d'énergie. .48

Merci de dire et de respecter les mesures de sécurité.

AVENTISSEMENT

Cette section déscrit les problèmes qui pouraient entrainer des blessures graves voire mortelles.

Utilisation générale

• Cette machine peut être utilisée par des enfants de plus de 8 ans et par les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou qui manquent d'expérience ou de connaissances, s'ils sont surveillés ou formés à l'utilisation sécuritaire de la machine et comprend le risques encourus.

Les enfants ne doivent pas jouer avec la machine.

Le nettoyage et l'entretien par l'utilisateur ne doit pas etre effectués par des enfants laissés sans surveillance.

• Ne PAS laisser de support ou de chaise à proximé de la machine.

Des enfants seraient susceptibles d'atteindre le panneau de commande ou de monter sur la machine ou d'entrée à l'intérieur.

• Couper l'alimentation en eau du lavelinge en cas de non-utilisation pendant une période prolongée, lors des vacances par exemple. Ceci est particulièrement important s'il n'existe pas de système d'évacuation autour de la machine. Si l'alimentation d'eau n'est pas fermée, la pression peut s'accumuler et provoquer une fuite.
• Ne PAS installer la machine dans un lieu humide ou soumis aux intempéries.

Ceci peut provoquer un dysfonctionnement, une dépréciation, un choc électrique ou un incendie.

• Ne PAS verser de l'eau directement sur toute piece du lave-linge.

Ceci peut provoquer un dysfonctionnement, un choc électrique ou un incendie.

• Maintenir toutes sources de chaleur, telles que des bougies ou des cigarettes, à l'écart de la machine.

Elles poursaient provoquer un incendie ou endommager la machine.

• Maintenir toutes substances inflammables à l'écart de la machine, comme par exemple, de l'essence, du solvant, de l'alcool ou un chiffon imbibé de ces substances.

Elles peuvent provoquer une explosion ou un incendie.

AVENTISSEMENT

Câble et source d'alimentation

• Débrancher le cable d'alimentation pour nettoyer le lave-linge.
• Vérifier l'etat des câbles et des fiches électriques. Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son réparateur ou un technicien qualifié afin d'éviter tout risque.
• Ne PAS utiliser d'adaptateur de fiche ou de rallonge. Risque de surchauffe pouvant donner lieu à un incendie. Utiliser une prise domestique indépendante à courant nominal de 220 à 240 volts en courant alternatively. En cas de doute, contacter un électricien qualifié.
• VÉRIFIER que la fiche électrique est complètement enforcée dans la prise de courant. Une fiche mal branchée peut provoquer une surchauffe et entraîner un chocoléctrique ou un incendie.
• Ne PAS toucher aux cables ou aux fiches électriques avec des mains mouillées. Risque de chocolélectrique.
• Ne PAS tirer sur le cable d'alimentation, mais bien maintainir la prise pour débrancher la machine. Dans le cas contraire, ceci peut endommager le cable d'alimentation et provoquer un choc électrique ou un incendie.

Prévention des blessures

• L'installation de la machine doit être effectuée par le revendeur du fabricant ou un technicien qualifié.

Si l'installation, l'essay de fonctionnement et l'inspection de la machine ne sont pas effectués conformément à la méthode d'installation préconisée dans ces instructions, le fabricant ne saurait être tenu responsable de tout accident ou dégât subi.

• Ne PAS démonter, réparer ou modifier le lave-linge. Ceci pourrait provoquer un dysfonctionnement de la machine et entraîner un incendie ou des blessures. Si des réparations sont nécessaires, contacter le centre de service clients le plus proche.
• Ne PAS toucher le linge à l'intérieur de la machine avant l'arrêt complet du tambour. Risque de blessure. Maintenir les enfants à l'écart.

ATTENTION

Cette section déscrit les problèmes qui pouraient entrainer des blessures corporelles ou des dégradations matérielles.

Utilisation générale

• Avant toute utilisation, ouvrir le robinet et vérifier que le tuyau et les raccords ne fuient pas.

Un raccord incorrect peut provoquer des fuites.

ATTENTION

• Les nouveaux flexibles fournis avec la machine doivent etre utilisés afin de remplacer les anciens flexibles.
• Cette machine convient uniquement au lavage de tissus étiquetés pour le lavage en machine.
• Ne pas brancher au robinet d'eau chaude.
  Cette machine fonctionne UNIQUEMENT à l'eau froide.
• Ne PAS vaporiser de pesticide, laque à cheveux ou déodorant sur le lave-linge.
• Ne PAS placer d'équipement électrique sur ou à proximé du lave-linge, par exemple, un téléviseur, une radio ou un chargeur de batterie.
• Ne PAS mettre trop de linge ou de détergent dans le lave-linge. Ceci peut l'endommager.

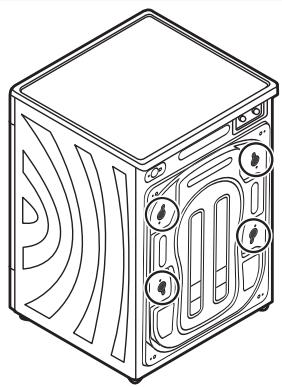

• RETIRER les boulons d'ancrage, avant d'insteller le lave-linge, à l'aide de la clé fournie ou d'un outil similaire. Les boulons d'ancrage sont utilisés pour transporter la machine. S'ils ne sont pas retirees, le lave-linge vibrera ennormément pendant l'utilisation.

Prévention des blessures

• Ne PAS monter sur le lave-linge.
  Risque de blessure corporelle ou de dépréciation du lave-linge.
• Maintenir les doigts à l'écart des charnières lors de l'ouverture et de la fermeture de la porte.
• Ne PAS glisser la main (ou le pied sans protection) sous la machine en fonctionnement.
• Vérifier si le linge contient des objets de type clous, épingle, pièces de monnaie, trombones, etc.

Ils risquent d'endommager le linge ou le lave-linge.

• Ne PAS mettre de draps ou de vêtements imperméables dans le lave-linge. Ceci pourrait faire vibrer excessivement le lave-linge ou provoquer son arrêt pendant l'essorage, et évientuellesment provoquer des blessures, une dépréciation du lavelinge ou une fuite d'eau.
• FAIRE ATTENTION lors de l'évacuation de l'eau chaude ou de la lessive hors du tambour.
• FAIRE ATTENTION à ne pas coincer de linge dans le joint de la porte en la refermant. Ceci pourrait entraîner une fuite d'eau ou abîmer le linge au cours du lavage.

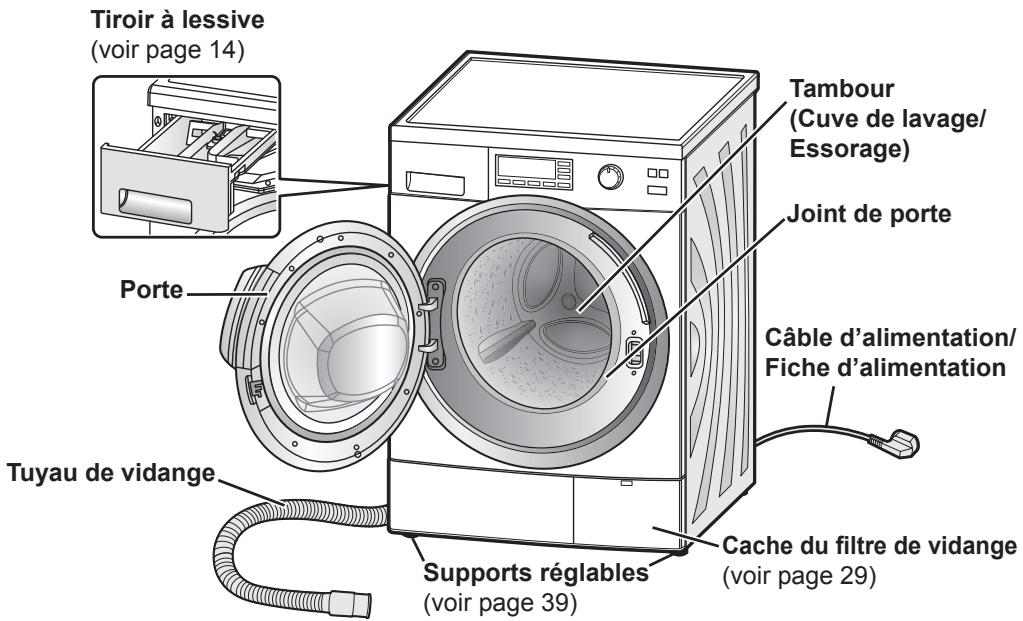

Votre lave-linge

Attention

Ne PAS courber le cable d'alimentation lorsque la machine est en marche.

Accessoires

Vérifier que tous les accessoires sont fournis avec la machine.

Coude (voir page 41)

Pour fixer le tuyau de vidange

Clé (voir pages 38-39)

L'extrémité A sert à régler le support. L'extrémité B est destinée aux boulons d'ancrage.

Capuchon (4) (voir pages 38-39)

Tuyau d'alimentation en eau (voir page 40)

La machine est livrée avec un de ces tuyaux.

Tuyau standard

Tuyau avec vanne d'alimentation en eau

Vérification avant utilisation

Lors de la première utilisation de la machine ou après une période prolongée d'inutilisation, effectuer les procédures suivantes :

1. Serrer le tuyau d'alimentation en eau.
2. Ouvrir le robinet.
3. Brancher la machine.
4. Vérifier que le tuyau de vidange est orienté vers un système d'évacuation. Pour plus de détails, voir page 41.

Avant la première utilisation

Le programme Coton 40^ est le réglage par défaut. Lors de la première utilisation, faire tourner le lave-linge SANS lessive, ni vétements, afin de rincer toute poussière résiduelle ou présence d'humidity.

Remarque

Le lave-linge est soumis à une inspection avant de quitter l'usine, il est donc possible qu'il reste quelques gouttes d'eau ou des traces de condensation dans la machine. Il ne s'agit enaucun cas d'un dysfonctionnement.

Préparation du linge

Tri des vêtements

• Lire l'étiquette de chaque vêtement afin d'effectuer un tri en fonction du type de lavage adaptable.
• Trier le linge par couleur, type de tissu et degré de saleté. Ceci permet deCHOISIR le programme et la température appropriés pour chaque lavage.
• Les vêtements dont la teinte n'est pas solide doivent être lavés séparément. Laver les jeans séparément.

• Les soutien-gorges à armatures métalliques, collants, dentelles et autres petites pieces doivent être lavés dans un filet de lavage pour ne pas les abîmer.

Traitement des taches

Mettre du detachant sur les zones tachées. Pour les taches coriaces, effectuer un lavage à la main au préalable.

Vérification des vêtements

• Vérifier que les poches des vêtements sont vides de tout objet pouvant endommager le linge ou la machine.

• Attacher les lacets présents sur le linge et fermer les fermétures Éclair. Mettre à l'envers les vêtements en tissu gratte et équipés de fermétures Éclair.
  Ils peuvent endommager les autres vêtements.

• Retirer les cheveux, les poils d'animaux, le sable et tout autre résidu superflu avec une Brosse avant le lavage.

Remarque

Ne pas laver du linge avec des taches tenaces de grandes quantités d'huile végétale ou d'huile cosmétique (huiles essentielles, etc.). Sous peine de faire gonfler le joint de porte, provoquant par là le débordement de l'eau et des dysfonctionnements.

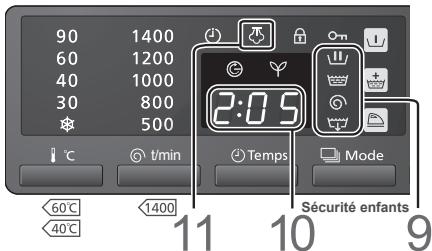

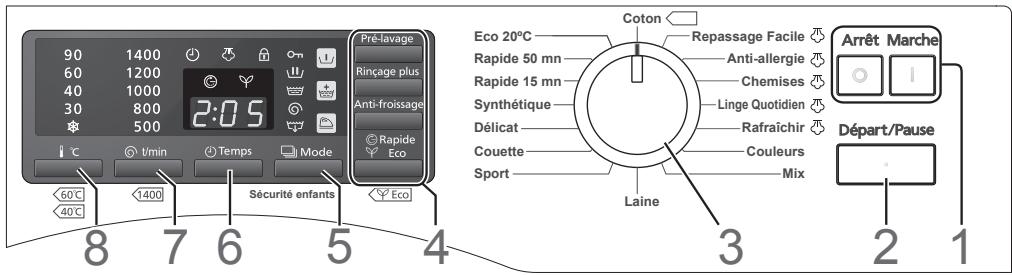

1. Boutons d'alimentation

• Lorsque le lave-linge est sous tension, si après un-delai de 10 minutes le bouton Départ n'a pas eté enforcé, le lave-linge se met automatiquement hors tension.
• Dès que le lave-linge est mis hors tension, l'affichage ci-dessous apparaitpendant 3 secondes. Il est impossible de remettre en marche le lave-linge avant qu'il ne disparaisse.

Appuyer sur ce bouton pour démarrer oumettre en pause le programme de lavage.

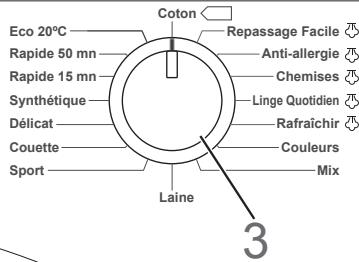

3. Cadran de selection de programme

Utiliser ce cadran pour désir le programme le mieux adapté au linge. (Voir pages 20-21.)

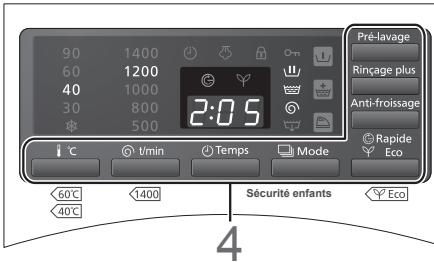

4. Boutons de fonctions supplémentaires

Appuyer sur ces boutons pour ajouter des fonctions au programme qui conviendront parfaitement au linge. (Voir pages 26-27.)

5. Bouton Mode/Sécurité enfants O-1

• Appuyer sur ce bouton pour sélectionner la fonction des processus, par exemple, la fonction Rincage et Essorage ou la fonction Vidange seule. (Voir page 26.)
• Appuyer sur ce bouton et le maintainir enforcé pour activer le verrouillage de sécurité enfants. La porte et les commandes seront verrouillées. (Voir page 27.)

6. Bouton Temps

Appuyer sur ce bouton pour programme l'heure à laquelle la machine se terminera. (Voir page 27.)

7. Bouton Vitesse d'essorage

Appuyer sur ce bouton pour afficher la vitesse d'essorage (t/min) ou pourCHOISIR LA VITesse D'ESSORAGE DU PROGRAMME SELECTIONNé. (Voir page 23.)

8. Bouton Température

Appuyer sur ce bouton pour désir la température de lavage, entre froid et 90^ . Il convient de désir des températures élevées pour le linge blanc, en coton ou très sale.

9. Indicateur de processus

• Il affiche l'etape actuelle du programme. Le processus se compose du lavage , du rincege , de l'essorage et de la vidange .
• Levoyant s'eteint lorsquelcycleest terminé.

10. Indicateur de temps restant

• Il indique le temps restant approximativement avant la fin du programme. Par exemple, « 2:05 » signifie 2 heures et 5 minutes.
• La durée du programme est définie en fonction du poids du linge mesure lorsque le cycle commence.

11. Indicateur de vapeur

La fonction Vapeur devient
opérationnelle lorsque les programmes
Repassage Facile, Anti-allergie,
Chemises,Linge Quotidien et Rafraîchir
dont utilisés.Lorsque vous scélectionnez
ces programmes,le symbole de la
vapeur s'allume.
Par ailleurs,pendant les programmes
Repassage Facile et Rafraîchir,le
symbole de la vapeur clignote en
alternance pour indiquer que la vapeur
est utilisée.

Déverrouillage de la porte

La porte est automatiquement verrouillée pendant l'utilisation et le symbole est affiché pour indiquer que la porte est bloquée. Un déclic retentit lorsque la porte se verrouille ou se déverrouille.

Remarque

• Lorsque la porte est verrouillée, si le lave-linge est étant ou qu'une coupure de courant se produit, elle restera verrouillée jusqu'à ce que le lave-linge soit remis sous tension.
• Ceci diffère du verrouillage de sécurité enfants. (Voir page 27.)

Appuyer sur le bouton Départ pour déverrouiller la porte quand le lave-linge est en fonctionnement.

Après environ 1 minute, le tambour arrêté de tourner et la porte se déverrouille automatiquement.

Si la porte ne s'ouvre pas, se reporter à la page 31.

Attention

Si la porte doit être déverrouillée en cours de programme, s'assurer que l'eau contenue dans le tambour ne va pas se déverser sur le sol.

L'eau de lessive risque de s'écouler de la porte et du hublot. Prévoir une serviette pour l'essuyer.

Tirer le tiroir à lessive et ajouter la lessive ou l'assouplissant dans les compartments correspondants. Consulter les emballages pour connaître les quantités appropriées.

Attention

Ne PAS utiliser la machine si le tiroir à lessive est retire.

Ceci pourrait provoquer une fuite d'eau.

Les lessives et additifs suivants peuvent être versés dans ce département :

• Lessive
• Adoucisseur d'eau
• Detachant
• Detergent pour lavage de cuve ou eau de Javel

En cas d'utilisation de plusieurs produits chimiques dans ce compartment pour le lavage, les ajouter dans l'ordre suivant :

1. Lessive
2. Adoucisseur d'eau
3. Detachant

Lessive

Utiliser uniquement des lessives recommandées pour les lave-linge entièrement automatisés.

Utiliser de préférence des lessives peu moussantes.

Lorsque vous utilisez un détergent spécifique pour une température légèrement inférieure à 20^ (jusqu'à 15^ ), le programme de lavage à 20^ est recommendé.

Attention

Si les consignes figurant sur l'emballage indiquent que la lessive doit etre place dans le tambour, ne PAS la verser dans le tiroir a lessive.

Ces lessives risquent de ne pas bien s'écouler et de rester dans le tiroir à lessive.

Ne renplissez pas à ras bord le tiroir à lessive de détergent, sous peine de bloquer l'alimentation en eau, provoquant par là le débordement de l'eau depuis l'avant du tiroir à lessive et des dysfonctionnements.

1. Lessive liquide

Remarque

Ne PAS utiliser de lessive liquide avec la fonction Prélavage. Elle pourrait s'écouler dans le dispositif d'évacuation pendant le prélavage.

Pour le programme Laine, utiliser une lessive liquide douce.

2. Lessive en poudre

La lessive atteint le tambour uniquement lorsque I'eau traverse le tiroir à lessive. Par conséquent, en cas d'oubli d'ajout de lessive, il suffit de lancer la fonction Vidange seule à l'aide du bouton Mode.

Ensuite, la lessive peut être ajoutée et le programme redémarré.

Pour éviter que de la lessive en poudre ne reste dans le tiroir, procéder comme suit :

• Essuyer l'intérieur du tiroir avec un chiffon.
• Vérifier que la lessive ne forme pas de grumeaux au moment de l'ajout, car ceux-ci pourraient obstruer le système avec le temps.

Quantité de dessive

La quantité de lessive à utiliser dépend des éléments suivants :

• Le degré de saleté du linge
• La quantité de linge
• La durée de l'eau

La quantité de mousse varie selon la quantité et le type de lessive, le degré de salété du linge et la durée et la température de l'eau.

Adoucisseur d'eau

Si la durée de l'eau est élevée dans voiture région (durete totale de 1,3 mmol/L ou plus), il est conseilé d'utiliser un adoucisseur d'eau. Pour obtenir des informations sur la durée de l'eau, contacter le service des eaux le plus proche.

L'utilisation d'un adoucisseur d'eau peut permettre de réduire la quantité de lessive requise pour chaque lavage et d'éviter la formation de dépôts de tartre qui risqueraient d'endommager la machine.

Les additifs suivants peuvent être versés dans ce comportement :

• Assouplissant de tissus
• Amidon de blanchisserie

Assouplissant de tissus

Mettre de l'assouplissant avant de démarrer la machine pour prévenir l'électricité statique. Il sera ajouté automatiquement au cycle de rinçage final. Diluer les assouplissants concentrés avant de les ajouter. Ne pas ajouter plus de 130 ml dans le compartment pour éviter tout débordement.

Rincer l'assouplissant inutilisé à l'eau ou avec un chiffon humide une fois le cycle terminé. S'il reste collé dans le compartment, sorting le tiroir et le nettoyer. (Voir page 28.)

Amidon de blanchisserie

Ajouter simplement l'amidon de blanchisserie dans le compartment à assouplissant. Il sera ajouté automatiquement au linge au moment du processus de rincege final. Veiller à ne pas replir le compartment au-dessus du niveau MAX.

Diluer légèrement l'amidon avec de l'eau, avant de l'ajouter, s'il est difficile à verser.

Remarque

Après avoir utilisé de l'amidon, nettoyer le tiroir à lessive, en particulier le couvercle de l'assouplissant (voir page 28). Ensuite, lancer le programme Rapide 15 mn SANS lessive pour éliminer tout résidu d'amidon dans le tambour.

Compartment de prélavage

Lessive pour le prélavage

À chaque utilisation d'un programme avec la fonction Prélavage, toujours mettre de la lessive pour le prélavage dans ce compartment.

Préparation du lavage

1. Ouvrir la porte etmettre le linge dans le tambour.

Pour savoir comment préparer et trier le linge, voir les pages 11, 20 et 21.

Attention

• Mettre le linge dans le tambour en veillant à ce qu'il ne se coince pas dans la porte.

Sinon, le joint de porte risque d'être endommagé et de provoquer des dysfonctionnements.

• Ne PAS surcharger le tambour.

Ceci pourrait entrainer des vibrations excessives ou endommager la machine.

Correct

Incorrect

Remarque

Lors du chargement d'une grande quantité de linge, veiller à répartir uniformément le linge dans le tambour.

2. Fermer la porte et appuyer sur le bouton Marche.

3. Tournier le cadran de selection de programme dans le sens de votrechoix pourCHOISIR LE PROGRAMME.

Une durée de lavage s'affichera.

Programme Eco 20^

Ce programme offre la même capacité de nettoyage avec le lavage à basse température à 20^ que le programme à 40^ (sauf pour les graisses).

4. Sélectionner les fonctions optionnelles.

• Sélection de processus (Voir page 26.)
• Fonctions supplémentaires (Voir pages 26-27.)
• Température (Voir page 12.)
  Vitesse d'essorage (Voir page 12.) Pour plus d'informations sur les réglages et fonctions disponibles pour chaque programme, voir les pages 22-23.

5. Ajouter la lessive dans le tiroir à lessive.

(Voir pages 14-15.)

6. Appuyer sur le bouton Départ.

La machine lance l'alimentation en eau. Une fois que le lava-linge a demarré, le linge est pesé. Àpres un délambda de 5 secondes, la nouvelle durée de lavage est affichée. Lors de la sélection des programmes Laine, Rapide 15 mn, Chemises, Sport, Couette, Repassage Facile, Linge Quotidien ou Rafraîchir, le linge n'est pas pesé.

La sonnerie retentit lorsque le programme est terminé et la porte se déverrouille immédiatement.

Attention

Après un lavage à haute température, veiller à ne pas se brûler en manipulant le linge ou en touchant l'intérieur du tambour.

Remarque

• Si la lessive n'est pas totalement éliminée du linge en utilisant le programme de base, utiliser la fonction Rincage plus.

• Avec les fonctions Eco et Rapide, si la cuve est pleine, le linge peut coller aux parois du tambour. Ceci est tout à fait normal.

Sortir le linge et le défroisser, si nécessaire. Veiller à ne pas le laisser trop longtemps dans le tambour une fois le programme terminé, car les couleurs pourraient déteindre.

Durée requise

Les durées dépendant des programmes et des réglages de température sélectionnés.

• Les durées réelles peuvent différer légément de celles affichées.
• Les durées affichées incluent le temps nécessaire au replissage et à l'évacuation de l'eau, elles dépendent

donc de la pression de I'eau, des conditions d'évacuation et de la quantité de linge.

• Si des fonctions sont modifiées au cours du lavage, les durées affichées peuvent changer.
• Les durées seront prolongées si la répartition du linge dans le tambour doit être équilibrée.

Réglage de la sonnerie

La sonnerie qui retentit à la fin d'un programme peut être désactivée.

1. Appuyer sur les boutons Départ et Marche en même temps.
2. Relâcher le bouton Marche tout en maintainant le bouton Départ enforcé pendant 3 secondes. La sonnerie est désactivée après l'émission du premier bip.

Pour réinitialiser le réglage, recommencer les étapes 1 et 2. La sonnerie est désactivée après l'émission de deux bips.

Changement de paramètres pendant le lavage

Une fois le lavage commencé, il est impossible de modifier le programme, la température et l'heure programmée.

• Pour modifier les réglages de programme ou de température, éteindre puis rallumer la machine.
• Pour modifier les options de rincage ou d'essorage pendant le lavage, appuyer sur le bouton Pause une fois que le lavelinge est rempli d'eau.
• Il est possible de modifier les cycles d'essorage, ainsi que les fonctions Rinçage plus et Anti-froissage pendant le processus de lavage.
• Aucun réglage ne peut être modifié une fois le processus de lavage terminé.

Programme Vapeur

Attention

PRENEZ GARDE L'anneau en métal peut être chaud après avoir utilisé le programme Vapeur.

Remarque

• Lorsque vous arrêtez provisoirement le programme Vapeur, si l'intérieur du tambour est chaud, la porte ne s'ouvrira pas.
• Si vous souhaitez-retirer des articles du tambour pendant le fonctionnement du programme, eteignez la machine, selectionnez le programme Coton et procedez a nouveau à la Vidange.

Programme Repassage Facile

L'utilisation du programme Vapeur spécialisé permet de réduire le froissage des vêtements.

Lovable

• Articles secs légèrement froissés
  Articles qui viennent d'être lavés et essorés - 1,5 kg ou moins

Non lvable

• Vêtements délicats comme la laine et la soie

Les effets des opérations de lavage à température élevée et de vapeur permettent de réduire les effets des allergies provoquées par les acariens et le pollen.

Lovable

• Pour les articles qui doivent être doux pour la peau, comme les sous-vétements, les draps, les serviettes de bain et les vêtements de bébé - 5 kg ou moins

Programme Chemises

Les effets vapeur ayant lieupendant le cycle d'essorage-sechage qui suit le cycle de lavage Chemises spécialise permettent de réduire le froissage des vêtements.

Lovable

• Coton et mélange coton pour les chemises et les chemisiers - 2 kg ou moins

Programme Linge Quotidien

Les effets vapeur ayant lieupendant le cycle d'essorage-sechage qui suit le cycle de lavage Coton permettent de réduire le froissage des vêtements.

Lovable

• Lavage quotidien d'articles de coton, mélange lin et coton - 2 kg ou moins

Remarque

• De plus petites charges donnent deGXmeilleurs résultats.
• Retirez les articles dés que le programme est terminé, puis sechées au séche-linge en utilisant le programme Douceur ou Décicat ou placez-les sur un cintre pour les secher.
• Vous ne pouvez pas passer d'un cycle à un autre en utilisant Mode.

Programme Rafraîchir

L'utilisation du programme Vapeur spécialisé permet de réduire les odeurs impregnant les vêtements.

Lovable

• Articles secs seulement – 1,5 kg ou moins

Non lavable

• Vêtements délicats comme la laine et la soie

Remarque

• De plus petites charges donnant deGXmeilleurs résultats.
• Si vous reglez un programme Vapeur avec du linge sec, à la fin du cycle, le linge sera humide au toucher. Il est nécessaire de secher l'humidité des articles.
• Retirez les articles d'es que le programme est terminé et sechez-les sur des cintres.
• Il ne s'agit pas d'un programme de lavage, par conséquent les tâches ne seront pas éliminées.
• N'utilise pas de détergents ou d'adoucissants.
• Le programme Rafraîchir diminuera les odeurs de cigarette et autres odeurs solubles dans l'eau.
• Si vous utilisez en continu le programme Rafraîchir, la température à l'intérieur du tambour augmente et la porte peut ne pas s'ouvrir immédiatement après la fin du programme.

Programme	Description	Charge max
Coton	Lavage quotidien du coton, du lin et des mélanges coton.	10 kg
Repassage Facile	Défloissage avec de la vapeur des textiles nettoyés à sec ou fraîchement lavés et essorés.	1,5 kg
Anti-allergie	Cycle pour éliminer avec de la vapeur les allergènes comme les acariens et le pollen.	5 kg
Chemises	Nettoyage avec de la vapeur pour décrasser les cols et poignets, et éviter les pris sur les chemises et blouses.	2 kg
Linge Quotidien	Nettoyage pour réduire avec de la vapeur les pris des vêtements du quotidien.	2 kg
Rafraîchir	Cycle Désodorisant pour éliminer avec de la vapeur les odeurs des textiles nettoyés à sec.	1,5 kg
Couleurs	Pour le lavage des pieces de linge en coton couleur ou en mélange coton, préserve les couleurs et évite que le linge déteigne.	5 kg
Mix	Charge mixte pour laver divers types de vêtements comme du coton, du lin, des fibres synthétiques.	10 kg
Laine	Lavage doux pour les vêtements en laine et en mélange de laine lavable à la main et en machine, évite le rétrécissement.	2 kg
Sport	Pour le lavage des vêtements de sport synthétiques.	3 kg
Couette	Pour le lavage des grandes pieces de linge comme les couvertures, les draps, les rideaux, les jetsés de lit et couvre-lits.	3 kg
Délicot	Lavage doux pour les fibres synthétiques, la dentelle, etc. Préserve le linge.	5 kg
Synthétique	Lavage doux pour le cotton, le lin et les fibres synthétiques.	5 kg
Rapide 15 mn	Programme pour rafraîchir une petite quantité de linge légèrement sale en 15 min.	2 kg
Rapide 50 mn	Lavage rapide en 50 min. pour les mélanges coton et lin légèrement sales.	5 kg
Eco 20 °C	Lavage des mélanges cotton et lin légèrement sales à très faibles températures.	5 kg

Détails des programmes

Programme	Réglage auto
	Température1)	Nombre de rincages	Cycles d'essorage	Durée approximative
Coton	40 °C	2	1200	1:10 - 2:05
Repassage Facile	—	—	—	0:35
Anti-allergie	60 °C	3	1200	2:09 - 2:34
Chemises	40 °C	2	500	1:34
Linge Quotidien	40 °C	2	1200	1:27
Rafraîchir	—	—	—	0:25
Couleurs	40 °C	2	1200	0:58 - 1:23
Mix	40 °C	2	1200	1:09 - 1:44
Laine	30 °C	3	500	0:40
Sport	40 °C	2	800	1:30
Couette	30 °C	2	800	1:02
Délicat	40 °C	2	800	0:55 - 1:00
Synthétique	40 °C	2	800	1:02 - 1:32
Rapide 15 mn	30 °C	1	800	0:15
Rapide 50 mn	40 °C	2	1200	0:46 - 0:49
Eco 20 °C	20 °C ( ≈ Clignote)	2	1200	1:14 - 1:29

1) Clignote: 20^ C Brille: Froid

	Réglage manuel		Fonctions supplémentaires
	Température1)	Cycles d'essorage	Eco Rapide	Rinçage plus	Prélavage	Anti-froissage
	Froid - 90 °C	500 - 1400	✓	✓	✓	✓
	-	-	-	-	-	-
	60 °C	500 - 1200	-	✓	✓	-
	Froid - 60 °C	500 - 800	✓	✓	✓	-
	Froid - 90 °C	500 - 1200	✓	✓	✓	-
	-	-	-	-	-	-
	Froid - 40 °C	500 - 1400	✓	✓	✓	✓
	Froid - 40 °C	500 - 1400	✓	✓	✓	✓
	Froid - 40 °C	500	-	✓	-	-
	Froid - 40 °C	500 - 1200	✓	✓	✓	✓
	Froid - 40 °C	500 - 800	-	✓	-	✓
	Froid - 40 °C	500 - 800	-	✓	✓	✓
	Froid - 60 °C	500 - 1200	✓	✓	✓	✓
	Froid - 30 °C	500 - 800	-	-	-	-
	Froid - 60 °C	500 - 1400	-	✓	✓	✓
	Froid - 20 °C	500 - 1400	-	✓	✓	✓

Programmes Laine et Délicat

Le tambour tourne doucement avec ces programmes.

Pour plus de détails sur les consignes de lavage, voir les pages 16-17.

Charges de linge délicat

-Programme Laine: 2kg ou moins
- Programme Délicat : 5 kg ou moins

Poids approximatifs

• Pull en laine : 400 g

• Chemisier en soie : 200 g

• Pantalon : 400 g

Conseils pour le lavage de linge délicat

Mettre le linge dans le tambour

Empiler les vêtements les uns sur les autres.

Lessives

• Pour les articles en laine, utiliser une lessive liquide douce. Les autres lessives risquent d'abîmer les vêtements.
• Avec les programmes Laine et Délicat, il peut s'avérer nécessaire d'utiliser la fonction Rincage plus pour éliminer l'excess de lessive du linge. (Voir page 26.)

Etendre le linge

• Étendre les vêtements en laine et nylon, de couleur blanche ou claire, à l'écart des rayons du soleil ou d'une source de chaleur directe.
• Àpres le lavage,étaler les vêtements en laine et nylon et leur redonner leur forme initiale avant de les étendre à l'ombre. Ceci permet également de réduire le temps de repassage.
• Étendre les articles en laine sans pris ni faux pris, ou bien les étaler pour les faire sécher.

• Utiliser des cintres pour les chemises, chemisiers et pantalons.

Une serviette enroulée autour du cintre permet d'ajuster la largeur des epaules des vêtements pour qu'ils conservent leur forme à mesure qu'ils sèchent.

Si un vêtement rétrécit au lavage

Étirer le vêtement à sa taille initiale sur une planche à repasser. Utiliser des épingles pour maintenir la taille et la forme. Ensuite, utiliser un fer à repasser pour le passer à la vapeur et le laisser sécher.

Programme Couette

• Vérifier que l'étiquette de chaque article compte le symbole indiquant qu'il peut être lavé en machine ou à la main (√, √).
• Laver seulement une couverture à la fois.

Lovable

• Couverture 100% fibres synthétiques - jusqu'à 3 kg

• Couvertures 100% fibres synthétiques (futon) et 100% coton - jusqu'à 1,5 kg (lit simple)

• Draps

• Couvre-lits
• Draps-housses 100% fibres synthétiques

Non lvable

• Couvertures 100 % laine
• Couvertures de haute laine
• Couvertures chauffantes (y compris la housse)

Mettre la couette dans le tambour

1. Plier les couvertures ou couvre-lits en quatre.

1. Mettre la couverture ou le couvre-lit dans le tambour.

Le ou la plier pour l'introduire dans le tambour.

Les deux extrémités de la couverture doivent être dirigées vers l'intérieur du tambour.

Attention

Ne PAS rouler les couvertures ou les couvre-lits en boule, ni les plier de façon aléatoire.

Ceci pourrait entraîner des vibrations excessives et endommager le linge ou la machine.

Remarque

Éviter d'utiliser des filets pour laver les couvertures. Ils empêchent de bien essorer le linge.

Fonctions individuelles de lavage

(Sélection de processus)

Il est possible de seLECTIONner un processus unique, ou de combiner plusieurs processus enCHOISIGANT des fonctions individuelles de lavage.

Remarque

Les fonctions individuelles de lavage, Anti-allergie, Linge Quotidien et Chemises ne sont pas disponibles pour le programme Rapide 15 mn.

Appuyer sur le bouton Mode pourCHOISIR une fonction.

Fonction	Description
Rinçage	Rincer le linge lavé (L'eau de rinçage reste)
Essorage	Essorer le linge lavé
Arrêt cuve pleine	Laver et rincer le linge (L'eau de rinçage reste)
Rinçage + Essorage	Rincer et essorer le linge lavé
Vidange	Vidanger l'eau du tambour

• Dès que le lavage commence, l'affichage clignote et indique la fonction en cours.
• Lorsque la fonction Rincage, Essorage ou Rincage + Essorage est utilisé, la machine initie le processus de vidange en cas de présence d'eau dans le tambour.

Fonctions supplémentaires

En fonction du programme, il est possible de combiner différentes fonctions supplémentaires.

Remarque

Certaines fonctions supplémentaires ne sont pas disponibles avec certains programmes. (Voir pages 22-23.)

Si une fonction indisponible est seLECTIONNee, une alarme d'erreur retentit.

Appuyer sur les boutons de fonction à combiner.

Fonction	Description
Eco	Le lavage consomme moins d'eau et d'électricité mais prend plus de temps.
Rapide	Les durées de lavage seront plus courtes que celles des programmes de base. Idéal pour le linge peu sale.
Rinçage plus	Permet de rincer le linge de façon plus approfondie grâce un processus de rinçage supplémentaire.
Prélavage	Cycle de prélavage pour le linge très sale
Anti-froissage	- Permet de faciliter le repassage en essorant le linge plus lentement (à 800 t/min ou moins). - Une fois le lavage terminé, le linge tourne par intermittence pendant 30 minutes maximum, ou jusqu'à l'ouverture de la porte. - Réduit les plis et contribue à démêler le linge emmélé.

Les fonctions Rincage plus et Anti-froissage peuvent etre activées ou désactivées pendant le lavage, mais pas après que celui-ci soit terminé.

Minuterie programme

Il est possible d'utiliser la minuterie pour programmer l'heure à laquelle la machine se terminera.

• Le programme Laine ne peut pas etre programme.
• Le lave-linge peut s'arrêter avant ou après l'heure programmée, en fonction du type de linge, de la température, ainsi que des conditions d'alimentation en eau et de vidange.

Remarque

Ne PAS utiliser de lessive qui ne se dissout pas entièrement avec la fonction programmée, car il risque de former des grumeaux avant que le lavage commence et ne pourra pas s'écouler normalement.

Réglage d'une heures programmee

Maintenir le bouton Temps enforcé jusqu'à ce que l'heure programmée désirée s'affiche.

Modification d'une heures programmée

1. Appuyer sur le bouton Arrét, puis appuyer sur le bouton Marche.
2. Choiser le programme désiré et les fonctions optionnelles.
3. Programmer une heures.

Annulation d'une heures programmée

Appuyer sur le bouton Arrét. (Tous les réglages seront annulés).

Vérification d'une heures programmesée

Appuyer sur le bouton Temps.

Verrouillage de sécurité enfants

Le verrouillage de sécurité enfants empêche les enfants de monter dans le tambour du lave-linge et de rester coincés. Cette fonction maintain la porte fermée et verrouillée, même quand le lave-linge n'est pas utilisé. Elle désactive également les boutons de commande.

Activation/désactivation du verrouillage de sécurité enfants

1. Mettre le lave-linge en marche.
2. Appuyer sur le bouton Mode et le maintainir enforcé pendant au moins 5 secondes. Les symboles O n s'allument pour indiquer que le verrouillage de sécurité enfants est activé.
3. Pour le désactiver, maintainir à nouveau le bouton Mode enforcé pendant 5 secondes (ignorer les trois bips sonores et maintainir le bouton enforcé jusqu'au déverrouillage).

Nettoyage de l'extérieur du lave-linge

Nettoyer l'extérieur du lave-linge à l'aide d'un chiffon fin et d'un détergent doux, un détergent menager par exemple, et de l'eau savonneuse.

Avertissement

• Ne PAS éclubbousser le lave-linge avec de l'eau.
• Ne PAS utiliser des nettoyants en crème, des diluants, ni des produits contenant de l'alcool ou de l'huile de paraffine.

Nettoyage du tambour

S'il reste de l'eau froide dans le lave-linge, des bacteriées peuvent s'accumuler dans le tambour et dégager une odeur. Pour éviter cela, il suffit de lancer le programme Coton 90^ une fois par mois. (Si un produit de détartrage est utilisé, suivre les consignes du fabricant).

Attention

Les virus et les bacteriés ne sont pas tués dans une eau à 40^ . Des agents pathogènes peuvent se répandre via le mélange des vêtements et donc transmettre des maladies.

Les agents pathogènes meurent à une température de 60^ ou plus. Cependant, l'utilisation d'une eau à 90^ n'est pas nécessaire.

Remarque

Ne PAS mesure de linge ni de lessive dans le lave-linge pendant son nettoyage.

En cas d'utilisation d'un détergent pour lavage de cuve, ou d'eau de Javel, veiller à lemettre dans le tiroir à lessive avant le lavage. La quantité appropriée est d'environ 30 ml. (Voir pages 14-15.)

28 - Entretien

Nettoyage du tiroir à lessive

Les résidus de lessive s'accumulent rapidement dans le tiroir si celui-ci n'est pas nettoyé régulierement.

De la moisissure peut même se former.

1. Sortir le tiroir à lessive.

1. Retirer le tiroir à lessive et le soulevant avant de le ramener vers vous.

1. Mettre le doigt sur l'onglet situé à l'avant du couvercle de l'assouplissant puis le tirer vers le haut pour le sortir du tiroir à lessive.

1. Laver les restes de lessive à l'eau. À l'aide d'un chiffon, essuyer l'eau dans le lave-linge.

2. Aligner l'orifice du couvercle de l'assouplissant sur le clic du tiroir à lessive pour remettre le couvercle de l'assouplissant à sa position initiale. Puis, insérer à nouveau le tiroir à lessive sur l'unité principale.

Nettoyage du joint de porte et du hublot

Après chaque lavage, procéder comme suit :

• Retirer toutes les saletés du joint de porte.
• Essuyer le hublot et le joint pour éliminer les peluches et les taches.

Nettoyage du filtr devidange

Il est recommandé de nettoyer le filtrde vidange une fois par mois. Le filtrte peut etre encombré par une accumulation de peluches empêchant l'écoulement d'eau.

1. Mettre le lave-linge hors tension et le débrancher.
2. Ouvrir et-retirer le cache du filtr de vidange.Ensuite, placer un recipient sous celui-ci pour recuperer I'eau.

1. Sortir le tuyau d'aspiration et enlever le cache pour vidanger l'eau.

1. Une fois toute l'eau évacuée, desserrer doucement le filtré de vidange. De l'eau peut s'écouler. Ceci est tout à fait normal.
2. Tourner le filtr de vidange dans le sens anti-horaire pour le dévisser. Puis, le retarder.

1. Retirer toutes les peluches et saletés.
2. Remetre le filtrre de vidange en place.
3. Remetre en place le bouchon et le tuyau d'aspiration.

Attention

FAIRE ATTENTION en cas de vidange d'eau chaude.

Nettoyage du filtre d'alimentation en eau

Nettoyer le filtré si l'alimentation en eau ne se fait pas correctement.

1. Fermer le robinet.
2. Mettre le lave-linge en marche.
3. Sélectionner le programme Coton, puis appuyer sur le bouton Départ.
4. ÀpRES 1 minute,mettre le lave-linge hors tension.L'eau a été vidangée du tuyau d'alimentation en eau.
5. Debrancher le tuyau d'alimentation en eau du lave-linge.
6. Nettoyer le filtré qui se trouve à l'arrière du lave-linge.

Utiliser une petite brosse, comme une brosse à dents par exemple.

1. Si la machine est livrée avec le tuyau équipé d'une vanne d'alimentation en eau, couper le robinet alimentant la machine, débrancher le tuyau du robinet, puis nettoyer le filtré sur le tuyau de la même façon.

1. Rebrancher le tuyau d'alimentation en eau.
   Serrer fermement le raccord en plastique.
2. Ouvrir le robinet et vérifier qu'il n'y a pas de fuites.

Prévention du gel du tuyau d'alimentation en eau

Si le lave-linge est livré par temps de gel, le laisser reposer à températe ambiente pendant 24 heures, après son installation, avant de l'utiliser. Ceci permet de s'assurer qu'il n'y a pas de glace pouvant boucher le tuyau d'alimentation en eau.

Si le tuyau d'alimentation en eau gèle, effectuer la procédure suivante :

1. Enrouler des serviettes chaudes autour des raccords du tuyau d'alimentation en eau.

1. Ajouter 2 à 3 litres d'eau chaude dans le tambour.

1. Mettre en marche la fonction Vidange seule, à l'aide du bouton Mode. (Voir page 26.)

Problème		Cause
Lave-linge	Les boutons ne fonctionnent pas.	- Pendant un cycle de lavage, les réglages de programme, de température et de processus ne peuvent pas être modifiés (les réglages de rinçage ou d'essorage peuvent, quant à eux, être modifiés).- Le verrouillage de sécurité enfants est peut-être activé. (Voir page 27.)
	La porte ne s'ouvre pas.	- Le verrouillage de la porte est peut-être activé. (Voir page 13.)- Le verrouillage de sécurité enfants est peut-être activé. (Voir page 27.)- La température ou le niveau de l'eau est peut-être trop élevé.
	Odeur inhabituelle	- Les pièces en caoutchouc peuvent dégager une odeur lors des premières utilisations du lave-linge, mais celle-ci disparaître avec le temps. Il est possible de laver le tambour en lançant le programme 90 °C. (Voir page 28.)
Lavage	L'eau n'entre pas dans le lave-linge.	- Le robinet d'eau est peut-être fermé.- Le tuyau d'alimentation en eau est peut-être gelé. (Voir page 30.)- L'alimentation d'eau est peut-être coupée.- Le filtre d'alimentation en eau est peut-être bouché. (Voir page 30.)
	Il n'y a qu'une petite quantité d'eau.	- Si le cycle a été mis en pause puis redémarré, le lave-linge évacue peut-être un peu d'eau. Ne PAS verser d'eau par la porte.
	L'eau s'accumule pendant le lavage.	- Ceci est normal. L'alimentation en eau se fait automatiquement si la quantité d'eau diminue. En cas de charges lourdes, le replissage d'eau peut avoir lieu à plusieurs reprises.
	L'eau s'évacue pendant le lavage.	- Ceci est normal. L'évacuation et le replissage de l'eau ont lieu fréquement de façon à éliminer l'excess de mousse. Cette fonction s'appele la détention de mousse.
Rinçage/Essorage	L'eau n'entre pas dans le lava-linge pendant le cycle de rincegage.	- Avant le rincegage, le lava-linge procédé à un essorage pour évacuer l'eau restant du lavage. Le replissage d'eau a lieu après cette étape.
	Le rincegage commence avant la fin de l'essorage.	- Le lava-linge a peut-être détecté une mauvaise répartition de la charge. Si le linge s'est amassé sur un côté du tambour, le rincegage débutera automatiquement pour corriger le déséquilibre. - En cas d'excess de mousse après le lavage, l'eau sera évacuée et la machine se replira à nouveau pour l'éliminer. Cette fonction s'appeLE à detection de mousse.
	Pendant l'essorage, le tambour s'arrête et tourne plusieurs fois.	- Ceci est normal. Le lava-linge a détecté un déséquilibre de charge et essaire de le corriger.
	Il reste de la mousse et de l'eau dans la porte ou dans le joint de la porte.	- Bien qu'il puisse rester de la mousse et de l'eau selon l'état du linge et la quantité de lessive utilisée, la performance du cycle de rincegage n'en est pas affectée.
	L'essorage s'arrête et redémarre de façon répétée.	- Ceci est normal. L'essorage par intermittence permet d'effectuer le processus en silence. - Le linge est peut-être trop léger. Ajouter une ou deux serviettes de bain, s'il y a lieu.
Durée	La durée restante affichée change.	- La durée restante est constamment estimée et corrigée. Par conséquent, la durée affichée peut changer. - Le temps restant augmentera si un rincegage et un essorage supplémentaires sont requis pour corriger le déséquilibre de charge causé par le linge qui s'est amassé sur un côté du tambour.
Lessive et mousse	Il n'y a pas ou peu de mousse.	- La quantité de mousse varie en fonction de la température, du niveau et de la dureté de l'eau.- Ceci peut survenir si de la lessive en poudre a été introduite directement dans le tambour. Il faut leMETTE dans le tiroir à lessive prévu à cet effet.- Il n'y a peut-être pas suffisamment de lessive.- La lessive utilisée produit peut-être très peu de mousse.- Le linge très sale et les grosses charges de linge peuvent réduire la formation de mousse.
	Il y a beaucoup de mousse.	- La quantité de mousse varie en fonction de la température, du niveau et de la dureté de l'eau.- Il y a peut-être trop de lessive.- Le type de lessive utilisée peut provoquer un excès de mousse.
	L'assouplissant déborde.	- Le repère MAX est peut-être dépasse dans le tiroir à lessive. (Voir page 15.)- Une fermeture trop brusque du tiroir à lessive a peut-être causé le débordement du liquide.
	Il reste des résidues de lessive en poudre à la fin du lavage.	- Ceci peut survenir si de la lessive en poudre a été introduite directement dans le tambour. Il faut leMETTE dans le tiroir à lessive prévu à cet effet.
Bruit	Il y a une vibration ou un bruit inhabituel.	- Il y a peut-être des objets métalliques dans le tambour.- Les boulons d'ancrage n'ont peut-être pas été enlevés.(Voir page 38.)- Le lave-linge se trouve peut-être sur une surface inclinée ou instable.Si aucun des points ci-dessus n'est à l'origine du problème, contacter le centre de service clients le plus proche.
	Il y a un bruit lors de l'évacuation de l'eau.	- Ceci est normal. Il s'agit du bruit émis par le fonctionnement de la pompé de vidange.
	Le ventilateur fait du bruit.	- Ceci est normal. Le ventilateur refroidit les pièces électriques.
Autres	Une coupure de courant se produit pendant que le lave-linge est en marche.	- Le lave-linge va s'accreter et ne redémarrera pas automatiquement lorsque le courant sera rétabli. Il faudra sélectionner un programme et le démarrer à nouveau.
	Un disjoncteur coupe le courant.	- Le lave-linge va s'accreter et ne redémarrera pas automatiquement lorsque le disjoncteur sera réenclenché. Il faudra trouver et corriger la cause du déclenchement du disjoncteur. Puis, il faudra rétabrir le disjoncteur, remettre le courant et redémarrer le lave-linge.
	L'alimentation en eau est coupée.	- Lorsque l'eau revient, elle peut être impure au début. Il faudra déconnecter le tuyau d'alimentation en eau et vidanger l'eau impure par le robinet. Veiller à reconnectcer le tuyau d'alimentation en eau avant d'utiliser le lave-linge.
	L'affichage n'est pas clair.	- Le lave-linge se trouve peut être dans un endroit lumineux ou ensoleillé.
U 11 Vidange impossible	Que faire Vérifiez si le tuyau de vidange présente l'un des problèmes suivants. - Il n'est pas bouché. - Son extrémité n'est pas immershée dans l'eau. - Le système d'évacuation n'est pas éloigné de plus de 3 mètres. - L'eau n'est pas gelée. Nettoyer le filtré de vidange s'il est bouché. (Voir page 29.) Après avoir corrigé le problème, ouvr la porte, la fermer et relancer le cycle de lavage.
U 12 La porte est ouverte	Que faire Vérifier que la porte est correctement fermée.
U 13 Essorage impossible	Afin d'assurer un fonctionnement silencieux et d'obtenir les mêilles performances de lavage, ce lave-linge a été concu pour détecter les charges de linge inégales, en particulier les petites charges. Il ne s'agit enaucun cas d'un dysfonctionnement. Utiliser l'une des solutions suivantes. Que faire - Si le linge est trop lourd, démêler les vêtements. - Si le linge est trop lourd en raison d'articles trop volumineux, comme des couvertures, réduire la charge. - Si le linge est trop léger, ajouter une ou deux serviettes de bain. - Si le lave-linge se trouv sur une surface instable ou inégale, le changer d'emplacement. Après avoir corrigé le problème, ouvr la porte, la fermer et relancer le cycle de lavage.
U 14 Remplis eau impossible	Que faire Vérifier les problèmes suivants pouvant entraîner cette situation. - Le robinet est fermé. - La conduite ou le tuyau d'eau est gelé. - L'alimentation en eau est interrompue. - Le filtré d'alimentation en eau est bouché. (Voir page 30.) Après avoir corrigé le problème, ouvr la porte, la fermer et relancer le cycle de lavage. Si la marque rouge apparait sur le tuyau équipé d'une vanne d'alimentation en eau, ceci a arrêté l'alimentation en eau. Il convient de le replacer par un tuyau neuf. Tuyau avec un robinet d'alimentation en eau (N° AXW12C-7SR0)
H01	Affichage d'une erreur démarrant par un H. Que faire Appuyer sur le bouton Arrêt. Si l'erreur reste affichée ou réapparaît après avoir enforcé le bouton Départ, débrancher le lave-linge et contacter le centre de service clients le plus proche.

Transport du lave-linge

Deux personnes ou plus sont nécessaires pour transporter le lavelinge.

Commencer par basculer la machine vers l'arrière. Une personne doit se tener derrière et maintainir l'arrière du panneau supérieur. L'autre personne doit saisir les supports inférieurs, à l'avant.

Le bon endroit pour le lavelinge

S'assurer qu'il y a suffisamment d'espace pour le lave-linge et que les aérations de la base ne sont pas obstruées par un tapis.

• Installer le lava-linge sur une surface plane et stable pour éviter l'excess de vibration et de bruit.
• Ne PAS installer le lave-linge sous l'exposition directe du soleil ou a un endroit où la température peut descendre en dessous de zéro.
• Ne PAS permettre aux parties métalliques du lave-linge d'entrée en contact avec les surfaces métalliques d'un évier ou d'autres apparèils menagers.

Installation d'un apparéil encastré

• Vous doivent disposer d'un espace d'au moins 60 cm de largeur.
  Il convient de laisser un espace d'au moins 2 mm sur les cots et 3 mm audressus et à l'arrière de la machine.
• La tablette au-dessus du lave-linge doit être fermement fixée aux meubles attenants.
• Demander au technicien d'installer un couvercle métallique à la place du panneau standard.
• La fiche électrique doit être accessible après installation.

Couvercle métallique (AXW4595-7SR0)

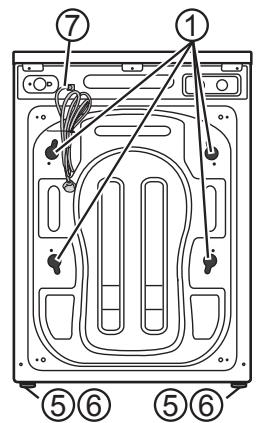

Retrait des boulons d'ancrage

Quatre boulons d'ancrage maintiennent l'intérieur du lave-linge en place pendant son transport. Ilis doivent etre retirés avant l'installation à I'aide de la clé fournie avec la machine. Suivre les consignes ci-après.

Remarque

Ne pas faire fonctionner le lavelinge sans avoir retire les boulons d'ancrage.
Ils pourrait provoquer de fortes vibrations.

1. Utiliser l'extrémité « B » de la clé pour desserrer les quatre boulons.

1. Sortir les boulons en tirant horizontally.

38 - Consignes d'installation

1. Retirer les vis situées à côté des orifices de boulons.

1. Placer les quatre capuchons (inclus dans les accessoires) dans les orifices de boulons correspondants et les fixer avec les vis retirees à l'étépe 3.

Remarque

• Il faut conserver les boulons d'ancrage, car ils sont nécessaires pour transporter le lave-linge. Si le lave-linge est cédé à un tiers, il convient de lui remetre les boulons d'ancrage.
• Vérifier que les capuchons des boulons sont bien en place, sous peine que de l'eau pénétre dans le lave-linge, provoquant par la des dysfonctionnements.

Déplacement du lave-linge

Remarque

Bien fixer les boulons d'ancrage lors du transport du lave-linge.

Avant de déplacer le lave-linge

• Fermer le robinet et évacuer l'eau contenue dans le lave-linge. Vidanger toute l'eau restante du tuyau d'aspiration. (Voir page 29.)
• Dépressuriser le tuyau d'alimentation en eau et le retirer.
• Debrancher le cable d'alimentation.
• Fixer les boulons d'ancrage. (Voir page 39.)

Fixation des boulons d'ancrage

1. Dévisser et retirer les capuchons.

2. Sortir les boulons jusqu'à ce que leurs embouts soient au même niveau que ceux des manchons.

Demander à quelqu'un de tener le haut du tambour et de le tirer vers l'avant.

3. Insérer les protections de transport.

4. Serrer chaque boulon de façon à ce que la longueur du ressortatteigne 26 mm.

Mise à niveau du lave-linge

L'utilisation d'un niveau facile le réglage. Pour régler les supports, utiliser l'extrémité « A » de la clé.

1. Sur chaque support, desserrer le contre-écrou en tournant dans le sens horaire.
2. Régler chaque support en le tournant dans le sens horsaire ou anti-horaire.
3. Utiliser un niveau à bulle pour vérifier que le lave-linge est bien à niveau.
4. Serrer chaque contre-écrou en tournant dans le sens anti-horaire.

Attention

Vérifier que tous les contre-écrous sont bien serrés et que les supports sont toujours boulonnés au lavelinge.

Dans le cas contraire, le lave-linge se déplacera.

Raccordement des tuyaux et de l'alimentation électrique

Suivre les consignes de cette section pour éviter les fuites d'eau. En cas de doute, faire appel à un technicien pour raccorder les tuyaux.

Longueurs de tuyaux et de câbles

Raccordement à gauche

Raccordement à droite

Tuyau d'alimentation en eau

Attention

• Ne PAS raccarder le tuyau au robinet mitigeur.

• Ne PAS tordre, écraser, modifier ou couper le tuyau.

• La pression d'eau optimale du réseau doit être comprise entre 0,03 et 1,0 MPa. Si la pression d'eau est supérieure, il faudra installer un détendeur de pression.

• Le débit d'eau au robinet doit être d'au moins 5 L/min.

Raccordement du tuyau d'alimentation en eau

1. Fixer l'une des extrémités du tuyau à l'arrivée d'eau à l'arrière de la machine et serrer le raccord à la main.

1. Fixer l'autre extrémité du tuyau au robinet et serrer de la même façon.

Tuyau avec vanne d'alimentation d'eau

Tuyau standard

1. Ouvrir lentement le robinet et s'assurer qu'il n'y a pas de fuites au niveau des raccords.

Les raccords sont soumis à la pression de l'eau.

Système anti-fuite

Le lave-linge est équipé d'un système concu pour empêcher les fuites d'eau. Le système comprend les composants suivants :

1) Détector de fuite
Ce décteur arrêté le lave-linge s'il déetecte une fuite. Il est situé sur la plaque de base de la machine. Si une fuite est détectée, un code d'erreur commençant par la dette H (par exemple H 01) s'affiche. Dans ce cas, contacter le centre de service clients le plus proche.
2) Détection de débordement Si l'eau contenue dans le lave-linge dépasse un certain niveau, cette fonction arrête l'alimentation en eau et active la pompe de vidange.

Tuyau de vidange

Attention

Ne PAS tordre, sortir ou plier le tuyau de vidange.

Évacuation dans un évier ou un lavabo

Attention

-Fixer le tuyau de vidange de maniere a ce qu'il ne puisse pasoirt du lavabo.

Attention

• Ne PAS boucher le lavabo dans lequel se trouve la sortie d'évacuation. Vérifier que le débit d'évacuation dans le tuyau est suffisant.
• Ne PAS laisser l'extrémité du tuyau de vidange immergée dans l'eau evacuée.

Ceci afin d'éviter que l'eau ne returne dans le lave-linge.

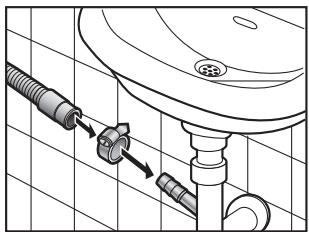

Évacuation dans un tuyau de vidange

Raccordement à l'alimentation électrique

Attention

La plaque signalétique indique la puissance nominale nécessaire au lave-linge. Vérifier que les specifications électriques de l'endetroit où est installé le lave-linge correspondent.

Liste de vérification de l'installation

1) Boulons d'ancrage

Ont-ils ete retires et les capuchons ontils ete fixes correctement?

2) Emplacement

Le lave-linge était-il installé sur une surface plane et stable ?

Fonctionne-t-il sans vibrer ?

3) Tuyau d'alimentation en eau

Y a-t-il des fuites ?

L'alimentation en eau est-elle normale?

4) Tuyau de vidange

Y a-t-il des fuites ?

L'évacuation est-elle normale?

5) Supports régibles

Sont-ils fermement boulonnés au lavelinge ?

6) Coussinets de support

Sont-ils à plat ?

Si l'appareil n'est pas a niveau, la vidange peut generations des bruits anormaux.

7) Alimentation électrique

Le courant nominal de la prise domestique indépendante atteint-il 220 à 240 V en courant alternatively ?

Essai de fonctionnement après installation

Vérifier qu'il n'y a pas de fuite d'eau ou de bruit anormal et que le système de vidange fonctionne correctement.

Effectuer la procédure suivante SANS
introduire de linge dans le tambour.

1. Ouvrir le robinet.
2. Fermer la porte.
3. Proceder à un essorage si le lavelinge a eté déplaced.

Appuyer sur le bouton Marche.

Départ.

Une fois l'eau vidangée, lancer un essai de fonctionnement.

1. Tout en maintainant enfoncés les boutons Rapide/Eco et Anti-froissage, appuyer sur le bouton Marche.

1. Lorsque l'affichage ci-dessous apparait (pendant 3 secondes), appuyer sur le bouton Rapide/Eco.

La durée restante s'affiche comme indiqué ci-dessous.

L'essay de fonctionnement dure environ 3 minutes.

Vérifier les éléments suivants :

• Entend-on un bruit anomal?

Si oui, s'assurer sur le lave-linge est posé à niveau.

• Y a-t-il une fuite d'eau ?

Si oui, s'assurer que les tuyaux sont correctement raccordés.

Les codes d'erreur suivants peuvent s'afficher :

• Les tuyaux sont-ils correctement raccordés?

Le tuyau de vidange est-il bouché?

• Le tuyau d'alimentation en eau est-il correctement raccordé et le robinet est-il ouvert ?

Après correction d'une erreur, ouvrir et reférer la portepour reprendre l'essay de fonctionnement.

Programme	Température	Fonction Eco sélectionnée	Charge	Consommation électrique 2)	Consommation d'eau 2)	Durée 2)
Coton	40 °C	—	10 kg	1,05 kWh	90 L	2:05
	40 °C 1)	Eco	5 kg	0,57 kWh	50 L	2:45
	60 °C 1)	Eco	10 kg	0,85 kWh	63 L	3:45
			5 kg	0,72 kWh	50 L	3:05
Repassage Facile	—	—	1,5 kg	0,21 kWh	—	0:35
Anti-allergie	60 °C	—	5 kg	1,94 kWh	98 L	2:34
Chemises	40 °C	—	2 kg	0,52 kWh	31 L	1:34
Linge Quotidien	40 °C	—	2 kg	0,65 kWh	40 L	1:27
Rafraîchir	—	—	1,5 kg	0,20 kWh	—	0:25
Laine	30 °C	—	2 kg	0,20 kWh	50 L	0:40
Sport	40 °C	—	3 kg	0,65 kWh	45 L	1:30
Synthétique	40 °C 1)	—	5 kg	0,70 kWh	55 L	1:32
Rapide 15 mn	30 °C	—	2 kg	0,15 kWh	23 L	0:15
Rapide 50 mn	40 °C	—	5 kg	0,48 kWh	50 L	0:49
Eco 20 °C	20 °C	—	5 kg	0,21 kWh	55 L	1:29

1) Résultats calculés avec la fonction Eco et à la vitesse d'essorage maximal, conformément à la norme EN 60456.
2) La consommation de courant, d'eau et les durées indiquées dans le tableau peuvent varier en fonction de la pression, de la durée et de la température de l'eau, ainsi que selon la température ambiente, le type et la quantité de linge, les variations de tension et les fonctions optionnelles utilisées.

(EU)Nr.1061/2010

Nom du fournisseur			Panasonic
Référence du modele établie par le fournisseur			NA-140VS4
Capacité nominale en kg, pour le programme « coton » standard	à 60 °C à pleine charge	kg	10
Classe d'efficacité énergétique			A+++
Consommation d'énergie annuelle pondérée		kWh/an	167
Consommation d'énergie en kWh par an, sur la base de 220 cycles de lavage standard par an pour les programmes coton à 60 °C et à 40 °C à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du programme « coton » standard	à 60 °C à pleine charge	kWh	0,85
	à 60 °C à demi-charge	kWh	0,72
	à 40 °C à demi-charge	kWh	0,57
Consommation d'énergie pondérée	Mode arrêt	W	0,2
	Mode laissé sur marche	W	0,2
Consommation d'eau annuelle pondérée		L/an	12400
Consommation d'eau en litres par an, sur la base de 220 cycles de lavage standard par an pour les programmes coton à 60 °C et à 40 °C à pleine charge et à demi-charge. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité d'essorage sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces)			B
Vitesse d'essorage maximale pour le programme « coton » standard	à 60 °C à pleine charge	t/min	1400
	à 40 °C à demi-charge	t/min	1400
Taux d'humidité résiduelle atteint avec le programme « coton » standard	à 60 °C à pleine charge	%	53
Le programme « coton » + Eco standard à 60 °C et le programme « coton » + Eco standard à 40 °C sont les programmes de lavage standard auxquels se rapportent les informations qui figurent sur l'étiquette et sur la fiche. Ces programmes convennent pour nettoyer du linge en coton normalement sale et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie
Durée du programme « coton » standard	à 60 °C à pleine charge	min	225
	à 60 °C à demi-charge	min	185
	à 40 °C à demi-charge	min	165
Durée du mode laissé sur marche			5 - 10 secondes
Emissions acoustiques dans l'air	Lavage	dB	53
	Essorage	dB	71
Pose libre			Oui
			NA-140VS4
Tension nominale			220 - 240 V
Fréquence nominale			50 Hz
Puisance nominale d'énergie maximale			2000 - 2350 W
Puisance nominale d'énergie de chauffage			Lavage 2000 W (230 V)Vapeur 1000 W (230 V)
Poids de la machine			74 kg
Masse maximale de linge sec			10 kg
Dimensions de la machine			596 mm (L) x 625 mm (P) x 845 mm (H)
Consommation d'eau			Se reporter à la section « Consommation d'eau et d'électricité » .
Pression de l'eau courante			0,03 - 1 MPa

Réglage du programme d'après les valeurs de consommation d'énergie

Voupez definir les valeurs de consommation d'énergie pour les programmes standard en procédant comme suit. Les programmes standard sont respectivement appelés « Programme coton standard 60^ et « Programme coton standard 40^ dans les réglementations 1015/2010 et 1061/2010.

Ces programmes conviennent pour nettoyer du linge en coton normalement sale et il s'agit des programmes les plus efficaces en termes de consommation combinée d'eau et d'énergie pour laver ce type de linge en coton.

1.

Placez le cadran sur Coton.

Choisissez la fonction Eco. (Voir page 26.)

Choisissez la vitesse d'essorage maximum. (Voir page 23.)

Choisissez une température de l'eau de 60^ / 40^ .

• La température de l'eau actuelle peut différer de la température du cycle indiquée.
