SG108S - Réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau 8 ports Gigabit non géré
Marque	TP-Link
Modèle	SG108S
Catégorie	Réseau
Nombre de ports	8 ports RJ45 10/100/1000 Mbps
Alimentation	Adaptateur secteur externe, 5V DC / 0.6A
Dimensions (L × P × H)	158 × 101 × 29 mm
Poids	0.3 kg
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Fonctions principales	Plug and Play, auto MDI/MDIX, contrôle de flux 802.3x, mode économie d'énergie
Normes supportées	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.1p
Montage	Desktop (non rackable)
Ventilation	Passive (sans ventilateur)
Entretien et nettoyage	Débrancher l'appareil, nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Maintenir à l'écart de l'eau et du feu. Ne pas démonter. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	L'appareil ne contient aucune pièce réparable par l'utilisateur. En cas de panne, contacter le SAV.
Garantie	Garantie limitée TP-Link (voir notice)
Contenu de l'emballage	Switch SG108S, adaptateur secteur, guide d'installation rapide

FOIRE AUX QUESTIONS - SG108S TP-LINK

Comment brancher le switch TP-Link SG108S ?

Branchez l'adaptateur secteur à une prise électrique et connectez vos appareils (ordinateurs, imprimantes) aux ports RJ45 à l'aide de câbles Ethernet. Le switch fonctionne en Plug and Play : aucune configuration n'est nécessaire.

Quelle est la signification des voyants LED ?

Le voyant d'alimentation vert indique que le switch est sous tension. Chaque port dispose d'un voyant : vert fixe pour une liaison 1000 Mbps, vert clignotant pour une activité réseau, orange/ambre pour une liaison 10/100 Mbps.

Le switch peut-il être monté sur un rack ?

Non, le SG108S est conçu pour une utilisation de bureau (desktop). Il n'est pas rackable. Placez-le sur une surface plane et stable.

Le switch supporte-t-il le PoE (Power over Ethernet) ?

Non, le SG108S est un switch non PoE. Il transmet uniquement les données. Pour des appareils PoE, utilisez un injecteur ou un switch PoE séparé.

Que faire si le switch ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Essayez un autre câble d'alimentation si possible. Si le problème persiste, contactez le support TP-Link.

Puis-je utiliser des câbles de différentes longueurs ?

Oui, le switch fonctionne avec des câbles Ethernet standard (Cat5e ou supérieur) jusqu'à 100 mètres par port.

Comment nettoyer le switch ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. Ne jamais utiliser de produits liquides ou abrasifs.

Le switch est-il compatible avec les routeurs de toutes marques ?

Oui, le SG108S est un switch non géré standard compatible avec tout équipement réseau respectant les normes Ethernet (IEEE 802.3).

Comment réduire la consommation d'énergie ?

Le switch intègre une fonction d'économie d'énergie qui réduit automatiquement la puissance sur les ports inactifs. Aucune action nécessaire.

Y a-t-il des paramètres à configurer ?

Non, le SG108S est un switch non géré (unmanaged). Il suffit de brancher les câbles et l'alimentation pour qu'il fonctionne immédiatement.

MODE D'EMPLOI SG108S TP-LINK

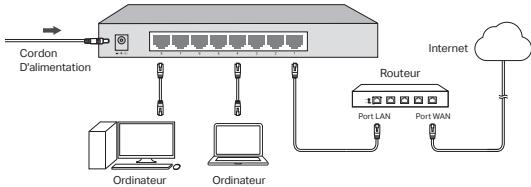

Switch réseau non PoE non rackable

L'imagpe peut ne pas correspondre au produit envoitr possession.

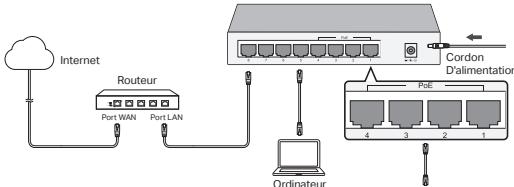

Switch PoE non rackable

L'imagpe peut ne pas correspondre au produit envoitr possession.

Remarque:

The ports PoE pour ne doivent utiliser des services de l'ordre PUE, en ce cas seules les données sont transmises.

Appareils PoE
Camera IP

Point d'acces

Telephone IP

Switch Desktop

Informations de sécurité

• Maintainir l'appareil à l'écart de l'eau du feu de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.
• Ne pas utiliser un chargeur différent de ceux recommandés.

L'adaptateur doit être facilement accessible et se couver à proximé de l'équipment.
- Placez l'appareil avec sa partie inférieure vers le bas.

Merc de rée et de suivre les instructions de sécurité ci-dessus ne donnant d'utilisation appellé. Noue ne pouvons garantir qu'aucun accident ou l'accession de la surveillance correcte de l'appellére. Merc d'utiliser ce appellére avec précaution, le non respect des consignes de sécurité est à vos risques et périls.

Garantie limitee TP-Link

Concernes produits de marque TP-Link uniquement.

CETTE GARANTE VOUS DONNE DES DROITS SPECIFICI ES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QI PEUVENT VARIER D'UN EAT, UN DAINS OU DUN RÉS PONDAIRE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTEE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUTAUTRES GARANTI ES RECOURS ET CONDITIONS.

TP-Lin Gari t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Italiano

Lelegée et se singlement d'informations si-dessus opération sauf indication où illevois non. Posissimo garanté que non risque de l'excuse de l'excuse de la morte en cas d'une maladie est usée en mode improprio le dispositif. Utilizeze cette produkto con cura et la fate professionnelue a vosto rischant.

Garanzia

TP-Link par la première déclaration que cet article est conforme aux exigences essentielles et autres dispositions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

La déclaration CE de conformité originelle peut être trouée à l'adresse https://www.tp-link.com/en/ce.

Nederlandsls
