MODE D'EMPLOI KIT CPL AV 1000 MPS - CPL Gigabit AV1000 TL-PA7017P TP-LINK
Chapitre 1. familiarisez-vous avec votre CPL 2
- Présentation du produit 3
- Apparence du produit 3
Chapitre 2. utilisez votre CPL 5
2.1. Avant de commencer. 6 2. 2. Étendez votre réseau filaire par Plug & Play. 7 2.3. Sécurisez votre réseau CPL en apparant 8 2.4. Ajouter un autre adaptateur CPL 9 2.5. Gérez votre réseau CPL via l'utilitaire tpPLC. dix
FAQ (Foire Aux Questions) 11
Ce guide est un complément au Guide d'installation rapide. Le Guide d'installation rapide fournit des instructions pour une configuration Internet rapide, tandis que ce guide contient des détails sur chaque fonction et montre comment les configurer dans des scénarios typiques.
Lorsque vous utilisez ce guide, veuillez noter que les fonctionnalités de l'adaptateur CPL peuvent varier légèrement en fonction du modèle et de la version du logiciel dont vous disposez. La disponibilité de l'adaptateur CPL peut également varier selon la région ou le FAI. Toutes les images, étapes et descriptions de ce guide ne sont que des exemples et peuvent ne pas refléter votre expérience réelle avec l'adaptateur CPL.
Compatible avec tous les adaptateurs CPL HomePlug AV et AV2 Standard. Ce produit peut ne pas être compatible avec les routeurs ou les passerelles dont le micrologiciel a été modifié, est basé sur des programmes open source, ou est non standard ou obsolète. Les débits de signal sans fil maximum sont les débits physiques dérivés des spécifications de la norme IEEE 802.11. Le débit de données sans fil et la couverture sans fil réels ne sont pas garantis et varieront en fonction des conditions du réseau, des limites du client et des facteurs environnementaux, y compris les matériaux de construction, les obstacles, le volume et la densité du trafic et l'emplacement du client. Les débits maximum du signal CPL sont les débits physiques dérivés des spécifications HomePlugAV/AV2. Le débit de données CPL réel et la portée CPL ne sont pas garantis et varieront en fonction des conditions du réseau et des facteurs environnementaux, y compris les interférences électriques, le volume de trafic et la surcharge du réseau, le disjoncteur AFCI et le CPL étant situés dans un circuit séparé. La fonction d'économie d'énergie prend effet lorsque vos appareils sont déconnectés ou éteints. Les données d'économie d'énergie réelles varient selon les conditions et les environnements du réseau.
Conventions
Dans ce guide, les conventions suivantes sont utilisées :
| Convention Description |
| Bleu sarcelle souligné | Les hyperliens sont en bleu sarcelle et soulignés. Vous pouvez cliquer pour rediriger vers un site Web ou une section spécifique. |
| Sarcelle | Les informations clés apparaisent en bleu sarcelle, y compris le texte de la page de gestion tels que les menus, les éléments, les boutons, etc. |
| R Noter: | Ignorer ce type de remarque peut entraîner un dysfonctionnement ou endommager l'appareil. |
| Conseils: | Indique des informations importantes qui vous aident à<mieux utiliser votre apparéil. |
- La dernière version du logiciel, de l'application de gestion et de l'utilitaire est disponible dans le centre de téléchargement à l'adresse https://www.tp-link.com/en/support/download/.
- Le Guide d'installation rapide (QIG) se trouve là où vous trouvez ce guide ou à l'intérieur du paquet de produit.
- Les spécifications peuvent être trouvées sur la page du produit à l'adresse https://www.tp-link.com.
- Une communauté vous est proposée pour discuter de nos produits sur https://community.tp-link.com/.
- Les informations de contact de notre support technique se trouvent dans la section Contacter le support technique. Page d'assistance à l'adresse https://www.tp-link.com/support/.
Apprenez à connaître votre ligne électrique adaptateur
Ce chapitre présente ce que l'adaptateur CPL peut faire et décrit ses apparences.
Il contient les rubriques suivantes :
- Présentation du produit
- Apparence du produit
1. 1. Présentation du produit
L'adaptateur CPL TP-Link vise à étendre votre réseau domestique existant, à l'aide du circuit électrique de votre domicile.
La prise de courant intégrée sur l'adaptateur CPL offre une prise pour d'autres appareils électroniques. Son filtre de bruit intégré élimine le bruit du signal électrique et garantit ainsi une transmission de haute qualité des données via CPL.
1.2. Apparence du produit
L'apparence de votre adaptateur CPL peut différer légèrement de celle illustrée en raison de la région et de la version du produit.
Remarque: le KIT TL-PA7017P (version européenne) est utilisé pour la démonstration dans ce guide
1. 2. 1. Légende des voyants

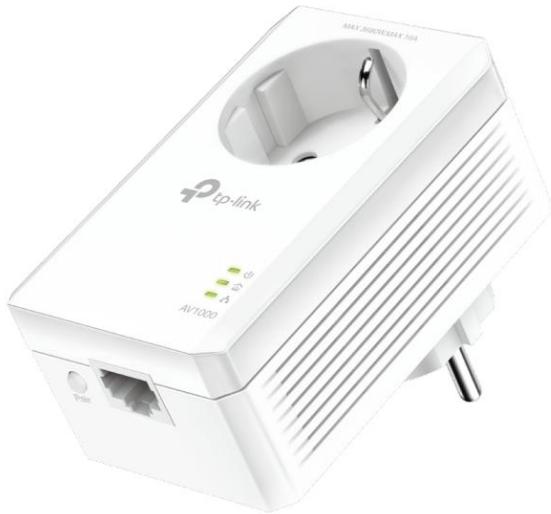

Les LED indiquent l'état de fonctionnement de l'adaptateur CPL. Pour plus de détails, veuillez vous référer au tableau suivant.
| Nom | Statut | Indication |
| Pouvoir | Allumé étéint | L'adaptateur CPL est allumé ou étéint. |
| Clignotant | Clignotement rapidey: l'appairage est en cours. |
| Clignotement lenty: le mode d'économie d'énergie* est activé. |
| Ligne électrique | Au | L'adaptateur CPL est connecté avec succès à un réseau CPL. |
| Déactivé | L'adaptateur CPL n'est connecté à chaque réseau CPL. |
| Ethernet | Au | Le port Ethernet est connecté. |
| Déactivé | Le port Ethernet n'est pas connecté. |
Cinq minutes après que l'appareil connecté à l'adaptateur CPL est étant ou inactif, l'adaptateur CPL passe automatiquement en mode d'économie d'énergie.

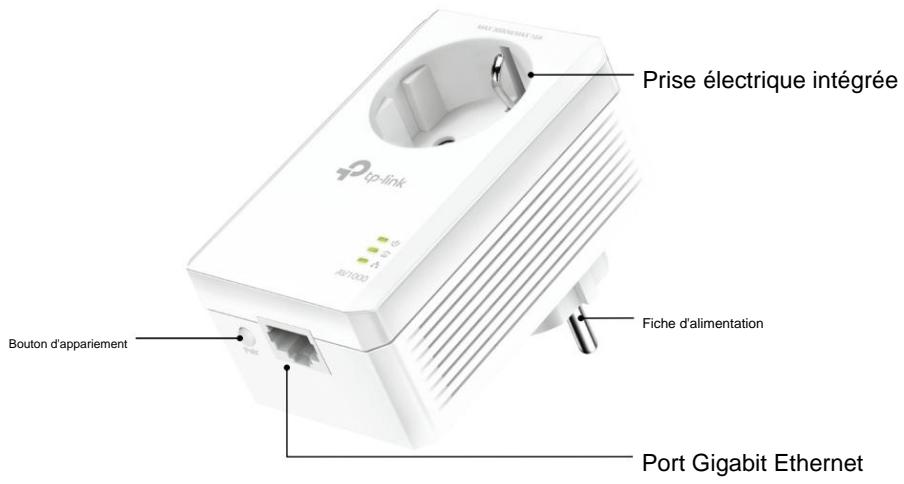

Prise électrique intégrée
Utilisé comme extension de prise électrique pour multiprise ou appareils électroménagers. Il peut supprimer certains bruits électriques susceptibles d'affecter les performances de la ligne électrique.
Fiche d'alimentation
L'adaptateur CPL a une fiche qui peut être connectée à une prise de courant.
Bouton d'appariement
Appuyez sur le bouton et maintenez-le enfoncé pendant 1 seconde pour rejoindre un réseau CPL. Rendez-vous
Sur Sécuriser votre réseau CPL par couplage pour plus d'informations.
Appuyez et maintenez enfoncé pendant plus de 6 secondes pour réinitialiser l'adaptateur CPL.
Port ethernet
Connectez le port Ethernet à vos appareils filaires, tels qu'un ordinateur, un routeur ou une console de jeu, via un câble Ethernet.
Utilisez votre CPL
Ce chapitre vous explique comment utiliser l'adaptateur CPL.
Il contient les rubriques suivantes :
- Avant de commencer
- Étendez votre réseau filaire par Plug & Play
Sécurisez-vous réseau CPL par couplage
- Ajouter un autre adaptateur CPL
- Gérez votre réseau CPL via l'utilitaire tpPLC
2.1. Avant de commencer
Les adaptateurs CPL fonctionnent par paires. Vous devez disposer d'au moins deux produits CPL pour créer un réseau CPL. Pour optimiser les performances de votre réseau, veillez suivre ces principes:

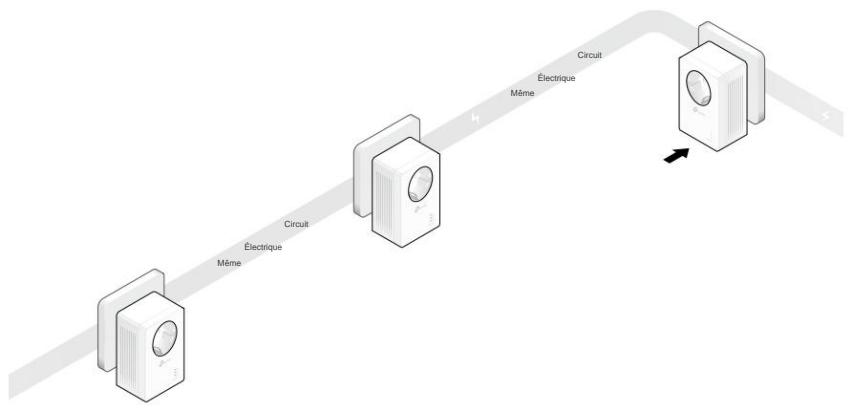

- Tous les adaptateurs CPL doivent se trouver sur le même système de câblage électrique.
- Évitez de brancher des adaptateurs CPL et des appareils domestiques à forte puissance (tels que machines à laver et réfrigérateurs) proches les uns des autres.
- Branchez l'adaptateur CPL directement dans une prise murale. Ne branchez pas l'adaptateur CPL dans une multiprise, une rallonge ou un parasurtenseur.

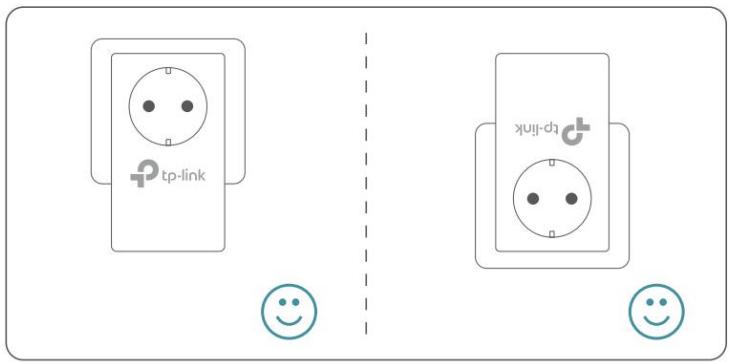

- Utilisez l'adaptateur CPL uniquement dans les directions ci-dessous.
Température de fonctionnement: 0^ 40^ (32^ 104^)
Température de stockage: -20^ 70^ (-4°F ~ 158°F)
Humidité de fonctionnement: 10% 90% HR, sans condensation
Humidité de stockage : 5% 90% HR, sans condensation
2. 2. Étendez votre réseau filaire par plug & play
Je veux:

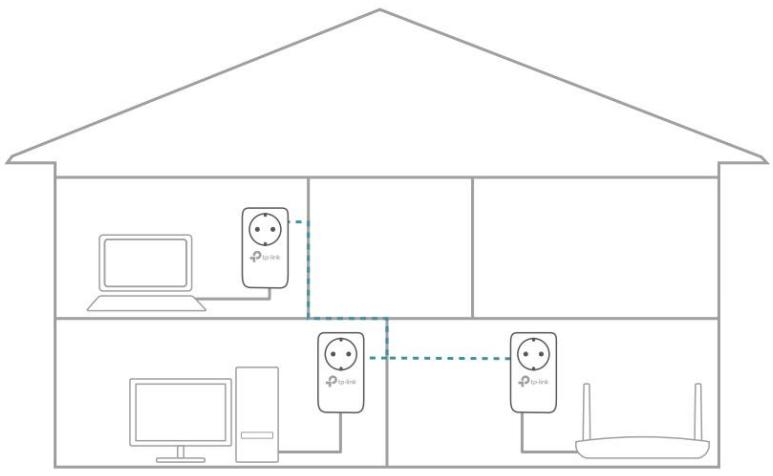

Utilisez deux adaptateurs CPL pour configurer un nouveau réseau CPL dans ma maison.
Par exemple, j'ai un routeur chez moi, mais il n'y a pas assez de ports LAN pour tous mes appareils filaires. Je ne veux pas de câblage complexe et coûteux. Les gens m'ont dit que je pouvais résoudre ce problème avec deux adaptateurs CPL.
Comment puis-je faire ça ?

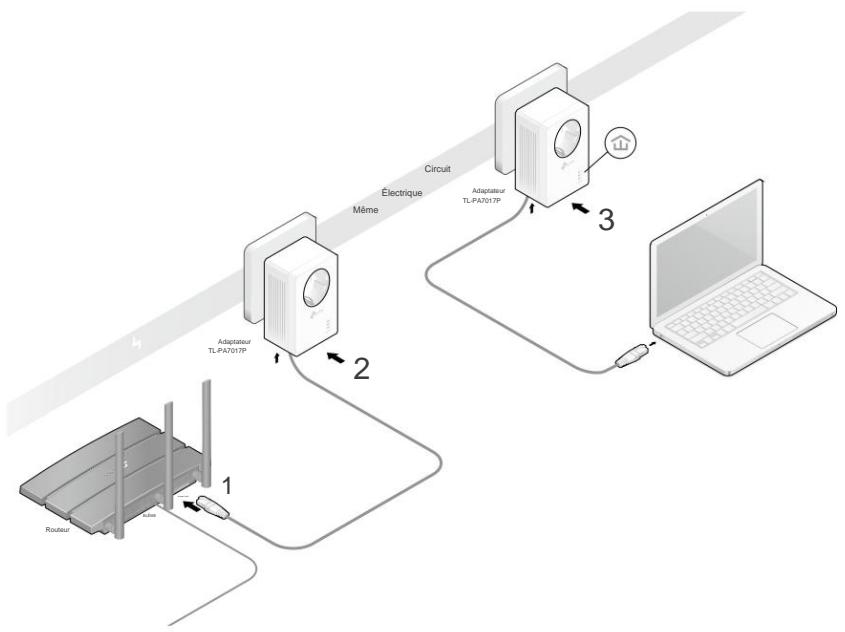

- Connectez l'un des adaptateurs CPL à un port LAN disponible du routeur à l'aide d'un câble Ethernet.
- Branchez l'adaptateur CPL dans une prise murale.
- Branchez l'autre adaptateur CPL dans une prise murale sur le même circuit électrique à l'endroit où vous souhaitez accéder à Internet. Attendez que l'évoyant Powerline s'allume.
Remarque: Si le voyant Powerline ne s'allume pas, reportez-vous à la FAQ-Q2 pour obtenir des instructions. 4. Connectez votre appareil filaire, tel qu'un ordinateur ou une console de jeu, au CPL adaptateur via un câble Ethernet.
Terminé!
Profitez maintenant d'Internet!
2.3. Sécurisez votre réseau CPL en appariant
Tous les adaptateurs CPL partagent certains paramètres d'usine communs et peuvent communiquer entre eux. Si vous souhaitez que vos adaptateurs CPL communiquent uniquement avec votre
propres adaptateurs CPL, vous devez les coupler. Ainsi, un réseau CPL sécurisé est formé et d'autres adaptateurs CPL ne peuvent plus rejoindre votre réseau CPL sans être coupés.
Remarque : Vous ne pouvez jumeler que deux appareils à la fois.
Je veux:
Sécuriser mon réseau CPL et empêcher que d'autres appareils CPL soient ajoutés à mon réseau.
Par exemple, j'ai étendu mon réseau en utilisant la méthode Plug & Play. Maintenant, je veux sécuriser mon réseau.
- Vérifiez que les voyants d'alimentation de tous les appareils CPL sont allumés. Conseils : Nous vous recommandons de brancher vos appareils CPL les uns à côté des autres ou le plus près possible les uns des autres lors de l'appairage. Vos paramètres ne seront pas affectés. Les appareils peuvent être déplacés où ils sont nécessaires une fois l'appairage terminé.

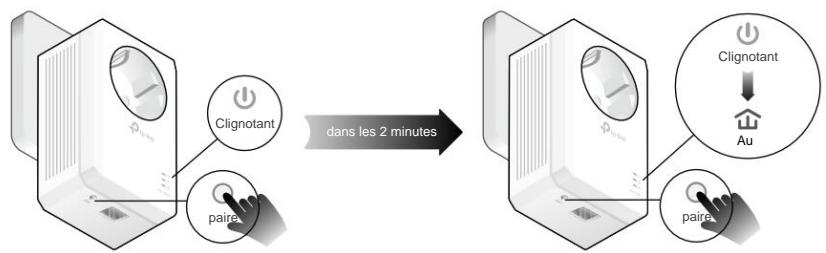

- Appuyez sur le bouton Pair de l'un des appareils CPL pendant 1 seconde. Sa LED d'alimentation devrait commencer à clignoter.
- (Dans les 2 minutes) Appuyez sur le bouton Pair d'un autre appareil pendant 1 seconde. Son voyant d'alimentation devrait commencer à clignoter. Lorsque le voyant CPL s'allume, un réseau CPL été créé avec succès.
Terminé!
Profitez de votre réseau CPL sécurisé !
2.4. Ajouter un autre CPL
Je veux:
Ajouter un nouvel adaptateur CPL au réseau CPL existant pour étendre mon réseau.
Par exemple, j'ai déjà configuré un réseau CPL à l'aide d'appareils CPL, mais le réseau ne parvient pas partout où j'en ai besoin. J'en ai acheté un autre pour étendre encore mon réseau.
- Branchez le nouvel adaptateur CPL dans une prise murale à proximité de l'une des prises CPL existantes. dispositifs.

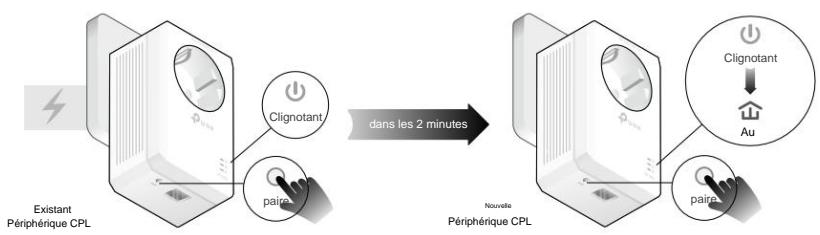

- Appuyez sur le bouton Pair de l'un des appareils CPL existants pendant 1 seconde. Son
Le voyant d'alimentation commence à clignoter.
- Dans les 2 minutes qui suivent, appuyez sur le bouton Pair du nouvel adaptateur CPL pendant 1 seconde.
Le voyant d'alimentation commence à clignoter.
- Lorsque le voyant CPL s'allume, c'est terminé. Déplacez le nouvel adaptateur CPL
à l'endroit où l'accès Internet filaire est nécessaire.
Terminé!
Profitez d'Internet grâce à votre réseau étendu!
2.5. Gérez votre réseau CPL via l'utilitaire tpplc
L'utilitaire tpPLC vous permet de visualiser et deGERER VOteau RSEAU CPL TP-Link. Son interfac
Vous pouvez trouver l'utilitaire et son guide d'utilisation sur la page d'assistance du produit à l'adresse https://www.tp-link.com/en/support/download/.
Avec l'adaptateur CPL branché dans la prise murale, appuyez et maintenez son bouton Pair pendant plus de 6 secondes jusqu'à ce que l’évoyant d'alimentation s’éteigne momentanément et revienne.
Q2. que dois-je faire si la LED powerline est éteinte?
- Essayez une autre prise murale et assurez-vous que tous les appareils CPL sont sur le même circuit.
- Essayez de configurer un réseau CPL par jumelage. Reportez-vous à Sécuriser votre réseau CPL par couplage pour obtenir des instructions.
- Essayez de réinitialiser chaque adaptateur CPL à ses paramètres d'usine par défaut
- Si le problème persiste, contactez notre Support Technique.
Q3. Que dois-je faire s'il n'y a pas de connexion internet dans ma ligne électrique réseau?
Assurez-vous que tous les appareils CPL sont sur le même circuit électrique. - Assurez-vous que les voyants CPL sont allumés sur tous vos appareils CPL. Si ce n'est pas le cas, couplez tous les appareils CPL conformément à Sécurisez votre réseau CPL par couplage. Assurez-vous que tous les appareils sont connectés correctement et en toute sécurité. - Vérifiez que vous disposez d'une connexion Internet en connectant votre ordinateur directement au modem ou au routeur.
Q4. que dois-je faire si un appareil cpl double avec succès ne se reconnecte pas après avoir été déplacé ?
- Essayez une autre prise sur le même circuit électrique.
- Essayez d'appairer à nouveau l'appareil et assurez-vous que le voyant CPL est allumé.
- Vérifie les éventuelles interférences dues à une machine à laver, un climatiseur ou un autre appareil électroménager trop proche de l'un des appareils CPL. Branchez l'appareil sur la prise électrique intégrée pour supprimer le bruit électrique si votre appareil CPL est équipé d'une prise électrique intégrée.
