MODE D'EMPLOI KM361G MIELE
Tables de cuisson gaz
KM 360 G
KM 360-1 G
KM 361 G
Lisez impératifement ce mode
d'emploi avant d'insteller et de
mettre en service cet apparéil. Vous
vous protégerez ainsi et évitezrez
de déterminerer votre apparéil.
Table des matieres
Description des appareils 3
Modles 3
Bruleur 5
Prescriptions de sécurité et mises en garde 6
Protection active de I'environnement 12
Avant la première utilisation 13
Premier nettoyage et première chauffe 13
Commandedeszonesdecuisson 14
Mise en marche, arrêt, réglage 14
Ustensiles de cuisson à utiliser avec la table gaz. 16
Sécurité absence de flamme 17
Utilisation en cas de panne de courant. 17
Nettoyage et entretien 18
Généralités 18
Grilles-support, bouton de commande 18
Dessus de l'appareil 19
Bruleurs 20
Que faire si ... 22
Technique 23
Raccordement gaz 23
Branchementélectrique 24
Caracteristiques techniques 24
ServiceAprésVente 25
Plaque signalétique 25
Modèles
① Bruleur 3000W
② Brûleur 1000 W
③ Brûleur 1750 W
④ Grille-support (2 parties)
(5) Foyers symbolisés
(6) Cordon d'alimentation :
⑦ Prise
Boutons de commande des foyers
⑧ avant gauche
⑨arriere gauche
10 arrirere droit
① avant droit
KM 361 G
① Brûleur 3000 W
② Brûleur 1000 W
③ Bruleur 1750 W
④ Support (pour chaque brûleur)
⑤ Foyers symbolisés
(6) Cordon d'alimentation
(7) Prise
Boutons de commande des foyers
⑧ avant gauche
⑨arriere gauche
10 arrirere droit
① avant droit

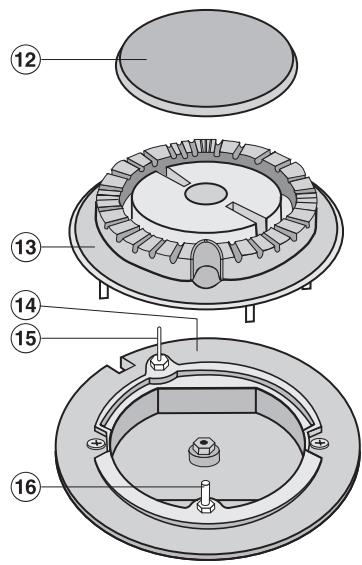

Brûleur
12 Couvercle du bruleur
Tete du bruleur
14 Embase
Thermocouple de la sécurité d'allumage
16 Electrode d'allumage
Prescriptions de sécurité et mises en garde
Lisez le mode d'emploi avant d'utiliser votre apparéil pour la première fois. Vous vous protégerez ainsi et évitezrez de déterminer votre apparéil.
Les personnes qui ne sont pas en mesure d'utiliser l'appareil en toute sécurité en raison de deficiencies physiques, sensorielles ou mentales ne doivent pas l'utiliser sans la surveillance d'une personne responsable.
Collez la plaquette signalétique jointe à l'appareil à l'endroit précisé au chapitre "Plaurette signalétique".
Veuillez conserve r ce mode d'emploi et le transmettre a un eventuel futuro propriete.
Montage et raccordement
Le raccordement au gaz doit etre effectue par un professionnel. Si la fiche est enlevée, l'appareil doit etremonté et branché par un electricien compétent qui respecte les prescriptions nationales et recommendations de la compagnie distributrice de gaz. Le fabricant ne saurait etre tenu responsable des erreurs de montage ou de branchement.
La sécurité électrique de cet appar- reil n'est garantie que s'il est rac-cordé à un système de mise à la terre homologué. Il est primordial que cette condition de sécurité elementaire et en cas de doute toute l'installation domestique, soient contrôlées par un professionnel. Le fabricant ne peut être tenu pour responsable de dégats causés par une mise à la terre manquante ou défectueuse à l'installation.
Après l'encastrement de la table de cuisson, le flexible de gaz et le cordon d'alimentation ne doit pas être en contact avec des pieces chaudes. Les températures élevées pourraient endommager le flexible ou le cordon.
Si l'appareil est branché avec une rallonge au secteur, la rallonge et la fiche de connexion doit être protégées contre l'humidité.
L'installation de cet apparéil sur des unités mobiles (bateaux par ex.) doit être réalisée uniquement par des entreprises spécialisées ou des professionnels en respectant les conditions nécessaires au fonctionnement de l' apparéil en toute sécurité.
Utilisation conforme
N'utilisez cet apparéil qu'après encastrement. Seul l'encastrement permet d'éviter tout risque de contact avec les composants sous tension.
Cet apparéil est prévu pour uneutilisation domestique et exclut toutusage professionnel.
Utilisez cette table de cuisson uniquement pour cuisiner des aliments. Toute autre utilisation est interdite et pourrait etre dangereuse. Le fabricant n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.
N'utilise pas la table de cuisson pour chauffer la piece. Les objets inflammables à proximé peuvent en effet prendre feu en raison du dégagement thermique élevé. La durée de vie de l'appareil s'en trouverait également réduite.
L'utilisation de tables de cuisson gaz génére de la chaleur et entraine la formation d'humidité dans la cuisine. La piece doit donc être bien ventilée en laissant les ouvertures d'aération ouvertes ou en installing un dispositif mécanique d'aération tel qu'une hotte.
L'utilisation intensive et prolongée de l'appareil peutrenalre une aération supplémentaire nécessaire,par ex. en ouvrant une fenetre ou en reglant le dispositif d'aération mecanique sur la puissance supérieure.
Cet apparéil ne doit pas être installé et utilisé à l'air libre.
N'allumez la table gaz que lorsque toutes les pieces des brûleurs sont bien montées.
Ne faites jamais fonctionner les brûleurs sans casserole. La hotte disposée au-dessus pourrait être endommagée par le dégagement de chaleur des flames et même s'enflammer.
Utilisez uniquement des casseroles ou poèles dont le fond correspond exactement au diamètre indiqué au chapitre "Ustensiles de cuisson à utilisier". Si le diamètre est trop petit, la casserole n'est pas assez stable. Si le diamètre supérieur de la casserole est trop grand, les gaz brûlés s'échappant sur les cotés peuvent endommager le plan de travail ou la cloison derrière la table de cuisson s'il s'agit d'un matériel non résistant à la chaleur. Le fabricant ne saurait être tenu responsable des dommages liés à un besoin inapproprié du recipient de cuisson.
Ne rangez pas d'objets facilement inflammables à proximé de la table de cuisson.
Prescriptions de sécurité et mises en garde
Précautions à prendre avec les enfants
L'utilisation de cet apparéil est prévue pour lesadultes qui ont pris reconnaissance de ce mode d'emploi. Les enfants n'ont pas suffisamment conscience des dangers qu'implique l'utilisation de cet apparéil. Vous devez donc les surveiller attentivement.
Les enfants plus âgés ne peuvent utiliser la table de cuisson que si l'utilisation de l'appareil leur a été expliquée clairement, de manière à ce qu'ils utilisent bien l'appareil et soient conscients des dangers entrainés par une mauvaise manipulation.
Les enfants ne doivent pas jouer avec cet apparéil.
La table de cuisson chauffe beau-coup pendant le fonctionnement et reste brulante quelques temps après l'arrêt. Tenez les enfants éloignés de l'appareil jusqu'à ce qu'il soit suffisamment refroidi pour écarter tout risque de blessure.
Ne rangez aucun objet pouvant interesser les enfants sur des étagères au-dessus ou à l'arrière de l'appareil. Ils pourrait être tentés de grimper sur la table de cuisson. Risque de brûlure !
Veillez également à ce que les enfants n'aient pas la capacité de toucher et renverser casseroles et poêles chaudes. Risque de brûture ! Il existe des grilles de protection spéciales pour enfants, en vente dans le commerce. Ceci permet de réduire les risques.
Les emballages (sachets, polystyrene, par ex.) peuvent être dangereux pour les enfants. Risque d'asphyxie !! Rangez les emballages hors de portée des enfants et jetez-les aussi vite que possible.
Il faut débrancher des réseaux d'alimentation électrique et gaz les apparèils hors d'usage et sectionner leur cordon d'alimentation car ils peuvent constituer un danger pour les enfants.
Protection de l'appareil contre les déteriorations
N'utilise pas de nettoyeur vapeur. La vapeur risque de toucher les composants conducteurs et de provoquer un court-circuit. La vapeur sous pression pourrait provoquer des déterriorations irrémédiables sur les surfaces et les composants pour lesquelles le fabricant Decline toute responsabilité.
N'utilise pas de casseroles à fond peu écais et ne faites jamais chauffer de récipient sans contenu, sauf si le fabricant du récipient l'autorise expressément. Dans le cas contraire, vous pourriez abîmer votre apparreil.
Tables de cuisson avec plaque vitrocéramique :
Veillez à ce qu'aucun objet ne tombe sur la surface en vitrocéràmique. Meme des objets légers (une salière, par ex.) peuvent provoquer des fissures dans la plaque.
Sur les apparèils avec plateau en inox :
Evitez de repandre des aliments ou liquides contenant du sel sur le plateau. Le cas échéant, eliminez tout de suite les taches afin d'éviter la corrosion.
Disposez les grilles-support a la verticale afin de ne pas rayer.
Protection contre les brûlures
En fonctionnement, la table de cuisson dégage une forte chaleur et reste chaude un certain temps même après son arrêt.
Portez des gants thermoisolés lorsque vous cuisine au-dessus de la table de cuisson gaz chaude. Veiliez à ce que les maniques ne se trouvent pas à proximé des flammes. Par conséquent n'utilise pas de gants ou maniques trop grands. En outre ils ne doivent être ni mouillés ni humides, ce qui augmente la conductibilité de la chaleur. Risque de brûlle.
Ne réchauffez pas de récipient fermé (boîte de conserve par ex.) avec la table de cuisson gaz. La surprisection provoquee par le réchauffement pourrait faire exploser le récipient ou la boîte de conserve. Risque de blessure et de brûlle!
N'utilise pas la table de cuisson comme repose-plats. L'objet déposé risque - en fonction de son matériel - de chauffer (risque de brûlure), de commencer à fondre ou à brûler si l'appareil est enclenché par inadvertance ou s'il était encore chaud.
Ne recouvre jamais la table de cuisson d'un torchon ou d'une feuille de protection pour fours. Il y a risque d'incendie si l'appareil est enclenché par inadvertance.
Prescriptions de sécurité et mises en garde
Nettoyez les taches de gras et autres restes alimentaires inflammbles des que possible. Risque d'incendie.
Ne laissez pas la table de cuisson enclenchée sans surveillance lorsque vous cuisinez avec des graisses ou de l'huile chaudes. Les huiles ou graisses surchauffees peuvent s'enflammer et meme metre le feu a la hotte. Risque d'incendie!
Si néanmoins il arrivait que de la graisse ou de l'huile chaude s'en-flamme, n'essayez en aucun cas d'eteindre les flammes avec de l'eau. Etouffez les flammes avec un couvercle de casserole ou un torchon humide.
Ne flambez jamais sous une hotte. Les flammes peuvent ymettre le feu.
Veillez à ce que les flammes du brûleur ne dépassent pas du fond du brûleur et ne remontent sur les côtes du recipient.
En cas de défectuosité
Si vous constatiez une défectuosité sur votre apparéil, arrêtez d'abord l' apparéil, fermez le robinet de gaz puis otez le fusible. Les fusibles doivent être entièrement otedés. Si l' apparéil n'est pas encastré ou branché fixement, vous devez également débrancher le cordon électrique du réseau en tirant sur la fiche. Avertissez le Service ÀpreS Vente.
Vérifiez que la table n'est pas branchée sur le secteur avant la fin de la réparation.
Sur les apparèils avec surface vitrocéramique : en cas de fissure, félure ou cassure de la plaque vitrocéramique, débranchez immédiatement l'appareil de reseau de gaz et d'électri-cité, comme décrit plus haut. Risque d'électrocution !
Les interventions techniques doivent être exécutées uniquement par des électriciens et professionnels gaz. Des réparations incorrectes peuvent entrainer de graves dangers pour l'utiliser et risquènt de déterminer l'appareil. N'ouvrez enaucun cas la carrosserie de l'appareil.
La réparation de l'appareil pendant la période de garantie doit être effectuee exclusivement par un Service ApreS Vente agreé par le fabricant, si non vous perdrez le bénéfice de la garantie en cas de pannes ulterieures.
Protection contre d'autres dangers
En cas d'utilisation d'une prise à proximé de la table de cuisson, veillez à ce que le cordon électrique de l'appareil utilisé ne soit pas en contact avec la table de cuisson en cours de fonctionnement. L'isolement du cordon pourrait être endommagée. Risque de décharge électrique!
Réchauffez toujours suffisamment les aliments. Les germes évientiellement présents dans les aliments ne sont détruits que par une température suffisamment élevé maintainue suffisamment longtemps.
N'utilise pas de-script en plastique ni de feuille d'aluminium. Ces matériaux fondent à température elevée. Il y a en outre risque d'incendie.
S'il y a un tiroir sous la table de cuisson, n'y rangez pas de bombes aerosol ou de liquides ou de matérieliau inflammables. Les casiers à couverts doivent être en matérieliau thermocrésistant.
Si la table de cuisson n'a pas ete utilisee pendant une pereode anormalement longue, il faut avant de la remetre en service la nettoyer soigneusement et faire vérifier son bon fonctionnement par un professionnel.
Elimination de l'emballage
L'emballage est nécessaire car il protège l'appareil des avaries de transport. En principe, le revendeur reprend l'emballage de votre appareil à sa mise en service. Le recyclage de l'emballage économique les matières premières et réduit le volume des déchets à éliminer. Si vous vous en débarrasssez vous-même, renseignez-vous auprès de la mairie de votre municipalité sur la localisation du container le plus proche acceptant ces déchets.
Enlèvement de l'ancien apparéil
Les ancients apparèils électriques et électroniques contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Cesmatériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent enaucun cas votre apparèil avec les déchets.
Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et spécialement adap-tés à l'enlèvement de ce type d'appa-reils.
Gardez l'ancien apparéil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident. Le mode d'emploi vous fournit des indications à ce sujet sous la rubrique "Prescriptions de sécurité et mises en garde".
Premier nettoyage et première chauffe
Avant la première utilisation, nettoyez votre apparéil comme suit :
Nettoyez les pieces de brûleur démontables dans de l'eau mélée de liquide vaisselle, séchez ensuite avec un chiffon et remontez les pieces correctement (voir chapitre "Nettoyage et entretien").
■ Essuyez le plateau inox ou la plaque vitrocéramique avec une éponge humide, puis séchez avec un chiffon.
N'utilise pas de liquide vaisselle car il pourrait laisser des traces bleuâtres sur la plaque vitrocéramique.
Les composants en métal sont protégés par un produit d'entretien spécial. C'est pourquoi une odeur passagère peut se dégager lors de la première utilisation de l'appareil. L'odeur et l'éventuelle vapeur d'eau dégagées disparaisnt rapidement et n'indiquent en rien un mauvais branchement ou une défectuosité de l'appareil.
Mise en marche, arrêt, réglage
Le bouton de commande sert à allumer le brûleur et à régler l'intensité des flammes.
- le robinet est fermé
1 grande flamme
petite flamme
Pour allumer un brûleur, presser le bouton de commande correspondant puis le tourner vers la gauche. Pour l'éteindre, le tourner vers la droite. Si vous
allumez un bruleur en tournant le bouton sans le presser,
allumez un bruleur en tournant le bouton vers la droite,
- arrêtez un brûleur en tournant le bouton vers la gauche vous risquiez d'abîmer des pièces de la table de cuisson. Le fabricant ne saurait être tenu responsable de ce type de dommage.
Enclenchement :
Pour allumer le brûleur de votrechoix, appuyez sur le bouton correspondant et tournez-le vers la gauche sur le symbole grande flamme.
Dés qu'une flamme est visible, maintenez le bouton enforcé pendant 8-10 secondes, puis relâchéze-le.
Répétez l'allumage si les flammes s'éteignent. Maintenez évientuèlement le bouton enforcé un peu plus long-temps.
Régulation :
Si la flamme brûle régulièrement après avoir relâché le bouton, réglez une puissance située entre le grand et le petit symbole de flamme. Pour réduire la flamme, tournez le bouton sur la gauche, pour l'augmenter, tournez vers la droite. Il est inutilde presser le bouton pour le tourner.
Réglez la flamme de maniere de maniere à ce qu'elle ne dépasse en aucun cas du fond de la casserole. L'extérieur de la flamme étant bien plus chaud que le centre, l'extrémité de la flamme doit rester sous la casserole. Si les flames dépassent, la chaleur s'échappe inutillement dans l'air, au risque d'abîmer la poignée et de cause des brûlures.
Arrêt :
Tournez le bouton de commande vers la droite sur "●".
L'arrivée de gaz est coupée et la flamme s'éteint.
Ustensiles de cuisson àutiliser avec la table gaz
| Brûleurs | Diamètre mini poêles / cassero- les en cm |
| Brûleur 1000 W | 10 |
| Brûleur 1750 W | 12 |
| Brûleur 3000 W | 14 |
| Diamètre supé- rieur maximum poêles / cassero- les en cm | |
| Brûleur 1000 W | 22 |
| Brûleur 1750 W | 22 |
| Brûleur 3000 W | 24 |
- Sélectionnez les casseroles appropriées au brûleur. Principes : grand diamètre = grand brûleur, petit diamètre = petit brûleur.
- Sélectionnez plutilot des cassetoles larges et plates que des cassetoles hautes et etroites. Elles chauffent plus rapidement.
-
Préférez les casseroles à fond épais, qui répartissent bien la chaleur. Les fonds peu épais risquent de provoquer la surchauffe des aliments. Remuez donc plus souvent les aliments.
-
Vous pouvez utiliser toute casserole ou poèle résistante à la chaleur sur un foyer gaz.
Lors de l'achat de casseroles et poêles, vous constaterez que le diamètre indiqué est dans la plupart des cas le diamètre supérieur et non celui du fond. - Respectez les dimensions indiquées dans le tableau. Si le diamètre est trop petit, la casserole n'est pas assez stable. Si le diamètre de la casserole est trop grand, les gaz brûlés s'échappant sur les cotés peuvent endommager le plan de travail ou la cloison derrière la table de cuisson s'il s'agit d'un matériel non résistant à la chaleur. Le fabricant ne saurait être tenu responsable des dommages liés à un besoin inapproprié du réseau de cuisson.
-Cuisez vos alimentants tant que possiblés dans des casseroles ou poêles couvertes afin que la chaleur ne se dissipe pas en pure perte.
Sécurité absence de flamme
Votre table de cuisson gaz est équipée d'une sécurité d'allumage thermoélectrique. Elle coupe l'alimentation en gaz si les flammes s'éteignent à cause d'un débordement d'aliments ou d'un courant d'air.
Pour réenclencher la table de cuisine, tournez le bouton de commande vers la droite sur "●" puis enclenchez-le comme à l'accoutumée.
La sécurité absence de flamme fonctionne independamment de l'alimentation électrique. Elle est donc active même lorsque la plaque de cuisson fonctionne sans électricité (voir chapitre "Utilisation en cas de panne de courant").
Utilisation en cas de panne de courant
En cas de panne de courant, vous pouvez allumer le brûleur avec une allumette.
- Pressez le bouton de commande et tournez-le vers la gauche sur le plus grand symbole de flamme.
- Maintenez le bouton enforcé et allumez le gaz avec une allumette.
- Maintenez le bouton enforcé pendant 8-10 secondes et relâchéz-le.
Généralités
Nettoyez votre table de cuisson régulier-rement, de préférence après chaqueutilisation. Laissez l'appareil refroidirsuffisamment.
N'utilisez pas de nettoyeur vapeur. La vapeur risque de toucher les composants conducteurs et de provoquer un court-circuit. La vapeur sous pression pourrait provoquer des déteriorations irrémédiables sur les surfaces et les composants pour lesquelles le fabricant Decline toute responsabilité.
N'utilisez pas d'objets pointus qui pouraient endommager les joints entre la vitrocéramique et le cadre et entre le cadre et le plan de travail.
N'utilisez jamais de produits contenant du sable, de la soude, de l'acide, du chlorure, ni de bombepour fours ou gril, ni de crème à récuer ni de produit de lavage pourlave-vaisselle. La laine d'acier, les éponges à tampon abrasif et les brosses dures sont également proscrites.
Ne pas verser d'eau sur l'électrode d'allumage du brûleur, sans quoi l'étincelle d'allumage ne s'allumerait pas.
Après le nettoyage, séchez la surface avec un chiffon afin d'eviter les traces de calcaire.
Grilles-support, bouton de commande
Enlevez les grilles-support.
Nettoyez les grilles-support et les boutons de commande avec une éponge, du liquide vaisselle et de l'eau chaude. Si les salissures sont incrustées, ramolissez-les en les humectant.
Sechez ensuite tout avec un chiffon propre.
Sur les apparèils avec plateau en inox : disposez les grilles-support à la verticale afin d'éviter de rayer la surface.
Dessus de l'appareil
Plateau inox
Nettoyez le plateau en inox uniquement avec une éponge, du liquide vaisselle et de l'eau chaude. Si les salissures sont incrustées, ramolissez-les en les humectant.
Sechez ensuite avec un chiffon propre.
Si nécessaire, vous pouvez également nettoyer le plateau inox avec un produit nettoyant spécial inox non abrasif.
N'applique le produit que dans le sens des raiés du métal.
Vou puez également utiliser un produit d'entretien inox qui forme une pellicule antistatique contre les poussières.
Etalez une mince couche de produit sur la surface nettoyée.
Des produits de nettoyage et d'entre-tien appropriés sont disponibles auprès du fabricant ou du revendeur.
Eliminez immédiatement et soigneusement les taches d'aliments salés afin d'éviter la corrosion.
Surface vitrocéramique
Enlevez toutes les salissures grossières avec une éponge humide et les salissures incrustées avec une raclette.
Nettoyez le plateau vitrocéramique avec quelques gouttes d'un produit de nettoyage spécial vitro-céramique sur de l'essuie-tout ou un chiffon propre; Ceci permet d'enlever les traces de calcaire laissées par l'eau et les taches aux reflets métalliques (restes d'aluminium).
Rincez ensuite le plateau vitrocéràmique ensuite puis séchez-le avec un chiffon propre.
Le cas échéant, vous pouvez utiliser un produit d'entretien qui forme une pellecule antistatique contre l'eau et la possière.
N'utilise pas de liquide vaiselle pour nettoyer le plateau vitrocéramique car il pourrait laisser des traces bleuâtres.
Respectez les indications du fabri-cant du produit de nettoyage pour plateau vitrocéramique.
Brûleurs
Une fois refroidis, vous pouvez démonter les brûleurs pour les nettoyer.
Démontage et nettoyage des brûleurs :
Enlevez toutes les pieces mobiles du brûleur et nettoyez-les dans de l'eau chaude mélée de liquide vaisselle. Séchez-les ensuite avec un chiffon. Vérifiez que les orifices de sortie de la flamme sont parfaitement secs.
La surface du couvercle de brûleur se matifie avec le temps. Ceci est parfaitement normal et ne traduit pas une ALTERATION du matériel.
Passez une éponge humide sur les pieces non amovibles du brûleur puis sechez avec un chiffon.
Nettoyez l'electrode d'allumage et le thermocouple avec un linge bien essoré puis séchez avec un chiffon propre.
Montage du brûleur :
Posez la tete du brûleur ⑬ sur l'embase ⑭ de telle sorte que l'électrode d'allumage ⑮ et le thermocouple ⑯ traversent les orifices de la tête du brûleur. La tête du brûleur doit être parfaitement encliquétée.
- Placez le couvercle du brûleur (12) de telle sorte que les ergots soient parfaitement insérés dans les encoches de la tête du brûleur (13).
Veillez à remonter les pieces des brûleurs dans le bon ordre.
Important :
- Le haut et le bas ne doivent pas etre intervertis.
- Les ergots doivent être insérés très exactement dans les encoches.
Les interventions techniques sur les apparêils fonctionnant à l'électricité et au gaz doivent être exécutées uniquement par des électriciens et professionnels gaz. Les réparations incorrectes peuvent entrainer de graves dangers pour l'utilisateur.
Que faut-il faire si.
... le brûleur ne s'allume pas après plusieurs essais?
Vérifiez si
- le brûleur est bien monté.
- le robinet de gaz est ouvert.
- le brûleur est sec et propre.
- les orifices de sortie de flamme sont dégagés et secs.
- le fusible de l'installation domestique s'est déclenché. Dans ce cas, avertissez un électricien ou le SAV. Allumez le gaz avec une allumette (chapitre "Utilisation en cas de panne de courant").
...la flamme s'eteint après l'allumage?
Vérifiez si le couvercle du brûleur est monté correctement.
.....l'allumageelectrique du bruleur ne fonctionne plus?
Vérifiez si des résidus d'aliments se sont déposés entre l'électrode d'allumage et le couvercle du brûleur. Enlevez-les avec précaution. Ne mouillez pas l'électrode.
...la flamme change brusquement d'apparce ?
Vérifiez que le brûleur est correctement monté.
Raccordement gaz
Le raccordement en gaz ainsi que l'adaptation à un autre type de gaz doit être réalisés exclusivement par un installerateur/agree par la société de distribution du gaz compétente. Celui-ci est responsable du parfait fonctionnement de l'appareil sur le lieu d'installation.
Le raccordement de gaz doit être effectué de telle sorte que le robinet de gaz soit facilement accessible.
Renseignez-vous sur le type de gaz auprès de la société de distribution du gaz compétente et comparez les données obtenues avec celles figurant sur la plaque signalétique.
La table de cuisson est construite pour fonctionner avec du gaz naturel ou du gaz liquéfié. Catégorie:
FR II 2 E + 3 + 20/25 mbar, 28-30/37 mbar
Suivant le pays, la table de cuisson est prévue pour le gaz naturel ou le gaz liquéfié (voir autocollant sur l'appareil).
Le kit d'injecteurs appropriés (en fonction du pays) est fourni avec l'appareil pour pouvoir adapter la table de cuisson à un autre type de gaz.
Si le kit d'injecteurs nécessaire pour votre installation n'est pas fourni, adressez-vous à votre revendeur ou au SAV.
L'adaptation à un type de gaz différent est décrite dans la notice de montage jointe.
Branchement électrique
Il est conseilé d'effectuer le raccordement électrique avec une prise. Les interventions du SAV en seront facillées. Vérifiez que la prise est accessible une fois l'appareil monté.
Si le raccordement n'est pas réalisé par l'intermédiaire d'une prise, faites appel à un électricien spécialisé qui connait très précisé les directives locales ainsi que les prescriptions complémentaires de la société locale de distribution d'électricité et les respectsera scrupuleusement.
Si la prise de courant n'est plus accessible ou si le branchement est prévu en fixe, un dispositif de sectionnement de chacun des pôles doit être prévu sur l'installation. Ce dispositif peut être constitué d'un interrupteur à ouverture de contact de min. 3 mm. Il peut s'agir d'un disjoncteur automatique, de fusibles ou de contacteurs.
Vous trouvrez les caractéristiques de branchement obligatoires sur la plaquette signalétique. Ces caractéristiques doivent correspond à cette du réseau.
L'appareil ne peut être entouré que sur deux côtés de cloisons (de la piece) ou de meubles quiprésent une hauteur supérieure à celle de l'appareil (voir la notice de montage fournie).
\section*{Caracteristique techniques}
Puissance totale :
Voir plaque signalétique
Raccordement et fusibles :
Tension par phase AC 230 V / 50 Hz
Disjoncteur de courant de surcharge
10 A
Caracteristique de coupure de type B ou C
Disjoncteur différentiel :
Pour plus de sécurité il est recommendé de monter un disjoncteur différentiel avec courant de déclenchement à 30 mA en avant de l'appareil.
Service Àpès Vente
En cas de pannes auxquelles vous ne pouvez remedier vous-même, contactez :
- le service après-vente de votre revendeur ou
- le service après-venture Miele.
Veuillez indiquer le modele et la reférence de votre apparéil. Ces deux indications figurent sur la plaque signalétique
Plaque signalétique
Collez la plaque signalétique dans l'encadré. Vérifiez que la désignation de votre apparéil coincide avec la référence de l' apparéil indiquée sur la couverture du mode d'emploi.
MIELE France
Siège social
93151 - Le Blanc-Mesnil CEDEX
9 av. Albert Einstein - Z. I. du Coudray
R.C.S. Bobigny B 708 203 088
Show room
55, Boulevard Malesherbes
75008 Paris
Tél.: 01 44 90 90 00
Service consommateurs
N°AUDIOTEL : 0 892 68 52 20
(0,34 ∈ TTC/min)
Miele Assistance
N°Azur 0810061000
PRIX APPEL LOCAL
Pièces détachées et accessoires
N°AUDIOTEL : 0 892 68 70 35
(0,34 € TTC/min)
Site Internet : http://www.miele.fr
