ALTIMA 57 6208002IX - Hotte de cuisine ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	ROBLIN
Modèle	ALTIMA 57 6208002IX
Dimensions du panneau de commande	323 × 262 × 9 mm
Alimentation	220-240 V ~ 50 Hz / 220 V ~ 60 Hz, Classe I
Puissance moteur	340 W
Puissance éclairage	2 × 50 W (MAX)
Puissance totale	440 W
Type d'éclairage	GU10, 50 W - 230 V
Filtres	Filtres métalliques lavables (lave-vaisselle) ; filtre à charbon actif en option pour recyclage
Nombre de vitesses	4 vitesses (dont 4ème temporisée 10 minutes)
Commande	Touches sensitives
Hauteur d'installation recommandée	65 à 70 cm au-dessus du plan de cuisson, minimum 65 cm
Mode d'évacuation	Évacuation extérieure ou recyclage (avec filtre charbon)
Finition	Inox
Entretien	Nettoyage des filtres métalliques tous les 2 mois environ ; carrosserie avec détergent non abrasif
Sécurité	Distance minimale de 65 cm ; ne jamais flamber sous la hotte
Conformité	Directives 2006/95/CE, 2004/108/CE, 93/68, 2002/96/EC
Garantie	Garantie contractuelle ; ne couvre pas les consommables (lampes, filtres)
Réparabilité	Pièces d'origine obligatoires ; intervention par installateur qualifié

FOIRE AUX QUESTIONS - ALTIMA 57 6208002IX ROBLIN

Quelle est la hauteur d'installation recommandée pour la hotte ROBLIN ALTIMA 57 ?

La hauteur recommandée est de 65 à 70 cm au-dessus du plan de cuisson. La distance minimale est de 65 cm pour éviter tout risque d'inflammation des filtres.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques se nettoient à la main avec un détergent liquide et de l'eau tiède, ou au lave-vaisselle. Un nettoyage périodique tous les deux mois est recommandé pour un fonctionnement optimal.

Puis-je utiliser ma hotte en mode recyclage ?

Oui, il est possible d'utiliser la hotte en mode recyclage en installant un filtre à charbon actif (non fourni). L'air filtré est alors renvoyé dans la pièce.

Comment activer la quatrième vitesse temporisée ?

Appuyez sur la touche T4 pendant 2 secondes. La quatrième vitesse s'active pendant 10 minutes, puis le moteur revient automatiquement à la vitesse précédemment sélectionnée. Cette fonction est idéale pour les fortes émissions de fumées.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et la fiche. Si le problème persiste, débranchez l'appareil et contactez un installateur qualifié. N'essayez pas de réparer vous-même des composants électriques endommagés.

Quelles ampoules utiliser pour l'éclairage ?

Utilisez des ampoules de type GU10, d'une puissance maximale de 50 W et d'une tension de 230 V. Ne dépassez pas la puissance prescrite et ne changez pas le type de lampe.

La hotte est-elle garantie ?

Oui, la hotte bénéficie d'une garantie contractuelle sur présentation de la facture d'achat. La garantie ne couvre pas les consommables comme les ampoules et les filtres.

Puis-je installer la hotte moi-même ?

Le montage et le raccordement électrique doivent être réalisés par un installateur qualifié. Le non-respect de cette condition annule la garantie. Utilisez des chevilles adaptées à votre support.

Comment raccorder électriquement la hotte ?

La hotte est livrée avec un cordon d'alimentation muni d'une fiche 10/16 A avec mise à la terre. Branchez-la sur une prise secteur compatible. Si le raccordement est direct, installez un interrupteur omnipolaire avec une ouverture de contact de 3 mm.

Pourquoi ma hotte fait-elle du bruit ?

Un bruit anormal peut provenir d'un filtre métallique encrassé ou d'une mauvaise installation. Vérifiez que les filtres sont propres et que la hotte est correctement fixée. Si le bruit persiste, contactez un professionnel.

MODE D'EMPLOI ALTIMA 57 6208002IX ROBLIN

Nous vous remercions de la confiance que vous nous avons accordée enChoosing un apparéil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'instructor, l'utiliser et l'entrenir dans les valeurs conditions.

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre apparéil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.
  Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.
  Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte
• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'insteller toute hotter ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
- Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V.M.C.).
- Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
- Positionner le plan de cuisson au plus prés de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
- Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effetuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
- Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte.
- La dépression maximum cree dans la piece doit etre inférieur a 0.04 mbar, ce qui evite un retour de gaz de combustion.
L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
- Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent etre surveillés pour s'assurer quils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installerur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre biensoon d'employer les chevilles adaptées au support, se renseigner au pres des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.

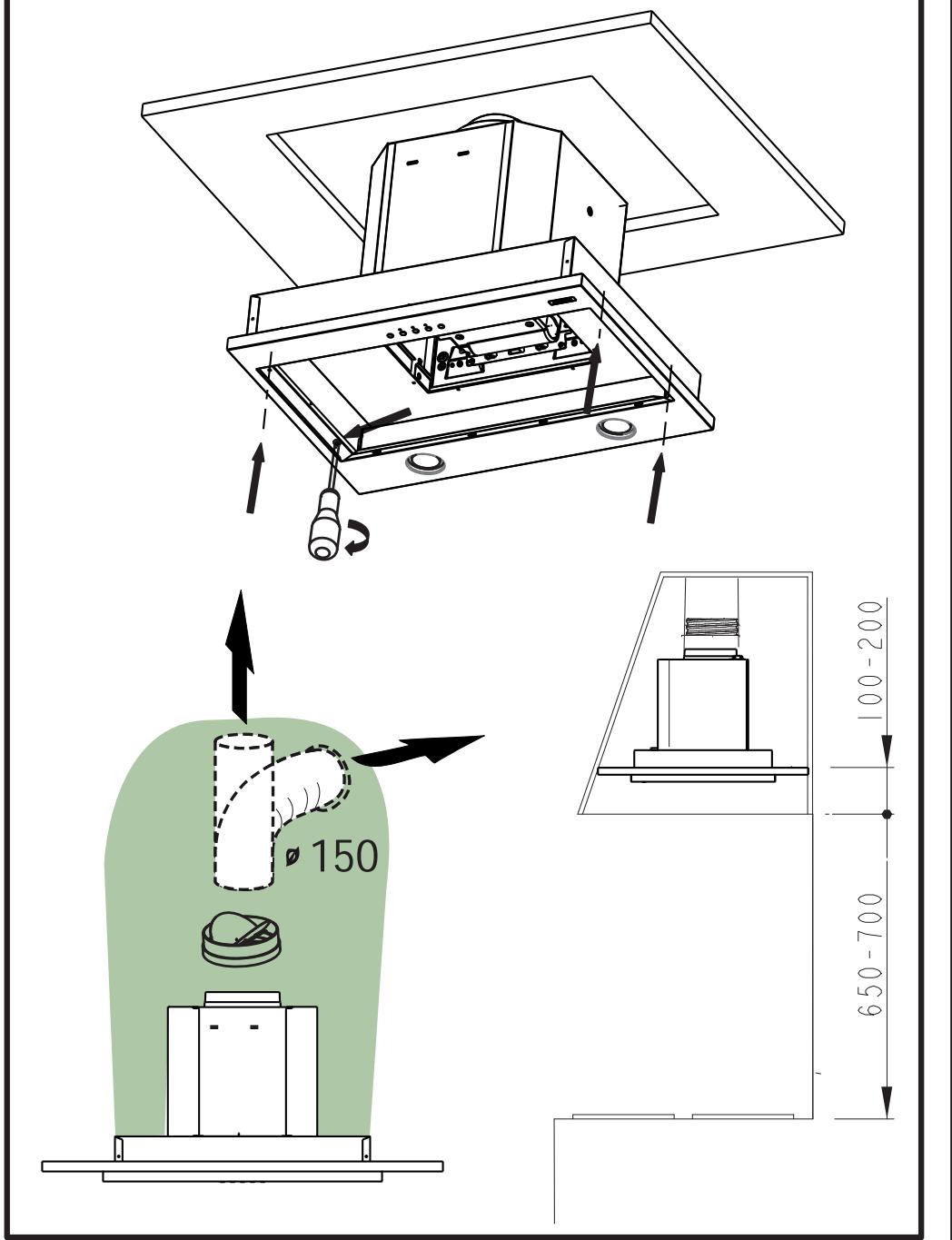

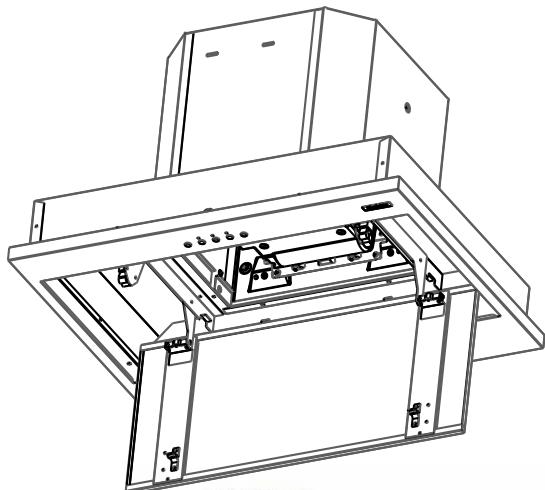

Le groupe d'aspiration s'encastre dans le plancher de la hotte (épaisseur: 12 à 22 mm). (Fig 1)

Raccorder la fiche électrique,mettre en place la tuyauterie d'évacuation.Engager l'appareil dans la découpe et fixer le avec les 4 vis fournis.

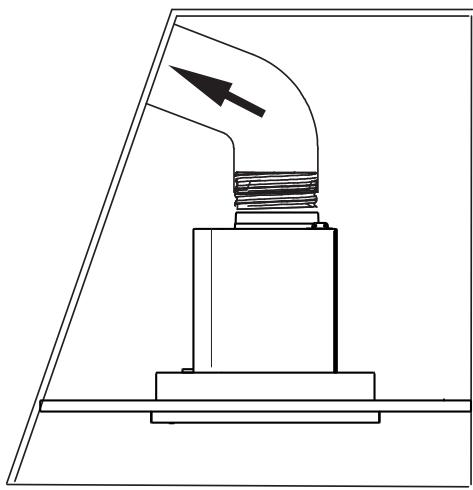

Recyclage:

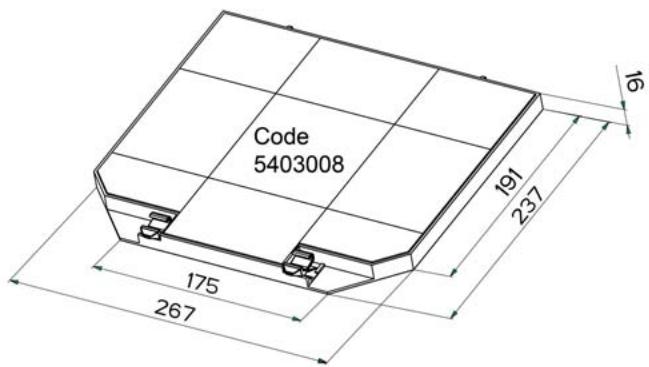

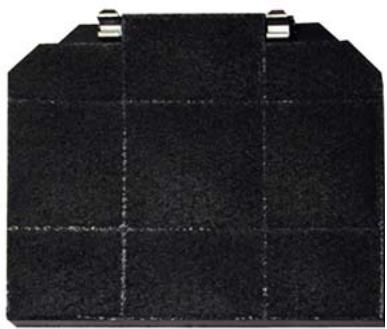

L'air filtré est evacué dans la pierce à travers une ouverture placée sur la partie supérieure du meuble ou de la hotte (Fig. 2). Ajoutez le filtré à charbon actif à l'intérieur du corps du groupe (Fig 3).

4 FONCTIONNEMENT

Tableau de commandes

TOUCHE	YOYANT	FONCTIONS
T1 Mateur		Éteint le moteur.
T2 Vitesse	Allumé	Met le moteur en marche en première vitesse.
T3 Vitesse	Allumé	Met le moteur en marche en seconde vitesse.
T4 Vitesse	Fixe	Appuyé brièvement, met le moteur en troisième vitesse.
	Clignotant	Appuyé pendant 2 secondes.
		Active la quatrième vitesse avec réglage sur 10 minutes: au terme de ce délié, le moteur returne sur la vitesse établie en pré-cédence. Approprié pour faire face aux plus grosses émissions de fumées de cuisson.
L Lumière		Allume et étèint le dispositif d'éclairage.

5 CONSEILS D'UTILISATION.

Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des alimentes; La première vitesse est conseillée pour les cuissons à feu doux et pour les saudes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.
- Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 ENTRETIEN.

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a eté concu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

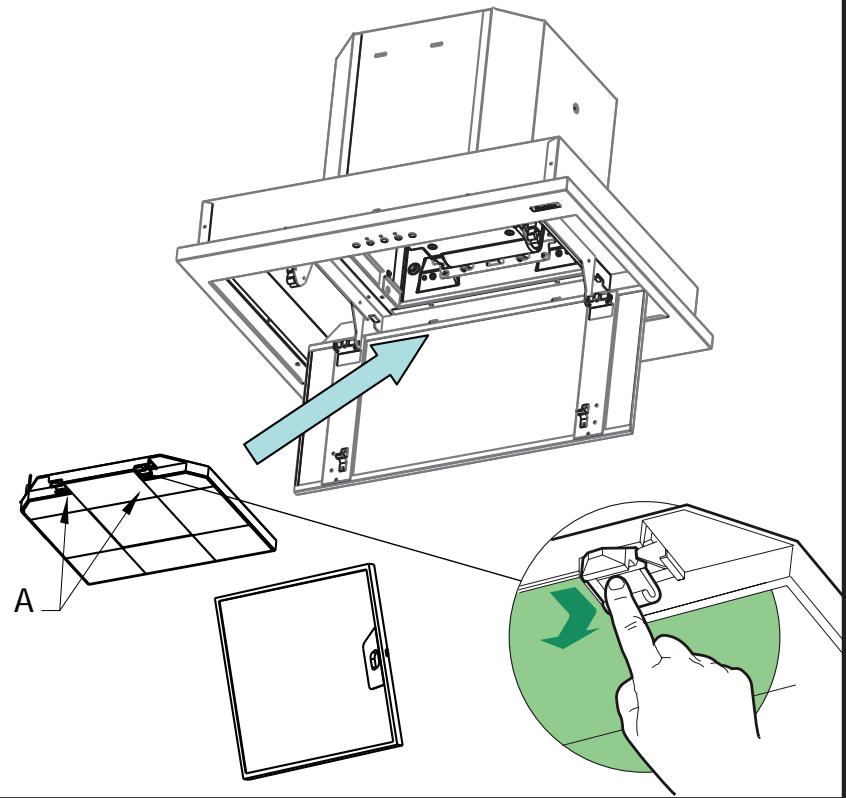

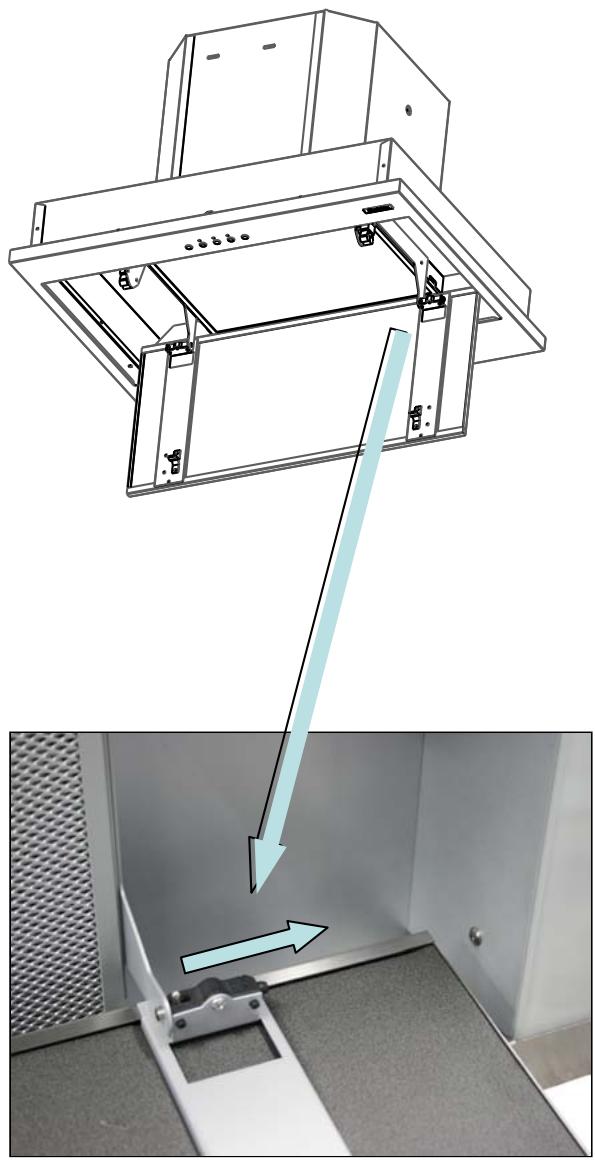

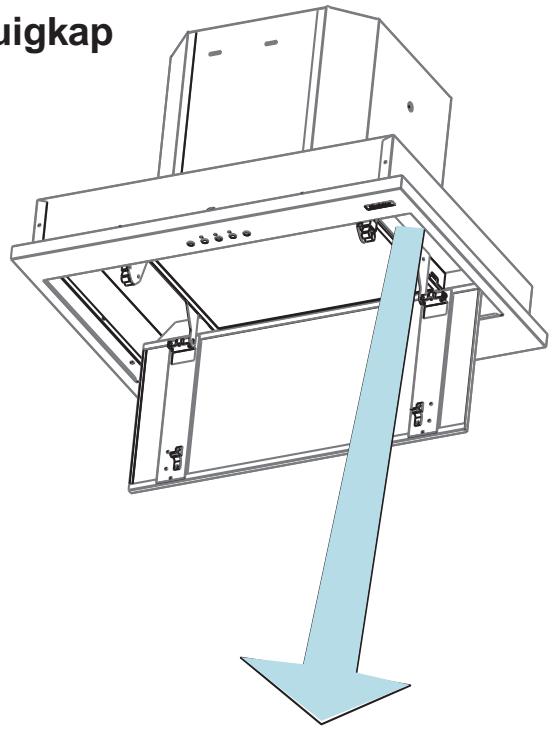

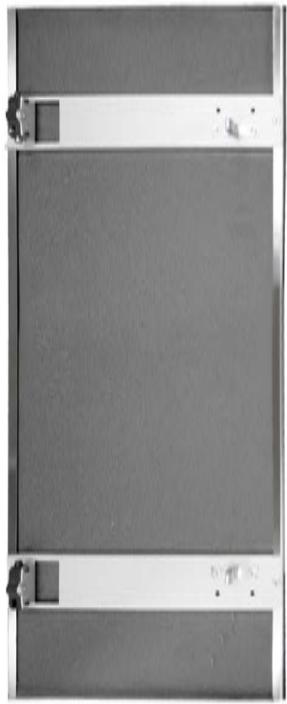

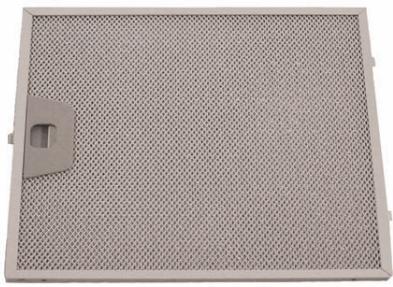

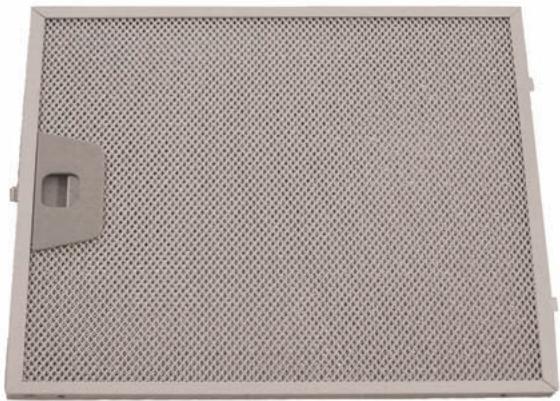

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).

Carrosserie.

Nettoyer régulierement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

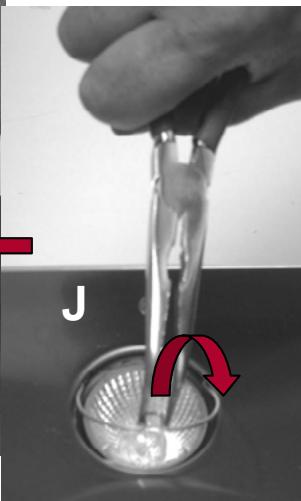

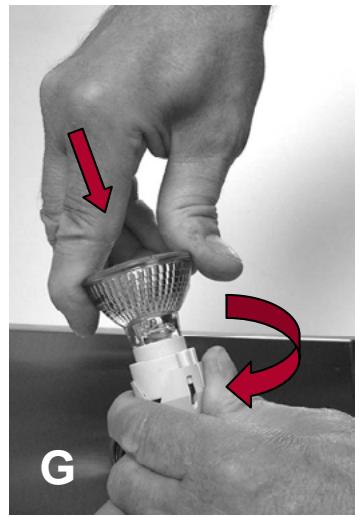

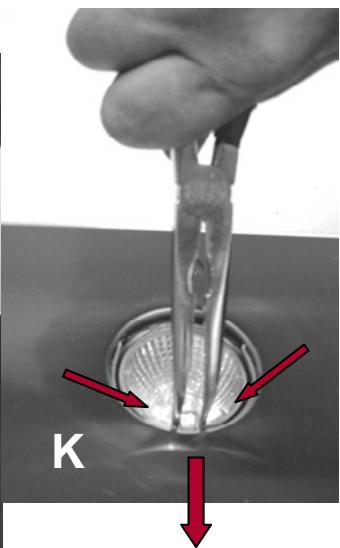

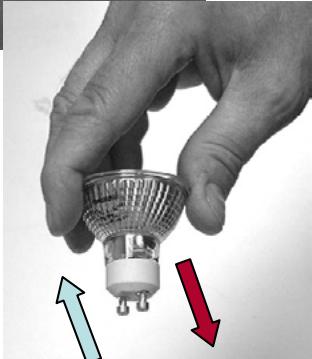

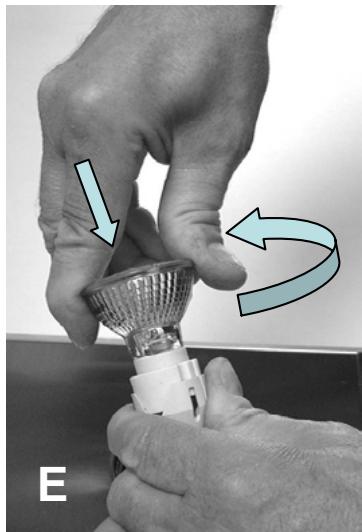

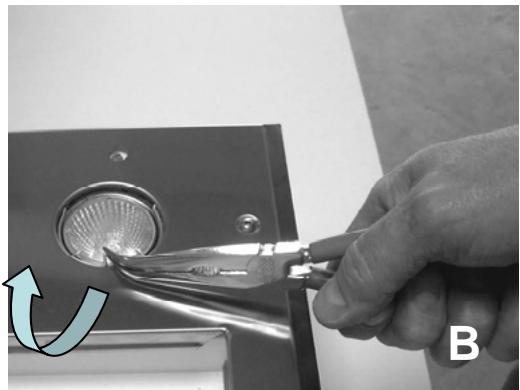

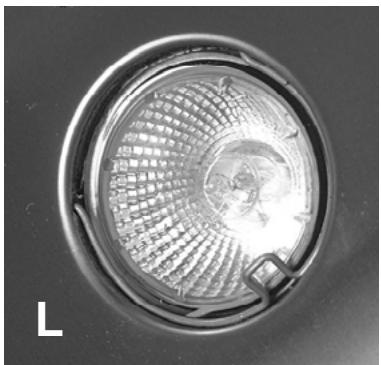

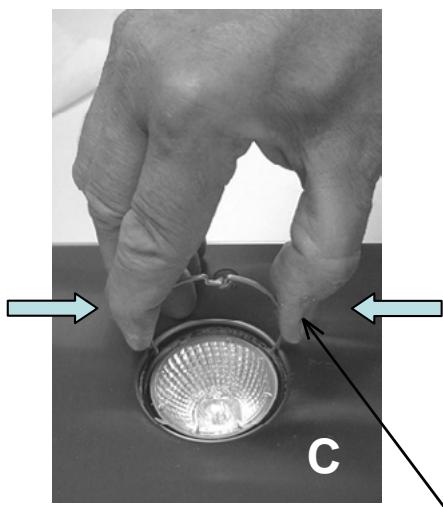

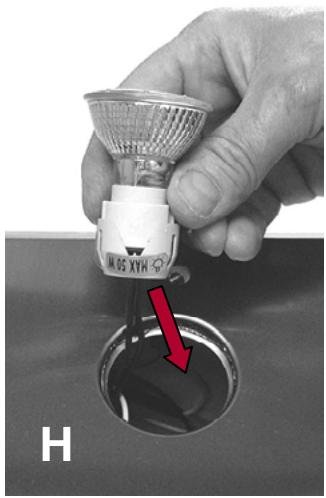

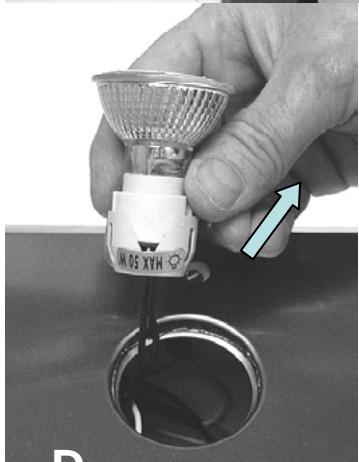

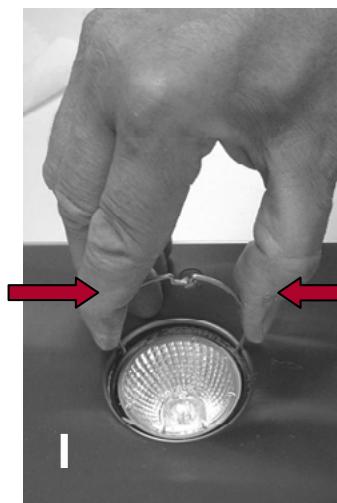

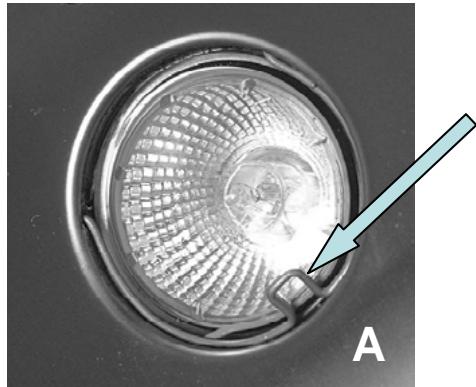

Eclairage.

Avant toute intervention sur l'appareil,mettre l'interrupteur d'allumage des lampes en position eteinte. Ne pas depasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRES-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplié que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
  Debrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détaches, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
  Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

-L'éclairage : lampes incandescentes, halogènes ...
- Les filtres.

8 REMARQUES.

Cet équipement est conforme à la norme européen sur la basse tension 2006/95/CE relative à la

sécurité électrique et aux normes Européennes: 2004/108/CE relative à la compatibilité electromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et Electroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

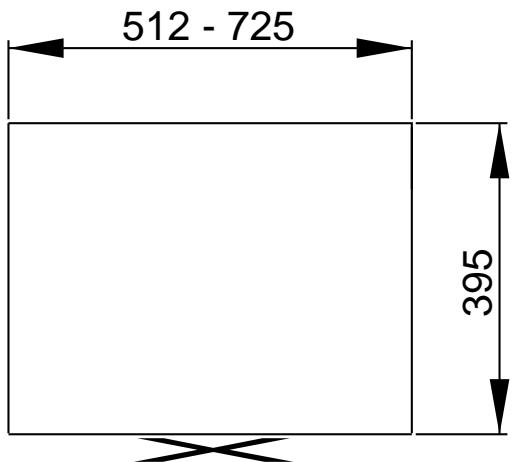

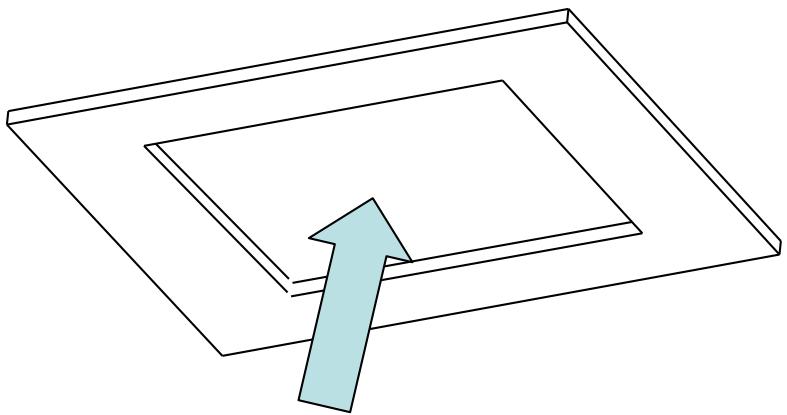

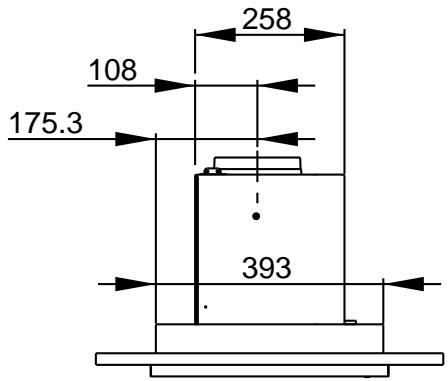

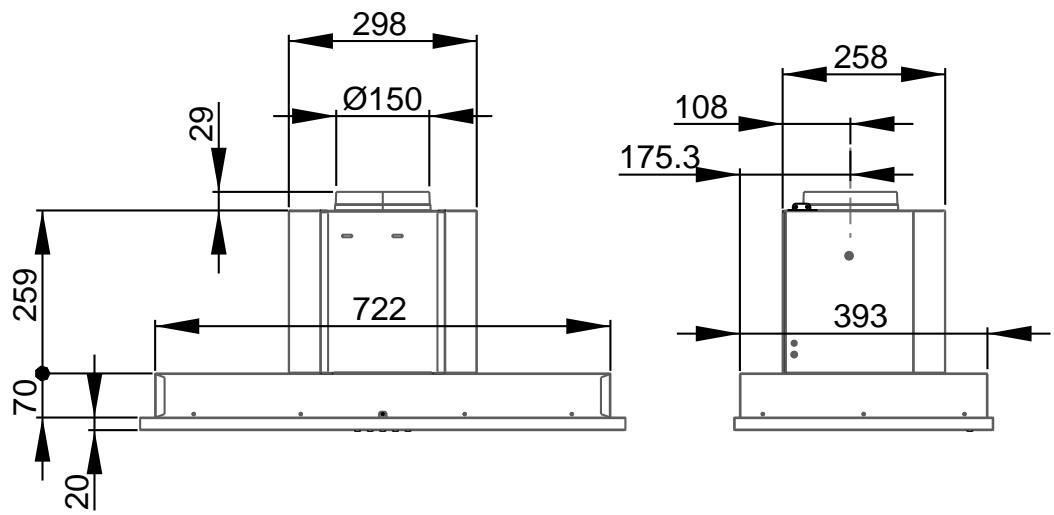

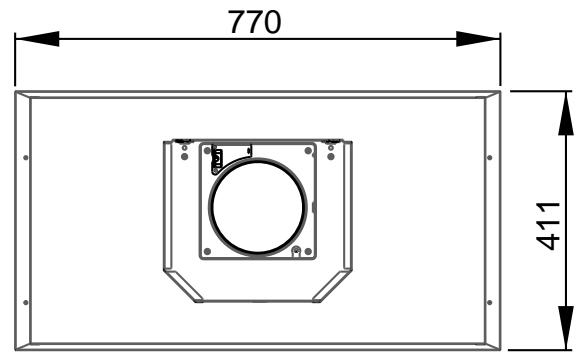

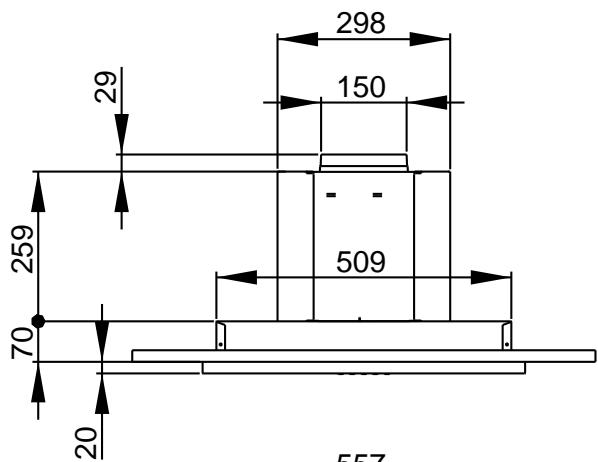

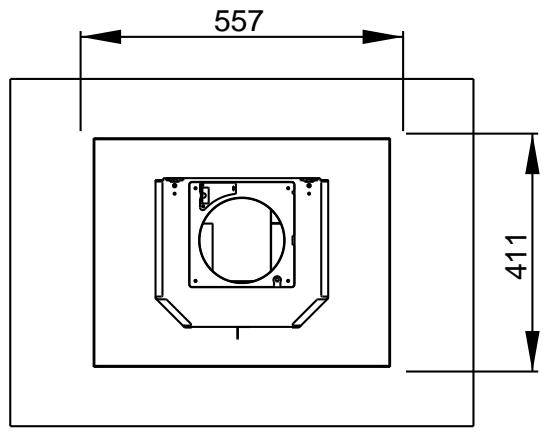

Encastrement

Cut out

Ausschnitt

Incastra

Encastra

Snijden van montage

Tableau de commandes

Control panel

Schalttafel

Quadro commandi

tablerode mandas

Bedieningspaneel

1a

Charnière

Hinge

Scharnier

Cerniera

Bisagra

Scharnier

1b

2

3

13MC070

323 × 262 × 9 ~mm (57: x1)

Rabin

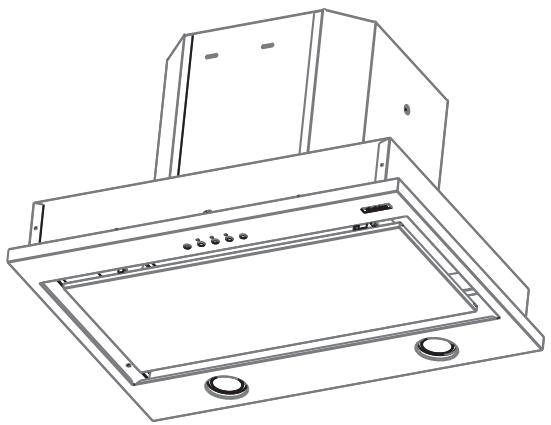

Altima 57

13MC070

323 × 262 × 9 ~mm (57: x1)

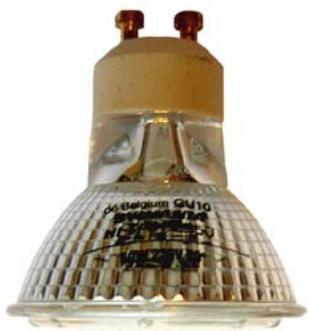

GU10

50W-230V

Code 12EC006

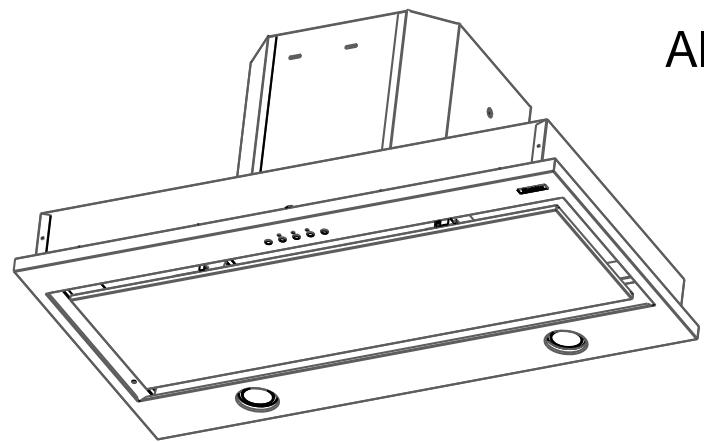

Altima 77

UK ELECTRICAL CONNECTION ELECTRICAL REQUIREMENTS

Fiche de sécurité class 1, 250 V~ 10A
2 poles + terre.

Altima depuis : Mars 2009 (From)

3S_Altima_57_77_V2009-03

Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap

Modèle

Model

Modell

Modello

Modelo

Model

Numéro de série

Serial number

Seriennummer

Numero di série

Numero de série

Serienummer

Roblin

Made in EC

CODE:6208032

MOD:ALTIMAEEINOX

N° série: 09/07/000001

2.0-240V~50Hz

220V~60Hz

1×340W

2x50W

TOT. 440W

C

FRANKE France S.A.S.

25 Rue des Rosiers - Sainte Cecile

B.P.56

50800 VILLEDIEU-LES-POELES - France

Tél. [phone] - Fax [phone] - e-mail : [e-mail]

For outside France : Tel. [phone] - Fax . : [phone]

e-mail : [e-mail]
