| Type de produit | Aspirateur balai laveur de sols durs |
| Marque | KARCHER |
| Modèle | FC 3 |
| Dimensions (L x l x H) | 305 x 226 x 1220 mm |
| Poids | 2,4 kg (sans accessoires) |
| Alimentation | Batterie Li-Ion 7,2 V, chargeur 100-240 V ~50-60 Hz |
| Puissance nominale | 40 W |
| Autonomie | 20 minutes |
| Temps de charge | 4 heures |
| Capacité réservoir eau propre | 360 ml |
| Capacité réservoir eau sale | 140 ml |
| Vitesse de rotation des rouleaux | 500 tr/min |
| Types de sols compatibles | Sols durs résistants à l'eau : PVC, linoléum, carrelage, pierre, parquet huilé/ciré, stratifié |
| Fonctions principales | Nettoyage humide des sols avec rouleaux rotatifs, aspiration des salissures sèches et liquides (max. 140 ml) |
| Nettoyage et entretien | Rouleaux lavables en machine jusqu'à 60°C, bac d'eau sale et cache lavables au lave-vaisselle |
| Sécurité | Ne pas immerger dans l'eau, utiliser uniquement le chargeur d'origine, tenir à l'écart des enfants |
| Pièces détachées et réparabilité | Utiliser des accessoires et pièces d'origine KARCHER, réparations par le SAV agréé |
| Garantie | Selon conditions du pays, valable sur défauts matériels et de fabrication |
| Contenu de l'emballage | Appareil de base, poignée, station de parking, 2 rouleaux de nettoyage, chargeur, produit déterrant RM 536 30 ml |
FOIRE AUX QUESTIONS - FC 3 KARCHER
Questions des utilisateurs sur FC 3 KARCHER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur balai au format PDF gratuitement ! Retrouvez votre notice FC 3 - KARCHER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FC 3 de la marque KARCHER.

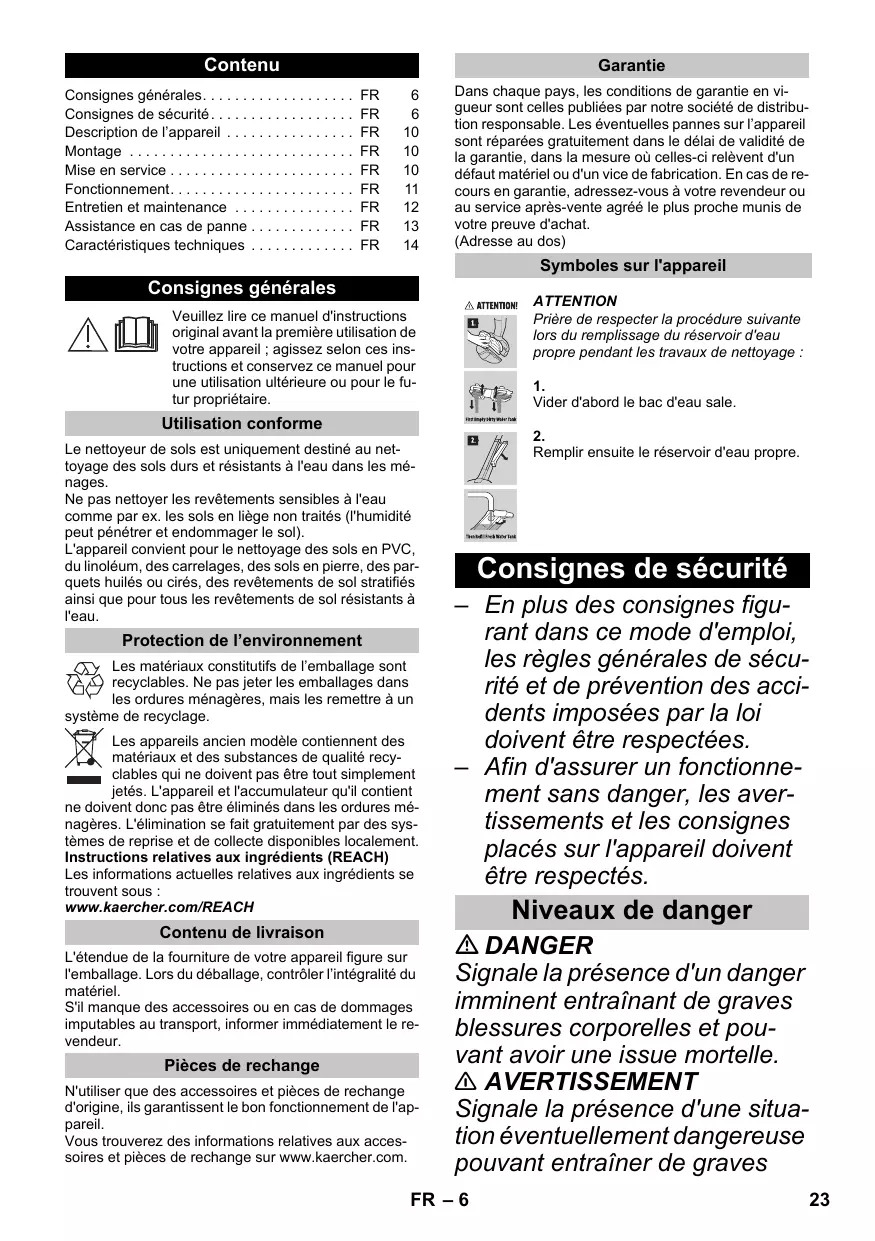

MODE D'EMPLOI FC 3 KARCHER
Consignes de sécurité FR 6
Description de l'appareil FR 10
Montage FR 10
Mise en service FR 10
Fonctionnement. FR 11
Entretien et maintenance FR 12
Assistance en cas de panne. FR 13
Caracteristiques techniques FR 14
Consignes générales
Veuillez dire ce manuel d'instructions original avant la première utilisation de votre apparéel ; agissez selon ces instructions et conserveze ce manuel pour une utilisation ultérieure ou pour le futur propriétaire.
Utilisation conforme
Le nettoyeur de sols est uniquement destiné au nettoyage des sols durs et résistants à l'eau dans les ménages.
Ne pas nettoyer les revêtements sensibles à l'eau comme par ex. les sols en liège non traités (l'humidité peut pénétrer et endommager le sol).
L'appareil convient pour le nettoyage des sols en PVC, du linoléum, des carrelages, des sols en pierre, des parquets huiés ou cirés, des revêtements de sol stratifiés ainsi que pour tous les revêtements de sol résistants à l'eau.
Protection de l'environnement
Les matéiaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures menagères, mais les remettre à une de recyclage.
Les apparèils ancien modèle contiennent des matériaux et des substances de qualité recyclables qui ne doivent pas être tout simplement jetés. L' apparéil et l'accumulateur qu'il contient
ne doivent donc pasetreeliminés dans les ordures menagères.L'élimination se fait gratuitement par des systèmes de reprise et de collecte disponibles localement. Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux ingrédents se trouvent sous :
Contenu de livraison
L'endetude de la fourniture de votre apparéil figure sur l'emballage. Lors du déballage, contrôle l'intégrality du matériel.
S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le reventur.
Pieces de rechange
N'utiliser que des accessoires et pieces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil.
Voutrouvrez des informations relatives aux accessoires et pieces de rechange sur www.kaercher.com.
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les évientuelles pannes sur l'appareil sont réparées gratuites dans le délambda de validité de la garantie, dans la mesure où celles-ci relevant d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-venture agreeé le plus proche munis de votre prévue d'achat.
(Adresse au dos)
Symboles sur I'appareil
ATTENTION!
2.
ATTENTION
Prière de respecter la procédure suivante lors du replissage du réservoir d'eau proprependant les travaux de nettoyage :
1
Vider d'abord le bac d'eau sale.
Remplir ensuite le réserve d'eau propre.
Consignes de sécurité
-
En plus des consignes figurant dans ce mode d'emploi, les règles générales de sécurité et de prévention des accidents imposées par la loi doivent être respectées.
-
Afin d'assurer un fonctionnement sans danger, les averissements et les consignes placés sur l'appareil doivent être respectés.
Niveau de danger
DANGER
Signale la présence d'un danger imminent entrainant de graves blessures corporelles et pouvant avoir une issue mortelle.
AVERTISSEMENT
Signale la présence d'une situation eventuellement dangereuse pouvant entrainer de graves
blessures corporelles et même avoir une issue mortelle.
PRECAUTION
Remarque relative à une situation potentiellement dangereuse pouvant entrainer des blessures légères.
ATTENTION
Remarque relative à une situation évientuelle dangereuse pouvant entraîner des dom-mages matériels.
Composants électriques
DANGER
Ne pas plonger l'appareil dans I'eau !
- Contrôler l'objet de l'appareil et de l'accessoire avant de les utiliser. Si l'appareil n'est pas en bon état, il ne doit pas être utilisé.
En cas d'endommagement visible, remplacer immédiatement le chargeur avec le cable de chargement par des pièces d'origine.
Avant tout travail d'entretien et de maintenance,mettre l'appareil hors tension et débrancher la fiche secteur.
Seul le service après-vente agrée est autorisé à effectuer des travaux de réparation sur l'ordinateur.
L'appareil contient des composants électriques - ne pas nettoyer sous l'eau courante.
Ne pas enrichier d'objects conducteurs (par ex. tournevis ou équivalent) dans la douille de chargement.
Ne toucher,aucun contact ou,aucun cable.
La tension indiquée sur la plaque signalétique doit correspond à la tension d'alimentation.
Ne pas faire passer le cable d'alimentation sur des arêtes vives et ne pas le coincer.
AVERTISSEMENT
L'appareil doit uniquement etre raccordé à un branchement electrique mis en service par un electricien conformément à la norme IEC 60364.
- Branchement l'appareil uniquement à du courant alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l'appareil.
Pour des raisons de sécurité, nous recommendons fondamentalement que l'appareil soit exploité avec un disjoncteur de courant de defaulted (max. 30mA).
Chargeur
DANGER
Risque d'électrocution.
Ne jamais saisir la fiche se-
teur ni la prise de courant
avec des mains humides.
Ne pas utiliser l'appareil de charge en état sale ou mouillé.
Ne pas utiliser l'appareil de charge dans un environnement où il y a un risque de爆炸.
Ne pas porte l'appareil de charge au cable d'alimentation.
Utiliser et entreprises le chargeur uniquement dans des locaux secs
Eloigner le cable d'alimentation de chaleur, des rebords aigus, de l'huile et des pieces d'appareil mobiles.
On doit évité des prolongateurs avec des prises multiples et le fonctionnement parallèlement de plusieurs apparéils.
Ne pas débrancher la fiche en tirant le cable d'alimentation.
Ne pas couvrir l'appareil de charge et laisser les interstices d'aération libres.
Ne pas ouvrir l'appareil de charge. Les réparations doivent être fait uniquement par des spécialistes.
Ne utiliser l'appareil de charge que pour le charge-ment des groupes d'accumulateurs autorisés.
En cas d'endommagement visible, remplacer immédiatement le chargeur avec le cable de chargement par des pièces d'origine.
Accumulateur
DANGER
Risque d'électrocution.
Ne pas soumettre l'accumulateur à un fort rayonnement solaire, à la chaleur ainsi qu'au feu.
AVERTISSEMENT
Rechargez la batterie uniquement avec le chargeur d'origine fourni ou un chargeurapprové par KARCHERUtiliser I'adaptateur suivant :
Ne pas ouvrir l'accumateur, Risque de court-circuit! Il est en outre possible que des vapeurs irritantes ou des fluides agressifs s'en échappent.
L'utilisateur doit utiliser l'appareil de façon conforme. Il doit prendre en considération les données locales et lors du maniement de l'appareil, il doit prendre garde aux pierces personnes, et en particulier aux enfants.
Il est interd it d'utiliser l'appareil dans des domaines presentant des risques d'explosion.
Si l'appareil est utilisé dans des zones dangereuses, tener compte des consignes de sécurité correspondantes.
Ne pas utiliser l'appareil s'il est tombé, s'il présente des dommages visibles ou s'il fuit.
Tenir les feuilles d'emballage hors de la portée d'enfants - Risque d'asphyxie !
AVERTISSEMENT
L'appareil ne doit jamais être utilisé par des enfants ni par des personnes non visées.
Cet apparéil n'est pas destiné à être utilisé par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si ces mêmes personnes sont sous la supervision d'une personne responsable de leur sécurité ou ont été formées à l'utilisation de l' apparéil.
- Les enfants ne doivent pas jouer avec l'appareil.
Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Tenir l'appareil à l'écart des enfants lorsqu'il est en marche ou tant qu'il n'est pas encore refroidi.
Le nettoyage et la maintenance par l'utilisateur ne doit pas etre effectués par des enfants sans surveillance.
N'utiliser ou ne stocker l'application que conformément à la description ou à la figure !
PRECAUTION
Avant d'effectuer toute opération avec ou sur l'appareil, en assurer la stabilité afin d'éviter tout accident ou tout endommagement du à une chute de l'appareil.
Ne jamais replir le réservoir d'eau de solvants, de liquides contenant des solvants ou d'acides non dilués (teils que détergents, essence, diluants pour peinture et acétone), car ceux-ci ont un effet corrosif sur les matériaux se trouvant dans l'appareil.
Ne jamais laisser l'appareil sans surveillance lorsqu'il est en marche.
Eloigner les parties du corps (p. ex. cheveux, doigts) des rouleaux de nettoyage en rotation.
Se protégger les mains pendant le nettoyage de la tête de lavage, car il existe un risque de blessures dues à des objets acérés (p. ex. des éclats).
Tenir le cable de liaison éloigné de la chaleur, de bords vifs, d'huile et des pieces de l'appareil mobiles.
ATTENTION
- Mettre l'appareil en marche uniquement si le réserve d'eau propre et le bac d'eau sale sont mis en place.
Ne pas aspirer d'objects acérés ou de grosses dimensions (p. ex. des morceaux cassés, du gravier, des éléments de jouets, etc.).
Ne pas replir d'acide acétique, de produit détartrant, d'huiles essentielles ou de produits analogues dans le réservoir d'eau propre. Veiller
également à ce que ces produits ne soient pas aspirés.
Utiliser cet apparéil uniquement sur des sols durs avec revêtement étanche à l'eau (p. ex. parquet peint, carrelage émaille, linoléum).
Ne pas utiliser l'appareil pour le nettoyage de tapis ou de moquettes.
Ne pas passer l'appareil sur la grille des chauffages par convecteur. En passant sur la grille, l'appareil ne peut pas absorber l'eau qui s'écoule.
Lors de pauses de fonctionnement prolongées et après avoir utilisé l'appareil, lemettre hors circuit via l'interrupteur principal et débrancher la fiche secteur du chargeur.
Ne pas exploiter l'appareil à des températures inférieures à 0 °C.
Protégier l'appareil de la pluie. Ne pas l'entreposer à extérieur.
Description de l'appareil
1 Interrupteur Marche/Arrét
2 Poignée
3 Poignée de sécurité anti-dérapage
4 Reservoir d'eau propre
5 Poignée encastree du réservoir d'eau propre
6 Prise de chargeur
7 Reservoir d'eau sale
8 Poignée encastree rouleau de nettoyage
9 Rouleaux de nettoyage
10 Cache de la tete de lavage
11 Verrouillage du cache de la tete de lavage
12 Indicateur d'accu
13 Appareil de charge avec cable de charge
14 Station de parking
15 Rangement des rouleaux
16*Produit détergent RM 536 30 ml
17 ** Produit détergent RM 534 30 ml
18 **Produit détergent RM 536 500 ml
19 Agent antimousse FoamStop 30 ml
9 ** Rouleaux de nettoyage 2x
Insérer la barre de la poignée jusqu'en butée dans l'appareil de base jusqu'à ce qu'elle s'enclenche de manière audible. La barre de la poignée doit être bien fixée dans l'appareil.
Mise en service
Figure: 2
Placer l'appareil dans la station de parking pour assurer sa stabilité.
Montage des rouleaux
Figure: 3
Visser les rouleaux de nettoyage sur le porte-rou-leaux jusqu'en butée.
Tenir compte de l'affection des couleurs figurant à l'intérieur des rouaux et sur le porte-rouaux de l'appareil (p. ex. le bleu avec le bleu).
Àprous le montage, vérifier si les rouleaux de nettoyage sont bien installés.
Processus de charge
Figure: 4
Brancher le cable du chargeur sur la prise du chargeur de l'appareil.
Brancher la fiche secteur du chargeur dans la prise.
Figure:5
- Les témoins de contrôle LED indiquent l'état de chargement actuel de la batterie.
Pendant le chargement de la batterie complètement déchargée, les 3 tímoins de contrôle LED cli-gnotent successivement de bas en haut.
Pendant la recharge de la batterie au 1/3 décharge, la LED inférieure reste allumée, les deux LED supérieures continuant de clignoter.
Pendant la recharge de la batterie au 2/3 décharge, les deux LED inférieures restent allumées, la LED supérieure continue de clignoter.
Lorsque la batterie est entiement rechargée, les 3 temoins lumineux LED restent allumés pendant 60 minutes. Àprouc ce délambda, les temoins lumineux LED s'éteignent.
Figure 6
A l'issue de la recharge, débrancher la fiche se- tateur de la prise de courant et le cable de charge de la prise du chargeur.
Remplir le réservoir d'eau fraîche
Figure: 2
Placer l'appareil dans la station de parking.
Figure:7
Saisir le réservoir d'eau propre par la poignée encastrée et le sortir de l'appareil.
Figure:8
Ouvr le verrouillage du réservoir et le tourner sur le côte.
Figure: 9
Remplir le réserve d'eau propre à l'eau potable froide ou tiède.
Selon les besoin, les produits d'entretien et de nettoyage de la marque KÄRCHER peuvent être ajoutés dans le réserve d'eau propre.*
Le marquage « MAX » ne doit pas être dépasse lors du replissage.
Fermer le couvercle du réservoir.
Figure:10
Mettre le réserve d'eau fraîche en place dans l'appareil.
Le réservoir d'eau propre doit être bien installé dans l'appareil.
ATTENTION
*Tenir compte de la recommendation de dosage figurant sur le produit de nettoyage ou d'entretien.
Fonctionnement
Remarques générales relatives à la commande
ATTENTION
Figure: A
L'appareil ne peut aspirer que des salissures sèches et des liquides (max. 140 ml).
Figure: B
Balayer ou aspirer le sol avant de commencer à travailler. Ainsi, le sol est déjà libre des salissures et/ou des particules avant le nettoyage humide.
Avant d'utiliser l'appareil sur un endroit peu visible, vérifier si le sol est résistant à l'eau. Ne pas nettoyer de revêtements sensibles à l'eau tels que les sols en liège non traités (l'humidité risque de pénétrer et d'endommager le sol).
Figure: C
Afin d'éviter que toute empreinte n'apparaisse sur le sol Fraîchement nettoyé, travailler en marche arrêté en direction de la porte.
Le nettoyage du sol a lieu en effectuant un mouvement avant et arrirée de l'appareil à une vitesse similaire à celle d'un aspirateur.
En cas d'encrassement plus important, faire glisser lentement l'appareil sur le sol. Il n'est pas nécessaire d'exercer une pression sur l'appareil.
Pour les livraisons des paires de rouleaux en gris et jaune : les deux paires de rouleaux ont la meme fonction, mais ne peuvent pas etre utilisées dans des domains d'utilisation differents (differente coloris,p.ex.pour la cuisine et la salle de bain).
Commencer le travail
ATTENTION
Les rouleaux de nettoyage se mettent à tourner des que l'appareil est sous tension. La poignée doit être mainnue afin d'empêcher l'appareil de se déplacer de façon autonome.
S'assurer que le réserve d'eau propre est repli d'eau et que le bac d'eau sale est inséré dans l'appareil.
Figure:11
Pourmettre en service,appuyer sur le sectionneur general (marche/arrét).
Faire avancer et reculer l'appareil plusieurs fois jusqu'à ce que les rouleaux soient suffisamment humides.
Autonomie de la batterie
Figure:12
3 LED allumées - 3/3 d'autonomie de la batterie (durée de marche maximum).
2 LED allumées - 2/3 d'autonomie de la batterie.
1 LED allumée - 1/3 d'autonomie de la batterie.
Environ 2 minutes avant que la batterie ne soit vide, la LED inférieure clignote.
Une fois que la batterie est vide et que l'appareil s'est étant, la dernière LED inférieure clignote plus vite pendant 60 secondes.
Ajout de détergent
ATTENTION
Avant de remplir le réserve d'eau propre, priere de vide der le bac d'eau sale. Cela permet d'eviter le débordement du bac d'eau sale.
Voir le chapitre « Remplissage du réserve d'eau propre »
Cf. le chapitre « Vidage du bac d'eau sale »
Vidange du réservoir d'eau sale
Figure: 2
Placer l'appareil dans la station de parking.
Figure:15
Actionner le verrouillage du cache de la tete de la vage.
Déposer le cache de la tête de lavage.
Figure:16
Sortir le bac d'eau sale de la tete de lavage.
Figure : 17
Rabatte les clapets sur les deux compartments du bac d'eau sale.
Vidange du réservoir d'eau sale.
Figure:18
Selon le degré d'encrassement, nettoyer le cache du bac d'eau sale et le bac d'eau sale avec de l'eau du robinet.
Les clapets sur les deux compartments du bac d'eau sale peuvent être retirés et nettoyés séparément.
Remetre les clapets les deux compartments du bac d'eau sale en place et les fermer.
Figure:21
Figure:22
Placer le bac d'eau sale dans la tete de lavage.
Actionner le verrouillage du cache de la tete de lavage et placer le cache sur la tete de lavage, puis relâcher le verrouillage.
Le bac d'eau sale et le cache de la tête de lavage doit être solidement fixés dans ou sur l'appareil.
Interrompre le fonctionnement
ATTENTION
Lors d'arrêts de travail prolongés, il est conseilé de placer l'appareil dans la station de parking afin d'éviter que les rouleaux humides endommagent les sols sensibles.
Figure:11
Eteindre l'appareil. Pour cela, appuyer sur l'interrupeur principal.
Figure: 2
Placer l'appareil dans la station de parking.
Mise hors tension de l'appareil
Figure:11
Eteindre l'appareil. Pour cela, appuyer sur l'interrupeur principal.
Figure: 2
Placer l'appareil dans la station de parking.
ATTENTION
Nettoyer l'appareil à l'issue du travail.
Figure 14
Retirer l'eau s'il est reste encore dans le réservoir d'eau propre.
Figure 15 à 24
Nettoyer le bac d'eau sale, le cache de la tete de la vage et les rouleaux de nettoyage.
Voir le chapitre « Nettoyage du bac d'eau sale »
Voir le chapitre « Nettoyage de la tete de lavage »
Voir le chapitre « Nettoyage des rouleaux »
Ranger l'appareil
ATTENTION
Pour éviter la formation d'odeurs, les réservoirs d'eau propre et d'eau sale doivent être complètement vidés lors du stockage de l'appareil.
Laisser secher les rouleaux humides à l'air (p. ex. sur la station de parking), pour les faire secher, ne pas placer les rouleaux humides dans des armoires fermées.
Figure: 2
Figure: 24
Placer l'appareil dans la station de parking.
Placer les rouleurs humides sur la station de parking pour les faire secher.
Stocker I'appareil dans des locaux secs.
Entretien et maintenance
Nettoyage du bac d'eau sale
ATTENTION
Pour que les salissures ne s'incrustent pas dans le réservoir, nettoyer régulièrement le bac d'eau sale.
ATTENTION
Ne pas nettoyer le cache de la tete de lavage dans un lave-vaiselle : La fonction de base de l'appareil peut etre influencée négativement lorsque le cache de la tete de lavage se gauchit pendant le rincege, le bord de raclage se s'appuyant plus correctement sur les rouleaux. Le résultat de nettoyage se dégrade.
Figure:11
Eteindre l'appareil. Pour cela, appuyer sur l'interrupeur principal.
Figure: 2
Placer l'appareil dans la station de parking.
Figure 15 à 18
Retirer le bac d'eau sale de l'appareil.
Cf. le chapitre « Vidage du bac d'eau sale »
Nettoyer le cache de la tete de lavage, le bac d'eau sale et les clapets du bac d'eau sale avec de l'eau du robinet.
Les clapets sur les deux compartments du bac d'eau sale peuvent être retirés et nettoyés séparément.
Une alternative consiste à nettoyer le bac d'eau sale et les clapets du bac d'eau sale dans un lavevaisselle.
Remarque
Le nettoyage en lave-vaisselle peut rendre collants les caoutchoucs des clapets du bac d'eau sale. L'etanchéité n'est cependant pas influençée.
Figure 19 à 20
Nettoyez également les rouleaux si vous ne souhaitez pas poursuivre l'utilisation de l'appareil.
Voir le chapitre « Nettoyage des rouleaux »
Figure 21 à 22
A l'issue du nettoyage, replacer le bac d'eau sale avec les clapets et le cache de la tête de lavage dans l'appareil.
Nettoyage de la tete de lavage
ATTENTION
Nettoyer la tete de lavage si elle est encrassée.
ATTENTION
Ne pas nettoyer le cache de la tete de lavage dans un lave-vaiselle : La fonction de base de l'appareil peut etre influencée négativement lorsque le cache de la tete de lavage se gauchit pendant le rincage, le bord de raclage se s'appuyant plus correctement sur les rouleaux. Le résultat de nettoyage se dégrade.
Figure 11
Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal.
Figure: 2
Placer l'appareil dans la station de parking.
Figure:15
Actionner le verrouillage du cache de la tete de la vage.
Déposer le cache de la tête de lavage.
Figure:18
Nettoyer le cache de la tete de lavage à l'eau claire.
Nettoyer le bac d'eau sale et les rouleaux.
Voir le chapitre « Nettoyage du bac d'eau sale »
Voir le chapitre « Nettoyage des rouleaux »
Nettoyer l'entraînement des rouleaux avec un chiffon humide.
Figure: 22
Placer le cache de la tete de lavage dans la tete de lavage.
Nettoyage des rouleaux
ATTENTION
Il est conseilé de laver les rouleaux sous le robinet d'eau ou dans un lave-vaiselle après chaque utilisation pour que des résidus de détergent susceptibles de provoquer une formation de mousse avec le temps ne se forment pas sur les rouleaux.
Vider le réserveir d'eau et le bac d'eau sale si I'appareil est posé sur le sol pour sortir les rouleaux. On évite ainsi un écoulement de liquides hors du bac pendant la pose sur le sol.
Figure : 11
Eteindre l'appareil. Pour cela, appuyer sur l'interrupteur principal.
Figure: 2
Placer l'appareil dans la station de parking.
Figure:19
Devisser les rouleaux de nettoyage au niveau de la poignée encastree.
Figure: 20
Nettoyer les rouleaux de nettoyage sous I'eau courante.
ou
Nettoyer les rouleaux de nettoyage à la machine à laver jusqu'à 60^ .
ATTENTION
Ne pas utiliser d'adoucisseur en cas de nettoyage dans la machine a laver. Ainsi, les microfibrés ne seront pas endommagées et les rouleaux de nettoyage conservent leur effet élevé de nettoyage.
Les rouleaux de nettoyage ne peuvent pas passer au seche-linge.
Figure 23 à 24
A'issue du nettoyage, placer les rouleaux sur la station de parking et les laisser sechcer à l'air.
Une réduction de la durée de séchage est possible en essorant les rouleaux au préalable.
Nettoyez également le cache de la tête de lavage et le bac d'eau sale si vous ne souhaitez pas poursuivre l'utilisation de l'appareil.
Nettoyer l'entrainement des rouleaux avec un chiffon humide.
Produit de nettoyage et d'entretien
ATTENTION
L'utilisation de produits de nettoyage et d'entretien non appropriés peut endomager l'appareil et entrainer l'extinction des droits à garantie.
Remarque
Selon les besoin, utiliser un produit de nettoyage ou d'entretien de la marque KÄRCHER pour le nettoyage du sol.
Lors du dosage du produit de nettoyage et d'entre-tien, tener compte des quantités recommandées par le fabricant.
Afin d'évitier toute formation de mousse, replir d'abord le réserve d'eau propre avec de l'eau puis ajouter le produit de nettoyage et d'entretien.
Pour ne pas dépasser le volume de replissage « MAX » du réserve d'eau propre, laisser encore de la place lors du replissage de l'eau pour le produit de nettoyage et d'entretien.
Assistance en cas de panne
Les pannes ont souvent des causes simples auxquelles il est facile de remédier soi-même à l'aide de la liste suivante. En cas de doute ou de panne non citée ici, s'adresser au service après-vente/agreeé.
La batterie ne charge pas.
La prise du chargeur/la fiche secteur ne sont pas branchées correctement.
Brancher correctement la prise du chargeur/fiche secteur.
Impossible d'allumer l'appareil
La batterie est vide.
Recharger l'appareil.
Vérifier si le cable de charge est encore branché à l'appareil.
→ Débrancher le cable de charge car l'appareil ne fonctionne pas s'il est branché.
Messages d'erreur via les LED
La LED inférieure clignote lorsque l'appareil est activé, et il ne se met pas en marche.
La batterie est vide.
Recharger l'appareil.
Toutes les LED clignotent rapidement en même temps.
Le moteur de l'appareil est bloqué (p. ex. en raison d'une forte pression sur les rouleaux ou du chocol avec un mur ou un angle).
Arreter et redemarrer l'appareil.
ou
■ Emploi d'un bloc secteur erroné ou défectueux.
Utiliser un bloc secteur d'origine/remplacer le bloc secteur défectueux.
Les trois LED clignotent successivement toutes les secondes.
L'appareil chauffe trop pendant l'application (p. ex. lors d'une utilisation à des températures ambantes élevées.
Faire une pause et laisser refroidir l'appareil.
Si l'appareil se coupe malgre cela :
Faire une pause et laisser refroidir l'appareil.
Ne remetre l'appareil sous tension que lorsqu'il a suffisamment refroidi.
Les rouleaux sont trop secs.
Les rouleaux ne sont pas suffisamment humides.
Humidification des rouleaux en avançant et en reculant plusieurs fois sur place.
Non-aspiration des salissures par l'appareil
Le réservoir d'eau propre est vide.
Appoint en eau
Le réserve d'eau propre n'est pas positionné correctement dans l'appareil.
Mettre le réserve d'eau propre en place et s'assurer qu'il est bien fixé dans l'appareil.
Les rouleaux de nettoyage sont absents ou ne sont pas insérés correctement.
Insérer les rouleaux de nettoyage et visser les rouleaux de nettoyage jusqu'en butée sur le porte-rouleurs.
Les rouleaux de nettoyage sont encrassés ou usés.
Nettoyer les rouleaux de nettoyage.
ou
Remplacer les rouleaux de nettoyage.
Le produit d'entretien a ete ou blied, mal dose ou un produit d'entretien errone a ete utilise.
Utiliser exclusivement un produit d'entretien KÄR-CHER et s'assurer que le dosage est correct.
Le cache de la tête de lavage n'est pas monté correctement.
Vérifier si le cache de la tête de lavage est bien en place. Pour ce faire,-retirer le cache et le remettre en place.
Formation de mousse dans la tete de lavage et sur le sol.
Remarque
Une légère formation de mousse dans la tête de brossage des sols pendant le fonctionnement est normale et n'engendrementaucun dysfonctionnement.Des mesures complémentaires doiventetreprisesquinement en cas de formation excessive de mousse (p.ex.bandes de mousse sur le sol).
Produit d'entretien erroné ou mauvais dosage.
Utiliser exclusivement un produit d'entretien KÄR-CHER et s'assurer que le dosage est correct.
Le fonctionnement de l'appareil repose sur l'élimination de la mousse des rouleaux de nettoyage. La poussière et les restes de résidus de détergents des revêtements de sol sont récoltés dans le réserve d'eau usée. Cela peut occasionner la formation de mousse dans certaines circonstances.
Nettoyer soigneusement les rouleaux avec de l'eau pour-retirer la poussière et les restes de résidus de détergents.
Figure: 25
Figure:26
Figure:27
En cas de formation de mousse importante, avant le début de la procEDURE de nettoyage, verser du FoamStop dans le réserve d'eau usée vide. Veuillez respecter le dosage indiqué sur l'étiquette de la bouteille.
Résultat de nettoyage insatisfaisant
Les rouleaux sont encrassés.
Nettoyer les rouleaux.
Les rouleaux ne sont pas suffisamment humides.
Humidification des rouleaux en avançant et en reculant plusieurs fois sur place.
Produit d'entretien errone ou mauvais dosage.
Utiliser exclusivement un produit d'entretien KÄR-CHER et s'assurer que le dosage est correct.
Des résidus de produits d'entretien étrangers se trouvent sur le sol.
Nettoyer soigneusement les rouleaux avec de l'eau pour refirer les restes de résidus de détergents.
Pour ce faire, nettoyer plusieurs fois le sol avec l'appareil et des rouleaux propres sans utiliser de produit d'entretien. Les résidus de détergent sont ainsi retirés du sol.
Les rouleaux ne tournent pas
Les rouleaux sont bloqués.
Retirer les rouleaux et s'assurer qu'aucun objet n'est coïncé dans les rouleaux.
Vérifier si les rouleaux sont insérés jusqu'en butée sur le support mural.
Vérifier si le cache de la tentative de lavage est bien en place. Pour ce faire, retarder le cache et le remettre en place.
Absorption d'eau non optimale
Le cache de la tête de lavage n'est pas monté correctement.
Vérifier si le cache de la tentative de lavage est bien en place. Pour ce faire,-retirer le cache et le remettre en place.
Les rouleaux sont usés.
Remplacer les rouleaux.
Fuite d'eau sale de l'appareil
Le bac d'eau sale est trop rempli.
Vider immédiatement le bac d'eau sale.
Le bac d'eau sale n'est pas positionné correctement dans l'appareil.
Vérifier si le cache de la tête de lavage est solidement fixé sur le bac d'eau sale.
Vérifier si les clapets du bac d'eau sale sont correctement fermés.
Retrait de la poignée de l'appareil de base
ATTENTION
Ne plus-retirer la poignee de I'appareil de base après assemblage.
Le retrait de la poignée de l'appareil de base ne peut être effectué que lorsque l'appareil est expédé à des fins de maintenance.

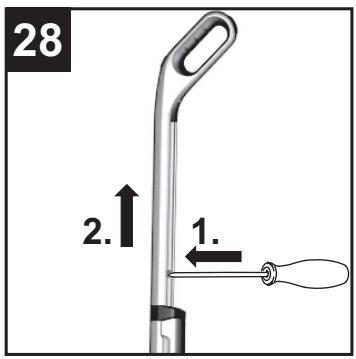

Figure:28
Cf. Figure à la fin du Manuel d'utilisation
Insérer le tournevis à un angle de 90^ dans l'ouverture à l'arrière de la poignée et-retirer la poignée. ATTENTION
Merci de noter que le cable de liaison entre l'appareil de base et la poignée ne doit pas être endommagé.
\section*{Caracteristiques techniques}
Sous réserve de modifications techniques!
| Branchement électrique | |
| Tension | 100-240 V |
| 1~50-60 Hz | |
| Degré de protection | IPX4 |
| Appareil | |
| Classe de protection | III |
| Classe de protection du chargeur | II |
| Puisance nominale de l'appareil | 40 W |
| Tension nominale accumulateur | 7,2 V |
| Type d'accumulateur | Li-lon |
| Durée de service avec charge d'accumulateur totale | 20 min |
| Temps de charge d'un accumulateur vide | 4 h |
| Tension de sortie du chargeur | 9,5 V |
| Courant de sortie du chargeur | 0,6 A |
| Performances | |
| Rotations des rouleaux par minute | 500 tr/min |
| Contenance | |
| Réservoir d'eau propre | 360 ml |
| Réservoir d'eau sale | 140 ml |
| Dimensions | |
| Poids (sans accessoires et détergents) | 2,4 kg |
| Longueur | 305 mm |
| Largeur | 226 mm |
| Hauteur | 1220 mm |
| Longueur de câble | |
| Chargeur | 1800 mm |
THANK YOU!
MERCI! DANKE! iGRACIAS!
Enregistrez votre produit et bénéficier de nombreux avantages.
Évaluer votre produit et dites-nous votre opinion.
