Type de produit	Récepteur audio-vidéo
Caractéristiques techniques principales	7.1 canaux, 130 W par canal (6 ohms), Dolby TrueHD, DTS-HD Master Audio
Alimentation électrique	AC 230 V, 50/60 Hz
Dimensions approximatives	434 mm x 151 mm x 380 mm
Poids	9.6 kg
Compatibilités	HDMI, USB, Bluetooth, DLNA
Fonctions principales	Lecture audio haute définition, calibration automatique Audyssey, zone 2 et 3
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, consulter le service client Denon pour les pièces
Sécurité	Ne pas exposer à l'humidité, respecter les instructions de ventilation
Informations générales utiles	Compatible avec les systèmes de cinéma maison, idéal pour les audiophiles

FOIRE AUX QUESTIONS - AVR-1708 DENON

Comment réinitialiser le DENON AVR-1708 aux paramètres d'usine ?

Pour réinitialiser votre DENON AVR-1708, éteignez l'appareil, puis maintenez enfoncés les boutons 'Power' et 'Source' simultanément jusqu'à ce que le logo DENON apparaisse. Cela remettra l'appareil aux paramètres d'usine.

Pourquoi le son ne sort-il pas des enceintes ?

Vérifiez que les enceintes sont correctement connectées. Assurez-vous également que le mode 'Mute' n'est pas activé, et que le volume est réglé à un niveau audible.

Comment connecter le DENON AVR-1708 à un téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI OUT de l'AVR-1708 à un port HDMI IN de votre téléviseur. Assurez-vous que le téléviseur est réglé sur le bon canal HDMI.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment effectuer une mise à jour du firmware ?

Téléchargez la dernière mise à jour du firmware depuis le site officiel de DENON, puis suivez les instructions fournies pour mettre à jour votre appareil via USB ou par connexion réseau.

Comment régler les paramètres audio ?

Accédez au menu 'Configuration' sur l'afficheur de l'AVR-1708, puis sélectionnez 'Paramètres audio'. Vous pourrez ajuster les niveaux, les distances des enceintes et d'autres paramètres audio selon vos préférences.

Le DENON AVR-1708 ne détecte pas les appareils HDMI connectés, que faire ?

Assurez-vous que les appareils HDMI sont allumés et correctement connectés. Essayez de débrancher et de rebrancher les câbles HDMI. Vous pouvez également essayer de redémarrer l'AVR-1708.

Comment utiliser la fonction de calibration automatique ?

Connectez le microphone de calibration fourni à l'entrée de microphone de l'AVR-1708. Accédez au menu 'Setup', sélectionnez 'Calibration automatique' et suivez les instructions à l'écran pour calibrer votre système audio.

Comment changer la source audio ?

Utilisez la télécommande pour appuyer sur le bouton 'Source' et sélectionnez la source désirée (par exemple, HDMI, AUX, etc.) dans le menu qui s'affiche à l'écran.

Que faire si le télécommande ne fonctionne pas ?

Vérifiez que les piles de la télécommande sont chargées et correctement installées. Si le problème persiste, essayez de réinitialiser la télécommande en retirant les piles, puis en les remettant.

MODE D'EMPLOI AVR-1708 DENON

Manuel de l'Utilisateur

Accessoires 2
Précautions de manipulation 2
Precautions d'installation 3
A propos de la télécommande 3
Insertion des piles 3
Portee de la télécommande 3
Nomenclature et fonctions 4
Panneau avant 4
Affichage 4
Panneau arriere 5

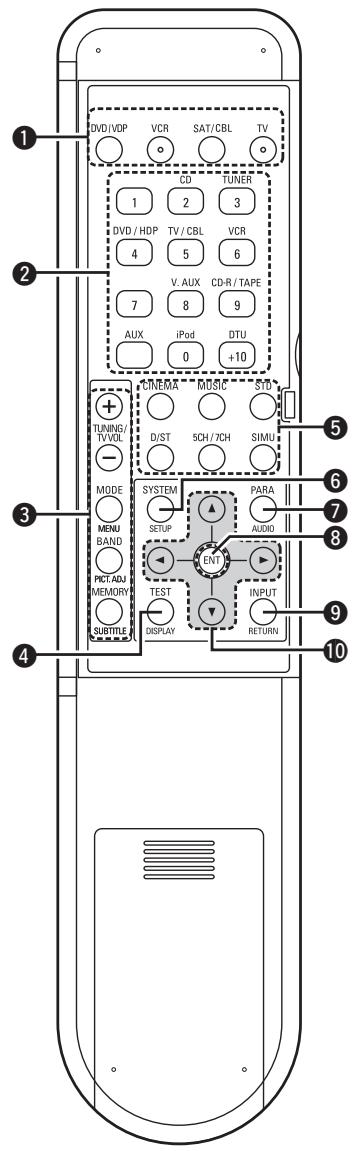

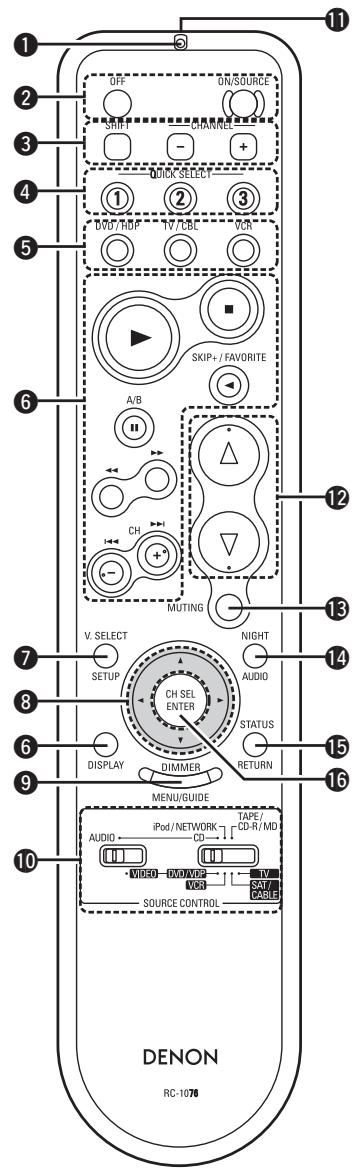

Télécommande 6

Connexions

Preparatifs 7

Cables utilisés pour les connexions 7

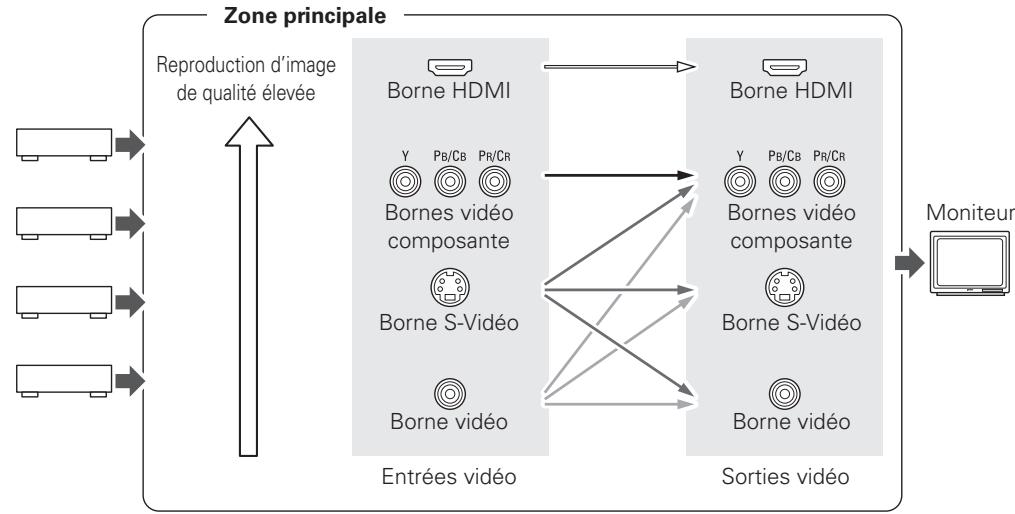

Fonction de conversion video 8

Connexion des enceintes 8

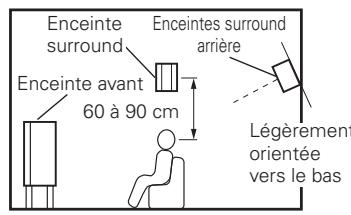

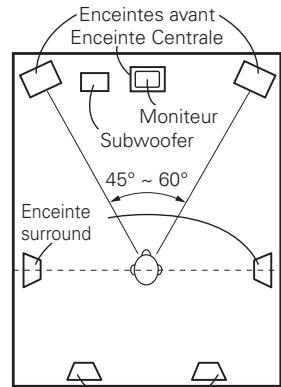

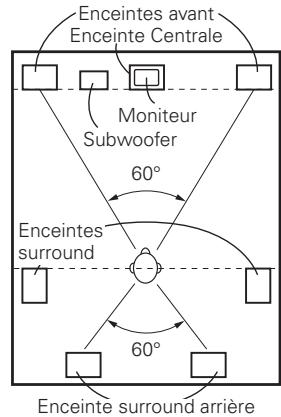

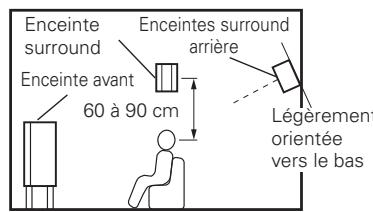

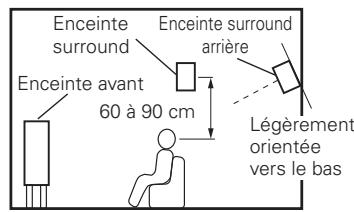

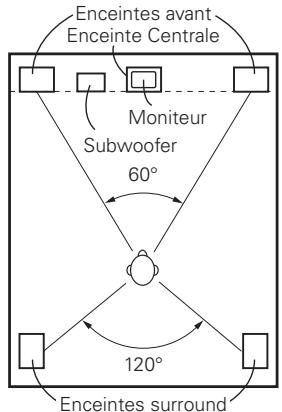

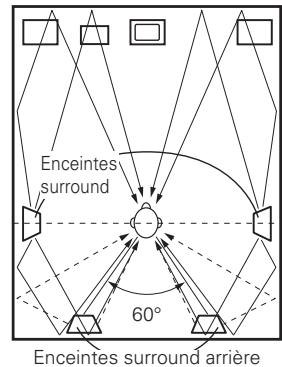

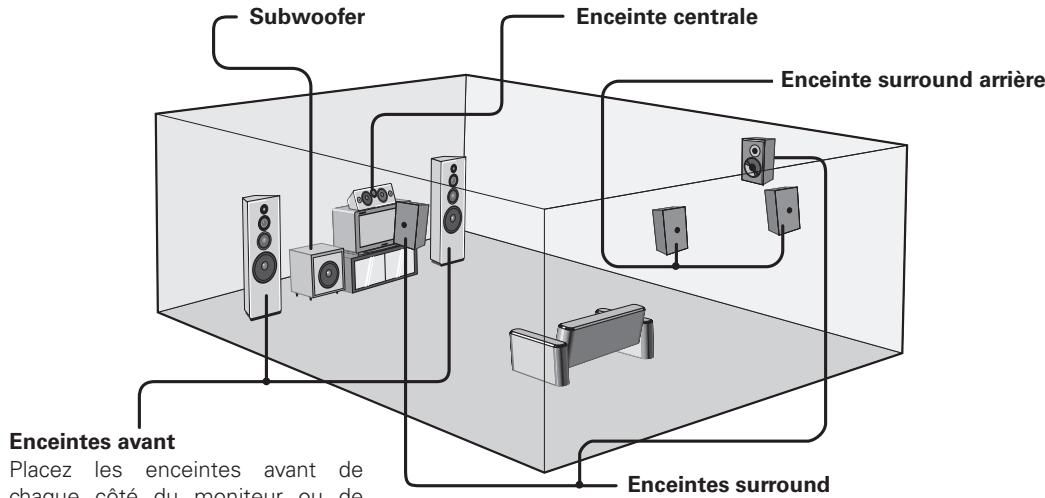

Installation des enceintes 8

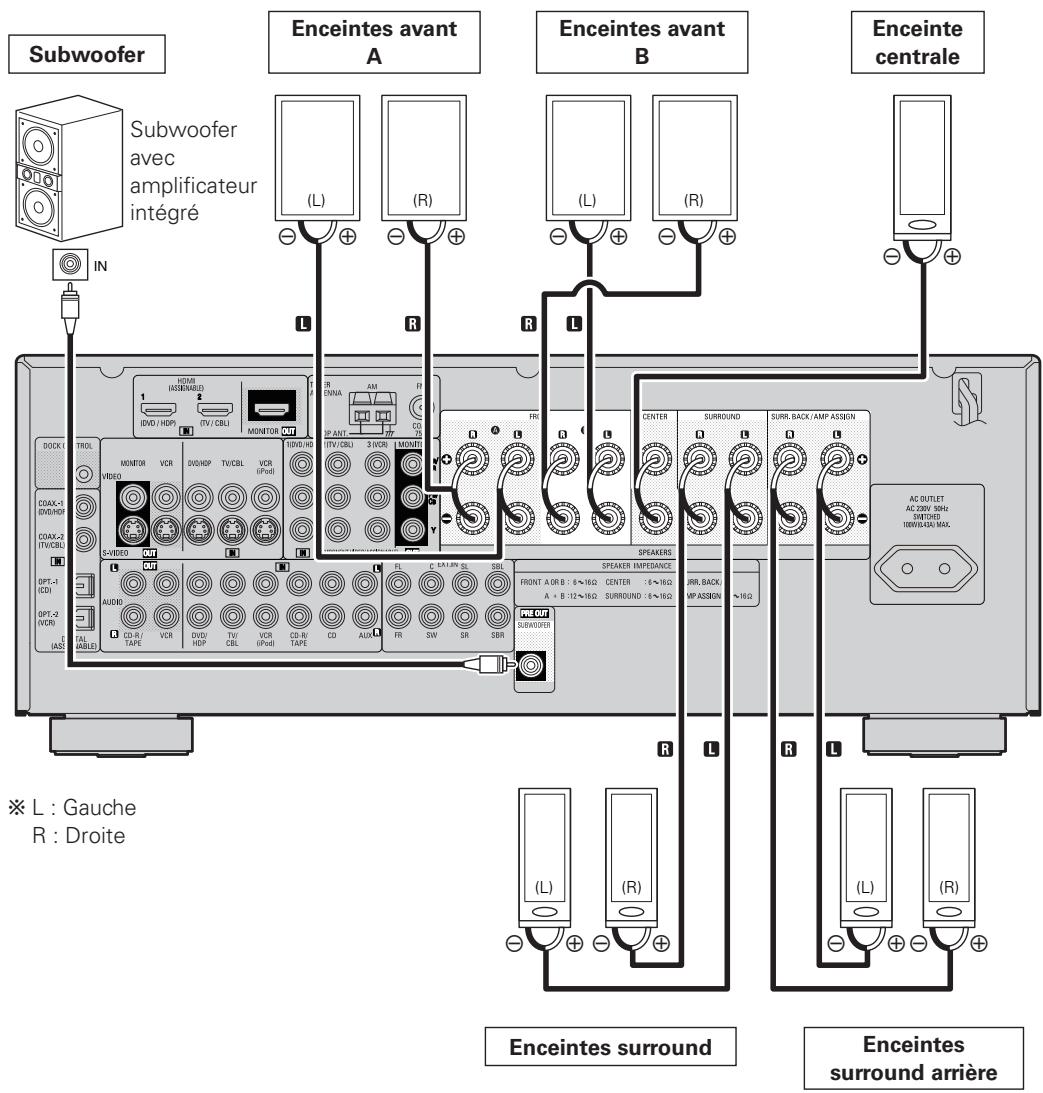

Connexion des enceintes 9

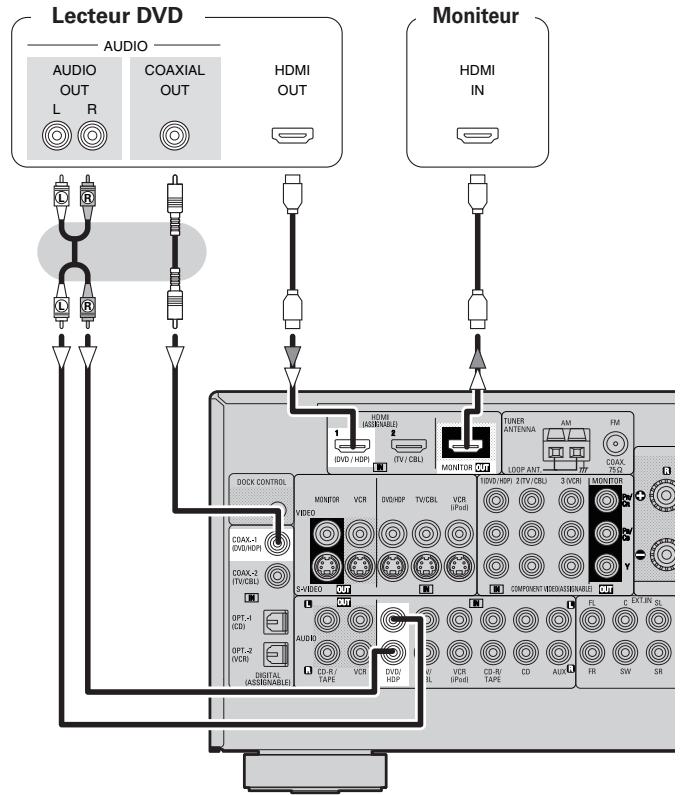

Connexion d'équipements dotés de bornes HDMI 10

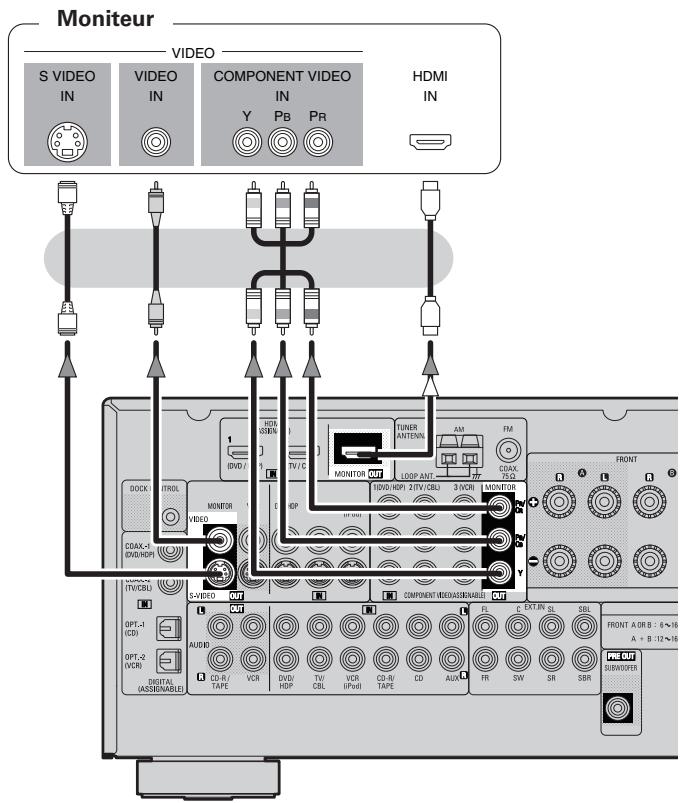

Connexion du moniteur 11

Connexion des composants de lecture 11

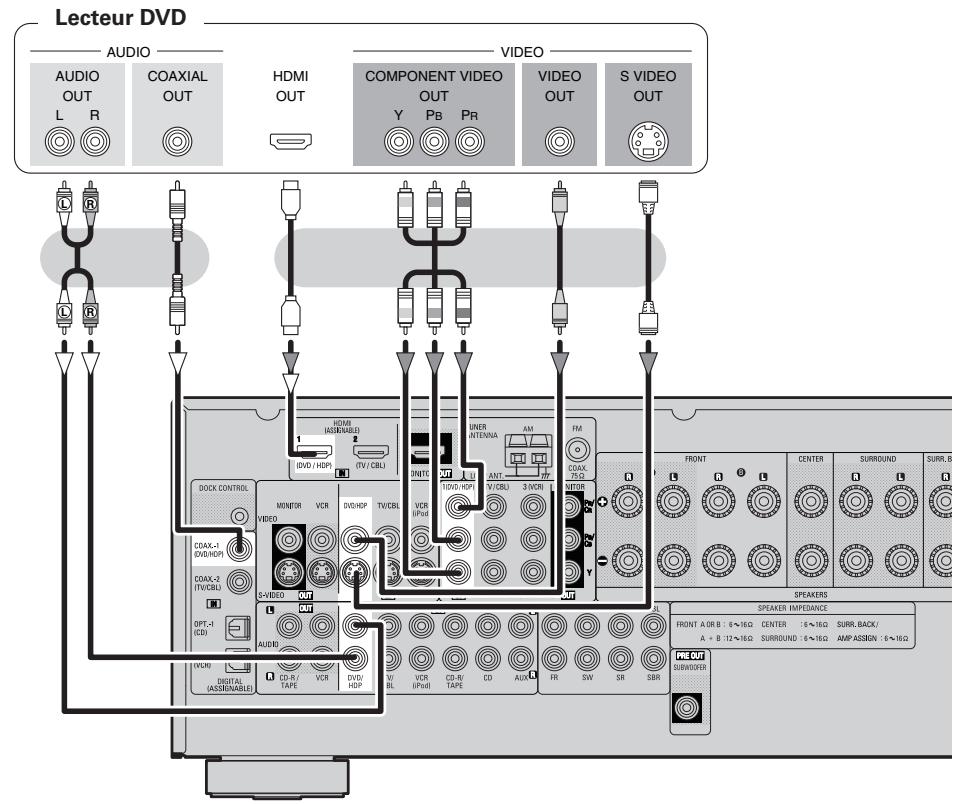

Lecteur DVD 11

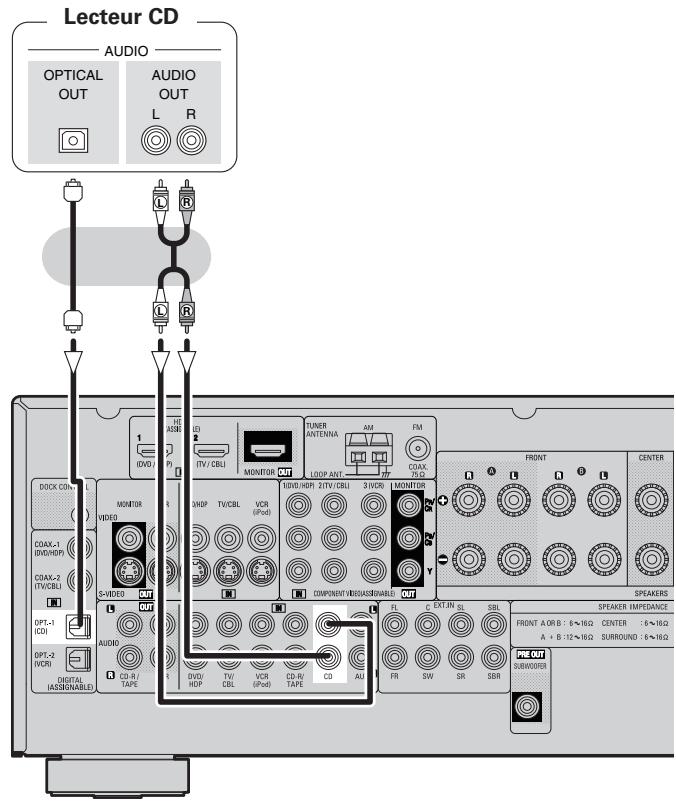

Lecteur CD 12

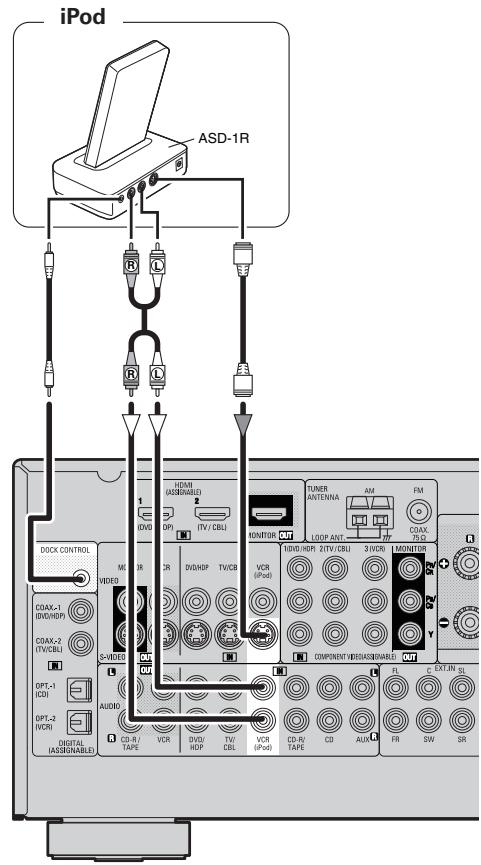

iPod 12

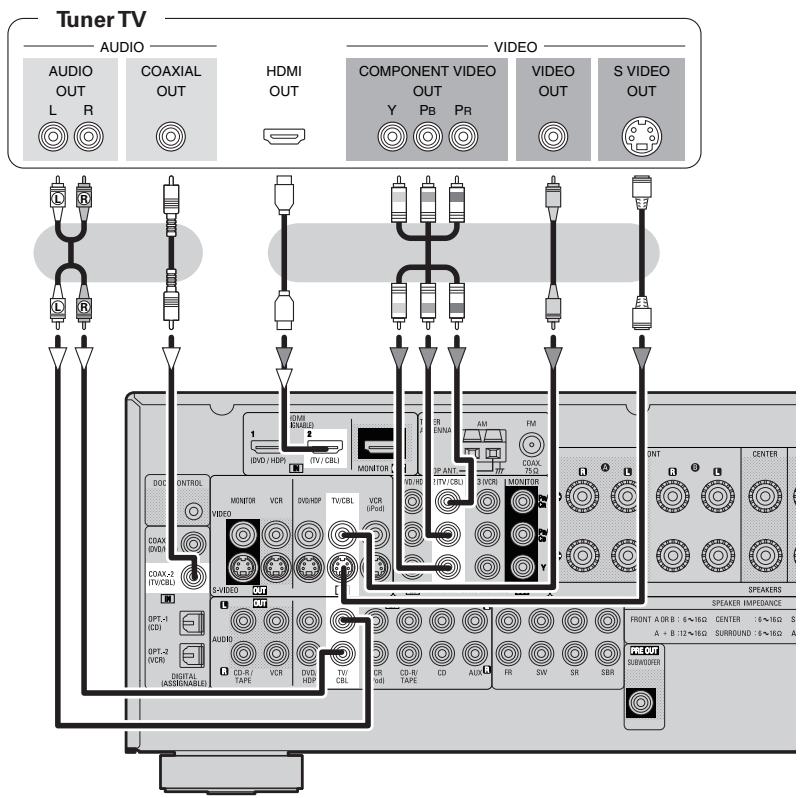

Tuner TV/CABLE 13

Connexion des composants d'enregistrement 13

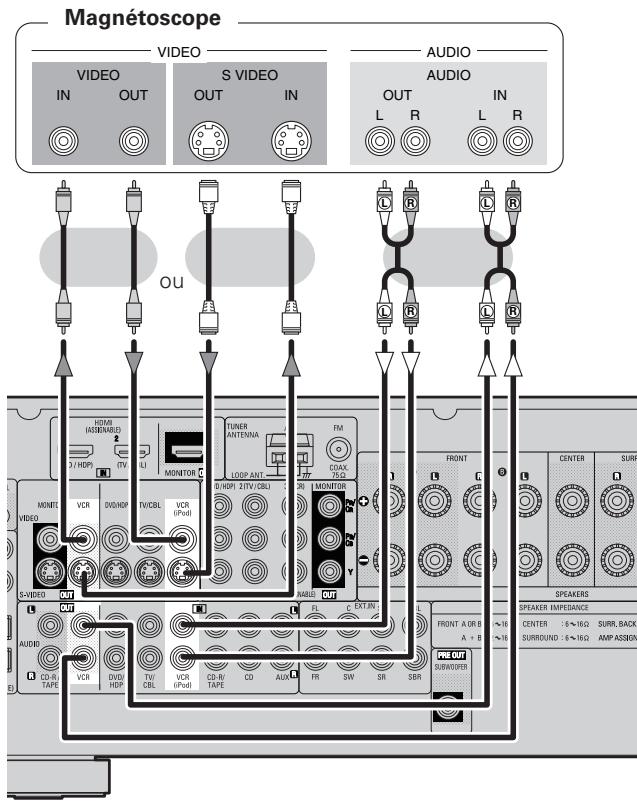

Magnétoscope 13

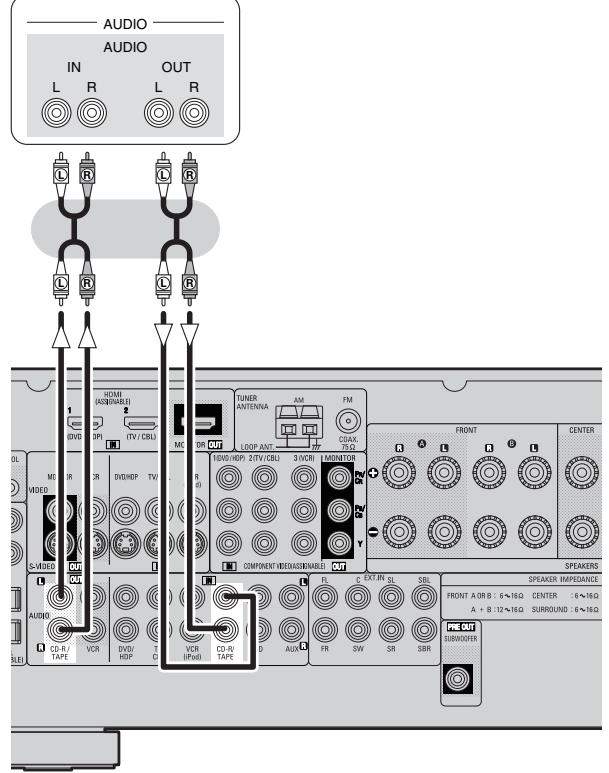

Enregistreur CD / Enregistreur MD / Platine cassette 14

Connexions d'autres apparéils 14

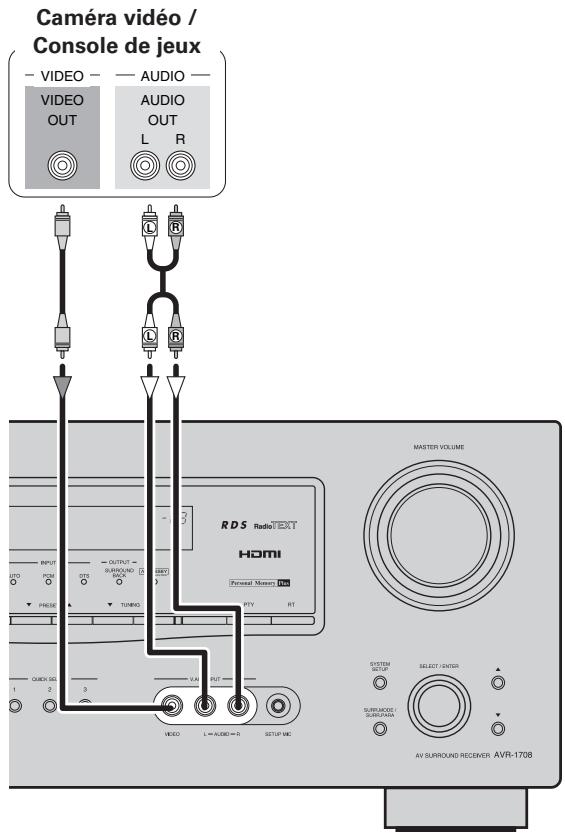

Camera video/Console de peux 14

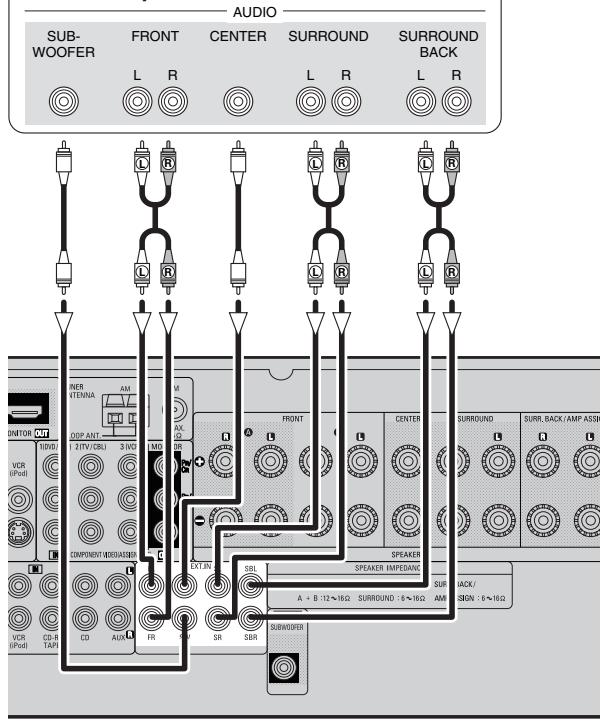

Composant doté de bornes de sortie multi-canaux 14

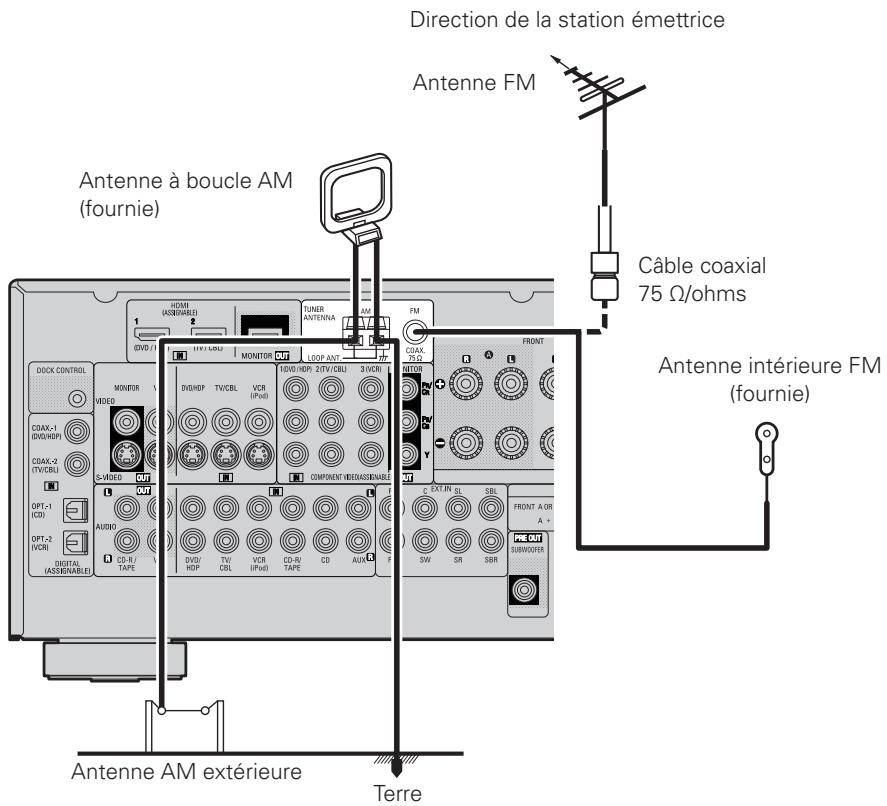

Bornes d'antennes 15

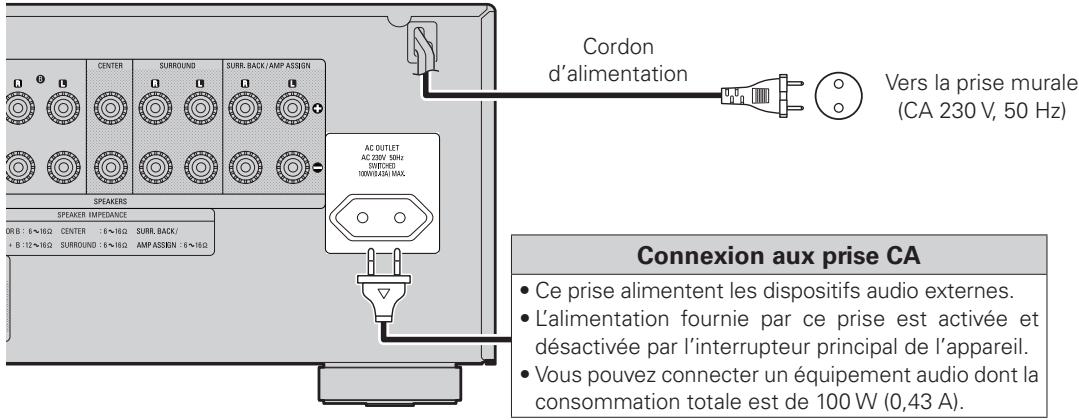

Connexion du cordon d'alimentation 16
Une fois les connexions terminées 16

Fonctionnement

Plan du menu 17

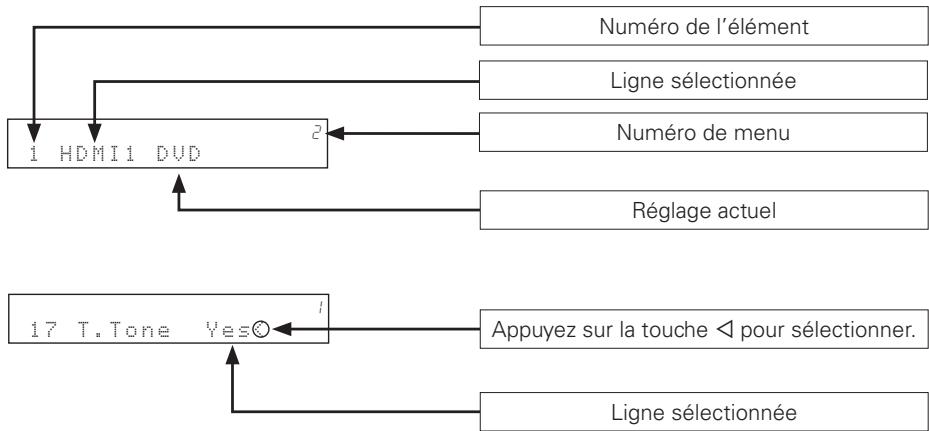

Exemples d'affichage avant 17

Auto Setup (Réglage auto)

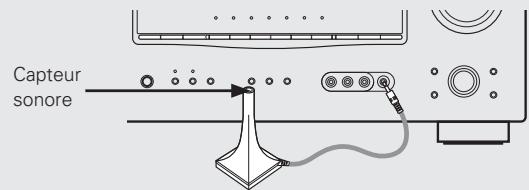

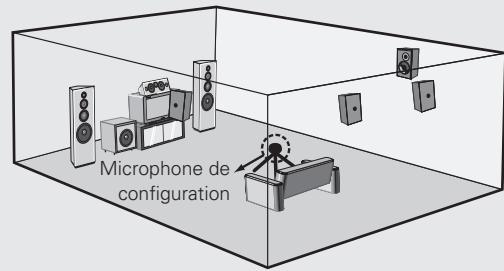

Preparatifs 18, 19

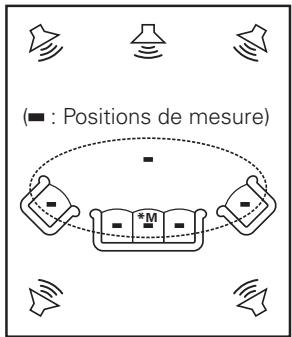

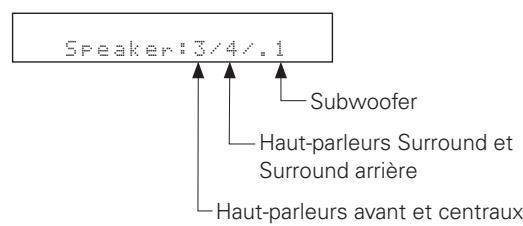

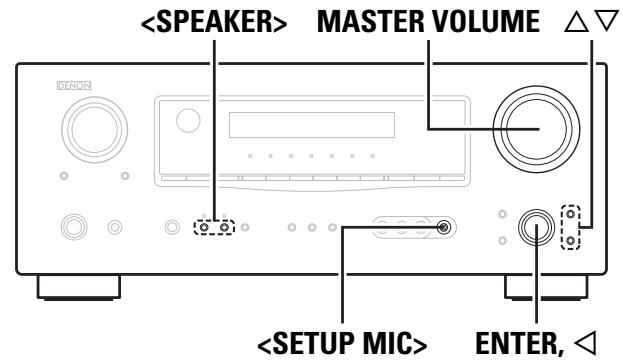

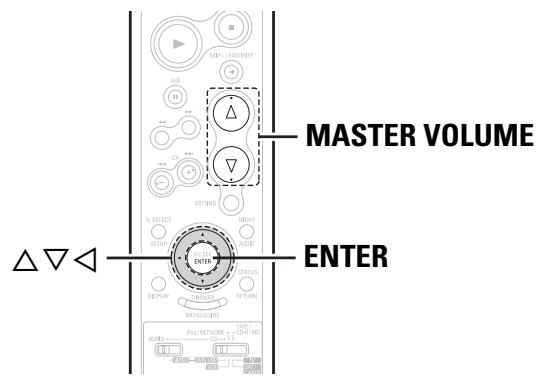

Auto Setup (Réglage auto) 19

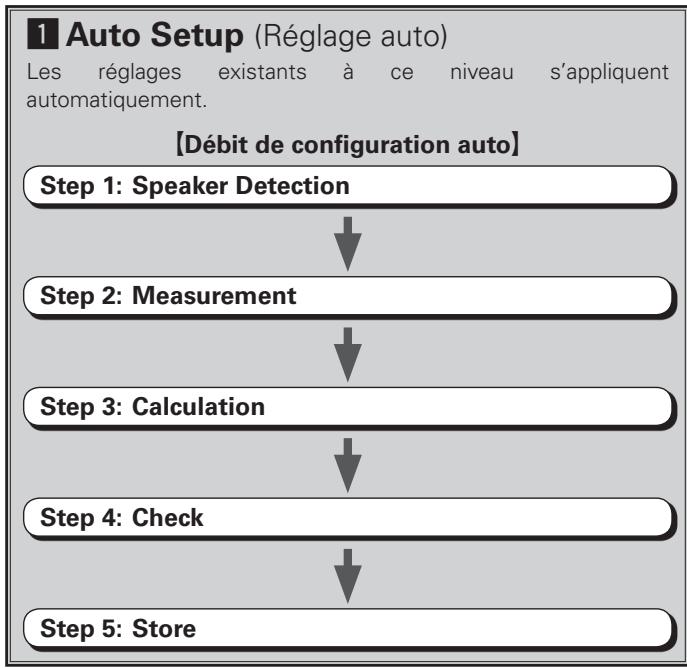

1 Auto Setup (Réglage auto) 19, 20
2 Message d'erreur 20

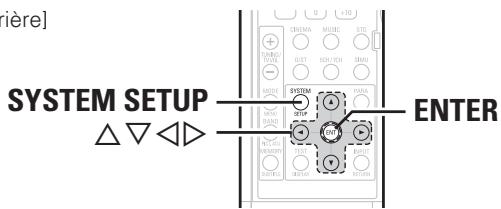

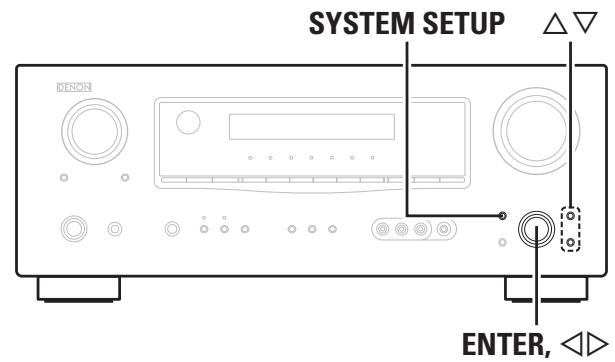

System Setup (Configuration du système)

Fonctionnement 21

Example d'affichage des valeurs par défaut 21

Speaker Setup (Configuration des enceintes) 21

1 ~ 6 Speaker Configuration (Configuration des enceintes) ..... 21, 22
7 Subwoofer Mode Setup (Configuration en mode subwoofer) 22
8\~15 Distance 22
16 Crossover Frequency (Fréquence de crossover) 23
17 Test Tone (Tonalité test) 23

Input Setup (Configuration de I'entree) 24

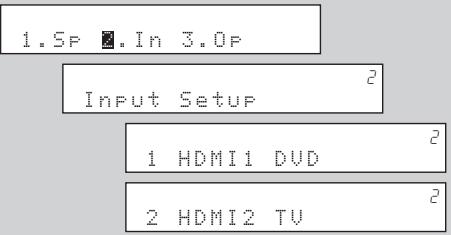

1, 2 HDMI In Assign (Attribution HDMI) 24

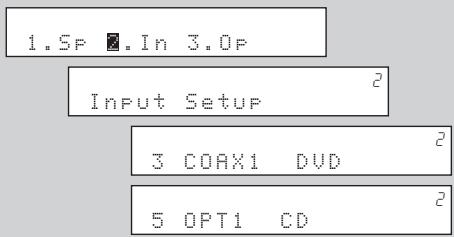

3 ~ 6 Digital In Assign (Attribution numérique) 24
7 iPod Assign (Attribution iPod) 24
8 ~ 10 Component In Assign (Attribution de composant) ……………………24
11\~14 Video Convert (Conversion video) 25
15 Audio Delay (Délai audio) 25
16EXT.IN Subwoofer Level (Niveau du subwoofer EXT. IN) 25
17 Auto Preset Memory (Préroglage automatique de mémoire) 25

Option Setup (Configuration des options) 25

1 Amp Assign (Affectation de I'amplificateur) 25
2\~4Volume Control (Commande du volume) 26
5 ~ 11 2ch Direct/Stereo Custom (2 canaux stéreo/direct) 26, 27

12 Auto Surround Mode (Mode surround automatique) 27
13 Room EQ Setup (Configuration Room EQ) 27
14 Direct Mode Setup (Configuration du mode direct) 27
Remote ID Setup (Configuration de l'ID de télécommande) 27

Lecture standard 28
Reproduction surround des sources 2 canaux 28
Lecture de sources multi-canaux (Dolby Digital, DTS, etc.) 28
Reproduction avec simulation DSP 28
Lecture stereo 29
Lecture directe 29

Parameter (Paramètre)

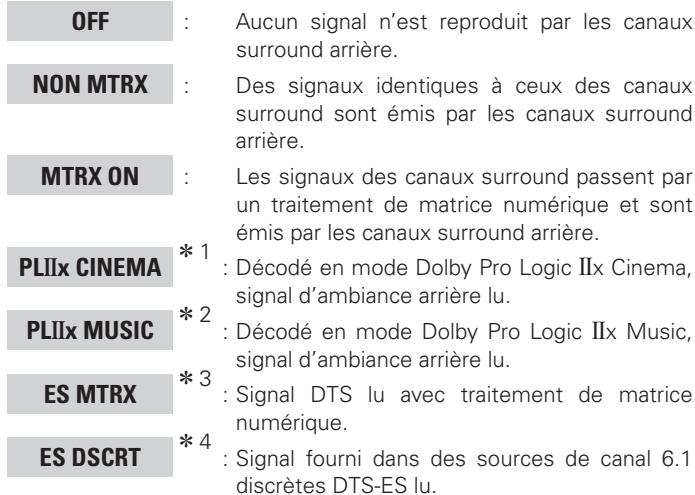

Surround Parameter (Paramètres surround) 29

Tone Control (Tonalité) 31
Room EQ (Egalisateur de la pierce) 31
RESTORER 32
Night Mode (Mode de nuit) 32

Information

1 Status (Etat) 33
2 Audio Input Signal (Signal d'entrée audio) 33

Lecture

Mise en marche 34
Selection de la source d'entrée 34
Réglage du mode d'entrée 34
Opérations pendant la lecture 34, 35

Preparatifs 34
Lecture des équipements audio et video 35
Fonctionnement élémentaire 35

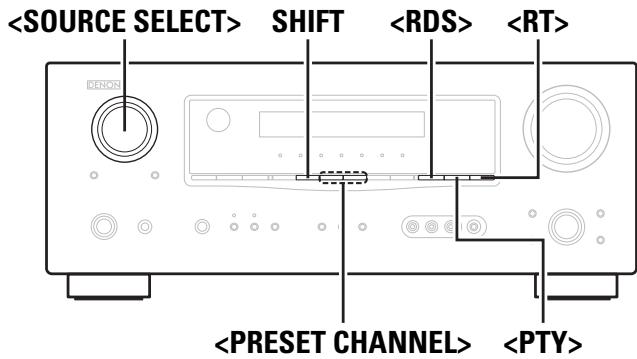

Ecoute d'émissions FM/AM 35

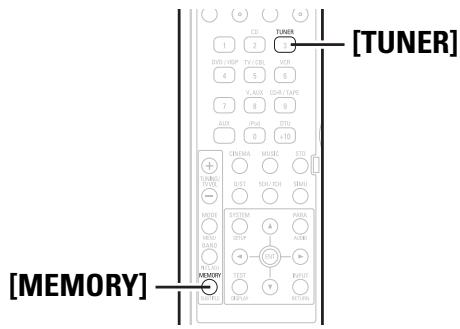

Fonctionnement élémentaire 35
PréRéglage des stations radio (Mémoire préréglée) 36
Ecoute des stations preregliées 36
RDS (Système de Données Radio) 37
Recherche RDS 37

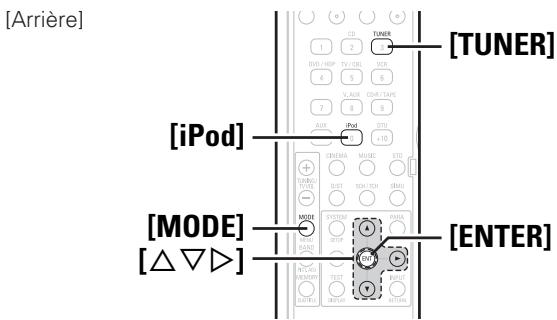

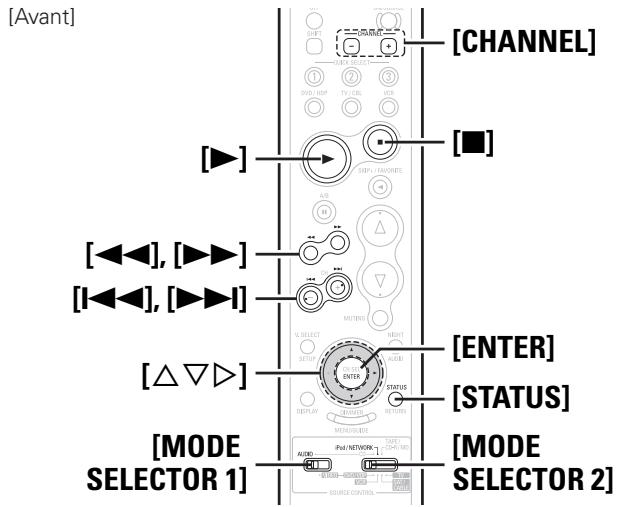

Recherche PTY 37
Recherche TP 38
RT (Texte Radio) 38
Lecture d'un iPod 39
Fonctionnement elementaire 39
Ecoute de musique en "Browse Mode" 39
Regarder des images ou des videos sur un iPod 40

Autres opérations et fonctions

Autres opérations 40
Enregistrement sur un dispositif externe (mode REC OUT) 40, 41
Fonctions pratiques 41
Niveau des canaux 41

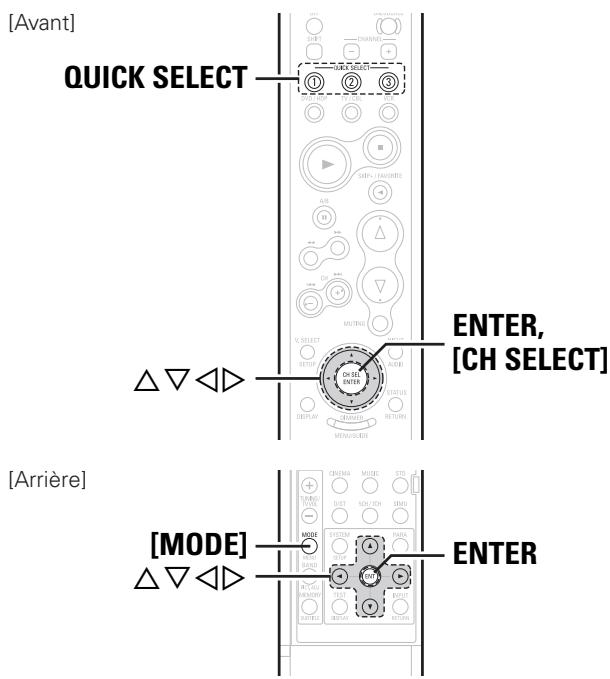

Fonction de selection rapide 41
Fonction mémoire personnelle plus 41
Fonction derniere mémoire 41
Mémoire de sauvégarde 41
Réinitialisation du microprocesseur 41

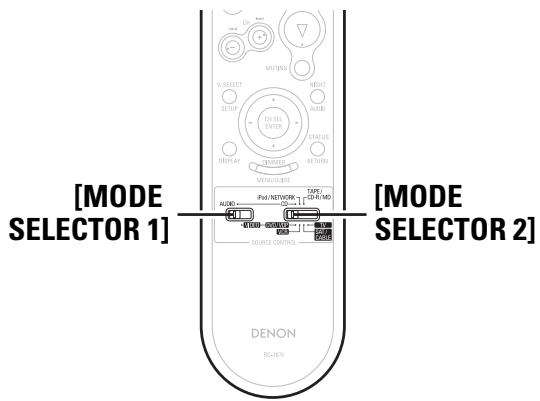

Fonctionnement de la télécommande

Fonctionnement des composants audio DENON 42
Prérglage 42

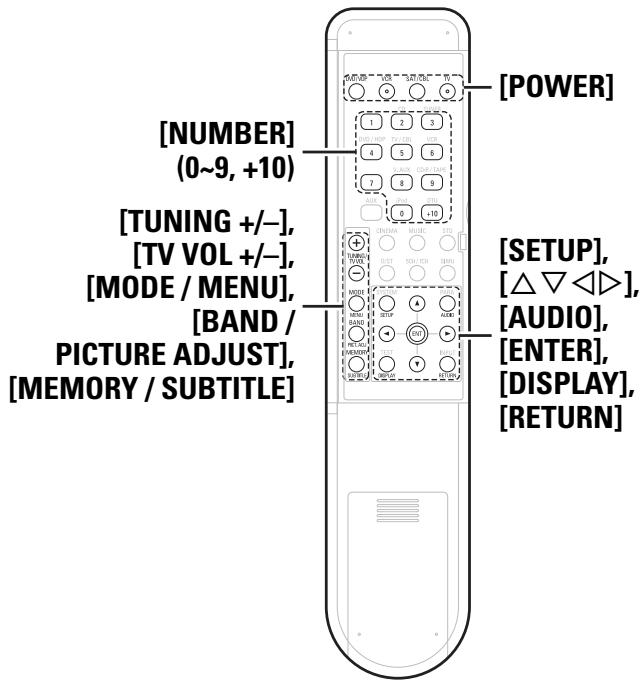

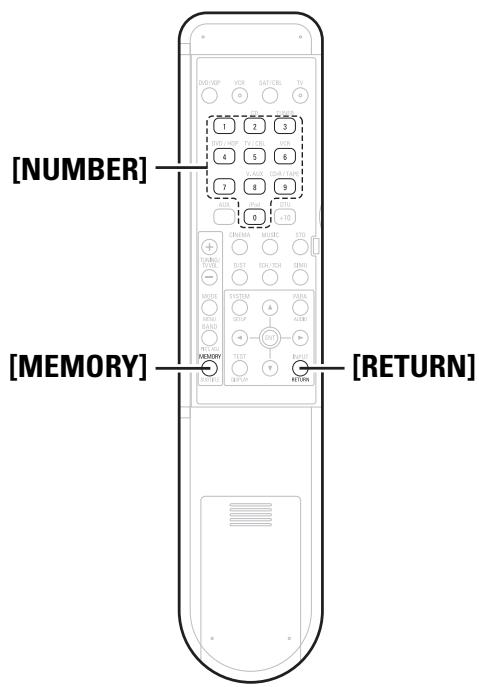

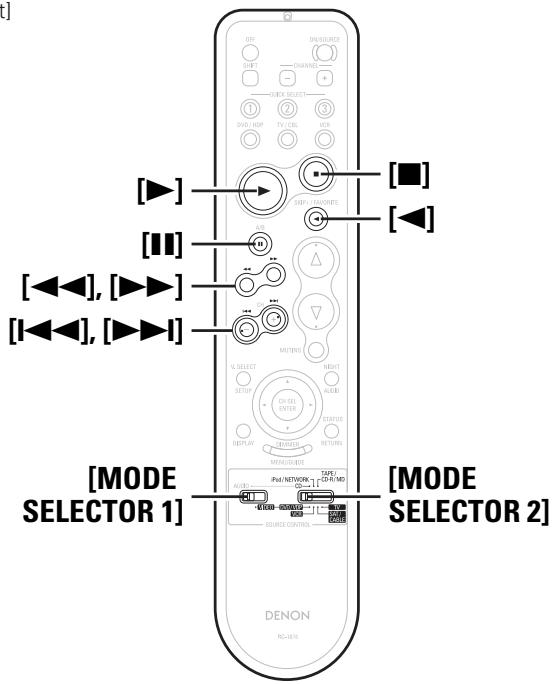

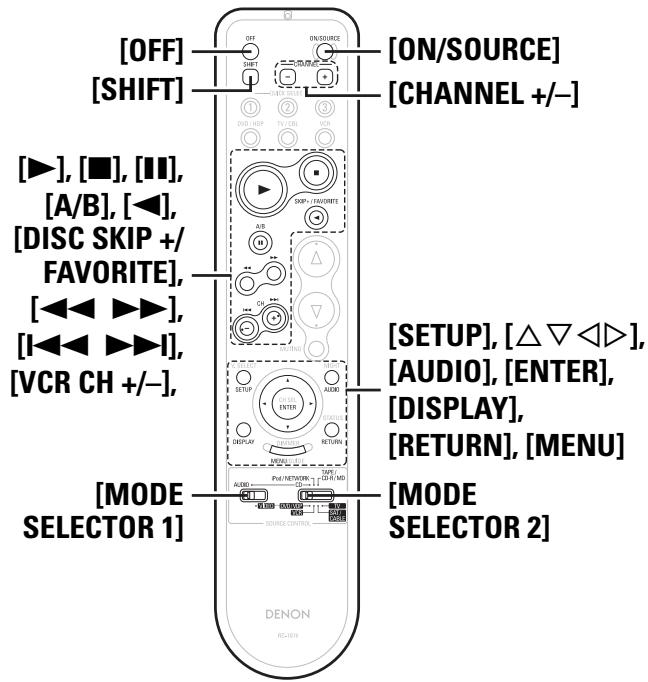

Fonctionnement des composants preréglés 42 ~ 44
Fonction de transfert d'informations 45

Affectation de l'amplificateur

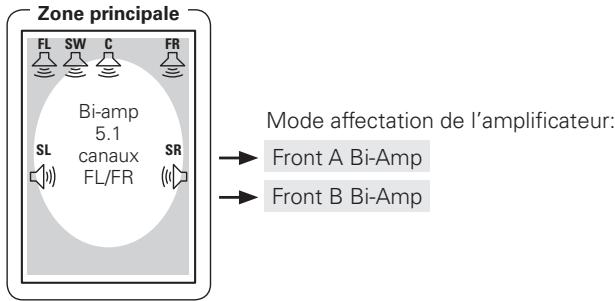

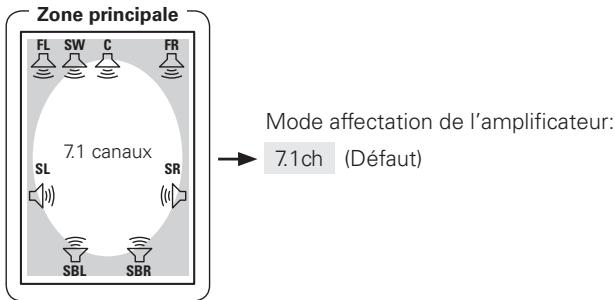

Réglages avec la fonction d'affection d'amplificateur 46

Autres informations 47\~53
Dépistage des pannes 54, 55
Spécifications 56

Listedes codes de preréglage Feuille volante à la fin du livre

Introduction

Nous vous remercions d'avoir acquis cet apparéil DENON. Afin d'assurer son bon fonctionnement, veuillez dire attentivement ce manuel de l'utilisateur avant d'utiliser l' apparéil.

Après l'avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Manuel de I'Utilisateur 1
② Mise en route 1
③ Listes des services après-vente 1
④ Telecommande (RC-1076) 1
(5) Piles R6P/AA
⑥ Antenne interieure FM 1
⑦ Antenne à boucle AM. 1
(8) Microphone de configuration (longueur du cordon: environ 7,6 m) 1

Précautions de manipulation

• Avant demettre l'appareil sous tension

Vérifiez que toutes les connexions ont été correctement effectuées et que les cables sont fonctionnels.

• Certains circuits restent sous tension même lorsque l'appareil est mis en mode veille. En cas d'absence prolongée, débranche le cordon d'alimentation de la prise murale.
  A propos de la condensation

Si la différence de température entre l'intérieur de l'unité et la pieces est importante, de la condensation (buée) risque de se former sur les pieces internes, empêchant l'unité de fonctionner correctement.
Dans ce cas, laissez l'unité hors tension au repos pendant une heures ou deux, jusqu'à ce que la différence de température diminue.
- Précautions liées à l'utilisation des téléphones portables
L'utilisation d'un téléphone portable à proximé de cette unité risque de causeur du bruit. Dans ce cas, éloignez le téléphone portable de l'unité lorsque celle-ci est en marche.
- Déplacement de l'unité
Eteignez l'unité et débranche le cordon d'alimentation de la prise murale.
Débranche ensuite les câbles de connexion aux autres composants du système avant de déplacer l'unité.
- Veuillez remarquer que les illustrations de ce manuel sont données à titre explicatif et peuvent différer par rapport à l'unité.

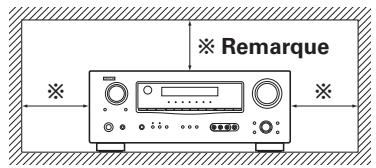

Précautions d'installation

Remarque:

Pour permettre la dissipation de chaleur requise, n'installez pas cette unité dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

A propos de la télécommande

Outre l'AVR-1708, la Telecommande fournie (RC-1076) peut également faire fonctionner les équipements ci-après.

① Composants de système DENON
② Composants de système autres que DENON
- En activant la mémoire préréglée (page 42 ~ 44)

Insertion des piles

① Levez le fermoire et ozez le couvercle arrête.

② Inserez correctement les deux piles comme indiqued par les marques situées dans le compartment des piles.

③ Remettez le couvercle en place.

REMARQUE

• Remplacez les piles si l'appareil ne fonctionne pas même lorsque la télécommande est actionnée à proximité.
• Les piles fournies ne seront qu'aux opérations de vérification.
• Lorsque vous insérez les piles, assurez-vous de les placer dans le bon sens, en respectant les marques "⊕" et "Θ" qui figurent dans le compartment à piles.

• Pour éviter un endommagement de la télécommande ou une fuite du liquide des piles:

• Ne pas mélanger piles neuves et anciennes.

• Ne pas utiliser deux types de piles différents.
• Ne pas essayer de charger de piles sèches.
• Ne pas court-circuiter, démonter,CHAuffer ou jeter au feu les piles.
• En cas de fuite du liquide de pile, essuyez soigneusement l'intérieur du compartment avant d'insérer de nouvelles piles.
• Otez les piles de la télécommande si vous ne l'utilisez pas pendant longtemps.
• Lors du remplacement des piles, préparez les piles neuves et insérez-les le plus vite possible.

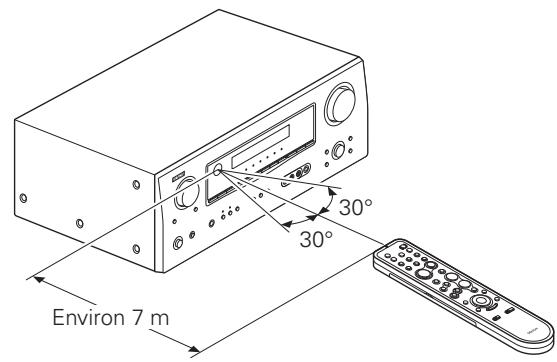

Portée de la télécommande

Pointez la télécommande vers le capteur de télécommande de l'unité.

REMARQUE

L'appareil ou la télécommande risque de fonctionner incorrectement si le capteur de la télécommande est exposé directement à la lumière du soleil, à une luzière artificielle puissant émise par une lampe fluorescente de type inverseur ou à une luzière infrarouge.

Nomenclature et fonctions

Pour les touches qui ne sont pas décrites ici, dire la page indiquée entre parentheses ( ).

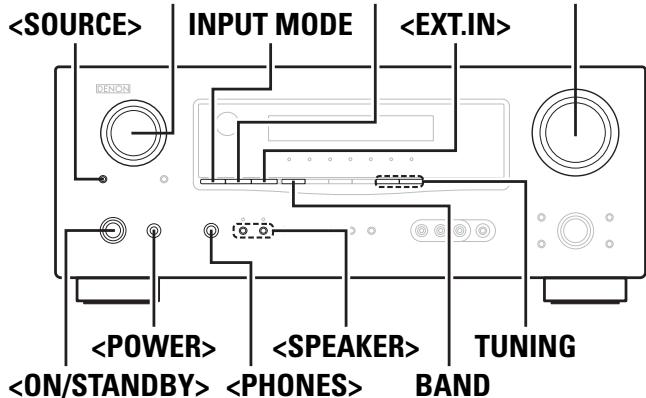

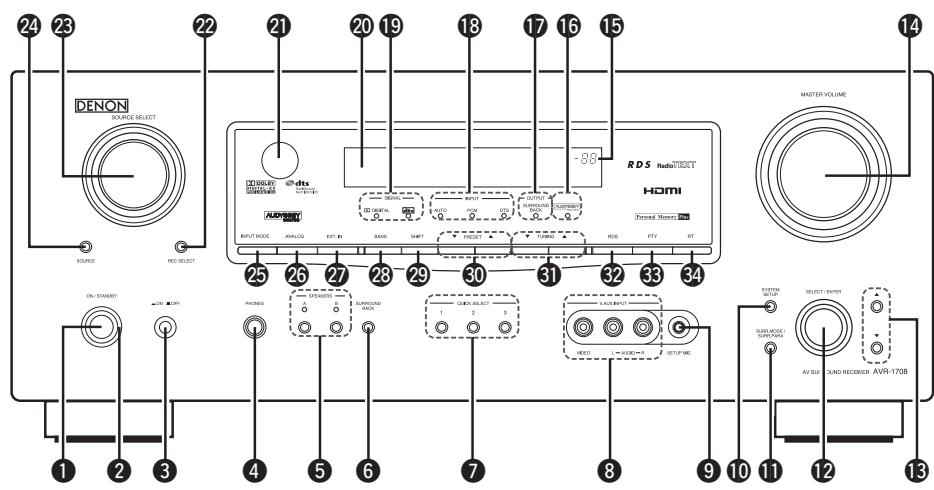

Panneau avant

1 Touche d'alimentation

(ON/STANDBY) (34)

Témoin d'alimentation (34)
3 Interrupteur principal (ON OFF) …………………… (34)
4 Prise de casque audio (PHONES) (35)
5 Touches SPEAKER (35, 41)
6 Touche SURROUND BACK (31)
7 Touches QUICK SELECT (41)
Bomes V.AUX INPUT

Retirer le capuchon recouvrant la borne en cas d'utilisation.

9 Prise SETUP MIC (18)
10 Touche SYSTEM SETUP (21)
1 Touche SURR. MODE/SURR. PARA (29)

12 Molette SELECT/ENTER (28)

• La molette SELECT/ENTER de l'unité principale fonctionne de la même manière que les touches CURSOR et de la télécommande.

SELECT/ENTER

• La commande fonctionne de la même manière que la touche CURSOR lorsqu'elle est tournée dans le sens des aiguilles d'une montre, et comme la touche CURSOR lorsqu'elle est tournée dans le sens inverse des aiguilles d'une montre.
• La commande fonctionne de la même façon que la touche ENTER lorsqu'on appuie sur la molette.
  13 Touches curseurs ( ) (21)
  14 Molette de contrôle MASTER VOLUME (34)
  15 Témoin de volume principal
  16 Temoin AUDYSSEY (31)
  Témoin SURROUND BACK (28)
  13 Indicateurs de mode d'entrée (INPUT) …… (34)

19
Témoins SIGNAL
20 Affichage
21 Capteur de télécommande (3)
2 Touche REC SELECT (40, 41)
Mollete SOURCE SELECT (34)
24 Touche SOURCE (34)
25 Touche INPUT MODE (34)
26 Touche ANALOG (34)

27

Touche EXT. IN (34)

28

Touche BAND (35)

29

Touche SHIFT (36)

30

Touches PRESET CHANNEL (36)

31

Touches TUNING (35)

32

Touche RDS (37)

33

Touche PTY (37)

34

Touche RT (37, 38)

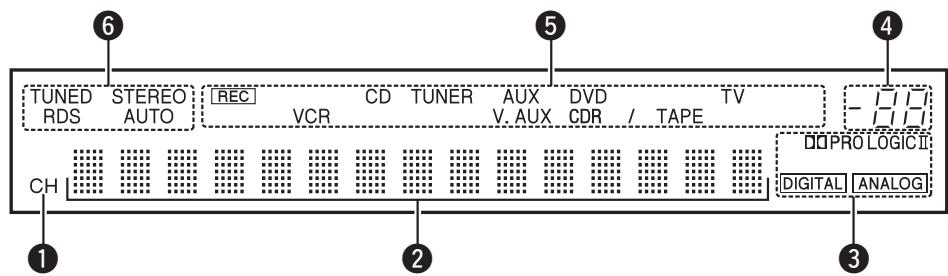

Affichage

Témoin du canal de signalisation
S 'allume quand le canal de preréglage est affché à 2.
2 Affichage des informations
3 Témoins de signal d'entrée
4 Témoin de volume principal

Ce témoin affiche le niveau sonore.

Le nombre d'élément de configuration est affché au niveau de configuration du système.

5 Témoin REC SELECT

S'allume lorsque le mode REC SELECT est seLECTIONné. (Eteint lorsque "SOURCE" est seLECTIONné.)

6 Témoins de mode de réception du tuner

S'allument en fonction des conditions de réception lorsque la source d'entrée est régée sur "TUNER".

• AUTO

S'allume quand le mode de synthonisation automatique est activé.

RDS

S'allument lors de la réception d'émissions RDS.

STEREO

En mode FM, ce témoin s'allume quand il y a diffusion stéreo analogue.

TUNED

S'allume quand la diffusion est correctement synthonisé.

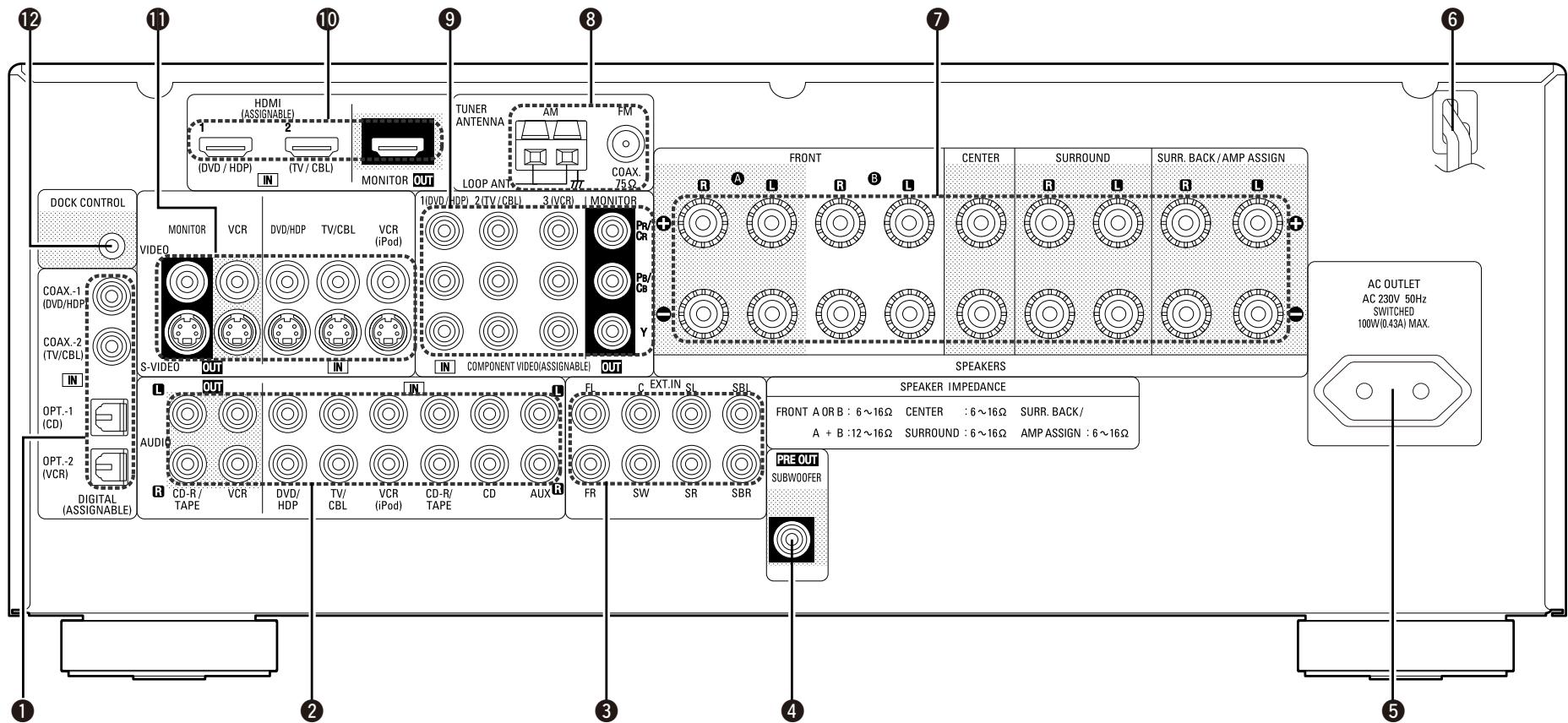

Panneau arrête

1 Bornes audio numériques 7 Bornes d'enceintes (SPEAKERS) (9)
(OPTICAL / COAXIAL) (10 ~ 12)
2Bomnes audio analogiques (AUDIO) (10) (TUNER ANTENNA) (15)
Bones EXT. IN (14) 9 Bones COMPONENT VIDEO (11)
4 Borne PRE OUT (9) 10 Bornes HDMI (10)
5 Sortie CA (AC OUTLET) (16) 1BornsVIDEO/S-VIDEO (11)
Cordon d'alimentation (16) 12 Prise DOCK CONTROL (12)

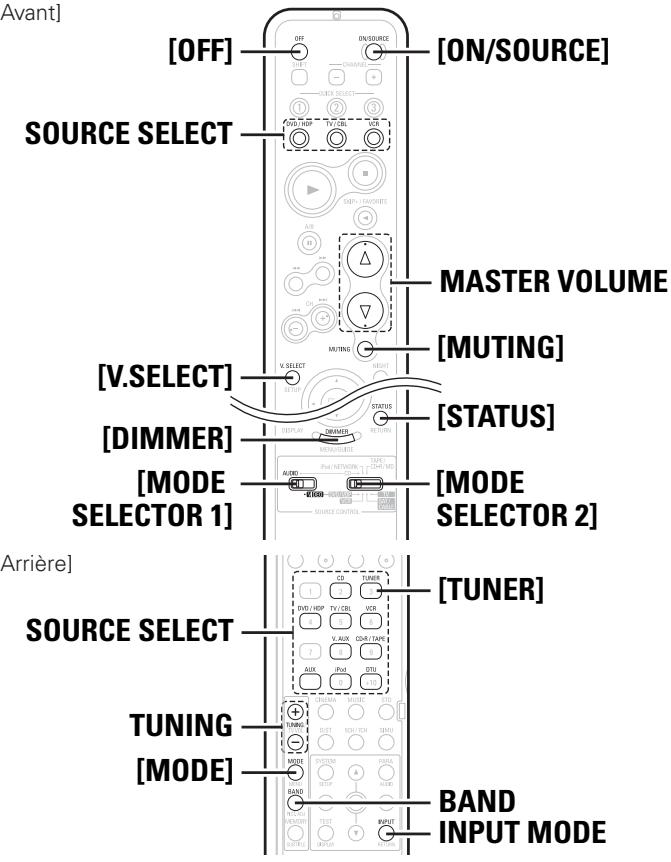

Télécommande

[Avant]

1 Temoin (42)
Touches d'alimentation (34)
3 Touches système du tuner (36, 39)
4 Touches QUICK SELECT (41)
5 Touches selection de source (34)
6 Touches système (39, 43)
7 Touche de selection video (V. SELECT) (35)
8 Touches curseurs ( < D) (21)
9 Touche DIMMER (35)
10 Commutateurs de selection de mode (35)
1 Emetteur infrarouge de télécommande
12 Touches de contrôle MASTER VOLUME (34)
13 Touche MUTING (35)
14 Touche NIGHT (32)
15 Touche STATUS (33)
16 Touche de selection de canal (CH SEL) / Touche ENTER (21, 41)

[Arrière]

1 Touches d'alimentation (42, 44)
Touches selection de source (34)
3 Touches système du tuner (35, 36)
Touche de tonalité test (TEST) (23)
Touches de mode surround (28, 29)
6 Touche de configuration du système (SYSTEM) (21)
Touche de paramètre surround (PARA) … (29)
8 Touche entrée (ENT) (21)
9 Touche de mode d'entrée (INPUT) (34)
10 Touches curseurs ( ) (21)

REMARQUE

Une pression forte sur les touches à l'avant ou à l'arrière activera également les touches de l'autre côté.

Connexions

Les connexions de tous les formats de signaux audio et video compatibles sont décrites dans ce mode d'emploi. Veuillez sélectionner le type de connexion adapté à l'équipment que vous connectez.

Des réglages doivent être effectuels sur l'AVR-1708 pour certains types de connexion. Pour plus de détails, se reporter aux instructions des différents éléments à connecter ci-dessous.

REMARQUE

• Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d'emploi des autres composants.
• Veillez à connecter correctement les canaux, gauche avec gauche et droit avec droit.
• Ne pas mêler les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

Préparatifs

Câbles utilisés pour les connexions

Selectionnez les cables en fonction de l'équipment à connecter.

Câbles audio	Câbles vidéo
Connexions numériques coaxiales (Orange) Câble numérique coaxial (RCA 75 Ω/ohms) Connexions numériques optiques Câble optique Connexions analogiques (stéreo) (Blanc) Câble RCA stéreo Connexions analogiques (monaurales, pour subwoofer) (Noir) Câble RCA analogique Connexion des enceintes + Câbles d'enceinte	Connexions vidéo composante (Vert) Câble vidéo composante Connexions S-Viséo Câble S-Viséo Connexions vidéo (Jaune) Câble vidéo RCA 75 Ω/ohms
	Câbles audio et vidéo
	Connexions HDMI Câbles HDMI 19 broches
	Direction des signaux
	Signal audio: Signal vidéo: Sortie Entrée Sortie Entrée Sortie Sortie

Fonction de conversion video

• Cette fonction convertit automatiquement différents formats de signaux video reçus par l'AVR-1708 dans le format utilisé pour réproduire les signaux video de l'AVR-1708 vers un monitreur.
• Le circuit d'entrée/sorting video de l'AVR-1708 est compatible avec les quatre types de signaux videois suivants:

Signaux video numériques: HDMI

Signaux videoo analogiques: Video composante, S-Video et videoo

[Parcours des signaux video à l'intérieur de l'AVR-1708]

Lorsque vous n'utilise pas cette fonction, connectez une sortie moniteur dont la borne est du même type que celle de l'entrée video.

REMARQUE

• Les signaux HDMI ne peuvent pas etre convertis en signaux analogiques.
• Les signaux video d'entrée composante ne peuvent être émis que par des bornes video composante.
• Lorsqu'un signal video non standard d'une console deiaux ou d'une autre source est entree, la fonction de conversion video peut ne pas fonctionner.

Connexion des enceintes

Installation des enceintes

L'illustration ci-dessous montre un exemple de disposition basique de l'amplificateur associé à 8 enceintes et à un moniteur.

l'écran et, autant que possible, au même niveau que l'écran.

Le tableau ci-dessous montre une configuration d'enceintes générale pour l'AVR-1708.

Connexion des enceintes

Example: 7.1 canaux (FRONT A+B)

Lorsque you utilisez une seule enceinte surround arriere, connectez-la au canal gauche (SBL).

Connexion des cables d'enceinte

Vérifiez attentivement la polarité des canaux gauche (L) et droit (R) et + (rouge) et - (noir) des enceintes connectées à l'AVR-1708, et voirlez à relier correctement les canaux et les polarités.

1 Otez environ 10 mm de la gaine à l'extrémité du cable d'enceinte, puis torsadez le fil ou appliquez-y une prise.

2 Tournez la borne d'enceinte dans le sens anti-horaire pour la desserrer.

3 Insérez le fil du cable d'enceinte dans la garde de la borne d'enceinte.

4 Tournez la borne d'enceinte dans le sens horaire pour la serrer.

REMARQUE

Utilisez des enceintes ayant une impédance comprise entre 6 et 16 Ω/ohms. Lorsque les enceintes avant A et B sont utilisées simultanément, leur impédance doit être comprise entre 12 et 16 Ω/ohms.
- Connectez les cables d'enceinte de façon à ce qu'ils ne dépassent pas des bornes d'enceinte. Le circuit de protection risque d'être activé si les fils touchent le panneau arrêté ou si les côtés + et - entrent en contact (Circuit de protection").
- Ne jamais toucher les bornes d'enceinte lorsque l'alimentation est connectée. Vous risquez de subir un choc électrique.

Circuit de protection

Si vous utilisez pendant longtemps et a volume élevé des enceintes dont l'impédance est inférieure à l'impédance spécifiée (des enceintes 4 Ω/ohms par exemple), la température risque d'augmenter et d'activer le circuit de protection. Lorsque le circuit de protection est activé, la sortie des enceintes est coupée et le témoin d'alimentation clignote en rouge. Dans ce cas, débranchez le cordon d'alimentation, puis vérifie la connexion des cables d'enceintes et des cables d'entrée. Si l'appareil est extrémement chaud, attendez qu'il refroidisse et facilititez son aération. Rebranchez ensuite le cordon d'alimentation et remettez l'appareil en marche.

Si le circuit de protection est à nouveau activé bien que la ventilation autour de l'appareil soit suffisante et que les connexions soient correctes, il se peut que l'appareil soit endommagé. Eteignez l'appareil et contactez un centre technique DENON.

Connexion d'équipements dotés de bornes HDMI

Les connexions HDMI permettent le transfert des signaux video et audio à l'aide d'un seul cable.

※ L'AVR-1708 est équipé HDMI version 1.3a. Cette version est compatible avec les autres versions, ce qui permet la connexion à tous les composants équipés d'uneborne HDMI.
※ L'AVR-1708 est compatible avec Deep Color 30 et 36 bits.
※ L'AVR-1708 peut être connecté à un dispositif équipé d'une sortie HDMI avec un cable HDMI.
※ L'AVR-1708 est compatible avec HDMI Ver. 1.3a Deep Color et xvYCC.

REMARQUE

• Le signal audio arrivant sur l'entrée HDMI ne peut pas etre reproduit par I'AVR-1708. Le signal audio doit arriver sur I'entree audio numerique ou analogique.
• L'AVR-1708 ne peut pas être contrôle par un autre apparéil via le cable HDMI.
• Les signaux video ne sont pas émis si les signaux video d'entrée ne correspondant pas à la résolution du moniteur. Dans ce cas, changez la résolution du lecteur DVD afin qu'elle soit compatible avec le moniteur.
• Utilisez un cable sur lequel figure le logo HDMI (produit certifié HDMI) pour effectuer la connexion à laborne HDMI. La lecture normale risque d'être impossible si vous utilisez un cable sur lequel ne figure pas le logo HDMI (produit non certifié HDMI).
• Si le moniteur ou le lecteur DVD ne supporte pas Deep Color, le transfert du signal Deep Color est impossible.
• Si le moniteur ou le lecteur DVD ne supporte pas xvYCC, le transfert des signaux xvYCC est impossible.

• Les signaux audio et video arrivant sur l'entrée HDMI du AVR-1708 sont produits inchangés sur la sortie HDMI. De ce fait, le son est produit par le moniteur connecté aux terminaux HDMI, mais pour bénéficier au moins du son produit par l'AVR-1708, baissez le niveau du volume sur le téléviseur.
• Si le moniteur ou le lecteur DVD connecté n'a qu'une borne DVI-D, utilisez un cable de conversion HDMI/ DVI. Lorsque vous utilisez un cable DVI, aucun signal audio n'est transféré.
• Utilisez un cable compatible Deep Color pour connecter les apparéils compatibles Deep Color.

Connexion à l'aide d'un cable de conversion HDMI/DVI (adaptateur)

• Les signaux video HDMI sont théoriquement compatibles avec le format DVI.
  Lors de la connexion à un moniteur, etc., doté d'une borne DVI-D, la connexion peut se faire par l'intermédiaire d'un cable de conversion HDMI/DVI, mais dans certains cas, les signaux video risquent de ne pas été émis, selon la combinaison de composants.
• Lors de la connexion via un adaptateur de conversion HDMI/DVI, les signaux video risquent de ne pas etre émis correctement à cause de connexions médiocres avec le cable connecté, etc.

Connexion du moniteur

• Connectez les cables (page 8 "Fonction de conversion video").
• Les connexions HDMI permettent le transfert des signaux video et audio à l'aide d'un seul cable.

REMARQUE

• Les bornes video composante peuvent etre indiquees differemment sur suaive moniteur. Pour plus de details, voir le mode d'emploi du moniteur.
• Pour lire le son à partir du AVR-1708, effectuez les connexions de sortie audio numérique ou analogique aux bornes d'entrée audio du AVR-1708.
• Les seuls signaux audio émis par les bornes HDMI sont les signaux d'entrée HDMI.

Connexion des composants de lecture

Contrôlez attentivement les canaux gauche (L) et droit (R) ainsi que les entrées et sorties, puis veillez à effectuer correctement les connexions.

Lecteur DVD

• Connectez les câbles.
• Les connexions HDMI permettent le transfert des signaux video et audio à l'aide d'un seul cable.

• Connectez un lecteur haute définition (HDP) de la même façon.
• Avec un cable optique pour la connexion audio numérique, effectuez les réglages sur "System Setup" - "Input Setup" - "Digital In Assign" (page 24).

Lecteur CD

Connectez les cables.

Avec un cable coaxial pour la connexion audio numérique, effectuez les réglages sur "System Setup" - "Input Setup" - "Digital In Assign" (page 24).

iPod®

Utilisez un dock de contrôle pour iPod DENON (ASD-1R, vendue séparément) pour connecter l'iPod à l'AVR-1708. Reportez-vous au mode d'emploi du dock de contrôle pour iPod pour les instructions de réglage du dock de contrôle pour iPod.

• Avec les réglages par défaut, l'IPod peut être connecté à la borne VCR (iPod).
• Pour attribuer le iPod à un connecteur autre que le VCR (iPod), effectuez les réglages sur "System Setup" - "Input Setup" - "iPod Assign" (1 page 24).

Tuner TV/CABLE

Connectez les cables.

Avec un cable optique pour la connexion audio numérique, effectuez les réglages sur "System Setup" - "Input Setup" - "Digital In Assign" (12 page 24).

Connexion des composants d'enregistrement

Contrôlez attentivement les canaux gauche (L) et droit (R) ainsi que les entrées et sorties, puis veillez à effectuer correctement les connexions.

Magnétoscope

Connectez les cables.

• Lors d'un enregistrement via l'AVR-1708, le cable du dispositif de lecture doit etre du meme type que le cable utilisé pour connecter la borne VCR OUT de I'AVR-1708.

Example: TV IN Câble S-Video : VCR OUT Câble S-Video

TV IN Câble video : VCR OUT Câble video

• Lorsque vous utilisez un cable video composante pour la connexion video, effectuez les réglages sur "System Setup" - "Input Setup" - "Component In Assign" (page 24).

Enregistreur CD / Enregistreur MD / Platine cassette

Connectez les câbles.

Enregistreur CD /

Enregistreur MD /

Platine cassette

Connexions d'autres apparéils

Contrôlez attentivement les canaux gauche (L) et droit (R) ainsi que les entrées et sorties, puis veillez à effectuer correctement les connexions.

Caméra video / Console de yeux

Connectez les câbles.

Composant doté de bornes de sortie multi-canaux

Connectez les cables.

Lecteur DVD /

Lecteur Super Audio CD / Décodeur externe

• Pour reproductive les signaux d'entrée analogiques aux bornes EXT.IN, appuyez sur la touche EXT.IN de l'appareil ou sur la touche INPUT de la télécommande et selectionnez "EXT. IN" (page 34).
• Le signal video peut être connecté de la même façon qu'un lecteur DVD (12 page 11).
• Pour lire des disques protégés contre la copie, connectez la borne EXT. IN de l'AVR-1708 IN à la borne de sortie multi-canaux analogue du lecteur DVD.

Bornes d'antennes

Une prise de cable d'antenne FM peut être connectée directement.

Antenne à boucle AM

Retirer le ruban en vinyle et enlever la ligne de connexion.

a. Avec l'antenne sur n'importe\ quelle surface stable.

Connexion aux bornes d'antenne AM.

Plier dans le sens inverse.

b. Avec l'antenne fixée au mur.

Orifice d'installation pour fixation au mur, etc.

Connexion des antennes AM

1. Enforcez le levier.

2. Insérez le conducteur.

3. Ramenez le levier.

REMARQUE

• Ne pas connecter simultanémment deux antennes FM.
• Ne pas débrancher l'antenna à boucle AM, même si vous utilisez une antenna AM externe.
  Assurez-vous que les bornes des fils de l'antenne à boucle AM n'entrent pas en contact avec les parties métalliques sur panneau.

Connexion du cordon d'alimentation

Ne pas brancher le cordon d'alimentation avant d'avoir terminé toutes les connexions.

REMARQUE

• Bien insérer le prise CA. Des connexions incomplètes risquent de générer du bruit.
• N'utilise le prise CA que pour brancher les dispositifs audio. Ne les utilisez pas comme alimentation pour des sèche-cheveux ou des équipement non audio.

Une fois les connexions terminées

Mise en marche (page 34)

Fonctionnement

Plan du menu

Auto Setup ( page 18 ~ 20)

Lorsque le microphone de réglage est connecté.

Auto Setup

• Step 1: Speaker Detection
• Step 2: Measurement
• Step 3: Calculation
• Step 4: Check
• Step 5: Store

System Setup (page 21 ~ 27)

Speaker Setup

page 21 ~ 23)
- Speaker Configuration
- Subwoofer Mode Setup
- Distance
Crossover Frequency
Test Tone

Input Setup (page 24, 25)

• HDMI In Assign
  Digital In Assign
• iPod Assign
• Component In Assign
  Video Convert
  Audio Delay
  EXT. IN Subwoofer Level
• Auto Preset Memory

Option Setup

page 25 ~ 27
- Amp Assign
Volume Control
Volume Limit
Power On Level
Mute Level
2ch Direct/Stereo Custom
- Auto Surround Mode
- Room EQ Setup
- Direct Mode Setup
- Remote ID Setup

Parameter ( page 29 ~ 32)

Surround Parameter

Exemples d'affichage avant

Quelques exemples représentatifs sont décrits ci-dessous.

Auto Setup (Réglage auto)

[Avant]

[Arrière]

A propos du nom des touches dans cette explication

< > : Touches de l'appareil

[ ] : Touches de la télécommande

Nom de touche uniquement:

Touches de l'appareil et de la télécommande

• Audyssey MultEQ® mesure automatiquement les problèmes acoustiques dans la zone d'écoute pour creer la(Meilleure)expérience possible avec votre home cinema.
  Audyssey MultEQ®, offre une qualite de son maximale dans les grandes zones d'ecoute ou un ou plusieurs auditeurs sont assis.

Pour effectuer les mesures, placez le micro calibre (DM-A405) successivement dans plusieurs points de la zone d'écoute comme dans l'exemple ①. Pour un meilleur résultat, il est fortement recommendé d'effectuer la mesure sur 6 points ou plus.

Meme si la zone d'écoute est petite comme dans l'exemple ②, la mesure sur plusieurs points aura pour résultat de rectifier positivement l'écoute.

Example ①

Example ②

A propos de la position d'écoute principale (*M)

La position d'écoute principale fait ↔reference au point le plus au centre, place ou normalement un auditeur s'assoit.

MultEQ utilise les mesures à partir de ce point pour calculer la distance du haut-parleur, le niveau, la polarité et la valeur de croissement du subwoofer.

Pour effectuer les réglages manuellement, voir pages 21 ~ 23

Préparatifs

1 Appuyez sur pour selectionner les haut-parleurs avant Front A, Front B ou Front A+B.
2 Réglez "Amp Assign" afin de déterminer l'utilisation de l'amplificateur pour les canaux des haut-parleurs Surround arrière (page 25).
3 Connectez le micro à . "Auto Set Start" est affché.

4 Placez-le à hauteur d'oreille sur un pied ou un trépied en le pointant directement vers le haut.

Il n'est pas recommandé de le tenir dans votre main. Assurez-vous que rien ne se trouve sur le passage entre le micro et les haut-parleurs. Évitez de placer le micro à côté d'un dossier ou d'un mur, la réflexion acoustique peut donner de mauvais résultats.

Pour utiliser un subwoofer, effectuez les réglages suivants avant de commencer le processus de configuration automatique:

• Restituez le volume et les commandes de croisement, si possible
• Si c e n'est pas possible, réglez:

Volume: position "midi"
- Fréquence de croisement: "Fréquence maximum/la plus élevé"
- Filtre LPF: "Off"
Mode veille: "Off"

REMARQUE

• Ne pas débrancher le microphone de configuration jusqu'à ce que la procédure de réglage auto soit terminée.
• Si vous utilisez un casque audio, débranchez-le avant de commencer la procédure de réglage auto.

Auto Setup (Réglage auto)

Améliorez les réglages de vos enceintes.

Start (Demarrer)

Appuyez sur ⁴ pour démarrer la configuration automatique MultEQ. Le processus de configuration automatique du Audyssey MultEQ calcule la taille, le niveau, la distance, la fréquence de croissement de gestion des basses et les réglages optimums pour chaque haut-parleur et subwoofer. L'Audyssey MultEQ rectifie les distorsions sonores dans la zone d'écoute.

Avant de commencer, connectez et installez tous les haut-parleurs.

Au départ, le MultEQ lance une série de signaux d'essay dans chaque haut-parleur.

Si un message d'erreur s'affiche pendant les mesures, vérifie les "Message d'erreur", agissez en fonction, puis recommencez les mesure (page 20)

(Etape 1: Détection haut-parleur)

La polarité et la connexion du haut-parleur sont détectées à la première mesure. Les éléments suivants sont aussi déterminés à ce moment là: "Taille du haut-parleur", "Distance du haut-parleur", "Niveau de canal", "Fréquence de croisement".

Une fois les mesures terminées, "Sp Detect Check" s'affiche.

Appuyez sur ENTER pour vérifier les résultats de la détction des haut-parleurs.

Exemple : système de canal 7.1

• Si les résultats ne sont pas conclusants ou si un message d'erreur s'affiche, Sélectionnez "Retry" et effectuez de nouveau la mesure.
• Si le résultat des mesures ne correspond encore pas à celui désiré ou qu'un message d'erreur s'affiche, mettez l'appareil hors tension et vérifie les connexions de haut-parleur. Puis recommencez les mesures depuis le début.

REMARQUE

• Un fort signal d'essay peut être émis pendant la configuration automatique du haut-parleur Audyssey MultEQ. Ceci est normal. S'il y a un bruit de fond dans la piece, le volume de ces signaux d'essay augmente.
• Pendant les mesures, ne laissez aucun objet sur le passage et ne restez pasABOUT entre les haut-parleurs et le micro. Les relevés seraient incorrectly.
• La zone d'écoute doit être silencieuse avant de commencer les mesures. Évitez de parler. Si possible, arrêtez la climatisation ou autres appeareils qui font du bruit. Ces bruits peuvent avoir un effet négatif sur les mesures.
• L'utilisation du MASTER VOLUME pendant les mesures, annule le processus.
• Ne pas modifier les connexions des enceintes ou le volume du subwoofer après "Step 1".

Step 2: Measurement (Etape 2: Mesure)

① Appuyez sur ∇ pour sélectionner "2nd Start" (deuxieme point de départ) et appuyez ensuite sur .
- Mesure la seconde position.
② Placez le microphone sur le 3ème et appuyez sur.
- Mesure la 3ème position.
③ Répétez l' étape ② plusieurs fois.
- Pour mesurer les positions restantes.

Après avoir terminé une mesure à un point, passez à la position suivante.

Mesure à 6 postions: la position principale d'écoute et les 5 autres positions autour. Mème s'il est possible de mesurer moins de 6 positions, il est recommendé d'en mesurer 6 pour un meilleur résultat.

Step 3 : Calculation (Etape 3 : Calcul)

Quand l'option "Calculate" est sélectionnée dans "Step 2", les mesures prises sont analysées automatiquement pour déterminer l'interaction du haut-parleur dans lapiece.

L'option "Calculate" s'affiche quand vous avez terminé les mesures des 6 points. Pour exécuter l'étape 2 en 5 positions ou moins, appuyez sur pour sélectionner "Calculate".

La durée requise pour l'analyse dépend du nombre d'enceintes connectées. Plus il y a de haut-parleurs, plus l'analyse est longue.

REMARQUE

Ne changez pas les connexions du haut-parleur, le volume du subwoofer ou la position des haut-parleurs après avoir fait les mesures. Ces types de changement annulent la solution EQ. Si les changements sont nécessaires, effectuez-les et utilisez de nouveau la configuration automatique Audyssey MultEQ pour une solution EQ mise à jour.

Step 4: Check (Etape 4: Vérifier)

Une fois les calculs terminés, la vérification du résultat des mesures ("Parameter Check") s'affiche.

Appuyez sur pour vérifier le résultat obtenu.

Appuyez sur pour selectionner l'element et appuyez sur .

Les valeurs qui sont différentes de la distance actuelle peuvent etre reglees pour les hautparleurs avec filtres integres (subwoofoers, etc). Ceci a cause du delai electrique que les filtresajoutent au signal qui doit etre compensé.

Step 5: Store (Etape 5: Mémoriser)

Les résultats de mesure de configuration automatique sont enregistrés dans le AVR-1708 ou annulés.

Après vérification, appuyez sur ENTER pour sélectionner "Store", puis appuyez sur pour sélectionner "Store" ou "Cancel".

Store : Appuyez sur « pour enregistrer définitivement ce calibrage dans la mémoire.

Cancel: Appuyez sur pour annuler ce calibrage et supprimer toutes les données de configuration automatique mesurées.

REMARQUE

Ne foupez pas le courant pendant l'enregistrement des paramètres.

2 Message d'erreur

Si la procédure de réglage auto n'a pas pu être achevée à cause de la disposition des enceintes, des conditions de mesure, etc., un message d'erreur s'affiche. Dans ce cas, vérifie les éléments concernés, prenez les mesures nécessaires, puis recommencez la procédure de réglage auto.

Messages d'erreur (exemples)	Cause	Remèdes
Mic or SP:NONE	• Le micro inclus n'est pas branché. • Toutes les enceintes n ont pas été détectées.	• Connectez le micro inclus à <SETUP MIC>. • Vérifiez les connexions des enceintes.
Ambient Noise	• Trop de bruit dans la piece pour effectuer des mesures précises. • Le son des enceintes ou du subwoofer est trop faible pour effectuer des mesures précises.	• Eteignez ou éloignez l'appareil à l'origine du bruit. • Essayez de nouveau quand le calme estprésent. • Vérifiez l'installation et l'orientation des enceintes. • Réglez le volume du subwoofer.
Caution:SP: None	• Les enceintes affichées n ont pas été détectées. • Les enceintes avant L et avant R n ont pas été correctement détectées. • Seul un canal des haut-parleurs surround a été détecté. • Le son n'a été émis par le canal droit que lorsque l'enceinte surround arrêté a été connectée. • Le haut-parleur arrêté surround a été détecté, mais les autres ne le sont pas.	• Vérifiez les connexions des enceintes affichées.
FR
Caution:Phase	• Enceintes affichées connectées avec des polarités inversées.	• Vérifiez les polarités des enceintes affichées. • Ce message d'erreur peut s'afficher avec certains enceintes, même si elles sont connectées correctement. Si vous étés certain que le câblage est correct, sélectionnez "Skip".
SBL

Selectionnez "Retry" pour effectuer de nouveau les mesures.

REMARQUE

Coupez l'alimentation avant de vérifier les connexions des enceintes.

System Setup (Configuration du système)

Effectuez les réglages détaillés des différents paramètres.

[Avant]

[Arrière]

2

A propos du nom des touches dans cette explication

< > : Touches de l'appareil

[ ] : Touches de la télécommande

Nom de touche uniquement:

Touches de l'appareil et de la télécommande

Fonctionnement

La même opération peut se faire à partir de l'appareil ou de la télécommande.

1 Appuyez sur SYSTEM SETUP puis appuyez sur ENTER.

"System Setup" s'affiche.

2 Appuyez sur pour selectionner l'élément que vous voulez régler, puis appuyez sur ENTER.

Pour modifier le réglage:

Appuyez sur pour selectionner l'element que vous foulez changer, puis appuyez sur pour changer le réglage.

4 Appuyez sur ENTER ou pour activer les nouveaux réglages.

5 Appuyer sur SYSTEM SETUP pour passer à la catégorie suivante.

Pour annuler le mode de configuration du système, appuyer de nouveau sur SYSTEM SETUP.

1

*System Setup

1.5P2.In3.0F

Speaker Setup

3

1 Front Large

5

1.SF .In 3.0P

Exemple d'affichage des valeurs par défaut

Dans les listes des éléments sélectionnables ou des plages de réglage, l'objet entoure par le cadre constitue la valeur par défaut.

[Eléments sélectionnables]

Large

Small

Speaker Setup

(Configuration des enceintes)

Utilissez cette procédure pour régler manuellement les enceintes ou si vous souhaitez modifier les réglages effectuels avec la procédure de réglage auto.

1 ~ 6 Speaker Configuration
7 Subwoofer Mode Setup
8 ~ 15 Distance
16 Crossover Frequency
Test Tone

~ 6 Speaker Configuration

(Configuration des enceintes)

Sélectionnéz la configuration et la taille des enceintes. (Capacité de reproduction des basses)

[Affichage]

1.5P 2.In3.0F

Speaker Setup

1 Front Large

6 Subwoofer Yes

Front Speaker (Enseinte avant)

Sélection de la taille de l'enceinte avant.

[Eléments sélectionnables]

Large

Small

Center Speaker (Enseinte centrale)

Selection de la taille et de l'utilisation de l'enceinte centrale.

[Eléments sélectionnables]

Lai

Sn

None

Sélection de l'utilisation et de la taille des enceintes surround.

[Eléments sélectionnables]

La

Sn

None

Surround Back Speaker (Enseinte surround arrière)

Sélection de l'utilisation et de la taille de l'enceinte surround arrêté.

[Eléments sélectionnables]

La

S

None

Subwoofer

Sélection de l'utilisation du subwoofer.

[Eléments sélectionnables]

Yc

No

Large

: Les sélectionner lors de l'utilisation de grosses enceintes avec des capacité de reproduction de basse fréquence ample.

Small

:Les sélectionner lors de l'utilisation de petites enceintes sans capacities de reproduction de basse fréquence ample.

None

:Les selectionner lorsqu'aucune enceinte n'est connectee.

Yes

:A sélectionner lorsqu'un subwoofer est connecté.

No

:A sélectionner lorsqu'aucun subwoofer n'est connecté.

2spkrs

1spkr

Sélectionnez le nombre d'enceintes surround arrêté.

• Sélectionnez "Large" ou "Small", non en fonction de la taille physique de l'enceinte, mais en fonction de la capacité de reproduction des basses fréquences définie par le réglage de la fréquence de "Crossover Frequency" (10 page 23).
• Lorsque "Front Speaker" est régle sur "Small", "Subwoofer" est automatiquement régle sur "Yes".
• Si "Subwoofer" est régle sur "No", "Front Speaker" est automatiquement régle sur "Large".
• Si "Surround Speaker" est régle sur "None", "Surround Back Speaker" sont automatiquement régles sur "None".
• Lorsque vous utilisez une seule enceinte surround arrêté, connectez-la au canal gauche (SBL).

7 Subwoofer Mode Setup

(Configuration en mode subwoofer)

Selectionner le signal de basse gamme à reproductive par le subwoofer.

[Affichage]

[Eléments sélectionnables]

LFE (Normal)

: Reproduce les basses et signal LFE des voies régles sur "Small".

LFE+Main

: Reproduce les basses et signal LFE de toutes les voies.

• Peut se régler lorsque "System Setup" - "Speaker Setup" - "Subwoofer" est régé sur "Yes".
• Lisez une source audio ou video et Sélectionnez le mode qui offre les graves les plus puissantes.
• Sélectionnez "LFE+Main" si vous voulez que les signaux de bassésoient toujours reproduits par le subwoofer.

[Affichage]

\~ 15 Distance

Réglez la distance entre la position d'écoute et les enceintes. Avant d'effectuer les réglages, mesurez la distance entre la position d'écoute et les différentes enceintes.

1.5F 2.In3.0F

Speaker Setup

8 FL

3.6m

15 SW

3.6m

Mesure de la distance

Sélectionnez l'enceinte que vous foulez régler, puis réglez la distance. Réglez la valeur la plus proche de la distance mesurée.

[Plage de réglage]

0.0m ~ 18.0m : Régable par intervalles de 0.1 meter.

REMARQUE

Réglez la distance entre la position d'écoute et les différentes enceintes à un maximum de 6,0 m.

(Fréquence de crossover)

Selectionner la fréquence de croisement pour laquelle le subwoofer produit les signaux de basse.

[Affichage]

1.5F 2.In3.0F

Speaker Setup

16Cr.Over 80Hz

[Eléments sélectionnables]

40Hz

60Hz

80Hz

90Hz

100Hz

110Hz

120Hz

150Hz

200Hz 250Hz

Seule la portion du son grave des différentes enceintes émis par le subwoofer ayant une fréquence inférieure à la fréquence régée ici est émise.

Effectuez le réglage en fonction de la capacité de reproduction des fréquences basses de vos enceintes.

• La "Crossover Frequency" peut être réglée lorsque des enceintes ont été régées sur "Small" dans "System Setup" - "Speaker Setup" ou lorsque "Subwoofer" est régé sur "Yes" (page 22).
• Le son situé sous la fréquence de croisement est coupé de la sortie audio pour les enceintes régliées sur "Small." Le son de basse coupé est émis par le subwoofer ou par les enceintes avant.
• Réglez toujours la fréquence de croisement sur "80 Hz". Cependant, lorsque vous utilisez des enceintes de petite taille, nous vous recommendons de régler la fréquence de croisement à une fréquence plus élevé.

17 Test Tone (Tonalité test)

Ajuster niveaux d'écoute pour obtenir le même volume de toutes les enceintes.

[Affichage]

1.5F 2.In3.0F

Speaker Setup

17 T.Tone Yes<

T.Tone Auto >

Test Tone On

Auto-FL

Test Tone (Tonalité test)

Sélection de la méthode de reproduction de la tonalité de test.

[Eléments sélectionnables]

Auto

: Bascule automatique de la tonalité de test entre les enceintes.

Manual

: Changement manuel d'émission de tonalité de test entre les enceintes.

Test Tone Start (Démarrage de la tonalite test)

Appuyez sur la touche pour selectionner "Yes", puis appuyez sur pour selectionner "Auto" ou "Manual".

Appuyez ensuite sur la touche . Déclenchez la tonalité d'essay.

Auto : Appuyez sur la touche pour régler le niveau du volume.

Manual: Appuyez sur la touche pour sélectionner le haut-parleur. Ensuite, appuyez sur la touche pour régler le niveau du volume.

Lorsque les réglages sont terminés, appuyez sur la touche ENTER pourmettre fin à la tonalité d'essay.

[Plage de réglage]

-12dB \~ 0dB

\~ +12dB

Fonctionnement à partir de la télécommande

Le réglage à l'aide des tonalités test de la télécommande n'est possible qu'en mode "Auto" et effectif qu'en mode STANDARD. Les niveaux réglés pour les différents modes sont automatiquement enregistrés dans la mémoire.

[Réglage à l'aide des tonalités test]

① Appuyez sur la touche TEST

nalités test sont émises par les différentes enceintes.

② Utilisez la touche pour régler le volume au même niveau pour chaque enceinte.
③ Lorsque les réglages sont terminés, appuyez à nouveau sur la touche TEST.

• Lorsque "System Setup" - "Speaker Setup" - "Surround Back Speaker" (12 page 22) est régle sur "1spkr", l'affichage de l'enceinte surround arrêté est régle sur "SB".
• Les enceintes régliées sur "None" dans les réglages de configuration des enceintes ne sont pas affichées.
• Lors du réglage de "Test Tone", les valeurs régles sont valides pour tous les modes surround. Pour régler séparément le niveau des canaux pour les différents modes surround, utilisez l'opération précite page 41.

Input Setup

(Configuration de l'entrée)

Utilissez cette procédure pour sélectionner la source d'entrée et effectuer les réglages concernant les sources d'entrée lues.

1,2 HDMI In Assign
3\~6 Digital In Assign
7 iPod Assign
8 ~ 10 Component In Assign
11\~14 Video Convert
15 Audio Delay
16 EXT. IN Subwoofer Level
17 Auto Preset Memory

1, 2 HDMI In Assign (Attribution HDMI)

Selectionner le connecteur HDMI à affecter à cette source.

[Affichage]

[Bornsd'entree]

HDMI1 HDMI2

[Sources d'entrée attribuables]

DVD/HDP

TV/CBL

VCR

V.AUX

Source d'entrée	HDMI1	HDMI2
Réglage par défaut	DVD/HDP	TV/CBL

• Avec HDMI, les signaux video et audio sont transmis simultanément. Pour l'instant, règlez le mode d'entrée sur "Auto".
• Les signaux audio reçus par les bornes analogiques, numériques et EXT. IN ne sont pas émis vers le moniteur.

REMARQUE

Le réglage n'est pas possible pour les sources d'entrée attribuées à "iPod Assign."

3 ~ 6 Digital In Assign

(Attribution numérique)

Selectionner le connecteur d'entrée numérique à attribuer à cette source.

[Affichage]

[Bomes d'entrée]

COAXIAL1

COAXIAL2

OPTICAL1

OPTICAL2

[Sources d'entrée attribuables]

Source d'entrée	COAXIAL1	COAXIAL2	OPTICAL1	OPTICAL2
Réglage par défaut	DVD/HDP	TV/CBL	CD	VCR

REMARQUE

Le réglage n'est pas possible pour les sources d'entrée attribuées à "iPod Assign."

7 iPod Assign (Attribution iPod)

Attribuez le dock de contrôle pour iPod à cette source.

[Affichage]

[Sources d'entrée attribuables]

• Avec les réglages par défaut, le dock de contrôle pour iPod peut être connecté à la borne VCR (iPod).
• Mème si la source d'entrée est sur "iPod Assign", si le AVR-1708 n'est pas connecté à dock de contrôle pour iPod, la source d'entrée peut être utilisé comme source d'entrée normale.

8 ~ 10 Component In Assign

(Attribution de composant)

Selectionner l'entrée video composante à affecter à cette source.

1.5F In 3.0F

Input Setup

8 COMP1 DVD

2

JD

[Bornes d'entrée] Component video1 Component video2

Component video3

[Sources d'entrée attribuables]

Source d'entrée	Component video1	Component video2	Component video3
Réglage par défaut	DVD/HDP	TV/CBL	VCR

Le réglage n'est pas possible pour les sources d'entrée attribuées à "iPod Assign."

11 ~ 14 Video Convert (Conversion video)

Convert automatiquement le signal video en entree au format du moniteur.

[Affichage]

[Source d'entrée]

DVD/HDP

TV/CBL

VCR

V.AUX

[Eléments sélectionnables]

ON

: Autoriser la conversion.

OFF

: Désactiver la conversion.

15 Audio Delay (Délai audio)

Compensation du décai entre la prise sonore et l'image.

[Affichage]

Délai audio.

Règle la durée du délié pour les signaux audio.

[Plage de réglage]

0 ms

200 ms

Par exemple avec un film, effectuez les réglages pour que le mouvement des lèvres des acteurs soit synchronisé avec le son.

Ce réglage est impossible pour la lecture en mode EXT. IN, DIRECT ou STEREO (lorsque "Front Speaker" est réglé sur "Large", "Tone Defeat" sur "ON" et "Room EQ" sur "OFF".)

16EXT.IN Subwoofer Level

(Niveau du subwoofer EXT. IN)

Configurer le niveau de reproduction du subwoofer.

Choisir en fonction de l'appareil utilisé.

[Affichage]

[Eléments sélectionnables]

0dB

+5dB

+10d

Choisir en fonction de l'appareil utilise.

+15dB

C'est le niveau recommandié.

17 Auto Preset Memory

(Préroglage automatique de mémoire)

Utiliser la fonction de préconfig. auto de programmation des chaînes radio.

[Affichage]

Appuyer sur la touche pour commencer.

• "CH" clignote à l'affichage et la recherche démarre.
  Completed" apparait des que la recherche est terminée.

Si une station radio ne peut pas etre preréglee automatiquement, selectionnez et preréglez la station souhaitee manuellement.

Option Setup

(Configuration des options)

Effectuer d'autres réglages

1

Amp Assign
2 ~ 4 Volume Control
5 ~ 11 2ch Direct/Stereo Custom
12 Auto Surround Mode
13 Room EQ Setup
14 Direct Mode Setup
Remote ID Setup

1 Amp Assign

(Affectation de l'amplificateur)

Définissez l'utilisation de l'amplificateur pour les canaux des enceintes surround arrêté.

1.SF 2.In .0F

Option Setup

1 Am 7.1ch

[Eléments sélectionnables]

7.1ch

FrontA Bi-Amp

FrontB Bi-Amp

[Affichage]

Pour plus détails, voir "Affectation de l'amplificateur" (12 page 46).

2 ~ 4 Volume Control

(Commande du volume)

Réglez le volume de la zone principale.

[Affichage]

1.SF 2.In .0F

Option Setup

2 Linit OFF

3 P. On LAST

4 Mute FULL

Volume Limit (Liminé du volume)

Réglages de volume maximum.

[Eléments sélectionnables]

OFF

: Ne pas utiliser de volume maximum.

-20dB

: Regler le volume maximum sur -20 dB.

-10dB

: Regler le volume maximum sur -10 dB.

0dB

: Regler le volume maximum sur 0 dB.

Power On Level (Niveau démarrage)

Définit le volume activé à la mise en marche de la zone principale.

[Eléments sélectionnables]

Last

: Utiliser la valeur mémorisée depuis la dernière session.

---

: Toujours utiliser la sourdine à la mise en marché de l'appareil.

-80dB ~ +18dB

: Reglez le niveau du volume lorsque l'appareil est en marche par pas de 1 dB.

Mute Level (Niveau de sourdine)

Définit le niveau d'atténuation du volume lorsque le mode sourdine est activé dans la zone principale.

[Eléments sélectionnables]

Full

: Le son est entierement coupé.

-40dB

: Le son est attenué de 40 dB.

-20dB

: Le son est attenué de 20 dB.

5\~11

2ch Direct/Stereo Custom (2 canaux stéreo/direct)

Effectuer les réglages du mode de reproduction à 2-ch.

[Affichage]

1.5F 2.In .0F

Option Setup

Modifiez les réglages et Sélectionnez "ON".

[Eléments sélectionnables]

OFF

: Modifiez les réglages et Sélectionnez "ON".

ON

: Reglages séparés pour le mode 2-ch.

*: Utiliser le même réglage que pour l'option "Speaker Setup".

Front (Avant)

Sélection de la taille de l'enceinte avant.

[Eléments sélectionnables]

Large

Small : Sélection de la taille de l'enceinte avant.

Subwoofer

Selection de l'utilisation du subwoofer.

[Eléments sélectionnables]

Yes

No

:Se

ction de l'utilisation du subwoofer.

Subwoofer Mode (Mode subwoofer)

Selectionner le signal de basse à reproductive par le subwoofer.

[Eléments sélectionnables]

LFE (Normal)

LFE+Main

Selectionner le signal du subwoofer.

Distance FL (Distance AG)

Réglez la distance entre la position d'écoute et l'enceinte avant gauche.

[Plage de réglage]

0.0m ~ 18.0m

Distance FR (Distance AD)

Réglez la distance entre la position d'écoute et l'enceinte avant droite.

[Plage de réglage] 0.0m 18.0m

Crossover

Selectionner la fréquence de croisement pour laquelle le subwoofer produit signaux de basse.

[Eléments sélectionnables]

40Hz	60Hz	80Hz	90Hz	100Hz	110Hz	120Hz	150Hz
200Hz	250Hz : Sélectionner la fréquence de croisement.

(Mode surround automatique)

Réglage de la mémorisation des réglages de mode surround pour chaque type de signal.

[Affichage]

[Eléments sélectionnables]

ON

Mémoriser les réglages. Le mode surround le plus recent est automatiquement sélectionné.

OFF

Ne pas memoriser les réglages. Le mode surround ne sera pas modifié selon le signal.

Le mode surround automatique permet d'enregistrer dans la mémoire le dernier mode surround utilisé pour la lecture des trois types de signaux d'entrée ci-dessous.

① Signaux analogiques et PCM 2 canaux (STEREO)
② Signaux à 2 canaux Dolby Digital, DTS ou autres format multicanaux (DOLBY PLIIx Cinema)
③ Signaux multicanaux Dolby Digital, DTS ou d'autres format multicanaux (DOLBY/DTS SURROUND)
※ Les réglages par défaut sont indiqués entre ( ).

13 Room EQ Setup

(Configuration Room EQ)

Sélectionnez la méthode de réglage EQ de la pierce.

[Affichage]

[Eléments sélectionnables]

All :Utiliser les reglages pour tous les modes surround.

Assign: Régler chaque mode surround à part.

14 Direct Mode Setup

(Configuration du mode direct)

Selectionnez EQ de la piece pour le mode DIRECT.

[Affichage]

[Affichage]

[Eléments sélectionnables]

ON : Utiliser EQ de piece.

OFF: Ne pas utiliser EQ de piece.

Remote ID Setup

(Configuration de l'ID de télécommande)

Configurer l'ID de télécommande.

1.SF 2.In .0P

Option Setup

15 Remote ID 1

1 2 3 4

[Eléments sélectionnables]

REMARQUE

Lorsque l'AVR-1708 est utilisé avec la seule télécommande fournie (RC-1076), aucun réglage n'est nécessaire.

Cette fonction peut être utilisé pour intégrer une télécommande vendue séparément (RC-7000CI, etc.). Appairer l'ID de la télécommande au récepteur.

Surround Modes

(Modes surround)

Lecture standard

Il s'agit du mode standard pour profiter du son surround en fonction de la source de programme.

Reproduction surround des sources 2 canaux

Vous pouvez selectionner ces modes surround avec le selector SELECT/ENTER de l'unité principale ou en appuyant sur la touche STD de la télécommande. Le mode change a chaque pression sur la touche.

Lorsque you utilisez une enceinte surround arriere
[Eléments sélectionnables] DOLBY PLIIx DTS NEO:6
Lorsque vous n'utilisez pas d'enceinte surround arriere
[Eléments sélectionnables] DOLBY PLII DTS NEO:6

DOLBY PLIIx ou DOLBY PLII

: Les signaux sont décodés en DOLBY PLIIx ou DOLBY PLII pour la reproduction.

Cinema

Music

Game

Pro Logic

: Ce mode convient aux films.
: Ce mode convient aux sources audio.
: Ce mode convient aux yeux.
: Ils agit du mode de lecture Pro Logic. Il peut etre selectionné lors de la lecture avec un décodeur DOLBY PLII. Lorsque ce mode est selectionné, "DOLBY PL" s'affiche.

DTS NEO:6

Cinema

Music

: Lessignaux sont decodés en DTS NEO:6 pour la lecture.
: Ce mode convient aux films.
: Ce mode convient aux sources audio.

Selectionnez les modes "Cinema", "Music", "Game" et "Pro Logic" dans "Surround Parameter" - "MODE" (12 page 29).

Lecture de sources multi-canaux (Dolby Digital, DTS, etc.)

[Eléments sélectionnables]

STANDARD

Cemode sert au décodage des signaux d'entrée en fonction de leur format et à la reproduction du son surround.

L'affichage lors de la selection du mode STANDARD dépend du signal d'entrée et du mode de reproduction de la sortie surround arrêté.

Signal d'entrée		Affichage
Source Dolby Digital	DOLBY DIGITAL (autre que 2 canaux) / DOLBY DIGITAL EX	DOLBY DIGITAL
		DOLBY DIGITAL EX
		DOLBY DIGITAL+PLIIx CINEMA
		DOLBY DIGITAL+PLIIx MUSIC
Source surround DTS	DTS (5.1canaux) / DTS-ES Discrete 6.1 / DTS-ES Matrix 6.1 / DTS 96/24	DTS SURROUND
		DTS+PLIIx CINEMA
		DTS+PLIIx MUSIC
		DTS+NEO:6
		DTS ES MTRX6.1 (*1)
		DTS ES DSCRT6.1 (*2)
		DTS 96/24 (*3)

1: S'affiche lorsque le signal d'entrée est "DTS-ES Matrix 6.1".
2: S'affiche lorsque le signal d'entrée est "DTS-ES Discrete 6.1".
*3: S'affiche lorsquè le signal d'entrée est "DTS 96/24".

• Pour plus de détails, voir page 52.
• Vous pouvez sélectionner ces modes surround avec le selecteur SELECT/ENTER de l'unité principale ou en appuyant sur la touche STD de la télécommande.
• Utilisez la touche SURROUND BACK de l'appareil pour activer/désactiver le canal arrêté surround.

L'indicateur SURROUND BACK s'allume, la touche SURROUND BACK est activée sur l'appareil.

Reproduction avec simulation DSP

Le mode souhaité en fonction de la source de programme et des conditions de visionnement peut être sélectionné parmi les 7 modes surround originaux de DENON.

Les paramètres surround peuvent être régés ( page 50, 51) afin d'obtenir un champ sonore encore plus puissant et réaliste.

[Eléments sélectionnables]

5CH/7CHSTEREO

: Cemode permet de profiter d'un son stéreo en provenance de toutes les enceintes.

ROCK ARENA

: Cemode permet de profiter de l'atmosphère d'un concert dans un stade.

JAZZ CLUB

: Cemode permet de profiter de l'atmosphère d'un concert dans un club de jazz.

MONO MOVIE

: Cemode permet la lecture des films mono avec un son surround.

VIDEO GAME

: Cemode permet d'obtenir un son surround avec les yeux video.

MATRIX

: Ce mode vous permet d'ajouter une impression d'expansion aux sources audio stéreo.

VIRTUAL

: Ce mode permet de profiter d'effets surround en n'utilisant que les enceintes avant ou un casque audio.

1: "5CH STEREO" appeare quando impostate "Surround Parameter" - "SB CH OUT" su "OFF" (B page 31).
2: Lorsque vous lisez des sources enregistrées en mono avec le mode MONO MOVIE, le son sera déséquilibré avec un seul canal (gauche ou droit), l'entrée doit donc être effectuee sur les deux canaux.

• Vous pouvez sélectionner ces modes surround avec le/selecteur SELECT/ENTER de l'unité principale ou en appuyant sur la touche SIMU de la télécommande. Le mode change à chaque pression de la touche.
• Selon la source programme lui, il risque d'être impossible d'obtenir un effet surround satisfaisant. Dans ce cas, essayez d'autres modes pour obtenir un champ sonore qui vous convient.

Lecture stéreo

[Eléments sélectionnables]

STEREO

Il s'agit du mode de lecture en stéreo. La tonalité peut être régée.
Le son est émis par les enceintes avant gauche et droite et par le subwoofer.

Lecture directe

[Eléments sélectionnables]

DIRECT

Dans ce mode, les signaux contournent le circuit de réglage de la tonalité pour une meilleure qualité sonore.
Le son est émis par les mêmes canaux que le signal d'entrée.
Lorsque le mode DIRECT a été sélectionné, l'affichage dépend du signal d'entrée.

Signal d'entrée	Affichage
Signal analogue / PCM (2 canaux) / Source Dolby Digital / Source DTS / Autres signaux numériques 2 canaux	DIRECT

• Pour plus de détails, voir page 53.
• Vous pouvez sélectionner ces modes Surround avec le sélectioneur SELECT/ENTER de l'unité principale ou en appuyant sur la touche D/ST de la télécommande. Le mode change à chaque pression de la touche.

Parameter (Paramètre)

Surround Parameter

(Paramètre surround)

Réglage des paramètres de son surround. Les paramètres réglibes varient pour les différents modes surround (12 page 50, 51).

① Appuyez sur la touche SURR. PARA de l'appareil ou sur le touche PARA de la télécommande.
② Appuyessur la touche △ ∇ pour sélectionner les éléments, puis appuyez sur la touche ≦ ◆ pour règer.

MODE

Selectionner le mode en fonction de la source reproduite.

En mode PLIIx ou PLII

[Eléments sélectionnables]

CINEMA

MUSIC

GAME PL

*:Peut etre selectionne en mode PLII.
En mode DTS NEO:6

[Eléments sélectionnables]

CINEMA

MUSIC

CINEMA : Mode de son surround optimisé pour les films.

MUSIC : Mode de son surround optimisé pour la musique.

GAME : Mode de son surround optimisé pour les yeux.

PL : Mode de lecture Dolby Pro Logic.

Le mode MUSIC est également efficace pour les films contenant beaucoup de musique stéreo.

Réduire freq aigus des films pour une meilleur compréhension des dialogues.

[Eléments sélectionnables]

ON

CINEMA EQ est activé.

OFF

CINEMA EQ n'est pas activé.

D.COMP (Compression de gamme dynamique)

Compressez la gamme dynamique (écart entre lessons denses et doux).

[Eléments sélectionnables]

OFF

Désactiver la compression de la gamme dynamique.

LOW

Réglage bas.

MID

Réglage moyen.

HIGH

Réglage haut.

Ne s'affiche que pour le logiciel compatible lors de la lecture des sources DTS.

LFE

Ajuster le niveau des effets basses fréquences (LFE).

[Plage de réglage]

-10dB

0dB

Pour une meilleure reproduction des différentes sources programmes, nous vous recommendons de régler les valeurs ci-dessous.

Afferter le signal aux voies avant gauche et droite pour un son plus riche.

[Plage de réglage] 0.0 ~ 0.3 ~ 1.0

PANorama

Afferent le signal avant G/D aux voies surround pour un son plus riches. Si I'effet surround parait faible, reglez "PANORAMA" sur "ON".

[Eléments sélectionnables] ON OFF

DIMENSION

Déplacer le centre sonore vers l'avant ou l'arrière, pour un meilleur équilibre.

[Plage de réglage] 0 ~ 3 ~ 6

CENTERWIDTH (CENTRER LARGEUR)

Afferter le signal aux voies avant gauche et droite pour un son plus riches.

[Plage de réglage] 0 ~ 3 ~ 7

DELAYTIME (DURÉE DE DÉLAI)

Réglez la durée du début pour contrôler le format de la section sonore.

[Plage de réglage] 0 ms ~ 30 ms ~ 300 ms

EFFECT LEVEL (NIVEAU EFFET)

Ajuster le niveau du signal à effets spéciaux.

[Plage de réglage] 1 ~ 10 ~ 15

Choisissez un niveau de réglage inférieur si le positionnement et l'impression de phase des signaux surround ne pourrait pas naturel.

ROOM SIZE (TAILLE DE LA PIECE)

Déterminer la taille de l'environnement acoustique.

[Eléments sélectionnables]

REMARQUE

"ROOM SIZE" ne représenté pas la taille de la pièce dans laquelle les sources sont lues.

SB CH OUT (SORTIE CANAL SURROUND ARRIÈRE, pour les sources multi-canaux)

Sélection du mode de lecture pour les voies surround arrêté.

[Eléments sélectionnables]

1: Peut être sélectionné lorsque "Surround Back Speaker" est réglée sur "2spkrs" dans "System Setup" - "Speaker Setup" (10 page 22).
2: Peut être scélectionné lorsque "Surround Back Speaker" est régle sur "2spkrs" ou "1spkr" dans "System Setup" - "Speaker Setup".
3: Peut être sélectionné pour la lecture des sources DTS.
4: Peut être sélectionné pour la lecture des sources DTS contenant un signal d'identification de signal discrete 6.1 canaux.

SB CH OUT (SORTIE CANAL SURROUND ARRIÈRE, pour les sources à 2 canaux)

Décider de l'utilisation des enceintes surround arrêté.

[Eléments sélectionnables]

ON : Le signal des canaux surround arrête est produit.

OFF : Le signal des canaux surround arrête n'est pas produit.

Ceete opération peut être effectue directement en appuyant sur la touche SURROUND BACK de l'appareil.

SUBWOOFER ATT. (ATTRIBUTION SUBWOOFER)

Attenuez le niveau du subwoofer lorsque vous utilisez le mode EXT. IN.

[Eléments sélectionnables]

ON : L'entrée du canal du subwoofer est attenuée.

: L'entrée du canal du subwoofer n'est pas attenuée. Utilisez ce mode en général.

Réglez sur "ON" si le niveau du canal du subwoofer pourrait trop élevé pendant la lecture de Super Audio CD.

Subwoofer

Activation et désactivation de la sortie du subwoofer.

[Eléments sélectionnables]

ON : Le subwoofer est activé.

OFF : Le subwoofer n'est pas activé.

Default (Défaut)

Réinitialise les réglages à leur valeur par défaut.

Tone Control (Tonalité)

Réglage de la qualité tonale du son.

Tone Defeat (Exclusion du réglage de la tonalité)

Désactiver les réglages de la tonalité.

[Eléments sélectionnables]

ON : Lecture sans réglages de tonalité.

OFF : Permettre les réglages de tonalité (aigus, basses).

La tonalité ne peut pas être réglée lorsque le mode DIRECT est activé.

Bass (Graves)

Réglage de la gamme des basses fréquences (basses).

[Plage de réglage] -14dB ~ 14dB

Treble (Aigus)

Ajuster la gamme des fréquences haute (aigus).

[Plage de réglage] -14dB ~ 14dB

"Bass" et "Treible" peuvent être régles lorsque "Tone Defeat" est régle sur "OFF".

Room EQ (Egalisateur de la pierce)

Selectionnez le point d'égalisation de la piece.

[Eléments sélectionnables]

Audyssey

: Optimisez la reponse de fréquence de tous les haut-parleurs.

Audyssey Byp. L/R

Optimisez la reponse de fréquence des haut-parleurs sauf les haut-parleurs avant droit et gauche.

Audyssey Flat

Ajuster automatiquement les enceintes pour une rep en frquence linéaire.

OFF

: Désactiverl'égaliseur.

• Quand I'option "Audyssey" est selectionnee, l'indicateur "Audyssey Mult EQ"sallume en vert.
• Quand "Audyssey Byp. L/R" ou "Audyssey Flat" est selectionnée ou quand les résultats de mesure de configuration automatique ont changé, l'indicateur "Audyssey Mult EQ" s'allume en rouge.

• "Audyssey", "Audyssey Byp. L/R" et "Audyssey Flat" peuvent être sélectionnées après avoir exécuté le processus de configuration automatique.
• S'il y a modifications des paramètres des haut-parleurs pour lesquels la sélection de l'option "Auto Setup" est "None", les options "Audyssey", "Audyssey Byp. L/R" et "Audyssey Flat" ne peuvent être sélectionnées et les mesures doivent être prises de nouveau pour incûtre les haut-parleurs rajoutés.
• Avec des écouteurs, "Room EQ" est toujours réglée sur "OFF".

RESTORER

Cette fonction restaure les signaux audio compressés à l'identique et corrige l'impression de volume des graves afin d'obtenir un son plus riche.

[Eléments sélectionnables]

OFF :

Ne pas utiliser la fonction RESTORER.

Mode optimisé pour les sources compréssees avec de faibles aigus.

Mode2 (RESTORER 96):

Appliquer un boost adapté aux aigus et basses des sources comprimées.

Mode3 (RESTORER HQ):

Mode optimisé pour les sources compréssees avec des aiguès normaux.

Le réglage par défaut des paramètres "iPod" est sur "Mode3". Tous les autres modes restent régés sur "OFF".

A propos de la fonction RESTORER

• Les formats audio compressés, tels que MP3, WMA (Windows Media Audio) et MPEG-4 AAC réduisent la quantité de données en éliminant des composants du signal difficilement audibles pour l'oreille humaine. La fonction RESTORER générale les signaux éliminés pendant la compression pour restaurer le son le plus proche de celui d'origine. Elle corige également l'impression de volume des graves afin d'obtenir un son plus riche à partir des signaux audio compressés.
• S'affichesur le "Surround Parameter" et peut être définir quand les signaux analogiques (y compris les signaux AM/FM) ou les signaux PCM (fs = 44,1/48 kHz) sont entrés.

Night Mode (Mode de nuit)

Réglage optimisé pour une écoute nocturne tardive.

[Eléments sélectionnables]

OFF

Désactivation du mode nocturne.

LOW

Réglage bas.

MID

Réglage moyen.

HIGH

Réglage haut.

Fonctionnement à partir de la télécommande

Appuyez sur la touche NIGHT.

Information

L'information peut être directement affichée en appuyant sur la touche STATUS de la télécommande.

1 Status
2 Audio Input Signal

1 Status (Etat)

Affichage desinfos sur les réglages actuels.

Affichage des_infos sur les réglages.

Les éléments affichés varient en fonction de la source d'entrée.

[Eléments à vérifier]

Video Select (Sélection video)

Digital Assignment (Attribution numérique)

Audio Delay (Délai audio)

TONE DEFEAT (Exclusion du réglage de la tonalité) etc.

2 Audio Input Signal

(Signal d'entrée audio)

Affichage desinfos sur les signaux audio en entrée.

[Eléments à vérifier]

Surround Mode

Le mode surround actif s'affiche.

SIGNAL

Le type de signal d'entrée s'affiche.

fs

: La fréquence d'échantillonnage du signal d'entrée s'affiche.

Format

: Le nombre de canaux du signal d'entrée (avant, surround, LFE) s'affiche.

Offset

La valeur de correction de la normalisation des dialogues s'affiche.

Flag

"MATRIX" s'affiche si le signal d'entrée est passé par le traitement de matrice, "DISCRETE" si le signal d'entrée est passé par le traitement discrete.

Fonction de normalisation de dialogue

Cette fonction est activée automatiquement lors de la lecture des sources Dolby Digital.

Elle corige automatiquement le niveau du signal standard des différentes sources programmes.

La valeur de correction peut être contrôle à l'aide de la touche STATUS de la télécommande.

0f5et -4dB

Le schéma représentée une valeur de correction lorsque le niveau standard a été corrugé.

SOURCE SELECT MASTER VOLUME

[Avant]

A propos du nom des touches dans cette explication
< > : Touches de l'appareil
[ ] : Touches de la télécommande
Nom de touche uniquement:
Touches de l'appareil et de la télécommande

Lecture

Préparatifs

Mise en marche

1 Appuyez sur.

Le témoin principal s'allume et l'appareil est mis en mode veille.

2 Appuyez sur ou [ON/SOURCE].

Le témoin principal clignote en vert et l'appareil est mis en marche.

Extinction

① Appuyez sur ou [OFF].

L'appareil est mis en mode veille.

② Appuyez sur

Le témoin principal s'éteint, de même que l'appareil.

REMARQUE

Certain circuits restent sous tension même lorsque l'appareil est mise en mode veille. Lorsque vous vous absentez pour une longue durée, appuyez sur pour couper l'alimentation ou débranchez le cordon d'alimentation de la prise murale.

Sélection de la source d'entrée

A partir de l'appareil

Tournez .

Si "Rec Select" est sélectionné pour la source d'entrée, appuyez sur avant de tourner la molette before turning .

Opération à partir de la télécommande

Appuyez sur [SOURCE SELECT].

La source d'entrée souhaitatione peut etre selectionnee directement.

Réglage du mode d'entrée

Configurer le mode d'entrée pour cette source.

Appuyez sur INPUT MODE.

L'indicateur de mode INPUT s'allume (mode AUTO, PCM, DTS).

※Appuyer sur pour sélectionner "ANALOG", appuyer sur

pour sélectionner "EXT.IN".

[Eléments sélectionnables]

AUTO

: Détector automatiquement le signal numérique, le décoder et reproductive.

PCM

: Décoder et reproductive uniquement les signaux PCM en entrée.

DTS

: Décoder et reproductive uniquement les signaux DTS en entrée.

ANALOG

: Lire uniquement les signaux en provenance de l'entrée analogue.

EXT.IN

: Lire uniquement les signaux en provenance de l'entrée EXT. IN.

• Lorsqu'un signal numérique entre correctement, le tímoin "DIGITAL" s'allume sur l'écran. Si le tímoin "DIGITAL" ne s'allume pas, vérifie l'attribution des bornes d'entrée numérique et les connexions.
• Le mode surround ne peut pas etre activé si le mode d'entrée est reglé sur "EXT. IN".
• N'activez "PCM" et "DTS" que lorsque vous lisiez les signaux respectifs.

Opérations pendant la lecture

Réglage du volume principal

Tournez ou appuyez sur [MASTER VOLUME].

Coupure temporaire du son (sourdine)

Appuyez sur [MUTING].

Pour annuler, appuyez à nouveau sur [MUTING]. La sourdine peut également être annulée en réglant le volume principal.

Ecoute avec un casque audio

Branchez le casque dans.

Le son en provenance des bornes d'enceintes et de pré-sortie est automatiquement coupé.

REMARQUE

Faites attention à ce que le son ne soit pas trop élevé lorsque vous utilisez le casque audio.

Sélectionner les enceintes avant

Appuyez sur .

Fonction de selection video

Changer la source d'entrée video en cours de lecture de signal audio.

Appuyez sur [V. SELECT] jusqu'à ce que l'image souhaitation s'affiche.

※ Pour annuler, appuyez sur [V. SELECT] pour SéLECTIONnez "SOURCE".

REMARQUE

• Il est impossible de selectionner les signaux d'entrée HDMI.
• Lors de la lecture de signaux d'entrée video HDMI, le signal video analogue d'une autre source d'entrée ne peut pas etre seLECTIONné pour la sortie video HDMI.

Vérification de la source programme actuellement en cours de reproduction, etc.

Appuyez sur [STATUS].

La source de programme actuel et les divers réglages sont affichés.

Pour plus détails, voir "Information" (page 33).

Commutation de la luminosité de l'affichage (Attenuateur)

Appuyez sur [DIMMER].

Lecture des équipements audio et matériel

Fonctionnement élémentaire

1 Préparez l'équipement.

①Chargez le DVD, CD ou autre logiciel dans le lecteur.
(Voir le mode d'emploi des apparciels respectifs.)
②Pour lire un apparéil video, Sélectionnez l'entrée monitér.
(Voir le mode d'emploi du moniteur.)

2 Utilisez SOURCE SELECT pour sélectionner la source d'entrée.

3 Reglez [MODE SELECTOR 1] sur "AUDIO" ou "VIDEO".
page 42 "Fonctionnement de la télécommande")
4 Reglez [MODE SELECTOR 2] sur le composant à utiliser.
5 Démarrez la lecture. (Voir le mode d'emploi des apparèils respectifs.)

Ecoute d'émissions FM/AM

Fonctionnement élémentaire

1 Tournez ou appuyez sur [TUNER] pour sélectionner "TUNER".
2 Reglez [MODE SELECTOR 1] sur "AUDIO". (page 42 "Fonctionnement de la télécommande")
3 Appuyez sur BAND pour sélectionner “FM” ou “AM”.

4 Accordez la station émettrice souhaitée.

① Accord automatique (Syntonisation automatique)

Appuyez sur [MODE] pour allumer le témoin "AUTO" sur l'écran, puis utilisez TUNING pour sélectionner la station que vous pouze écouter.

② Accord manuel (Syntonisation manuelle)

Appuyez sur [MODE] pour éteindre le témoin "AUTO" sur l'écran, puis utilisez TUNING pour sélectionner la station que vous pouze écouter.

• Vous pouvez également commuter entre "FM" et "AM" à l' étape 1 en appuyant sur [TUNER].
• Si la station souhaitée ne peut pas être accordée automatiquement, accordez-la manuellement.
• Lorsque vous accordez les stations manuellement, maintenez TUNING enforcé pour changer les fréquences en continu.

[Avant]

[Arrière]

Prérglage des stations radio (Mémoire prépréglée)

Yououpouzepréreglervostationsradiopréfééréesafindeles retrouverplusfacilité.Vouspouzepréreglerjusqu'à56stations.

1 Accordez la station émettrice que vous souhaitez prérégler.
2 Appuyez sur [MEMORY].
3 Appuyez sur SHIFT pour sélectionner le bloc mémoire (A à G) dans lequel la station sera préréglée.
4 Appuyez sur ou [CHANNEL] pour sélectionner le numéro du canal préréglé (1 à 8).
5 Appuyez à nouveau sur [MEMORY] pour terminer le réglage.

• Pour prérégler d'autres stations, répétez les étapes 1 à 5.
• Les stations peuvent être préregliées automatiquement dans "System Setup" - "Input Setup" - "Auto Preset Memory" (28 page 25).

REMARQUE

Les stations prêrgées sont effacées lorsqu'elles sont réécrites.

Ecoute des stations préregliées

1 Appuyez sur SHIFT pour selectionner le bloc mémoire (A à G).
2 Appuyez sur ou [CHANNEL] pour sélectionner le numéro du canal préréglé voulu (1 à 8).

Réglages par défaut

Préroglages auto du tuner
A1 ~ A8	87,5 / 89,1 / 98,1 / 108,0 / 90,1 / 90,1 / 90,1 / 90,1 MHz
B1 ~ B8	522 / 603 / 999 / 1404 / 1611 kHz, 90,1 / 90,1 / 90,1 MHz
C1 ~ C8	90,1 MHz
D1 ~ D8	90,1 MHz
E1 ~ E8	90,1 MHz
F1 ~ F8	90,1 MHz
G1 ~ G8	90,1 MHz

A propos du nom des touches dans cette explication

< > : Touches de l'appareil
[ ] : Touches de la télécommande

Nom de touche uniquement:

Touches de l'appareil et de la télécommande

RDS (Système de Données Radio)

Le service de radiodiffusion RDS (qui ne fonctionne qu'en bande FM) permet de transmettre des informations supplémentaires, en plus du signal de radio classique.

Cet apparéil est capable de receivevoir les trois types de données RDS suivants:

Type de programme (PTY)

PTY identifie le type de programme RDS.

Les types de programmes disponibles sont affichés de la façon suivante:

NEWS	Informations	WEATHER	Météo
AFFAIRS	Affaires	FINANCE	Finance
	courantes	CHILDREN	Programmes pour enfants
INFO	Information
SPORT	Sports	SOCIAL	Affaires sociales
EDUCATE	Education	RELIGION	Religion
DRAMA	Drame	PHONE IN	Entrée de téléphone
CULTURE	Culture
SCIENCE	Science	TRAVEL	Voyages
VARIED	Divers	LEISURE	Détente
POP M	Musique pop	JAZZ	Musique jazz
ROCK M	Musique rock	COUNTRY	Musique country
EASY M	Musique pour tous	NATION M	Musique nationale
LIGHT M	Classique légère	OLDIES	Classiques
CLASSICS	Classique	FOLK M	Musique folk
OTHER M	Autres musiques	DOCUMENT	Documentaires

Programmes de traffic routier (TP)

TP identifie les programmes d'infos sur le traffic routier.

Ceci vous permet de vous renseigner facilement sur le traffic routier avant de quitter votre domicile.

Texte radio (RT)

RT permet aux stations RDS d'envoyer des messages qui s'affichent directement à l'écran.

NOTE

Les opérations décrites ci-dessous avec la fonction RDS , PTY et RT ne fonctionnent pas dans des zones sans couverture RDS.

Recherche RDS

Utilisez cette fonction pour vous connecter directement à une station FM avec service RDS.

1 Tournez ou appuyez sur [TUNER] pour sélectionner "TUNER".
2 Reglez [MODE SELECTOR 1] sur "AUDIO". (page 42 "Fonctionnement de la télécommande")
3 Appuyez sur < RDS> jusqu'à ce que "RDS SEARCH" apparaisse sur l'affichage.

4 Appuyez sur ou [CHANNEL]. Commencer automatique l'opération de recherche RDS.

Si aucune station RDS n'est trouvée avec l'opération ci-dessus, toutes les bandes de réception sont rechnées.
Lorsqu'une station de radiodiffusion est trouvée, le nom de cette station apparait sur l'affichage.

Pour continuer la recherche, repeter les étapes 2 à 3.

※ Si aucune autre station RDS n'est trouvée lorsque toutes les fréquences sont recherchées, "NO RDS" est affché.

Recherche PTY

Utilisez cette fonction pour rechercher des stations RDS émettant un certain type de programme (PTY).

Pour une description des types de programmes disponibles, consultez le chapitre "Type de programme (PTY)".

1 Tournez ou appuyez sur [TUNER] pour sélectionner "TUNER".
2 Réglez [MODE SELECTOR 1] sur "AUDIO". (page 42 "Fonctionnement de la télécommande"
3 Appuyez sur jusqu'à ce que “PTY SEARCH” apparaisse sur l'affichage.
4 En regardant l'affichage, appuyez surs pour appeler le type de programme désiré.

5 Appuyez sur ou [CHANNEL]. Commencer automatique l'opération de recherche PTY.

※ S'il n'y a pas de station diffusant le type de programme spécifique avec l'opération ci-dessus, toutes les bandes de réception sont recherchées.
※ Le nom de la station est affiché sur l'affichage après l'arrêt de la recherche.

Pour continuer la recherche, repeter les étapes 2 à 4.

※ Si aucune autre station diffusant le type de programme spécifique n'est trouvée lorsque toutes les fréquences sont recherchées, "NO PROGRAMME" est affché.

A propos du nom des touches dans cette explication

< > : Touches de l'appareil

[ ] : Touches de la télékomande

Nom de touche uniquement:

Touches de l'appareil et de la télécommande

Recherche TP

Utilisez cette fonction pour rechercher des stations RDS émettant des programmes d'infos routières (stations TP).

1 Tournez ou appuyez sur [TUNER] pour sélectionner "TUNER".
2 Reglez [MODE SELECTOR 1] sur "AUDIO". (page 42 "Fonctionnement de la télécommande"
3 Appuyez sur jusqu'à ce que "TP SEARCH" apparaisse sur l'affichage.

4 Appuyez sur ou [CHANNEL]. Commencer automatique l'opération de recherche TP.

Si aucune station TP n'est trouvée avec l'opération ci-dessus, toutes les bandes de réception sont rechnées.
※ Le nom de la station est affiché après l'arrêt de la recherche.

Pour continuer la recherche, repeter les étapes 2 à 3.

※ Si aucune autre station TP n'est trouvée lorsque toutes les fréquences sont recherchées, “NO PROGRAMME” est affchéé.

RT (Texte Radio)

"RT" s'affiche à l'écran lorsque des données de texte radio sont reçues.

1 Tournez ou appuyez sur [TUNER] pour sélectionner "TUNER".

2 Reglez [MODE SELECTOR 1] sur "AUDIO". (page 42 "Fonctionnement de la télécommande")

3 Appuyez sur.

• Pendant la réception d'une station d'émission RDS, les données de texte de la station sont affichées.
  ※ Pour désactiver l'affichage, appuyez de nouveau sur .
  ※ Si aucune donnée de texte n'est diffusée, “NO TEXT DATA” (pas de données de texte) est affchéé.

Lecture d'un iPod®

La musique d'un iPod peut être lue à l'aide du dock de contrôle pour iPod (ASD-1R, vendu séparation).

LiPod peut être contrôle à l'aide des touches sur la télécommande.

iPod est une marque déposée de Apple Inc., enregistrée aux Etats-Unis et dans les autres pays.

Vous pouvez utiliser le iPod seulement pour copier ou dire des contenus qui ne sont pas protégés ou dont la copie ou la lecture sont autorisées pour votre usage personnel. Assurez-vous de bien respecter les droits d'auteur en application.

Fonctionnement élémentaire

1 Effectuez les préparats nécessaires.

① Placez l'iPod dans le dock de contrôle pour iPod DENON.

(Voir le mode d'emploi du dock de contrôle pour iPod.)

②Attribuez du dock de contrôle pour iPod comme entrée iPod.

2 Tournez ou appuyez sur [iPod] pour sélectionner la source d'entrée attribuée à l'étape 1-② ci-dessus.

Remote iPod

※Si l'écran ci-dessus ne s'affiche pas, le iPod peut ne pas être connecté correctement.

3 Reglez [MODE SELECTOR 1] sur "AUDIO" et [MODE SELECTOR 2] sur "iPod/NETWORK".

page 42 "Fonctionnement de la télécommande")

• Avec les réglages par défaut, l'iPod peut être connecté à la borne VCR (iPod).
• Utilisez le mode RESTORER pour élargir les composantes des fréquences graves et aigués des fichiers audio compressés afin d'obtenir un son plus riche. Le réglage par défaut est sur "Mode3" (page 32).
• Appuyez sur et placez l'AVR-1708 en mode veille avant de déconnecter l'iPod. Changez également la source d'entrée afin que "iPod Assign" ne soit pas attribué avant de déconnecter l'iPod.

REMARQUE

• Certains fonctions risquent de ne pas fonctionner, suivant le type de iPod et la version du logiciel.
• DENON ne peut enaucun cas etre tenu pour responsable de la perte desdonnéesdeI'iPod.

Ecoute de musique en "Browse Mode"

1 Appuyez sur [MODE] pendant 2 secondes ou plus pour passer de “Remote Mode” à “Browse Mode”.

(Ecran de I'iPod)

2 Utilisez [ ] pour selectionner le menu, puis appuyez sur [ENTER] ou [D] pour selectionner le fichier audio que vous voulez dire.
3 Appuyez sur [ENTER] ou [ ] La lecture démarre.

Arrêt temporaire de la lecture

Pendant la lecture, appuyez sur [ENTER] ou [▶].

Appuyez à nouveau pour reprendre la lecture.

Avance rapide ou retour rapide

Pendant la lecture, maintenez [△] (retour rapide) ou [∇] (avance rapide) enforcé ou appuyez sur [▲] ou [▶].

Pour vous déplacer au début d'une piste

Pendant la lecture, appuyez sur [Δ] (pour revenir au début de la piste précédentes) ou [∇] (pour passer à la piste suivante), ou appuyez sur [I_▲▲] ou [▶▶]

Arret

Pendant la lecture, maintenez [ENTER] enforcé ou appuyez sur [■].

Répetition de la lecture

Appuyez sur [CHANNEL -].

[Eléments sélectionnables] All | One | OFF

Lecture aléatoire

Appuyez sur [CHANNEL +].

[Eléments sélectionnables] Albums Songs OFF

Pour passer du mode navigation au mode télécommande
Maintenez [MODE] enforcé.

• Vous pouvez vérifier le nom de l'artiste, de la piste et de l'album en cours de lecture en appuyant sur [STATUS].
• Les noms des dossiers et des fichiers peuvent être affichés sur l'AVR-1708 en tant que titres. Les caractères qui ne peuvent pas être affichés sont replacés par ". (points de suspension)".

A propos du nom des touches dans cette explication

< > : Touches de l'appareil

[ ] : Touches de la télécommande

Nom de touche uniquement:

Touches de l'appareil et de la télécommande

Regarder des images ou des videos sur un iPod

Vous pouvez regarder les photos d'un iPod sur le moniteur. Uniquement avec les iPod équipés des fonctions de diaporama ou de video. (avec utilisation de ASD-1R)

1 Maintenez [MODE] enforcé pour régler le mode de télécommande.
2 En regardant l'écran de l'iPod, utilisez [△∇] pour sélectionner "Photos" ou "Védois".
3 Appuyez sur [ENTER] jusqu'à ce que l'image que vous poulez voir s'affiche.

"Sortie télévision" dans les "Réglages de diaporama" ou "Réglages video" de l'iPod doit être régle sur "Oui" afin de pouvoir afficher les photos ou videos de l'iPod sur le moniter. Pour plus de détails, voir le mode d'emploi de l'iPod.

Autres opérations et fonctions

Autres opérations

Enregistrement sur un dispositif externe (mode REC OUT)

Vous pouvez écouter une source programme tout en enregistrant une autre source programme.

1 Appuyez sur jusqu'à ce que "RECOUT" s'affiche.
2 Tournez pour désir la source d'entrée à enregistrer.

Le témoin "REC" et levoyant de la source sélectionné s'allument.

RECOUT SOURCE RECOUT TUNER RECOUT.V.AUX

Lisez la source programme.

Pour plus de détails, se reporter aux modes d'emploi des équipements respectifs.

Pour enregistrer des émissions FM ou AM, Sélectionnez l'émission (page 35).

Démarrez l'enregistrement.

Pour plus de détails, se reporter aux modes d'emploi des équipements respectifs.

• Pour annuler, appuyez sur , puis tournez jusqu'à ce que "RECOUT SOURCE" s'affiche.
• Effectuez un test d'enregistrement avant de commencer.

REMARQUE

• Les enregistements que vous réalisEZ sont pour votre usage personnel et ne doivent pas etre utilisés à d'autres fins sans l'accord du détenteur des droits.
• Les signaux numériques ne sont pas sortis du connecteur REC OUT (CDR/TAPE et VCR).

Fonctions pratiques

Niveau des canaux

Vous pouvez régler le niveau des canaux en fonction des sources de lecture ou de vos préférences, comme décrit ci-dessous.

1 Appuyez sur ou [CH SELECT].

FL Vol. + 1.5dB

2 Utilisez , ou [CH SELECT] pour sélectionner l'enceinte.

L'enceinte qui peut être régée change à chaque pression de la touche.

3 Utilisez pour régler le volume.

※ “OFF” peut être sélectionné en appuyant sur <银行业wide> lorsque le volume du subwoofer est régileo sur -12 dB.

Fonction de sélection rapide

Cette fonction vous permet de conserver dans la mémoire les réglages d'égaliser de pieces, le mode surround et la source d'entrée en cours.

1 Reglez la source d'entrée, le mode surround et EQ de la piece tels que vous pouze les enregistrer.
2 Appuyez de manière prolongée sur QUICK SELECT jusqu'à ce que "Memory" s'affiche.

[Réglages par défaut des sélections rapides]

	Source d'entrée	Volume
Sélection rapide 1	DVD/HDP	-40 dB
Sélection rapide 2	TV/CBL	-40 dB
Sélection rapide 3	VCR	-40 dB

Pour rappeler les réglages, appuyez sur QUICK SELECT sous laquelle les réglages ont été enregistrés.

Fonction mémoire personnelle plus

Cette fonction active tous les réglages (mode d'entrée, mode surround, etc.) sélectionnés en dernier pour les différentes sources d'entrée.

Lorsque vous sélectionnez une source d'entrée, les réglages activés lors de la dernière utilisation de cette source d'entrée sont automatiquement activés.

Les paramètres surround, le contrôle de la tonalité, les réglages d'égaliser et le volume des différentes enceintes sont mémorisés pour chaque mode surround.

Fonction dernière mémoire

Mémorise les réglages tels qu'ils étaient juste avant la mise en mode veille.

Lorsque l'appareil est remis en marche, les réglages sont restaurés tels qu'ils étaient juste avant la mise en mode veille.

Mémoire de sauvégarde

Les différents régages sont sauvegardés pendant environ 1 semaine, même si l'appareil est étant ou le cordon d'alimentation débranché.

Réinitialisation du microprocesseur

Effectuez cette procédure si l'affichage est anormal ou si aucune opération ne peut etre effectuee.

Lorsque le microprocesseur est réinitialisé, tous les réglages sont raménés à leur valeur par défaut.

1 Eteignez l'appareil à l'aide de .
2 Appuyez sur tout en appuyant sur et .
3 Lorsque l'affichage commence à clignoter à intervalles d'environ 1 seconde, relâché les deux touches.

Si à l' étape 3 l'affichage ne clignote pas à intervalles d'environ 1 seconde, recommencez à partir de l' étape 1.

Fonctionnement de la télécommande

[Avant]

[Arrière]

Certaines touches risquent de ne pas fonctionner, selon le modele et l'année de fabrication de votre équipement.

Fonctionnement des composants audio DENON

1 Réglez [MODE SELECTOR 1] sur "AUDIO".

2 Reglez [MODE SELECTOR 2] sur la position du composant à utiliser (CD, iPod/NETWORK ou TAPE/ CD-R/MD).

3 Actionner le composant audio.

• Pour plus de détails, reportez-vous au mode d'emploi du composant.
• Alors que cette télécommande est compatible avec une large gamme de composants contrôlés par infrarouges, certains modèles de composants peuvent ne pas être actionnés avec cette télécommande.

PréRéglage

• DENON et des composants d'autres marques peuvent être actionnés en réglant la mémoire prépréglée.
• L'opération n'est pas possible pour certains modèles.

1 Reglez [MODE SELECTOR 1] sur "AUDIO" ou "VIDEO".
※ Sélectionner le côté AUDIO pour les positions CD, iPod/NETWORK ou TAPE/CDR/MD, et le côté VIDEO pour les positions DVD/VDP, VCR./SAT/CABLE ou TV.
2 Réglez [MODE SELECTOR 2] sur le composant à enregistrer.
3 Appuyer simultanément sur [DVD/VDP POWER] et [TV POWER]. L'indicateur clignote.
4 Appuyez sur [NUMBER] et entrez le numero à 3 chiffres de la marque du composant à prérégler. Les nombres figurent dans le tableau des codes de préréglage (Feuille volante à la fin du livre).
5 Pour sauvégarder les codes d'un autre composant dans la mémoire, répéter les étapes 1 à 4.

• Les signaux des touches prérégliées sont émis pendant le réglage de la mémoire prérégée. Pour éviter une utilisation accidentelle de la télécommande, couvrir la fenêtre de l'émetteur pendant le réglage de la mémoire prérégée.
• En fonction du modele et de l'année de fabrication, cette fonction ne peut pas etre utiliser pour certains modèle, meme sils sont listed en fabrique sur la liste incluse des codes de preréglage.
• Certains fabriquants utilisent plus d'un type de code de télécommande. Référez-vous à la liste incluse des codes de préréglage pour changer le numéro et vérifier.
• La mémoire pré régée peut être régée pour un composant seulement parmi les suivants: TAPE/CD-R/MD, DVD/VDP et SAT/CABLE.

Fonctionnement des composants préréglés

1 Reglez [MODE SELECTOR 1] sur "AUDIO" ou "VIDEO".

※ Sélectionner le côté AUDIO pour les positions CD, iPod/NETWORK ou TAPE/CDR/MD, et le côté VIDEO pour les positions DVD/VDP, VCR./SAT/CABLE ou TV.

2 Reglez [MODE SELECTOR 2] sur le composant à utiliser.

3 Actionner le composant.

Pour les détails, se reporter aux instructions d'utilisation du composant.
※ Certains modèles ne peuvent pas être actionnés avec cette télécommande.

Avant

Appareil actionné	Lecteur CD	iPod	Enregistreur CD	Enregistreur MD	Platine cassette	Lecteur DVD	Lecteur de video disque	Magnétoscope	Tuner satellite	TV câblée	TV (Moniteur)
MODE SELECTOR 1	AUDIO					VIDEO
MODE SELECTOR 2	CD	iPod / NETWORK	TAPE / CD-R / MD			DVD / VDP		VCR	SAT / CABLE		TV
OFF	-					Mise hors tension		-
ON/SOURCE	-					Mise sous tension		Mise sous tension/Veille
SHIFT	Sélection de canal préréglé					-
CHANNEL +	Sélection de canal préréglé	Lecture aléatoire 1 piste/album	Sélection de canal préréglé			Changement de canal (+)
CHANNEL -	Sélection de canal préréglé	Lecture repétée 1 piste/toutes les pistes	Sélection de canal préréglé			Changement de canal (-)
▶	Lecture	Lecture / Pause	Lecture						Transfert d'information
■	Arrêt
III, A/B	Pause	-	Pause		Commutation A/B	Pause
▲, DISC SKIP +	Saut de disque +	-			Lecture en arrêté	Saut de disque	-
▲▼ ▷	Recherche manuelle (retour rapide / avance rapide)				Rembobinage / Avance rapide	Recherche manuelle (retour rapide / avance rapide)
I-▲ ▷-I VCR CH + / -	Recherche auto (cue)				-	Recherche auto (cue)		Changement de canal (-, +)
SETUP	-					Configuration		-
△ ▽ △ ▼	-	Curseur	-			Fonctionnement du curseur	-		Fonctionnement du curseur
AUDIO	-					Sélection du signal audio		-
ENTER	-	Entrée	-			Validation réglage	-		Validation réglage
DISPLAY	-					Sélection de l'affichage	-		Sélection de l'affichage
RETURN	-					Retour	-		Retour
MENU	-					Accès aux menus	-		Accès aux menus

Arriere

Appareil actionné	Lecteur CD	iPod	Enregistrateur CD	Enregistrateur MD	Platine cassette	Lecteur DVD	Lecteur de video disque	Magnétoscope	Tuner satellite	TV câblée	TV (Moniteur)
MODE SELECTOR 1	AUDIO					VIDEO
MODE SELECTOR 2	CD	iPod/ NETWORK	TAPE / CD-R / MD			DVD / VDP		VCR	SAT / CABLE		TV
POWER	-					Marché / Arrêt
NUMBER (0 ~ 9, +10)	-					Sélection d'entrée de numéro / Sélection de plage		-	Canaux
TUNING (+, -)/ TV VOL (+, -)	Syntonisation (+, -)					Réglage du volume (+, -)
MODE / MENU	Sélection des modes de recherche	Sélection des modes de recherche / Mode navigation/ télécommande (Maintenir enforcé)	Sélection des modes de recherche			Accès aux menus	-		Accès aux menus
SETUP	-					Configuration	-
Δ ∇ < △	-					Fonctionnement du curseur	-		Fonctionnement du curseur
AUDIO	-					Audio	-
BAND / PICTURE ADJUST	Commutation AM/FM					Réglage d'image	-
ENTER	-					Validation réglage	-		Validation réglage
MEMORY / SUBTITLE	Mémoire prérégée					Sous-titre	-
DISPLAY	-					Sélection de l'affichage	-		Sélection de l'affichage
RETURN	-					Retour	-		Retour
Réglage original (code préréglé)	DENON (111)	-	DENON (151)	-		DENON (111)	-	HITACHI (108)	-	ABC (007)	HITACHI (134)
Remarques spéciales	①	-	①			①, ②		①	①, ③		①, ③

1 Un seul dispositif peut etre defini pour chaque mode dans la memoire de preréglage. En outre, lorsqu'un nouveau code est preréglé, le code precedent est automatiquement supprimé.
② Le nom de chaque fonction des touches de la télécommande DVD peut varier avec la marque du fabricant. Vérifiez avant de les utilisier.
③ Un des boutons suivants peut etre attribue au téléviseur, au recepteur satellite ou TV cablae: CD, iPod/NETWORK, TAPE/CD-R/MD, DVD/VDP, VCR ( page 45 "Fonction de transfert d'informations").

[Avant]

[Arrière]

Fonction de transfert d'informations

"Punch Through" est une fonction permettant d'utiliser , , , , , , 且 且 et des composants CD, iPod/NETWORK, TAPE/CD-R/MD, DVD/VDP ou VCR en mode SAT/CABLE ou TV. Le réglage par défaut est sur aucun composant.

1 Réglez [MODE SELECTOR 1] sur “VIDEO”.
2 Réglez [MODE SELECTOR 2] sur le composant à enregistrer (SAT/CABLE ou TV).
3 Appuyez sur [MEMORY] et [RETURN] en même temps. L'indicateur clignote.
4 Entrer le numero du composant à régler.

	N°
CD	1
iPod/NETWORK	2
TAPE/CD-R/MD	3
DVD/VDP	4
VCR	5
Aucun réglage	0

Affectation de l'amplificateur

L'AVR-1708 est compatible avec les types de reproduction suivants:

• Reproduction 7.1 canaux
• Reproduction bi-amp (enceintes avant)

REMARQUE

• En cas de reproduction bi-amp, utilisez des enceintes compatibles avec ce type de connexion.
• Lorsque vous réalisEZ une reproduction bi-amp, oTez les tableaux (ou fils) de court-circuit des bornes d'enceintes.

Réglages avec la fonction d'affection d'amplificateur

Selectionne z type de reproduction souhaite de "Réglage 1" et "Réglage 2", puis reglez le mode "Amp Assign" correspondant dans "System Setup" - "Option Setup" - "Amp Assign" (page 25).

Connectez les enceintes comme decrit dans les reglages du mode "Amp Assign" et les enceintes connectees aux différentes bornes d'enceintes.

Réglage 1:

Reproduction 7.1 canaux

Réglage du mode affectation de l'amplificateur et enceintes connectées aux différentes bornés d'enceintes

Borne d'enceinte Mode affectation de l'amplificateur	FRONT		CENTER	SURR		SURR. BACK/ AMP ASSIGN
	R	L		R	L	R	L
7.1ch	FR	FL	C	SR	SL	SBR	SBL

Réglage 2 :

• Connexions bi-amp pour les canaux FL et FR dans la zone principale et reproduction 5.1 canaux

(changement vers d'autres modes impossible)

Réglage du mode affectation de l'amplificateur et enceintes connectées aux différentes bornés d'enceintes

Borne d'enceinte Mode affectation de l'amplificateur	FRONT-A		FRONT-B		CENTER	SURR		SURR. BACK / AMP ASSIGN
	R	L	R	L		R	L	R	L
Front A Bi-Amp	FR-A	FL-A	FR-B	FL-B	C	SR	SL	FR	FL
								Connexion bi-amp FLA/FR-A
Front B Bi-Amp								FR	FL
								Connexion bi-amp FL-B/FR-B

Autres informations

A propos de la disposition des enceintes

Enceinte surround arrête

Un positionnement sonore direct à l'arrière peut être aisément obtenu en ajoutant une enceinte surround arrière à un système 5.1 canaux. Par ailleurs, l'image acoustique située entre les côtes et l'arrière est réduite, ce qui permet d'améliorer grandement l'expression des signaux surround pour lessons allant des côtes vers l'arrière et de l'avant vers le point situé juste derrière la position d'écoute.

Changement de positionnement et image acoustique avec les systèmes 5.1 canaux

Déplacement de l'image acoustique de SR vers SL

Changement de positionnement et image acoustique avec les systèmes 6.1 canaux

Déplacement de l'image
acoustique de SR vers SB vers SL

Outre les sources enregistrées en 6.1 canaux, l'effet surround des sources 2 à 5.1 canaux classiques peut également être amélioré.

Nombre d'enceintes surround arrêté

Nous vous recommendons d'utiliser 2 enceintes.

Lorsque vous utilisez des enceintes dipolaires, voirlez à utiliser 2 enceintes.

Disposition des canaux gauche et droit lors de l'utilisation d'enceintes surround arrêté

Nous vous recommendons d'avancer légrement les enceintes des canaux surround "L" et "R".

Exemples de dispositions d'enceintes

Des exemples de dispositions d'enceintes sont presentés ci-dessous.
Reportez-vous à ces exemples pour disposevors enceintes en fonction de leurs caractéristiques et de vos préférences.

[1] Utilisation d'enceintes surround arrêté

① Lecture fréquence de films

Recommandé si vos enceintes surround sont à un ou deux canaux.

[Vue de dessus]

[Vue de côté]

② Réglage pour regarder essentiellement des films en utilisant des enceintes de diffusion pour les enceintes surround

Pour une impression d'envloppendement plus importante du son surround, des enceintes à radiation diffuse, par exemple de type bipolaire ou dipolaire, offrent une dispersion plus ample que ne le permettrait une enceinte à radiation directe (monopolaire). Placez ces enceintes à côté de la position d'écoute principale, au-dessus du niveau de l'oreille.

Parcoursdusonssurrounddesenceintes

jusqu'ala positiond'ecoute

[Vue de dessus]

[Vue de côte]

③ Lecture de films et de musique

Enceintes surround arrête
[Vue de dessus]

[Vue de côté]

[2] Sans enceintes surround arrière

[Vue de dessus]

[Vue de côté]

Surround

L'AVR-1708 est équipé d'un circuit de traitement des signaux numériques qui vous permet de dire des sources de programme en mode surround pour obtenir la même impression de présence que dans un cinema.

Dolby Surround

Dolby Digital

Dolby Digital est un format de signal numérique multicanaux développé par Dolby Laboratories.

5.1 canaux sont produits au total: 3 canaux avant ("FL", "FR" et "C"), 2 canaux surround ("SL" et "SR") et le canal "LFE" pour les basses fréquences.

Grçé à cela, il n'y a pas de diaphonie entre les canaux et un champ sonore réalisiste est obtenu avec une impression "tri-dimensionnelle" (sensation de distance, de mouvement et de positionnement).

Une impression puissant et réaliste de presence est également obtenue lors de la lecture de films dans les pieces AV.

Dolby Pro Logic II

Dolby Pro Logic II est une technologie de décodage de matrice conçue par Dolby Laboratories.

La musique habituelle, comme celle des CD, est encodée en 5-canaux pour obtenir un effet surround excellent.

Les signaux des canaux surround sont convertis en signaux pleine bande et stéreo (avec une réponse en fréquence comprise entre 20 Hz et 20 kHz ou plus) pour creer une image sonore "tri-dimensionnelle" offrant une sensation riche de présence avec toutes les sources stéreo.

Dolby Pro Logic IIx

Dolby Pro Logic IIx est une version améliorée de la technologie de décodage de matrice Dolby Pro Logic II.

Les signaux audio enregistrés en 2 canaux sont décodés de façon à obtenir un son naturel ayant jusqu'à 7.1 canaux.

Il existe 3 modes: "Music" adapté à la lecture de la musique, "Cinema" adapté à la lecture des films et "Game" qui est optimisé pour la lecture des yeux.

※ Sources enregistrées en Dolby Surround

Les sources enregistrées en Dolby Surround sont signalées par les logos suivants.

Logo de support Dolby Surround: DOLBY SURROUND

Fabrique sous licence de Dolby Laboratories.

"Dolby", "Pro Logic" et le symbole double-D sont des marques commerciales de Dolby Laboratories.

DTS Surround

DTS Digital Surround est le format surround numérique standard de DTS, Inc., compatible avec une fréquence d'échantillonnage de 44,1 ou 48kHz et jusqu'à 5.1 canaux de son surround discret numérique.

DTS-ES™ Discrete 6.1

DTS-ESTM Discrete 6.1 est un format audio numérique discrete 6.1 canaux qui ajoute un canal surround arrêté (SB) au son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS-ES™ Matrix 6.1

DTS-ESTM Matrix 6.1 est un format audio numérique discrete 6.1 canaux insérant un canal surround arrêté (SB) à l'encodage de matrice par le son surround numérique DTS. Le décodage des signaux audio 5.1 canaux classiques est également possible en fonction du décodeur.

DTS NEO:6™ Surround

DTS-NEO:6™ est une technologie de décodage de matrice permettant d'obtenir une reproduction surround 6.1 canaux avec les sources 2 canaux. Il inclut "DTS NEO:6 CINEMA", qui convient à la lecture des films et "DTS NEO:6 MUSIC", qui convient à la lecture de musique.

DTS 96/24

DTS 96/24 est un format audio numérique permettant une reproduction sonore de qualité en 5.1 canaux avec une fréquence d'échantillonnage de 96 kHz et une quantisation 24 bits sur les DVD-Viséo.

Fabriquésous licence et sous brevets américains No.:5,451,942; 5,956,674;5,974,380;5,978,762;6,226,616;6,487,535;7,003,467 et autres brevets américains et internationaux émis et en instance.DTS,DTS Digital Surround,ES,et Neo:6 sont des marques déposées et les logos DTS,Symbole et DTS 96/24 sont des marques déposées de DTS,Inc.© 1996-2007 DTS,Inc.Tous droits réservés.

Audyssey MultEQ®

Audyssey MultEQ® est une technologie conçue pour offrir les mêilles conditions d'écoute pour plusieurs auditeurs situés dans la zone d'écoute. Les données de test réunies à partir de plusieurs points d'écoute sont analysées de manière intelligible et un calcul permet d'améliorer la qualité sonore dans toute la zone d'écoute. Audyssey MultEQ ne se contente pas de corriger les problèmes de réponse en fréquence dans les grandes zones d'écoute, il automatise également entièrement la configuration du système surround. Pour une description détaillée, voir page 18.

AUDYSSEY

Audyssey MultEQ® est une marque commerciale de Audyssey Laboratories. Elle est brevetée sous l'application de brevet US et nationale 20030235318 et 10/700,220. Autres brevets américain et internationaux en instance. MultEQ et le logo Audyssey MultEQ sont des marques commerciales de Audyssey Laboratories, Inc.. Tous droits réservés.

HDMI est un standard d'interface numérique pour les téléviseurs de nouvelle génération, basé sur les standards DVI (Digital Visual Interface) et optimisé pour une utilisation avec les équipements grand public. Les signaux video numériques non compressés et audio multi-canaux sont transmis par une seule connexion.
HDMI est également compatible HDCP (High-bandwidth Digital Contents Protection), une technologie de protection des droits d'auteur qui crypte les signaux video numériques de la même façon qu'avac le DVI.

Deep Color

Elimine le phénomène de bandes de couleurs sur l'écran pour obtenir des transitions tonales nuancées et une graduation subtile entre les couleurs.

Permet un taux de contraste plus élevé.

Peut représentier des nuances de gris beaucoup plus nombreuses entre le noir et le blanc.

A une profondeur de pixels de 30 bits, l'amélioration est d'au moins x4 et peut même atteindre x8 ou plus.

XVYCC

L'espace couleurs "xvYCC" de nouvelle génération supporte 1,8 fois plus de couleurs que les signaux HDTV actuels.

Permet un affichage plus détaillé des couleurs des HDTV.

Permet l'affichage de couleurs vives et naturelles.

"HDMI", "HDMI logo" et "High-Definition Multimedia Interface" sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC.

Modes surround et paramètres

Mode surround

Signaux et réglages dans les différents modes

Sortie de canaux

Paramètre (valeurs par défaut indiquées entre parenthèses)

Avant G/D

Centrale

Surround G/D

Surround arrêté G/D

Subwoofer

D. COMP *1

LFE *2

SB CH OUT

CINEMA EQ.

MODE

ROOM SIZE

EFFECT LEVEL

DELAY TIME

Subwoofer

DIRECT

○

×

×

×

◎

○ (OFF)

○ (0 dB)

×

×

×

×

×

×

○

STEREO

○

×

×

×

◎

○ (OFF)

○ (0 dB)

×

×

×

×

×

×

×

EXT. IN

○

◎

◎

◎

◎

×

×

×

×

×

×

×

×

×

DOLBY PRO LOGIC IIx

○

◎

◎

◎

◎

○ (OFF)

×

○

○ (REMARQUE1)

○ (CINEMA)

×

×

×

×

DOLBY PRO LOGIC II

○

◎

◎

×

◎

○ (OFF)

×

○

○ (REMARQUE2)

○ (CINEMA)

×

×

×

×

DTS NEO:6

○

◎

◎

◎

◎

○ (OFF)

×

○

○ (REMARQUE1)

○ (CINEMA)

×

×

×

×

DOLBY DIGITAL

○

◎

◎

◎

◎

○ (OFF)

○ (0 dB)

○

○ (OFF)

×

×

×

×

×

DTS SURROUND

○

◎

◎

◎

◎

○ (OFF)

○ (0 dB)

○

○ (OFF)

×

×

×

×

×

5CH / 7CH STEREO

○

◎

◎

◎

◎

○ (OFF)

○ (0 dB)

○

×

×

×

×

×

×

ROCK ARENA

○

◎

◎

◎

◎

○ (OFF)

○ (0 dB)

○

×

×

○ (medium)

○ (10)

×

×

JAZZ CLUB

○

◎

◎

◎

◎

○ (OFF)

○ (0 dB)

○

×

×

○ (medium)

○ (10)

×

×

MONO MOVIE

○

◎

◎

◎

◎

○ (OFF)

○ (0 dB)

○

×

×

○ (medium)

○ (10)

×

×

VIDEO GAME

○

◎

◎

◎

◎

○ (OFF)

○ (0 dB)

○

×

×

○ (medium)

○ (10)

×

×

MATRIX

○

◎

◎

◎

◎

○ (OFF)

○ (0 dB)

○

×

×

×

×

○ (30 ms)

×

VIRTURL

○

×

×

×

◎

○ (OFF)

○ (0 dB)

×

×

×

×

×

×

×

: Signal / Régtable
X : Aucun signal / Non régliable
: Activé ou désactivé par le réglage de la configuration des enceintes
REMARQUE1: Ce paramètre est accessible lorsque "Surround Parameter" - "MODE" est reglé sur "CINEMA" (page 29).
REMARQUE2: Ce paramètre est accessible lorsque "Surround Parameter" - "MODE" est régé sur "CINEMA" ou "PL" (page 29).

REMARQUE:

1: Pour la reproduction des signaux Dolby Digital et DTS.
2: Pour la reproduction Dolby Digital, DTS, DVD-Audio et Super Audio CD.

Mode surround	Signaux et réglages dans les différents modes
	Paramètre (valeurs par défaut indiquées entre parenthèses)
	Mode PRO LOGIC II/IIx MUSIC uniquement			Mode NEO:6 MUSIC uniquement	EXT. IN uniquement	Tone Control	Night Mode	Room EQ	RESTORER
	PANorama	DIMENSION	CENTER WIDTH	CENTER IMAGE	SUBWOOFER ATT.
DIRECT	×	×	×	×	×	×	○ (OFF)	○ (REMARQUE4)	○
STEREO	×	×	×	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	○
EXT. IN	×	×	×	×	○	×	×	×	×
DOLBY PRO LOGIC IIx	○ (OFF)	○ (3)	○ (3)	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	○
DOLBY PRO LOGIC II	○ (OFF)	○ (3)	○ (3)	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	○
DTS NEO:6	×	×	×	○ (0.3)	×	○ (0 dB)	○ (OFF)	○ (OFF)	○
DOLBY DIGITAL	×	×	×	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	×
DTS SURROUND	×	×	×	×	×	○ (0 dB)	○ (REMARQUE5)	○ (OFF)	×
5CH / 7CH STEREO	×	×	×	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	○
ROCK ARENA	×	×	×	×	×	○ (REMARQUE3)	○ (OFF)	○ (OFF)	○
JAZZ CLUB	×	×	×	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	○
MONO MOVIE	×	×	×	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	○
VIDEO GAME	×	×	×	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	○
MATRIX	×	×	×	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	○
VIRTURL	×	×	×	×	×	○ (0 dB)	○ (OFF)	○ (OFF)	○

: Reglable

X:Non régliable

REMARQUE3 : BASS +6 dB, TREBLE +4 dB

REMARQUE4: Utilisable en fonction du réglage de "Direct Mode".

REMARQUE5: Ce paramètre est invalide pendant l'entrée du signal "DTS96/24".

Différences dans les noms de mode surround en fonction des signaux d'entrée

Touche

Remarque

Signal d'entrée

Mode surround

ANALOG

LINEAR PCM

DTS

DOLBY DIGITAL

DVD-AUDIO

DTS ES DSCRT (avec drapeau)

DTS ES MTRX (avec drapeau)

DTS (5.1caux)

DTS 96/24

DOLBY DIGITAL EX (avec drapeau)

DOLBY DIGITAL EX (sans drapeau)

DOLBY DIGITAL (5.1/5/4caux)

DOLBY DIGITAL (4/3caux)

DOLBY DIGITAL (2caux)

DVD-Audio (multicanal)

DVD-Audio (2caux)

STANDARD

DTS SURROUND

DTS ES DSCRT6.1

*1

×

×

●

×

×

×

×

×

×

×

×

×

DTS ES MTRX6.1

*1

×

×

×

●

×

×

×

×

×

×

×

×

DTS SURROUND

×

×

○

○

●

×

×

×

×

×

×

×

DTS 96/24

×

×

×

×

●

×

×

×

×

×

×

×

DTS + PLIIx CINEMA

*2

×

×

○

○

○

○

×

×

×

×

×

×

DTS + PLIIx MUSIC

*1

×

×

○

○

○

○

×

×

×

×

×

×

DTS + NEO:6

*1

×

×

×

○

○

○

×

×

×

×

×

×

DTS NEO:6 CINEMA

○

○

×

×

×

×

×

×

×

○

×

○

DTS NEO:6 MUSIC

○

○

×

×

×

×

×

×

×

○

×

○

DOLBY SURROUND

DOLBY DIGITAL EX

*1

×

×

×

×

×

○

○

○

○

×

×

×

DOLBY DIGITAL

×

×

×

×

×

○

●

●

●

×

×

×

DOLBY DIGITAL + PLIIx CINEMA

*2

×

×

×

×

×

●

○

○

○

×

×

×

DOLBY DIGITAL + PLIIx MUSIC

*1

×

×

×

×

×

○

○

○

○

×

×

×

DOLBY PRO LOGIC IIx CINEMA

○

○

×

×

×

×

×

×

×

●

×

○

DOLBY PRO LOGIC IIx MUSIC

○

○

×

×

×

×

×

×

×

○

×

○

DOLBY PRO LOGIC IIx GAME

○

○

×

×

×

×

×

×

×

○

×

○

DOLBY PRO LOGIC II CINEMA

○

○

×

×

×

×

×

×

×

○

×

○

DOLBY PRO LOGIC II MUSIC

○

○

×

×

×

×

×

×

×

○

×

○

DOLBY PRO LOGIC II GAME

○

○

×

×

×

×

×

×

×

○

×

○

DOLBY PRO LOGIC

○

○

×

×

×

×

×

×

×

○

×

○

REMARQUE

1: Ce mode n'est pas accessible lorsque la configuration des enceintes surround arrêté est sur "None."
2: Ce mode n'est pas accessible lorsque la configuration des enceintes surround arrêté est sur "1spkr" ou "None".

: Mode selectionnable dans I'etat initial
:Mode selectionnable
X:Mode non sélectionnable

*3: Si la configuration des enceintes surround arrière est régée sur "None," "5CH STEREO" s'affiche.
Mode selectionnable dans I'etat initial
: Mode sélectionnable
× : Mode non sélectionnable

Dépistage des pannes

Si un problème se produit, vérifie d'abord les points suivants:

1. Les connexions sont-elles correctes?
2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?
3. Les autres composants fonctionnent-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifie les points enumeratedes dans le tableau ci-dessous. Si le problème persiste, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

[Général]

Symptôme	Cause	Mesure	Page
L'appareil ne se met pas en marche ou s'éteint juste après la mise en marche.	• Défaut de connexion du cordon d'alimentation.	• Vérifier que la fiche du cordon d'alimentation est correctement branchée.	16
Aucun son n'est émis par les enceintes.	• Défaut de connexion avec les dispositifs d'entrée ou avec les cables d'enceinte.L'appareil que vous pouze生存 et la source d'entrée activée ne correspondant pas.Le volume principal est trop faible.Le mode de sourdine est activé.Un casque audio est connecté.Aucun signal numérique n'est reçu.Les bornes auxquelles les entrées numériques ont été attribuées et les modes d'entrée sélectionnablesnecorrectpond pas.	• Vérifiez les connexions.Sélectionnez une source d'entrée appropriée.Réglez le volume principal à un niveau approprié.Annulez le mode de sourdine.Débranchez le casque audio.Sélectionnez une source d'entrée pour laquelle le réglage de l'entrée numérique a été activé.Réglez le mode d'entrée.	9 ~ 16343435352434
L'écran est étéint.	• Le gradateur est régle sur "ARRÊT"	• Choisissez un réglage autre que "ARRÊT"	35
Le témoin "DOLBY DIGITAL" ne s'affiche pas sur l'écran.	• La sortie audio numérique du lecteur DVD est incorrecte.	• Vérifiez le réglage de la sortie audio du lecteur DVD. Pour plus de détails, voir le mode d'emploi du lecteur DVD.	-

Symptôme	Cause	Mesure	Page
L'appareil s'éteint soudainement et le témoin principal clignote en rouge.	• Circuit de protection activé à cause de l'augmentation de la température interne.	• Coupez l'alimentation, attendez que l'appareil refroidisse, puis remetteze-le en marche.	9
	• Les fils des enceintes se touchent ou un fil touche le panneau arrêté de l'appareil, ce qui active le circuit de protection.	• Placez l'appareil dans un lieu bien ventilé.	9
	• Des enceintes dont l'impédance diffère de cette spécifiée sont utilisées.	• Débranchez d'abord le cordon d'alimentation, puis torsadez les fils ou appliquée-y une prise et reconnectez.	9
	• L'appareil est endommagé.	• Utilisez des enceintes de l'impédance spécifiée.	9
		• Eteignez l'appareil et contactez un centre technique DENON.	-

[Télécommande]

Symptôme	Cause	Mesure	Page
L'appareil ne fonctionne pas correctement lorsqu'il est actionné par la télécommande.	• Les piles sont usées.• Vous vous situez hors de la portée spécifique.• Un obstacle se trouve entre l'appareil et la télécommande.• Les piles n'ont pas été insérées dans le bon sens, comme indiqué par les marques de polarité dans le compartment des piles.• Le capteur de télécommande de l'appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.).• L'ID de télécommande de l'appareil et de la télécommande ne correspondent pas.	• Remplacez-les par des piles neuves.• Rapproche-vous de l'appareil.• Œtez l'obstacle.• Insérez les piles dans le bon sens, en respectant les marques de polarité dans le compartment des piles.• Déplacez l'appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière.• Pour l'unité principale, “Remote ID” de télécommande sur “1.”	33333327

[Audio]

Symptôme	Cause	Mesure	Page
Aucun son n'est émis par l'enceinte centrale.	•Vous étés en train de dire une source monaurale (TV, émission radio AM, etc.) en mode STANDARD (Dolby/DTS Surround).	•Activez un autre mode que le mode "STANDARD (Dolby/DTS Surround)".	28
Aucun son n'est émis par les enceintes surround.	•Le mode surround est régle sur "STEREO" ou "DIRECT".	•Activez un mode surround.	29
Aucun son n'est émis par l'enceinte surround arrière.	•L'amplificateur de puissance de l'enceinte surround arrière est attribué à un autre canal. •Le réglage de l'enceinte surround arrière est sur "None". •Le mode surround n'est pas régle sur un mode de reproduction 6.1 ou 7.1 canaux.	•Vérifiez le réglage et changez-le si nécessaire. •Choisissez un réglage autre que "None". •Sélectionnez un mode de reproduction surround.	25 22 28
Aucun son n'est émis par le subwoofer.	•Le subwoofer n'est pas activé. •"Subwoofer" dans "Speaker Configuration" est régle sur "No". •Le subwoofer n'est pas correctement connecté. •Le volume du subwoofer est coupé.	•Activez le subwoofer. •Réglez sur "Yes". •Vérifiez les connexions. •Réglez le volume du subwoofer à un niveau approprié.	-22 9 41
Aucune tonalité test n'est émise lorsque la touche TEST de la télécommande est enforcée.	•Le mode surround n'est pas régle sur "STANDARD (Dolby/DTS Surround)".	•Activez le mode STANDARD (Dolby/DTS Surround).	28
Le son DTS n'est pas émis.	•La sortie audio du lecteur DVD n'est pas réglée sur bitstream. •Le lecteur DVD n'est pas compatible avec la reproduction du son DTS. •Le paramètre AVR-1708's "Input Mode" est régle sur des options différentes de "DTS".	•Réglez le lecteur DVD. Pour plus de détails, reportez-vous au mode d'emploi du lecteur DVD. •Utilisez un lecteur compatible DTS. •Activez le mode "Auto" ou "DTS".	-- 34
Les signaux audio HDMI ne sont pas émis par les enceintes.	-	•Le signal audio arrivant sur l'entrée HDMI ne peut pas être reproduit par l'AVR-1708. Le signal audio doit arriver sur l'entrée audio numérique ou analogique.	10

Symptôme	Cause	Mesure	Page
Aucun son n'est émis par le moniteur relié par les connexions HDMI.	• Le réglage de l'entrée HDMI est incorrect.	• Vérifiez le réglage de l'entrée HDMI.	24

[Viséo]

Symptôme	Cause	Mesure	Page
Aucune image ne s'affiche.	• Défaut de connexion entre l'AVR-1708 et le moniteur.• Le réglage de l'entrée monitueur est incorrect.• Le lecteur est connecté à l'aide des bornes d'entrée composante, le moniteur est connecté à l'aide des bornes de sortie video (jaune) ou S-Video.	• Vérifiez les connexions.• Corriguez le réglage.• Les signaux videoe haute définition (1080i/720p) et progressifs (480p/576p) ne sont pas convertis. Réglez le lecteur pour entrelacer les signaux (480i/576i).	10 ~ 16- -
Aucune image ne s'affiche avec les connexions HDMI.	• Défaut de connexion des bornes HDMI.• Le réglage de l'entrée HDMI est incorrect.• Le format HDMI du lecteur et du monitueur ne correspondent pas.	• Vérifiez les connexions.• Vérifiez le réglage de l'entrée HDMI.• Faites correspondre le format HDMI du lecteur et du monitueur.	102410
Impossible d'enregistrer l'image.	• La source d'entrée ne correspond pas à la borne de connexion videoe de l'enregistrateur (video ou S-Video).	• La fonction de conversion videoe ne fonctionne pas pour les bornes REC OUT. Faites correspondre les connexions de la source d'entrée et de l'enregistrateur.	15
Impossible de copier les DVD sur un magnétoscope.	-	• Il ne s'agit pas d'un dysfonctionnement. La plupart des films incluent des signaux de prévention de copie et ne peuvent être copiés.	-

[iPod]

Symptôme	Cause	Mesure	Page
Impossible de dire l'iPod.	• La source d'entrée attribuée à dock de contrôle pour iPod n'a pas été sélectionnée. • Le cable n'est pas correctement connecté. • Le dock de contrôle pour iPod de l'adaptateur CA n'est pas branchée à la prise secteur.	• Sélectionnez la source d'entrée attribuée à dock de contrôle pour iPod. • Reconnectez. • Branchez le dock de contrôle pour iPod de l'adaptateur CA dans une prise secteur.	24 12 -

Spcifications

Section audio

• Amplificateur de puissance

Puissance nominale:

Avant (A, B)

75 W + 75 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec 0,08 % T.H.D.)

110 W + 110 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Centrale:

75 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec 0,08 % T.H.D.)

110 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround:

75 W + 75 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec 0,08 % T.H.D.)

110 W + 110 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Surround arrriere:

75 W + 75 W (8 Ω/ohms, 20 Hz ~ 20 kHz avec 0,08 % T.H.D.)

110 W + 110 W (6 Ω/ohms, 1 kHz avec 0,7 % T.H.D.)

Bornes de sortie:

Avant:

A ou B

6 ~ 16 Ω/ohms

A+B

12 16 /ohms

Sensibilité d'entrée / Impédance d'entrée: 200 mV / 47 kΩ/kohms

Réponse en fréquence: 10 Hz ~ 100 kHz — +1, -3 dB (mode DIRECT)

S/B: 98 dB (IHF-A charge, mode DIRECT)

Section video

• Bornes video standard

Niveau d'entrée / sortie et impédance: 1 Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz ~ 10 MHz — +1, -3 dB

• Bornes S-Video

Niveau d'entrée / sortie et impédance: Signal Y (luminosite) — 1 Vp-p, 75 Ω/ohms

Signal C (couleur) — 0,3 (PAL) / 0,286 (NTSC) Vp-p, 75 Ω/ohms

Réponse en fréquence: 5 Hz ~ 10 MHz — +1, -3 dB

• Borne video composante couleur

Niveau d'entrée / sortie et impédance: Signal Y (luminosite) — 1 Vp-p, 75 Ω/ohms

Signal P_B / C_B 0,7Vp-p,75Ω/ohms

Signal PR / CR 0,7Vp-p,75Ω/ohms

Réponse en fréquence: 5 Hz ~ 100 MHz — +0, -3 dB

Sectiontuner

[FM]

[AM]

(remarque: V à 75 Ω/ohms, 0 dBf = 1 x 10 ^-15 W)

Plage de réception: 87,5 MHz ~ 108,0 MHz 522 kHz ~ 1611 kHz

Sensibilité utile: 1,0 μV (11,2 dBf) 18 μV

Sensibilité seuil 50 dB: MONO 1,6 μV (15,3 dBf)

STEREO 23 V (38,5 dBf)

S/B (IHF-A): MONO 77 dB (IHF-A charge)

STEREO 72 dB (IHF-A charge)

Distorsion harmonique totale (a 1 kHz): MONO 0,15 %

STEREO 0.3%

Généralités

Alimentation: CA 230 V, 50 Hz

Consommation: 415W

0,3W (veille)

Dimensions externes maximales: 434 (L) x 171 (H) x 383 (P) mm

Poids: 11,1 kg

Telecommande (RC-1076)

Piles: R6P/AA (deux piles)

Dimensions externes maxima: 52 (L) x 243 (H) x 21 (P) mm

• Pour des raisons d'amélioration, les caractéristiques et l'apparce sont susceptibles d'être modifiées sans avertissement préalable.
