Type de produit	Sèche-linge à condensation avec pompe à chaleur
Capacité	8 kg
Classe énergétique	A++
Dimensions approximatives	60 x 60 x 85 cm
Poids	50 kg
Alimentation électrique	230 V
Puissance	1 800 W
Fonctions principales	Programmes de séchage variés, départ différé, contrôle de l'humidité
Entretien et nettoyage	Filtre à peluches accessible, réservoir d'eau à vider
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité d'accès aux composants internes
Sécurité	Protection contre la surchauffe, verrouillage enfant
Compatibilités	Compatible avec les systèmes de ventilation
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - EW7H4802SC ELECTROLUX

Que faire si ma machine ne démarre pas ?

Vérifiez si l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le couvercle est bien fermé et que la porte est verrouillée.

Comment résoudre un problème de bruit excessif pendant le fonctionnement ?

Vérifiez que l'appareil est de niveau et qu'il est posé sur un sol stable. Assurez-vous également qu'il n'y a pas d'objets coincés dans le tambour.

Pourquoi ma machine ne chauffe-t-elle pas correctement ?

Vérifiez que le programme sélectionné nécessite une chaleur et que le filtre à peluches est propre. Si le problème persiste, il se peut qu'il y ait un problème avec l'élément chauffant.

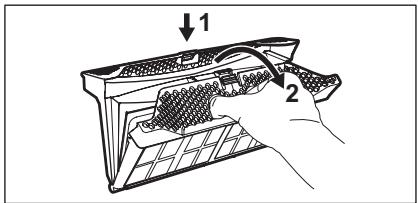

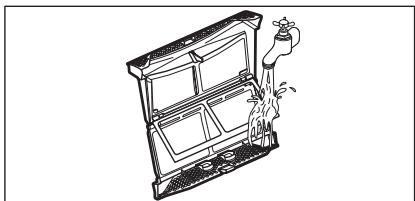

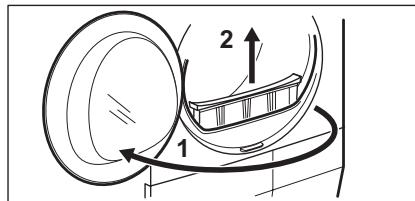

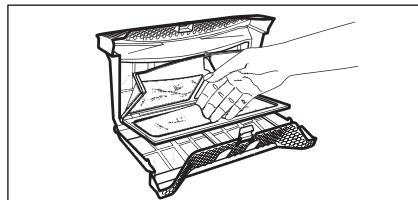

Comment nettoyer le filtre à peluches ?

Le filtre à peluches se trouve généralement à l'avant de l'appareil. Ouvrez le panneau d'accès, retirez le filtre, nettoyez-le sous l'eau courante et replacez-le correctement.

Que faire si l'affichage indique un code d'erreur ?

Consultez le manuel d'utilisation pour connaître la signification du code d'erreur. Si le problème persiste, contactez le service après-vente.

Comment régler les paramètres de séchage ?

Vous pouvez ajuster les paramètres de séchage en utilisant le panneau de commande. Sélectionnez le programme souhaité et personnalisez le temps ou le niveau de séchage selon vos besoins.

Ma machine émet-elle une odeur étrange pendant le fonctionnement ?

Cela peut être dû à des résidus de produits de lessive. Nettoyez le tambour et les joints en caoutchouc avec un mélange de vinaigre et d'eau. Assurez-vous également que le filtre est propre.

Comment puis-je optimiser la consommation d'énergie de mon appareil ?

Utilisez des programmes à basse température et chargez toujours le tambour à pleine capacité. Évitez de faire fonctionner l'appareil à moitié plein.

Où trouver des pièces de rechange pour ma machine ?

Vous pouvez trouver des pièces de rechange sur le site officiel d'Electrolux ou chez des détaillants agréés. Assurez-vous d'avoir le modèle exact de votre appareil.

Quelles sont les recommandations d'entretien régulier ?

Il est conseillé de nettoyer régulièrement le filtre, le tambour et les joints en caoutchouc. Vérifiez également les tuyaux d'évacuation pour éviter les obstructions.

MODE D'EMPLOI EW7H4802SC ELECTROLUX

Notice d'utilisation

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 3
2. CONSIGNES DE SECURITE 5
   3.DESCRIPTION DE L'APPAREIL 7
   4.PANNEAU DE COMMANDE 8
3. TABLEAU DES PROGRAMMES 9
   6 OPTIONS 10
4. RÉGLAGES DE BASE 11
5. AVANT LA PREMIÈRE UTILISATION 12
6. UTILISATION QUOTIDIENNE 13
7. CONSEILS 14
8. ENTRETIEN ET NETTOYAGE 14
9. EN CAS D'ANOMALIE DE FONCTIONNEMENT 17
   13.DONNEES TECHNIQUES 18
10. FICHE D'INFORMATIONS DU PRODUIT EN RÉFERENCE À LA RÉGEMENTATION DE L'UE 1369/2017. 20

NOUS PENSES À VOUS

Merci d'avoir besoin ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été consu sur mesure pour vous. Grâce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com/webselfservice

Enregistrez votre produit pour obtenir un meilleur service : www.registerelectrolux.com

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre apparéil : www.electrolux.com/shop

SERVICE APRÉS-VENTE

Utilisez toujours des pieces d'origine.

Avant de contacter le service après-vente, assurez-vous de dispose des informations suivantes : Modèle, PNC, numéro de série.

Youtrouvrezcesinformationsurla plaque signaletique.

Avertissement/Consignes de sécurité
1 Informations generales et conseils
Informations en matière de protection de l'environnement

Sous réserve de modifications.

1. INFORMATIONS DE SECURITÉ

Avant de commencer à installerer et utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourrait être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

• Lire les instructions fournies.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT!

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l' apparéil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.
• Ne laïsez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Ne laïsez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.

• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.

• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• Ne modifiez pas les caractéristiques de cet apparéil.
• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition. Le kit de superposition, disponible auprès d'un revendeur/agréé, ne peut être utilisé qu'avocar l'appareil indiqué dans les instructions (fournies avec l'accessoire). Lisez attentivement les instructions avant de procéder à l'installation (reportez-vous au livret d'installation).
• L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (reportez-vous au livre d'installation).
• L'appareil ne doit pas etre installe derriere une porte a serrure, une portecoulissante ni une portebattante dotée d'une charniere du cote opposé à l'appareil qui pourrait empêcher l'ouverture complete de la porte.
• Les orifices d'aération situés à la base ne doivent pas être obstrués par de la moquette, un tapis, ou tout type de revêtement de sol.
• AVERTISSEMENT : L'appareil ne doit pas etre branché à l'alimentation en utilisant un apparéil de connexion externe comme un minuteur, ou branché à un circuit qui est regulierement activé/désactivé par un fournisseur d'énergie.
• Ne branche la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Àpres l'installation, assurez-vous que la prise reste accessible.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréé ou un technicien qualifié afin d'éviter tout danger lié à l'électricité.

• Respectez la charge maximale de 8 kg (reportez-vous au chapitre « Tableau des programmes »).

• N'utilisez pas l'appareil si certains articles ont eté salis par des produits chimiques industriels.

• Retirez les peluches ou morceaux d'emballage accumulés aujourd'hui.
• N'utilisez pas l'appareil sans filtré. Nettoyez le filtré à peluches avant ou après chaque utilisation.
  N'introduisez que du linge propre dans le sèche-linge.
  Il convient que les articles qui ont eté salis par des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kerosène, les detachants, la térébenthine, la cire et les substances pour retarder la cire soient lavés dans de l'eau chaude avec une quantité supplémentaire de détergent avant d'être séchés dans le sèche-linge.
• Les pièces contenant de l'éponge de caoutchouc (mousse de latex), les bonnets de bains, tissus imperméables, articles renforcés de caoutchouc ou vêtements et taies d'oreiller rembournrés d'éponge de caoutchouc ne doivent pas être séchéés dans un sèche-linge.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Retirez des vêtements tous les objets pouvant provoquer un incendie comme les briquets ou les allumettes.
• AVERTISSEMENT: N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins de sortir immédiatement tout le linge et de le déplier pour peux dissiper la chaleur.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

2. CONSIGNES DE SECURITÉ

2.1 Installation

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un apparéil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd.

Utilisez toujours des gants de sécurité et des chaussures fermées.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiente est inférieure à 5^ ou supérieure à 35^ .
• L'appareil doit être installé sur un sol plat, stable, résistant à la chaleur et propre.
  Assurez-vous que de l'air circule entre l'appareil et le sol.
• Déplacez toujours l'appareil en position verticale.
• La surface arrrière de l'appareil doit être positionnée contre le mur.
• Une fois l'appareil installé à son emplacement permanent, vérifie qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Ne branche la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
  L'appareil doit être relié à la terre.
• Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau.
  Utilisez toujours une prise de courant de sécurité correctement installée.
  N'utilisez pas d'adaptateurs multiprises ni de rallonges.
• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• Ne touche jamais le cable d'alimentation ni la fiche avec des mains mouillées.
• Cet apparéil est conforme aux directives CEE.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessure, de chic électrique, d'incendie, de brûlures ou de dommage matériel à l'appareil.

• Cet apparéil est exclusivement destiné à une'utilisation domestique.
• Ne séchez pas d'articles endommages (déchirés, effiloché) contenant un rembourse ou un garnissage.
• Séchez uniquement les textiles adaptés au séchage dans un sechelinge. Suivez les instructions figurant sur l'étiquette des textiles.
• Si vous avez lavé votre linge avec un produit détachant, lancez un cycle de rinçage supplémentaire avant de démarrer le sèche-linge.
• N'utilisez pas l'eau de condensation/ distillée pour préparer des boissons ni pour cuisiner. Elle peut entraîner des problèmes de santé chez les personnes et les animaux domestiques.
• Ne montez pas sur la porte ouverte de l'appareil et ne vous asseyez pas dessus.
• N'introduisez pas de linge non essoré dans un séche-linge.

2.4 Entretien et nettoyage

AVERTISSEMENT!

Risque de blessure corporelle ou de dommages matériels.

• Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Faites attention lorsque vous nettoyez l'appareil pour éviter d'endommager le système de refroidissement.

2.5 Compresseur

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Dans le sèche-linge, le compresseur et son système sont replis d'un agent spécial ne contenant pas d'hydrochlorofluorocarbaires. Ce circuit doit rester hermétique. Tout endommagement du circuit peut entraîner uneuite.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique et de l'arrivée d'eau.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans le tambour.
• Jetez l'appareil en vous conformant aux exigences locales relatives à la mise au rebut des Déchets d'équipements électriques et électroniques (DEEE).

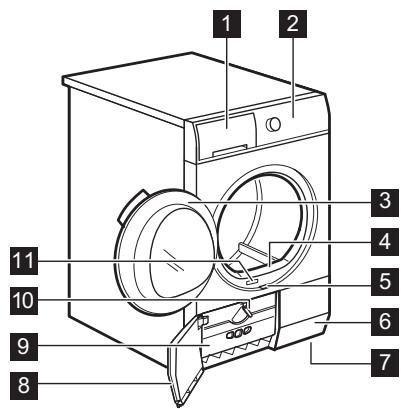

3. DESCRIPTION DE L'APPAREIL

Pour vous facilitier le
chargement du linge ou
l'installation,le hublot est
réversible.(Reportez-vous a
la notice séparée.)

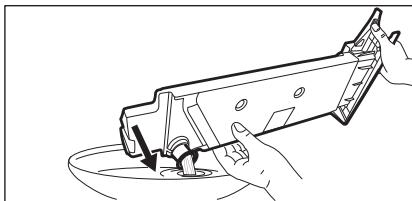

1 Bac d'eau de condensation
2 Panneau de commande
3 Hublot de l'appareil

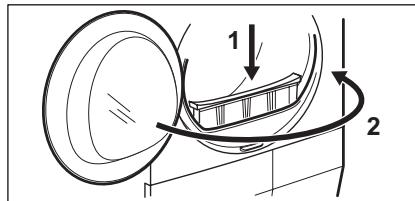

4 Filtre principal
5 Touche d'ouverture de la trappe du condenseur thermique
6 Fentes de circulation d'air
7 Pied régliable

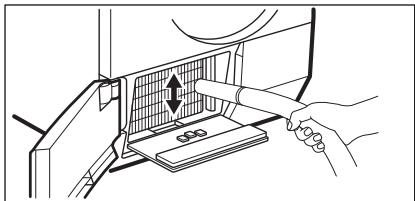

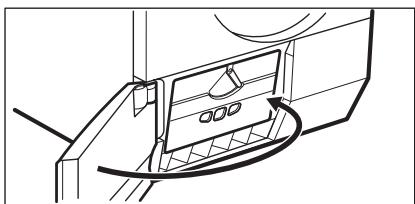

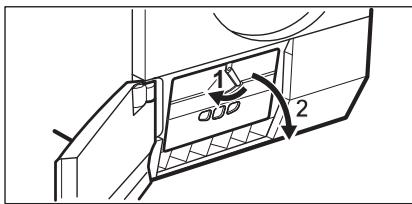

8 Trappe du condenseur thermique
9 Cache du condenseur thermique

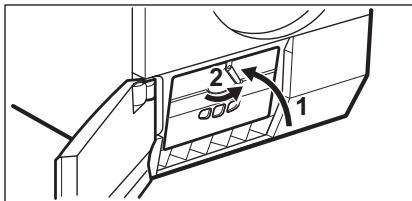

10 Manette de verrouillage du cache du condenseur thermique
11 Plaque de calibrage

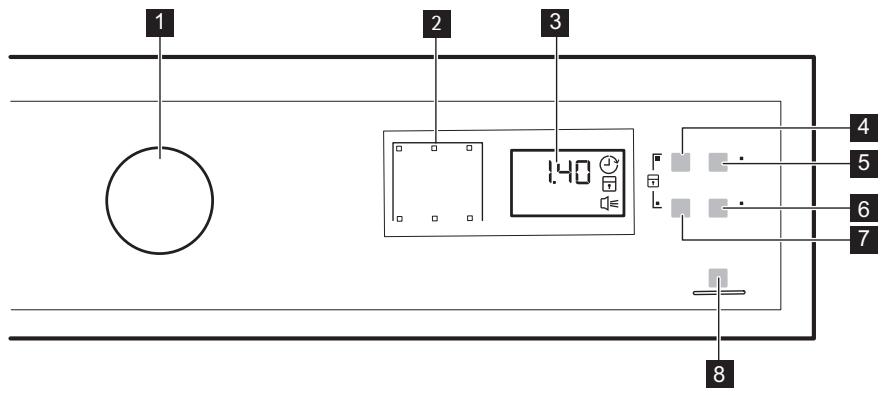

4. PANNEAU DE COMMANDE

1 Sélecteur de programme et touche ARRÊT ①
2 Voyants
3 Écran
4 Touche Minuterie
5 Touche Départ Différé
6 Touche Signal Sonore
7 Touche Anti-froissage

3 Touche Départ/Pause

Appuyez sur les touches, dans la zone portant le symbole ou le nom de l'option. Ne portez pas de gants lorsque vous utilisez le bandeau de commande. Assurez-vous que le bandeau de commande est always propre et sec.

4.1 Voyants

Voyants	Description
||||	Phase de séchage
♀	Phase de refroidissement
®	Phase anti-froissage

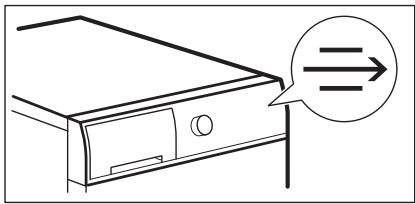

⇒	Condenseur

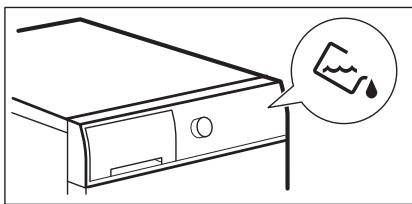

♀	Bac d'eau de condensation

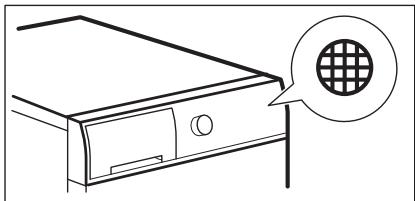

®	Filtre
➀	Départ différé
®	Sécurité enfants
♀	Signaux sonores

1. TABLEAU DES PROGRAMMES

Voyants	Description
2 . 0 0	Durée du programme
1 0 ' - 2 . 0 0	Durée du séchage
3 0 ' - 2 0 h	Durée du départ différé

Programme	Charge 1)	Propriétés / Étiquette d'entretien des texti-les 2)
3) Coton Eco	8 kg	Le cycle peut être utilisé pour sécher du coton avec le degré de séchage « Coton - prêt à ran-ger», avec des économies d'énergie maximales.
Coton Très sec	8 kg	Degré de séchage : très sec.
Coton Prêt à Ranger	8 kg	Le cycle défini pour sécher tous types de cotons prêts à être ran-gés (prêt à ranger).
Coton Prêt à repasser	8 kg	Degré de séchage : vêtements à repasser.
Synthétiques Très sec	3,5 kg	Degré de séchage : très sec.
Synthétiques Prêt à Ranger	3,5 kg	Degré de séchage : prêt à ran-ger.
Repassage Facile	1 kg (ou 5 chemi-ses)	Vêtements facibles à entretenir demandant un minimum de re-passage. Les résultats de sé-chage peuvent varier en fonction du type de textile. Dépliez-les le plus possible avant de les placer dans l'appareil. Une fois le programme terminé, sortez immédiatement les articles et accro-chez-les sur un cinctre.
Minuterie	5 kg	Avec ce programme, vous pou-vez utiliser l'option Minuterie et régler la durée du programme. Le temps de séchage doit être adapté à la charge, par ex. 2 heures pour 5 kg de coton.
Jeans	8 kg	Vêtements décontractés tels que les jeans, les sweats, avec diffé-rentes épaisleurs de tissu (par ex. au niveau du poignet, du col ou des coutures).
Sport	2 kg	Tenues de sport, textiles fins et légers, en microfibres, en poly-ester.
Draps	3 kg	Linge de lit comme des draps simples et doubles, des taies d'oreillers, des couvre-lits.
Soie	1 kg	Soie adaptée au sèche-linge.
Laine	1 kg	Lainages. Sèchage en douceur des lainages lavables. Sortez immédiatement les articles une fois le programme terminé.
Mixtes	3 kg	Cotons et textiles synthétiques. Programme basse température. Programme délicat avec de l'air chaud.

1) Poids maximal des articles secs.
2) Pour connaître la signification des symboles de textiles, consultez le chapitre CON-SEILS: Préparation du linge.
3) Le programme Coton Pré à Ranger ECO est le « programme coton standard » selon la réglementation de la Commission UE n° 392/2012. Il est ajusté pour le séchage de linge en coton humide normal. Il s'agit du programme le plus économique en termes de consommation d'énergie pour secher du linge en coton humide.

6 OPTIONS

6.1 Minuterie

Cette option est uniquement compatible avec le programme Minuterie. Vous pouvez régler la durée du programme, d'un minimum de 10 minutes à un maximum de 2 heures. Le réglage de la durée doit correspondre à la quantité de linge dans l'appareil.

Nous vous recommendons de regler une durée plus courte pour les petites quantités de linge ou pour un seul article.

6.2 Anti-froissage

Prolonge la phase anti-froissage (30 minutes) à la fin du cycle de sechage jusqu'à 90 minutes. Àpres la phase de sechage, le tambour tourne quelques fois pour empêcher le linge de se froisser. Le linge peut être retire durant la phase anti-froissage.

6.3 Signal Sonore

l'alarme se fait entendre :

• à la fin du cycle
  au début et à la fin de la phase anti-froissage
• lors de l'interruption du cycle

Par défaut, l'alarme est activée. Vous pouvez utiliser cette fonction pour activer ou désactiver l'alarme sonore.

Vous pouvez activer l'option Signal Sonore avec tous les programmes.

6.4 Tableau des options

Programmes1)	Anti-froissage	Minuterie
Coton Eco	■
Coton Très sec	■
Coton Prêt à Ranger	■
Coton Prêt à repasser	■
Synthétiques Très sec	■
Synthétiques Prêt à Ranger	■
Repassage Facile	■
Minuterie	■	■
Jeans	■
Sport	■
Draps	■
Soie	■
Laine
Mixtes	■

1) Conjointement au programme, vous pouvez régler 1 ou plusieurs options. Pour les activer ou les désactiver, appuyez sur la touche correspondante.

7. RÉGLAGES DE BASE

A. Minuterie Touche
B. Départ Différé Touche
C. Signal Sonore Touche

D. Anti-froissage Touche
E. Départ/Pause Touche

7.1 Fonction Sécurité enfants

Cette option empêche les enfants de jourer avec l'appareil pendant le déroulement d'un programme. Le sélecteur de programme et les touches sont verrouillés.

Seule la touche ARRÉT ① est déverrouillée.

Activation de l'option Sécurité enfants :

1. Utilisez le sélection de programme pour sélectionner un programme.
2. Attendez environ 8 secondes.
3. Appuyez simultanément sur les touches (A) et (D) et maintenez-les enforcées. Levoyant Sécurité enfants s'allume.

Levoyant Sécurité enfants s'allume.

Vous pouvez désactiver
l'option Sécurité enfants
pendant le déroulement d'un programme. Appuyez sur les mêmes touches et maintenez-les enforcées jusqu'à ce que le voyant de la sécurité enfants s'éteigne.

7.2 Réglage du degré d'humidité résiduelle dans le linge

Pour modifier le degré d'humidité résiduelle dans le linge par défaut :

1. Utilisez le sélection de programme pour sélectionner un programme.
2. Attendez environ 8 secondes.
3. Appuyez simultanément sur les touches (A) et (B) et maintenez-les enforcées.

L'un de ces voyants s'allume :

• [0_ linge séché au maximum

• [0] = linge plus sec
  □ linge sec standard

• Appuyez à plusieurs reprises sur la touche (E) jusqu'à ce que levoyant du niveau correct s'allume.

• Pour confirmer le réglage, appuyez simultanément sur les touches (A) et (B) et maintenez-les enforcées pendant environ 2 secondes.

8. AVANT LA PREMIÈRE UTILISATION

L'emballage à l'arrière du tambour se retire automatiquement lorsque le sèche-linge est allumé pour la première fois. Il se peut que vous entendiez du bruit.

Avant la première utilisation de l'appareil :

• Nettoyez le tambour du sèche-linge avec un chiffon humide.
• Lancez un programme d'une heures avec du linge humide.

Au début du cycle de séchage (3 à 5 premières minutes) le niveau sonore peut être légèrement plus fort. Ceci est d'au démarrage du compréseur. Ce phénomène est normal sur tous les appareils fonctionnant avec un compréseur comme les réfrigérateurs et congélateurs.

9. UTILISATION QUOTIDIENNE

9.1 Demarrage d'un programme sans départ différé

1. Préparez le linge et chargez l'appareil.

ATTENTION!

Assurez-vous que le hublot est fermé et que le linge n'est pas coincidence entre le hublot de l'appareil et le joint en caoutchouc.

1. Reglez le programme et les options adaptés au type de charge. L'affichage indique la durée du programme.

Lorsque le programme Coton est selectionné, le temps de séchage affché s'applique à une charge de 5 kg dans des conditions normales. Les veritables temps de séchage dépendent du type de charge (quantité et composition), de la température ambiente et du taux d'humidité dans votre linge après la phase d'essorage.

1. Appuyez sur la touche Départ/Pause.
   Le programme démarre.

9.2 Démarrage du programme avec départ différé

1. Réglez le programme et les options adaptés au type de charge.
2. Appuyez à plusieurs reprises sur la touche de départ différé jusqu'à ce que l'écran indique la durée de départ différé souhaitée.

Vous pouvez différer le depart d'un programme d'un minimum de 30 minutes à un maximum de 20 heures.

1. Appuyez sur la touche Départ/Pause.
   Le décompte du départ différé s'affiche.
   Lorsque le décompte est terminé, le programme démarre.

9.3 Changement de programme

1. Tournez le sélecteur de programme sur la position ① ARRET
2. Sélectionnez le programme.

9.4 À la fin du programme

Une fois le programme terminé :

• Un signal sonore intermittent retentit.
  Levoyant clignote.
  Levoyant clignote.
  LevoyantDepart/Pause est allumé. L'appareil continue a effectuer la phase anti-froissage pendant environ 30 minutes.

La phase anti-froissage évite les pris du linge.

Vou puevez夕阳er le linge avant la fin de la phase anti-froissage. Pour deilleurs résultats, nous you recommandons de ne夕阳er le linge que lorsque la phase est presque terminée.

Lorsque la phase anti-froissage est terminée :

Levoyant est allumé mais ne clignote pas.
Levoyant est allumé mais ne clignote pas.
LevoyantDepart/Pause s'eteint.

1. Tournez le sélecteur de programme sur la position ① ARRÉT
2. Ouvrez la porte de l'appareil.
3. Sortez le linge.
4. Fermez la porte de l'appareil.

Pensez toujours à nettoyer le filtré et à vider le bac d'eau de condensation lorsqu'un programme est terminé.

9.5 Fonction de veille

Pour réduire la consommation d'énergie, cette fonction est eint automatiquement l'appareil :

Au bout de 5 minutes si vous ne lancez aucun programme.

Au bout de 5 minutes après la fin du programme de lavage.

10. CONSEILS

10.1 Préparation du linge

Fermez le fermétures à glissière.
- Fermez les boutons des housses de couette.
- Ne laisses pas de cordons ni de rubans dénoués pour le séchage (par exemple des cordons de tablier). Nouez-les avant de démarrer le programme.
- Videz les poches.
- Retournez les articles ayant un revêtement interieur en coton. Le revêtement en coton doit être tourné vers l'extérieur.
- Sélectionnez toujours le programme le plus ajusté au type de linge.

• Ne mélangez pas les couleurs fonçées et les couleurs claires.
  Utilisez un programme adapté pour le coton, le jersey et la bonneterie pour éviter qu'ils ne rétrécissant.
• Ne dépassez pas la charge maximale indiquée dans le chapitre des programmes ou sur l'affichage.
• Sèchez uniquement du linge adapté au sèche-linge. Reportez-vous aux étiquettes des vêtements.
• Ne sechaç pas les grands articles et les petits articles ensemble. Les petits articles peuvent se coincer dans les grands et ne pas sechaç correctement.

Étiquette d'en-tretien du texti-le	Description
	Linge adapté au sèche-linge.
	Linge adapté au sèche-linge à haute température.
	Linge adapté au sèche-linge à basse température uniquement.
	Linge non adapté au sèche-linge.

11. ENTRETIEN ET NETTOYAGE

11.1 Nettoyage du filtré

1.

2.

3.

4.

5.1)

1.
   1) Si nécessaire, nettoyez le filtré avec une Brosse sous un filt d'eau chaude du robinet et/ou avec un aspirateur.

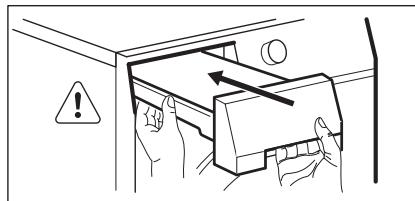

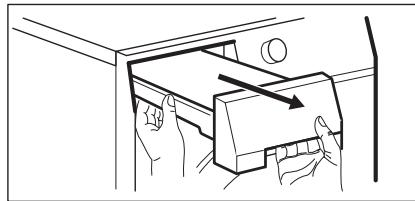

11.2 Vidange du bac d'eau de condensation

1.

2.

3.

4.

Vous pouvez utiliser l'eau du bac d'eau de condensation comme eau distilled (par exemple pour les fers à vapeur). Avant d'utiliser l'eau, éliminez les résidus avec un filtré.

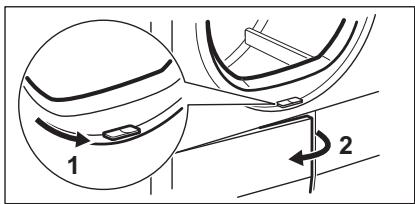

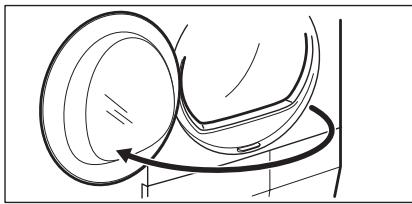

11.3 Nettoyage du condenseur

1.
3.

5.

7.

2.
4.

6

ATTENTION!

Ne touche pas les surfaces métalliques à mains dues.

Risque de blessure. Portez des gants de protection.

Nettoyez-les doucement pour ne pas endommager la surface métallique.

11.4 Nettoyage du tambour

AVERTISSEMENT!

Débranchez l'appareil avant de le nettoyer.

Utilisez un détergent savonnieux doux standard pour nettoyer la surface interne du tambour et ses aubes. Séchez les surfaces nettoyées avec un chiffon doux.

ATTENTION!

N'utilise pas de matieres abrasives ou de laine d'acier pour nettoyer le tambour.

11.5 Nettoyage du bandeau de commande et de l'enveloppe

Utilisez un détergent savonnex neutre standard pour nettoyer le bandeau de commande et le boitier.

Nettoyez-les à l'aide d'un chiffon humide.
Sechez les surfaces nettoyées avec un chiffon doux.

ATTENTION!

Ne nettoyez pas l'appareil à l'aide de produits de nettoyage pour meubles ou autres pouvant entraîner une corrosion.

11.6 Nettoyage des fentes de circulation d'air

Utilisez un aspirateur pour retarder les peluches des fentes de circulation d'air.

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème	Solution possible
L'appareil ne s'allume pas.	Assurez-vous que la fiche du cable d'alimentation est bien insérée dans la prise de courant.
	Vérifiez le fusible dans la boîte à fusibles (installation domestique).
Le programme ne démarre pas.	Appuyez sur Départ/Pause.
	Vérifiez que la porte de l'appareil est fer-mée.
Le hublot de l'appareil ne ferme pas.	Vérifiez que le filtre est correctement installé.
	Assurez-vous que le linge n'est pas coin-cé entre le hublot de l'appareil et le joint en caoutchouc.
L'appareil s'accête en cours de fonction-nement.	Vérifiez que le bac d'eau de condensa-tion est vide. Appuyez sur la touche Dé-part/Pause pour relancer le programme.
La durée du cycle est trop longue ou n'of- fre pas des résultats de séchage satisfai-sants.1)	Assurez-vous que le poids du linge est ajusté à la durée du programme.
	Assurez-vous que le filtre est propre.
	Le linge est trop mouillé. Essorez une nouvelle fois le linge dans le lave-linge.
	Assurez-vous que la température de la pièce est comprise entre +5 °C et +35 °C. La température ambiente optimale est comprise entre 19 °C et 24 °C.
	S'électionnez le programme Minuterie ou Très sec.2)
L'affichage indique Err.	Si vous souhaitez sélectionner un nouveau programme, vous nevez étéindre puis rallumer l'appareil.
	Assurez-vous que les options sont compatibles avec le programme.
L'affichage indique (par ex. E51).	Éteignez puis rallumez l'appareil. Démarrez un nouveau programme. Si le problème persisté, contactez le service après-venture.

1) Le programme s'arrête automatiquement au bout de 6 heures
2) Il est possible que certaines parties des gros articles à secher restent humides (par ex. les draps).

Si les résultats de sechage ne sont pas satisfaisants

Le programme régle n'était pas adaptable.
Le filtr est obstrue.
Le condenseur est obstrué.
- Vous avez introduit trop de linge dans l'appareil.
- Le tambour est sale.
Réglage erroné du capteur de conductivité (reportez-vous au

chapitre « Réglages - réglage du degré d'humidité résiduelle dans le linge » pour un meilleur réglage).

• Les fentes de circulation d'air sont obstruées.
• La température de la pierce est trop élevée ou trop BASSE (la température optimale est comprise entre 19^ et 24^ )

13. DONNÉES TECHNIQUES

Hauteur x Largeur x Profondeur	850 x 600 x 600 mm (maximum 665 mm)
Profondeur max. avec hublot ouvert	1100 mm
Largeur max. avec hublot ouvert	950 mm
Hauteur régable	850 mm (+ 15 mm - réglage des pieds)
Capacité du tambour	118 l
Charge maximale	8 kg
Tension	230 V
Fréquence	50 Hz
Niveau de puissance sonore	67 dB
Puissance totale	900 W
Classe d'efficacité énergétique	A+
Consommation énergétique du programme standard pour le coton avec une charge complète. 1)	2,60 kWh
Consommation énergétique du programme standard pour le coton avec une charge partielle. 2)	1,38 kWh
Consommation énergétique annuelle3)	308,20 kWh
Puisance absorbée en mode « Veille »4)	0,50 W
Puisance absorbée en mode étant 4)	0,50 W
Type d'utilisation	Domestique
Température ambiente permise	+ 5 °C à + 35 °C
Niveau de protection contre l'infiltration de particules solides et d'humidité assures par le couvercle de protection, excepté là où l'équipementasse tension ne dispos-se d'aucune protection contre l'humidité	IPX4
Ce produit contient des gaz à effet de serre, hermétiquement scellés
Désignation du gaz	R134a
Poids	0,300 kg
Potentiel global de réchauffement (GWP)	1430

1) Conformément à la norme EN 61121. 8 kg de coton, essoré à 1 000 tr/min.
2) Conformément à la norme EN 61121. 4 kg de coton, essore à 1 000 tr/min.
3) Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme standard pour le coton, avec une charge complète ou partielle, et la consommation des modes BASSE consommation. La consommation énergétique réelle par cycle dépendra de l'utilisation de l'appareil (NORME (EU) No 392/2012).
4) Conformément à la norme EN 61121.

Les informations fournies dans le tableau ci-dessus sont conformes à la directive d'application 392/2012 de la réglementation 2009/125/EC de la commission européen.

13.1 Données de consommation

Programme	Vitesse d'essorage / humidité résiduelle	Temps de séchage 1)	Consommation énergétique2)
Coton Eco 8 kg
Prêt à Ranger	1400 tr/min / 50%	147 min.	2,03 kWh
	1000 tr/min / 60%	179 min.	2,60 kWh
Prêt à repasser	1400 tr/min / 50%	113 min.	1,47 kWh
	1000 tr/min / 60%	135 min.	1,79 kWh
Coton Eco 4 kg
Prêt à Ranger	1400 tr/min / 50%	86 min.	1,14 kWh
	1000 tr/min / 60%	102 min.	1,38 kWh
Synthétiques 3,5 kg
Prêt à Ranger	1200 tr/min / 40%	58 min.	0,71 kWh
	800 tr/min / 50%	72 min.	0,90 kWh

1) Pour les charges partielles, la durée du cycle est plus courte et l'appareil utilise moins d'énergie.
2) Si la température ambiente n'est pas adaptée et/ou si le linge est mal essore, la durée du cycle peut-être prolongée et la consommation d'énergie peut augmenter.

14. FICHE D'INFORMATIONS DU PRODUIT EN REFERENCE À LA RÉGLEMENTATION DE L'UE 1369/2017

Fiche d'informations du produit
Marque	Electrolux
Modèle	EW7H4802SC, PNC916098565
Capacité nominale en kg	8
sèche-linge domestique à tambour est à évacuation d'air ou à condensation	Condenseur
Classe d'efficacité énergétique	A+
Consommation d'énergie en kWh par an, sur la base de 160 cycles de séchage pour le programme coton standard à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie par cycle dépend des conditions d'utilisation de l'appareil.	308,20
sèche-linge domestique à tambour automatique ou sèche-linge domestique à tambour non automatique	Automatique
consommation d'énergie pour le programme coton stan-dard à pleine charge in kWh	2,60
consommation d'énergie pour le programme cotton standard à demi-charge in kWh	1,38
consommation d'énergie pondérée en mode arrêt en W	0,50
consommation d'électricité en mode laissé sur marche en W	0,50
durée du mode laissé sur marche en minutes	10
le «programme cotton standard» à pleine charge et à demi-charge est le cycle de séchage standard auquel se rapportent les informations qui figurent sur l'étiquette et sur la fiche. Ce programme convient pour le séchage de textiles en coton normalement humides et qu'il constitue le programme le plus efficace en termes de consommation d'énergie pour le coton.
durée pondérée du programme pour le "programme cotton standard à pleine charge et à demi-charge" en minutes	135
durée pondérée du programme pour le "programme cotton standard à pleine charge" en minutes	179
durée du programme pour le "programme cotton standard à demi-charge" en minutes	102
Classe de taux de condensation sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces)	B
taux de condensation moyen du programme cotton standard à pleine charge en pourcentage	81
taux de condensation moyen du programme cotton standard à demi-charge en pourcentage	81
le taux de condensation pondéré du "programme cotton standard à pleine charge et à demi-charge"	81
niveau de puissance acoustique in dB	67
Appareil intégrable O/N	Non

Les informations fournies dans le tableau ci-dessus sont conformes à la directive d'application 392/2012 de la réglementation 2009/125/EC de la commission européen.

15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les apparèils portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

FRANCE ONLY

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR
