Aria CC900 Black HG - Enceinte audio FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte centrale 2 voies bass-reflex
Marque	Focal
Modèle	Aria CC900 Black HG
Dimensions (H x L x P)	200 x 533 x 245 mm
Poids	10,5 kg
Impédance nominale	8 Ω
Impédance minimale	4,3 Ω
Sensibilité (2,83V/1m)	91 dB
Puissance ampli recommandée	40 - 200 W
Fréquence de filtrage	2800 Hz
Réponse en fréquence (±3 dB)	57 Hz - 28 kHz
Réponse à -6 dB	50 Hz
Haut-parleurs	2 x Grave/Médium Flax 16,5 cm, 1 x Tweeter TNF à dôme inversé Al/Mg 25 mm
Technologies	Membrane Flax, tweeter TNF à dôme inversé, système Powerflow, guide d'ondes, grille magnétique
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; utiliser un chiffon humide pour les taches ; plaque de verre avec produit lave-vitre ; ne pas utiliser de solvants ou produits corrosifs
Sécurité	Ne pas exposer à une source de chaleur ; laisser les grilles de protection en place pour protéger le tweeter ; respecter la polarité des connexions
Pièces détachées et réparabilité	Contacter le revendeur Focal pour tout problème ; garantie 2 ans (France) ; ne pas tenter de réparer soi-même
Informations générales	Enceinte centrale pour home-cinéma ; finition Black High Gloss ; livrée avec chiffon de nettoyage

FOIRE AUX QUESTIONS - Aria CC900 Black HG FOCAL

Quelle est la puissance d'amplification recommandée pour l'enceinte Aria CC900 ?

La puissance recommandée est comprise entre 40 W et 200 W. Un amplificateur de puissance insuffisante peut causer une saturation et endommager le tweeter.

Comment connecter les câbles à l'enceinte Aria CC900 ?

Utilisez des câbles dénudés (jusqu'à 4 mm) ou des fourches. Les bornes bananes sont obstruées par des opercules en plastique qu'il ne faut pas retirer. Respectez impérativement la polarité : connectez le bornier '+' à la sortie positive de l'amplificateur et le '-' à la négative.

Où placer l'enceinte centrale Aria CC900 pour un home-cinéma optimal ?

Placez l'enceinte centrale à proximité de l'écran, idéalement sous le téléviseur ou au pied d'un écran de projection. Elle doit être orientée vers la zone d'écoute pour une restitution réaliste des dialogues.

Quelle est la période de rodage des enceintes Aria 900 ?

Les haut-parleurs nécessitent une période d'adaptation de quelques semaines. Pour accélérer le rodage, faites fonctionner les enceintes une vingtaine d'heures consécutives à volume modéré.

Comment nettoyer l'enceinte Aria CC900 en finition Black High Gloss ?

Dépoussiérez avec un chiffon sec. Pour les taches, utilisez un chiffon humide. La plaque de verre se nettoie avec un produit lave-vitre classique et un chiffon doux. N'utilisez jamais de solvants, alcools ou produits corrosifs.

Puis-je utiliser l'enceinte Aria CC900 avec d'autres marques d'enceintes ?

Pour une parfaite concordance des timbres en home-cinéma, il est fortement recommandé d'utiliser des enceintes de la gamme Aria 900 (avant, surround). Mélanger les marques peut altérer la cohérence sonore.

Que faire si le son est dur ou agressif ?

Cela peut être dû à une acoustique trop réverbérante. Ajoutez des matériaux absorbants (tapis, rideaux, canapés) pour réduire les résonances. Évitez les surfaces réfléchissantes excessives.

Comment éviter d'endommager le tweeter ?

Laissez toujours la grille de protection en place pour protéger le dôme en alliage aluminium/magnésium. Ne touchez pas le dôme et évitez les chocs. Assurez-vous que l'amplificateur ne sature pas.

Quelle est la garantie de l'enceinte Focal Aria CC900 ?

En France, la garantie est de 2 ans à compter de la date d'achat. Elle n'est pas transférable en cas de revente. Pour les autres pays, les conditions sont fixées par le distributeur local.

Comment optimiser le positionnement de l'enceinte centrale ?

Pour une écoute home-cinéma, placez l'enceinte centrale à la même hauteur que les oreilles, idéalement sous ou au-dessus de l'écran. Évitez de la coller au mur pour ne pas exacerber les graves. Utilisez la règle A

Questions des utilisateurs sur Aria CC900 Black HG FOCAL

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Titre de la question

Détaillez le problème

Votre prénom / pseudo

Email (notif uniquement)

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Publier ma question

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Enceinte audio au format PDF gratuitement ! Retrouvez votre notice Aria CC900 Black HG - FOCAL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Aria CC900 Black HG de la marque FOCAL.

MODE D'EMPLOI Aria CC900 Black HG FOCAL

User manual / Manuel d'utilisation

English page 5
Français page 14

F

Nous you remercions d'avoir choisi les enceintes Focal et de partager avec nos notre philosophie "the Spirit of Sound". Ces enceintes de haute technicite integrent les ultimes perfectionnements Focal en matière de conception de hautparleurs pour la haute fidèle et le home cinema. Afin d'exploiter toutes leurs performances, nos you conseillons de dire les instructions de ce livre puis de le conserver avec precaution pour vous y referrer ulterieurement.

GB

Les haut-parleurs utilisés dans les enceintes de la gamme Aria 900 sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au moins de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontres et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures consécutives. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Aria 900.

Contenu du carton :

• 1 enceinte (905, 906 : 2 enceintes)
  1 manuel utiliseur
• 1 chiffon de nettoyage (finition Black High Gloss)
• 1 clé pour ajustement des pointes [926, 936, 948]
• 1 socle en alliage d'aluminium (926, 936, 948)
  4 vis + clé Allen (926, 936, 948)
• 1 kit de fixation mural Polyfix (SR900)

Pour validation de la garantie Focal-JMlab, merci de nous returner la garantie jointe dans les 10 jours.

\section*{Caracteristiques}

Tweeter TNF à dôme inversé® en alliage Aluminium / Magnésium : le tweeter développé pour les produits de la gamme Aria 900 utilise la technologie du dôme inversesexclusive à Focal, permettant un transfert optimal de l'énergie et une directivité limitée. L'alliage Aluminium/Magnésium du dôme garantit des performances exceptionnelles en matière de rigidity et d'amortissement. Les propriétés mécaniques de la nouvelle suspension en Poron, un polymère d'urthane micro cellulaire à cellules ouvertes, apportent de nombreux avantages : excellente stabilité dimensionnelle, pas de dégradation dans le temps. Le bénéfice du Poron sur ce tweeter est évident en termes de linéarité et de baisse de la distorsion. Il en résultat un son plus soyeox et précis, avec une plus grande richesse harmonique. Le support du tweeter intégre un guide d'ondes qui maximise la directivité horizontale et minimise les diffractions.

Haut-parleurs de grave et medium a membrane Flax (Lin)®: toutes les membranes des haut-parleurs de la gamme Aria sont fabriquées avec la technologie sandwich Flax. Le Flax (Lin)®est un écotextile aux propriétés structurelles étonnantes : léger, rigide et bien amorti, pour une plus grande neutralité des timbres et une(Meilleure définition.

Grille de protection à attache magnétique : facilité de mise en place, design plus moderne.

Système Powerflow : vitesse de l'air dans les événés divisée par deux par rapport à la technologie traditionnelle.

Pas de compression dynamique dans le grave.

Évent profile : grave puissant sans distorsion.

Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profund.

Connexions des cables fiables et polyvalentes, couple de serrage elevé.

Pointes de découplage fournies.

A

B

d1 = d2 ≥ d3

C

D
E
F

Fixation de la base avec l'enceinte [926, 936, 948]

Pour fixer la base à l'enceinte, returnez tout d'abord l'enceinte en la faisant reposer sur sa partie supérieure (posée sur la cale d'emballage) et en prénant soin de ne pas endommager l'ébénisterie/plaque de verre ou les haut-parlcles pendant l'opération. Posez la base sur l'enceinte et mettez en position les 4 vis fournies. Serrez à l'aide de la clé Allen (fig. A).

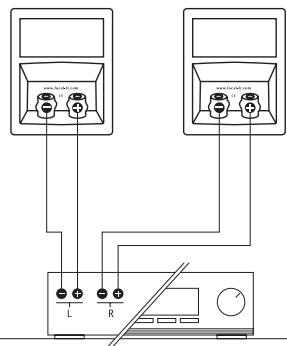

Branchements

Les connecteurs des Aria 900 assurent des contacts friables et polyvalents, pour cables dénudés (jusqu'à 4 mm de diamètre) ou des fourches. Les bornes bananes sont obstruées pour être en conformité avec les normes électriques et de raccordement en viqueur dans certains pays. Ne pas retirer les opercules en plastique.

ll est imperatif de resterla polarite des enceintes. Le connecteur marquee " + " doit etre connecte sur la sortie correspondante de l'amplificateur, le connecteur marque " " , sur la borne negative (fig.B). Si cette condition n'est pas respectee, l'imag stereo et la perception du grave se degraderont considereable.

Choix de l'emplacement

Vos enceintes Aria 900 ont ete estudiees pour restituer le plus fidlement possible toutes les formes de musiques ou programmes Home Cinema. Il conviellt toutefois d'observer quelques regles simples pour optimier leurs performances, garantir un bon équilibre tonal et une image sonore réalisté.

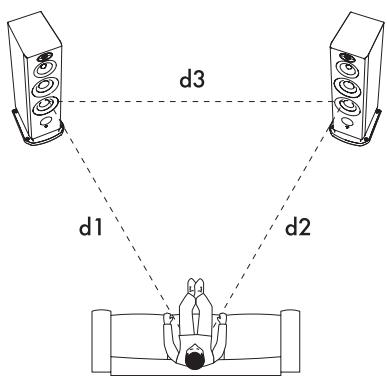

Les enceintes devont être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle équilatéral avec cette-ci. Il est néanmoins possible de faire varier ces distances pour couver le compromis idéal en fonction des conditions d'aménagement particulières (fig. C).

Les enceintes devont etre placees à la meme hauteur sur un meme plan horizontal. Idealement, le tweeter sera placed au niveau des oreilles de I'auditeur au point d'ecoute habitual (fig. D).

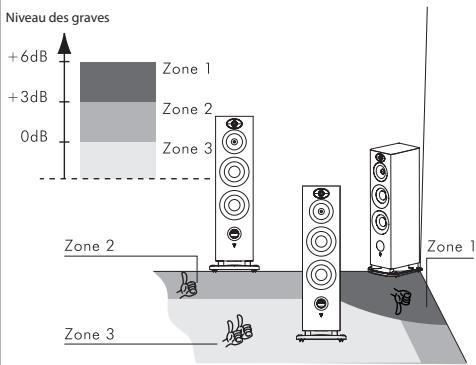

Ne placez pas les enceintes trop pres d'un angle de la piece et evitez de trop les rapprocher d'un mur. Ceci aura pour effet d'excitier certaines resonances du local et d'augmenter artificiellement le niveau du grave. A contrario, si le niveau de grave est juged insuffisant, on pourra tenter de rapprocher les enceintes des murs pour reequilrrez le nivea de grave (fig. E).

Optimisation

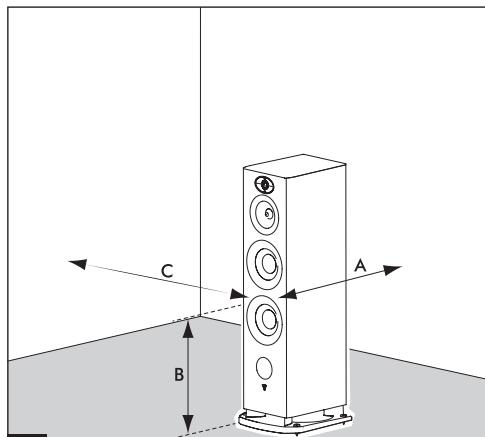

Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :

Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande A < B < C , la relation B^2 = AC définit la position ideale de l'enceinte.

• Exemple :

Si le centre du boomer est éloigné du mur arrêté de 50 cm (A) et à 60 cm du sol (B), alors le mur lésral sera idéalement à 72 cm (C = B^2 /A = 72cm) (fig. F).

Conseils d'utilisation

Le comportement des enceintes Aria 900 dépend de l'acoustique du local d'écoute, du bon positionnement des enceintes dans celui-ci et de l'emplacement de l'auditeur. Il est possible d'interagir sur ces éléments pour corriger ou améliorer un effet recherché.

La perception stéreophonique est imprecise et mal centrée : essayez de rapprocher les enceintes l'une de l'autre et/ou orientez-les vers le point d'écoute.

Le son est dur, agressif : l'acoustique de votre local est probablement trop réverbérante. Envisagez l'utilisation de matérielux absorbants (tapis, canapé, tentures murales, ridesau...) et refléchissants (mobiliar) pour absorber ou diffuser les résonances.

Le son est "plat", étouffé: excesses de matérielux absorbants dans la pierce, le son est bouché, sans relief. Recherche un meilleur compromis entre les matérielux absorbants et reflèchissants de votre interieur.

D'une maniere générale, on chercha à ce que le mur place derrière les enceintes soit de nature réfléchissant pour que le son se développement correctement. À l'inverse, le mur place derrière la zone d'écoute sera idéalement absorbant pour éviter que des réflexions arrirée ne viennent "polluer" la perception de l'image stéréophonique. Le mobilier pourra être place judicieusement sur les murs lateraux pour diffuser les ondes sonores afin d'évier d'excluter certaines zones de fréquences notamment dans le Médium (suppression du "flutter écho").

Choix des enceintes

Les enceintes Aria 900 ont eté mises au point pour fonctionner en stéreo comme en Home Cinéma. Si vous possedez déjà des enceintes Aria 900 à l'avant et désirez évoluer vers le Home Cinéma, il est capital d'utiliser une enceinte centrale et des enceintes surround Aria 900. Il s'agit de la seule solution envisageable pour vous garantir une parfait concordance de timbres et une répartition à la fois réalisée et cohérente des effets tridimensionnels dans la piece.

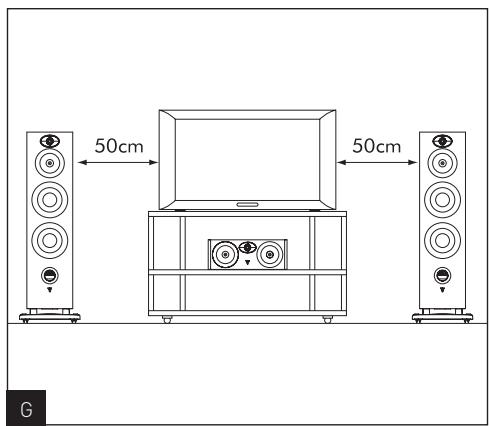

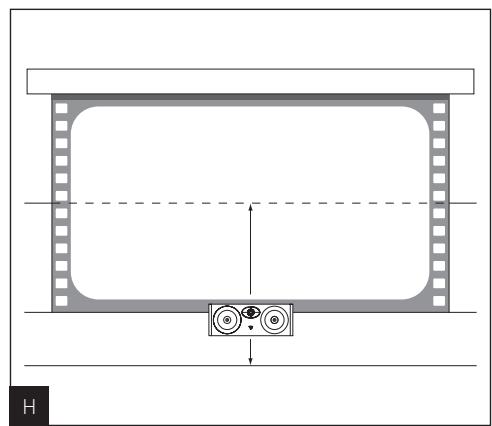

Placement de l'enceinte centrale

L'enceinte centrale doit être placée à proximé de l'écran pour une restitution réalisée des dialogues. Elle peut être placée sous le téléviseur si le meuble TV le permet (fig. 6).

Si un écran de projection standard est utilisé, l'enceinte centrale devra être placee au pied de I'ecran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors etre placee derriere I'ecran, vers la moitiéasse de celui-ci (fig. H).

Placement des enceintes surround

La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1 ou 7.1 permet aujourd'hui d'obtenir une très grande diversité d'effets surround. Lechioix du placement des enceintes surround est donc déterminant pour l'obtention d'un espace tridimensionnel réaliste.

L'objet visé est d'obtenir dessons suffisamment diffus et difficiles à localiser par l'application de quelques règles de base.

Évitez de placer les enceintes surround trop en arrière de la zone d'écoute, car la perception s'en trouvera dégradée.

Privilégiez un placement sur les murs lateraux pour obtenir des effets sonores plus enveloppants [fig. I, J].

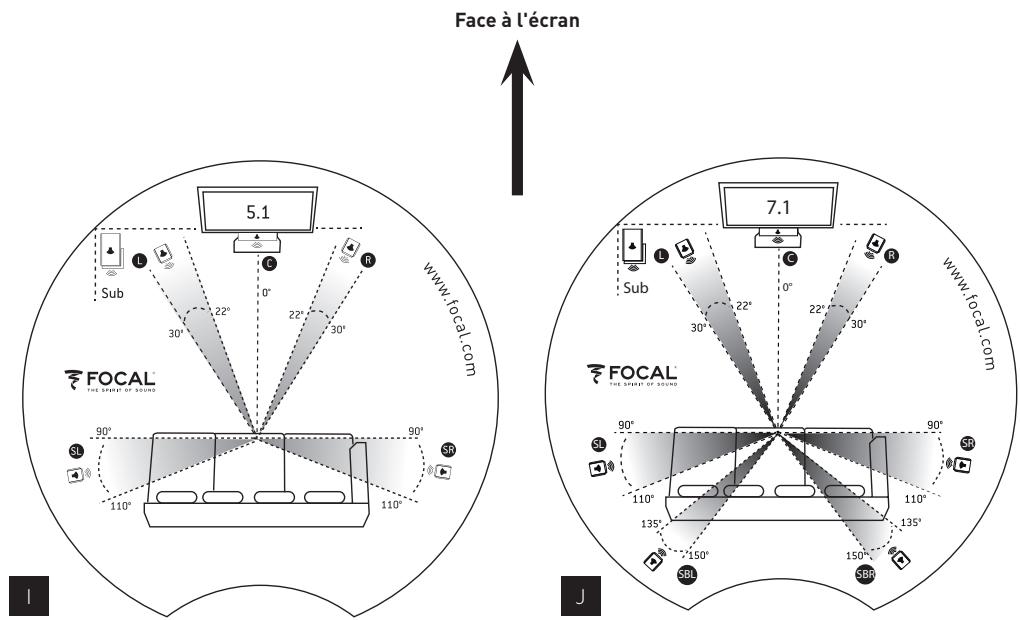

Emplacement des satellites

• Installez-vous à votre place d'écoute
• Positionnez l'outil ci-dessous face à votre écran
• Il vous donne le meilleur positionnement pour vos enceintes

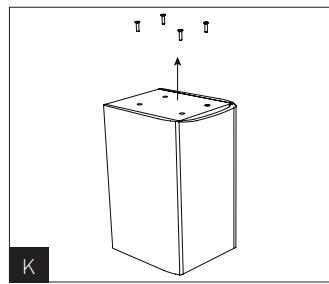

Fixation de l'enceinte bibliothèque sur le pied

Retournez tout d'abord l'enceinte en la faisant reposer sur sa partie supérieure (posée sur la cale d'emballage) et en prénant soin de ne pas endommager l'ébénisterie/plaque de verre ou les haut-parleurs pendant l'opération. Retirez les 4 vis qui sont situées sous l'enceinte (fig. K), puis posez l'enceinte sur le pied. Fixez solidement l'enceinte sur son pied grâce aux vis fournies avec le pied (voir notice du pied Focal S900).

Fixation surround sur support Polyfix (SR 900)

• Positionnez le support mural sur la cloison et percez. N'utilise que des chevilles de fixation adaptées à la nature de votre cloison.
• Si le cable haut-parleur est encastré dans la cloison, faites le passer par l'orifice du support mural comme indiqué.
• Si le cable est fixé contre la cloison, faites le passer sous le passage de cable du support comme indiqué.
• Faites passer le cable haut-parleur dans la plaque Polyfix comme indiqué.
• Clipez la plaque de l'enceinte sur le support mural comme indiqué (fig. L, M).

Accessoires

Les colonnes Aria 900 intégrant les pointes dans le socle métallique. Elles sont réglables en hauteur au moyen de la clé fournie. Àpres utilise, cette clé sera rangée derrière la grille de protection des haut-parleurs (fig. N, O).

Précautions d'utilisation

Le tweeter TNF utilise un alliage aluminium / magnésium relativement souple, possédant un effet de "mémoire de forme" pour lemettre à l'abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommendans de laisser en place les grilles de protection en tissu pourmettre le dôme à l'abri. Si la surface du dôme est marquee, le tweeter pourrait être alteré.

Instructions de nettoyage

L'entretien des enceintes Aria 900 se limite à un dépoussierage à l'aide d'un chiffon sec. Si l'enceinte est tachée, nous vous recommendons simplement l'utilisation d'un chiffon humide. La plaque de verre du dessus pourrait être nettoyée en utilisant un chiffon doux et un produit lave contre classique.

Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de l'enceinte.

Éviter la proximé d'une source de chaleur.

Choix de l'amplificateur

Ce n'est pas l'excess de puissance d'un amplificateur qui risque de déterminer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génére des signaux parasites qui risquent de détruire le tweeter.

La capacité dynamique et la définition des enceintes Aria 900 sont suffisamment élevées pourmettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Notre revendeur saura aiguillerer notrechoix, en fonction de vos goûts et de votre budget.

Choix des câbles

Choisissez des cables de qualite de section appropriee a la longueur: vous revendeur saura vous conseiller.

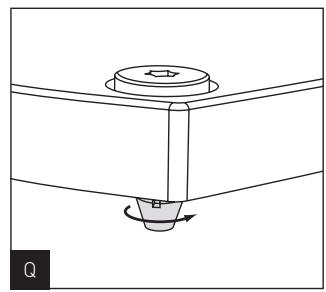

Mise en place des embouts de protection sur les pointes

\section*{CharACTERISTiques}

	ARIA 905	ARIA 906	ARIA 926	ARIA 936
Type	Bibliothèque 2 voies Bass-reflex	Bibliothèque 2 voies Bass-reflex	Colonne 3 voies Bass-reflex	Colonne 3 voies Bass-reflex
Haut-parleurs	Grave / Médium Flax 13 cm	Grave / Médium Flax 16,5 cm	2 x Grave Flax 16,5 cm	3 x Grave Flax 16,5 cm
			Médium Flax 16,5 cm	Médium Flax 16,5 cm
	Tweeter TNF à dôme inversé Al/Mg 25 mm	Tweeter TNF à dôme inversé Al/Mg 25mm	Tweeter TNF à dôme inversé Al/Mg 25 mm	Tweeter TNF à dôme inversé Al/Mg 25 mm
Réponse en fréquence (±3 dB)	60 Hz - 28 kHz	55 Hz - 28 kHz	45 Hz - 28 kHz	39 Hz - 28 kHz
Réponse à - 6 dB	52 Hz	47 Hz	37 Hz	32 Hz
Sensibilité (2,83V/1m)	89 dB	89,5 dB	91,5 dB	92 dB
Impédance nominale	8 Ohms	8 Ohms	8 Ohms	8 Ohms
Impédance minimum	4 Ohms	4,6 Ohms	2,9 Ohms	2,8 Ohms
Puisance ampli recommandée	25 - 100 W	25 - 120 W	40 - 250 W	50 - 300 W
Fréquence de filtrage	2500 Hz	2800 Hz	290 Hz / 2400 Hz	260 Hz / 3100 Hz
Dimensions (H x L x P)	334 x 212 x 245 mm	390 x 225 x 280 mm	1035 x 294 x 371 mm	1150 x 294 x 371 mm
Poids (unité)	5,8 kg	8,5 kg	25 kg	29 kg

	ARIA 948	ARIA CC900	ARIA SR900
Type	Colonne 3 voiesBass-reflex	Centrale 2 voiesBass-reflex	Surround bipolaire 2 voies close
Haut-parleurs	2 x Grave Flax 21 cm	2 x Grave / MédiumFlax 16,5 cm	2 x Grave / MédiumFlax 13 cm
	Médium Flax 16,5 cm
	Tweeter TNF à dômeinversé Al/Mg 25 mm	Tweeter TNF à dômeinversé Al/Mg 25 mm	2 x Tweeter TNF àdôme inversé 25 mm
Réponse en fréquence(±3 dB)	37 Hz - 28 kHz	57 Hz - 28 kHz	85 Hz - 28 Hz
Réponse à - 6 dB	31 Hz	50 Hz	67 Hz
Sensibilité (2,83V/1m)	92,5 dB	91 dB	90 dB
Impédance nominale	8 Ohms	8 Ohms	8 Ohms
Impédance minimum	2,5 Ohms	4,3 Ohms	3,6 Ohms
Puisance ampli recommandée	50 - 350 W	40 - 200 W	25 - 120 W
Fréquence de filtrage	280 Hz / 2 600 Hz	2800 Hz	2200 Hz
Dimensions (H x L x P)	1150 x 371 x 420 mm	200 x 533 x 245 mm	295 x 400 x 170 mm
Poids (unité)	35 kg	10,5 kg	5,6 kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout materiel Focal est de 2 ans, non transmissible en cas de revente, a partir de la date d'achat. En cas de materiel defecteurs, celui-ci doit être expedié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le materiel et déterminera la nature de la panne. Si celui-ci est sous garantie, le materiel vous sera rendu ou remplaced en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...).

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
