Intitulé	Description
Type de produit	Réfrigérateur combiné
Capacité totale	210 litres
Dimensions approximatives	H 177 cm x L 55 cm x P 60 cm
Poids	60 kg
Classe énergétique	A+
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique annuelle	250 kWh
Fonctions principales	Réfrigération, congélation, contrôle de température
Entretien et nettoyage	Nettoyage régulier de l'intérieur, dégivrage si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité moyenne
Sécurité	Protection contre les surcharges, système de verrouillage de porte
Compatibilités	Compatible avec les accessoires de réfrigération standards
Garantie	2 ans

FOIRE AUX QUESTIONS - FRS-U21DCB DAEWOO

Que faire si le réfrigérateur ne refroidit pas correctement ?

Vérifiez que la porte est bien fermée et que les joints sont en bon état. Assurez-vous également que le thermostat est réglé à une température appropriée. Si le problème persiste, nettoyez les bobines du condenseur.

Comment régler la température du réfrigérateur et du congélateur ?

Utilisez les boutons de contrôle situés à l'intérieur du réfrigérateur pour régler la température. Pour le réfrigérateur, une température de 4°C est recommandée, tandis que pour le congélateur, -18°C est idéal.

Pourquoi y a-t-il de l'eau qui fuit à l'intérieur du réfrigérateur ?

Une fuite d'eau peut être causée par un drain de dégivrage obstrué ou un joint de porte défectueux. Vérifiez et nettoyez le drain, ou remplacez les joints si nécessaire.

Le réfrigérateur fait des bruits étranges, que dois-je faire ?

Des bruits de cliquetis peuvent être normaux, mais si le bruit est fort ou constant, vérifiez que l'appareil est de niveau et qu'il n'y a rien en contact avec le ventilateur. Si le problème persiste, contactez un technicien.

Comment nettoyer le réfrigérateur DAEWOO FRS-U21DCB ?

Débranchez l'appareil, puis utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez d'utiliser des produits chimiques agressifs. Essuyez avec un chiffon propre et sec.

Le congélateur est plein de givre, que faire ?

Décongelez le congélateur en le vidant et en laissant la porte ouverte. Pour éviter cela à l'avenir, assurez-vous que les aliments sont bien emballés et que la porte est toujours bien fermée.

Comment changer l'ampoule du réfrigérateur ?

Débranchez l'appareil, retirez le couvercle de l'ampoule et remplacez l'ampoule par une nouvelle de même type. Rebranchez ensuite le réfrigérateur.

Où se trouve le numéro de modèle du DAEWOO FRS-U21DCB ?

Le numéro de modèle se trouve généralement à l'intérieur du réfrigérateur, sur une étiquette collée sur la paroi latérale ou à l'arrière.

Que faire si le réfrigérateur ne s'allume pas ?

Vérifiez si l'appareil est bien branché et si le disjoncteur n'a pas sauté. Si tout semble en ordre et qu'il ne s'allume toujours pas, contactez un professionnel pour une inspection.

MODE D'EMPLOI FRS-U21DCB DAEWOO

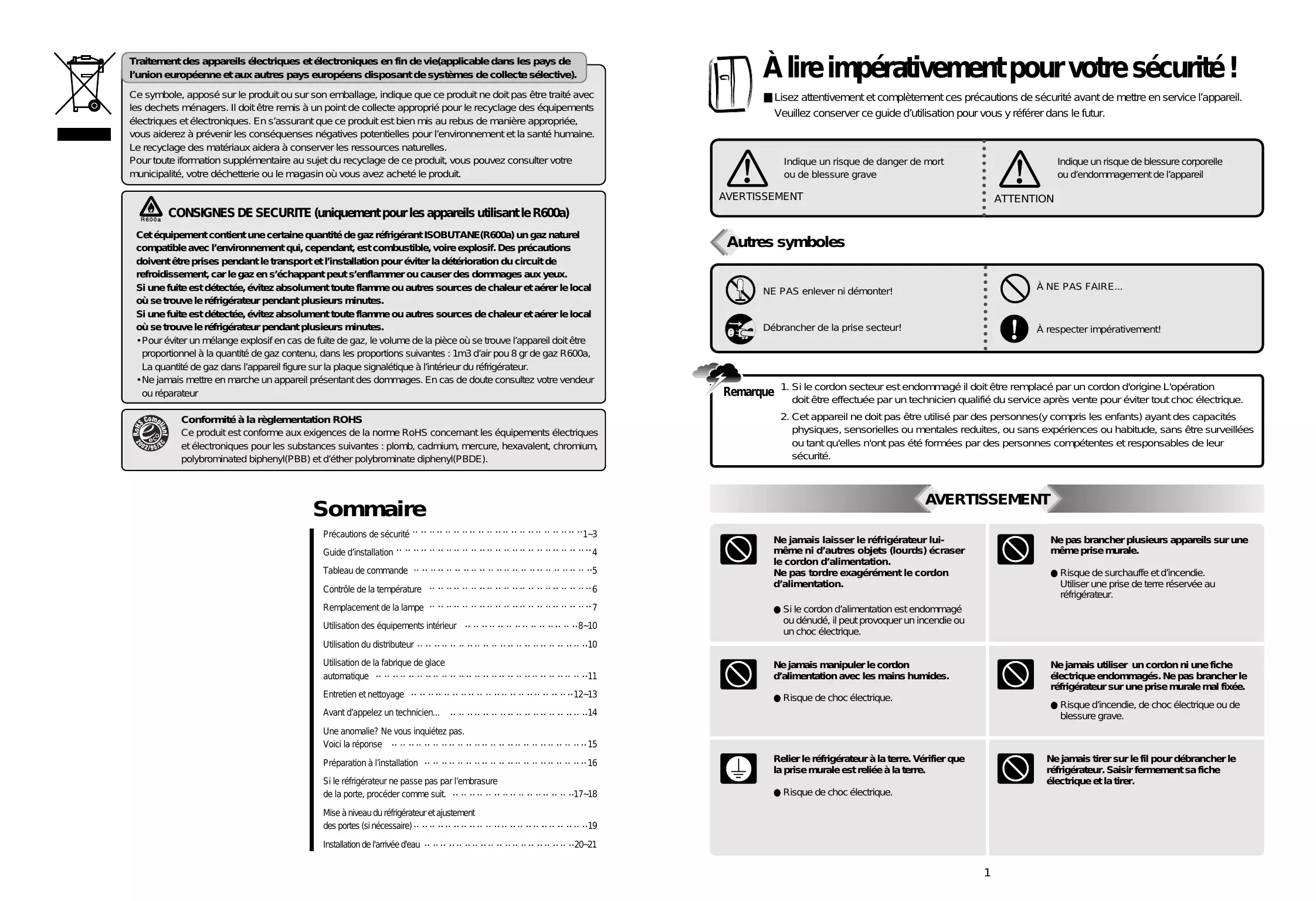

Traitement des appareils électriques et électroniques en fin de vie(applicable dans les pays de l'union européen et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les dechets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et Electroniques. En s'assurant que ce produit est bien mis au rebus de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter notre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

CONSIGNES DE SECURITE (uniquement pour les apparciels utilisant le R600a)

Cet équipement contient une certaine quantite de gaz refrigerant ISOBUTANE(R600a) un gaz naturel compatible avec l'environnement qui, cependant, est combustible, voire explosif. Des precautions doivent etre prises pendant le transport et I'installation pour eviter la deterieioration du circuit de refroidissement, car le gaz en s'échappant peut s'enflammer ou causer des dommages aux yeux.

Si une fuite est détectée, évitez absolument toute flamme ou autres sources de chaleur et aérer le local où se trouve le réfrigerateur pendant plusieurs minutes.

Si une fuite est détectée, évitez absolument toute flamme ou autres sources de chaleur et aérer le local où se trouve le réfrigerateur pendant plusieurs minutes.

• Pour éviter un mélange explosif en cas de fuite de gaz, le volume de la pièce où se trouve l'appareil doit être proportionnel à la quantité de gaz contenu, dans les proportions suivantes : 1m3 d'air pou 8 gr de gaz R600a, La quantité de gaz dans l'appareil figure sur la plaque signalétique à l'intérieur du réfrigerateur.
• Ne jamais pourrait en marche un apparéil représentant des dommages. En cas de doute consultez votre vendeur ou réparateur

Conformité à la règlementation ROHS

Ce produit est conforme aux exigences de la norme RoHS concernant les équipements électriques et électroniques pour les substances suivantes : plomb, cadmium, mercure, hexavalent, chromium, polybrominated biphenyl(PBB) et d'ether polybrominate diphenyl(PBDE).

Sommaire

Précautions de sécurité 1~3

Guide d'installation 4

Tableau de commande 5

Contrôle de la température 6

Remplacement de la lampe 7

Utilisation des équipements interieur 8-10

Utilisation du distributeur 10

Utilisation de la fabrique de glace

automatique 11

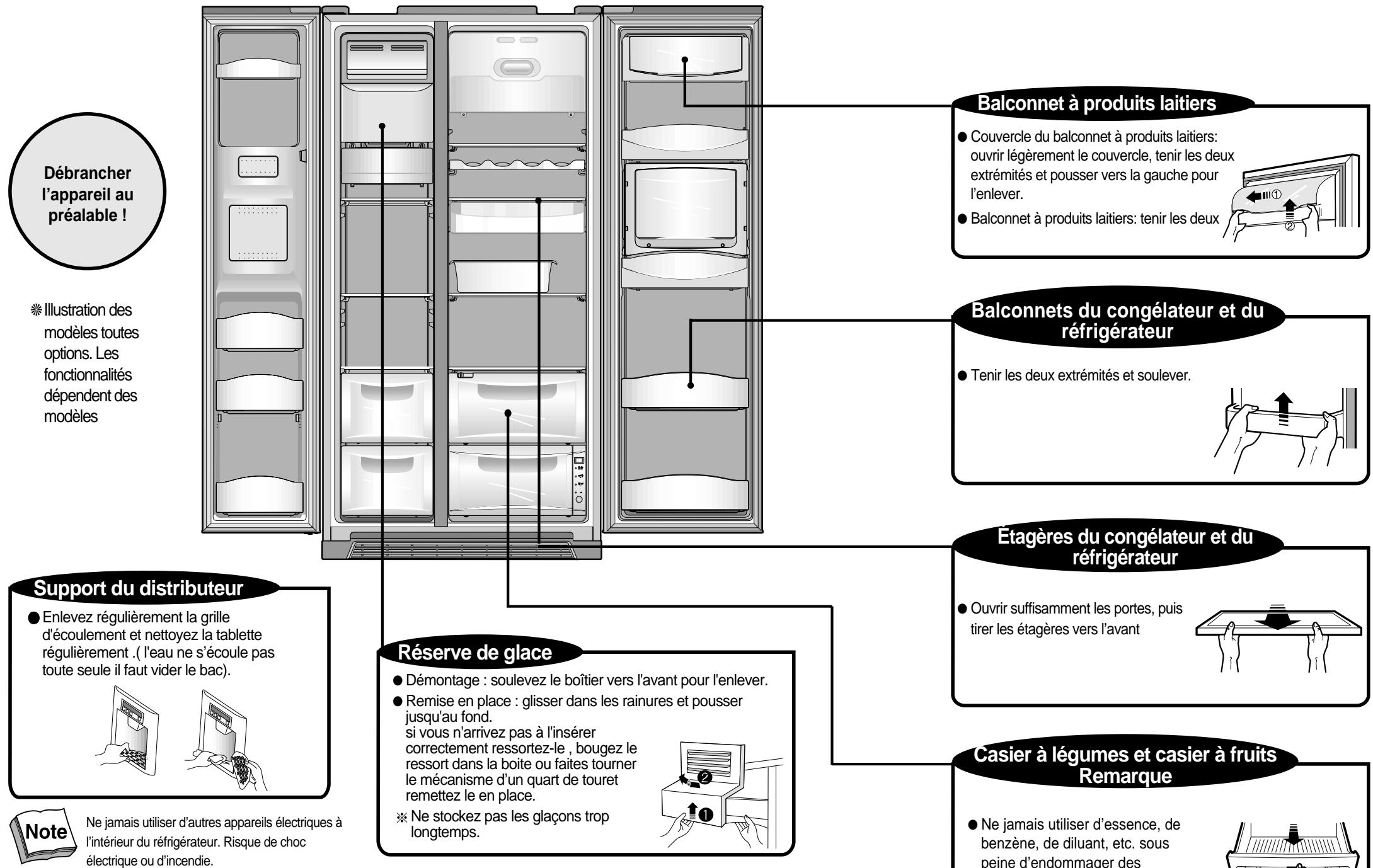

Entretien et nettoyage 12~13

Avant d'appelez un technicien... 14

Une anomalie? Ne vous inquietez pas.

Voici la réponse 15

Preparation à l'installation 16

Si le réfrigerateur ne passse pas par l'embrasure

de la portec, proceder comme suit. 17-18

Mise à niveau du réfrigerateur et ajustement

des portes (si nécessaire) 19

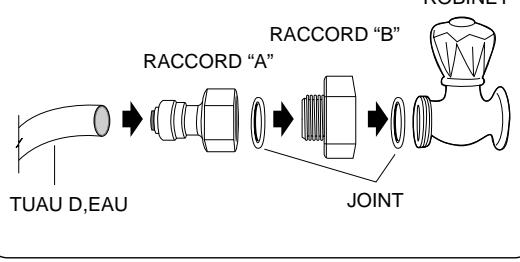

Installation de I'arrivee d'eau 20-21

À litre impératifement pour votre sécurité !

■ Lisez attentivement et complètement ces précautions de sécurité avant demettre en service l'appareil. Veuillez conserver ce guide d'utilisation pour vous y reférer dans le futuro.

Indique un risque de danger de mort ou de blessure grave

AVERTISSEMENT

ATTENTION

Indique un risque de blessure corporelle ou d'endommagement de l'appareil

Autres symboles

NE PAS enlever ni démonter!

Débrancher de la prise secteur!

A NE PAS FAIRE...

A respectable imparativement!

Remarque

1. Si le cordon secteur est endommagé il doit être remplace par un cordon d'origine L'opération doit être effectuee par un technicien qualifie du service après vente pour eviter tout chic electrique.
2. Cet apparéil ne doit pas être utilisé par des personnes(y compris les enfants) ayant des capacité physiques, sensorielles ou mentales reduites, ou sans expériences ou habitude, sans être surveillées ou tant qu'elles n'ont pas été formées par des personnes compétentes et responsables de leur sécurité.

AVERTISSEMENT

Ne jamais laisser le réfrigerateur lui-même ni d'autres objets (lourds) écraser le cordon d'alimentation.

Ne pas tordre exagérément le cordon d'alimentation.

• Si le cordon d'alimentation est endommagé ou dénudé, il peut provoquer un incendie ou un chocoléctique.

Ne pas brancher plusieurs apparèils sur une même prise murale.

Risque de surchauffe et d'incendie. Utiliser une prise de terre réservée au réfrigérateur.

Ne jamais manipuler le cordon d'alimentation avec les mains humides.

Risque de chic électrique.

Ne jamais utiliser un cordon ni une fiche électriche endommages. Ne pas brancher le réfrigerateur sur une prise murale mal fixée.

• Risque d'incendie, de chocolélectrique ou de blessure grave.

Relier le réfrigérateur à la terre. Vérifier que la prise murale est reliée à la terre.

Risque de chic électrique.

Ne jamais tirer sur le fil pour débrancher le réfrigerateur. Saisir fermement sa fiche électrique et la tirer.

AVERTISSEMENT

Brancher la fiche dans la prise murale de telle sorte que le cordon soit orienté vers le bas.

S'il est orienté vers le haut, il risque d'être tordu exagérément ou endommagé, ce qui peut provoquer un choc électrique ou un incendie.

Ne jamais faire passer le cordon d'alimentation au-dessus d'un apparéil de chauffage ni lui faire toucher un apparéil de chauffage.

Le cordon risque d'être endommagé et de provoquer un chic électrique.

Ne jamais verser ni pulveriser d'eau dans le réfrigérateur (ni à l'intérieur, ni à l'extérieur).

Il risque d'être moins bien isolé et de provoquer un chocoléctrique.

Ne pas laisser des enfants se suspendre aux portes du réfrigérateur.

Il risque de tomber sur eux et de les blesser.

Ne jamais réparer, démonter ni modifier le réfrigerateur vous-mêmes.

• Risque de blessure corporelle ou d'endommagement de l'appareil. Toute intervention doit être effectue par une personne qualifiée.

Ne jamais utiliser de gaz inflammables, de benzène, d'essence ni d'aérosol à proximé du réfrigérateur.

• Risque d'incendie, d'explosion ou de blessure corporelle.

Éviter d'installer le réfrigerateur sur un sol mouillé ou dans unepiece très humide.

Il risque d'être moins bien isolé, ce qui peut provoquer un chocolélectrique.

Vérifier qu'il n'y a pas de jeu dans la fiche branchée dans la prise murale.

• Elle risque d'être moins bien isolée et de provoquer un chocoléctique.

Ne jamais placer de recipients contenant de l'eau ni aucun autre liquide sur le dessus du réfrigerateur.

• De l'eau risque de tomber dans le réfrigerateur et de provoquer un choc électrique ou de l'endommager.

Ne jamais déplacer ni retirer les étagères ni les balconnets s'ils contiennent des alimentés ou des recipients.

• Des recipients lourds (en verre, en métal, etc.) risquènt de tomber et de vous blesser, ou de casser les étagères en verre ou d'autres éléments intérieurs.

Ne stocker ni gaz ni liquides inflammables dans le réfrigérateur.

Si une fuite de gaz est détectée pres du réfrigerateur ou dans la cuisine, ventiler immidiatement la piece sans toucher la fiche électrique ni le réfrigerateur.

AVERTISSEMENT

Ne pas placer de médicaments ni d'échantillons d'analyse nécessitant un contrôle de température strict dans le réfrigerateur.

Ne jamais passer les doigs ou les mains sous le réfrigérateur et plus particulièrement à l'arrête de l'appareil.

• Vous risquez de vous blesser sur les bords coupants des tôles ou de receivevoir un choc électrique.

Ne pas remplacer le fusible ni l'ampoule d'éclairage vous-même. Faire appel à un technicien.

Si le cordon secteur est coupé ou endommagé, appelez le service après vente immédiatement.

Lors de la mise au rebut du réfrigérateur, enlever le joint des portes.

• Un enfant peut rester coincide et sétouffer dans un réfrigerateur abandonné. Respecter cette consigne même si le réfrigerateur ne doit rester entreprisesque que quelques jours.

ATTENTION

Débrancher le réfrigerateur quand il ne doit pas être utilisé pendant une période prolongée.

Ne jamais toucher des alimentes ni des récipients, plus particulièrement en métal, avec les mains humides dans le compartment congélateur.

Risque d'engelures et de brûlures par le froid.

Ne jamais consommer d'aliments avaries ou détiéorés.

• Les alimentés conservés pendant une période prolongée peuvent être avariés ou détiériorés.

Ne jamais placer de bouteilles ni de récipients en verre dans le compartment congélateur.

• Les recipients en verre et les bouteilles peuvent se casser et provoquer des blessures corporelles.

Pour déplacer le réfrigérateur couche ou incliné, faire appel à au moins deux personnes pour le tener (l'une pour tener les poignées arrêtè du haut, l'autre pour tener celle du bas).

Le réfrigérateur risque de glisser et de tomber s'il est tenu par un autre endroit.

Soulever les pieds réglibres pour déplacer le réfrigérateur.

• Les pieds réglibes peuvent endomager ou rayer le sol. Pour déplacer le réfrigérateur sur une longue distance, fixer fermement les éléments intérieurs avec du ruban adhésiF.

• Sinon, ils risquent de s'entrechoquer et de se casser.

Lisez ces précautions de sécurité avant d'utiliser l'appareil et respectez-les pour votre sécurité.

Précautions d'installation et de branchement

Afin de prévenir les risques d'incendie, de chocolélectrique ou de fuite

Ne jamais placer le réfrigerateur à un emplacement où de l'eau risque de s'accumuler facilement.

2 Vérifier les points suivants avant de brancher le réfrigérateur.

Utiliser imperativement une prise murale reliée à la terre pour brancher le réfrigerateur.
- Ne pas branchier le réfrigerateur avec d'autres appareils sur la même prise.

3 Ne pas utiliser de prise adaptateur ni de rallonge.

4 Ne pas laisser des appareils lourds écraser le cordon d'alimentation.

Si un bruit étrange, une odeur chimique, une fumée, etc. s'échappent du réfrigerateur après son branchement, le débrancher immédiatement et appeler un technicien.
念 Attendre environ 5 minutes avant de rebrancher l'appareil afin de ne pas endommager le compresseur ni ses autres composants électriques.
Attendre de 2 à 3 heures que l'intérieur soit suffisamment froid après le premier branchement pour placer des alimentés dans le réfrigerateur. (Une oedur de plastique peut apparaître lorsque le réfrigerateur fonctionne pour la première fois après avoir été branché. Cette oedur s'estompe au fur et à mesure que le réfrigerateur fonctionne et que les portes sont ouvertes et fermées.)

Précautions d'utilisation

Pour prévenir les risques de blessure corporelle, d'incendie, de chocoléctrique, etc., lisez attentivement ce guide d'utilisation et conservez-le à proximé pour une réference future.

Accessoires

Casier a oeufs

Le boftier

Kit d'alimentation d'eau

Guide d'utilisation

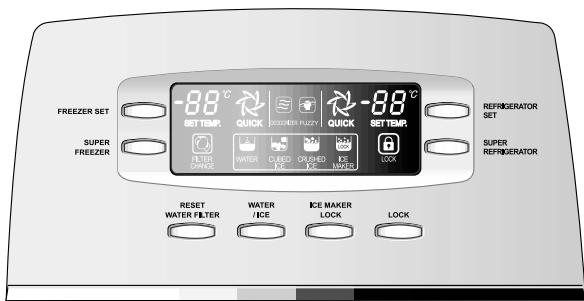

Modèle avec distributeur

Panneau de commande

Modèle avec distributeur

Montre que le système de contrôle numérique fait fonctionner le réfrigerateur. (L'icône est toujours allumée quand le réfrigerateur fonctionne.)

Choisissez EAU / GLACONS / GLACE PILLEE selon votre désir. Un rectangle lumineux apparaitra autour de l'indication de votrechoix.

La désodorant est active tant que le réfrigerateur fonctionne.

Appuyez doucement sur le levier du distributeur avec votre verre, la glace arrivera au bout de 1~2 secondes Si vous placez votre verre trop bas l'eau peu tomber a coté ou éclabousser.

Environ 6 mois après la première utilisation levoyant "FILTER CHANGE" s'allume, replacer alors le filtr, appuyer ensuite sur la touche "RESET WATER FILTER" pendant 5 secondes levoyant "CHANGE FILTER" s'éteint.

Un bruit se fait entendre 2 à 3 secondes après l'arrivee de la glace lors de la fermeture de la vanne ici est tout a fait normal. Attendez 2 à 3 secondes et appuyez a nouveau sur le levier pour obtenir un complément d'eau ou de glace.

En jouant les enfants peuvent appuyer sur n'importe qu'elle touche du panneau de commande provouant un dérèglement de l'appareil. pour évitcer cela, appuyez sur "LOCK" pendant environ 2 secondes. Les commandes sont bloquées et les réglages précedents sont conservés. Rappuyez sur "LOCK" à nouveau, pendant plus d'une seconde, pour débloquer l'appareil

Pendant le nettoyage de la réserve de glace ou lors d'une non utilisation prolongée, enlevez les glaçons et appuyez sur le bouton pour arrêté la fabrique de glace.

Modèle de base

1. U20IE*

2.U20BE*

• Les ampoules interieures du réfrigerateur s'eteignent quand les portes sont ouvertes depuis plus de 10 minutes.
• Quand la porte du congélateur ou du réfrigérateur est ouverte depuis plus d'une minute, l'alarme de porte sonnependant 5 minutes à 1 minute d'intervalle.

Contrôle de la température

念 Quand le réfrigérateur est branché pour la première fois, le mode de température est Middle [Milieu].

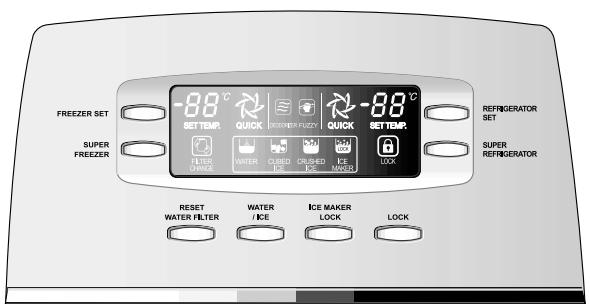

Modèle avec distributeur

Une pression sur le bouton FREEZER SET(REG. CONG.) modifie la température comme indiqué sur le schéma ci-dessous.

Changement de température séquentiel<<

-20°

-24

-22

45

H

-8B

Congélation accelérée...

Pour accélérer la congélation, appuyer sur le bouton "SUPER FREEZER"(SUPER CONG.) ; l'icone "QUICK "(RAPIDE) s'allume et le mode s'enclenché. Appuyer une nouvelle fois sur le bouton pour arrêté ce mode.

Compartment réfrigérateur

Une pression sur le bouton REFRIGERATOR SET (RÉG. RÉFR.) modifie la température comme indiqué sur la figure ci-dessous. >> Changement de température séquentiel <<

E E

83°

C

Refroidissement et réfrigération accélérés

Pour accélérer le refroidissement ou la congélation, appuyer sur le bouton "SUPER REFRIGERATOR" (SUPER RÉFR.) ; l'icone "QUICK" (RAPIDE) s'allume et le mode s'enclenche. Appuyer une nouvelle fois sur le bouton pour arrêté ce mode

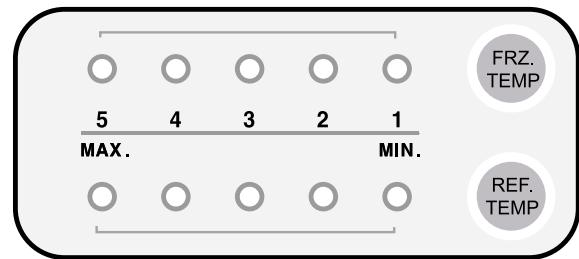

1. U20IE *

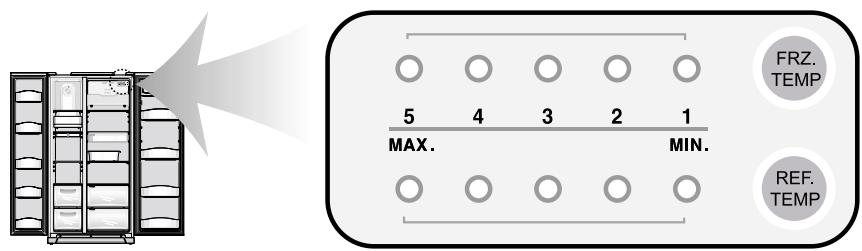

Modèle de base

Une pression sur le bouton FRZ. TEMP(RÉG. CONG.) modifie la températe comme indiqué sur le schéma ci-dessous.

Changement de température séquentiel<<

3

4

5

1

2

Compartment réfrigérateur

Une pression sur le bouton REF. TEMP(REG. RÉFR.) modifie la température comme indiqué sur la figure ci-dessous.

Changement de tempéature séquentiel<<

3

.

5

1

1

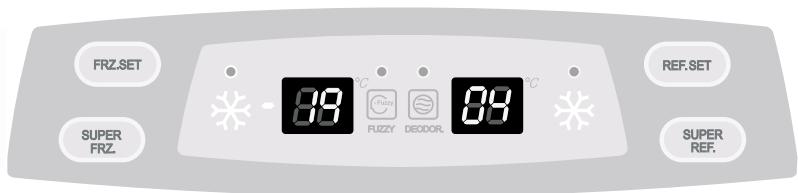

2.U20BE*

Une pression sur le bouton FRZ. SET(REG. CONG.) modifie la tempéature comme indiqué sur le schéma ci-dessous.

Changement de température séquentiel<<

Congélation accéléeree....

Pour accélérer la congélation, appuyer sur le bouton "SUPER FRZ." (SUPER CONG.); Appuyer une nouvelle fois sur le bouton pour arrêté ce mode.

Compartment réfrigérateur

Une pression sur le bouton REF. SET (RÉG. RÉFR.) modifie la températe comme indiqué sur la figure ci-dessous.

Changement de température séquentiel <<

Refroidissement et réfrigération accélérés

Pour accélérer le refroidissement ou la congélation, appuyer sur le bouton "SUPER REF." (SUPER RÉFR.); Appuyer une nouvelle fois sur le bouton pour arrêter ce mode.

Remplacement des lampes déclairage

Les lampes doivent être remplacées par un technicien qualifié du service après vente Toujours débrancher l'appareil avant l'opération.

Remplacement des lampes du congélateur

Enlever les 2 vis du boitier

Tirer le boftier en pressant le bas

Remplacer les lampes et effectuer les opérations inverses pour le remontage

Remplacement des lampes du réfrigérateur

Haut du réfrigérateur
Enlever les 2 vis du boitier

Tirer le boitier en pressant le bas

Remplacer les lampes et effectuer les opérations inverses pour le remontage

Utilisation des équipements interieurs

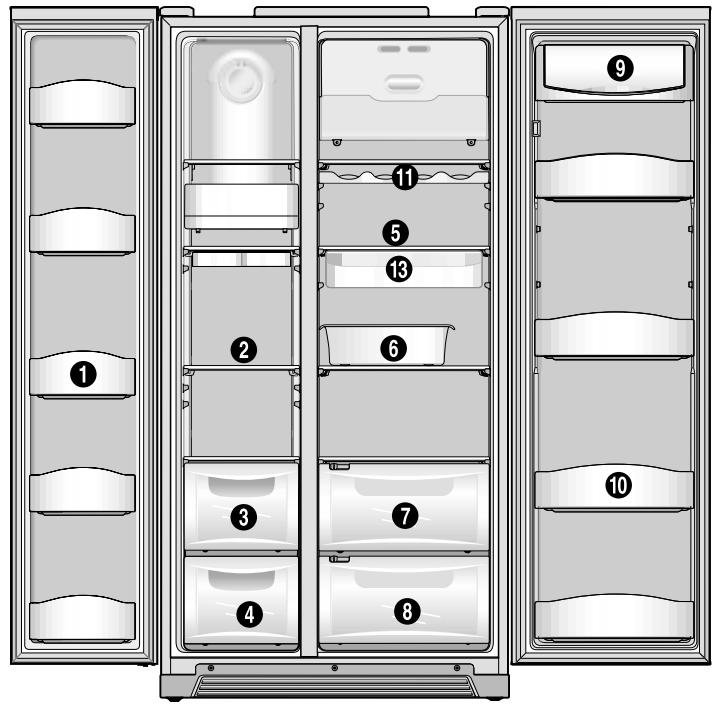

Compartiments du modele basique

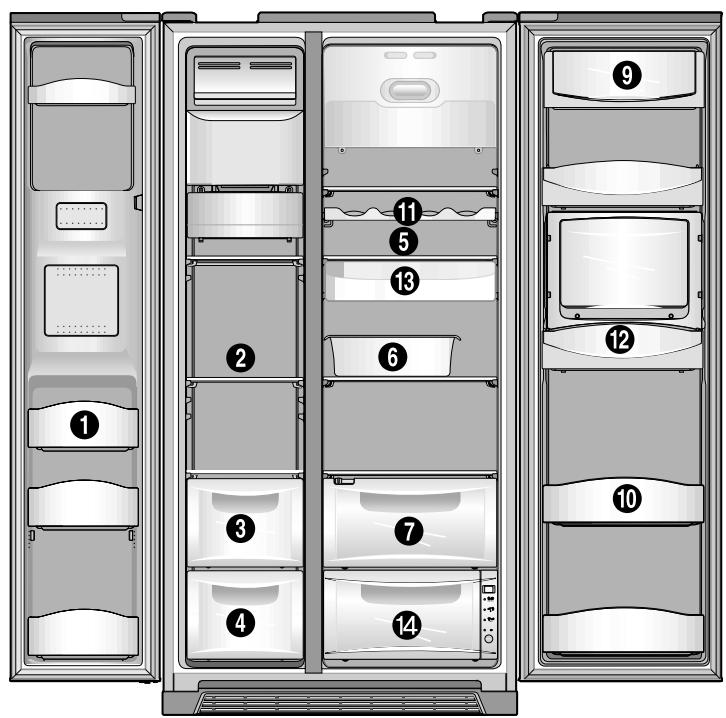

Compartiments du modele avec distributeur

Illustration des modèles toutes options. Les fonctionnalités dépendent des modèles.

Remarque

• Ne pas toucher ni tener les alimentes (ni les recipients) avec les mains humides dans le compartment Congélateur.
  Risque d'engelures (brûlures par le froid).
• Ne pas placer de médicaments, d'échantillons d'analyse, etc. dans le réfrigerateur.
• Ne pas placer de légumes dans le compartment produit frais. Ils risquent de geler.

Le casier a oeuls peut etre place sur une etagere du réfrigerateur si nécessaire.

1 Balconnet du congélateur

Pour la conservation des surgelés.

(Ne pas placer de crème glacée ni d'aliments destinés à être conservés longtemps dans le balconnet supérieur du congelateur.)

Etagère du congélateur (verre trempe)

Pour la conservation des produits surgelés (viande, poisson, crèmes) etc.

3 Bac à alimentés séchés du congelateur

Pour la conservation prolongée des alimentés séchés (calmars séchés, anchois séchés, etc.)

4 Casier à viande du congélateur

Pour la conservation de la viande, du poisson et de la volaille emballés dans une feuille d'aluminium ou sous film plastique.

Etagère du réfrigérateur (verre trempe)

Pour la conservation des alimentes courants

Casier a oeufs amovible

Ce casier peut être place à un autre endroit plus pratique dans le réfrigerateur.

(Ne pas utiliser ce casier pour la conservation des cubes de glace et ne pas le placer dans le compartment congélateur.)

7 Compartiment produits frais/legumes

Voir page 10.

Casier à fruits

Pour la conservation des fruits.

9 Balconnet à produits laitiers

Pour la conservation des produits laitiers tels que le beurre et le fromage

Balconnet du réfrigérateur

Pour la conservation réfrigérée des alimentés, du lait, des jus de fruit, des bouteilles de bière, etc.

Cave à vin (Option)

Balconnet à boissons

(Modèle avec bac de rafraîchissement seulement Pour l'utilisation fréquence des canettes, de l'eau d des boissons, etc.

Compartment produits frais

Pour la conservation-temporaire des alimentes prêts à cuire (viande, poisson...)

Zone froide "magique" (Option)

Conseils pour la conservation des aliments

Bien laver les aliments avant de les conserver.

Subdiviser et séparer les aliments en portions aussi petites que possible.

Placer les alimentés qui contiennent de l'eau ou beaucoup d'humidité sur le devant des étagères (à proximé de la porte).
S'il sont placés à proximé de la conduite d'air froid, ils risquent de geler.

Attendre que les alimentes chauds ou brûlants refroidissent suffisamment avant de lesmettre au réfrigerateurafin de réduire la consommation d'électricité et d'augmenter le pouvoir de réfrigération.

Faire preuve de prudence pour stocker les fruits tropicaux tels que les bananes, les ananas et les tomates car ils peuvent se déterminer facilement a basse température.

Laisser suffisamment d'espace
autour des alimentes. S'ils sont trop
tassés ou trop proches les uns des
autres, l'air froid ne peut plus circuler
et le pouvoir de réfrigération diminue

Ne jamais ou bilier de couvir ou emballer les alimentes afin d'empêcher l'apparition d'odeurs.

Zone froide “magique”(Option)

• Contrôle graphique de la zone froide et contrôle des fonctions

VEGETABLE

O off

Lors du premier raccordement au secteur levoyant s'affiche par défaut sur OFF.
Vous pouvez désir dans l'ordre “OFF” “VEGETABLE” “FISH” “MEAT” en appuyant sur le bouton SELECT.

Etape	Affichage
OFF	-
VEGETABLE	3℃
FISH	-1℃
MEAT	-3℃

Les voyants et l'indicateur de température vous indiquent l'options raisée. La température affichée est indicative.

La température réelle à l'intérieur du bac peut être différente.

Utilisation du Distributeur

(modèle avec distributeur seulement)

Choisissez EAU / GLACONS / GLACE PILEE selon votre désir.

Appuyez sur la touche WATER/ICE (EAU/GLACE) pour obtenir la fonction désirée (le rectangleASFaut de l'indication s'allume)

Choisissez en appuyant sur WATER/ICE pour obtenir votre choix

Choisissez en appuyant sur WATER/ICE pour obtenir votre choix

EAU

GLACONS

GLACEPIEE

• Quand vous prenez des glaçons ou de la glace retirez doucement votre verre pour libérer le levier dés que vous avez rempli à moitié (sinon la glace continuaera à descendre et le verre va déborder.)

ATTENTION

Evitez d'utiliser des verres fragiles ou du cristal pour prendre de la glace.
Pour votre sécurité ne jamais mettre les doigts ou des ustensiles à l'intérieur du distributeur.
Si vous trouvez une couleur anormale à la glace appelez le S A V.
Si pendant une heures aucun le distributeur n'est pas utilisé il returne automatiquement à la position EAU.

Utilisation de la fabrique glace automatique

(modèle avec distributeur seulement)

10 glacons sont fabriques en meme temps et cela 7 a 8 fois par jour. si la reserve est pleine la fabrique s'arrete
- Un bruit se produit lorsque les glaçons tombent dans la réserve. Cela est tout à fait normal

- Quand la fabrique ne fonctionne pas

Si les glaçons se collent entre eux et ne descendent pas

Sortez la réserve et séparez les glaçons.

Si les glaçons sont petits et se collent

La quantité d'eau est insuffisante et a besoin d'être régée appelez le S A V.

Si les glaçons sont petits et se collent

• Les glaçons peuvent fondre et couler dans le congélateur

Si une longue coupure est prévue retirez la réserve de glace videz les glaçons et remettez la réserve en place

Ne pas rajouter des glaçons provenant d'un autre apparéil n'utilise que ceux qui sont fabriqués par lui même

Entretien et nettoyage

Comment nettoyer

Équipement interieur

Utiliser un chiffon doux, de l'eau et un détergent neutré pour le nettoyage.

Joint des portes

Utiliser un chiffon doux, de l'eau et un détergent neutre.

Arrière (compartment moteur)

• Eliminer la poussière de la grille à l'aide d'un aspirateur au moins une fois par an.

Remarque

Ne jamais utiliser d'essence, de benzène, de diluant, etc. sous peine d'endommager des éléments.

Remarque

Attention à ne pas vous blesser lors du nettoyage de la réserve.

Avant d'appeler un technicien…

Veuillez consulter les astuces de dépannage suivantes avant d'appeler un technicien !

Problème	Point à contrôler	Action
Il ne fait jamais froid à l'intérieur. La congélation et la réfrigeration ne sont pas satisfaissantes.	1 Le réfrigérateur est-il débranché? 2 La tempête est-elle régée sur SOFT MODE (Faible)? 3 Le réfrigérateur est-il exposé à la lumière directe du soleil ou y a-t-il un apparil de chauffage à proximité? 4 L'arrête du réfrigérateur est-il trop proche du mur?	1 Brancher le réfrigérateur. 2 Régler la tempête sur MIDDLE [Milieu] ou STRONG[Fort]. 3 Déplacer le réfrigérateur à l'écart de la lumière directe du soleil et de tout apparil de chauffage. 4 Laisser un espace suffisant (au moins 10 cm) entre l'arrête du réfrigérateur et le mur.
Les alimentés gèlent dans le réfrigérateur.	1 La tempête est-elle régée sur STRONG[Fort]? 2 La tempête ambiente est-elle trop BASSE? 3 Des alliments à force teneur en humidité sont-ils placés à proximité de la conduite d'air froid?	1 Régler la tempête sur MIDDLE [Milieu] ou SOFT [Faible]. 2 Les alliments peuvent gérer si la tempête ambiente est inférieure à 5°C. Les déplacer à un endroit où la tempête est supérieure à 5°C. 3 Placer les alliments à force teneur en humidité sur le devant des étagères, à proximité de la porte.
Le réfrigérateur fait un bruit étrange	1 Le sol sur lequel repose le réfrigérateur est-il inégal? 2 L'arrête du réfrigérateur est-il trop proche du mur? 3 D'autres objets sont-ils en contact avec le réfrigérateur?	1 Déplacer le réfrigérateur à un endroit où le sol est nivélé. 2 Laisser un espace suffisant. 3 Enlever ces objects.
Odeurs ou émanations nauseabondes venant de l'intérieur	1 Les alliments sont-ils conservés sans couvercle ou sans emballage? 2 Les étagères et les balconets ont-ils été salis par des alliments? 3 Les alliments sont-ils conservés trop longtemps?	1 Couvoir les alliments ou les emballer. 2 Les nettoyer régulièrement. Quand les odeurs s'imprègnent, il est difficile de les éliminer. 3 Ne pas conserver les alliments pendant une période prolongée. Le réfrigérateur n'est pas un conservateur à alliments parfait ni permanent.

Une anomalie? Ne vous inquiètez pas. Voici la réponse.

Anomalie		Explication
Chaleur	La façade avant et les côtés du réfrigérateur chauffent.	• Des canalisations (conduites réfrigérantes) sont placées sous la surface afin d'empêcher la formation d'humidité.
Porte difficile à ouvrir	Les portes ne s'ouvrent pas facilement.	• Quand la porte est fermée et rouverte juste après, elle est difficile à ouvrir. De l'air chaud entre à cause de la différence de pression. Dans pareil cas, attende une minute avant de rouvir la porte.
Bruit étrange	De l'eau semble couler dans le réfrigérateur.	• Quand le compresseur se lance ou s'arrête, le liquide réfrigérant qui coule dans les conduites peut faire du bruit. • Le dégivage de l'eau peut également faire un tel bruit. (Ce réfrigérateur est équipé d'un système de dégivrage automatique.)
	Des craquements se font entendre	• Lorsque les éléments interieurs se rétractent ou se dilatent en raison des changements de température, de tels bruits peuvent se faire entendre.
	Bruit de fond ou bourdonnement	• Le compresseur ou les ventilateurs de circulation d'air peuvent provoquer un bruit de fonctionnement. (Si le réfrigerateur n'est pas à niveau, ce bruit peut être plus fort.)
Givre et condensation	Du givre et/ou de la condensation se forment sur les parois et/ou à la surface des bénépiers dans les compartments congélateur et réfrigérateur.	• Du givre et/ou de la condensation peuvent se former dans les cas suivants; • Quand la température est élevé et/ou l'humidité force autour du réfrigérateur. • Quand les portes restent ouvertes longtemps. • Quand des alliments à force teneur en humidité ne sont pas couverts ni emballés. • Le même phénomène se produit quand on verse de l'eau froide dans un bénépient en verre et que de la condensation se forme à la surface.
	Condensation sur le couvercle de l'éclairage intéérieur	• L'ampoule d'éclairage dégage de la chaleur quand elle est allumée. Quand les portes restent ouvertes trop longtemps, de la condensation peut se former sur le couvercle de l'éclairage à cause de la différence de température.
	Condensation à la surface du carénage	• Dans pareil cas, l'humidité ambiente est très élevée autour du réfrigérateur.

Préparation à l'installation

Vérifier d'abord que le réfrigérateur passe par l'embrasure de la porte.

Dimensions (y compris les poignées)

Trouver un emplacement d'installation adapté

Laisser un espace suffisant entre l'arrière du réfrigerateur et le mur afin que l'air circule librement

Ne pas exposer le réfrigérateur au rayonnement direct du soleil

• Quand l'emplacement d'installation est pret, suivez les instructions d'installation. Si la température ambiente dans laquelle le réfrigerateur fonctionne est BASSE (inférieure à 5^ ), les alimentés peuvent geler et le réfrigerateur peut fonctionner anormalement.

Si le réfrigérateur ne passé pas par l'embrasure de la porte, proceder comme suit.

Démontage de la porte du congealteur

1 Enlevez d'abord le cache inférieur. enlevez d'abord le collier à gauche du raccord, maintenez le raccord et enlevez le tuyau de gauche. (modèle avec distributeur seulement)

2 Devisser le cache de la charriere du haut à l'aide d'un tournevis. Insérer un tournevis fin dans la fente latérale du cache pour l'enlever.

3 Dévisser le système de fixation de 3 ou 4 tours. Déconnecter les faisceaux électriques.

4 Soulever la partie avant de la charnière pour enlever la porte. (Attention: la porte peut tomber quand la charnière est enlevée.)

5 Attention à ne pas déterminer le circuit d'arrivée d'eau en enlevant la porte.

Démontage de la porte du réfrigérat

1 Devisser le cache de la chamiere du haut à l'aide d'un tourmevis. Inserer un tourmevis fin dans la fente latérale du cache pour l'enlever.

2 Dévisser le système de fixation de 3 ou 4 tours.
Déconnecter les faisceaux électriques.

3 Soulever la partie avant de la charnière pour enlever la porte. (Attention: la porte peut tomber quand la charnière est enlevée.)

4 Soulever la porte pour l'enlever.

Remontage de la porte du congélateur

1 Enfilez le tuyau dans l'axe de la charnière inférieure (modèle avec distributeur seulement). Placez le bas de la portedu congélateur dans l'axe de la charniereue.

2 Refermer la porte et inserer l'ergot de la chamiere du haut dans le trou du haut de la porte du congelateur. (Inserer d'abord l'arriere de la chamiere dans la rainure de l'element saillant, puis la faire rentrer dans le trou du haut de la porte.)

3 Visser le système de fixation de la charnière de plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

4 Clipser le cache de la charniere et le visser.

5 Insérez profondement le tuyau dans le raccord.

- Remontage de la porte du réfrigérateur

1 Insérer verticalément le trou du bas de la porte du réfrigerateur dans l'ergot de la chamière du bas.

2 Refermer la porte et insérer l'ergot de la chamière du haut dans le trou du haut de la porte du réfrigerateur. (Insérer d'abord l'arrière de la chamière dans la rainure de l'élement saillant, puis la faire rentrer dans le trou du haut de la porte.)

3 Visser le système de fixation de la charnière de plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

Mise à niveau du réfrigérateur et ajustement des portes (si nécessaire)

Le réfrigerateur doit être à niveau pour assurer un fonctionnement optimal et se désenter correctement. (Quand le sol sur lequel le réfrigerateur repose est inégal, les portes du congealur et du réfrigerateur ne sont pas alignées.)

Si la porte du congélateur est plus BASSE que celle du réfrigérateur...

Insérer un tourmeis (plat) dans l'une des fentes du pied régiable de gauche (bas du concélateur) et faire tourner le pied jusqu'à ce que la porte soit alignée. (Visser pour faire remonter la porte du concélateur ; dévisser pour la faire descendre.)

Si I'etape 1 ne suffit pas a aligner la porte du congelateur, passer aux etapes suivantes.

Si la porte du réfrigérateur est plus BASSE que celle du congélateur

Insérer un toumevis (plat) dans l'une des fentes du pied réglabe de droite

(bas du réfrigerateur) et faire toumer le pied jusqu'à ce que la porte soit alignée.

(Visser pour faire remonter la porte du réfrigérateur; dévisser pour la faire descendre.)

Si I'etape 1 ne suffit pas a aligner la porte du réfrigerateur, passer aux étapes suivantes.

Fixation du cache frontal

Après avoir installé le réfrigerateur et/ou aligné les portes, fixer le cache frontal à l'aide des vis fournies (situées dans le casier à oeufs).

Notice

L'avant du réfrigerateur doit être légèrement plus haut que l'arrière pour faciliter la fermeture des portes, mais si les pieds réglables ont été trop surelevés pour aligner les portes, au point que l'avant du réfrigerateur est trop haut par rapport à l'arrière, la porte peut être difficile à ouvrir.

Installation de l'arrivée d'eau (modèle avec distributeur seulement)

1. La pression d'eau doit être au minimum de 2.0~12.5 bars pour que la fabrique de glace fonctionne.

Pour vérifiermplissez un verre de 180 cc, si le temps de remplissage est inférieur à 10 secondes la pression est correcte.
Si la pression est insuffisante voir notre installer.
2. Lors de l'installation des tuyaux évitez un endroit trop chaud
3. Le filtré est uniquement un filtré à impuretés il ne désinfecte pas ne tue pas les bacteriées et les microbes
4. La durée de vie du filtré dépend des conditions d'utilisation toute fois il est recommandé de le changer au moins deux fois par an
Choisissez un endroit facile d'accès pour la fixation du filtre pour simplifier le remplacement
5. ÀpRES installation du circuit d'alimentation en eau choisissez WATER(EAU) sur le panneau de contrôle et maintenez appuyé pendant 2~3 minutes pour replir le réservoir d'eau
6. Utilisez de la bande adhésive pour l'étanchéité des raccords et éviter les fuites d'eau.
7. L'appareil doit être raccordé à une arrivée d'eau froide.

Vérifier les pieces ci dessous pour installer l'alimentation en eau, si d'autres pieces sont nécessaires adressez vous à

RACCORD 3014454520

SUPPORT (3012020700

VISX4ea (7112401211)

COLLIER X 3ea (3011202000)

CARTOUCHE FILTRE A EAU 3019974100

TUYAU D'EAU (A:3019503200 B:3019503300)

Procedure d'installation(modèle avec distributeur seulement)

1 Raccordement au robinet


 n'oubliez pas de mettre les joints dans le raccord et l'adaptateur

2. Préparation à l'installation du filtré

1) mesurez la distance entre le filtrte et le tuyau d'eau ,coupez le tuyau du filtrte bien droit. 2) relier le tuyau au filtré comme indiqué sur le dessin.  attention à laisser suffisamment de longueur avant de couper.  VERS REFRIGERATEUR

3. Oter les substances dans le filtré.

1) ouvir l'arrivée d'eau et vérifie si l'eau sort correctement. 2) vérifier si la vanne est bien ouverte au cas où l'eau ne coule pas. 3) laisser la vanne ouverte jusqu'à ce que l'eau coule. au début l'eau peut contérer des substances dues à la fabrication.

4. Fixer le boitier du filtré.

1) Vissez et serrer le boitier (à droite et à gauche du boitier) à l'arrête du réfrigérateur. Si le support n'est pas bien fixé enlevez le papier noir sur la bande autocollante et refixez.  2) Insérez le boîtier dans le support.

5. Raccordement du tuyau d'eau au réfrigérateur.

1) Enlever le capot de la boite de raccordement en bas à l'arrière de l'appareil. 2) Faire glisser l'écrou sur le tube(attention au sens). 3) Insérez le tuyau dans la vanne, serrez l'écrou. (la vanne se trouve à droite dans le boitier de raccordement.) 4) Vérifier si les tuyaux ont du jeu ou s'il y a des fuites, dans ce cas refaites les serrages. 5) Remise en place du boitier de raccordement. (le tuyau d'eau doit se couver entre la rainure en bas du réfrigérateur et le capot du boitier de raccordement.)  placez le tube comme indiqué sur le dessin

6. Fixation du tuyau d'eau.

1) Fixer le tuyau avec le collier A. 2) Vérifier si le tube est plié ou pince, si tel est le cas refixé le correctement pour éviter toute fuite d'eau.

7. Quand le raccordement est terminé.

1) Branchez le réfrigérateur et appuyez sur le bouton WATER (EAU) pendant 2~3 minutes pour vider l'air du circuit et les résidus de fabrication 2) Vérifier à nouveau sur l'ensemble du circuit qu'il n'y a pas de fuites si besoin replacez les tuyaux et ne bougez plus l'appareil.

Réfrigérant l'information(unesquément pour les-appareils utilisant le R-134a)
Réfrigérant	R-134a
Charge	0.190kg
Potentiel de réchauffement	1300
Contient des gaz fluorés relevant du protocole de KYOTO.Ces gaz sont emprisonnés dans les parois hermétiques de l'appareil.
