CHP9O0SS - Hotte PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	PROLINE
Modèle	CHP9O0SS
Largeur	90 cm (estimation d'après la référence)
Poids approximatif	15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Consommation annuelle d'énergie	118 kWh/an
Classe d'efficacité énergétique	E
Efficacité fluidodynamique	5,4 % (classe F)
Efficacité lumineuse	3,0 lux/W (classe G)
Efficacité de filtration des graisses	76,0 % (classe C)
Débit d'air maximal	368 m³/h
Vitesses disponibles	3 vitesses
Émissions sonores	45 à 61 dB
Éclairage	Ampoule halogène 28W E14
Fonctionnement	Évacuation extérieure ou recyclage (filtre à charbon optionnel)
Distance minimale de sécurité (gaz)	65 cm
Distance minimale de sécurité (électrique)	50 cm
Filtres à graisse	Nettoyage mensuel (lave-vaisselle compatible)
Filtre à charbon	Remplacement tous les 4 mois (non lavable)

FOIRE AUX QUESTIONS - CHP9O0SS PROLINE

Quelle est la largeur de la hotte PROLINE CHP9O0SS ?

D'après le modèle, il s'agit d'une hotte de 90 cm de large. Vérifiez les dimensions exactes dans la notice d'installation.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés une fois par mois. Vous pouvez les laver à la main avec un détergent doux ou au lave-vaisselle à basse température (cycle rapide).

Quelle est la distance minimale entre la hotte et la table de cuisson ?

Pour une cuisinière à gaz, la distance minimale est de 65 cm. Pour une cuisinière électrique, elle est de 50 cm. Respectez également les instructions de votre appareil de cuisson.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage. Vous devez installer un filtre à charbon actif (optionnel) qui retient les odeurs. Le filtre doit être remplacé tous les 4 mois environ.

Comment remplacer l'ampoule de la hotte ?

Débranchez l'appareil, retirez le couvercle et remplacez l'ampoule défectueuse par une ampoule halogène à bougie Ø35mm E14 de 28W. Assurez-vous que l'ampoule est froide avant de la toucher.

Quelle est la consommation électrique de la hotte ?

La consommation annuelle d'énergie est de 118 kWh/an, ce qui correspond à la classe d'efficacité énergétique E.

La hotte est-elle bruyante ?

Le niveau sonore varie de 45 dB (vitesse minimale) à 61 dB (vitesse maximale). À vitesse maximale, le bruit est comparable à une conversation normale.

Puis-je installer la hotte moi-même ?

L'installation doit être effectuée par deux personnes au moins. Pour le raccordement électrique, faites appel à un technicien qualifié. Suivez scrupuleusement les instructions de la notice.

Comment puis-je réduire la consommation d'énergie de la hotte ?

Utilisez la vitesse minimale pendant la cuisson. Laissez la hotte fonctionner quelques minutes après la cuisson. Nettoyez régulièrement les filtres pour maintenir l'efficacité.

Où puis-je télécharger la notice complète ?

La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com. Recherchez le modèle CHP9O0SS de la marque PROLINE.

MODE D'EMPLOI CHP9O0SS PROLINE

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectuels par des enfants sans surveillance.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utiliser du gaz ou un autre combustible.
Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
Ne pas flamber d'aliments sous la hotte de cuisine.
ATTENTION: Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
L'air ne doit pas etre envoye dans un conduit utilise pour evacuer les fumees d'appareils utilisant du gaz ou un autre combustible.
Les réglementations concernant l'évacuation de l'air doivent être respectées.
Lorsque la hotte de cuisine est placé au-dessus d'un apparéil à gaz, la distance minimale à respecter entre la surface support des éléments de cuisson de la table de cuisson et la partie la plus BASSE de la hotte de cuisine, doit être d'au moins 65 cm.
Les détails concernant la méthode et la fréquence du nettoyage sont disponibles en pages 8-9 dans la section "Nettoyage et entretien".

INSTRUCTIONS DE SECURITE GENÉRALES

• Lisez attentivement cette notice et conservez-la en lieu sur pour pouvoir vous y reporter ultérieurement. En cas de vente, de cession ou de déménagement, assurez-vous qu'elle reste avec le produit.
• Le constructeur décline toute responsabilité en cas d'inconvénient, dommage ou incendie provoqué à l'appareil et dû au non-respect des instructions de la présente notice.
• Portez toujours des gants de travail avant d'effectuer toute opération d'installation ou d'entretien.
• Ne raccordez pas l'appareil au circuit électrique avant que le montage ne soit complètement terminé.
• N'effectuez aucune modification électrique ou mécanique sur le produit ou sur le conduit d'évacuation.
  N'essayez pas d'examiner les filtres pendant que la hotte est en fonctionnement.
• La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.
• N'utilisez pas la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chic électrique.
  N'tilisez jamais la hotte sans que les filtres a graisse ne soient montes correctement.
  N'utilisez jamais la hotte comme plan de travail.
• La présence de flammes libres peut endommager les filtrres et donner lieu à des incendies, il faut donc les éviter à tout prix.
• Ne touchez pas les ampoules après avoir utilisé l'appareil, vous risquez de vous brûler.
• Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

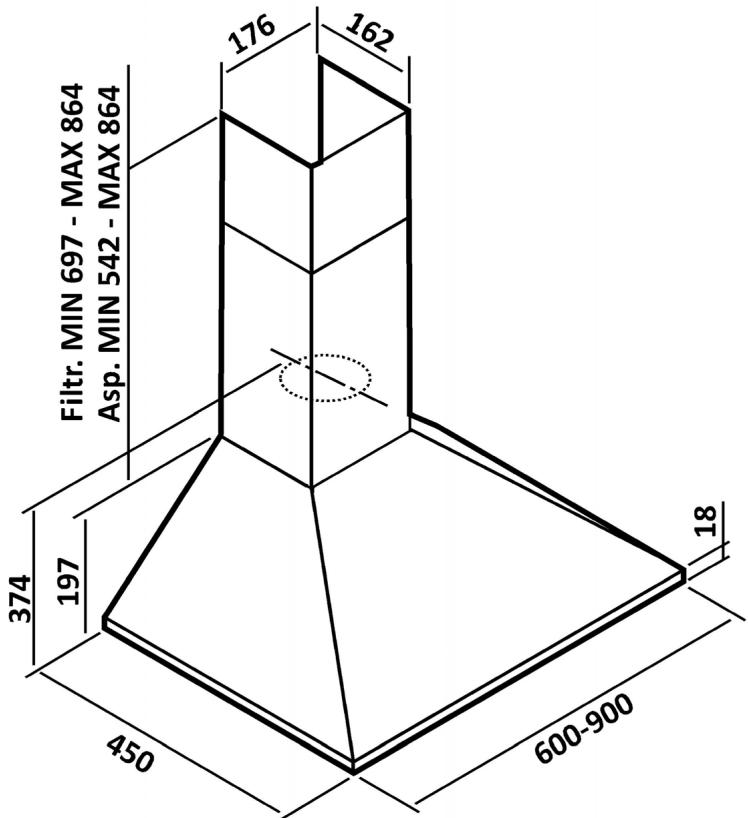

DESCRIPTION

La hotte peut etre utilise en version aspirante a evacuation exterieure, ou filtrante a recyclage interieur.

AVANT L'INSTALLATION

Avant d'instructor votre apparéil, vérifie qu'il est en parfait état. S'il est endommagé, ne poursuivez pas l'installation et contactez votre service après-vente.

Assurez-vous également que les dimensions de la hotte et de son conduit sont compatibles avec votre cuisinière et hauteur de plafond.

INSTALLATION

Cet apparéil doit impératifement être installé par 2 personnes.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Attention! Le fait de ne pas suivre les instructions de cette notice peut entrainer des risques électriques.

En cas de doute, consultez un centre après-vente agreeé ou un technicien agreeé.

Procedure d'installation détaillée :

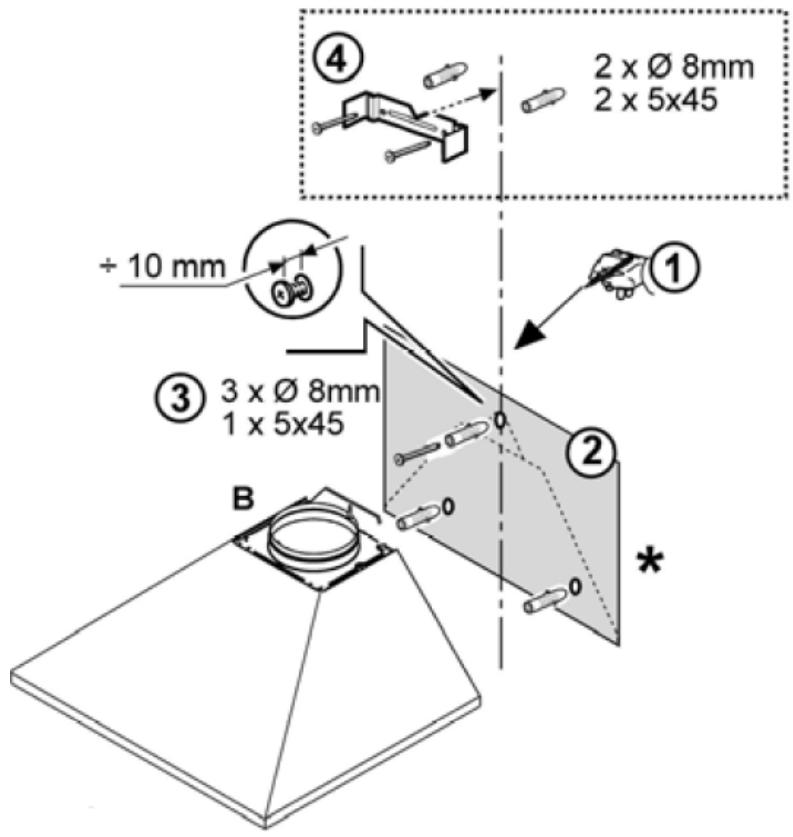

1. Prenez les mesures de votre cuisinière afin de center la hotte au-dessus de cette-ci. Collez le gabarit d'installation et de perçage sur le mur au-dessus de votre cuisinière, en prénant garde à respecter les distances minimales indiquées.

Remarque: La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas'être inférieure à 50cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières à gaz ou mixtes. Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, vous pouvez en tener compte.
2. Marquez sur le mur l'emplacement des 3 troughs figurant sur le gabarit, puis percez-les en utilisant une mèche de 8mm de diamètre. Dans le trou supérieur, insérez la chevelle (diamètre 8mm, profondeur 40mm) et la vis (diamètre 5mm, profondeur 45mm) fournies, et serrez la vis.
3. Marquez et percez 2 autres trouss centres tout en haut du mur, afin d'y fixer la patte de fixation du conduit. Vissez celle-ci.

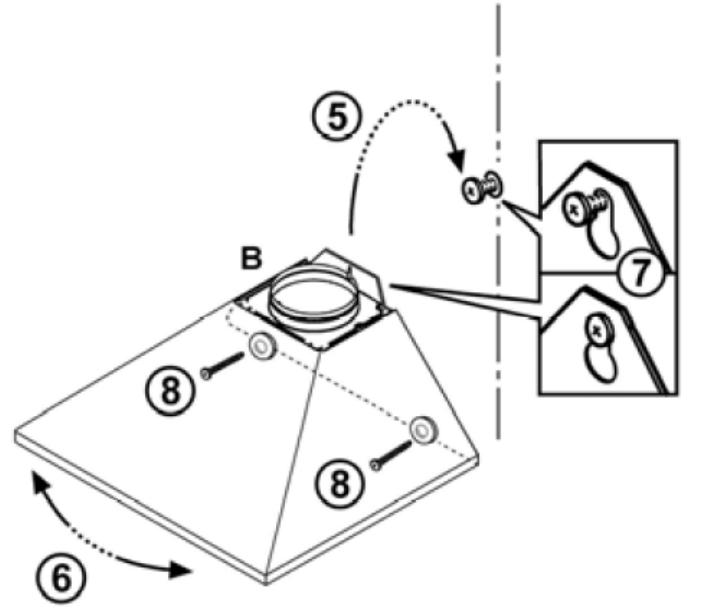

1. Accrochez la hotte sur la vis du haut que vous avez insérée. Retirez les filtres àGRAisse afin d'acceder aux 2 vis du bas situées à l'intérieur, de chaque côté. Puis positionnez les 2 vis intérieures à l'aide des rondelles fournies.

1. Assurez-vous que la hotte est d'aplomb à l'aide d'un niveau, puis serrez les vis.
2. Selon le type d'évacuation existant dans votre logement, montez la cheminée.

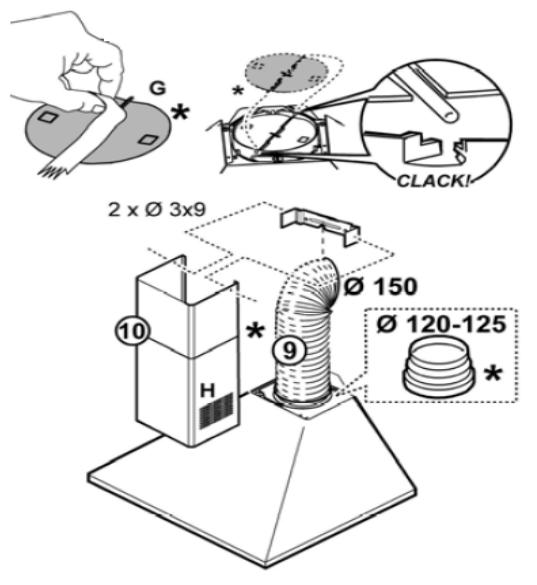

En mode évacuation, installez le raccord fourni (diamètre 120-125mm) puis une gaine (non fournie) de la bonne dimension. Avant de positionner le raccord et la gaine, vous pouvez placer la valve anti-retour fournie [G]: cela évitera les retours d'air.

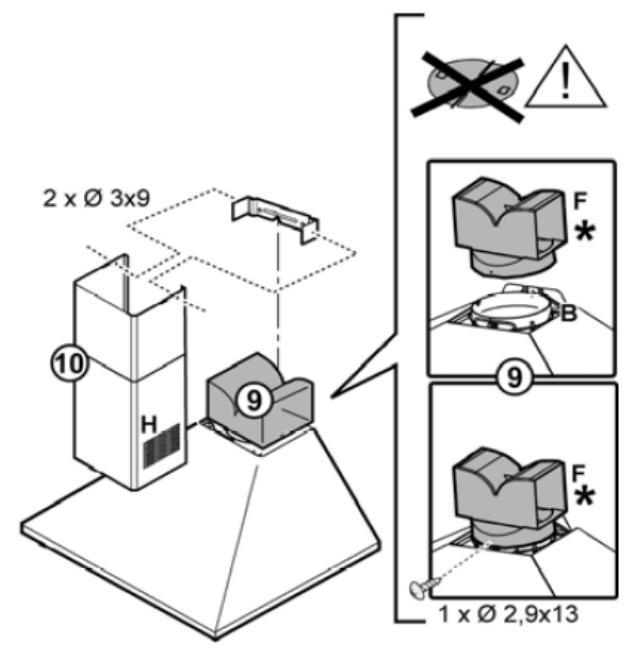

En mode recyclage, installez le deflecteur [F] en sortie de hotte ; les fumées et les vapeurs seront alors recyclées dans la cuisine à travers la sortie d'air de la cheminée [H].

1. Si vous souhaitez installer un filtré à charbon (non fourni) pour utiliser la hotte en mode recyclage, procédez comme suit :

Retirez les filtres àGRAisse. Montez le filtrer à charbon de sorte qu'il recouvre le moteur.

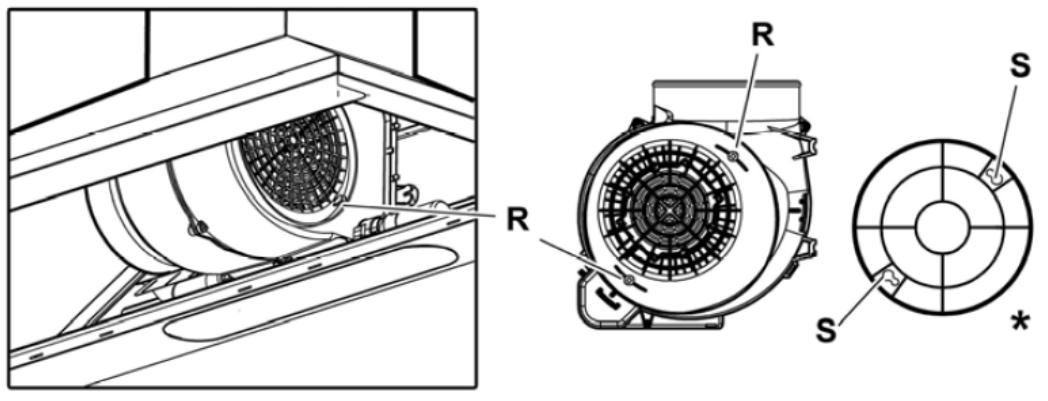

Contrôlez que les chevilles [R] présentes sur le support de ventilation se trouvent en face des fentes [S], puis tournez dans le sens des aiguilles d'une montre jusqu'àu blocage.

Pour le démontage, procédez dans l'ordre inverse.

Veilze a bien remetre les filtres a graisse en position après avoir installe le filtrte a charbon.

Branchement électrique

Pour votre sécurité, demandez à un technicien qualifié d'effectuer l'installation électrique de votre hotter.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et place dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le cable d'alimentation soit monté correctement.

UTILISATION

Évacuation extérieure

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Attention! La gaine d'évacuation et le collier de fixation ne sont pas fournis et doivent être achetés à part.

Le diamètre de la gaine d'évacuation doit être égal à celui de la bride de raccord.

Sur la partie horizontal, la gaine doit être légèrement inclinée vers le haut (10° environ) de façon à convoyer plus facilement l'air vers l'extérieur.

Attention! Si la hotte est équipée d'un filtré à charbon, ce dernier doit être enlevé.

Reliez la hotte aux tubes et troughs d'évacuation de la paroi d'un diamètre équivalent à la sortie de l'air de la gaine ((collier et bride de raccord). L'utilisation de tubes et des troughs d'évacuation à paroi avec un diamètre inférieur entrainera une diminution des performances d'aspiration et une nette augmentation du bruit.

Utilisez une gaine de la longueur strictement nécessaire.
- Les coudes de la gaine doivent être en nombre minime (angle maxi du coude: 90^ ).
- Évitez les variations excessives de section de gaine.
Utilisez une gaine la plus lisse possible sur sa partie interne.
- Le matériel de la gaine doit être aux normes.

Recyclage

Dans le cas où l'évacuation des fumées et vapeurs vers l'extérieur n'est pas possible, la hotte peut être utilisée en mode recyclage : l'air d'aspiration sera dégraissé et désodorisé avant d'être renvoyé dans lapiece.

Pour utiliser la hotte dans cette version, vous devez installer un filtré à charbon actif (pour plus d'informations, reportez-vous à la section Installation).

Fonctionnement

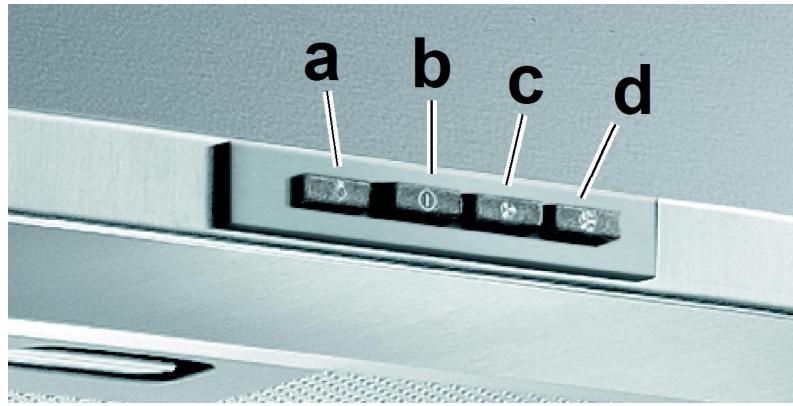

La hotte est équipée d'un panneau de contrôle doté d'une commande de vitesse d'aspiration et d'une commande d'éclairage du plan de cuisson.

Utilisez la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson.

a. Interrupteur lumières ON/OFF.
b. Interrupteur OFF/vitesse 1
c. Sélection vitesse 2
d. Sélection vitesse 3

Note: le bouton b. correspond à la vitesse 1 mais il sert également d'interrupteur marche-arrêt. Par conséquent, il doit être enforcé si vous souhaitez selectionner la vitesse 2 ou 3.

Conseils d'économie d'énergie

Voici quelques suggestions d'utilisation pour vous permettre de réduire l'impact environnemental de votre apparéil :

Allumez la hotte à la vitesse minimum pendant la cuisson et laissez-la fonctionner pendant quelques minutes après la fin de la cuisson. Augmentez la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utilise la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacez le filtré à charbon uniquement lorsque cela est nécessaire afin deMAINTER une réduction efficace des odeurs. Nettoyez les filtrres àGRAISE lorsque cela est nécessaire afin de MAINTER un filtrage efficace des graisses.

NETTOYAGE ET ENTRETIEN

Attention! Avant toute opération de nettoyage ou d'entretien, débranchez la hotte du circuit électrique en enlevantla prise ou en coupant I'interrupteur général de I'habitation.

L'intérieur et l'extérieur de la hotte doivent être nettoyés régulièrement (environ une fois par mois). Pour cela, utilisez un chiffon humidifié avec un détermagent liquide neutre. N'utilise pas de produit contenant des abrasifs. N'UTILISEZ PAS D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du contrôle.

Nettoyage de la surface extérieure

• Pour protégger la surface extérieure de la hotte de la corrosion pouvant apparaitre sur le long terme, voirlez à la nettoyer tous les deux mois avec de l'eau chaude et un détergent non abrasif.
• Le moteur et les autres pièces ne doivent pas entraîr en contact avec de l'eau.
• Le filtré à charbon ne doit pas être exposé à la chaleur.

Nettoyage des filtres àGRAISSSE

Les filtrés àGRAISSERetiennentlesparticulesdegraisseissuesde la cuisson.

Ces filtres doivent être nettoyés une fois par mois avec des déterments non agressifs, à la main ou au lave-vaisse à faibles températures et cycle rapide.

Si vous passez un filtré àGRAISSÉ métallique au lave-vaisselle, sachez néanmoins qu'il peut se décolorer. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter les filtres àGRAISS, tirez la poignée de décrochement àressort.

Nettoyage du filtré à charbon (en mode recyclage uniquement)

Le filtrà charbon actif retient les odeurs désagréables de cisson.

Il existe deux types de filtres à charbon actif : lavables et non lavables.

Filtre à carbon actif lavable

Ce filtrte peut être nettoyé tous les deux mois avec de l'eau chaude et au moyen de détergents appropriés ou au lave-vaisselle à 65^ (dans le cas de lavage au lave-vaisselle, utilisez un cycle de lavage complet sans autre vaisselle à l'intérieur).

Enlevez l'excedent d'eau en veillant à ne pas abîmer le filtr, ensuite enlevez le coussinet posé à l'intérieur du châssis en plastique et mettez-le dans le four pendant 10 minutes à 100^ pour le sécher complètement. Remplacez le coussinet tous les 3 ans et chaque fois que le filtr sera abîné.

Filtre à charbon actif NON lavable

La saturation du charbon actif se constate après unemploi plus ou moins long, selon la fréquence d'utilisation et la régularité du nettoyage des filtrés àGRAisse. Quoi qu'il en soit, il est nécessaire de changer le filtré après quatre mois d'utilisation au maximum.

IL NE PEUT PAS être nettoyé ou régénéré.

Remplacement des lampes

Débranchez l'appareil du réseau électrique. Pour acceder aux ampoules, retirez le couvercle.

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

Remplacez l'ampoule défectueuse par le même type d'ampoule: utilisez uniquement des ampoules halogènes à bougie Ø35mm E14 de 28W.

Dans l'eventualité où l'éclairage ne avait pas fonctionner, vérifier si les lampes ont été introduites et visées correctement dans leur logement, avant de contacter le service après-vente.

SPECIFICATIONS

Voici la fiche produit de votre hotte, conformément au règlement Européen No 65/2014.

Marque		Proline
Référence		CHP60SS, CHP90SS
Consommation d'énergie annuelle (AEC hotte)		118 kWh/an
Classe d'efficacité énergétique *		E
Efficacité fluidodynamique (FDE hotte)		5,4 %
Classe d'efficacité fluidodynamique *		F
Efficacité lumineuse (LE hotte)		3,0 lux/W
Classe d'efficacité lumineuse *		G
Efficacité de filtration des graisses		76,0 %
Classe d'efficacité de filtration des graisses *		C
Débit d'air	Vitesse minimale	185 m³/h
	Vitesse maximale	368 m³/h
Émissions acoustiques de l'air	Vitesse minimale	45 dB
	Vitesse maximale	61 dB
Consommation d'énergie en mode «arrêt» (PO)		N/A
Consommation d'énergie en mode «veille» (PS)		N/A

• A (le plus efficace) à G (le moins efficace)

MISE AU REBUT

Ce symbole indique que ce produit ne peut enaucun cas etre traité comme déchet menager. Il doit par conséquent etre remis à un centre de collecte des déchets charge du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet articleil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
