MODE D'EMPLOI PH-10 DARTY

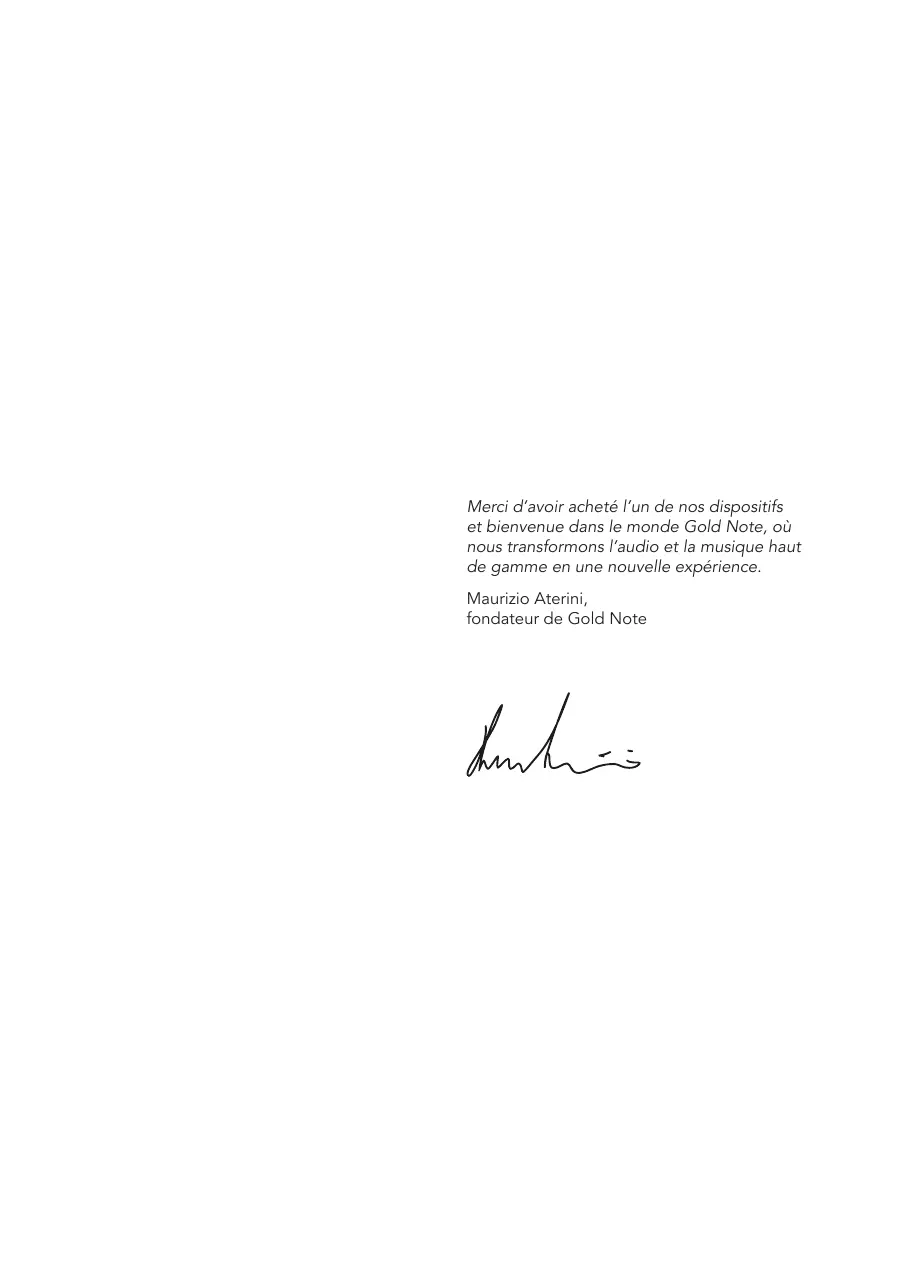

Merci d'avoir acheté l'un de nos dispositifs et bienvenue dans le monde Gold Note, où nous transformons l'audio et la musique haut de gamme en une nouvelle expérience.

Maurizio Aterini, fondateur de Gold Note

INFORMATIONS DE SECURITE IMPORTANTES

NOTA BENE

1 Ne demontez aucune piece du dispositif.
2 N'utilisez aucune partie du dispositif à d'autres fins.
3 Pour le service après-vente et en cas de problèmes de toute nature, veuillez contacter le personnel qualifié de Gold Note.
4 Protégez le dispositif de la pluie, de l'humidité et tenez-le à l'écart des sources de chaleur, des moteurs électriques et électroniques, etc. Le cable d'alimentation fourni doit être utilisé uniquement sur ce dispositif.
5 Gold Note décline toute responsabilité en cas d'utilisation inappropriée de ce dispositif.

INFORMATIONS GÉNÉRIQUES

Lisez ces instructions et conservez-les.
Tenez compte de tous les averissements.
Suivez les instructions.
N'utilisez pas ce dispositif à proximite de l'eau.
Nettoyez-le uniquement avec un chiffon sec.
Ne bloquez pas les ouvertures de ventilation et instalze l'appareil conformément aux instructions du fabricant.
Ne l'installez pas a proximé de sources de chaleur telles que les radiateurs, les bouches de chaleur, les poèles ou autres appareils (y compris les amplificateurs) produit de la chaleur.

N'altrez pas l'objectif de sécurité de la prise polarisée ou de type mise à la terre : une prise polarisée a deux lames dont l'une est plus large que l'autre.
Une prise de type mise à la terre a deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche sont fournies pour votre sécurité.
Si la prise fournie ne s'adapte pas à votre prise, consultez un électricien pour replacer la prise obsoilèe ou serrer notamment au niveau des prises, des prises de courant et à leur sortie de l'appareil.
Utilisez uniquement les pieces/accessoires spécifiés par le fabricant.
N'utilisez le dispositif qu'veac le chariot, le support, le trepied, la console ou la table specifiés par le fabricant ou vendus avec l'appareil.

Si vous utilisez un chariot, faites attention lorsque vous déplacez l'ensemble chariot/ apparéil afin d'éviter toute blessure due à un basculement.

Débranche l'appareil en cas d'orages ou lorsqu'il n'est pas utilisé pendant de longues périodes. Adressez-vous à un personnel qualifié uniquement pour les services d'entretien. Une réparation est nécessaire lorsque l'appareil a été endommagé de chaque manière que ce soit (par ex.: lorsque le cable d'alimentation ou la prise sont endommages, que du liquide a été renversé ou lorsque des objets sont tombés dans l'appareil, ou si ce dernier a été exposé à la pluie ou à l'humidité) et dans tous les cas lorsque l'appareil ne fonctionne pas normalement ou est tombé.

Cet apparéil mentionne un numéro de série situé sur le panneau arrêté.
Veuillez notes le modèle et le numéro de série et les conserver.

MODELE

NUMERO DE SÉRIE

ATTENTION!

Afin de réduire le risque de chocolélectrique, ne retirez pas le couvercle (ou la partie arrrière). Aucune piece réparable par l'utilisateur à l'intérieur. Veuillez vous adresser uniquement au personnel de service Gold Note qualifié pour le service après-venture.

AVERTISSEMENT!

Pour éviter tout risque d'incendie ou d'électrocution, n'expose pas cet apparéil à la pluie ou à l'humidité.

GOLD NOTE - Informations sur la bonne gestion des déchets d'équipements menagers conformément à la Directive européen 2012/19/UE

Le symbole de la poubelle barrée figurant sur l'equipement ou son emballage indique que le produit en fin de vie utile doit être collecté séparément des autres déchets afin de permettre son traitement et son recyclage appropriés. L'utilisateur doit donc remettre gratuitelement l'equipement en fin de vie aux centres de collecte sélective des déchets d'équipements électriques et électroniques, ou le restituer au revendeur conformément aux procédures stipulées par la loi.

La collecte sélective appropriée des équipements mis au rebut permet un recyclage, un traitement et une élimination respectue de l'environnement, en contribuant ainsi à éviter la dispersion évientuelle de substances dangereuses et des effets négatifs sur l'environnement et la santé, en favorisant la réutilisation et/ou le recyclage des matérielaux dont l'équipement est composé. Le rejet illegal du produit par l'utiliseur implique l'application des sanctions administratives stipulées par la loi en vigueur. Nous vous invitons à consulter la législation en vigueur et les mesures adoptées par le service public qui opère dans votre pays ou territoire.

INDEX

CHARACTERISTIQUES TECHNIQUES 1
PANNEAU AVANT 2
PANNEAU ARRIÈRE 3
DÉMARRAGE RAPIDE 4
FONCTIONS ET AFFICHAGE 5
MISE A JOUR DU MICROLOGICIEL 6
ENREGISTREMENT DU PRODUIT 6
DéPANNAGE 7

CONTENU DE L'EMBALLAGE

1x

PH-10

1x

CABLE D'ALIMENTATION

1x

MANUEL D'UTILISATION

CARACTERISTIQUES TECHNIQUES

CARACTERISTIQUES PRINCIPALES

| Préamplificateur phono avec écran couleur SKC et TFT
Égaliseur: 3 courbes (RIAA, Decca London, American Columbia) avec option Enhanced
Filtre subsonique: Octave 10Hz/36dB
Réponse de fréquence: 20Hz - 20kHz ± 0.3dB Enhanced 20Hz - 50kHz ± 0.3dB
| THD (Total Harmonic Distortion): <0.05% @ 1kHz
Rapport signal/bruit: 89dB
Réponse dynamique: 105dB

ENTRÉES ANALOGIQUES

MM/MC deux RCA stéreo indépendants
| Sensibilité d'entrée: 0.1mV MC jusqu'à 10.0mV MM
Impedance d'entree: 9 options [10Ω, 22Ω, 47Ω, 100Ω, 220Ω, 470Ω, 1000Ω, 22kΩ, 47kΩ]
Gain: MM=45dB MC=65dB avec 4 options [0dB, ± 3dB, + 6dB]
Capacité MM: 220pf

SORTIES AUDIO

| Niveau des sorties ligne (fixe):
RCA non équilibré @ 2V et XLR équilibré @ 4V
Impedance de sortie: 50Ω

ALIMENTATION

Alimentation électrique: 100-120V ou 220-240V, 50/60Hz
Consommation d'énergie: Alimentation super linéaire 10W
Consommation en veille: < 0,5W
Fusible 0,5A F/T

DIMENSIONS ET POIDS

Dimensions:
200W | 80H | 260D mm
290W | 180H | 390D mm - en boîte

Weight:
Kg. 3
Kg. 4 - en boîte

PANNEAU AVANT

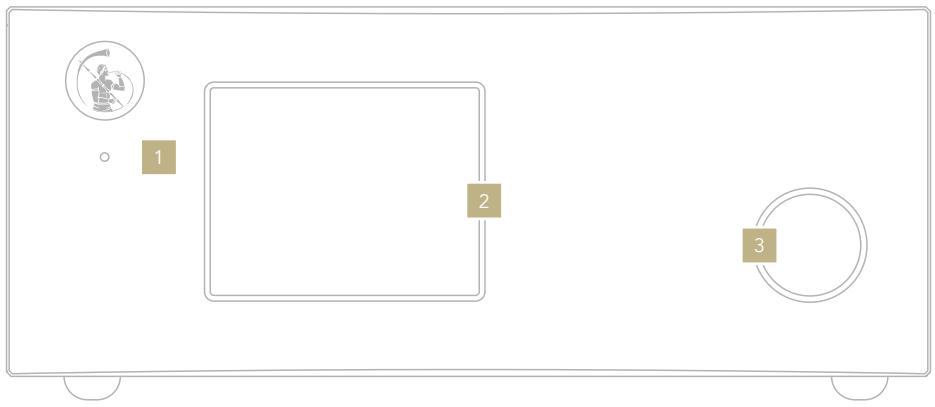

VUE D'ENSEMBLE DU PANNEAU AVANT

Le panneau avant du PH-10 a ete concu pour une utilisation facile et une fiabilité au quotidien. Tout tourne autour de l'interface qui s'appue dedeux éléments clés - le grand écran et le SKC (Single Knob Control).

Ils fournissant des commandes intuitives qui permettent de vérifier les paramètres du PH-10 en un coup d'oeil et de régler rapidement les paramètres à l'aide du bouton.

1 Voyant d'etat LED

Voyant d'etat LED:

2 Écrans

• Bleu = ON/Veille

3 SKC (Single Knob Control)

PANNEAU ARRÈRE

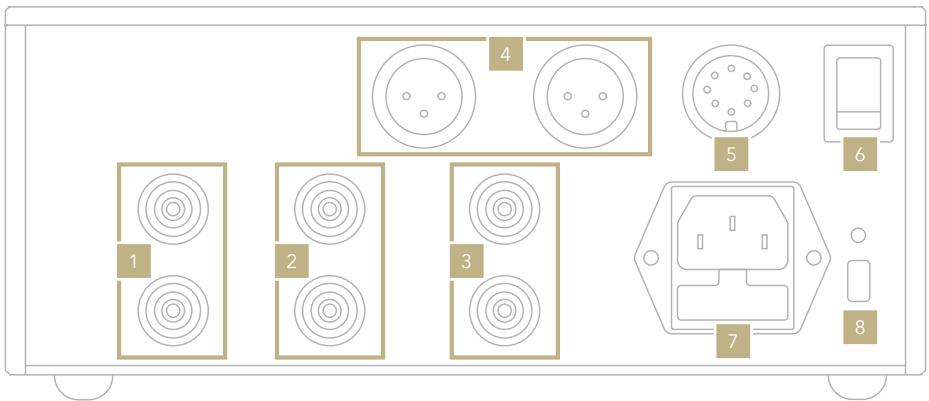

VUE D'ENSEMBLE DU PANNEAU ARRIÈRE

Le PH-10 est doté de connecteurs de haute qualité pour offrir une polyvalence maximale. L'entrée PSU est dédiée à l'alimentation externe PSU-10 pour améliorer encore plus les performances de votre PH-10.

LIGNE D'ENTRÉE

RCA 1 Phono et GND 1 (masse signal GND)

RCA 2 Phono et GND 2 (masse signal GND)

LIGNE DE SORTIE

RCA non équilibré

XLR équilibéré

PUISSANCE ET AUTRES

PSU-IN (pour l'alimentation externe PSU-10)

Interrupteur principal ON/OFF

Prise CA - CEI standard

Port USB (pour le service uniquement)

DÉMARRAGE RAPIDE

ON/OFF

1 Utilisez l'interrupteur principal sur le panneau arrêté pour alimenter le PH-10. La LED d'etat devient bleue lorsque l'interrupteur principal est sur ON.

2 Appuyez sur SKC pendant 3 secondes pour allumer ou eteindre (veille) le PH-10.

appuyez 3 secondes

COMMENT SELECTIONNER LES FONCTIONS

1 Appuyez une fois sur le bouton pour activer le CADRE DE SELECTION.
2 ournez le SKC vers la gauche ou vers la droite pour selectionner la fonction souhaitation avec le CADRE DE SELECTION.

3 Appuyez une fois sur SKC pour selectionner la fonction en surbrillance. Le CADRE DE SELECTION devient rouge.
4 Tournez le SKC vers la gauche ou vers la droite pour regler la valeur. Appuyez à nouveau sur SKC pour confirmer et quitter la selection. Le CADRE DE SELECTION devient blanc.

Tournez à gauche ou à droite pourmettre en surbrillance la selection
Appuyez une seul fois

Réglage de la luminosité.

S'il est reglé sur OFF, l'écran s'allume à nouveau pendant quelques secondes lors de l'utilisation du SKC.

Sélection entrée

IN1
IN2

IN1

MM

Gain +3dB

Load 47KΩ

DISP

Ext.

Selection du type

MM

MC

EXT (externe)

Alimentation externe PSU-10 connectée.

Courbes d'égalisation

Les disques vinyles étaient pressés par différents labels : chacun d'entre eux pouvait développer et utiliser une maniere différente d'enregister et d'imprimer les disques, en créé ainsi des courbes d'égalisation différentes.

Aligner les courbes d'égalisation de reproduction pour qu'elles correspondant aux courbes utilisées pour produit le disque est le meilleur moyen d'extraire le signal audio correct du vinyle.

PH-10 offre une variété de courbes les plus courament utilisées, en commençant par la norme RIAA, suivie par la célibre DECCA LONDON originale et AMERICAN COLUMBIA.

Chaque courbe est également proposée en version ENHANCED qui permet d'extraire du vinyle un son plus net, plus vivant et parfois utile pour obtenir une dynamique encore plus grande.

MISE À JOUR DU MICROLOGICIEL

Nous nous efforçons sans cesse d'offrir la meilleure expérience utilisateur et la meilleure qualite audio avec nos produits, nous vous invitons donc a maintainir votre apparéil Gold Note à jour avec le dernier micro-logiciel.

Scannez le Code QR et rendez-vous sur la page dédiée de notre site Web pour savoir commentmettre à jour votre apparéil.

Nous vous recommendons d'enregistrer le dispositif sur notre site Internet dans les 15 jours après son achat sur www.goldnote.it/enregistrement-des-produits/Si l'appareil n'est pas enregistré correctement ou a été acheté dans un pays différent de l'adresse du domicile de l'acheteur, l'appareil ne sera couvert par aucune garantie et l'enregistrement sera refusé.

Veuillez noter que la garantie ne couvre eneldom cas: Tubes, stylus de la cellule phono et piles.

www.goldnote.it/enregistrementdes-produits/

AVERTISSEMENT

Les produits Gold Note ne doivent être ouverts, entretenus et inspectés que par des techniciens et revendeurs certifiés Gold

Note. Les travaux effectuels par du personnel non qualifié peuvent cause des dommages graves ou des blessures corporelles.

L'ouverture du produit par du personnel non autorisé annule la garantie.

Dans ce cas, contactez votre revendeur pour savoir comment résoudre le problème.

Ne returnez aucun objet directement à l'usine ou au distributeur sans y'être autorisé.

GARANTIE

Tous les produits Gold Note sont accompanies d'une garantie couvrant les défauts de matériaux et de fabrication.

Tout service après-vente et d'inspection doit être effectué par un revendeur ou un distributeur Gold Note. Si vous avez besoin d'aide avec ce produit, veuilles contacter votre vendeur.

NOTA BENE

Les descriptions et caractéristiques techniques peuvent varier à tout moment et sans préavis..

DÉPANNAGE

PROBLÈME	CAUSE	SOLUTION
Adaptation de la cellule au PH-10.	| Les cellules MC nécessités des valeurs d'impédance spécifique. | | Reportez-vous aux spécifications du fabricant pour régler les cartouches MC. | | Les cellules MM ne nécessités�除 un certain réglage. | | Le PH-10 a une capacité fixe de 330pF.
Bruit de bourdonnement provenant des haut-parleurs.	| Le phono stage est très sensible au milieu environnant.	| Essayez différents emplacements du stage phono et assurez-vous que l'environnement n'est pas alteré par les RFI/ EMI. Utilisez toujours des câbles blindés.
	| Le connecteur de masse n'est pas connecté correctement.	| Essayez de connecter et de déconnecter les câbles et assurez-vous qu'ils fonctionnent correctement.
	| Les câbles ne sont pas connectés correctement.	| Connectez toujours l'entrée d'intern connexion pour tester les performances du stage phono.
Bruit de bourdonnement provenant des haut-parleurs.	| Le volume d'écoute est très élevé lorsqu'aucune musique n'est jouée.	| Les stages phono hautes performances produit un bourdonnement lorsque le volume est trop élevé. Cela est normal lorsqu'aucune musique n'est en cours de lecture et avec la sélection de gain MC.
	| Le bras de lecture et la cellule ne sont pas installés correctement.	| Vérifiez la cellule et le bras de lecture.
Le PH-10 ne fonctionne pas.	| Les câbles d'interconnexion utilisés sur les entrées/sorties ne sont pas blindés.	| Utilisez toujours des câbles blindés.
	| Le cable d'alimentation n'est pas branché.	| Branchez correctement le cable d'alimentation et assurez-vous que la prise de courant fonctionne.
	| Les câbles ne sont pas connectés au bras de lecture.	| Assurez-vous que les câbles sont correctement connectés.
	| Le fusible IEC est grillé.	| Remplacez-les par un autre ayant la même valeur.

NETTOYAGE DE L'APPAREIL

Avec unsoon EXTREME, utilisez UNIQUEMENT de I'eau ou des détergents pour surfaces délicaces avec un chiffon très doux pour retarder la poussière et enlever les taches.

Tout chiffon acide ou pas extrémement doux endommagera irréversiblement l'esthétique fine de l'appareil. N'utilise pas d'alcool.
