MODE D'EMPLOI AD-HO1S TEAC

• What’s in the Box p. 4
• Before Use p. 4
• Remote Control Unit p. 5
• Connections p. 6
• Speaker Connection p. 8
• Identifying the Parts (A-H01) p. 9
• Identifying the Parts (Remote Control Unit) p. 10
• Playback p. 11
• Playing Back Music Files Stored on a Computer p. 12
• Troubleshooting p. 15
• Specifications p. 16
• Contenu de l'emballage p. 18
• Avant l’utilisation p. 18
• Télécommande p. 19
• Branchements p. 20
• Raccordement des enceintes p. 22
• Identification des parties (A-H01) p. 23
• Identification des parties (Télécommande) p. 24
• Lecture p. 25
• Lecture de fichiers musicaux conservés sur ordinateur p. 26
• Guide de dépannage p. 29
• Caractéristiques techniques p. 30
• Qué hay en la caja p. 32
• Antes de su utilización p. 32
• Mando a distancia p. 33
• Conexiones p. 34
• Conexión de los altavoces p. 36
• Identificación de las partes (A-H01).37 Identificación de las partes (Mando a distancia) p. 38
• Reproducción p. 39
• Reproducir archivos de música almacenados en un ordenador p. 40
• Solución de posibles fallos p. 43

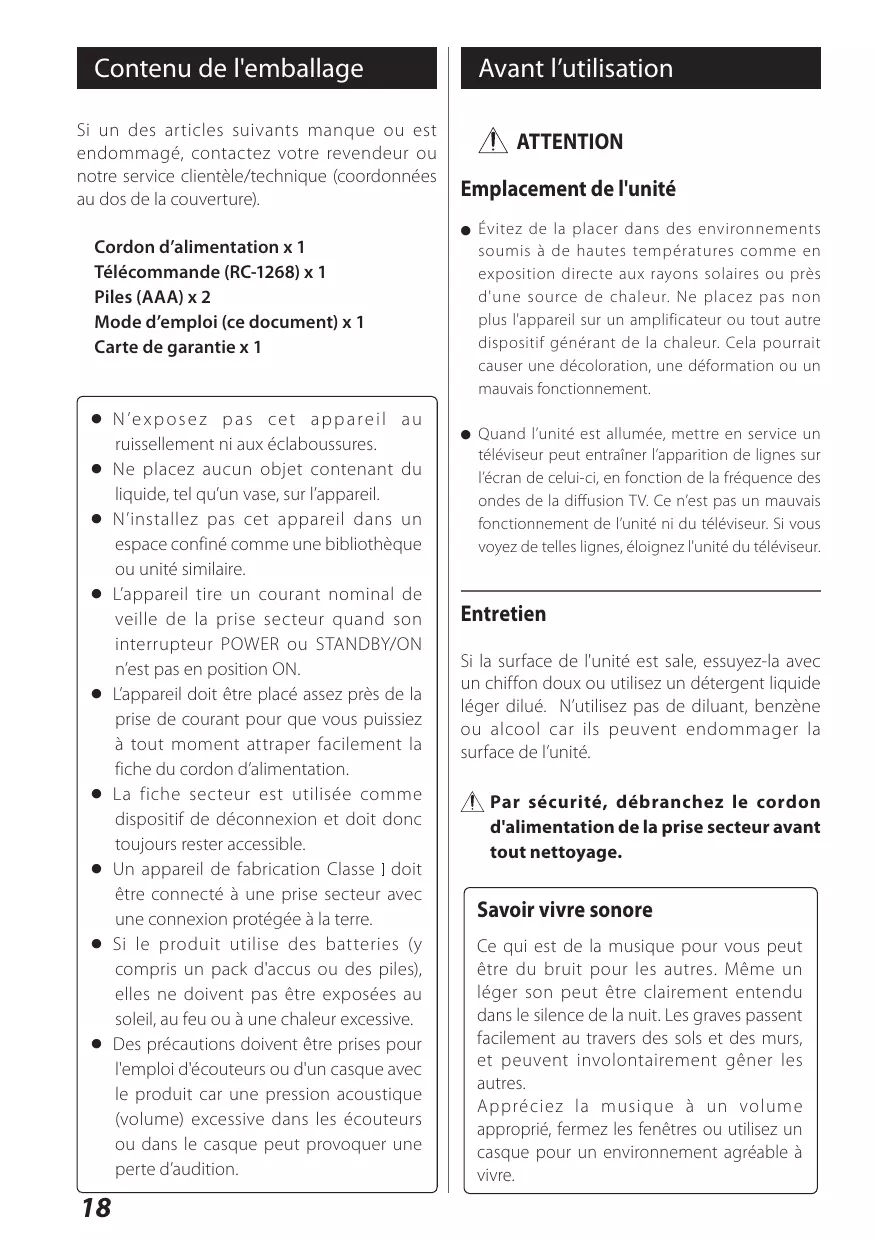

• Especificaciones 3D0806820B Contenu de l'emballage Si un des articles suivants manque ou est endommagé, contactez votre revendeur ou notre service clientèle/technique (coordonnées au dos de la couverture). Cordon d’alimentation x 1 Télécommande (RC-1268) x 1 Piles (AAA) x 2 Mode d’emploi (ce document) x 1 Carte de garantie x 1 < N ’e x p o s e z p a s c e t a p p a r e i l a u ruissellement ni aux éclaboussures. < Ne placez aucun objet contenant du liquide, tel qu’un vase, sur l’appareil. < N’installez pas cet appareil dans un espace confiné comme une bibliothèque ou unité similaire. < L’appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n’est pas en position ON. < L’appareil doit être placé assez près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d’alimentation. < La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester accessible. < Un appareil de fabrication Classe doit être connecté à une prise secteur avec une connexion protégée à la terre. < Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive. < Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d’audition. p. 44

Avant l’utilisation ATTENTION Emplacement de l'unité < Évitez de la placer dans des environnements soumis à de hautes températures comme en exposition directe aux rayons solaires ou près d'une source de chaleur. Ne placez pas non plus l'appareil sur un amplificateur ou tout autre dispositif générant de la chaleur. Cela pourrait causer une décoloration, une déformation ou un mauvais fonctionnement. < Quand l’unité est allumée, mettre en service un téléviseur peut entraîner l’apparition de lignes sur l’écran de celui-ci, en fonction de la fréquence des ondes de la diffusion TV. Ce n’est pas un mauvais fonctionnement de l’unité ni du téléviseur. Si vous voyez de telles lignes, éloignez l'unité du téléviseur. Entretien Si la surface de l'unité est sale, essuyez-la avec un chiffon doux ou utilisez un détergent liquide léger dilué. N’utilisez pas de diluant, benzène ou alcool car ils peuvent endommager la surface de l’unité. Par sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage. Savoir vivre sonore Ce qui est de la musique pour vous peut être du bruit pour les autres. Même un léger son peut être clairement entendu dans le silence de la nuit. Les graves passent facilement au travers des sols et des murs, et peuvent involontairement gêner les autres. Appréciez la musique à un volume approprié, fermez les fenêtres ou utilisez un casque pour un environnement agréable à vivre. Télécommande La télécommande fournie permet la commande à distance de cette unité. Pointez la télécommande vers le capteur de l'unité principale à moins de 5 m de celle-ci. < La commande à distance peut être impossible s’il y a des obstacles entre l'unité et la télécommande. Remplacement des piles Si la portée d'action diminue, c'est que les p i l e s s o n t d é c h a r g é e s . D a n s ce c a s , remplacez-les par des neuves. Pour des informations détaillées sur la collecte des piles, veuillez contacter votre mairie, votre service d’ordures ménagères ou le point de vente dans lequel vous avez acheté les articles. < Si le soleil ou une forte source de lumière ar tificielle donne sur le capteur de télécommande, cette dernière peut ne pas fonctionner. Si c'est le cas, déplacez cette unité ailleurs. < Si la télécommande est employée à proximité d’autres appareils générant des rayons infrarouges, ou si d’autres télécommandes utilisant des rayons infrarouges sont utilisées près de l'unité, cette dernière peut ne pas bien fonctionner. À l'inverse, les autres appareils peuvent ne pas bien fonctionner. Mise en place des piles 1 Retirez le couvercle du compartiment des piles.

Précautions concernant les piles Un mauvais emploi des piles peut entraîner leur rupture ou leur fuite, avec pour conséquence un incendie, des blessures ou la salissure des objets proches. Veuillez lire et suivre attentivement les précautions suivantes. Placez bien les piles en respectant les polarités plus “+” et moins “_” . Utilisez des piles du même type. N’utilisez jamais des types de pile différents ensemble. Des piles ou des batteries peuvent être utilisées. Référez-vous aux précautions indiquées sur leurs étiquettes. Si la télécommande ne doit pas être utilisée durant une période prolongée (plus d’un mois), retirez les piles de leur compartiment pour éviter qu’elles ne coulent. Si les piles coulent, essuyez le liquide dans le compartiment des piles et remplacez les piles par des neuves. Ne chauffez pas et ne démontez pas les piles et ne jetez jamais de piles usagées dans un feu. 2 Insérez deux piles “AAA” (R03, UM-4). A ssurez-vous que les piles sont correctement insérées avec leurs pôles plus “+” et moins “–” bien orientés. 3 Refermez le couvercle.

Branchements Une fois tous les branchements faits, raccordez le cordon d'alimentation à une prise secteur. < Lisez les modes d'emploi de tous les appareils que vous comptez employer avec cette unité. < Pour éviter tout ronflement ou bruit parasite, ne regroupez pas les câbles de connexion. < Assurez-vous que chaque fiche est bien enfoncée. Platine cassette, lecteur de CD, etc. Ordinateur LINE OUT L R Câble USB Câble RCA Installez le pilote logiciel TEAC dédié sur votre ordinateur avant de brancher l'A-H01 à l'ordinateur (page 26).

Prise de connexion ou entrée audio Sortie numérique (optique) Sortie numérique (coaxial) Caisson de graves Appareil de sortie audio numérique Appareil de sortie audio numérique Cordon d’limentation fourni Câble coaxial numérique RCA Câble numérique optique

Prise murale A Prises d'entrée audio analogique Reçoivent les signaux audio analogiques à 2 canaux. À l'aide de câbles RCA, branchez-y un appareil à sortie audio tel qu'un lecteur de cassette ou de CD. Utilisez des câbles du commerce. Reliez respectivement les prises R et L de cette unité aux prises droite (R) et gauche (L) de l'appareil à sortie audio.

Blanc (L) Rouge (R) Blanc (L) Rouge (R) B Prise d'entrée USB Reçoit l'audio numérique d'un ordinateur. Raccordez-la au port USB d'un ordinateur. Utilisez un câble USB du commerce. < Installez le pilote logiciel TEAC dédié sur l'ordinateur avant de brancher l'unité (page 26). < Notez que les câbles de connexion mentionnés autres que le cordon d'alimentation ne sont pas fournis avec le produit. Tous ces câbles de connexion sont disponibles chez votre revendeur. C Prise pour caisson de graves Si vous voulez utiliser un caisson de graves, branchez-le à cette prise. D Prises d'entrée audio numérique Reçoivent l'audio numérique. Raccordez-les aux prises de sortie audio numérique d'appareils sources d'audio numérique. COAXIAL : câble numérique coaxial RCA OPTICAL : câble numérique optique (TOS) E Connecteur de cordon d’alimentation Branchez le cordon d'alimentation fourni à son embase. Une fois tous les autres branchements terminés, raccordez le cordon d'alimentation à une prise secteur. N’utilisez aucun cordon d'alimentation autre que celui fourni avec cette unité. L’utilisation d’un autre cordon d’alimentation peut entraîner un incendie ou un choc électrique. Débranchez le cordon d’alimentation en cas de non utilisation de l’unité pendant plusieurs semaines.

Raccordement des enceintes Enceinte droite Enceinte gauche PRÉCAUTIONS avant le branchement < Une fois tous les autres branchements terminés, raccordez le cordon d'alimentation à une prise secteur. < Lisez les modes d'emploi de tous les appareils que vous comptez employer avec cette unité. Attention < Vérifiez l’impédance de vos enceintes. B r an ch e z d e s en ceinte s ay ant un e impédance comprise entre 4 ohms et 8 ohms. < Les borniers d'enceinte rouges sont les borniers + (positifs) et les noirs les borniers – (négatifs). Généralement, le côté + du câble de l’enceinte est marqué pour le distinguer de son côté –. Branchez le côté marqué au bornier +, et le côté non marqué au bornier noir –. < Les parties métalliques de deux fils ne doivent jamais se toucher pour éviter tout risque de court-circuit. Des fils en courtcircuit peuvent créer un risque d’incendie ou entraîner une panne de votre équipement. < Assurez-vous que chaque fiche est bien enfoncée. Pour éviter tout ronflement ou bruit parasite, ne regroupez pas les câbles avec le cordon d’alimentation secteur ou d’autres câbles.

Comment brancher : 1 Dévissez le capuchon du bornier en le tournant dans le sens anti-horaire. Il n ’e s t p a s p o s s i b l e d e l e r e t i r e r complètement. 2 Insérez le fil dans le bornier et revissez le capuchon en le tournant dans le sens horaire afin que le fil soit bien branché : < Assurez-vous qu’aucune partie de l’isolant n’est insérée dans le bornier, et que seul le fil dénudé touche le bornier. 3 Assurez-vous que le câble est fixé solidement en tirant légèrement dessus. Identification des parties (A-H01)

A POWER Appuyez sur cette touche pour allumer et éteindre l’unité. Le témoin bleu s'allume quand l'unité est sous tension. B Capteur de télécommande Reçoit les signaux de la télécommande. Pour utiliser la télécommande, pointez-la vers ce capteur. C SOURCE Chaque fois que l'on appuie sur cette touche, la source change. D Témoins d'entrée Celui de la source qui entre est allumé. Clignote quand le signal entrant n'est pas un signal de données audio numériques ou si son format n'est pas compatible avec cette unité, comme du Dolby Digital, dts ou AAC. E PHONES Branchez la fiche jack 6,35 mm stéréo d'un casque à cette prise. F VOLUME Utilisez ce bouton pour régler le volume. Pour monter le volume, tournez le bouton dans le sens horaire. Pour baisser le volume, tournez le bouton dans le sens anti-horaire.

Identification des parties (Télécommande)

Avec la télécommande RC-1268, vous pouvez contrôler le A-H01 et le DS-H01. Seules les touches servant au A-H01 sont expliquées dans ce document.

A SOURCE Utilisez cette touche pour sélectionner la source à faire jouer. B VOLUME (+/–) Utilisez ces touches pour régler le volume. C MUTING Appuyez sur la touche MUTING pour couper le son temporairement. Pour rétablir le son, appuyez de nouveau sur la touche MUTING.

Lecture 1 Appuyez sur l’interrupteur d’alimentation POWER pour allumer l’unité. < Si un amplificateur de puissance est connecté, allumez-le en dernier. 2 Appuyez répétitivement sur la touche SOURCE afin de sélectionner une source. Chaque fois que vous appuyez sur la touche SOURCE, la source change comme suit : USB (entrée USB pour ordinateurs) COAXIAL (entrée numérique coaxiale) OPTICAL (entrée numérique optique) LINE 1 (entrée analogique) LINE 2 (entrée analogique) Le témoin d'entrée de la source sélectionnée s'allume. < Le témoin d'entrée clignote quand le signal entrant n'est pas un signal de données audio numériques ou si son format n'est pas compatible avec cette unité, comme du Dolby Digital, dts ou AAC. Si cela arrive, réglez le paramètre de sortie numérique de l'appareil connecté pour que sa sortie audio se fasse en PCM. < Pour sélectionner "USB" en vue de lire des fichiers musicaux conservés sur ordinateur, installez le pilote logiciel TEAC dédié sur l'ordinateur avant de brancher l'unité (page 26). 3 Lancez la lecture sur l'appareil connecté. Voir le mode d'emploi de l'appareil connecté pour des informations détaillées sur son utilisation. 4 Réglez le volume. Tournez le bouton de volume (VOLUME) ou utilisez les touches VOLUME de la télécommande pour régler le volume au niveau approprié.

Lecture de fichiers musicaux conservés sur ordinateur (1) Installation du pilote logiciel TEAC dédié sur un ordinateur Pour lire avec cette unité les fichiers musicaux conservés sur un ordinateur, vous devez télécharger le pilote logiciel dédié depuis notre site web et l'installer sur l'ordinateur. <Adresse du site web pour télécharger le pilote logiciel dédié> http://www.teac.co.jp/audio/software_teac_e.html Cette unité peut être connectée par USB et employée avec un ordinateur fonctionnant sous Windows XP (32 bits), Windows Vista, Windows 7, Mac OS X 10.6.4 ou ultérieur. Le fonctionnement avec un ordinateur utilisant un autre système d'exploitation ne peut pas être garanti. Note Installez le pilote logiciel TEAC dédié avant la connexion à l'ordinateur par USB. Si vous connectez l'unité à l'ordinateur avant d'installer le pilote, elle ne fonctionnera pas correctement. En outre, si vous utilisez Windows XP (32 bits), l'ordinateur risque de notablement ralentir et peut nécessiter dans certains cas de redémarrer. < Pour des informations détaillées sur la façon d'installer le pilote logiciel dédié, voir notre site web. < Selon la configuration matérielle et logicielle de l'ordinateur, l'unité peut ne pas fonctionner même avec un des systèmes d'exploitation listés ci-dessus. Branchez l'unité à l'ordinateur en mode HIGH SPEED (haute vitesse) asynchrone. Les fréquences d'échantillonnage qui peuvent être transmises sont 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz. Si la connexion a été bien faite, “TEAC USB HS ASYNC AUDIO” pourra être sélectionné comme destination de sortie audio. < En mode asynchrone, la gigue qui survient durant le transfert est supprimée car c'est le signal d'horloge de cette unité qui sert pour la lecture des données audio transmises par l'ordinateur.

Lecture de fichiers musicaux conservés dans l'ordinateur 1 Branchez l'unité à l'ordinateur à l'aide d'un câble USB. Câble USB < Utilisez un câble dont le connecteur correspond au port USB de l'unité. 2 Mettez l'ordinateur sous tension. < Vérifiez que son système d'exploitation a normalement démarré. 3 Appuyez sur l’interrupteur d’alimentation POWER pour allumer l’unité. 4 Appuyez répétitivement sur la touche SOURCE afin de sélectionner “USB”. 5 Lancez la lecture d'un fichier musical sur l'ordinateur. Une qualité sonore encore meilleure peut être obtenue en réglant au maximum le volume de l'ordinateur et en utilisant le bouton de volume (VOLUME) de cette unité pour régler le volume. Avec ce même bouton, réglez le volume au minimum au début de la lecture et montez progressivement le niveau de volume. Suite à la prochaine page

Lecture de fichiers musicaux conservés sur ordinateur (2) < L'ordinateur et cette unité ne peuvent pas se contrôler l'un l'autre. < Lors de la lecture d'un fichier musical à l'aide de la connexion USB, n'essayez aucune des opérations suivantes. Cela pourrait entraîner un comportement irrégulier de l'ordinateur. Arrêtez toujours le logiciel de lecture musicale sur votre ordinateur avant d'accomplir une des actions suivantes : o Déconnexion du câble USB o Extinction de l'unité o Changement de la source d'entrée < Lors de la lecture d'un fichier musical à l'aide de la connexion USB, les sons fonctionnels de l'ordinateur seront aussi reproduits par cette unité. Pour éviter cela, faites les réglages appropriés sur l'ordinateur. Pour aider à minimiser les bruits, défauts et autres parasites de lecture, il est conseillé quand de la musique est lue depuis un ordinateur de désactiver les logiciels de défragmentation automatique, les anti-virus, les fonctions de mise à jour automatique, etc. < Si vous branchez cette unité à votre ordinateur ou si vous réglez son entrée sur “USB” après avoir lancé le logiciel de lecture musicale, les fichiers musicaux peuvent ne pas être lus correctement. Si cela se produit, faites redémarrer le logiciel de lecture musicale ou l'ordinateur.

Guide de dépannage Si vous rencontrez des problèmes avec l'unité, veuillez prendre un moment pour parcourir ce tableau avant de solliciter une réparation. Si le problème persiste, contactez votre revendeur ou le service clientèle/technique de TEAC (coordonnées au dos de la couverture). Générales Pas d’alimentation. Vérifiez le branchement à l'alimentation secteur. Si la prise secteur est commutée, assurez-vous que son interrupteur est bien enclenché. Vérifiez que la prise délivre bien du courant en y branchant un autre appareil tel qu'une lampe ou un ventilateur. Connexions avec l'ordinateur Cette unité n'est pas reconnue par l'ordinateur. Cette unité peut être connectée par USB et utilisée avec un ordinateur fonctionnant sous un des systèmes d'exploitation suivants : Microsoft Windows Windows XP (32 bits), Windows Vista, Windows 7 Apple Macintosh Mac OS X 10.6.4 ou ultérieur Le fonctionnement avec un ordinateur utilisant un autre système d'exploitation ne peut pas être garanti. Le pilote logiciel dédié doit être installé (page 26). Du bruit se produit. Lancer d'autres applications durant la lecture d'un fichier musical peut interrompre la lecture ou causer du bruit. Ne lancez pas d'autres applications durant la lecture. Quand l'unité est connectée à un ordinateur via un concentrateur (hub) USB, du bruit peut être entendu. Branchez-la directement à l'ordinateur. Les fichiers musicaux ne peuvent pas être lus. Branchez cette unité à l'ordinateur et réglez son entrée sur “USB” avant de lancer le lecteur audio logiciel pour démarrer la lecture. Si vous branchez cette unité à l'ordinateur ou si vous réglez son entrée sur “USB” après avoir lancé le logiciel de lecture musicale, les fichiers musicaux peuvent ne pas être lus correctement. Le pilote logiciel dédié doit être installé (page 26). Comme cette unité utilise un microcontrôleur, du bruit ou d'autres interférences externes peuvent entraîner son mauvais fonctionnement. Si cela se produit, débranchez le cordon d'alimentation, attendez un instant puis rallumez pour relancer les opérations.

Caractéristiques techniques Section amplificateur Puissance de sortie maximale 30 W + 30 W (8 Ω, 1 kHz, JEITA) 60 W + 60 W (4 Ω, 1 kHz, JEITA) Puissance de sortie nominale 22 W + 22 W (8 Ω, 1 kHz, 0,1 %) 43 W + 43 W (4 Ω, 1 kHz, 0,1 %) Distorsion harmonique totale 0,05 % (1 kHz, 4 Ω, 40 W) Rapport S/B LINE IN : 100 dB (IHF-A/entrée court-circuitée) Réponse en fréquence 10 Hz - 80 kHz (–3 dB) Entrée audio numérique Prise RCA x 1 (impédance d'entrée 75 Ω) 0,5 Vc-c Prise numérique optique x 1 -24,0 à -14,5 dBm en crête Port USB – connecteur B. . . . . . . . . . . . . USB 2.0 Fréquence d'échantillonnage des données 32/44,1/48/88,2/96/176,4/192 kHz Résolution des données. . . . . . . . . . . 16/24 bits Générales Alimentation électrique Modèle Europe. . . . . . . . . . .CA 230 V, 50 Hz Modèle U.S.A./Canada . . . CA 120 V, 60 Hz Consommation électrique. . . . . . . . . . . . . 34 W Dimensions externes (L x H x P) 215 x 61 x 258 mm (hors tout) Poids. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,6 kg Température de fonctionnement +5 °C à +35 °C Hygrométrie de fonctionnement 5 % à 85 % (sans condensation) Température de stockage . . . . -20 °C à +55 °C Accessoires Cordon d’alimentation x 1 Télécommande (RC-1268) x 1 Piles (AAA) x 2 Mode d’emploi (ce document) x 1 Carte de garantie x 1 < Conception et caractéristiques techniques sont sujettes à changements sans préavis. < Les illus trations p euvent être lé gèrement différentes des modèles de production. La plaque signalétique est située sur le dessous de l'appareil, comme montré ci-dessous. Plaque signalétique

Pour les consommateurs européens Mise au rebut des équipements électriques et électroniques (a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers. (e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acheté l'équipement. Mise au rebut des batteries et/ou accumulateurs (a) Les batteries et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des batteries et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des batteries et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les batteries et/ou accumulateurs doivent être collectés et traités séparément des déchets Pb, Hg, Cd ménagers. Si une batterie ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/EC), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE. (e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des batteries et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acheté ces produits.
