Type de produit	Platine à cassettes stéréo
Marque	Sony
Modèle	TC-SD1
Dimensions (L × H × P)	190 × 91 × 315 mm
Poids	3,2 kg
Alimentation	220-230 V CA, 50/60 Hz
Consommation électrique	12 W
Système d'enregistrement	4 pistes, 2 canaux stéréo
Réponse en fréquence (sans Dolby)	30-14 000 Hz (Type I), 30-15 000 Hz (Type II/IV)
Pleurage et scintillement	±0,13% (IEC), 0,07% (NAB), ±0,2% (DIN)
Réduction de bruit	Dolby B et C
Types de cassette	Type I (normale), Type II (CrO₂), Type IV (métal) avec détection automatique (ATS)
Fonctions principales	Lecture, enregistrement synchronisé CD, enregistrement manuel, minuterie, télécommande
Sélection automatique de source	Oui
Mise sous/hors tension automatique	Oui, synchronisée avec la minichaine
Télécommande	Utilisable avec la télécommande de la minichaine CMT-SD1/SD3
Nettoyage des têtes	Recommandé toutes les 10 heures d'utilisation
Démagnétisation des têtes	Recommandée toutes les 20-30 heures
Précautions d'installation	Ne pas installer dans un endroit fermé, éviter humidité, poussière, vibrations
Sécurité	Panneau en verre trempé, débrancher si inutilisé longtemps, confier l'entretien à un personnel qualifié
Accessoires fournis	Câbles audio (2), câble de minichaine (1)
Réparabilité	Faire réparer par un centre de service Sony agréé

FOIRE AUX QUESTIONS - TCSD1 SONY

Comment connecter la platine TC-SD1 à une minichaine Sony ?

Raccordez le câble de minichaine à la prise SYSTEM CONTROL de la minichaine (CMT-SD1/SD3 ou MDS-SD1). Ensuite, branchez les câbles audio (C à C, D à D) en respectant les couleurs. Enfin, reliez le cordon d'alimentation de la TC-SD1 à la prise AC OUTLET de la minichaine.

Quels types de cassettes puis-je utiliser ?

Vous pouvez utiliser des cassettes de Type I (normale), Type II (CrO₂) et Type IV (métal). La platine détecte automatiquement le type de cassette (fonction ATS).

Comment activer la réduction de bruit Dolby ?

Appuyez sur la touche DOLBY NR de la platine pour sélectionner B ou C selon la cassette. Utilisez le même réglage en lecture et en enregistrement pour éviter une distorsion.

Pourquoi le plateau de cassette ne se ferme-t-il pas ?

Assurez-vous que la platine est sous tension. Si le problème persiste, éteignez-la puis remettez-la sous tension. Le plateau peut se bloquer si la bande est détendue ou qu'un objet bloque le mécanisme.

Comment effectuer un enregistrement synchronisé d'un CD ?

Insérez une cassette vierge, placez un CD dans la minichaine, réglez le niveau d'enregistrement avec REC LEVEL, puis appuyez sur CD SYNC et enfin sur ▶ pour démarrer l'enregistrement.

Que faire si le son est déformé ou faible ?

Nettoyez les têtes de la platine à l'aide d'une cassette de nettoyage. Vérifiez également que le réglage DOLBY NR correspond à celui utilisé lors de l'enregistrement. Si le problème persiste, démagnétisez les têtes.

Comment programmer un enregistrement différé de la radio ?

Préréglez une station radio et l'heure sur la minichaine. Appuyez sur TIMER SET de la télécommande, sélectionnez REC TIMER, réglez les heures de début et de fin, puis confirmez. Insérez une cassette vierge et éteignez la minichaine.

Comment nettoyer les têtes de la platine ?

Utilisez une cassette de nettoyage de type sec ou humide, disponible dans le commerce. Suivez les instructions fournies avec la cassette. Il est recommandé de nettoyer les têtes toutes les 10 heures d'utilisation.

Que faire si la télécommande ne fonctionne pas ?

Assurez-vous que la minichaine est réglée sur TAPE en appuyant plusieurs fois sur FUNCTION. Vérifiez que le couvercle de la télécommande est bien fermé et que le câble de minichaine est correctement branché (page 5 de la notice).

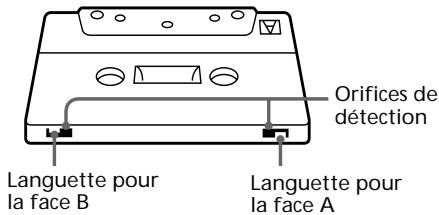

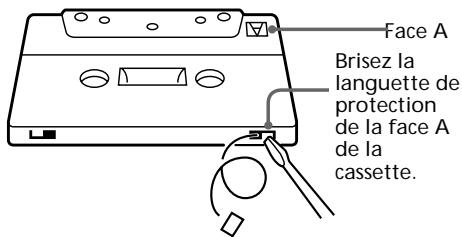

Comment protéger une cassette contre un effacement accidentel ?

Brisez la languette de protection située à l'arrière de la cassette, pour la face souhaitée (A ou B). Pour réenregistrer ultérieurement, couvrez l'orifice avec du ruban adhésif en évitant de masquer les fentes de détection du type de bande.

MODE D'EMPLOI TCSD1 SONY

Afin d'éviter tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

Ne pas installer la platine dans un endroit fermé, tel qu'une bibliothèque ou un placard.

IMPORTANT : Ne jamais raccorder deux cordons d'alimentation à une même prise secteur.

Le cordon d'alimentation secteur de la platine TC-SD1 a deux broches conçues pour le raccordement aux minichaines CMT-SD1, CMT-SD3 ou MDS-SD1.

Ne pas brancher cette fiche sur d'autres minichaines ou sources d'alimentation.

Ce système est équipé des systèmes de réduction de bruit Dolby* B et C.

*Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation. DOLBY et le symbole double-D sont des marques de Dolby Laboratories Licensing Corporation.

La platine à cassette TC-SD1 est donc uniquement pour être utilisée avec les minichaines CMT-SD1/SD3 et MDS-SD1.

Vous trouverez ci-après quelques-unes des fonctions de cette platine à cassette opérantes quand elle est raccordée à la minichaine HI-FI CMT-SD1/SD3 (voir page 4).

La MDS-SD1 peut aussi être utilisée (voir page 4).

Reportez-vous à "Enregistrement manuel" (page 9) pour l'enregistrement d'un MD sur une cassette et à "Enregistrement manuel sur un MD" (dans le mode d'emploi de la MDS-SD1) pour l'enregistrement d'une cassette sur un MD.

Mise sous/hors tension automatique

L'alimentation de la platine à cassette est synchronisée avec celle de la minichaine CMT-SD1/SD3 (voir page 6).

Enregistrement synchronisé de CD

Vous pouvez aisément enregistrer un CD sur une cassette (voir page 8).

Sélection automatique de la source

Vous pouvez passer d'une autre source à la platine à cassette et commencer la lecture d'une cassette en appuyant simplement sur ou de la platine à cassette (voir page 7).

Minuterie

Vous pouvez vous réveiller en musique ou enregistrer une émission de radio à une heure fixée à l'avance. Pour les détails, reportez-vous à “Pour s'endormir en musique” et “Pour se réveiller en musique” dans le mode d'emploi de la minichaine CMT-SD1/SD3. “Enregistrement programmé d'émissions de radio” à la page 11.

Télécommande

Vous pouvez commander la platine à cassette à l'aide de la télécommande fournie avec la CMT-SD1/SD3.

Table des matières

Préparatifs

Raccordement de la chaîne 4

Fonctionnement

Lecture d'une cassette 6

Enregistrement d'un CD 8

Enregistrement manuel 9

Enregistrement programme d'émissions de radio 11

Informations complémentaires

Précautions 13

En cas de panne 15

Spécifications 16

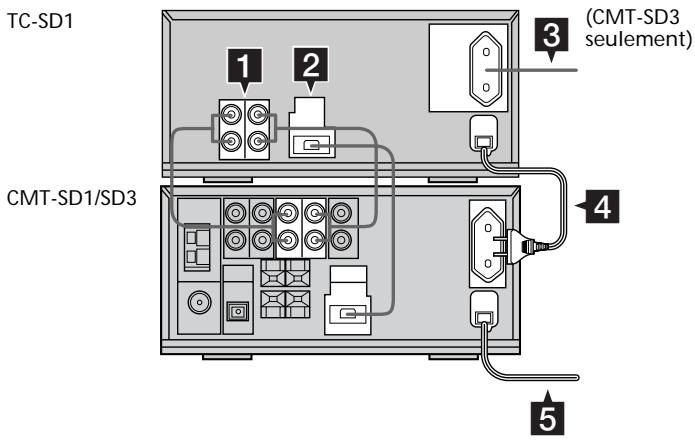

Raccordement de la chaîne

Effectuez les étapes 1 à 3 (1 à 4 pour la CMT-SD3) pour raccorder votre chaîne avec les câbles fournis.

Manipulez avec précaution l'appareil, car le panneau avant est en verre trempé.

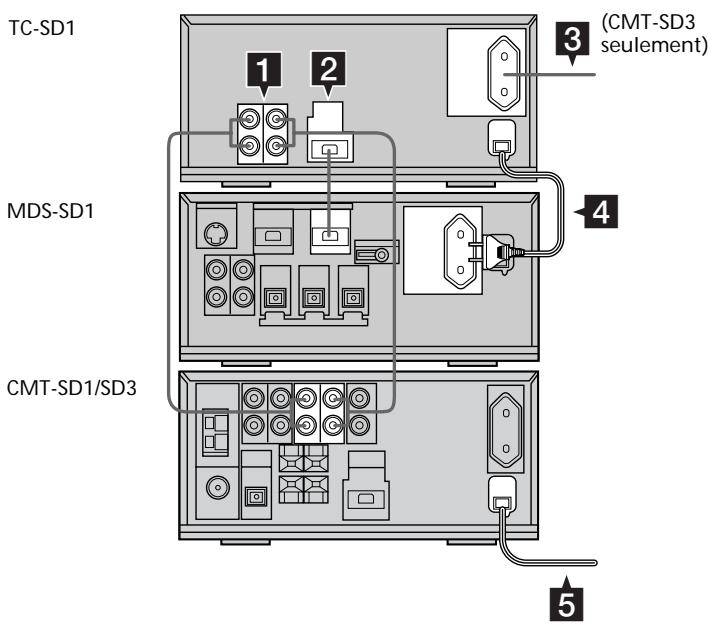

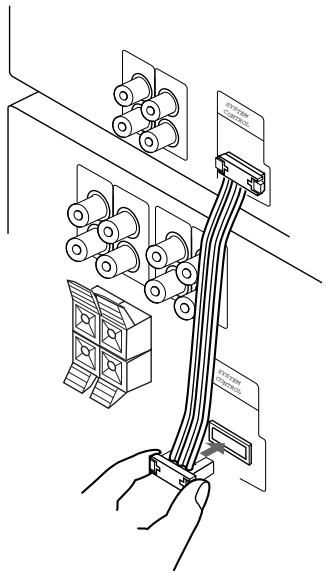

Pour les clients utilisant déjà une MDS-SD1

Raccordez votre minichaîne de la façon suivante. Pour raccorder la MDS-SD1 à la CMT-SD1/SD3, reportez-vous au mode d'emploi de la MDS-SD1.

1 Insérez à fond le câble de chaîne sur la prise SYSTEM CONTROL de la CMT-SD1/SD3.

Si vous utilisez la MDS-SD1, raccordez la prise SYSTEM CONTROL de la MDS-SD1.

Remarque

Le câble de chaîne sert à échanger les signaux de la platine à cassette et de la CMT-SD1/SD3 (ou MDS-SD1). Si vous n'insérez pas le câble à fond, la platine à cassette ne fonctionnera pas correctement.

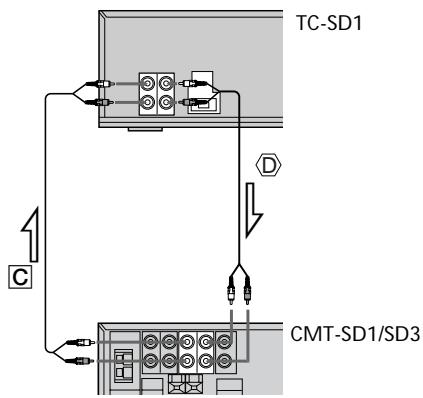

2 Raccordez C à C et D à D à l'aide des câbles de raccordement audio. Insérez les fiches dans les prises de même couleur.

: sens du signal

Les signaux audio des CD, MD et du TUNER passent par la CMT-SD1/SD3 (et MDS-SD1) puis vont vers la platine à cassette lorsque vous enregistrez sur une cassette. Le signal audio de la platine à cassette passe par la CMT-SD1/SD3 lorsque vous écoutez une cassette.

Comment insérer les fiches

Insérez les fiches à fond dans les prises.

Pour la CMT-SD3, raccordez le cordon d'alimentation du caisson de grave à la prise commutée AC OUTLET de la TC-SD1. 4 Branchez le cordon d'alimentation secteur de la TC-SD1 sur la prise commutée AC OUTLET de la CMT-SD1/SD3.

Si vous utilisez la MDS-SD1, raccordez le cordon à la prise AC OUTLET de la MDS-SD1.

5 Raccordez le cordon d'alimentation de la CMT-SD1/SD3 sur une prise secteur lorsque toutes les liaisons sont terminées.

S'il n'y a pas de son ou si la cassette n'est pas enregistrée pas à la première injunction

Assurez-vous que les fiches sont bien insérées dans les prises.

• Si les fiches ne sont pas insérées dans les prises [C] correctement, il se peut que vous ne puissiez pas enregistrer le son du CD, du MD et du TUNER sur une cassette.
• Si les fiches ne sont pas insérées dans les prises (D) correctement, il se peut que vous ne puissiez pas écouter le son de la platine à cassette.

Les fiches des câbles de raccordement audio peuvent être difficiles à insérer. Introduisez les fiches jusqu'au point indiqué dans "Comment insérer les fiches" à l'étape 2.

Lecture d'une cassette

Vous pouvez utiliser n'importe quel type de cassette, TYPE (normal), TYPE (CrO2) ou TYPE (métal), car la platine à cassette détecte automatiquement le type de cassette (ATS).

1) ATS : Sélection automatique du type de cassette.

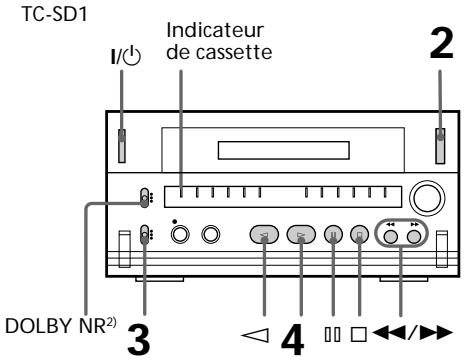

Platine à cassette

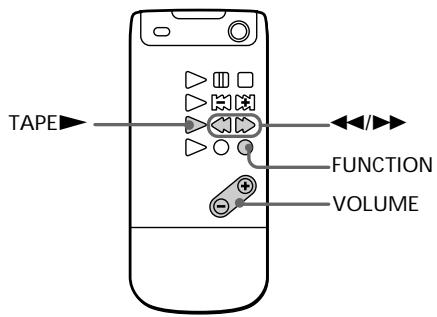

Télécommande fournie avec la CMT-SD1/SD3. 2) Sur cette platine, vous pouvez sélectionner le système de réduction de bruit Dolby B et C.

1. Appuyez sur I/O de la CMT-SD1/SD3 pour mettre la minichaîne sous tension.

La platine à cassette se met sous tension automatiquement.

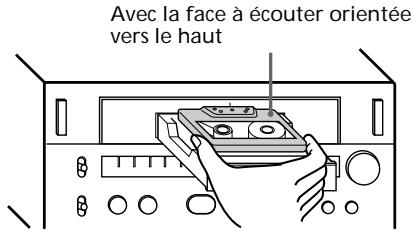

2. Appuyez sur la platine à cassette pour ouvrir le plateau de cassette et insérez une cassette enregistrée.

Appuyez une nouvelle fois sur la touche pour fermer le plateau de cassette.

3. Réglez DIRECTION sur ⇄ pour écouter une face, sur → pour écouter les deux faces une fois, et sur ⇄ pour écouter les deux faces de la cassette en continu. 4. Appuyez sur ▶

Appuyez sur ◀ pour écouter la face opposée.

La fonction se règle sur "TAPE" automatiquement, puis la lecture de la cassette commence.

3) La platine à cassette s'arrête automatiquement après cinq répétitions.

Pour reproduire une cassette sur la minichaîne CMT-SD1/SD3

Effectuez les opérations suivantes à l'étape 4.

1. Appuyez sur FUNCTION jusqu'à ce que "TAPE" apparaisse dans l'afficheur. 2. Appuyez sur TAPE de la télécommande. Pour reproduire la face opposée, appuyez une nouvelle fois sur TAPE de la télécommande.

Autres opérations

Pour	Appuyez sur
Arrête la lecture	(ou *)
Interrompre la lecture	(ou *). Appuyez de nouveau pour reprendre la lecture.
Avancer rapidement	, ensuite sur (ou *) pour la face du dessus. , ensuite sur (ou *) pour la face opposée.
Rembobiner la bande	, puis sur (ou *) pour la face du dessus. , puis sur (ou *) pour la face opposée.
Localiser une plage suivante (AMS**)	(ou *) pour la face du dessus ou (ou *) pour la face opposée.
Localiser une plage précédente (AMS**)	(ou *) pour la face du dessus ou (ou *) pour la face opposée.
Sortir la cassette	de la platine à cassette.
Régler le volume	Tournez VOLUME sur la CMT-DS1/SD3 (ou VOL ⊙/⊙').

• Utilisez la télécommande fournie avec la CMT-SD1/SD3. **Le détecteur automatique de plage (AMS) détecte les espaces blancs de plus de quatre secondes entre les plages, ce qui permet de localiser rapidement le début des plages.

Conseils

• Lorsque vous appuyez sur 1 / 0 de la platine à cassette pendant que la CMT-SD1/SD3 est sous tension, seule la platine à cassette se met sous ou hors tension. Appuyez sur 1 / 0 de la CMT-SD1/SD3 pour mettre sous tension la minichaine. L'indicateur de cassette s'allume en rouge lorsqu'une cassette est introduite et s'éteint lorsqu'il n'y a pas de cassette dans la platine.
• Vous pouvez passer d'une autre source à la platine à cassette en appuyant sur les touches ou (Sélection automatique de la source).
• Pour commencer automatiquement la lecture depuis le début d'une cassette après un rembobinage rapide (Lecture automatique), appuyez sur tout en maintenant enfoncée (pour la face du dessus) ou appuyez sur tout en maintenant enfoncée (pour la face opposée).
• Pendant l'écoute de cassettes enregistrées en Dolby, réglez DOLBY NR sur "B" ou "C".
• La minuterie de la CMT-SD1/SD3 permet de prérégler une heure de mise sous tension pour un réveil en musique. Pour plus de détails, reportez-vous à "Réveil en musique" dans le mode d'emploi de la minichaine CMT-SD1/SD3. Lorsque vous réglez la minuterie, le réducteur de bruit DOLBY NR doit être sélectionné sur la platine à cassette.

Remarque

La fonction AMS n'agit pas dans les cas suivants :

— l'espace blanc entre les plages est de 4 secondes ou moins. — la source sonore enregistrée sur le canal de droite est différente de celle enregistrée sur le canal de gauche, comme sur une cassette KARAOKE. — le volume est réduit ou le son est faible pendant une période prolongée. — le téléviseur est trop près de la platine à cassette.

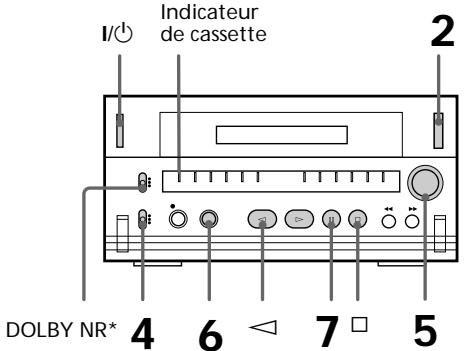

Enregistrement d'un CD

— Enregistrement synchronisé de CD

La touche CD SYNC permet d'enregistrer facilement un CD sur une cassette. Vous pouvez utiliser une cassette de TYPE I (normal), TYPE II (CrO₂) ou TYPE IV (métal), car la platine à cassette détecte automatiquement le type de cassette.

Platine à cassette

TC-SD1

Télécommande fournie avec

la CMT-SD1/SD3

• Sur cette platine, vous pouvez sélectionner le système de réduction de bruit DOLBY B et C.

1 Appuyez sur I/ ↓ de la CMT-SD1/SD3 pour mettre la minichaîne sous tension. La platine à cassette se met sous tension automatiquement.

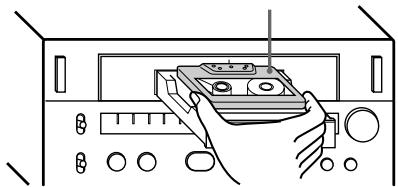

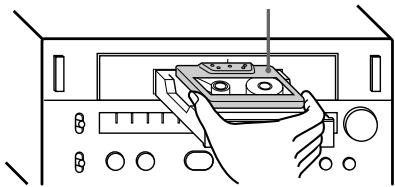

2 Appuyez sur △ de la platine à cassette pour ouvrir le plateau de cassette et insérez une cassette vierge.

Appuyez une nouvelle fois sur △ pour fermer le plateau de cassette.

Avec la face à reproduire orientée vers le haut

3 Placez un CD sur le plateau de disque de la CMT-SD1/SD3.

4 Réglez DIRECTION sur ⟹ pour écouter une face, sur → pour écouter les deux faces une.

5 Appuyez légèrement sur la touche REC LEVEL pour la faire ressortir et tournez-la pour régler le niveau d'enregistrement.

La position REC LEVEL aux environs de 4 règle le niveau d'enregistrement général pour la plupart des CD. Pour régler un niveau d'enregistrement particulier pour le CD que vous enregistrez, reportez-vous à "Enregistrement manuel" à la page 9.

6 Appuyez sur CD SYNC de la platine à cassette.

La platine se met en pause d'enregistrement et la CMT-SD1/SD3 en pause de lecture. Les indicateurs sur les touches CD SYNC, ● REC, ▷ (pour la face du dessus) et s'allument.

Si vous voulez enregistrer en commençant par la face opposée, appuyez sur (pour la face opposée) de sorte que l'indicateur sur la touche < s'allume.

7 Appuyez sur ▶ de la platine à cassette.

L'enregistrement commence.

Pour arrêter l'enregistrement

Appuyez sur □ de la platine à cassette ou sur de la télécommande.

Conseils

• Lorsque vous appuyez sur 1/0 de la platine à cassette lorsque la CMT-SD1/SD3 est sous tension, seule la platine à cassette se met sous/hors tension. Appuyez sur 1/0 de la CMT-SD1/SD3 pour mettre la minichaine sous tension. L'indicateur de cassette s'allume en rouge lorsqu'une cassette est introduite et s'éteint lorsqu'il n'y a pas de cassette dans la platine.
• Si vous voulez atténuer le souffle sur les signaux de bas niveau dans la plage des hautes fréquences, réglez DOLBY NR sur "B" ou "C" avant de passer à l'étape 5. Si vous activez le réducteur de bruit Dolby en cours d'enregistrement, le son changera de qualité.
• Si la face opposée de la cassette se termine pendant l'enregistrement sur les deux faces, le son sera progressivement réduit pour éviter une interruption abrupte (fondu sonore) puis la plage complète sera enregistrée sur la face opposée.
• Le fondu sonore fonctionne aussi quand vous enregistrez sur une seule face.
• Pour enregistrer simultanément sur une cassette et sur un MD, utilisez l'enregistrement synchronisé sur la platine à cassette et l'enregistrement manuel sur la platine MD. L'enregistrement synchronisé sur les deux platines est impossible. La plage se terminant par un fondu sonore (synchronisation en fondu) sera enregistrée deux fois sur le MD. Après l'enregistrement, utilisez la fonction de montage de MD pour effacer la plage double.

Remarques

• Vous ne pouvez pas écouter d'autres sources pendant l'enregistrement.
• Lorsque vous enregistrez sur les deux faces, veillez à commencer à partir de la face du dessus. Si vous commencez par la face opposée, l'enregistrement s'arrête à la fin de la face opposée.

Enregistrement manuel

Avec l'enregistrement manuel, vous pouvez enregistrer seulement les chansons que vous aimez d'un CD ou commencer

l'enregistrement au milieu de la cassette.

Vous pouvez également enregistrer un programme radio ou un MD.

Platine à cassette

Télécommande fournie avec la CMT-SD1/SD3

• Sur cette platine, vous pouvez sélectionner le système de réduction de bruit Dolby B et C.

1 Appuyez sur I/ (alimentation) de la CMT-SD1/SD3 pour mettre la minichaîne sous tension.

La platine à cassette se met sous tension automatiquement.

(voir page suivante)

2 Appuyez sur (ouverture) de la platine à cassette pour ouvrir le plateau de cassette et insérez une cassette vierge.

Appuyez une nouvelle fois sur (ouverture) pour fermer le plateau de cassette.

Avec la face à reproduire orientée vers le haut.

3 Appuyez sur FUNCTION sur la CMT-SD1/SD3 jusqu'à ce que la source que vous voulez enregistrer (par exemple « TUNER » ou « AUX ») apparaisse sur l'afficheur.

Pour enregistrer depuis un CD ou MD, sélectionnez la plage que vous voulez enregistrer et interrompez la lecture. Pour enregistrer depuis la radio, accordez d'abord une station.

• Sélectionnez l'un d'eux avant d'enregistrer le son de l'appareil raccordé aux prises AUX de la CMT-SD1/SD3.

Pour les détails, reportez-vous à « Appareils audio/vidéo en option » dans le mode d'emploi de la minichaîne CMT-SD1/SD3.

4 Réglez DIRECTION sur (flèche simple) pour écouter une face, sur (flèche double) pour écouter les deux faces une fois.

5 Appuyez sur ●REC de la platine à cassette.

La platine se met en pause d'enregistrement. Les indicateurs sur les touches ● REC, ▶ (pour la face du dessus) s'allument.

Si vous voulez enregistrer en commençant par la face opposée, appuyez sur (pour la face opposée) de sorte que l'indicateur sur la touche s'allume.

6 Commencez la lecture sur l'appareil sur lequel vous voulez enregistrer. 7 Appuyez légèrement sur la touche REC LEVEL pour la faire ressortir et tournez-la pour régler le niveau d'enregistrement.

Le niveau actuel d'enregistrement est indiqué.

Ajustez le niveau lorsque l'indicateur O (zéro) s'allume. -10 -5 0 +3 +6 dB

8 Lorsque le niveau d'enregistrement a été réglé, arrêtez la lecture de la source. 9 Appuyez sur [I] de la platine à cassette.

L'enregistrement commence.

10 Commencez la lecture de la source.

Pour	Appuyez sur
Arrêté	□ (ou ■ de la télécommande)
l'enregistrement
Interrompre	■ (ou ■ de la télécommande)
l'enregistrement

Conseils

L'indicateur de cassette s'allume en rouge lorsqu'une cassette est introduite et s'éteint lorsqu'il n'y a pas de cassette dans la platine. - Si vous voulez atténuer le souffle sur les signaux de bas niveau dans la plage des hautes fréquences, réglez DOLBY NR sur "B" ou "C" avant de passer à l'étape 5. Si vous activez le réducteur de bruit Dolby en cours d'enregistrement, le son changera de qualité. - À l'aide de la minuterie de la CMT-SD1/SD3, vous pouvez enregistrer les émissions de radio à une heure fixée à l'avance. Pour plus de détails, reportez-vous à "Enregistrement programmé d'émissions de radio" sur cette page suivante. Lorsque vous vérifiez l'enregistrement programmé, les modes DOLBY NR, REC LEVEL et DIRECTION doivent être réglés sur la platine à cassette.

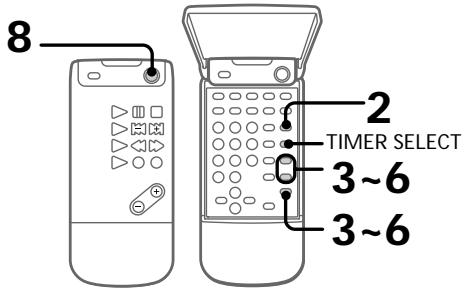

Enregistrement programmé d'émissions de radio

Pour programmer un enregistrement, vous devez tout d'abord prérégler une station radio et régler l'heure sur la CMT-SD1/SD3 (voir le mode d'emploi de la CMT-SD1/SD3).

Télécommande fournie avec la CMT-SD1/SD3

1 Accordez la station radio préréglée (voir le mode d'emploi de la minichaîne CMT-SD1/SD3). 2 Appuyez sur TIMER SET. 3 Appuyez de façon répétée sur + / - jusqu'à ce que "REC TIMER?" apparaisse, puis appuyez sur ENTER. L'indication de l'heure clignote.

(voir page suivante)

Enregistrement programmé d'émissions de radio (suite)

4 Réglez l'heure de début de l'enregistrement.

Appuyez sur + / - pour régler les heures, puis appuyez sur ENTER. L'indication des minutes clignote.

Appuyez sur + / - pour régler les minutes, puis appuyez sur ENTER. L'indication des heures clignote.

5 Réglez l'heure d'arrêt de l'enregistrement en procédant comme à l'étape 4.

Si l'heure d'arrêt est identique à l'heure de début de l'enregistrement, "OFF TIME NG!" apparaîtra et l'affichage de réglage de l'heure d'arrêt réapparaîtra. Réglez à nouveau l'heure d'arrêt de l'enregistrement.

6 Appuyez de façon répétée sur + / - jusqu'à ce que "TUNER to TAPE" apparaisse, puis appuyez sur ENTER.

L'heure de début apparaît, puis l'heure d'arrêt, le numéro de préréglage et "TAPE", puis l'affichage original réapparaît.

"REC" dans l'afficheur et l'indicateur de minuterie s'allument.

Si "CONNECTION" s'affiche.

Le câble de minichaîne n'est pas raccordé correctement. Éteignez les appareils, raccordez-les correctement et remettez-les sous tension, puis recommencez depuis l'étape 1.

7 Appuyez sur ≌ de la platine à cassette pour ouvrir le plateau de cassette et insérez une cassette vierge.

Appuyez une nouvelle fois sur pour fermer le plateau de cassette.

Avec la face à enregistrer orientée vers le haut

8 Appuyez sur I/ de la CMT-SD1/ SD3 pour l'éteindre.

La platine à cassette est maintenant prête pour l'enregistrement programmé. Les appareils se mettront automatiquement sous tension à l'heure préréglée, l'enregistrement s'effectuera puis s'arrêtera à l'heure d'arrêt préréglée.

Pour annuler l'enregistrement programmé

Appuyez sur TIMER SET.

Pour changer le réglage

Recommencez depuis l'étape 1.

Pour contrôler le réglage / utiliser la minuterie

Appuyez de façon répétée sur TIMER SELECT jusqu'à ce que "REC" apparaisse. L'heure de début d'enregistrement puis l'heure d'arrêt d'enregistrement, le nombre de préréglages et "TAPE" apparaissent puis l'afficheur original réapparaît.

Appuyez sur I/① de la CMT-SD1/SD3 pour arrêter la minichaîne. La platine à cassette se met en attente d'enregistrement.

Pour annuler la minuterie

Appuyez de façon répétée sur TIMER SELECT jusqu'à ce que "TIMER OFF" apparaisse.

Conseils

• Sur cette platine, vous pouvez sélectionner le système de réduction de bruit DOLBY B et C.
• Les derniers réglages sont mémorisés. Pour remettre la minuterie en service, affichez simplement "REC" et mettez les appareils hors tension. Il n'est pas nécessaire de régler chaque fois l'heure.

Remarques

• La minuterie de réveil et la minuterie d'enregistrement ne peuvent pas être mises en service en même temps.
• N'effectuez aucune opération après la mise sous tension de la minichaine tant que la lecture n'a pas commencé (environ 20 secondes).
• Si la minichaine est sous tension environ 20 secondes avant l'heure pré-réglée, l'enregistrement ne s'effectuera pas.
• Le volume est réduit au minimum pendant l'enregistrement.

Précautions

À propos du verre trempé

Le panneau avant de cette platine à cassette est fait de verre trempé, qui peut se briser dans des situations extrêmes.

Sécurité

• L'appareil n'est pas débranché de la source d'alimentation (secteur) tant qu'il est connecté à une prise murale, même si l'appareil a été mis hors tension.
• Si la platine ne doit pas être utilisée pendant longtemps, débranchez-la de la prise murale (secteur). Pour débrancher le cordon d'alimentation secteur, tirez sur la fiche. Ne jamais tirer sur le cordon lui-même.
• Si un liquide ou un solide pénètre dans la minichaine, débranchez la platine et faites-la contrôler par un technicien qualifié avant de la remettre en service.
• Le cordon d'alimentation (secteur) doit être changé uniquement dans un centre de réparation qualifié.

Installation

• Installez la platine à cassette dans un endroit où la ventilation est suffisante afin d'éviter toute surchauffe interne.
• Ne pas installer la platine en position inclinée.
• Ne pas installer la platine dans un lieu:

— extrêmement froid ou chaud — poussiéreux ou sale — très humide — soumis à des vibrations — exposé à la lumière directe du soleil.

Avant d'introduire une cassette dans la platine

Tendez la bande si elle est détendue. Sinon, elle risque de s'emmêler dans les pièces de la platine à cassette et d'être endommagée.

Utilisation d'une cassette de plus de 90 minutes

La bande de ces cassettes est très élastique. Ne pas changer fréquemment le mode de fonctionnement de la cassette, tel que lecture, arrêt, rembobinage rapide, etc. La bande pourrait s'emmêler dans la platine à cassette.

(voir page suivante)

Précautions (suite)

Protection permanente d'un enregistrement

Pour protéger vos enregistrements contre un effacement accidentel, brisez la languette de protection correspondant à la face A ou B comme indiqué sur l'illustration.

Si vous voulez enregistrer plus tard sur cette cassette, recouvrez l'orifice approprié pour la face A ou B avec du ruban adhésif. Toutefois, veillez à ne pas couvrir les fentes de détection qui permettent au lecteur de cassette de détecter automatiquement le type de bande.

NORMAL Orifices de détection

Nettoyage des têtes de la platine

Nettoyez les têtes toutes les 10 heures de fonctionnement.

Quand les têtes deviennent sales

— le son est déformé — le niveau sonore diminue — une perte de son est sensible — l'effacement de la bande est incomplet — l'enregistrement devient impossible.

Veillez à nettoyer les têtes de lecture avant de commencer un enregistrement important ou après avoir reproduit une cassette.

Utilisez une cassette de nettoyage de type sec ou humide en vente dans le commerce.

Pour les détails, veuillez consulter les instructions de la cassette de nettoyage.

Démagnétisation des têtes

Démagnétisez les têtes et les pièces métalliques en contact avec la bande toutes les 20 à 30 heures d'utilisation avec une cassette de démagnétisation en vente dans le commerce. Pour les détails, veuillez consulter les instructions de la cassette de démagnétisation.

Nettoyage du coffret

Utilisez un chiffon doux légèrement imprégné d'une solution détergente neutre. Ne pas utiliser de solvant puissant comme un dissolvant ou de la benzine qui pourrait endommager la finition.

Pour toute question ou problème au sujet de votre platine à cassette, veuillez contacter votre revendeur Sony le plus proche.

En cas de panne

Si vous rencontrez des difficultés quand vous utilisez la platine à cassette, veuillez consulter la liste suivante.

Vérifiez tout d'abord si le cordon d'alimentation secteur est bien branché et les haut-parleurs raccordés correctement.

Si le problème persiste, adressez-vous à votre revendeur Sony le plus proche.

Le plateau de cassette ne se ferme pas.

• Remettez la platine sous tension et fermez le plateau de cassette.

Les touches de fonction de la platine à cassette ne sont pas opérantes.

• Appuyez sur l'une des touches d'exploitation quand la cassette clignote. (Les touches de la platine à cassette ne fonctionnent pas pendant environ deux secondes après la mise sous tension de la platine.)
• Aucune cassette n'est introduite. Introduisez une cassette.

La lecture ou l'enregistrement sont impossibles.

La bande est détendue. Tendez-la. - Les têtes sont sales. Nettoyez-les. Assurez-vous que les câbles de raccordement audio sont bien raccordés (voir page 5).

Assurez-vous que les fiches ont été insérées à fond.

L'enregistrement est impossible.

• Aucune cassette n'est introduite.
• La languette a été retirée de la cassette. Couvrez la languette brisée avec du ruban adhésif (voir page 14). La cassette est terminée.

La lecture ou l'enregistrement sont impossibles ou bien il y a une diminution du niveau sonore.

• Les têtes sont sales. Nettoyez-les.
• Les têtes d'enregistrement et de lecture sont magnétisées. Démagnétisez-les.

L'effacement de la cassette est incomplet.

• Les têtes d'enregistrement et de lecture sont magnétisées. Démagnétisez-les.

Le pleurage et le scintillement sont excessifs ou bien il y a une perte de son.

• Les cabestans de la platine à cassette sont encrassés. Nettoyez-les au moyen d'une cassette de nettoyage.

Le bruit de fond augmente ou bien il y a une perte des hautes fréquences.

• Les têtes d'enregistrement et de lecture sont magnétisées. Démagnétisez-les (voir page 14).
• Éloignez la platine du téléviseur ou du magnétoscope.

Le son est déformé.

• Mettez DOLBY NR dans la même position que celle dans laquelle la cassette a été enregistrée.
• Éloignez la platine du téléviseur ou du magnétoscope.

Il n'y a pas de son.

• Le cordon d'alimentation est débranché de la prise secteur. Assurez-vous que les câbles de raccordement audio sont bien raccordés (voir page 5). Assurez-vous que les fiches ont été insérées à fond.

La télécommande fournie avec la minichaîne CMT-SD1/SD3 ne fonctionne pas.

• Appuyez plusieurs fois de suite sur FUNCTION de la CMT-SD1/SD3 pour que la minichaîne se règle sur "TAPE". Assurez-vous que le câble de la minichaîne est bien raccordé (voir page 5).
• Les touches d'exploitation utilisées se trouvent sur le couvercle de la télécommande et le couvercle n'est pas bien fermé. Veillez à bien fermer le couvercle de la télécommande.

La sélection automatique de source ne fonctionne pas.

Assurez-vous que le câble de la minichaîne est branché correctement (voir page 5). Les fonctions synchronisées avec la CMT-SD1/SD3, telles que l'enregistrement CD synchro, n'agissent pas. Assurez-vous que le câble de la minichaîne est bien branché (voir page 5). La cassette introduite ne s'éjecte pas. - Le commutateur 1 / 1 de la platine à cassette est sur OFF. Appuyez sur 1 / 1 pour mettre la platine à cassettes sous tension, puis appuyez sur

Spécifications

Système d'enregistrement

4 pistes, 2 canaux stéréo

Réponse en fréquence (DOLBY NR hors service)

30 - 14 000 Hz (±3 dB), avec

cassette Sony de TYPE I

30 - 15 000 Hz (±3 dB), avec

cassette Sony de TYPE II

30 - 15 000 Hz (±3 dB), avec

des cassettes Sony de TYPE

IV

Pleurage et scintillement

±0,13 % W. crête (IEC)

0,07 % W.RMS (NAB)

±0,2 % W. crête (DIN)

Source d'alimentation

220-230 V CA, 50/60 Hz

Modèle européen : 220 - 230 V CA, 50/60 Hz

Autres modèles : 220 - 240 V CA, 50/60 Hz

Consommation : 12 W

Dimensions : environ 190 × 91 × 315 mm

(L × H × P) y compris les

parties et commandes faisant

saillie

Poids : environ 3,2 kg

Accessoires fournis : câbles de raccordement

audio (2)

câble de minichaine (1)

La conception et les spécifications peuvent être

modifiées sans préavis.

Deck de cassettes TC-SD1
